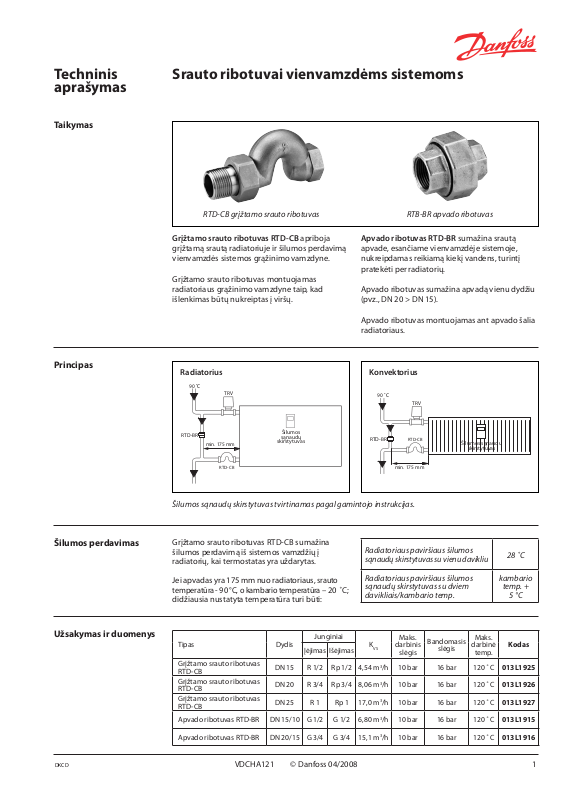

Techninis |
Srauto ribotuvai vienvamzdėms sistemoms |
aprašymas |
|
Taikymas |
|
|
RTD-CB grįžtamo srauto ribotuvas |
RTB-BR apvado ribotuvas |
Grįžtamo srauto ribotuvas RTD-CB apriboja grįžtamą srautą radiatoriuje ir šilumos perdavimą vienvamzdės sistemos grąžinimo vamzdyne.
Grįžtamo srauto ribotuvas montuojamas radiatoriaus grąžinimo vamzdyne taip, kad išlenkimas būtų nukreiptas į viršų.
Apvado ribotuvas RTD-BR sumažina srautą apvade, esančiame vienvamzdėje sistemoje, nukreipdamas reikiamą kiekį vandens, turintį pratekėti per radiatorių.
Apvado ribotuvas sumažina apvadą vienu dydžiu (pvz., DN 20 > DN 15).
Apvado ribotuvas montuojamas ant apvado šalia radiatoriaus.
Principas |
|
Konvektorius |
|
||
Radiatorius |
|
|
|||
90 ˚C |
|
|
|
|
|
TRV |
|
90 ˚C |
|
|
|
|
|
|
|
||
|
|
|
TRV |
|
|
RTD-BR |
Šilumos |
|
|
|
|
sąnaudų |
RTD-BR |
RTD-CB |
|
||
min. 175 mm |
skirstytuvas |
Šilumos sąnaudų |
|||
|
|
||||
|
|
|
|
skirstytuvas |
|
RTD-CB |
|
|
min. 175 mm |
|
Šilumos sąnaudų skirstytuvas tvirtinamas pagal gamintojo instrukcijas.
Šilumos perdavimas |
Grįžtamo srauto ribotuvas RTD-CB sumažina |
|
šilumos perdavimą iš sistemos vamzdžių į |
|
radiatorių, kai termostatas yra uždarytas. |
|
Jei apvadas yra 175 mm nuo radiatoriaus, srauto |
|
temperatūra - 90 °C, o kambario temperatūra – 20 ˚C; |
|
didžiausia nustatyta temperatūra turi būti: |
Radiatoriaus paviršiaus šilumos |
28 ˚C |
|
sąnaudų skirstytuvas su vienu davikliu |
||
|
||
|
|
|
Radiatoriaus paviršiaus šilumos |
kambario |
|
sąnaudų skirstytuvas su dviem |
temp. + |
|
davikliais/kambario temp. |
5 °C |
|
|
|
Užsakymas ir duomenys |
|
|
|
|
|
|
|
|
|
|
|
|
Junginiai |
|
|
Maks. |
Bandomasis |
Maks. |
Kodas |
||
|
Tipas |
Dydis |
|
|
K |
VS |
darbinis |
darbinė |
||
|
|
|
||||||||
|
|
|
Įėjimas |
Išėjimas |
|
slėgis |
slėgis |
temp. |
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
Grįžtamo srauto ribotuvas |
DN 15 |
R 1/2 |
Rp 1/2 |
4,54 m3/h |
10 bar |
16 bar |
120 ˚C |
013L1925 |
|
|
RTD-CB |
|
|
|
|
|
|
|
|
|
|
Grįžtamo srauto ribotuvas |
DN 20 |
R 3/4 |
Rp 3/4 |
8,06 m3/h |
10 bar |
16 bar |
120 ˚C |
013L1926 |
|
|
RTD-CB |
|
|
|
|
|
|
|
|
|
|
Grįžtamo srauto ribotuvas |
DN 25 |
R 1 |
Rp 1 |
17,0 m3/h |
10 bar |
16 bar |
120 ˚C |
013L1927 |
|
|
RTD-CB |
|
|
|
|
|
|
|
|
|
|
Apvado ribotuvas RTD-BR |
DN 15/10 |
G 1/2 |
G 1/2 |
6,80 m3/h |
10 bar |
16 bar |
120 ˚C |
013L1915 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Apvado ribotuvas RTD-BR |
DN 20/15 |
G 3/4 |
G 3/4 |
15,1 m3/h |
10 bar |
16 bar |
120 ˚C |
013L1916 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
DKCD
VDCHA121 |
© Danfoss 04/2008 |
1 |
Techninis aprašymas |
Srauto ribotuvai vienvamzdėms sistemoms |
|
|
|
|
|
|||
Matmenys |
Grįžtamo srauto |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ribotuvas |
S1 |
|
|
|
S2 |
|
|
|
|
RTD-CB |
<![if ! IE]> <![endif]>L3 |
|
|
|
|
|
|
|
|
|
D |
|
|
|
|
|
|
|
|
|
|
|
L1 |
|
d2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
L2 |
|
|
|
|
|
|
Medžiaga: nerūdijantis plienas, AISI 316 |
|
|
|
||||
|
Tipas |
Kodas |
L1 |
L2 |
L3 |
D |
d2 |
S1 |
S2 |
|
RTD-CB DN 15 |
013L1925 |
68 |
96 |
32 |
Rp 1/2 |
R 1/2 |
27 |
30 |
|
RTD-CB DN 20 |
013L1926 |
76 |
106 |
38 |
Rp 3/4 |
R 3/4 |
32 |
37 |
|
RTD-CB DN 25 |
013L1927 |
90 |
126 |
48 |
Rp 1 |
R 1 |
41 |
46 |
Apvado ribotuva RTD-BR
S1 |
S2 |
<![if ! IE]> <![endif]>D1 |
<![if ! IE]> <![endif]>D4 |
<![if ! IE]> <![endif]>D2 |
<![if ! IE]> <![endif]>D3 |
L2 |
L1 |
L3 |
Medžiaga: juodasis plienas, ASTM A 216 WCB
Tipas |
Kodas |
L1 |
L2 |
L3 |
D1 |
D2 |
D3 |
D4 |
S1 |
S2 |
RTD-BR DN 15/10 |
013L1915 |
27.3 |
24 |
47.5 |
G 1/2 |
G 1/2 |
G 1 |
Ø11 |
26 |
40 |
RTD-BR DN 20/15 |
013L1916 |
32 |
25.5 |
51.5 |
G 3/4 |
G 3/4 |
G 5/4 |
Ø16 |
32 |
50 |
2 |
VDCHA121 |
© Danfoss 04/2008 |
