RT 280A, RT 281A

Les types RT280A et 281A sont généralement
utilisés en tant qu’alarmes de niveau et
interrupteurs de sécurité, an de prévenir
des niveaux de liquide trop élevés dans les
séparateurs de liquide.

Ils peuvent aussi être utilisés comme régulateurs
de niveau, si le diérentiel de niveau de liquide
autorisé est de ±40mm.

Lorsque les RT280A et RT281A sont utilisés
comme interrupteurs de sécurité, ils assurent que
le niveau de réfrigérant maximal autorisé dans les
évaporateurs noyés, les réservoirs de pompes ou
les séparateurs de liquide n’est pas dépassé.

En tant que régulateurs de niveau, le RT280A
et le RT281A maintiennent le niveau du
réfrigérant à une valeur constante dans les
évaporateurs noyés, les réservoirs de pompes ou
les séparateurs de liquide.

Caractéristiques

Homologations

• Versions étanches, protection IP66

• Inverseur unipolaire (SPDT) adapté aux charges
CA / CC

Homologation CE, conformément aux normes
EN 60947-4, -1 et EN 60947-5, -1

• Contacteur interchangeable

Conforme à la norme VDE0660 (VDE: Verband
Deutscher Elektrotechniker)

© Danfoss | DCS (jmn) |2016.07

DKRCC.PD.GF0.A4.04 | 520H11308 | 1

Fiche technique | Alarmes de niveau, commandes de sécurité, régulateurs de niveau, types RT280A, RT281A

Données techniques

Réfrigérants

Plages de fonctionnement pour le RT280A

Plages de fonctionnement pour le RT281A R22 et R717 (NH

Température ambiante -50 à 70 °C

Commutateur Inverseur unipolaire (SPDT), n° de code 017- 4030 66

Charge du contact

Poids 2,0 kg

Boîtier IP66 selon CIE 529.

Raccord de pression G

Pression de service max. PB = 22 bar

Pression maxi de test Pe = 25 bar

R717 (NH3), R22 et R502
« Pour d'autres réfrigérants, contactez Danfoss. »

R12 -50 à 10 °C

R22 et R717 (NH

R502 -65 à -5 °C

Courant alternatif

Courant continu DC13 : 12 W, 220 V

3

⁄8 A avec adaptateur à braser de ø 6,5 / ø 10 mm

) -50 à 0 °C

3

) -30 à 20 °C

3

AC1 : 10 A, 400 V

AC3 : 4 A, 400 V

AC15 : 3 A, 400 V

1

)

Commande

Adsorption

Détendeur thermostatique

Bulbe avec chauage électrique

1

) Courant maximal AC3 de courte durée : 28 A

Tube capillaire de 3 m

Température du bulbe max. autorisée 80 °C

Chauffage de 10 W pour 24 V CC ou CA Le chauffage doit
constamment être sous tension pendant que le système fonctionne.
Câble de raccordement de 1,5 m

Diérentiel du niveau du liquide
Avec un niveau de liquide constant et un taux de
variation du niveau de liquide maximal de
15mm/min, le diérentiel sera d'environ 10mm
en cas de niveau montant et d'environ 20mm en
cas de niveau descendant. En cas de conditions
de fonctionnement défavorables, il est fréquent
que les diérentiels soient d'environ 20mm en
cas de niveau montant et d'environ 60mm en
cas de niveau descendant.

Les joints d'étanchéité sont sans amiante.Matériaux

RT280A n° de code 017D004066
RT281A n° de code 017D004066

© Danfoss | DCS (jmn) |2016.07

DKRCC.PD.GF0.A4.04 | 520H11308 | 2

Fiche technique | Alarmes de niveau, commandes de sécurité, régulateurs de niveau, types RT280A, RT281A

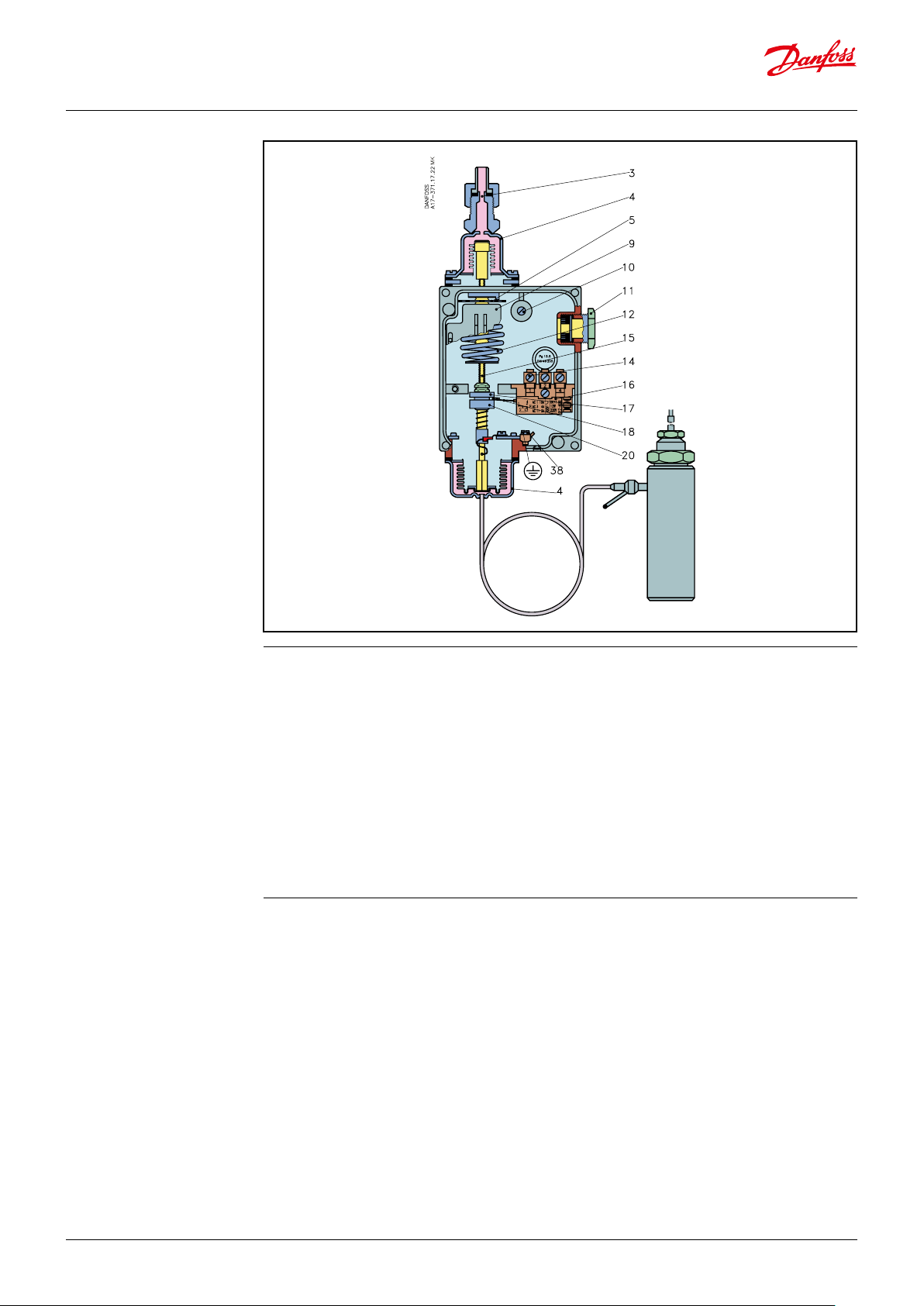

Conception /
fonctionnement

3. Raccord de pression

4. Souet

5. Disque de réglage

9. Échelle

10. Borne de bouclage

11. Entrée de câble vissée
Pg 13,5

12. Ressort

14. Bornes de raccordement

15. T ige

16. Commutateur (17-4030)

17. Douille de guidage
supérieure

18. Bras de contact

20. Douille de guidage
inférieure

38. Borne de terre

Les modèles RT280A et RT281A sont basés sur le
RT260A.
L'élément inférieur est thermique et possède un
bulbe chaué électriquement.
Comme indiqué, les unités sont principalement
destinées à une utilisation en tant qu'alarmes de
niveau et interrupteurs de sécurité. Lors de la
conception des unités, un souci particulier a été
apporté à la fonction de sécurité.
Si l'élément thermique est défectueux, le
compresseur s'arrête et l'injection de liquide est
coupée. Un redémarrage n'est possible qu'une
fois que le défaut a été corrigé.

Remarque:

Si la température d'évaporation et la pression de
référence sont plus élevées que la température
de plage de régulation maximale, la réaction de
l'unité sera la même que lorsque le niveau de
liquide dans le réservoir de liquide est trop élevé.

Cela s'applique également en cas de perte de
charge, par exemple si le tube capillaire ou
l'élément de chauage à l'intérieur du bulbe est
endommagé, ou en cas de chute de courant de
l'élément chauant.
Le signal de chauage ou de refroidissement de
l'élément est comparé à la pression de référence,
puis converti en impulsion électrique marche /
arrêt.
Le principe de régulation est basé sur la
diérence de conduction thermique entre les
phases liquide et vapeur du réfrigérant.

© Danfoss | DCS (jmn) |2016.07

DKRCC.PD.GF0.A4.04 | 520H11308 | 3

Dimensions [mm]
et poids [kg]

Poids net 2,0kg

© Danfoss | DCS (jmn) | 2016.07

DKRCC.PD.GF0.A4.04 | 520H11308 | 4
