Danfoss RLV Data sheet [fr]
Fiche technique Raccord de retour type RLV Raccord de retour réglable
avec possibilité de raccorder un organe de vidange
Application
RLV droit |
RLV équerre |
Organe de vidange |
Les raccords de retour RLV permettent de fermer chaque radiateur individuellement pour procéder à des réparations ou travaux d’entretien sans perturber le fonctionnement de l’installation.
Le raccord de retour RLV existe en version droite et équerre, en laiton 58 ou nickelé.
Capacités:
RLV 10 kvs = 1,8 m3/h
RLV 15 kvs = 2,5 m3/h
RLV 20 kvs = 3,0 m3/h
Réglage usine: vanne entièrement ouverte.
Les dimensions correspondent à la norme DIN 3842-1.
Un dispositif de vidange et de remplissage du radiateur en laiton 58 est disponible en option. Il est muni d’un manchon de vidange librement orientable.
Pour assurer la fermeture parfaite de l’entrée du radiateur, l’élément thermostatique doit être remplacé durant l’opération de vidange par un volant manuel (voir accessoires).
Pour éviter tout colmatage et corrosion, la composition de l’eau doit répondre à la directive VDI 2035.
Exemples d’installation
|
|
|
Installation avec vanne thermostatique |
|
Installation avec vanne thermostatique sans pré- |
|||||||||||||||
|
|
|
préréglable et dispositif de vidange |
|
|
réglage et clé inbus pour régler le débit |
|
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
Commande et caractéristiques |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Raccordment |
|
Facteurs kv (m3/h) par rotation de la vis de réglage |
|
Pression max. |
Temp. |
|||||||||||
Type |
No. de code |
ISO 7-1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
max. |
||||
|
|
|
|
|
|
|
|
|
|
|
de |
d'essai |
de |
|||||||
Entré |
Sortie |
0,25 |
0,5 |
0,75 |
1 |
1,5 |
2 |
2,5 |
3 |
3,5 |
4 |
kvs |
||||||||
|
|
|
|
service |
l'aller |
|||||||||||||||
DN 10 Equerre |
003L0141 |
|
3/8 |
3/8 |
0,1 |
0,25 |
0,4 |
0.55 |
0,7 |
0,9 |
1,2 |
1,4 |
1,5 |
1,8 |
1,8 |
|
|
|
||
DN 10 Droit |
003L0142 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
DN 15 Equerre |
003L0143 |
|
1/2 |
1/2 |
0,1 |
0,25 |
0,4 |
0,55 |
0,8 |
1,0 |
1,2 |
1,4 |
1,8 |
2 |
2,5 |
10 |
16 |
120 |
||
DN 15 Droit |
003L0144 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
DN 15 Equerre |
003L0363 |
|
1/2 |
G3/4 |
0,1 |
0,25 |
0,4 |
0,55 |
0,8 |
1,0 |
1,2 |
1,4 |
1,8 |
2 |
2,5 |
|
|
|
||
DN 15 Droit |
003L0364 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
DN 20 Equerre |
003L0145 |
|
3/4 |
3/4 |
0,2 |
0,4 |
0,6 |
0,9 |
1,2 |
1,5 |
1,75 |
2,0 |
2,25 |
2,5 |
3,0 |
|
|
|
||
DN 20 Droit |
003L0146 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
RLV peut être raccordé à des conduites en cuivre, en acier ou en plastique à l’aide des bagues de serrage Danfoss.
DKCD
VDQBH224 © Danfoss 09/2004 |
1 |
Fiche technique |
Raccord de retour type RLV |
|
Accessoires |
Produit |
No. de code |
|
||
|
Organe de vidange et remplissage avec raccord 3/4" filet extérieur et |
003L0152 |
|
manchon de vidange |
|
|
|
|
|
Volant manuel |
013G5002 |
|
Pour des raisons de sécurité, l’élément thermostatique doit être remplacé |
|
|
durant l’opération de vidange par un volant manuel |
|
Réglage du débit |
Le raccord de retour RLV permet de régler le débit. |
|
|
Le réglage s’effectue en 2 phases: |
|
|
1. Avant de procéder au réglage proprement dit, le |
|
|
raccord de retour doit être fermé à l’aide d’une clé |
|
|
coudée pour vis à six pans creux de 6 mm. |
|
|
2. Le réglage du débit s’obtient par l’ouverture pro- |
|
|
gressive du raccord avec la clé inbus. |
|
|

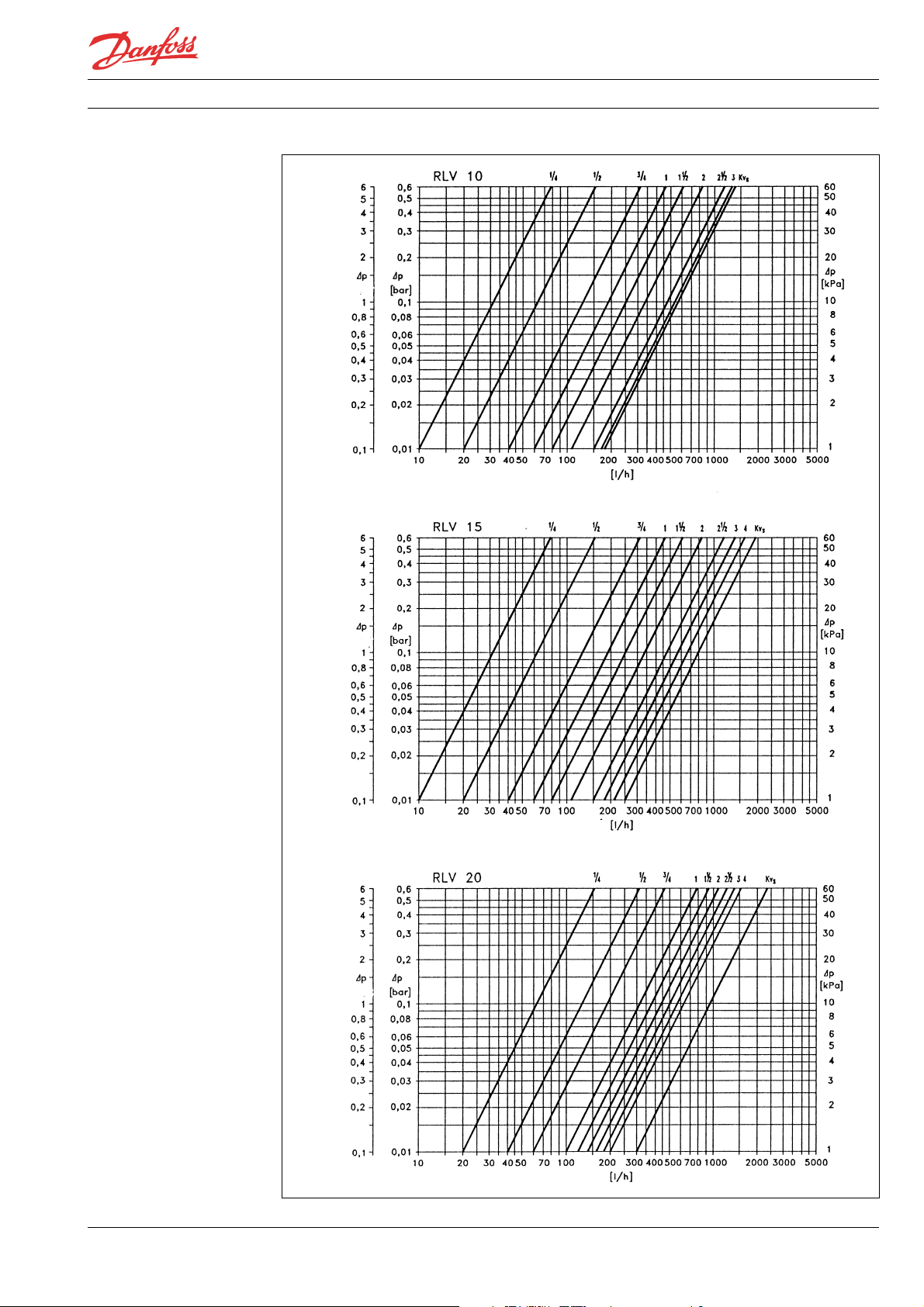

Pour déterminer la position correspondant au débit |
|
|
souhaité, se reporter aux diagrammes des capaci- |
|
|
tés. |
|
|
Réglage usine: vanne entièrement ouverte. |
|
Construction
1. Bouchon
2. Douille de guidage
3. Guide-clapet
4. Clapet
5. Corps de vanne
6. Ecrou-raccord
7. Nipple
Matériaux en contact avec l’eau
Corps de vanne et autres pièces métalliques |
Ms 58 |
|
|
Joint torique |
EPDM |
|
|
2 |
VDQBH224 © Danfoss 09/2004 |
DKCD
