Installation Guide
RET2001RF & TP5001RF
RF Room & Programmable Room Thermostats
Installation Guide |
RET2001RF & TP5001RF |
|
|
|
|
VISUQ14F |
Danfoss Heating Solutions |
Installation Guide |
RET2001RF & TP5001RF |
|
Installation Guide.. . . . . . |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. 4 |
Manuel d’installation. . . . |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . |
9 |
Installationsanleitung.. . |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . |
14 |
Installatiehandleiding.. . . |
. . . . . . . . . . . . . . . . . . . . . . . . . . . |
19 |
Installationsvejledning.. |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . |
24 |
Guía de instalación. . . . . . . . . |
. . . . . . . . . . . . . . . . . . . . . . . . |
29 |
Guida all’installazione.. . . |
. . . . . . . . . . . . . . . . . . . . . . . . . . . |
34 |
Kurulum Kılavuzu.. . . . . . . |
. . . . . . . . . . . . . . . . . . . . . . . . . . . |
39 |
Montavimo vadovas .. . . . |
. . . . . . . . . . . . . . . . . . . . . . . . . . . |
44 |
Руководство по установке .. . . . . . . . . . . . . . . . . . . . . . . . |
49 |
|
Illustrations. . . . . . . . . . . |
. . . . . . . . . . . . . . . . . . . . . . . . . |
54 |
EN
FR
DE
NL
DK
ES
IT
TR
LT
RU
Danfoss Heating Solutions |
VISUQ14F |
|
|
Installation Guide |
RET2001RF & TP5001RF |
|
|
EN 1.. Installation Steps
User Guide can be downloaded from: heating.danfoss.com.
1.Installation must be done by an authorised electrician..
2.The room thermostat should be installed at approx.. 1..5 m above floor and where the effects of sunlight, draught or other heat sources (eg.. TV’s) are avoided, see fig.. 1..
3.Decide location of RX1-S receiver, ensuring a minimum space of 30cm from boiler housing.. There must be no large metal objects, such as boiler cases or other large appliances, in line of sight between the thermostat and the receiver as this will prevent RF communication, see fig.. 1..
4.Remove and mount RX1-S back plate direct to wall or on wall box, and wire as required for application, see fig.. 2..
5.Locate hooks at top of RX1-S into top of back plate and lower into position and tighten retaining screw.. Switch on mains power to start RF pairing..
6.Loosen lower retaining screw of thermostat and carefully remove back plate, see fig.. 3..
7.Insert 2x AA Alkaline batteries to front part taking care to insert correctly as indicated.. Check RF connection between Thermostat and RX1-S Receiver before fixing in final position, see RF Pairing below..
|
|
VISUQ14F |
Danfoss Heating Solutions |
Installation Guide |
RET2001RF & TP5001RF |
|
|
|
|
8. Mount back plate direct to wall or on wall box.. |
EN |
|
9.Locate hooks at top of front part into top of back plate and lower into position and tighten retaining screw..
2.. Dimensions and Wiring
Dimensions, see fig.. 4.. Wiring diagram, see fig.. 5..
3.. RF Pairing
1.Ensure power to RX1-S receiver is switched on and batteries are inserted into thermostat..
2.Press and hold M button on thermostat for 6 seconds until display changes to show setting options..
3.Release and press M button until setting option 10 is shown..
4.Press > button to change setting to 01.. RF aerial icon will flash to indicate thermostat is in learn mode..
5.Press both PROG and CH buttons on RX1-S until button LEDs flash..
6.If pairing is successful RF icon on thermostat will stop flashing and remain on..
7.If pairing is not successful try moving thermostat to alternative position and retry..
Danfoss Heating Solutions |
VISUQ14F |
|
|
|
|
Installation Guide |
RET2001RF & TP5001RF |
|
|
|
|
|
|
|

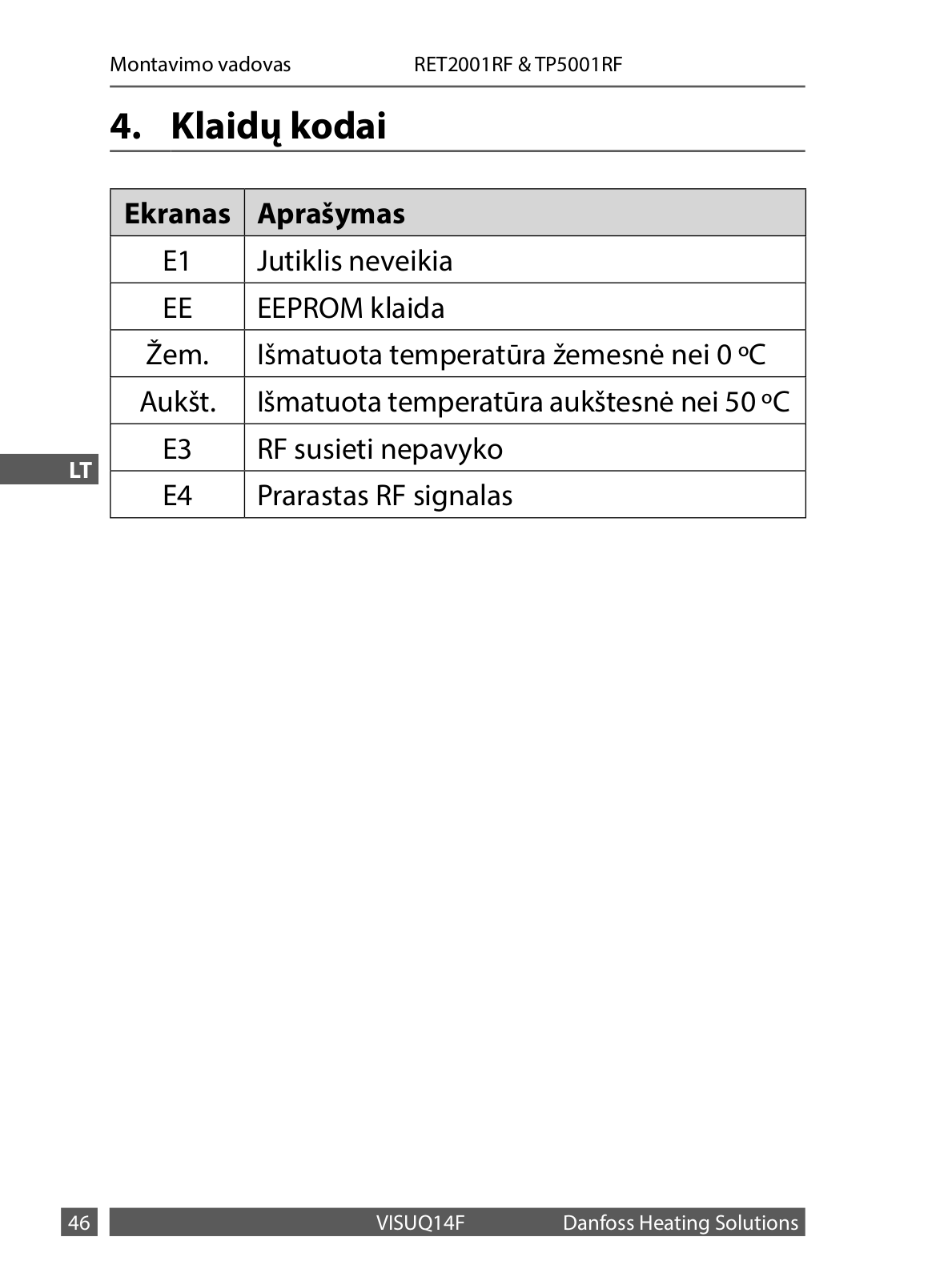

4.. Error codes |
|
||
EN |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
Display |
Description |
|
|
|
E1 |
Sensor Failure |
|
|
|
|
|
|
|
|
EE |
EEPROM Failure |
|
|
|
Lo |
Measured temperature below 0 °C |
|
|
|
|
|
|
|
|
Hi |
Measure temperature above 50 °C |
|
|
|
E3 |
RF Pairing Failed |
|
|
|
|
|
|
|
|
E4 |
RF Signal Lost |
|
|
|
VISUQ14F |
Danfoss Heating Solutions |
Installation Guide |
RET2001RF & TP5001RF |
|
|
5.. Technical Specifications
EN
Specifications |
RET2001RF / |
|
RX1-S |
|
|
TP5001RF |
|
|
|
||
|
|
|
|
|
|
|
2..5 – 3 VDC |
|
|
|
|
Operating Voltage |
(2 x AA alkaline |
|
230Vac 50/60Hz |
|
|
|
batteries) |
|
|
|
|
Output |
- |
|
Volt free |
|
|
Setting temperature |
5 °C to 35 °C |
|
- |
|
|
range |
|
|
|
||
|
|
|
|
|
|
Operating temperature |
0 °C to 40 °C |
|
|
||
range |
|
|
|||
|
|
|
|
|
|
Battery life |
2 years |
|
- |
|
|
Switch rating |
- |
|
3A (1) at 230Vac |
|
|
Switch type |
- |
|
1x SPDT Type |
|
|
|
1B |
|
|
||
|
|
|
|
|
|
IP rating |
IP30 (installed) |
|
|
||
Load compensation |
Yes |
|
- |
|
|
control |
|
|
|
||
|
|
|
|
|
|
On/off control |
Yes |
|
- |
|
|
ErP class |
Class IV, effi- |
|
- |
|
|
ciency gain 2% |
|
|
|
||
|
|
|
|
|
|
Construction |
EN60730-2-9 |
|
EN60730-1 |
|
|
Control pollution |
Degree 2 |
|
|
||
situation |
|
|
|||
|
|
|
|
|
|
Rated impulse voltage |
- |
|
2..5kV |
|
|
Ball pressure test |
75 |
°C |
|
|
|
Dimensions |
H86 x W86 x |
|
H83 x W83 x |
|
|
D30 |
|
D30 |
|
|
|
|
|
|
|
||
Software classification |
|
A |
|
|
|
|
|
|
|
|
|
Danfoss Heating Solutions |
VISUQ14F |
|
|
|
|
Installation Guide |
RET2001RF & TP5001RF |
|
|
EN
This product complies with the following EU Directives: Electromagnetic Compatibility
2014/30/EU Low Voltage 2014/35/EU
Restriction of the use of certain Hazardous Substances 2011/65/EU
Radio Equipment 2014/53/EU
|
|
VISUQ14F |
Danfoss Heating Solutions |
Manuel d’installation |
RET2001RF & TP5001RF |
|
|
1.. Étapes d’installation
Le guide de l’utilisateur peut être téléchargé sur: heating.danfoss.com. FR
1.L’installation doit être réalisée par un électricien agréé..
2.Le thermostat d’ambiance doit être installé à environ 1,50 m au-dessus du sol et à l’écart du rayonnement solaire, des courants d’air et d’autres sources de chaleur ( téléviseurs, etc..) (voir fig.. 1)..
3.Choisissez l’emplacement du récepteur RX1-S,
en assurant un espace minimum de 30 cm par rapport au capot métallique de la chaudière.. Il ne peut y avoir de gros objets métalliques, tels que des enveloppes de chaudière ou d’autres gros appareils, dans la ligne de visée du thermostat et du récepteur, car ils risquent d’empêcher la communication radio (RF) (voir fig.. 1)..
4.Retirez et montez la plaque arrière RX1-S directement au mur ou sur le boîtier mural et câblez selon les besoins de l’application..
5.Repérez les crochets au sommet du RX1-S dans
le haut de la plaque arrière, abaissez-les pour les positionner et serrez la vis de retenue.. Activez l’alimentation secteur pour démarrer l’appairage RF..
6.Desserrez la vis de retenue inférieure du thermostat et retirez soigneusement la plaque arrière (voir fig.. 2)..
7.Insérez 2 piles alcalines AA dans la partie avant en prenant soin de les placer correctement, comme indiqué.. Vérifiez la connexion radio (RF) entre le thermostat et le récepteur RX1-S avant la fixation en position finale (voir la section Appairage RF ci-dessous)..
Danfoss Heating Solutions |
VISUQ14F |
|
|
|
|
Manuel d’installation |
RET2001RF & TP5001RF |
||
|
|
|
|
||
8. |
Montez la plaque arrière directement au mur ou sur |
||||
|
|
|
le boîtier mural.. |
|
|
FR |
|
|
|
||
9. |
Repérez les crochets au sommet dans le haut |
||||
|
|||||
de la plaque arrière, abaissez-les pour les positionner et serrez la vis de retenue..
2.. Dimensions et câblage
Dimensions (voir fig.. 4) Schéma de câblage (voir fig..5)
3.. Appairage RF (radio)
1.Assurez-vous que le récepteur RX1-S est sous tension et que les piles sont insérées dans le thermostat..
2.Appuyez sur le bouton M du thermostat et main- tenez-le enfoncé pendant 6 secondes jusqu’à ce que l’affichage change pour afficher les options de réglage..
3.Relâchez et appuyez sur le bouton M jusqu’à ce que l’option de réglage 10 s’affiche..
4.Appuyez sur le bouton > pour changer le réglage
à 01.. L’icône d’antenne RF clignote pour indiquer que le thermostat est en mode d’apprentissage..
5.Appuyez sur les boutons PROG et CH sur RX1-S jusqu’à ce que les DEL des boutons clignotent..
6.Si l’appairage est réussi, l’icône RF du thermostat cesse de clignoter et reste allumée..
7.Si l’appairage n’a pas réussi, essayez de déplacer le thermostat et réessayez..
|
|
VISUQ14F |
Danfoss Heating Solutions |
Manuel d’installation RET2001RF & TP5001RF
4.. Codes d’erreur
FR
Écran |
Description |
|
|
E1 |
Défaillance de la sonde |
EE |
Défaillance de l’EEPROM |
|
|
Basse |
Température mesurée inférieure à 0 ºC |
|
|
Haute |
Température mesurée supérieure à 50 ºC |
E3 |
Échec d’appairage RF |
|
|
E4 |
Signal RF perdu |
Danfoss Heating Solutions |
VISUQ14F |
|
|
Manuel d’installation RET2001RF & TP5001RF
5.. Caractéristiques techniques
FR
|
|
Caractéristiques |
|
RET2001RF/ |
|
RX1-S |
|
|
|
|
TP5001RF |
|
|||
|
|
|
|
|
|
||
|
|
|
|
2,5-3 V CC |
|
230 V CA, |
|
|
|
Alimentation |
|
(2 piles alca- |
|
||
|
|
|
|
50/60 Hz |
|||
|
|
|
|
lines AA) |
|
||
|
|
|
|
|
|
||
|
|
Sortie |
|
|
- |
|
Libre de |
|
|
|
|
|
potentiel |
||
|
|
|
|
|
|
|
|
|
|
Plage de réglage |
|
5 °C à 35 °C |
|
- |
|
|
|
de la température |
|
|
|||
|
|
|
|
|
|
|
|
|
|
Plage de température |
|
|
0 °C à 40 °C |
||
|
|
de fonctionnement |
|
|
|||
|
|
|
|
|
|
|
|
|
|
Durée de vie des piles |
|
|
2 ans |
|
- |
|
|
Charge de contact |
|
|
- |
|
3 A (1) à |
|
|
|
|
|
230 V CA |
||
|
|
|
|
|
|
|
|
|
|
Type de contact |
|
|
- |
|
1x SPDT Type |
|
|
|
|
|
1B |
||
|
|
|
|
|
|
|
|
|
|
Indice protection IP |
|
|
IP30 |
(installé) |
|
|
|
Commande de la |
|
|
Oui |
|
- |
|
|
compensation de charge |
|
|
|||
|
|
|
|
|
|
||
|
|
Commande Marche/ |
|
|
Oui |
|
- |
|
|
Arrêt |
|
|
|
||
|
|
|
|
|
|
|
|
|
|
Classe ErP |
|
Classe IV, gain |
|
- |
|
|
|
|
d’efficacité 2 % |
|
|||
|
|
|
|
|
|
||
|
|
Construction |
|
EN60730-2-9 |
|
EN60730-1 |
|
|
|
Degré de pollution |
|
|
Degré 2 |
||
|
|
Tension d’impulsions |
|
|
- |
|
2,5 kV |
|
|
nominale |
|
|
|
||
|
|
|
|
|
|
|
|
|
|
Essai à la bille |
|
|
75 |
°C |
|
|
|
Dimensions |
|
86 x 86 x 30 |
|
83 x 83 x 30 |
|
|
|
|
(H x l x P) |
|
(H x l x P) |
||
|
|
|
|
|
|||
|
|
Classe du logiciel |
|
|
|
A |
|
|
|
|
|
|
|
|
|
|
|
|
VISUQ14F |
Danfoss Heating Solutions |
|||
Manuel d’installation |
RET2001RF & TP5001RF |
|
|
|
|
|
|
|
|
|
|
|
|
|
Ce produit est conforme aux directives européennes suivantes : |
|
|
|
|
|
FR |
|||
Compatibilité électromagnétique |
|
|
|
|
2014/30/UE |
|
|
|
|
Basse tension |
|
|
|
|
2014/35/UE |
|
|
|
|
Restriction sur l’usage de certaines substances dangereuses |
|
|
|
|
2011/65/UE |
|
|
|
|
Équipement radio |
|
|
|
|
2014/53/UE |
|
|
|
|
Danfoss Heating Solutions |
VISUQ14F |
|
|
Installationsanleitung |
RET2001RF & TP5001RF |
|
|
1.. Einbauschritte
Die Bedienungsanleitung kann unter folgender Adresse heruntergeladen DE werden: Waerme.danfoss.com.
1.Der Einbau muss durch einen autorisierten Elektriker erfolgen..
2.Der Raumthermostat sollte in ca.. 1,5 m Höhe und geschützt vor Sonneneinstrahlung, Zugluft oder anderen Wärmequellen (z.. B.. Fernsehgeräten) eingebaut werden, siehe Abb.. 1..
3.Wählen Sie den Standort des RX1-S Empfängers und halten Sie einen Mindestabstand von 30 cm zum Kesselgehäuse ein.. Es dürfen sich keine großen Metallgegenstände, wie Kesselgehäuse oder andere große Geräte, in Sichtlinie zwischen Thermostat und Empfänger befinden, da diese die Funkkommunikation stören, siehe Abb.. 1..
4.Entfernen und montieren Sie die Rückwand des RX1-S direkt an der Wand oder an der Unterputzdose und nehmen Sie die für die Anwendung erforderliche Verdrahtung vor..
5.Setzen Sie die Haken oben am RX1-S in die Oberseite der Rückwand, senken Sie die Rückwand in Position und ziehen Sie die Befestigungsschraube fest.. Schalten Sie die Netzspannung ein, um die Funkverbindung herzustellen..
6.Lösen Sie die untere Befestigungsschraube des Thermostaten und entfernen Sie vorsichtig die Rückwand, siehe Abb.. 2..
7.Legen Sie beiden AA-Alkalibatterien in den vorderen Teil ein und achten Sie darauf, dass sie wie angegeben richtig eingesetzt werden.. Überprüfen Sie die Funkverbindung zwischen Thermostat und RX1-S Empfänger,
|
|
VISUQ14F |
Danfoss Heating Solutions |
Installationsanleitung |
RET2001RF & TP5001RF |
|
|
|
|
|
|
bevor Sie ihn in der Endposition befestigen, siehe Funk- |
|
|
|
verbindung unten.. |
|
|
|
8. Befestigen Sie die Rückwand direkt an der Wand oder an |
|
|
|
|
DE |
||
der Unterputzdose.. |
|
|
|
9.Setzen Sie die Haken oben am Vorderteil in die Oberseite der Rückwand, senken Sie die Rückwand in Position und ziehen Sie die Befestigungsschraube fest..
2.. Abmessungen und Verdrahtung
Abmessungen, siehe Abb.. 4.. Schaltplan, siehe Abb.. 5
3.. Funkverbindung
1.Vergewissern Sie sich, dass der RX1-S Empfänger eingeschaltet ist und die Batterien in den Thermostat eingesetzt sind..
2.Drücken und halten Sie die Taste„M“ am Thermostat sechs Sekunden lang, bis sich die Anzeige ändert und die Einstelloptionen anzeigt..
3.Lassen Sie die Taste„M“ los und drücken Sie sie wiederholt, bis die Einstelloption 10 angezeigt wird..
4.Drücken Sie die Taste„>“, um die Einstellung auf 01 zu ändern.. Das RF-Antennensymbol blinkt, um anzuzeigen, dass sich der Thermostat im Lernmodus befindet..
5.Drücken Sie die Tasten PROG und CH am RX1-S, bis die Tasten-LEDs blinken..
6.Wenn die Verbindung hergestellt ist, hört das RF-Symbol am Thermostat auf zu blinken und bleibt eingeschaltet..
7.Wenn die Verbindung nicht erfolgreich hergestellt wurde, bringen Sie den Thermostat in eine andere Position und versuchen Sie es erneut..
Danfoss Heating Solutions |
VISUQ14F |
|
|
|
|
Installationsanleitung |
RET2001RF & TP5001RF |
||
|
|
|
|
|
|
|
|
4.. Fehlercodes |
|
||
|
|
|
|
||
DE |
|
Display |
Beschreibung |
||
|
|
|
|
|
|
|
|
|
E1 |
Fühlerfehler |
|
|
|
|
|
|
|
|
|
|
EE |
EEPROM-Fehler |
|
|
|
|
|
|
|
|
|
|
Lo |
Gemessene Temperatur unter 0 °C |
|
|
|
|
|
|
|
|
|
|
Hi |
Gemessene Temperatur über 50 °C |
|
|
|
|
|
|
|
|
|
|
E3 |
Funkverbindung fehlgeschlagen |
|
|
|
|
E4 |
Funksignal verloren |
|
|
|
VISUQ14F |
Danfoss Heating Solutions |
Installationsanleitung |
RET2001RF & TP5001RF |
|
|
|
|
||
|
|
|
|
|
|
|
|
5.. Technische Spezifikation |
|
|
|
|
|||
|
|
|
|
|
|
|
|
Technische Daten |
|
RET2001RF/ |
|
RX1-S |
|
DE |
|
|
TP5001RF |
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
2,5–3 VDC |
|
230 VAC, |
|
|
|
Betriebsspannung |
|
(Zwei AA-Alka- |
|
|
|
|
|
|
|
50/60 Hz |
|
|
|
||
|
|
libatterien) |
|
|
|
|
|
|
|
|
|
|
|
|
|
Ausgang |
|
- |
|
Potenzialfrei |
|
|
|
Einstelltemperaturbereich |
|
5 °C bis 35 °C |
|
- |
|
|
|
Betriebstemperaturbereich |
0 °C bis 40 °C |
|
|
|
|||
Batterielebensdauer |
|
2 Jahre |
|
- |
|
|
|
Schaltleistung |
|
- |
|
3 A (1) bei |
|
|
|
|
|
230 VAC |
|
|
|
||
|
|
|
|
|
|
|
|
Schaltertyp |
|
- |
|
1 x SPDT, |
|
|
|
|
|
Typ 1B |
|
|
|
||
|
|
|
|
|
|
|
|
Schutzart |
|
IP30 (installiert) |
|
|
|
||
Lastkompensationsregelung |
Ja |
|
- |
|
|
|
|
EIN/AUS-Regelung |
|
Ja |
|
- |
|
|
|
|
|
Klasse IV, |
|
|
|
|
|
ErP-Klasse |
|
Effizienzstei- |
|
- |
|
|
|
|
|
gerung 2 % |
|
|
|
|
|
Heizbandaufbau |
|
EN60730-2-9 |
|
EN60730-1 |
|
|
|
Verschmutzungsgrad der |
|
Kategorie II |
|
|
|
||
RS-Umgebung |
|
|
|
|
|||
|
|
|
|
|
|
|
|
Bemessungsstoßspannung |
- |
|
2,5 kV |
|
|
|
|
Kugel-Druckprüfung |
|
75 °C |
|
|
|
||
Abmessungen |
|
H86 x B86 |
|
H83 x B83 |
|
|
|
|
x T30 |
|
x T30 |
|
|
|
|
|
|
|
|
|
|
||
Softwareklassifizierung |
|
A |
|
|
|
|
|
|
|
|
|
|
|
|
|
