Installation Guide
RET1001M
Room thermostat
Installation Guide |
RET1001M Room Thermostat |
|
|
|
|
VISUM14F |
Danfoss Heating Solutions |
Installation Guide |
RET1001M Room Thermostat |
|
Installation Guide.. . . . |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. 4 |
Manuel d’installation. . |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
8 |
Installationsanleitung. |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
12 |
Installatiehandleiding. |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
16 |
Installationsvejledning.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
20 |
|
Guía de instalación. . . . . . |
. . . . . . . . . . . . . . . . . . . . . . . . . . . |
24 |
Guida all’installazione. |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
28 |
Kurulum Kılavuzu.. . . . |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
32 |
Montavimo vadovas .. |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
36 |
Руководство по установке .. . . . . . . . . . . . . . . . . . . . . . . . |
40 |
|
Illustrations. . . . . . . . . |
. . . . . . . . . . . . . . . . . . . . . . . . . . . |
44 |
EN
FR
DE
NL
DK
ES
IT
TR
LT
RU
Danfoss Heating Solutions |
VISUM14F |
|
|
Installation Guide |
RET1001M Room Thermostat |
|
|
EN 1.. Installation Steps
1.Installation must be done by an authorised electrician..

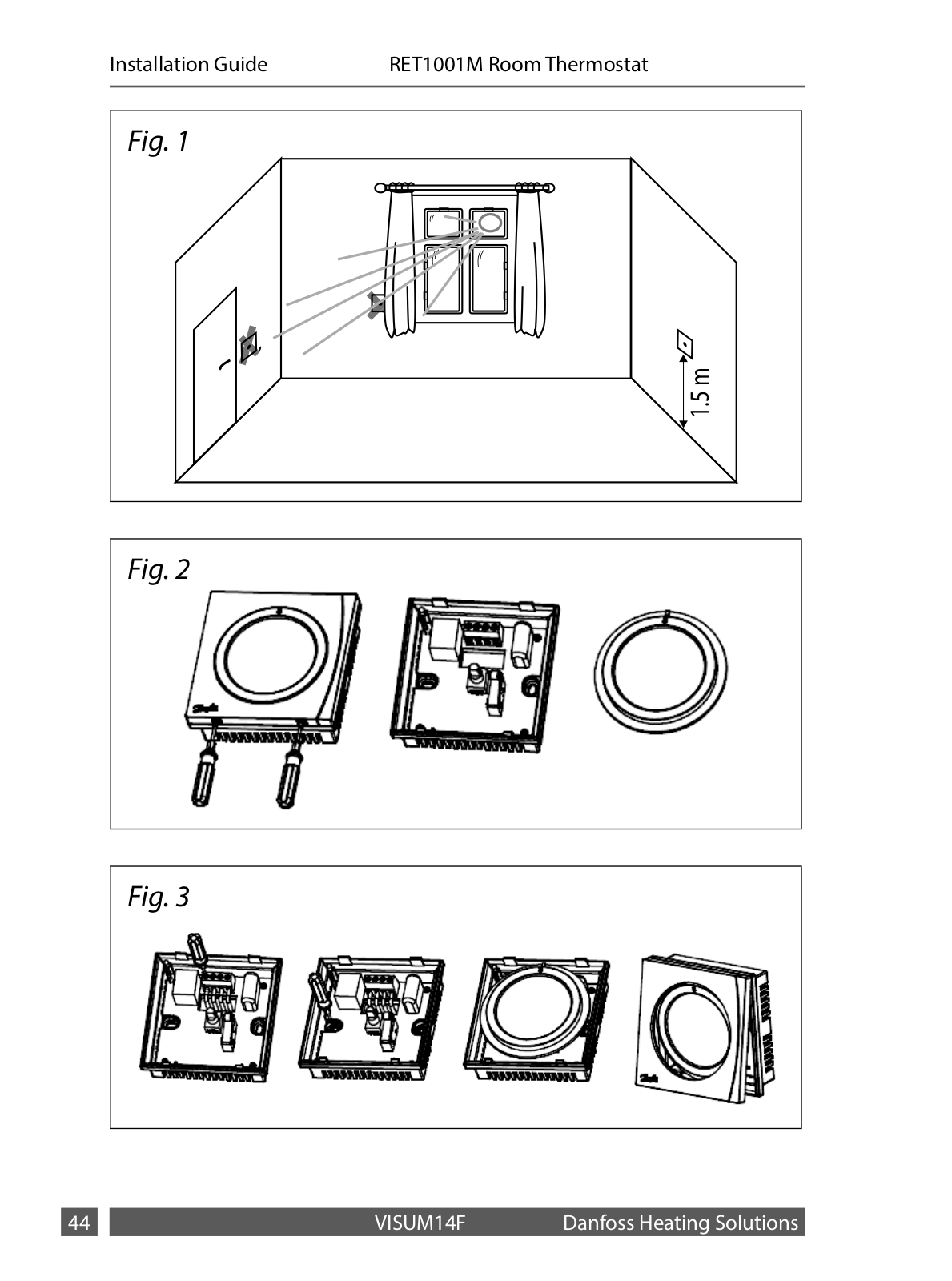

2.The room thermostat should be installed at approx.. 1..5 m above floor and where the effects of sunlight, draught or other heat sources (eg.. TV’s) are avoided, see fig.. 1..
3.To access wiring terminals loosen screws, remove front cover and carefully pull off thermostat dial, see fig 2..
4.After mounting and wiring replace dial.. Front cover must be angled at the top to accept retaining tabs and carefully lowered into position before tightening screws, see fig 3..
2.. Dimensions and Wiring
See fig.. 4 for dimensions and fig.. 5 for wiring diagram..
|
|
VISUM14F |
Danfoss Heating Solutions |
Installation Guide |
RET1001M Room Thermostat |
|
|

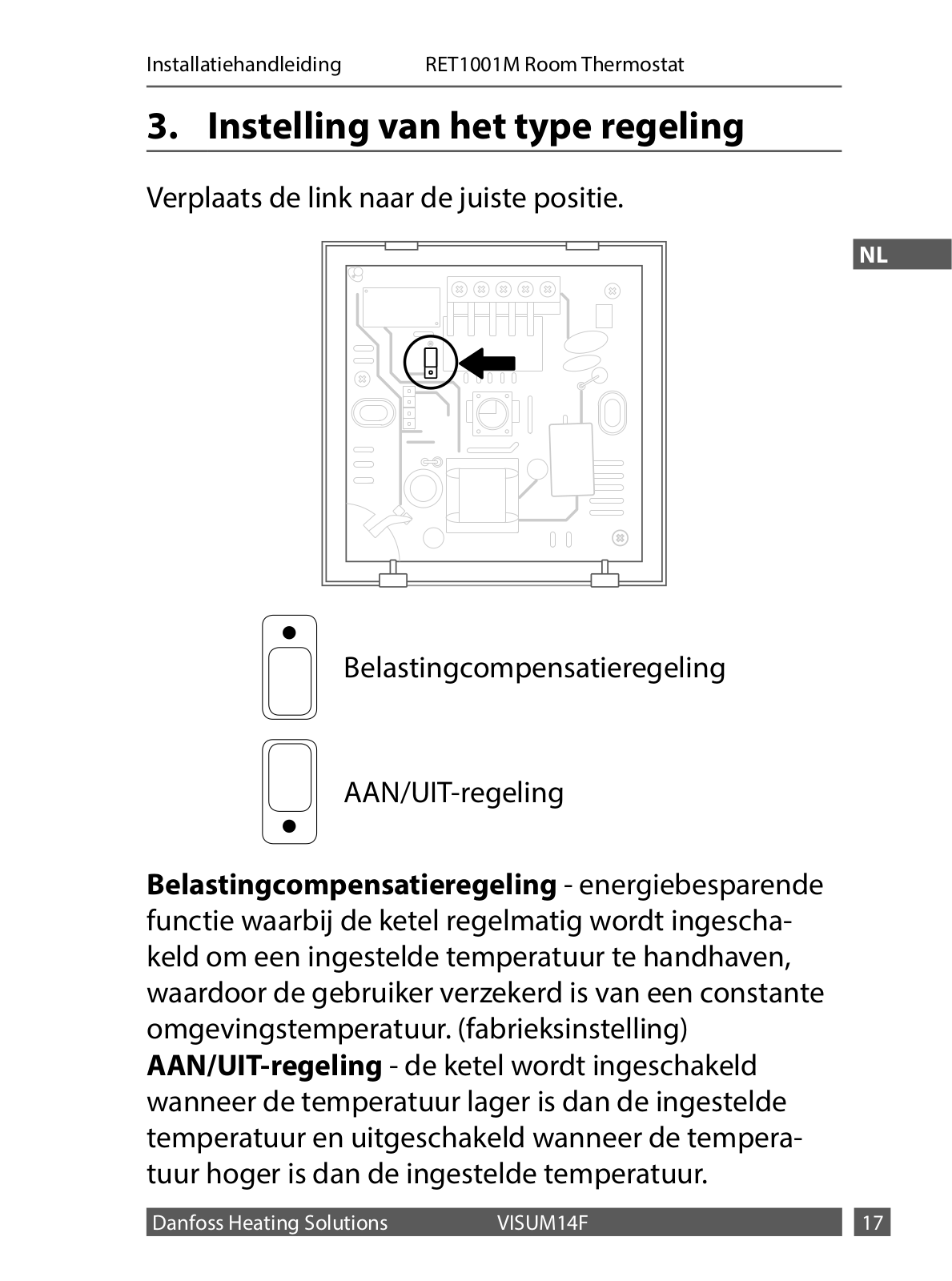

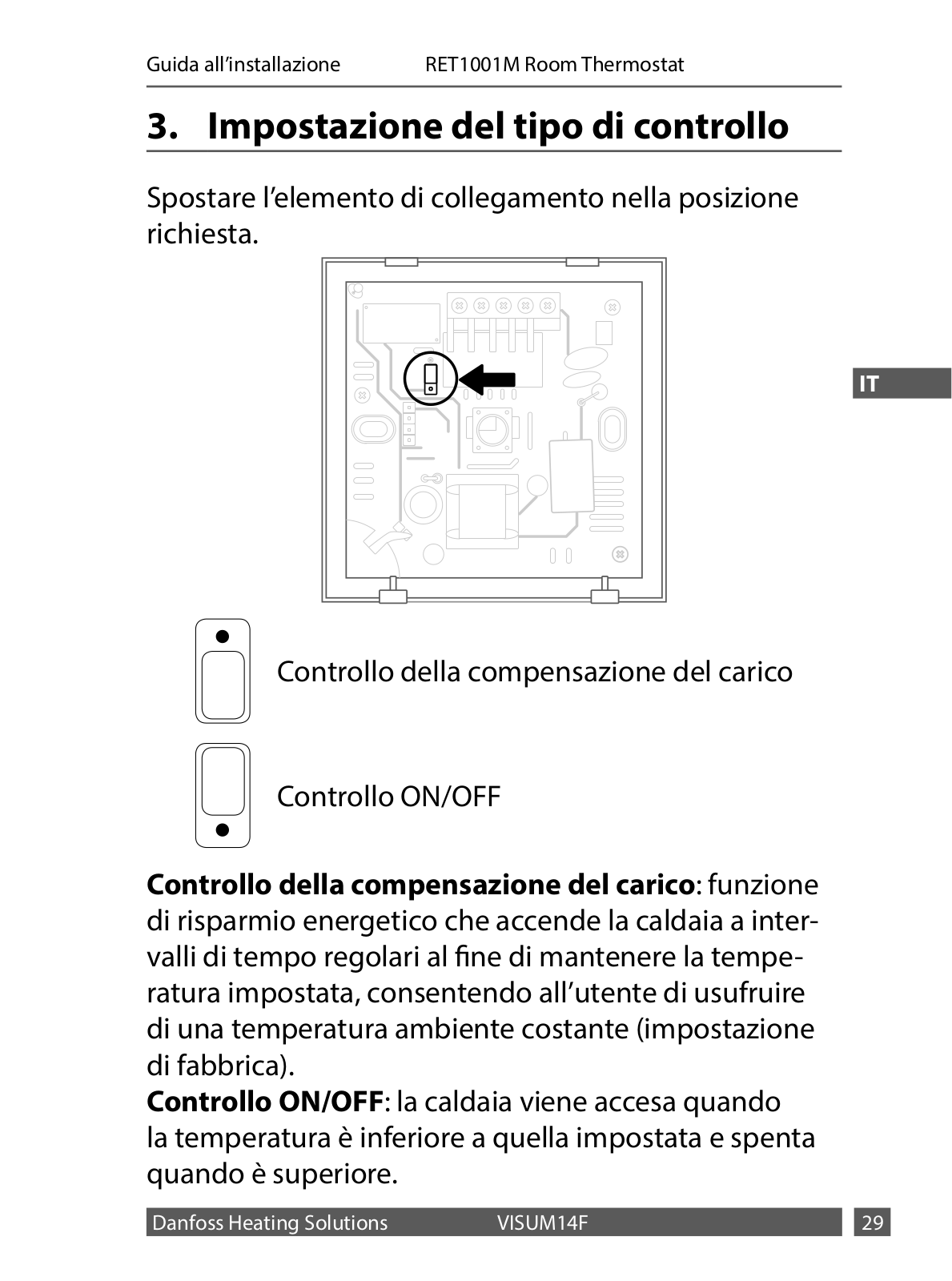

3.. Control type setting
EN
Move link to required position..
Load Compensation Control
ON/OFF Control
Load Compensation Control – energy saving feature which fires the boiler at regular intervals to maintain a set temperature, achieving a constant ambient environment for the user.. (factory default)
ON/OFF Control – boiler is switched ON when below set temperature and OFF when above..
Danfoss Heating Solutions |
VISUM14F |
|
|
|
|
|
Installation Guide |
RET1001M Room Thermostat |
|
|
|
|
|
|
|
|
|
4.. Technical Specifications |
|||
|
EN |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Specifications |
|
RET1001M |
|
|
|
|
|
|
|
|
|
Operating voltage |
|
230Vac ±10% 50/60Hz |
|
|
|
|
|
|
|
|
|
Output |
|
Volt free |
|
|
|
Setting temperature range |
5 ºC to 30 ºC |
|
|
|
|
|
|
|
|
|
|
Operating temperature |
0 ºC to 40 ºC |
|
|
|
|
range |
|
|
|
|
|
Switch rating |
|
3A (1) at 230Vac |
|
|
|
Switch type |
|
1x SPDT Type 1B |
|
|
|
IP rating |
|
IP30 (installed) |
|
|
|
|
|
|
|
|
|
Load compensation |
|
Yes |
|
|
|
control |
|
|
|
|
|
On/off control |
|
Yes |
|
|
|
ErP class |
|
Class IV, efficiency |
|
|
|
|
|
gain 2% |
|
|
|
Construction |
|
EN60730-2-9 |
|
|
|
Control pollution situation |
Degree 2 |
|
|
|
|
|
|
|
|
|
|
Rated impulse voltage |
2..5kV |
|
|
|
|
Ball pressure test |
|
75 ºC |
|
|
|
|
|
|
|
|
|
Dimensions |
|
H86 x W86 x D30 |
|
|
|
Software classification |
A |
|
|
|
|
|
|
|
|
|
|
|
VISUM14F |
Danfoss Heating Solutions |
Installation Guide |
RET1001M Room Thermostat |
|
|
EN
This product complies with the following EU Directives: Electromagnetic Compatibility
2014/30/EU Low Voltage 2014/35/EU
Restriction of the use of certain Hazardous Substances 2011/65/EU
Danfoss Heating Solutions |
VISUM14F |
|
|
Manuel d’installation |
RET1001M Room Thermostat |
|
|
1.. Étapes d’installation
FR
1.L’installation doit être réalisée par un électricien agréé..
2.Le thermostat d’ambiance doit être installé à environ 1,50 m au-dessus du sol et à l’écart du rayonnement solaire, des courants d’air et d’autres sources de chaleur ( téléviseurs, etc..) (voir fig.. 1)..
3.Pour accéder aux bornes de câblage, desserrez les vis, retirez le couvercle avant et retirez avec précaution le cadran du thermostat (voir fig.. 2)..
4.Après le montage et le câblage, replacez le cadran.. Le couvercle avant doit être incliné vers le haut pour accepter les pattes de retenue et abaissé délicatement avant de serrer les vis (voir fig.. 3)..
2.. Dimensions et câblage
Voir fig.. 4 pour les dimensions et fig.. 5 pour le schéma de câblage..
|
|
VISUM14F |
Danfoss Heating Solutions |
Manuel d’installation |
RET1001M Room Thermostat |
|
|
3.. Réglage du type de commande
FR
Déplacez le lien à la position désirée..
Commande de la compensation de charge
Commande Marche/Arrêt
Commande de la compensation de charge - fonction d’économie d’énergie qui enclenche la chaudière à des intervalles réguliers pour atteindre la température de consigne sans surchauffe (réglage d’usine).. Commande Marche/Arrêt - la chaudière s’enclenche et se déclenche selon un différentiel de température fixe autour de la température de consigne..
Danfoss Heating Solutions |
VISUM14F |
|
|
Manuel d’installation RET1001M Room Thermostat
4.. Caractéristiques techniques
FR
|
|
Caractéristiques |
RET1001M |
|
|
|
|
|
|
Tension de fonctionnement |
230 V CA ±10 % |
|
|
|
50/60 Hz |
|
|
Sortie |
Libre de potentiel |
|
|
Plage de réglage |
5 ºC à 30 ºC |
|
|
de la température |
|
|
|
Plage de température |
0 ºC à 40 ºC |
|
|
de fonctionnement |
|
|
|
Charge de contact |
3 A (1) à 230 V CA |
|
|
Type de contact |
1x SPDT Type 1B |
|
|
Indice protection IP |
IP30 (installé) |
|
|
Commande de la |
Oui |
|
|
compensation de charge |
|
|
|
Commande Marche/Arrêt |
Oui |
|
|
Classe ErP |
Classe IV, gain |
|
|
|
d’efficacité 2 % |
|
|
Construction |
EN60730-2-9 |
|
|
Degré de pollution |
Degré 2 |
|
|
Tension d’impulsions |
2,5 kV |
|
|
nominale |
|
|
|
Essai à la bille |
75 °C |
|
|
Dimensions |
86 x 86 x 30 (H x l x P) |
|
|
Classe du logiciel |
A |
|
|
|
|
|
|
VISUM14F |
Danfoss Heating Solutions |
Manuel d’installation |
RET1001M Room Thermostat |
|
|
|
|
|
|
|
|
|
|
|
|
|
Ce produit est conforme aux directives européennes suivantes: |
|
|
|
|
|
FR |
|||
Compatibilité électromagnétique |
|
|
|
|
2014/30/UE |
|
|
|
|
Basse tension |
|
|
|
|
2014/35/UE |
|
|
|
|
Restriction sur l’usage de certaines substances dangereuses |
|
|
|
|
2011/65/UE |
|
|
|
|
Danfoss Heating Solutions |
VISUM14F |
|
|
Installationsanleitung |
RET1001M Room Thermostat |
|
|
1.. Einbauschritte
DE 1. Der Einbau muss durch einen autorisierten Elektriker erfolgen..
2.Der Raumthermostat sollte in ca.. 1,5 m Höhe und geschützt vor Sonneneinstrahlung, Zugluft oder anderen Wärmequellen (z.. B.. Fernsehgeräten) eingebaut werden, siehe Abb.. 1..
3.Um an die Anschlussklemmen zu gelangen, lösen Sie die Schrauben, entfernen Sie die vordere Abdeckung und ziehen Sie das Einstellrad des Thermostaten vorsichtig ab, siehe Abb.. 2..
4.Nach der Montage und Verdrahtung das Einstellrad wieder montieren.. Die vordere Abdeckung muss oben abgewinkelt sein, damit die Haltelaschen eingeführt werden können.. Dann muss sie vor dem Anziehen der Schrauben vorsichtig in Position abgesenkt werden, siehe Abb.. 3..
2.. Abmessungen und Verdrahtung
Siehe Abb.. 4 für die Abmessungen und Abb.. 5 für das Verdrahtungsschema..
|
|
VISUM14F |
Danfoss Heating Solutions |
Installationsanleitung RET1001M Room Thermostat
3.. Einstellung der Steuerungsart
Link an die gewünschte Position verschieben.. |
DE |
|
Lastkompensationssteuerung
EIN/AUS-Steuerung
Lastkompensationssteuerung – Energiesparfunktion, bei welcher der Heizkessel in regelmäßigen Abständen befeuert wird, um die eingestellte Temperatur zu halten und für den Nutzer ein gleichmäßiges Raumklima zu schaffen (Werkseinstellung)..
EIN/AUS-Steuerung – Heizkessel wird eingeschaltet, wenn die Temperatur unter dem eingestellten Wert liegt und ausgeschaltet, wenn sie darüber liegt..
Danfoss Heating Solutions |
VISUM14F |
|
|
|
|
|
Installationsanleitung |
RET1001M Room Thermostat |
|
|
|
|
|
|
|
|
|
|
4.. Technische Spezifikation |
||
|
|
|
|
|
|
|
DE |
|
Technische Daten |
|
RET1001M |
|
|
|
|
|
|
|
|
|
Betriebsspannung |
|
230 V AC ±10 %, |
|
|
|
|
|
50/60 Hz |
|
|
|
Ausgang |
|
Potenzialfrei |
|
|
|
|
|
|
|
|
|
Einstelltemperaturbereich |
5 ºC bis 30 ºC |
|
|
|
|
Betriebstemperaturbereich |
0 ºC bis 40 ºC |
|
|
|
|
Schaltleistung |
|
3 A (1) bei 230 VAC |
|
|
|
Schaltertyp |
|
1 x SPDT, Typ 1B |
|
|
|
Schutzart |
|
IP30 (installiert) |
|
|
|
|
|
|
|
|
|
Lastkompensationsre- |
Ja |
|
|
|
|
gelung |
|
|
|
|
|
EIN/AUS-Regelung |
|
Ja |
|
|
|
ErP-Klasse |
|
Klasse IV, |
|
|
|
|
|
Effizienzsteigerung 2 % |
|
|
|
Heizbandaufbau |
|
EN60730-2-9 |
|
|
|
Verschmutzungsgrad der |
Kategorie II |
|
|
|
|
RS-Umgebung |
|
|
|
|
|
Bemessungsstoßspannung |
2,5 kV |
|
|
|
|
Kugel-Druckprüfung |
75 ºC |
|
|
|
|
Abmessungen |
|
H86 x B86 x T30 |
|
|
|
Softwareklassifizierung |
A |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
VISUM14F |
Danfoss Heating Solutions |
