Reect Insulation Plates zur Fußbodentemperierung von Laminat- und Holzbelägen
Konstruktion
Reect Insulation Plates (EFCI DRY-Systemplatten)
sind ein elektrisches Heizsystem zur Temperierung von schwimmend verlegten Laminat- und
Holzbelägen in Trockenbauweise. Das System
setzt sich zusammen aus
Die nur 13 mm dünne Systemplatte in den Abmessungen 100 x 50 cm bildet eine Einheit aus
dämmendem Polystyrol und aufkaschierten Aluminium-Wärmeleitblechen, in denen sich Kanäle
zur Aufnahme von exakt 10 m Heizleitung je m²
benden.
Damit die Verlegeäche eine zusammenhängende Einheit bildet, sind die Systemplatten mit
Haltestegen ineinander steckbar.
fühler. Die in den Systemplatten vorhandenen
Kanäle dienen der Aufnahme einer Heizleitung
ECex. Aluminiumbleche gewährleisten eine
schnelle und gleichmäßige Wärmeübertragung
an den Oberbelag.
Die Absicherung der Installation erfolgt bauseitig
durch RCD 30 mA (FI-Schalter).
Technische Daten
Reect Insulation Plates
Konstruktion: Polystyrol und Aluminium
Plattengröße: 50 x 100 cm
U-Wert: 3 W / m²K
Nenndicke: 13 mm
Max. Verkehrslast: 3670 kg/m²
Heizleitungsbedarf je m²: 10 m
Max. zulässige Heizleistung: 100 W/m²
Max. zulässige Temperatur: 80 °C
Datenblatt Reect Insulation Plates zur Fußbodentemperierung von Laminat- und Holzbelägen
Auswahl der Systemkomponenten
Montage
Um die Anzahl der zur Verlegung eines Raumes benötigten Systemplatten zu bestimmen, ist zunächst
dessen Gesamtäche zu ermitteln und unter Berücksichtigung der benötigten Verschnittmenge auf
volle m² aufzurunden.
Im nächsten Schritt wird die beheizte Fläche festgelegt und wiederum auf volle m² auf- oder abgerundet. Das Ergebnis mit 10 mulipliziert ergibt die Gesamtlänge der benötigten Heizkabel.
Bei zusammenhängenden Heizächen > 10 m² sollten möglichst mehrere Heizkabel eingesetzt
werden, um die Verlegung zu vereinfachen.
Zur exakten Regelung der Fußbodentemperatur ist für jeden Raum ein DEVIreg™ Touch Thermostat
mit einem in der Heizebene positionierten NTC-Fühler einzusetzen.
Vor der vollächigen Auslegung der Systemplatten ist der vorhandene Untergrund zu reinigen,
vorhandene Unebenheiten sind auszugleichen,
bei Bedarf eine Dampfsperre auszulegen.
Die Verlegung der Platten verfolgt wie beim
Bodenbelag „schwimmend” und kann auf jedem
geeigneten Untergrund erfolgen. Hierzu zählen
alle Estricharten, Spanplattenkonstruktionen,
Holzdielen und Altuntergründe mit vorhandenen
Stein-, Keramik- oder Kunststobelägen. Zur
Anpassung der Systemplatten an die Raumgeometrie wird eine elektrische Stichsäge benötigt,
mit der die Systemplatten zugesägt werden
können.
Bei Holz- und Laminatbelägen muss der Temperaturregelung ein besonderes Augenmerk
geschenkt werden, da eine maximale Bodentemperatur von 26 °C nicht überschritten werden
darf. Daher ist der NTC-Bodenfühler unbedingt
mittig zwischen 2 Heizleitungen innerhalb der
beheizten Fläche zu positionieren und mit dem
Untergrund zu verschrauben.
Der Platz zur Aufnahme von Fühlerrohr und
Fühlergehäuse ist vor Verlegung der Heizleitung
durch Ausschneiden einer Nut in der Systemplatte zu schaen.
Weiterhin ist an der Eintrittsstelle des Heizkabels
in der Fußbodenkonstruktion eine Aussparung
zur Platzierung der Muen des Heizkabels auszusägen. Die Schnittkanten sind zu entgraten.
Nachdem die vorbereitenden Arbeiten abgeschlossen sind, wird das Heizkabel ECex in
die vorgesehen Kanäle so eingedrückt, dass es
nicht gequetscht oder der zulässige Biegeradius
unterschritten wird. Eine Verlegung außerhalb
der Systemplatten ist nicht zulässig. Die Muen
des Heizkabels werden mit den beiliegenden AluKlebebändern xiert.
Vor Verlegung des Oberbelages sind die elektrischen Systemkomponenten zu prüfen.
2
Datenblatt Reect Insulation Plates zur Fußbodentemperierung von Laminat- und Holzbelägen
Der Uhrenthermostat DEVIreg™ Touch erlaubt die
intuitive Bedienung per Touchscreen. Die Inbetriebnahme mit dem klartextgeführten EinstellungsAssistenten bedarf keiner technischen Kenntnisse. Durch Auswählen von Details wie Raumart,
Bodenbelag und installierte Leistunglässt sich
ein optimaler Heizkomfort erzielen, Energiesparfunktionen sorgen für sparsamen Energieeinsatz.
Durch die Einstellung wird automatisch ein Code
erstellt, der zur Programmierung weiterer, gleich
(30 mA-FI-Schutzschalter vorsehen)
genutzter Räume oder zur Fehleranalyse verwendet werden kann. Die zweiteilige Konstruktion
des DEVIreg™ Touch ermöglicht eine Kombination mit sehr vielen Schalter-Programmen.
Raumtemperaturbereich: +5 bis +35 °C
Fußbodentemperaturbereich +20 bis +35 °C
Nennspannung: 220 - 240 V, 50/60 Hz
Belastbarkeit: 16 A
Induktive Belastbarkeit: 1 A
Gangreserve der Uhr: Einstellungen bleiben erhalten, Uhrzeit, Datum,
Verbrauchszähler 24 Stunden
Schutzklasse: IP 21
Anzeige: LCD
Umgebungstemperatur: +5 bis +30 °C
Fühlertyp: NTC 15 k bei 25 °C
Fühlerlänge: 3 m
Farbe: Polarweiß
Technische Daten
Heizleitung ECex

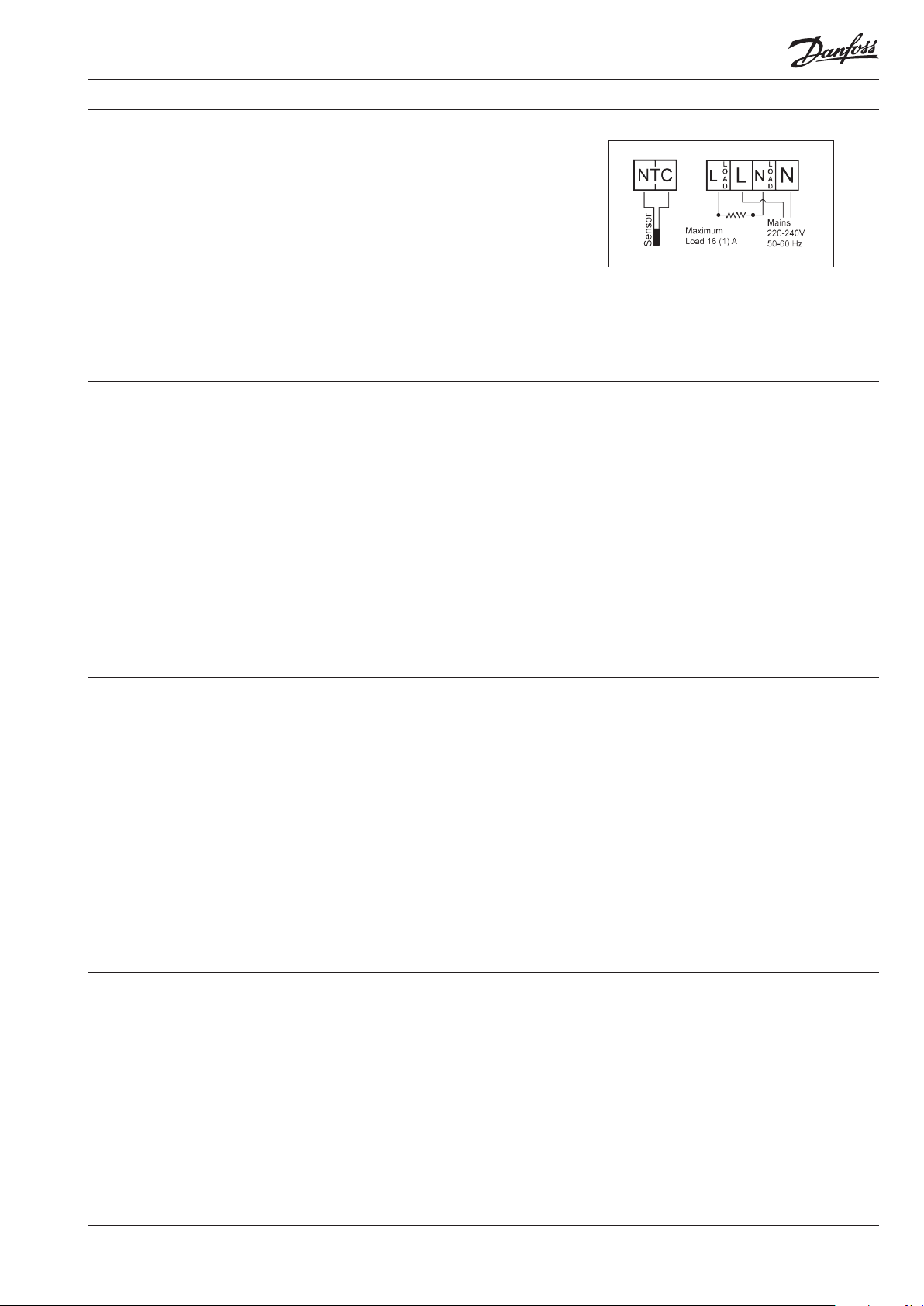

Elektrischer Anschluss
von Heizleitung ECex und
Thermostat DEVIreg™Touch
Kabelaufbau: Halogenfreie Zweileiterkabel mit Abschirmung
Kaltleiter: 3 x 1,5 mm² mit Abschirmung, Länge 2,5 m
Nennspannung: 230 V, 50/60 Hz
Leistungsaufnahme: 10 W/m (Heizleitung abhängig vom Fußbodenaufbau)
Durchmesser: 6 mm
Kleinster Biegeradius: 6 x dA
Nenngrenztemperatur: 65 °C
Mindestverlegetemperautr: -5 °C
Außenmantel: Polyolen
Heizleitungen dürfen weder gekürzt noch verlängert werden. Heizleitungen dürfen sich weder
berühren noch kreuzen. Heizleitungen nicht unterhalb auf dem Boden stehenden wärmestauenden
Gegenständen verlegen. Heizleitungen niemals durch Dehnungsfugen führen. Der Schutzleiter der
Heizleitung ist vorschriftsmäßig anzuschließen.
Für den Anschluss des Kaltleiters der Heizleitung sowie des Thermostaten DEVIreg™Touch ist eine
Unterputzdose mit 60 mm Durchmesser (Tiefe ca. 60 mm) in Schalterhöhe über dem Boden vorzusehen. Von der in dieser Dose platzierten Thermostaten DEVIreg™Touch ist der Bodenfühler direkt
in die beheizte Fußbodenkonstruktion zu legen.
Die Schutzumechtung der Heizleitung ECex wird mit dem Schutzleiter verbunden. Der elektrische
Anschluss ist entsprechend der dem Thermostaten beigelegten Instruktion durchzuführen. Bitte
beachten Sie, dass bei elektrischer Fußbodentemperierung entsprechend DIN VDE 0100 Teil 753
grundsätzlich Fehlerstrom-Schutzeinrichtungen (RCDs) mit einem Bemessungsdierenzstrom
I < 30 mA eingesetzt werden müssen.
Achtung: Der elektrische Anschluss darf nur von einem Elektrofachmann erfolgen. Die DIN VDE
0100 Teil 410 Schutzmaßnahmen, DIN VDE 0100 Teil 753 Errichtungsnorm für Fußboden- und
Deckenheizungen sind zu beachten.
3
Datenblatt Reect Insulation Plates zur Fußbodentemperierung von Laminat- und Holzbelägen
Digitale Uhrenthermostate, mit adaptivem Regelverhalten
Typ Ausführung Bestell-Nr.
DEVIreg™Touch Für Unterputzmontage, mit NTC-Raum- und Leitungsfühler 014F1064
mit 3 m Kabel, Raum-Temperaturbereich 5-35 °C,
Fußboden-Temperaturbereich 20 - 35 °C , IP 30, Farbe Polarweiß
Die in Katalogen, Prospekten und anderen schriftlichen Unterlagen, wie z.B. Zeichnungen und Vorschlägen enthaltenen Angaben und technischen Daten sind vom Käufer vor Übernahme und
Anwendung zu prüfen. Der Käufer kann aus diesen Unterlagen und zusätzlichen Diensten keinerlei Ansprüche gegenüber Danfoss oder Danfoss Mitarbeitern ableiten, es sei denn, dass diese vorsätzlich
oder grob fahrlässig gehandelt haben. Danfoss behält sich das Recht vor, ohne vorherige Bekanntmachung im Rahmen des Angemessenen und Zumutbaren Änderungen an ihren Produkten – auch an
bereits in Auftrag genommenen – vorzunehmen.
Danfoss A/S. Alle Rechte vorbehalten.
Alle in dieser Publikation enthaltenen Warenzeichen sind Eigentum der jeweiligen Firmen. Danfoss und alle Danfoss Logos sind Warenzeichen der
