Datablad
Dynamic Valve™ Type RA-DV
- drukgecompenseerde radiatorafsluiter
Toepassing
RA-DV Recht |
RA-DV Haaks |
RA-DV Haaks rechts/Haaks links |
RA-DV UK (axiaal) |
RA-DV is een drukgecompenseerde radiatorafsluiter, ontworpen voor toepassing in 2-pijps verwarmingssystemen, te combineren met Danfoss RA 2000 thermostatische sensoren.
De RA-DV is een drukgecompenseerde radiatorafsluiter met geïntegreerde automatische debietbegrenzer. De afsluiters zijn verkrijgbaar met een instelbaar debiet van 10 - 135 l/h.
De RA-DV kan dankzij de ingebouwde drukverschilregeling onder alle omstandigheden het ingestelde debiet handhaven.
RA-DV wordt geleverd met een beschermdop, Met deze beschermdop kan de RA-DV desgewenst worden afgesloten voor onderhoudswerkzaamheden.
Deze beschermdop mag niet worden gebruikt als handmatige afsluiter. De RA 5000 handknop (codenummer 013G5002) kan dan worden gebruikt.
Kwaliteit |
RA-DV drukgecompenseerde radiatoraf- |
|
sluiters met de sensoren RAW, RAE en |
|
RAS-C zijn gecertificeerd volgens de |
|
Europese norm EN 215. |
Om een onderscheid te kunnen maken tussen andere afsluiters van de Danfoss RA-serie zijn de RA-DV beschermdop en instelring groen.
Het afsluiterhuis van de RA-DV bestaat uit messing met een beschermlaag van nikkel. De drukstift van de pakkingbus is van chroomstaal en wordt omsloten door een gesmeerde O-ring. De complete pakkingbus kan worden vervangen zonder het systeem af te tappen.
Indien gebruik wordt gemaakt van toevoegingsmiddelen ter verbetering van de waterkwaliteit, is het essentieel dat de doseringsinstructies van de fabrikant strikt in acht worden genomen.
Vloeistoffen met minerale olie moeten worden vermeden.
Om corrosie te voorkomen en een langdurige werking te garanderen moet de samenstelling van het water of watermengsel in overeenstemming zijn met de VDI 2035.
Alle Danfoss radiatorthermostaten zijn vervaardigd volgens hoge, volledig aan de nieuwe Europese standaard EN 215 beantwoordende productienormen in fabrieken en werkplaatsen waarvan de beschikbare faciliteiten voldoen aan de ISO 9000en ISO14001-maatstaven.
© Danfoss Climate Solutions | 07/2021 | AI125086402935nl-000601 |
1 |
Datablad |
Dynamic Valve™ Type RA-DV - drukgecompenseerde radiatorafsluiter |
Toepassing |
Toepassingsvoorbeeld 1 |
|
Toepassingsvoorbeeld 2

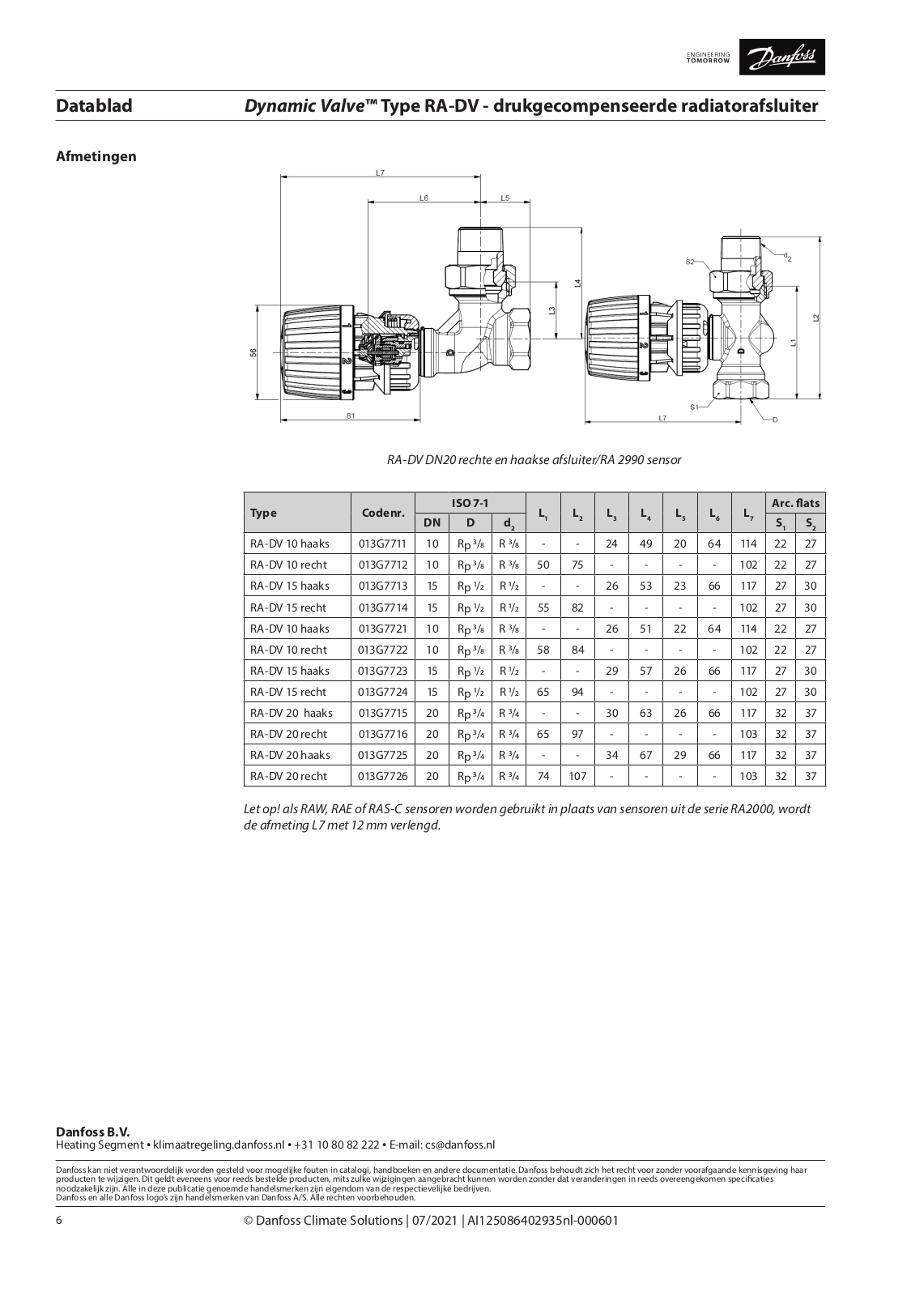

Bestelnummers |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Type afsluiter |
|
Maat |
Aansluiting |
|
|
Ontwerp |
|
|
Codenr. |
|||||||||||
|
|
|
|
|
|
|||||||||||||||
|
|
Toevoer |
|
Retour |
|
|
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
RA-DV |
|
DN10 |
Rp 3/8 |
|
R 3/8 |
|
|
Haaks |
|
|
013G7711 |
||||||||
|
RA-DV |
|
DN10 |
Rp 3/8 |
|
R 3/8 |
|
|
Recht |
|
|
013G7712 |
||||||||
|
RA-DV |
|
DN10 |
Rp 3/8 |
|
R 3/8 |
|
|
Haaks |
|
|
013G7721 |
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
RA-DV |
|
DN10 |
Rp 3/8 |
|
R 3/8 |
|
|
Recht |
|
|
013G7722 |
||||||||
|
RA-DV |
|
DN10 |
Rp 3/8 |
|
R 3/8 |
|
|
UK (axiaal) |
|
|
013G7709 |
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
RA-DV |
|
DN10 |
Rp 3/8 |
|
R 3/8 |
|
|
Haaks rechts |
|
|
013G7717 |
||||||||
|
RA-DV |
|
DN10 |
Rp 3/8 |
|
R 3/8 |
|
|
Haaks links |
|
|
013G7718 |
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
RA-DV |
|
DN15 |
Rp ½ |
|
R ½ |
|
|
Haaks |
|
|
013G7723 |
||||||||
|
RA-DV |
|
DN15 |
Rp ½ |
|
R ½ |
|
|
Recht |
|
|
013G7724 |
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
RA-DV |
|
DN15 |
Rp ½ |
|
R ½ |
|
|
Haaks |
|
|
013G7713 |
||||||||
|
RA-DV |
|
DN15 |
Rp ½ |
|
R ½ |
|
|
Recht |
|
|
013G7714 |
||||||||
|
RA-DV |
|
DN15 |
Rp ½ |
|
Rp ½ |
|
|
UK (axiaal) |
|
|
013G7710 |
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
RA-DV |
|
DN15 |
Rp ½ |
|
Rp ½ |
|
|
Haaks rechts |
|
|
013G7719 |
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
RA-DV |
|
DN15 |
Rp ½ |
|
Rp ½ |
|
|
Haaks links |
|
|
013G7720 |
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
RA-DV |
|
DN20 |
Rp 3/4 |
|
Rp 3/4 |
|
|
Haaks |
|
|
013G7725 |
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
RA-DV |
|
DN20 |
Rp 3/4 |
|
Rp 3/4 |
|
|
Recht |
|
|
013G7726 |
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
RA-DV |
|
DN20 |
Rp 3/4 |
|
Rp 3/4 |
|
|
Haaks |
|
|
013G7715 |
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
RA-DV |
|
DN20 |
Rp 3/4 |
|
Rp 3/4 |
|
|
Recht |
|
|
013G7716 |
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Accessoires |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Bestelnr. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Pakkingbus, 10 stuks |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
013G0290 |
|
|
∆p drukverschilmeter voor pompoptimalisatie |
|
|
|
|
|
|
|
|
|
|
|
|
013G7861 |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ventiel met regulator 5 stuks |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
013G7831 |
2 |
© Danfoss Climate Solutions | 07/2021 | AI125086402935nl-000601 |
