Danfoss RA-DV Data sheet [da]
Datablad
Dynamic Valve™ Type RA-DV
– dynamisk radiatorventil
Anvendelse
RA-DV ligeløb |
RA-DV vinkelløb |
RA-DV sideløb højre & venstre |
RA-DV UK (Omvendt vinkelløb) |
|
RA-DV er en serie trykuafhængige radiatorventiler, |
|
der er udviklet til brug i 2-rørs varmesystemer |
|
sammen med alle typer termostatfølere med |
|
Danfoss RA-omløber. |
|
Dynamiske RA-DV-ventiler er monteret med en |
|
flowbegrænser, som forindstiller det maksimale |
|
vandflow. Ventilerne er tilgængelige med et |
|
maks. vandflow på 10-135 l/t. |
|
RA-DV har en indbygget trykregulator, som |
|
holder differenstrykket på et konstant niveau på |
|
0,1 bar, så det indstillede flow opretholdes. |
|
RA-DV er udstyret med en beskyttelseshætte, |
|
som kan benyttes til manuel regulering i |
|
monteringsfasen. |
|
Beskyttelseshætten må ikke benyttes som |
|
manuel afspærring. Der bør benyttes et manuelt |
|
håndindstillingsgreb (best.nr. 013G5002). |
Kvalitet |
Alle Danfoss-radiatortermostater produceres på |
|
fabrikker, som er vurderet og certificeret af British |
|
Standard Institution (BSI) i forhold til ISO 9000 og |
|
ISO 14001. |
For at kunne skelne den fra andre ventilhuse i Danfoss RA-serien er beskyttelseshætten og forindstillingsringen på RA-DV grøn.
Ventilhuse til RA-DV fremstilles i messing med fornikling.
Trykstiften i pakdåsen er af kromstål og fungerer i en permanent smurt O-ring. Hele pakdåsen kan udskiftes uden at tømme systemet.
Hvis vandbehandling skal benyttes, er det vigtigt, at producentens doseringsvejledninger følges nøje. Blandinger, der indeholder mineralsk olie, bør undgås.
For at undgå aflejring og korrosion skal sammensætningen af det varme vand være i overensstemmelse med VDI 2035.
© Danfoss Climate Solutions | 07/2021 | AI125086402935da-010602 |
1 |
Datablad |
Dynamic Valve™ af typen RA-DV – dynamisk radiatorventil |
Principper |
Anvendelse, eksempel 1 |
|
Anvendelse, eksempel 2
Bestilling |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ventil- |
Stør- |
Tilslutning |
|
|
Udførelse |
|
|
VVS-nr. |
Best.Nr. |
||||||||
|
|
|
|
|
|||||||||||||
|
type |
relse |
Indløb |
udløb |
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
RA-DV |
DN10 |
Rp 3/8 |
R 3/8 |
|
|
UK (Omvendt vinkelløb) |
|
40 3284.303 |
013G7709 |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
RA-DV |
DN10 |
Rp 3/8 |
R 3/8 |
|
|
Sideløb højre |
|
40 3284.333 |
013G7717 |
|||||||
|
RA-DV |
DN10 |
Rp 3/8 |
R 3/8 |
|
|
Sideløb venstre |
|
40 3284.334 |
013G7718 |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
RA-DV |
DN10 |
Rp 3/8 |
R 3/8 |
|
|
Vinkel |
|
40 3284.103 |
013G7711 |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
RA-DV |
DN10 |
Rp 3/8 |
R 3/8 |
|
|
|
|
Lige |
|
40 3284.203 |
013G7712 |
|||||
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
RA-DV |
DN15 |
Rp ½ |
Rp ½ |
|
|
UK (Omvendt vinkelløb) |
|
40 3284.304 |
013G7710 |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
RA-DV |
DN15 |
Rp ½ |
Rp ½ |
|
|
Sideløb højre |
|
40 3284.404 |
013G7719 |
|||||||
|
RA-DV |
DN15 |
Rp ½ |
Rp ½ |
|
|
Sideløb venstre |
|
40 3284.434 |
013G7720 |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
RA-DV |
DN15 |
Rp ½ |
R ½ |
|
|
Vinkel |
|
40 3284.104 |
013G7713 |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
RA-DV |
DN15 |
Rp ½ |
R ½ |
|
|
|
|
Lige |
|
40 3284.204 |
013G7714 |
|||||
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
RA-DV |
DN20 |
Rp 3/4 |
Rp 3/4 |
|
|
vinkelløb |
|
40 3284.306 |
013G7715 |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
RA-DV |
DN20 |
Rp 3/4 |
Rp 3/4 |
|
|
ligeløb |
|
40 3284.336 |
013G7716 |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|

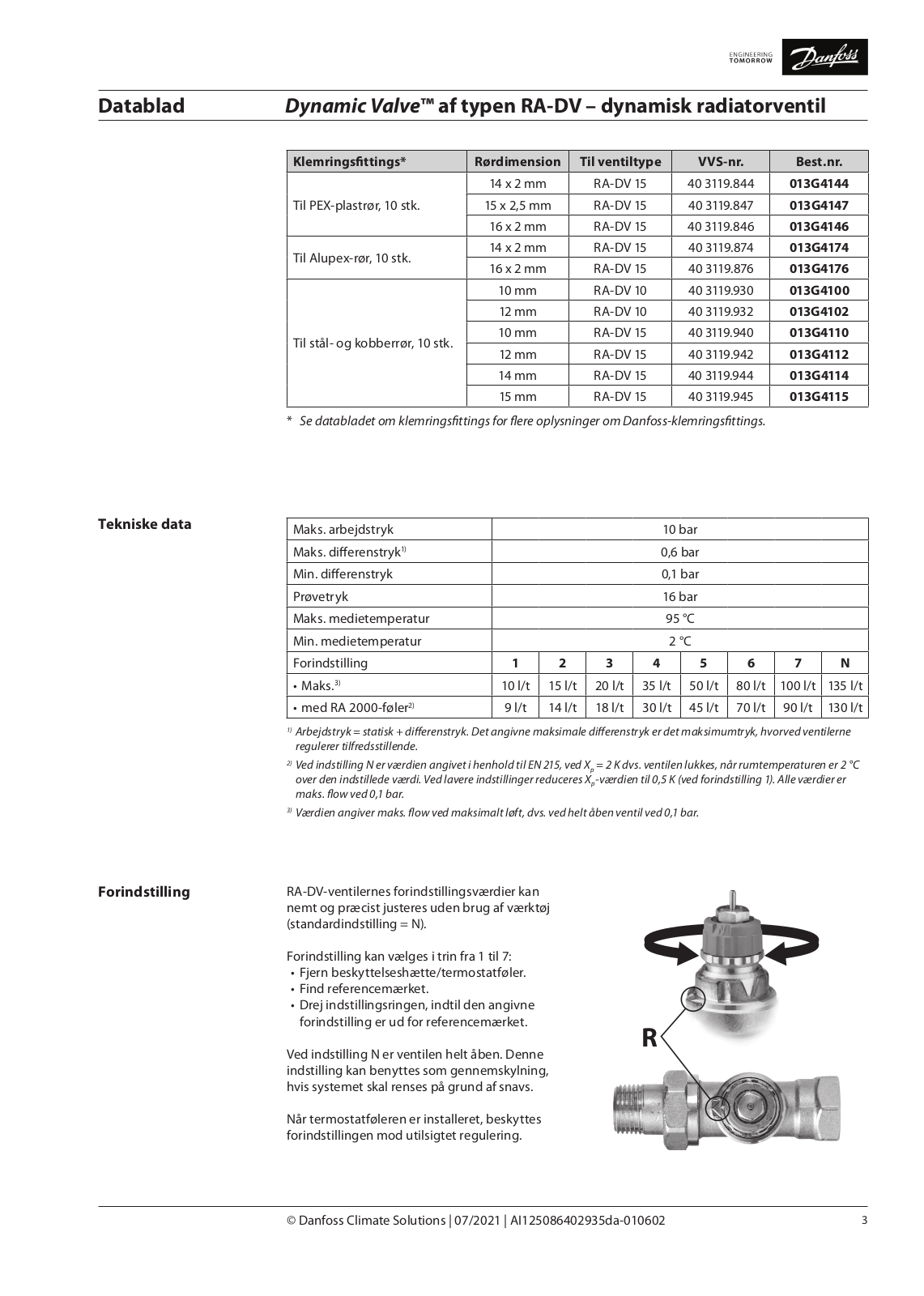

Tilbehør |
|
|
|
|
|
|
|
|
|
|
|
|
VVS-nr. |
Best.Nr. |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
Pakdåse, 10 stk. |
|
|
|
|
|
|
|
|
|
|
40 3219.000 |
013G0290 |
||||
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
∆p-værktøj til pumpeoptimering |
|
|
|
|
|
|
|
40 6948.990 |
013G7861 |
|||||||
|
Ventil sæt med regulator 5 stykker |
|
|
|
|
|
|
|
40 3284.930 |
013G7831 |
|||||||
|
PFM100 |
|
|
|
|
|
|
|
|
|
|
|
40 6948.960 |
003L8260 |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
© Danfoss Climate Solutions | 07/2021 | AI125086402935da-010602 |
