Tekninen esite RA-C venttiili
Jäähdytys- ja lämmityspiireihin
RA-C venttiilit
RA-C 15 venttiili
Yhdessä Danfoss omavoimaisten- ja elektronisten säätimien kanssa, RA-C venttiili muodostaa täydellisen yhdistelmän jäähdytys- ja
lämmityspiirien säätöön.
RA-C venttiilissä on 4 esisäätöarvoa. Täten
varmistetaan että oikea määrä vettä pääsee
jokaiseen jäähdytyspiiriin. Venttiilissä on molemmissa päissä ulkokierre mikä mahdollistaa
RA-C 20 venttiili
asennuksen moniin erillaisiin putkityyppeihin.
RA-C venttiili on normaalisti auki oleva venttiili. Sovellutuksissa omavoimaisten säätimien
FEK ja FED kanssa on varmistuttava siitä että
Tämän lisäksi Danfoss tarjoaa kattavan vali-
koiman liittimiä (katso takasivu).
jäähdytysventtiili avautuu kun huonelämpötila
nousee yli asetetun arvon.
Tekniset tiedot
Venttiili Tilausnro. Liitäntä k
RA-C 15 013G3094 2 x G 3/4 A 0,30 0,55 0,75 0,90 1,20
RA-C 20 013G3096 2 x G 1 A 0,80 1,10 1,70 2,60 3,30
1) kv-arvo ilmoittaa virtaman (Q) m3/h paine-erolla 1 bar läpi venttiilin. Esisäätöarvolla N kv-arvo ilmoitetaan Xp = 3 K. Xp-arvo alentuu pienemmällä esisäätöarvolla, eli k
2) Maksimi paine-eron rajoissa säätötoiminta on optimaalista. Jottei patteriverkostossa kehittyisi häiritsevää ääntä, tulee pumpun ylimitoitusta
välttää. Suositus paine-ero venttiilin yli 0,1 - 0,3 bar. Paine-eroa voidaan säätää tarvittaessa Danfoss paine-erosäätimillä.
-arvo esisäätöarvolla 1 on Xp = 1K.
v
Esisäätö
Esisäätöarvot: kv-arvo 1), m3/h Maks. Maks.
1 2 3 N paine ero
käyttö- paine-
vs
10 bar 0,6 bar 16 bar 5 - 120 °C
Esisäätö tehdään ilman työkalua helposti ja
Testi- Veden
paine lämpötila
2)
tarkasti;
- Irroita anturi
- Nosta esisäätöpyörää
-Käännä esisäätöpyörää halutun arvon koh-
dalle. Esisäätö voidaan asettaa arvoihin:
1,2,3 ja N.
- Laske esisäätöpyörä alas
Arvolla N venttiili on auki (esim. huuhtelutilanteessa). Asteikon ulkopuolisia arvoja ei
tule käyttää (viivoitetut alueet).
Anturi peittää esisäädön.
Esisäätöalue
CD-ST VD.33.U1.20 © Danfoss 05/99 1
Tekninen esite Sisäilmaston säätö: RA-C venttiili
Paine ja ääniolosuhteet Järjestelmän eri laitteilla on erilaiset vaatimuk-
set. Tämä koskee veden lämpötilaa, putkityyppiä ja putken halkaisijaa sekä
jäähdytetyissä välikatoissa että puhallin- ja
induktiopattereissa.
Jäähdytetyissä välikatoissa sekä puhallin- ja
induktiopattereissa käytetään suhteellisen
Rakenne
RA-C 15
RA-C 20
suurta paine-eroa ja virtaamaa normaali
lämmitysjärjestelmään verrattuna. Tästä saattaa aiheutua äänihaittoja.
RA-C venttiili on erityisesti suunniteltu vastaamaan näitä vaatimuksia, riippumatta siitä
käytetäänkö omavoimaista tai elektronista
säädintä.
1. Tiivistepesä
2. O-rengastiiviste
3. Kara
4. Tiiviste
5. Palautusjousi
6. Asettelu osoitin
7. Runko
8. Vaimennin
Mitat
RA-C 15
RA-C 20
Veden kanssa kosketuksissa olevat osat
Venttiilirunko ja muut metalliosat
Kara
Kuristusrengas PPS
O-rengastiiviste EPDM
Venttiilin kartio NBR
Karan tappi Kromiteräs
Vaimennin PP
Sinkkikadon kestävää
messinkiä
Sinkkikadon kestävää
messinkiä
2 VD.33.U1.20 © Danfoss 05/99 CD-ST
Tekninen esite Sisäilmaston säätö: RA-C venttiili

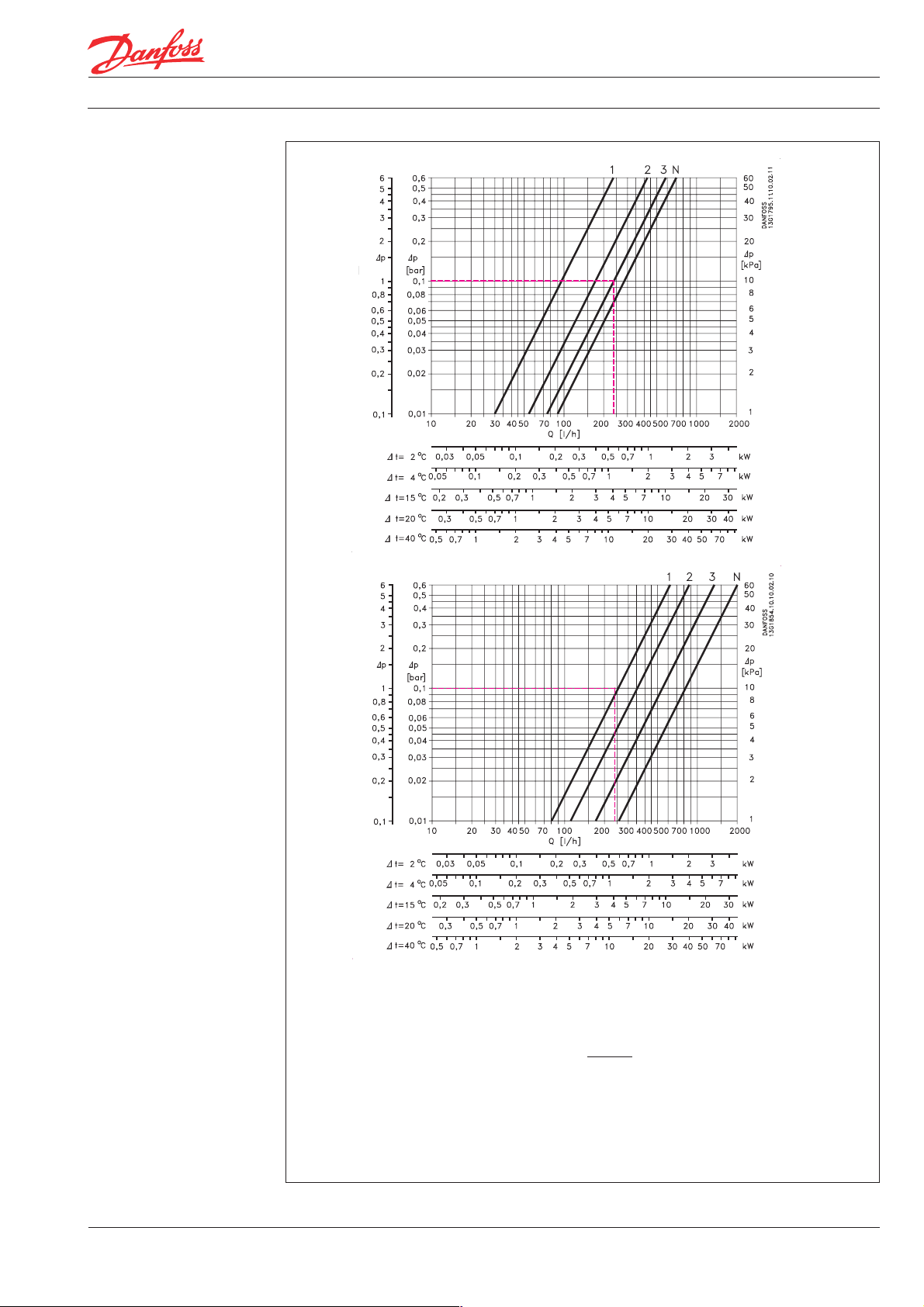

Painehäviökäyrästöt
RA-C 15
[mvp]
RA-C 20
[mvp]
Mitoitus esim., jäähdytetty välikatto
Jäähdytystarve: ..................................... F = 0,55 kW
Lämpötilan nousu: ...................................... Dt = 2 °C
Paine-ero: ............................................. Dp = 0,1 bar
Laskettu vesimäärä:k
550
= = 237 l/h
v
2 x 1,16
Asetusarvo löytyy painehäviökäyrästöistä:
RA-C 15: Esisäätöarvo 3.
RA-C 20: Esisäätöarvo 1.
Kapasiteetti suhdealuella on 1 – 3 K
CD-ST VD.33.U1.20 © Danfoss 05/99 3
Tekninen esite Sisäilmaston säätö: RA-C venttiili
Liittimet
PEX muoviputki
Kytkentä käyttöpaine lämpötila
G 3/4", 16x1,5 mm 013G4157 6 bar 10 bar 95° C
sisäkierre 16x2 mm 013G4156
Alupex putki
Kytkentä käyttöpaine lämpötila
G 3/4", 16x2 mm 013G4186 6 bar 10 bar 95° C
sisäkierre 16x2,25 mm 013G4187
Teräs- ja kupariputket
Kytkentä käyttöpaine lämpötila
G 3/4", 14 mm 013G4124
sisäkierre 15 mm 013G4125 10 bar 16 bar 120 °C
G 1”
Putkikoko Tilausnro.
12x2 mm 013G4152
13x2 mm 013G4153
14x2 mm 013G4154
15x2,5 mm 013G4155
16x2,2 mm 013G4163
17x2 mm 013G4162
18x2 mm 013G4158
18x2,5 mm 013G4159
20x2 mm 013G4160
20x2,5 mm 013G4161
Putkikoko Tilausnro.
12x2 mm 013G4182
14x2 mm 013G4184
15x2,5 mm 013G4185
18x2 mm 013G4188
20x2 mm 013G4190
20x2,5 mm 013G4191
Putkikoko Tilausnro.
10 mm 013G4120
12 mm 013G4122
16 mm 013G4126
18 mm 013G4128
18 mm 013U0134
22 mm 013U0135
Maks.
Maks.
Maks.
Testipaine
Testipaine
Testipaine
Maks. veden
Maks. veden
Maks. veden
VD.33.U1.20 © Danfoss 05/99 CD-ST
