Datu lapa
RA-C vārsti dzesēšanas un sildīšanas ķēdēm
Produkti
RA-C 15 RA-C 20
Savienojumā ar Danfoss pašdarbojošiem un elektroniskiem kontroles mehānismiem, RA-C vārsti
veido ideālu dzesēšanas un sildīšanas sistēmu
RA-C vārstam ir 4 uzstādījumi, tādējādi katrai
dzesēšanas ķēdei tiek nodrošināts nepieciešamais
ūdens daudzums. Piemērots PN16 instalācijām.
kontroles mehānismu.
RA-C vārsts parasti ir atvērts. Ja ir pieslēgti pašdarbojošies FEK vai FED tipa sensori, tiek nodrošināta
dzesēšanas vārsta atvēršanās, istabas temperatūrai
pārsniedzot uzstādīto līmeni.
Vārstam ir divas ārējās vītnes, līdz ar to ir iespējams
uzmontēt dažāda resnuma cauruļu furnitūru.
Papildus Danfoss piedāvā arī plašu furnitūras izvēli
(sk. pēdējo lapu).
Specifikācijas
Iepriekšējie uzstādījumi:
kv - vērtība 1), m3/h
1 2 3 N
Vārsts
Savieno-
jumi
RA-C 15 2 x G ¾ A 0,30 0,55 0,75 0,90 1,20
RA-C 20 2 x G 1 A 0,80 1,10 1,70 2,60 3,30 013G3096
1)
kv-vērtība norāda plūsmu (Q) pie 1 bāra spiediena starpību (∆p) caur vārstu. Pie sākotnējā uzstādījuma N kv-vērtība ir norādīta pie Xp = 3 K.
Xp vērtība samazinās pie zemākā sākotnējā uzstādījuma, tādējādi kv-vērtība uzstādījumam 1 ir norādīta kā Xp = 1 K.
2)
Noslēgšanas funkcija atļauta pie PN10.
3)
Maksimālā norādītā spiediena starpība ir maksimālais spiediens, pie kura vārsti var pareizi darboties. Kā ar jebkuru ierīci, kas samazina
spiedienu sistēmā, pie noteiktas plūsmas / spiediena apstākļiem, var rasties troksnis. Vārstuļos ieteicamā spiedienu starpība ir starp 0,1 un 0,3
bāriem. Spiediena starpību var samazināt, lietojot Danfoss spiediena starpības regulatorus.
k
VS
Maksimālais
darba
spiediens
Maksimālais
diferenciāļu
2)
spiediens
3)
Testa
spiediens
Ūdens
temperatūra
16 bar 0,6 bar 24 bar -10 - 120 ˚C
Koda nr.
013G3094
Pamatuzstādīšana
Ar RA-C tipa korpusu aprīkota vārstuļa palīdzību
aprēķināto parametru var uzstādīt viegli un precīzi
pat bez īpašiem instrumentiem:
• noņemietaizsargvākuvaisensoraelementu,
• pacelietuzstādīšanasgredzenu,
• pagriezietuzstādīšanasgredzenaskalulīdz
vajadzīgā vērtība atrodas pretī atsauces zīmei,
• atlaidietuzstādīšanasgredzenu.
Pamatuzstādīšanas zonas
Sākotnējā uzstādīšana var tikt uzstādīta uz vērtībām
1-2-3 un N.
Pie N vērtības vārsts ir pilnīgi atvērts. Nevajadzētu
izvēlēties vērtības tumšāk iezīmētajās zonās.
Kad sensora elements ir uzmontēts, sākotnējā
uzstādīšanas skala tiek paslēpta un tādējādi tiek
nodrošināta pret nevajadzīgu pārregulēšanu.
DKCD VD33U425 © Danfoss 06/2011 1
Datu lapa RA-C vārsti dzesēšanas un sildīšanas ķēdēm
Spiediens un trokšņi
Konstrukcija
Dažādiem sistēmas komponentiem tiek uzstādītas
dažādas prasības.
Tas ir saistīts ar ūdens temperatūru, dzesēšanas
griestiem un ventilatoru gredzeniem / indukcijas
vienībām izvēlēto cauruļu veidiem un cauruļu
izmēriem, kā arī ar dzesēšanas ķēžu struktūru.
Dzesēšanas griestiem un ventilatoru gredzeniem
/ indukcijas vienībām, salīdzinot ar parastajām
RA-C 15
RA-C 20
sildīšanas sistēmām, bieži tiek lietota relatīvi liela
spiediena starpība un ūdens plūsma. Tas var radīt
nepatīkamustrokšņus.
RA-C vārsts ir īpaši izstrādāts, lai atbilstu šīm
prasībām neatkarīgi no tā, vai tiek lietoti pašdarbojošies vai elektroniskie kontroles mehānismi.
1. Blīvslēga aizzīmogojums
2. O-gredzens
3. Spiediena tapa
4. Aizzīmogojums
5. Regulācijas atspere
6. Sākotnējās uzstādīšanas ieliktnis
7. Vārsta korpuss
8. kv- uzgalis
Izmēri
RA-C 15
RA-C 20
Materiāli, kas nonāk saskarē ar ūdeni
Vārsta korpuss un citas
metāla daļas
Vārpsta Nerūsējošs misiņš
Droseles uzgalis PPS
O-gredzens EPDM
Vārsta konuss NBR
Spiediena tapa blīvslēga
aizzīmogojumā
Uzgalis PP
Nerūsējošs misiņš
Hromēts tērauds
2 VD33U425 © Danfoss 06/2011 DKCD
Datu lapa RA-C vārsti dzesēšanas un sildīšanas ķēdēm

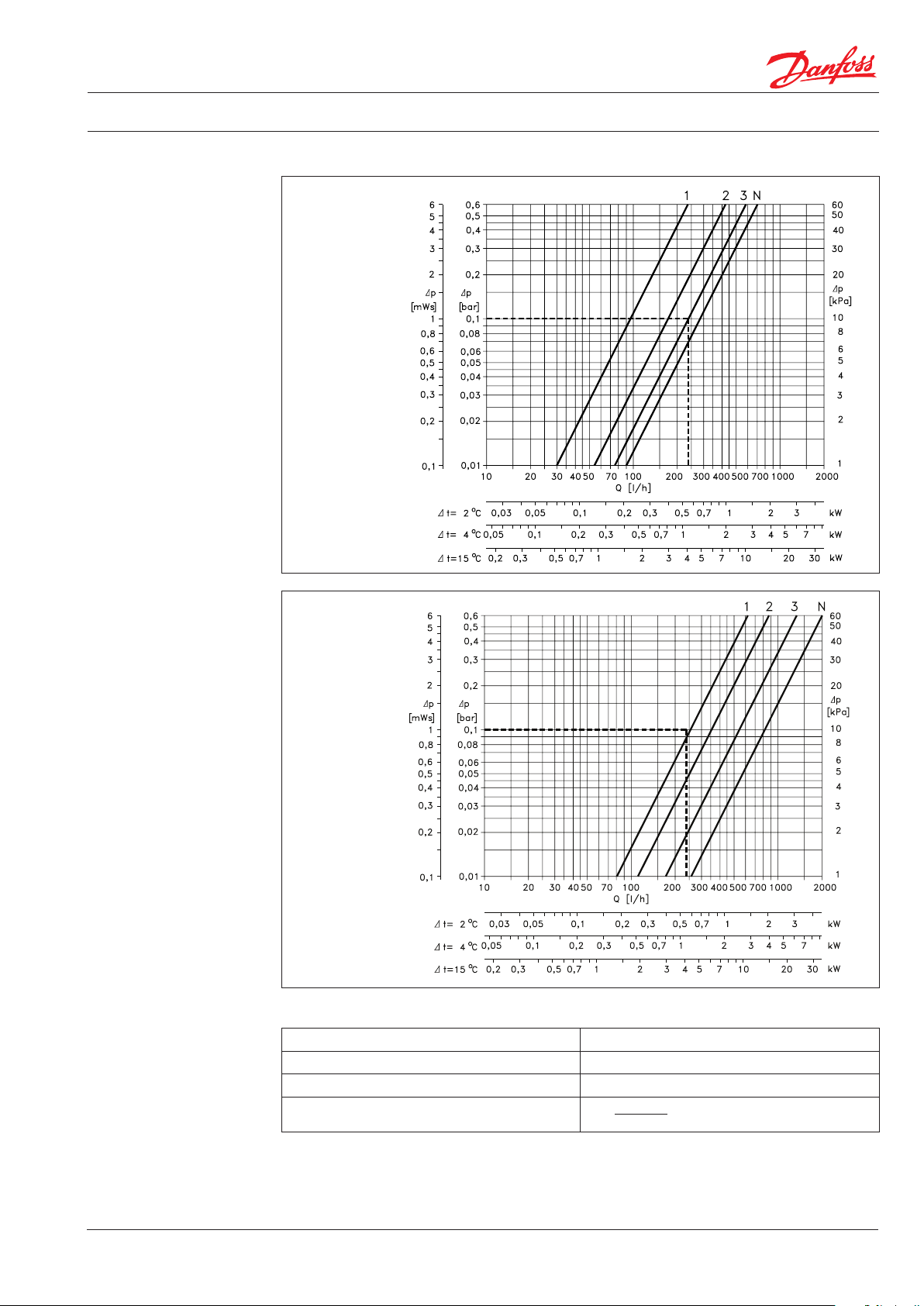

Jaudas
RA-C 15
[mwg]
RA-C 20
[mwg]
Piemērs lielumiem (dzesētie griesti):
Dzesēšanasjaudaspatēriņš Φ = 0,55 kW
Sistēmas temperatūras pieaugums Δt = 2 °C
Diferenciāļu spiediens Δp = 0,1 bar
Aprēķinātais ūdens daudzums: Q = = 237 l/h
550
2 x 1,16
Diagrammā atrodamais uzstādījums: RA-C 15: iepriekšējā uzstādījuma vērtība 3
RA-C 20: iepriekšējā uzstādījuma vērtība 1
Jaudas, kur P-josla atrodas starp 1 un 3 K.
DKCD VD33U425 © Danfoss 06/2011 3
Datu lapa RA-C vārsti dzesēšanas un sildīšanas ķēdēm
Piederumi: Furnitūra
PEX plastmasas caurulēm
Savienojums
G ¾”, iekšējā vītne
LU caurulēm
Savienojums
G ¾”, iekšējā vītne
Caurules
izmēri
12 x 2 mm 6 bar 10 bar 95 ˚C 013G4152
13 x 2 mm 6 bar 10 bar 95 ˚C 013G4153
14 x 2 mm 6 bar 10 bar 95 ˚C 013G4154
15 x 2.5 mm 6 bar 10 bar 95 ˚C 013G4155
16 x 1.5 mm 6 bar 10 bar 95 ˚C 013G4157
16 x 2 mm 6 bar 10 bar 95 ˚C 013G4156
16 x 2.2 mm 6 bar 10 bar 95 ˚C 013G4163
17 x 2 mm 6 bar 10 bar 95 ˚C 013G4162
18 x 2 mm 6 bar 10 bar 95 ˚C 013G4158
18 x 2.5 mm 6 bar 10 bar 95 ˚C 013G4159
20 x 2 mm 6 bar 10 bar 95 ˚C 013G4160
20 x 2.5 mm 6 bar 10 bar 95 ˚C 013G4161
Caurules
izmēri
12 x 2 mm 6 bar 10 bar 95 ˚C 013G4182
14 x 2 mm 6 bar 10 bar 95 ˚C 013G4184
15 x 2.5 mm 6 bar 10 bar 95 ˚C 013G4185
16 x 2 mm 6 bar 10 bar 95 ˚C 013G4186
16 x 2.25 mm 6 bar 10 bar 95 ˚C 013G4187
18 x 2 mm 6 bar 10 bar 95 ˚C 013G4188
20 x 2 mm 6 bar 10 bar 95 ˚C 013G4190
20 x 2.5 mm 6 bar 10 bar 95 ˚C 013G4191
Maksimālais
darba
spiediens
Maksimālais
darba
spiediens
Testa
spiediens
Testa
spiediens
Maksimālā
plūsmas
temperatūra
Maksimālā
plūsmas
temperatūra
Koda Nr.
Koda Nr.
Tērauda un vara caurulēm
Savienojums
G ¾”, iekšējā vītne
G 1”
Caurules
izmēri
10 mm 16 bar 24 bar 120 ˚C 013G4120
12 mm 16 bar 24 bar 120 ˚C 013G4122
14 mm 16 bar 24 bar 120 ˚C 013G4124
15 mm 16 bar 24 bar 120 ˚C 013G4125
16 mm 16 bar 24 bar 120 ˚C 013G4126
18 mm 16 bar 24 bar 120 ˚C 013G4128
18 mm 16 bar 24 bar 120 ˚C 013U0134
22 mm 16 bar 24 bar 120 ˚C 013U0135
Maksimālais
darba
spiediens
Testa
spiediens
Maksimālā
plūsmas
temperatūra
Koda Nr.
4 VD33U425 © Danfoss 06/2011 DKCD
