Datablad
Radiatorthermostaten RA 2000 Regelelementen - afstandsbediening
Toepassing
De afstandsbediening wordt toegepast in situaties waar het verwarmingslichaam moeilijk toegankelijk is, bijvoorbeeld bij convectorputten, radiatoren met ombouw en bij vloerverwarming. De instelknop van de afstandsbedienig, waarin zich ook de temperatuurvoeler bevindt, wordt gemonteerd op een plaats waar de ruimtetemperatuur goed gevoeld kan worden en die tevens voor de bediening goed bereikbaar is.
Voor speciale inbouwomstandigheden is ook een uitvoering met voeler op afstand leverbaar.
De kleurstelling, de vormgeving en kompakte afmetin-
gen maken een individuele aanpassing aan de verschillende inbouwen ruimtesituaties mogelijk. De Danfoss afstandsbedieningselementen kunnen eenvoudig op de muur, op inbouwdozen of kabelgoten worden gemonteerd.
De elementen passen op alle Danfoss RA-afsluiters. Alle elementen hebben een vorstbeveiligingsfunktie en het instelbereik is te begrenzen of te blokkeren.
De afstandsbedieningselementen zijn zelfwerkende proportionele regelaars die ontwerpen met een kleine P-band mogelijk maken. De technische eigenschappen in combinatie met de RA-afsluiters voldoen aan de eisen van de Europese norm EN 215-1.
Eigenschappen |
- thermostatisch, zonder hulpenergie, werkende |
- hoog cv-comfort en optimale benutting van “gratis” |
|
ruimtetemperatuurregelaar |
warmte |
|
- instelbereik te begrenzen of te blokkeren |
- eenvoudig van afstandsvoeler resp. afstandsbediening |
|
- hoge regelnauwkeurigheid en lange levensduur |
te winden capillair |
|
dankzij uniek balgsysteem en gesmeerde O-ring |
- in elk interieur passend uiterlijk (RAL 9010) |
|
- hysterese (dode slag bij omkeren klepbeweging) |
- uitgebreide keuze bijpassende regelafsluiters. Alle |
|
regelaar+afsluiter slechts 0,38 K(°C) |
combinaties voldoen aan EN 215-1. |
|
- stabiel regelgedrag ook bij kleine P-band resp. kleine |
- inbus-bevestiging met anti-diefstal borgpal. |
|
afsluiteropening |
|
|
|
|
EN 215 en ISO 9000 keur |
Danfoss radiatorthermostaten type RA 2000 zijn |
|
|
vervaardigd volgens hoge, volledig aan de nieuwe |
|
|
Europese standaard EN 215 beantwoordende, pro |
|
|
ductienormen in fabrieken en werkplaatsen waarvan |
|
|
de beschikbare faciliteiten voldoen aan de ISO 9000 |
|
|
maatstaven. |
|
|
|
|
Constructie en werking
1. Verwisselbare adapter
2. Verstelelement met trekoog
3. Verstelbalg
4. Capillair, opgerold
5. Instelknop
6. Bedieningsbalg
7. Afstandsvoeler (RA 8564)
Het element werkt met een vloeistofgevuld balgsysteem dat reageert op de ruimtetemperatuur. Wanneer de temperatuur daalt, krimpt de vloeistof en trekt de verstelbalg samen waardoor de afsluiter verder opent. Daardoor wordt de warmtetoevoer naar het verwarmingslichaam met die hoeveelheid verhoogd die nodig is voor de gewenste ruimtetemperatuur. Wanneer de temperatuur stijgt, zet de verstelbalg uit en gaat de afsluiter verder dicht, zodat de warmtetoevoer verminderd wordt.
DKCD
VDUPC211 © Danfoss 8/2011 |
1 |
Datablad |
Regelelementen - afstandsbediening |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Technische gegevens en |
Afstandsbediening |
|
|
|
|
|
|
bestelnummers |
Type |
Uitvoering |
instelbereik |
instelschaal1) |
capillairlengte2) |
Bestelnummer |
|
|
RA 5062 |
Ingebouwde voeler |
|
|
2 m |
013G5062 |
|
|
|
|
|
|
|
|
|
|
RA 5065 |
Ingebouwde voeler |
8-28 ºC |
1-5 |
5 m |
013G5065 |
|
|
|
|
|
|
|
||
|
RA 5068 |
Ingebouwde voeler |
8 m |
013G5068 |
|
||
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
RA 8564 |
Afstandsvoeler |
|
|
2 + 2 m |
013G8564 |
|
|
|
|
|
|
|
|
|
1)Bij Xp = 2K (De afsluiter is bij een 2K hogere temperatuur gesloten)
2)Afstandsbedieningen met 10, 12 of 15m capillairlengte op aanvraag
Toebehoren
Omschrijving |
Bestelnummer |
Reserve adapter voor RA2000 afsluiters |
013G5191 |
Adapter voor RAVL afsluiters (nek 26 mm) |
013G5192 |
Adapter voor RAV afluiters (nek 34 mm) |
013G5193 |
Adapter voor M30 x 1,5 bevestiging |
013G5194 |
Temperatuurinstelling
10 |
14 |
18 |
22 |
26 |
30°C |
|
|
|
|
||
* |
1 |
2 • • • 3 • • • 4 |
5 |
||
8 |
12 |
16 |
20 |
24 |
28°C |
* Vorstbeveiligingsinstelling
De getallen op de instelknop komen ongeveer overeen met de temperaturen volgens bovenstaande schaal. De aangegeven waarden zijn richtlijnen omdat de werkelijke ruimtetemperatuur vaak afhankelijk is van montagepositie, omgevingsfactoren enz.

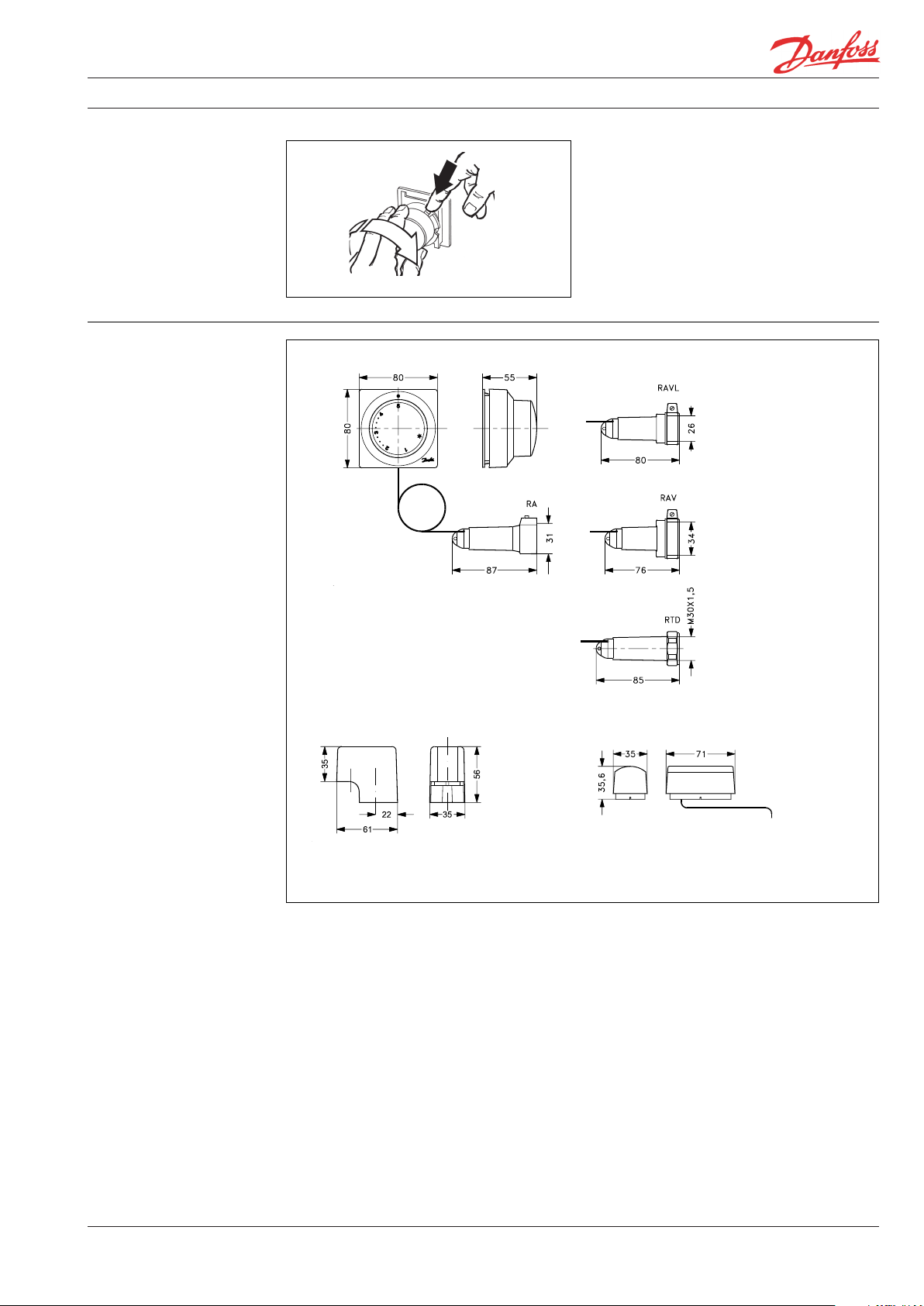

Selectie en montage
<60 mm >
De afstandsbediening kan op de muur, op een inbouwdoos of een kabelgoot gemonteerd worden. De gaten in de montagevoet zijn afgestemd op standaard inbouwen opbouwdozen.
Voor een fraaie montage kunnen de balg en het capillair
door een buis met diameter 1" worden getrokken. Niet benodigd capillair blijft opgerold onder de instelknop.
2 |
VDUPC211 © Danfoss 8/2011 |
D K C D
