Danfoss RA 2980, RA 2982 Data sheet [nl]

Datablad

Radiatorthermostaten RA2000, Regelelementen ‑
standaard model

Toepassing

Eigenschappen

EN 215‑ en ISO 9000‑keur

ingebouwde voeler
RA 2980

‑thermostatisch, zonder hulpenergie, werken de

ruimtetemperatuurrege laar
‑instelbereik te be gre nzen of te blok keren
‑hoge regelnauwkeurig heid en lange levens duur

dankzij uniek balgsysteem en ge smeerde O‑ring
‑hysterese (dode slag bij omkeren klep bewe ging)

regelaar+af sluiter slechts 0,38 K(°C)
‑stabiel regelgedrag ook bij kleine P‑band resp. kleine

afsluiteropening

Danfoss radiatorthermosta ten type RA 2000 zijn
ver vaardigd volgens hoge, vol ledig aan de nieuwe
Europe se standaard EN 215 beant woorden de, pro‑
ductie normen in fabrieken en werkplaat sen waarvan
de beschik bare faciliteiten vol doen aan de ISO 9000
maat staven.

voeler op afstand
RA 2982

De standaard regel elementen omvatten uit voe rin gen
met inge bouwde voeler en met voe ler op afstand.
Een regelele ment uit deze serie kan worden gecombi‑
neerd met regelafslui ters:
‑ met voorinstelbare begrenzing: type RA‑N, ‑UN, UR en

afsluitercombinatie RA‑K

‑

met vaste maximum doorlaat: type RA‑FN, en RA‑G
Stan daard regele menten kunnen univer seel wor den
toege past mits geen gevaar bestaat voor diefstal,
bescha di ging of onoordeel kundig ge bruik. In dat geval
het vandaalbestendige mo del toepassen
Voor combinatie met Danfoss regel afsluiters type RAV
en RAVL dan wel met Hei meier of MNG af slui ters, los of
als in radiator geïnte greerde inserts, zijn RAV(/L) ver‑
vangings‑ of RAE‑K ele menten met aange paste voet en
bevestiging beschikbaar.

‑hoog cv‑comfort en optimale benutting van “grat is”

warmte

‑eenvoudig van afstands voeler resp. afstands bediening

te win den ca pil lair
‑in elk interieur pas send uiterlijk (RAL 9016)
‑uitgebreide keuze bijpassende regelaf slui ters. Alle

combi naties vol doen aan EN 215‑1.
‑“click”‑be vesti ging met anti‑diefstal borgpal.

Constructie en werking

1. Ingebouwde voeler

2. Balgelement

3. Instelknop

4. Instelveer

5. Drukstift

6. Voeler op afstand

7. Capillair

voeler op afstand

ingebouwde voeler

DKCD VDULS210 © Danfoss 9/2011 1

Voeler, balgelement en capillair zijn gevuld met een
kleine hoeveel heid vloei stof en voor de rest met damp
van deze vloeistof. De vloei stof con den seert op de
koudste, dus t.o.v. de warme af slui ter meest ge ïso leer de,
plaats en dat is de voeler. De dampspanning stijgt en
daalt met de tem peratuur van de vloe i stof‑(spie gel).
Bij dalende ruimte(voeler)temperatuur en damp druk
worden balg en bedienings stift door de instelveer
verder naar bin nen bewogen en wordt de regel klep van
de afslui ter door de inge bouwde veer verder geopend.
Bij stijgende ruimte(voeler)temperatuur en damp druk
drukt de balg de bedie nings stift tegen de in stel veer in
verder naar bui ten en wordt de regelklep van de af slui‑
ter tegen de eigen veer in verder geslo ten.
Een beveiligingsveer voor komt beschadiging van de
klepzitting t.g.v. de bij hoge ruim tetem pera tu ren optre‑
dende grote sluitkrachten.
T.g.v. de relatief geringe meetenergie reage ren ele‑
menten met vloeistofdamplading snel en nauw keu rig
op veran de rin gen in de ruimtetempe ratuur.

Datablad

2 VDULS210 © Danfoss 9/2011 DKCD

Omsch rijving Bestelnummer

Hulpgereedschap voor demontage diefstalbeveiliging

013G1236

Diefstalbeveiliging (20 st.)

013G5245

Temperatuurbegrenzer

013G1215

Regelelementen ‑ standaard model

Technische gegevens en
bestelnummers

Instellingen

Regelelementen met "click"‑bevestiging

Type Uitvoering1) Instelbereik
RA 2980 ingebouwde voeler 013G2980
RA 2982 voeler op afstand 0‑2 m 013G2982

1) Het capillair van de uitvoeringen met voeler op afstand en met afstandsbediening is rond de voeler resp. rond het balghuis
gewonden en kan tot de gewenste lengte worden afgerold.

2) Dit bereik geldt bij een afsluiteropening van kv2, de doorlaat kv bij een ruimte(voeler)temperatuur gelijk aan de ingestelde
waarde. De afsluiter is pas volledig gesloten bij een ruimte(voe ler)tempe ratuur die 2 graden boven deze ingestelde waarde ligt.
Met z.g. range displacer (zie “Toebehoren”) kan instelbereik worden verlaagd tot 2‑24 °C.

5 ‑ 26 °C 1 ‑ 5

2)

Instelschaal Voelertemp. Bestelnummer

max. 60 °C

Toebehoren

 = vorstbeveiliging

7 9,5 14 17 20 23 26 28°C

l  1 2 • • 3 • • 4 5 l

5 7,5 13 15 18 21 24 26°C

RA 2980 /82

De van 1 tot 5 lopende instelschaal voor de gewenste
ruimtetempera tuur geeft, conform Euro norm EN 215‑1,
de voelertemperatuur die nodig is om de regel klep tot
kv2 (Xp = 2 gra den) te openen.

een veilig v orst vrij niveau ge handhaafd.

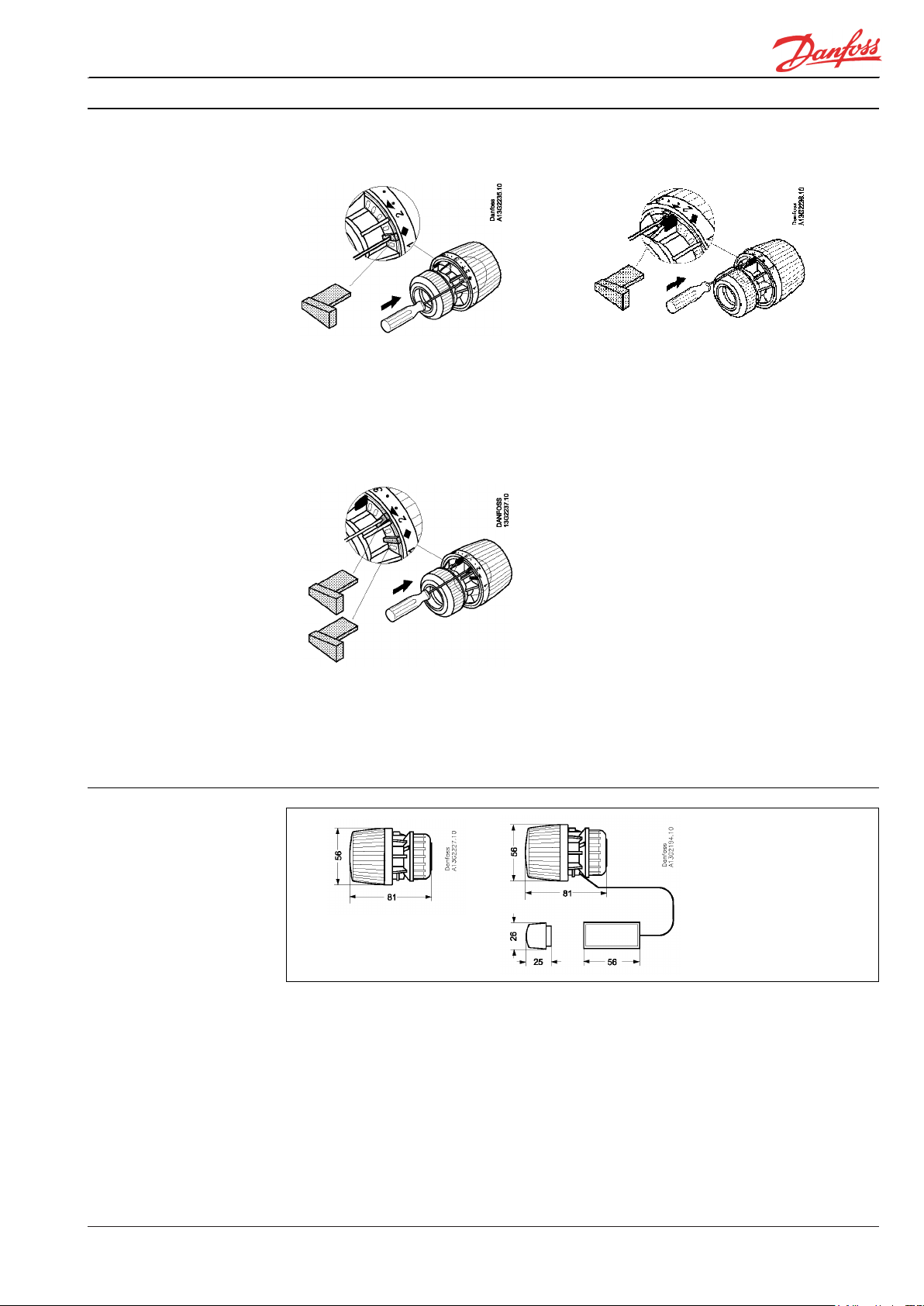

Het in stelbereik kan op een bepaalde mini mum en/
of maximum waarde worden begrensd of op een

bepaalde vaste instelling worden geblok keerd.
De regelklep zal dus pas bij een 2 graden hoge re
ruimte tempe ra tuur volledig sluiten.
Bij keuze van de met een * ge merkte instel ling, de vors‑
tbe vei li gingsst and, wordt de ruimtetem peratuur op

Selectie en montage

Regelelement d.m.v. click‑verbinding op af sluiter
bevestigen en desgewenst anti‑diefstal borgpal
indrukken.

De meetomstandigheden in het vertrek zijn maatgevend voor de keuze van de voeleruitvoering en van de plaats
waar de voeler moet worden aangebracht.

Regelelement met ingebouwde voeler
Afsluiterspindel moet HORIZONTAAL liggen.

Regelelement met voeler op afstand
Afsluiterspindel mag zowel horizontaal als vertikaal
liggen.
