Datu lapa
RA 2000 tipa termostatiskie sensori
Pielietojums
RA 2944
RA sērijas ietvaros tiek ražoti daudzi
radiatoru termostati visām centrālapkures un
centralizētās siltumapgādes sistēmām.
RA ir tiešās darbības proporcionāls
regulators ar nelielu P joslu.
RA sensoru sērijā ietilpst:
• RA 2944: iebūvēts sensors ar salu
Aizsardzība, temperatūras diapazons 5-26 °
C, Iekārtas ierobežošanai un bloķēšanai
Temperatūras iestatījums. Vērtējums par
enerģiju Efektivitāte. RA 2944 ir aprīkots
ar snap-lock mehānismu Kas nodrošina
ātru, stingru un ilgstošu darbību Sensora
montāža.
Turklāt RA 2944 ir labvēlīga temperatūras
ierobežošanas funkcija, lai nodrošinātu
klientam maksimālu elastību.
• RA 2992: atdalītais sensors ar aizsalšanas
aizsardzību, temperatūras diapazons 5 26 °C, aprīkots ar iestatītās temperatūras
ierobežošanas un fiksēšanas iespēju.
• RA 2920: trieciendrošs modelis ar iebūvētu
sensoru un aizsalšanas aizsardzību,
temperatūras diapazons 5 - 26 °C, aprīkots
ar iestatītās temperatūras ierobežošanas un
fiksēšanas iespēju.
• RA 2922: trieciendrošs modelis ar atdalīto
sensoru un aizsalšanas aizsardzību,
temperatūras diapazons 5 - 26 °C, aprīkots
ar iestatītās temperatūras ierobežošanas un
fiksēšanas iespēju.
RA 2920RA 2992
Sensori RA 2992 un 2922 ir aprīkoti ar 2 m
garu, īpaši tievu kapilāro cauruli, saritinātu
atdalītā sensora korpusā. Kad sensors ir
uzstādīts, kapilārā caurule
jāattin nepieciešamajā garumā.
• RA 5060 sērija: atdalīts temperatūras
regulētājs ar aizsalšanas aizsardzību.
Temperatūras diapazons 8 - 28 °C, aprīkots ar
iestatītās temperatūras
ierobežošanas un fiksēšanas iespēju.
- RA 5062: kapilārās caurules garums 2 m
- RA 5065: kapilārās caurules garums 5 m
- RA 5068: kapilārās caurules garums 8 m
Ar fiksējošo mehānismu aprīkotos sensorus ir
viegli uzstādīt, neizmantojot instrumentus.
Sensoru piestiprina pie vārsta, nedaudz
piespiežot. Kad sensors atrodas savā vietā,
tiek aktivēts fiksējošais mehānisms, kas
palīdz pareizi uzstādīt sensoru.
Ja sensors tiek noņemts un uzstādīts
atkārtoti, mehānisms jāpievelk manuāli,
griežot savilcējgredzenu.
Visus termostatiskos sensorus var kombinēt
ar visiem RA 2000 vārstu korpusiem.
Tehniskie dati RA vārstu korpusiem
kombinācijā ar RA sensoriem atbilst Eiropas
standartam EN 215.
RA 5060
KEYMARK KEYMARK sertificēts atbilstoši EN 215
© Danfoss HS | 08/2017 | VDULA225
1
Datu lapa RA 2000 tipa termostatiskie sensori
Pasūtīšana un
specifikācijas
Piederumi
Tips
RA 2944 013G 294 4 Iebūvēts standarta sensors - 5 - 26 °C
RA 2992 013G 2992 Standarta, ar atdalītu sensoru 0 - 2 m 5 - 26 °C
RA 2920 013G 2982 Iebūvēts sensors ar trieciendrošu korpusu 0 - 2 m 5 - 26 °C
RA 2922 013G2922 Trieciendrošs, ar atdalīto sensoru 0 - 2 m 5 - 26 °C
RA 5062 013G50 62 Atdalīts temperatūras regulētājs 0 - 2 m 8 - 28 °C
RA 5065 013G5 065 Atdalīts temperatūras regulētājs 0 - 5 m 8 - 28 °C
RA 5068 013G50 68 Atdalīts temperatūras regulētājs 0 - 8 m 8 - 28 °C
1) Atdalītais sensors tiek piegādāts kopā ar kapilāro cauruli, saritinātu sensora korpusā. Uzstādot sensoru, kapilārā
caurule jāattin nepieciešamajā garumā.
2) Temperatūra, kas norādīta Xp = 2K, t. i., vārsts aizveras pie temperatūras, kas par 2 °C pārsniedz iestatīto istabas
temperatūru.
Izstrādājums Koda nr.
Manuālās regulēšanas poga RA vārstiem, plastmasas 013G5002
Manuālās regulēšanas poga RA vārstiem, misiņa 013G3300
Ierobežošanas tapas modelim RA 2990/92 (30 gab.) 013G1215
Ierobežošanas tapas modelim RA 2990/92 (30 gab.) 013G1237
Pretnozagšanas spraudņi modelim RA 2990/92 (20 gab.) 013G5245
Skalas pārsegs modelim RA 2920/22 (20 gab.) 013G1672
Instrumentu komplekts, sešstūru atslēga un fiksēšanas tapu atslēga 013G1236
Kompakts adapters modeļiem RA 5062/65/68 savienošanai ar RA 2000 vārstiem 013G5190
Adapters modeļiem RA 5062/65/68 savienošanai ar RA 2000 vārstiem 013G5191
Adapters modeļiem RA 5062/65/68 savienošanai ar RA 2000 vārstiem 013G5194
Kod a nr.
Modelis Kap.
caurule
1)
Temp. diapa-
zons
2)
2
© Danfoss HS | 08/2017 | VDULA225
Datu lapa RA 2000 tipa termostatiskie sensori

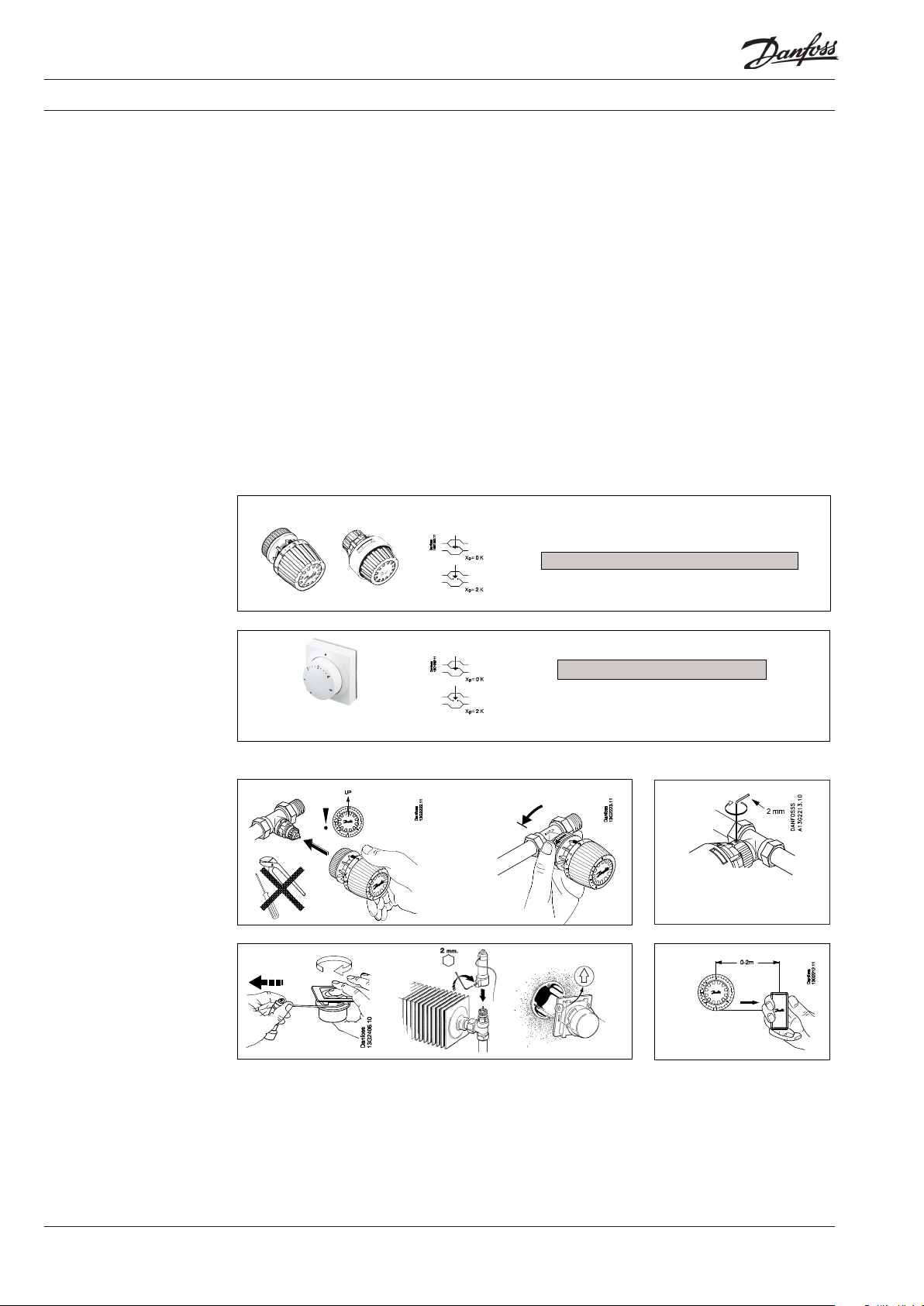

Temperatūras iestatīšana
Nepieciešamā istabas temperatūra tiek
iestatīta, pagriežot regulēšanas skalu.
Temperatūras skala attēlo korelāciju starp
skalas vērtībām un istabas temperatūru.
Norādītās temperatūras vērtības ir
paredzētas tikai informācijai, jo iegūto
istabas temperatūru bieži ietekmē
uzstādīšanas apstākļi.
Temperatūras skalas norādītas saskaņā
ar Eiropas standartiem pie Xp = 2 °C. Tas
nozīmē, ka radiatora termostati aizveras, ja
sensora temperatūra ir par 2 °C augstāka
nekā temperatūras skalā norādītā
temperatūra.
RA 2944 RA2920/22
RA sensoru iestatītās temperatūras fiksēšana
un ierobežošana tiek veikta, izmantojot
ierobežošanas tapas, kas novietotas sensora
aizmugurē.
RA 5060 tipa atdalītā temperatūras
regulētāja fiksēšana un maks./min.
robežu iestatīšana tiek veikta, izmantojot
ierobežošanas tapas.
Ierobežošanas tapas atrodas zem
regulēšanas skalas.
Procedūra aprakstīta instrukcijā.
= aizsalšanas aizsardzības iestatījums
*
7 9,5 14 17 20 23 26 28°C
l * 1 2 • • 3 • • 4 5 l
5 7,5 13 15 18 21 24 26°C
Montāža
RA 5062, RA 5065, RA 5068, 5074
10 14 18 22 26 30°C
8 12 16 20 24 28°C
1 2 • • • 3 • • • 4 5
*
* = aizsalšanas aizsardzības iestatījums
3
© Danfoss HS | 08/2017 | VDULA225
Datu lapa RA 2000 tipa termostatiskie sensori

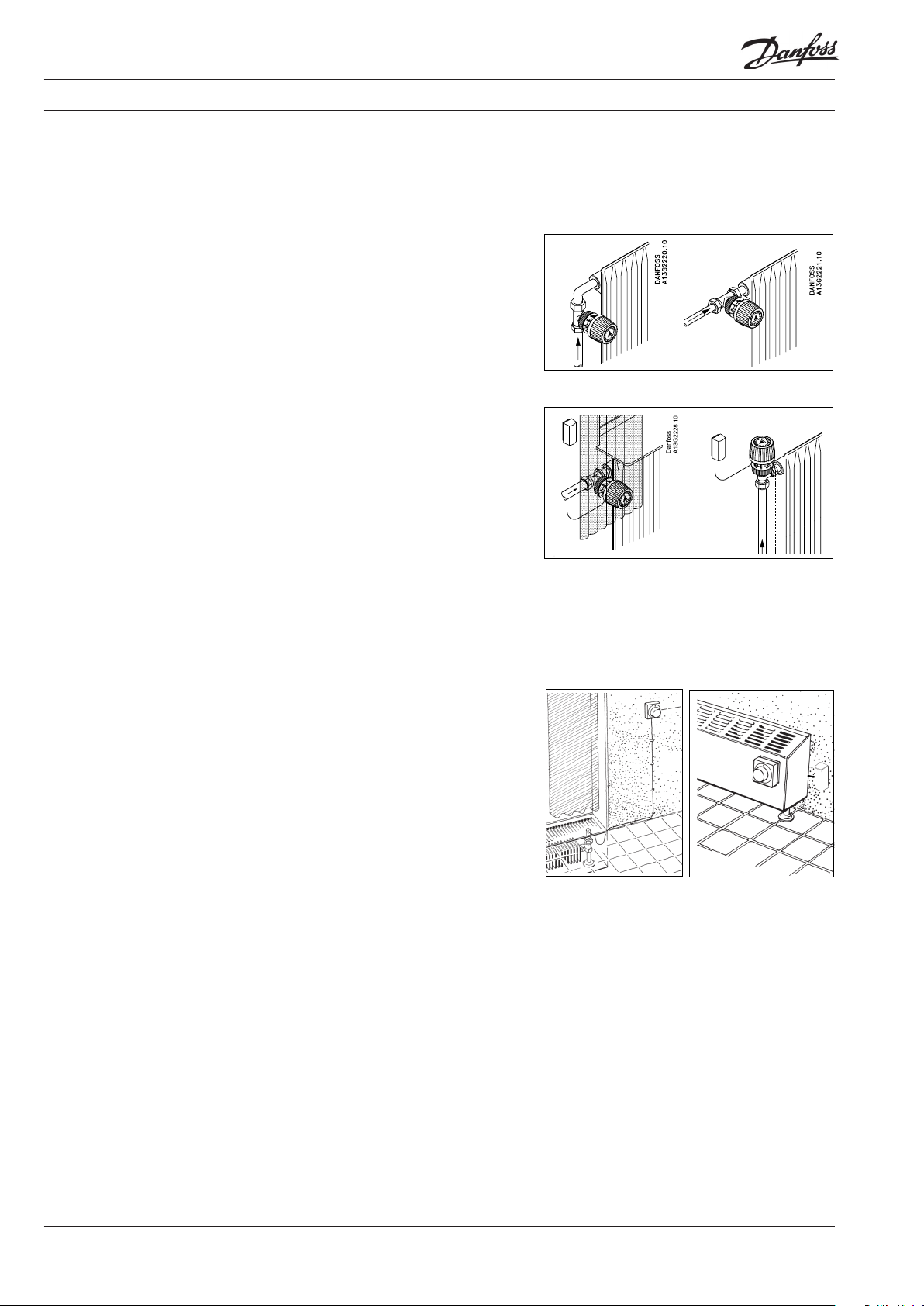

Pareizā sensora izvēle Izvēloties termostatisko sensoru, jāņem vērā šādi
kritēriji.
Sensoram vienmēr jāspēj noteikt apkārtējā gaisa
temperatūru.
Radiatoru termostati ar iebūvētiem sensoriem
vienmēr jāuzstāda horizontāli, lai apkārtējais gaiss
var brīvi cirkulēt ap sensoru.
Uzņēmums Danfoss neiesaka uzstādīt iebūvētos
sensorus vertikāli, jo siltums no vārsta korpusa un,
iespējams, arī no ribu caurulēm traucēs pareizu
termostata darbību.
Radiatoru termostati ar atdalīto sensoru
Šādi termostati jāizmanto, ja:
- sensoru aizsedz aizkari,
- sensora darbību ietekmē ribu caurules,
- sensora darbību ietekmē caurvējš,
- sensors jāuzstāda vertikāli, ja blakus atrodas
kādi šķēršļi.
Atdalītais sensors jāuzstāda pie sienas vietā, ko
neaizsedz aizkari, vai uz grīdlīstes zem radiatora,
ja tur neatrodas ribu caurules. Visi atdalītie
sensori tagad tiek piegādāti ar īpaši tievu kapilāro
cauruli. Vienkārši attiniet cauruli nepieciešamajā
garumā (maksimums 2 m) un nostipriniet,
izmantojot speciālo skavu pistoli vai spailes, kas
ietilpst piegādes komplektā.
Radiatoru vārsti ar atdalīto regulēšanu
Atdalītos temperatūras regulētājus izmanto
radiatoriem vai konvektoriem, kas novietoti skapī
vai kam nav iespējams piekļūt citu iemeslu dēļ.
Telpas temperatūras regulētājus izmanto arī
iebūvējamās ligzdās un uzstādīšanas kanālos.
Sensors ir apvienots ar atdalītās regulēšanas
ierīces regulēšanas daļu.
Atdalīto temperatūras regulētāju novieto viegli
pieejamā vietā, kur apkārtējais gaiss brīvi cirkulē
ap sensoru. Tas ir ļoti piemērots gadījumiem, kad
vārstam nav iespējams piekļūt.
Temperatūras regulētājs jāuzstāda 1,2 līdz 1,6 m
virs grīdas.
© Danfoss HS | 08/2017 | VDULA225
4
Datu lapa RA 2000 tipa termostatiskie sensori

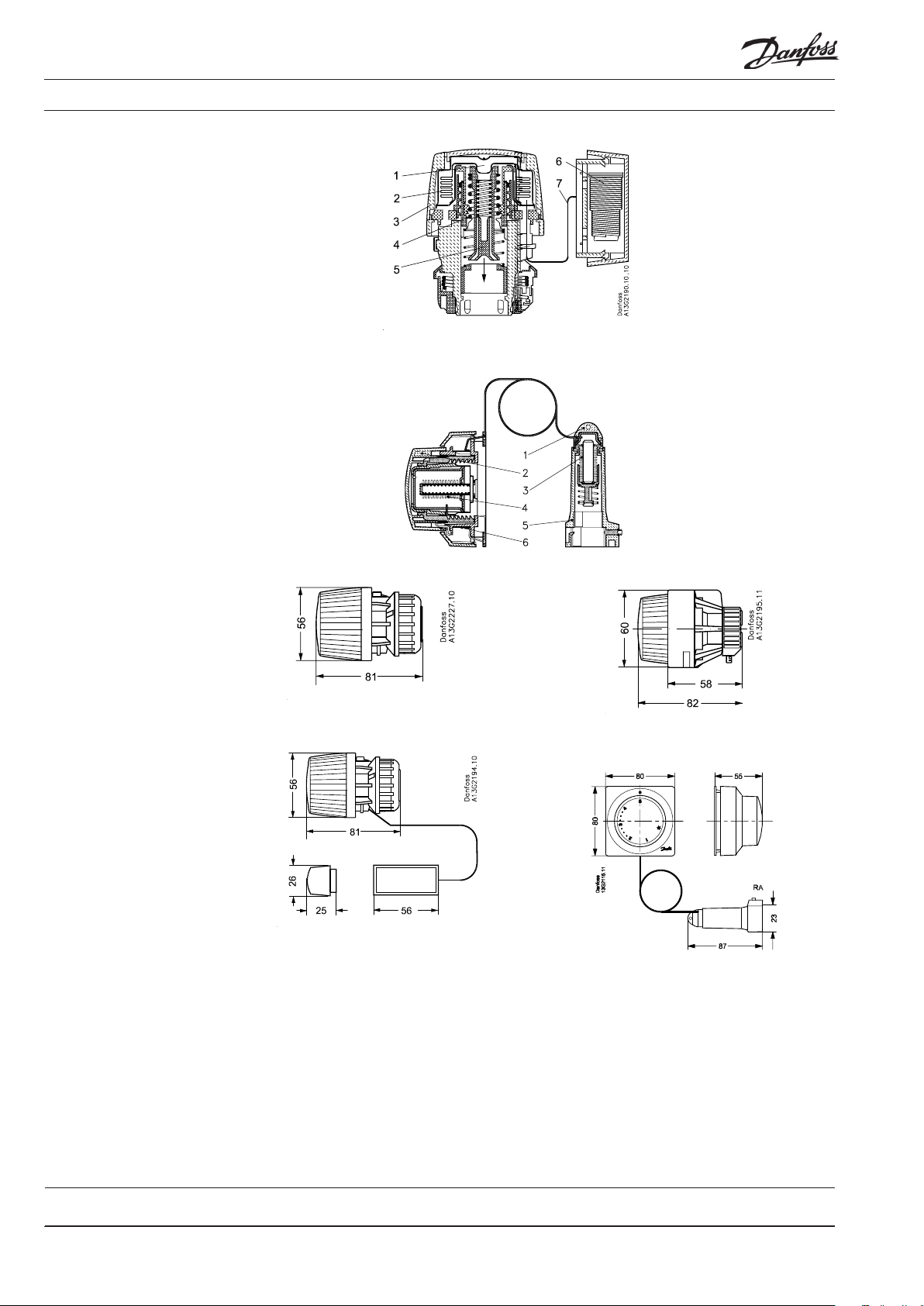

Sensora darbības princips
1. Spēka pievads
2. Silfons
3. Regulēšanas skala
4. Regulēšanas atspere
5. Vārpsta
6. Atdalītais sensors
7. Kapilārā caurule
1. Spēka pievads
2. Regulēšanas daļa
3. Regulēšanas silfons
4. Darbības silfons
5. Vārsta adapters
6. Kapilārā caurule, saritināta
Maksimālā vides temperatūra
ap sensoru: 60 °C.
Izmēri
Standarta modelis
RA 2944
Modelis ar atdalītu sensoru
RA 2992
Trieciendrošs modelis
RA 2920
Atdalītais temperatūras regulētājs RA 5060
Danfoss SIA
Vienbas gatve 198
1058 Riga
LATVIA
www.danfoss.lv
Danfoss neuzņemas atbildību par iespējamajām kļūdām katalogos, brošūrās un citos drukātos materiālos. Danfoss patur tiesības izmainīt savu produkciju bez brīdinājuma. Tas attiecas arī uz
jau pasūtīto produkciju ar piezīmi, ka šīs pārmaiņas var tikt izdarītas, neveicot tām sekojošas izmaiņas, kam vajadzētu tikt uzrādītām instrukcijā, par kurām ir iepriekšēja vienošanās. Danfoss,
Danfoss logotips ir AS Danfoss tirdzniecības zīme. Visas tiesības rezervētas.
© Danfoss HS | 08/2017 | VDULA225
5
