Dátový list
Termostatické hlavice RA 2000
RA 2944
Použitie
Obr. RA 2980 RA 2922
Termostatické hlavice RA 2000 sú
samočinné proporcionálne regulátory,
ktoré umožňujú dimenzovanie s malým
pásmom proporcionality.
Tieto termostatické hlavice sú vhodné pre
všetky ventilové telesá radu RA. Farba je
RAL 9016 s bielym podstavcom. Všetky
termostatické hlavice majú protimrazovú
bezpečnostnú funkciu, nastaviteľné
obmedzenie rozsahu a blokovanie
nastavenia. Tento rad zahŕňa:
• RA 2980 so zabudovaným snímačom
• RA 2982 s diaľkovým snímačom
• RA 2940 zabudovaný snímač, úplné
uzatvorenie ventilu
Vďaka západkovému upevneniu stačí
pôsobenie tlaku na hlavicu, aby sa pevne
spojila s ventilovým telesom.
• RA 2944, zabudovaný snímač s ochranou
proti mrazu, rozsah teplôt 5 – 26 °C,
obmedzenie a zablokovanie nastavenej
hodnoty teploty. Označenie energetickej
účinnosti. Model RA 2940 je vybavený
západkovým mechanizmom, ktorý zaisťuje
rýchle, pevné a spoľahlivé upevnenie
snímača. Ďalej je model RA 2940 vybavený
funkciou úplného uzatvorenia ventilu
na obmedzenie teploty, ktorá poskytne
zákazníkovi maximálnu flexibilitu.
Na doraze sa západkový uzáver automaticky
uvedie do činnosti a spojí hlavicu s telesom.
Hlavicu je možné zabezpečiť proti
neoprávnenej demontáži, ak sa do
pripraveného výrezu nasadí a aktivuje
poistka proti odcudzeniu, ktorá sa dodáva
ako príslušenstvo. Pamäťový krúžok uľahčuje
opakované nájdenie polohy na nastavenie
požadovanej teploty. Škatuľa s diaľkovým
teplotným snímačom obsahuje kapiláru
dĺžky 2 m. Po upevnení zostáva nevyužitá
dĺžka kapiláry stočená v škatuli, čiže je skrytá.
RA 2920RA 2982
RA 5062
RA 5065
RA 5068
• RA 2920 so zabudovaným teplotným
snímačom
• RA 2922 s diaľkovým snímačom
Termostatické hlavice pre verejné budovy
sú zosilnené modely na použitie v školách
a verejných budovách. Majú funkciu
protimrazovej ochrany, obmedzenia rozsahu
nastavenia a blokovania. Diaľkový teplotný
snímač obsahuje kapiláru dĺžky 2 m. Po
upevnení snímača zostáva nevyužitá dĺžka
kapiláry stočená v škatuli, čiže je skrytá.
Pripojenie pomocou imbusových skrutiek
zaisťuje jednoduché a stabilné spojenie
medzi teplotným snímačom a telesom
ventilu.
• RA 5062 s kapilárou 2 m
• RA 5065 s kapilárou 5 m
• RA 5068 s kapilárou 8 m
Hlavice s diaľkovým ovládaním sa používajú
tam, kde je vykurovacie teleso ťažko
dostupné, napr. za obložením alebo pri
podpodlahových konvektoroch. Ovládacia
časť diaľkového ovládania, ktorá súčasne
obsahuje teplotný snímač, sa umiestni
tam, kde sa dá dobre merať teplota
miestnosti, a kde je možné pohodlné
ovládanie. Výber farieb, harmonický
dizajn a kompaktné rozmery umožňujú
individuálne prispôsobenie danej montážnej
a priestorovej situácii. Diaľkové ovládanie
Danfoss sa jednoducho upevní na stenu,
na podomietkovú škatuľu alebo na kryt
trubkového kanála. Hlavica diaľkového
ovládania s oddeleným snímačom RA 5074
umožňuje snímať regulovanú teplotu mimo
nastavovacieho člena.
Ovládacia časť je oddelená od pracovnej
časti, ktorá je umiestnená na ventile.
Technické údaje pre kombináciu s
ventilovými telesami RA spĺňajú požiadavky
európskej normy EN 215-1 a STN EN 215-1.
RA 5074
© Danfoss HS | 08/2017 | VDULA229
1
Technické údaje Termostatické hlavice RA2000
Objednávka a údaje
Príslušenstvo
Typ Objednávacie
číslo
RA 2944 013G 294 4 Štandardné so zabudovaným snímačom - 5 – 26 °C
RA 2980 013G298 0 zabudovaný teplotný snímač - 5 – 26 °C
RA 2982 013G2 982 diaľkov ý teplotný snímač 0 – 2 m 5 – 26 °C
RA2920 013G2920 model pre verejné budovy, zabudovaný snímač - 5 – 26 °C
RA 2922 013G2922 model pre verejné budovy, diaľkový snímač 0 – 2 m 5 – 26 °C
RA 5062 013G5062 diaľkové ovládanie 0 – 2 m 8 – 28 °C
RA 5065 013 G5065 diaľkové ovládanie 0 – 5 m 8 – 28 °C
RA 5068 013G506 8 diaľkové ovládanie 0 – 8 m 8 – 28 °C
RA 5074 013G5 074 diaľkové ovládanie, diaľkový teplotný snímač 2 + 2 m 8 – 28 °C
1) Pro Xp = 2 K (ventil sa uzatvára pri teplote miestnosti vyššej o 2 K).
2) Pri dodávke diaľkového teplotného snímača je celá kapilárna trubica navinutá v telese snímača. Pri montáži sa
vytiahne iba potrebná dĺžka.
Ručné koliesko 013G5002
Poistka proti
odcudzeniu pre
RA 2920 a RA 2922
Prevedenie Kapilára
Ručné koliesko pre všetky ventilové telesá RA.
Maximálny diferenciálny tlak ventilu 0,6 baru.
Hlavica je zaistená proti odcudzeniu imbusovou
skrutkou s priemerom 4 mm.
013G1232
2)
Rozsah
nastavenia
1)
Poistka proti
odcudzeniu pre
hlavice RA 2000
a RAE
Rohový adaptér
Kryt teplotnej
stupnice
Obmedzovacie
zarážky pre hlavice
013G 5241
013G1350/6 0
013G1672
013G1237
20 kusov náhradných poistiek.
Slúži na pripojenie hlavíc Danfoss na vykurovacie
telesá Ventilkompakt so zabudovanými ventilmi
Danfoss, obj. číslo: 013G1350 alebo so zabudovanými ventilmi s pripojením pomocou závitu
M30 1,5 obj. číslo: 013G1360
Zakrýva stupnicu pri hlaviciach pre verejné
budovy RA 2920 a RA 2922.
RA 2920 a RA 2922 Zarážky sú tvarované tak,
že je možné s nimi manipulovať len pomocou
špeciálneho skrutkovača. Z výroby sú hlavice
vybavené dvomi zarážkami.
2
© Danfoss HS | 08/2017 | VDULA229
Technické údaje Termostatické hlavice RA2000

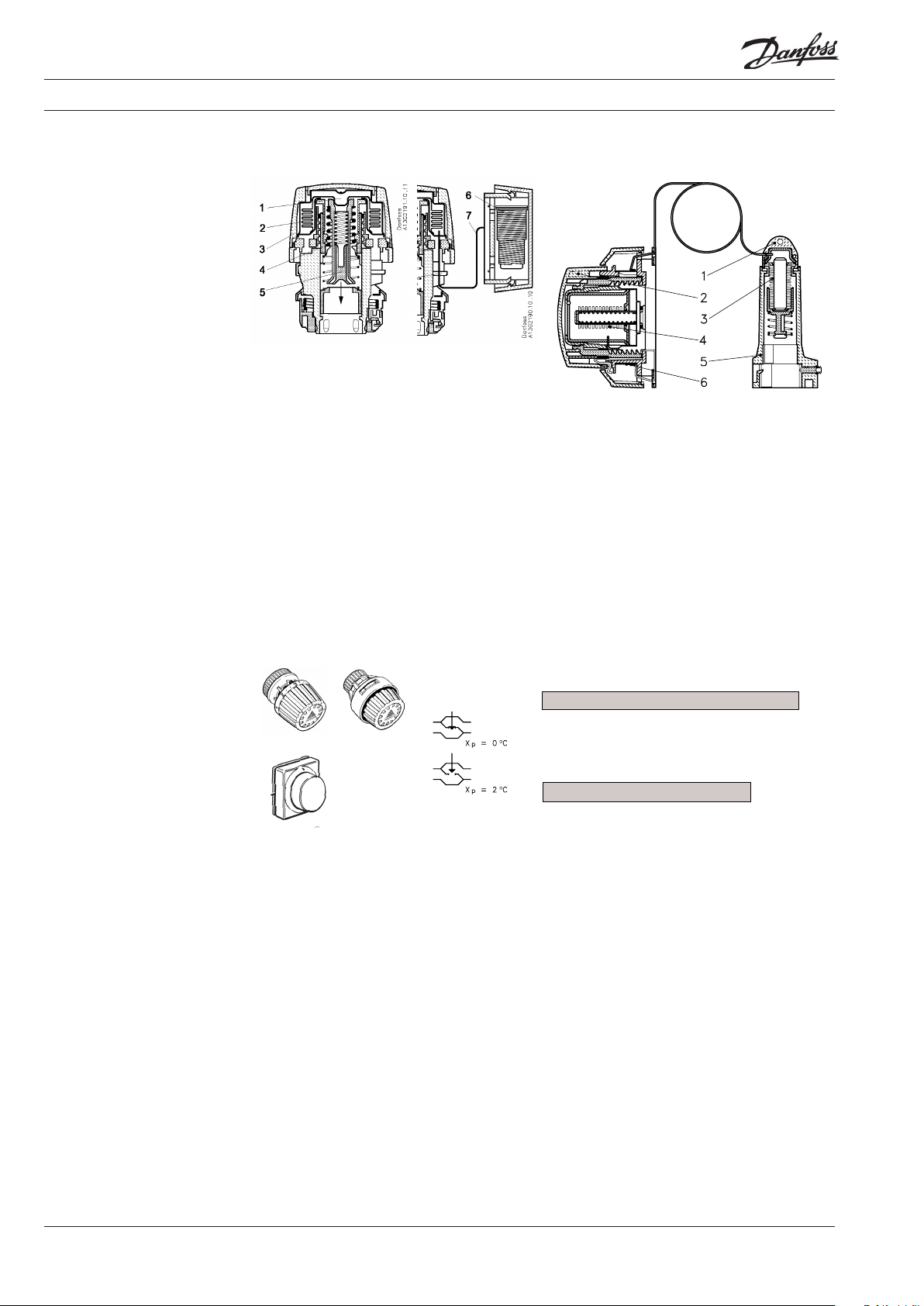

Konštrukcia
1. Pohon
2. Vlnovec naplnený plynom
3. Nastavovacia rukoväť
4. Nastavovacia pružina
5. Tlakové vreteno
6. Oddelený snímač
7. Kapilára
Max. teplota okolia pre
termostatické hlavice: 60 °C
Snímače spolupracujú s vlnovcom s plynovou
náplňou, ktorý je riadený priamo v závislosti
od teploty miestnosti.
Keď teplota miestnosti klesá, vlnovec v termostatickej
hlavici sa sťahuje a otvára ventil: tým sa zvyšuje
prívod tepla do vykurovacieho telesa presne
o množstvo, ktoré je potrebné na dosiahnutie
nastavenej teploty miestnosti.
1. Pohon s háčikom
2. Nastavovací komponent
3. Nastavovací vlnovec
4. Pracovný vlnovec
5. Ventilový adaptér
6. Kapilára, stočená
Ako teplota stúpa, vlnovec sa rozťahuje
a uzatvára ventil, ktorý priškrtí prívod
teplej vody do vykurovacieho telesa.
Nastavenie teploty
Teploty miestnosti, ktoré na stupnici zodpovedajú
nastavenej hodnote pre Xp = 2 K, vychádzajú
z vyššie uvedenej teplotnej stupnice. Tieto údaje
sa musia brať iba ako orientačné, pretože skutočná
dosiahnutá teplota bude závisieť okrem iného
aj od podmienok inštalácie.
* = Nastavenie ochrany proti mrazu
7 9,5 14 17 20 23 26 28 °C
l * 1 2 • • 3 • • 4 5 l
5 7,5 13 15 18 21 24 26 °C
10 14 18 22 26 30 °C
8 12 16 20 24 28 °C
1 2 • • • 3 • • • 4 5
*
Blokovanie a obmedzenie minimálnej a maximálnej
teploty sa vykonáva pomocou vymedzovacích kolíkov
na zadnej strane snímača. Postup je podrobne opísaný
v príručke „Technické informácie pre odborníkov“.
3
© Danfoss HS | 08/2017 | VDULA229
Technické údaje Termostatické hlavice RA2000

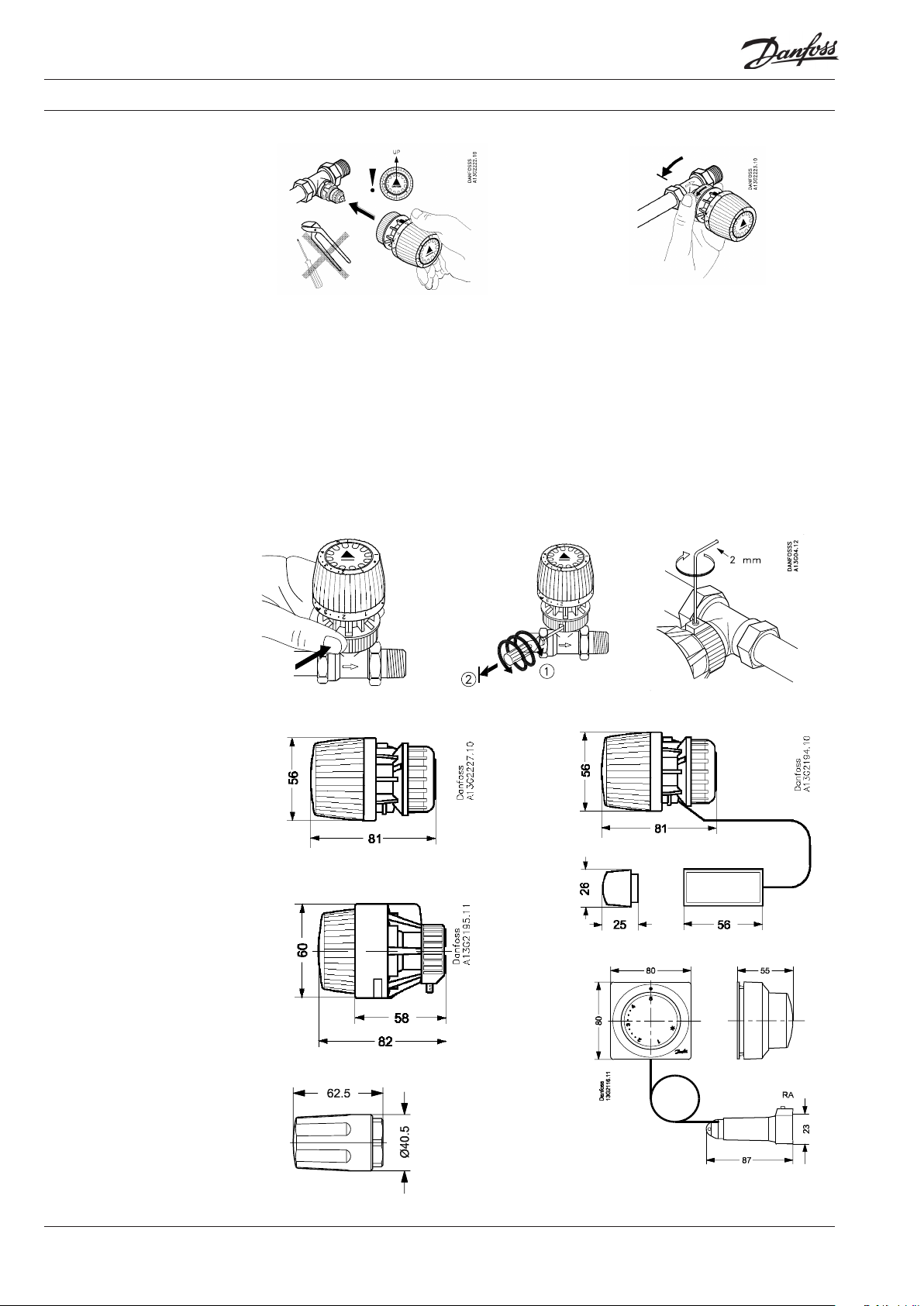

Montáž
Montáž Demontáž
Montáž termostatickej hlavice RA 2980 a RA 2982 na
ventilové teleso je veľmi jednoduchá a vykonáva sa bez
použitia nástrojov: hlavica sa priloží, pritlačí – a hotovo.
Diaľkové ovládanie je možné inštalovať na
stenu, na podomietkovú škatuľu alebo
na kryt trubkového kanála.
Rozmery
Upínací krúžok spôsobí, že západka pri pritlačení na
ventil automaticky zaskočí. Upínací mechanizmus
je z výroby aktivovaný a pripravený na montáž.
Pri opakovanej montáži a demontáži sa musí
mechanizmus znovu natiahnuť otočením krúžka.
Návod na montáž nájdete na obale.
Montáž modelov pre verejné budovy a hlavice
s diaľkovým ovládaním na ventilové teleso je
jednoduchá a bezproblémová: hlavica sa nasadí
a zaistí pomocou imbusovej skrutky.
Hlavica so zabudovaným snímačom
Pri vedení kapiláry prázdnou trubkou sa môže
adaptér pomocou bajonetovej objímky jednoducho
odpojiť od nadstavca. Nepotrebná dĺžka kapiláry
zostane navinutá v škatuli ovládacej časti.
© Danfoss HS | 08/2017 | VDULA229
4
RA 2944, 2980, 2982, 2940
RA 2920
RA 5062/5065/5068
Ručné koliesko
Technické údaje Termostatické hlavice RA2000
Hlavica so zabudovaným
snímačom
Hlavica s diaľkovým
snímačom
Hlavica s diaľkovým
snímačom

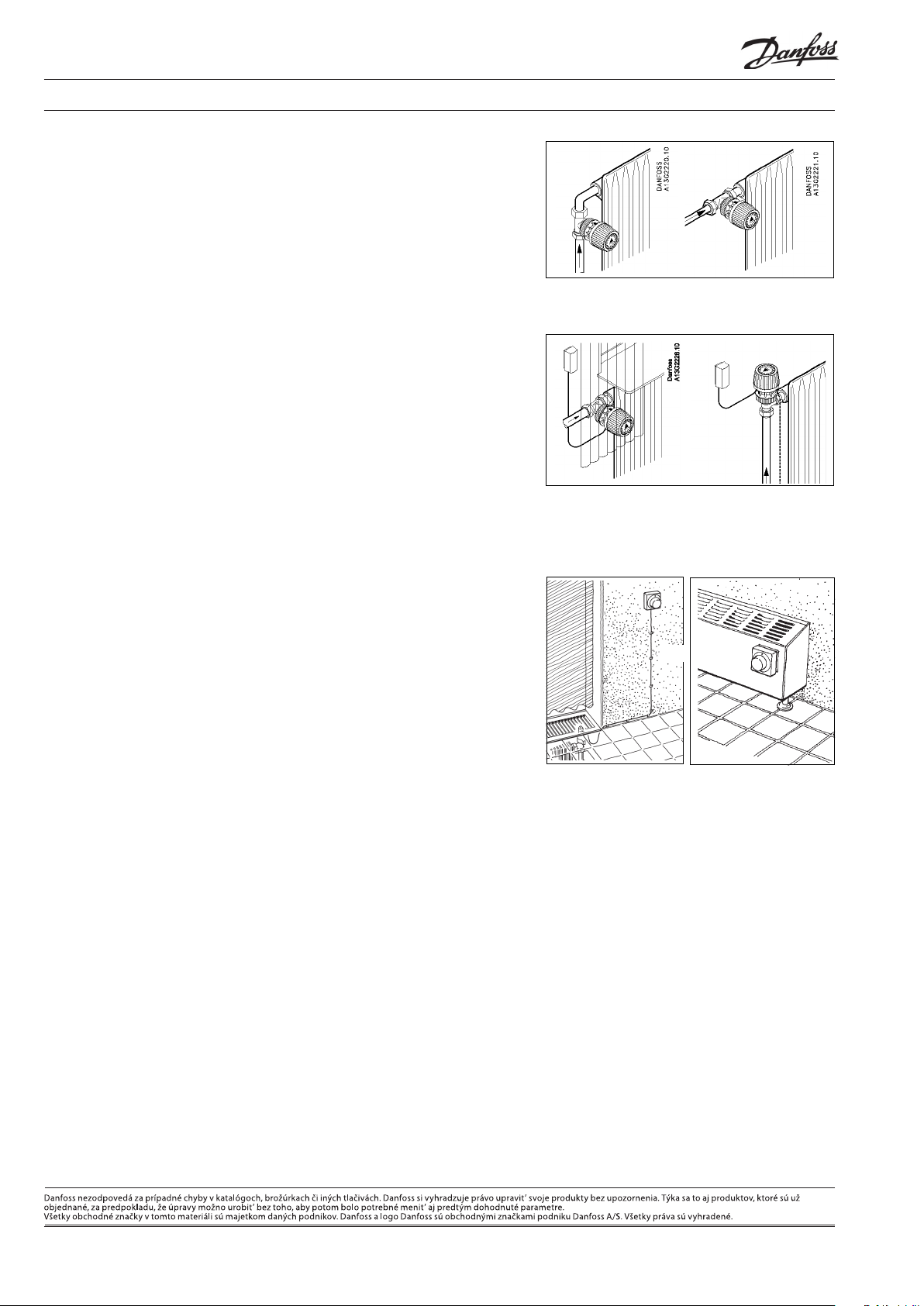

Termostatická hlavica sa musí zvoliť na
základe nasledujúcich kritérií:
Snímač hlavice musí byť schopný stále merať
teplotu cirkulujúceho vzduchu v miestnosti.
Termostatická hlavica so zabudovaným snímačom
sa používa pri voľne stojacich vykurovacích telesách,
kde môže vzduch voľne prúdiť okolo snímača.
Termostatické hlavice na vykurovacích telesách
s diaľkovým snímačom sa používajú tam, kde sa hlavice
montujú zvisle nahor, a kde záclony, nábytok alebo
široké okenné parapety bránia voľnej cirkulácii
vzduchu, alebo kde prievan znemožňuje presné
meranie teploty.
Takéto inštalačné pomery sa vyskytujú hlavne
v obytných miestnostiach. V prípade pochybností
by sa mala vždy použiť hlavica s diaľkovým snímačom.
Z dôvodu komfortu sa snímač inštaluje do výšky
30 – 70 cm nad podlahou alebo pod vykurovacie
teleso. Takto sa najlepšie nastaví teplota pre
sediacu osobu.
Diaľkové ovládanie sa používa tam, kde sú vykurovacie
teleso alebo konvektor zakryté, alebo kde voľnému
prístupu na nastavenie bránia iné príčiny.
V diaľkovom ovládaní tvoria snímač a nastavovacia
rukoväť samostatnú jednotku. Preto sa musí diaľkové
ovládanie inštalovať na ľahko dostupnom mieste.
Vzduch musí okolo snímača voľne prúdiť,
aby mohol snímač merať teplotu v miestnosti.
