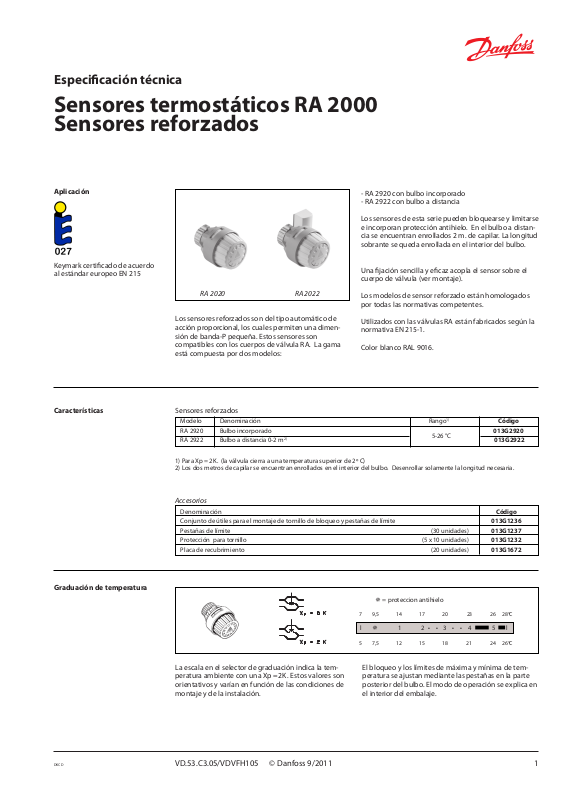

Especificación técnica
Sensores termostáticos RA 2000 Sensores reforzados
Aplicación
Keymark certificado de acuerdo al estándar europeo EN 215
-RA 2920 con bulbo incorporado
-RA 2922 con bulbo a distancia
Los sensores de esta serie pueden bloquearse y limitarse e incorporan protección antihielo. En el bulbo a distancia se encuentran enrollados 2 m. de capilar. La longitud sobrante se queda enrollada en el interior del bulbo.
|
|
Una fijación sencilla y eficaz acopla el sensor sobre el |
|
|
cuerpo de válvula (ver montaje). |
RA 2020 |
RA 2022 |
Los modelos de sensor reforzado están homologados |
|
|
|
|
|
por todas las normativas competentes. |
Los sensores reforzados son del tipo automático de acción proporcional, los cuales permiten una dimensión de banda-P pequeña. Estos sensores son compatibles con los cuerpos de válvula RA. La gama está compuesta por dos modelos:
Utilizados con las válvulas RA están fabricados según la normativa EN 215-1.
Color blanco RAL 9016.
Características |
Sensores reforzados |
|
|
|
|
|
|
|
|
|
Modelo |
Denominación |
Rango1) |
Código |
|
RA 2920 |
Bulbo incorporado |
5-26 °C |
013G2920 |
|
RA 2922 |
Bulbo a distancia 0-2 m2) |
013G2922 |
|
|
|
1)Para Xp = 2K. (la válvula cierra a una temperatura superior de 2º C)
2)Los dos metros de capilar se encuentran enrollados en el interior del bulbo. Desenrollar solamente la longitud necesaria.
Accesorios
|
Denominación |
|
Código |
|
Conjunto de útiles para el montaje de tornillo de bloqueo y pestañas de límite |
|
013G1236 |
|
Pestañas de límite |
(30 unidades) |
013G1237 |
|
Protección para tornillo |
(5 x 10 unidades) |
013G1232 |
|
Placa de recubrimiento |
(20 unidades) |
013G1672 |
|
|
|
|
|
|
|
|
Graduación de temperatura |
|
|
|
|
|
|
|
|
= proteccion antihielo |
|
|
|
|||
7 |
9,5 |
14 |
17 |
20 |
23 |
26 |
28°C |
l |
|
1 |
2 • • 3 • • 4 |
5 |
l |
||
5 |
7,5 |
12 |
15 |
18 |
21 |
24 |
26°C |
La escala en el selector de graduación indica la temperatura ambiente con una Xp =2K . Estos valores son orientativos y varían en función de las condiciones de montaje y de la instalación.
El bloqueo y los límites de máxima y mínima de temperatura se ajustan mediante las pestañas en la parte posterior del bulbo. El modo de operación se explica en el interior del embalaje.
DKCD
VD.53.C3.05/VDVFH105 © Danfoss 9/2011 |
1 |
Especificación Técnica |
Sensores reforzados |
|
|
Accesorios y
Repuestos
A B C
1.Elemento termostático
2.Fuelle
3.Base de reglaje
4.Muelle de reglaje
5.Pestaña de limitación
6.Eje de presión
7.Prensaestopas
8.Asiento cónico
9.Cuerpo de válvula
10.Regulador Kv
A: dispositivo antirrobo
El dispositivo antirrobo va incrustado en el orificio del tornillo previniendo un desmontaje no deseado.
Este dispositivo es compatible con los sensores RA 2000 sin dispositivo de montaje rápido.
Código 013G1232
B: Tapa protectora
Es posible colocar una tapa protectora sobre los modelos RA 2020 y RA 2022. Esta tapa se coloca sobre la ventana de la protección.
Código 013G1233
C: Pestaña de limitación
La forma de estas piezas está construida para que no pueda modificarse su posición sin la utilización de una
herramienta especial Danfoss. Dos pestañas de limitación vienen adjuntas al sensor libre de limitación. Código 013G1237
Herramientas especiales
El juego de herramientas especiales comprende:
-Una llave allen (2 mm.) para el montaje de los sensores termostáticos RA 2000.
-Una llave rosca especial para posicionar las pestañas de limitación en los sensores termostáticos RA 2000 y para desbloquear el sistema antirrobo.
Código 013G1236
Construcción y dimensiones
1.Fühlermedium
2.Wellrohr
3.Einstellhandgriff
4.Einstellfeder
5.Druckspindel
Montaje
El montaje del sensor reforzado sobre el cuerpo de válvula es muy sencillo:
Posicionar el sensor y apretar el tornillo con una llave allen.
El tubo capilar del bulbo a distancia está enrollado con la base del bulbo. Desenrollar solamente la longitud necesaria.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
VD.53.C3.05/VDVFH105 © Danfoss 9/2011 |
DKCD
