Actuador termostático QT
- control de temperatura de retorno con válvulas AB-QM 4.0
Descripción
Ventajas
Reducción del caudal de las montantes
para
adaptarlo a la demanda de calor
Control óptimo de la temperatura ambiente
Minimización de las situaciones de exceso de
temperatura en el edificio
Minimización de los costes de calefacción
El actuador termostático automático QT ha sido diseñado específicamente para el control de la temperatura de retorno en sistemas de calefacción monotubulares. El actuador termostático QT se emplea en conjunto con una válvula de equilibrado y control automático AB-QM 4.0.
El conjunto formado por una válvula AB-QM
4.0 y un actuador termostático QT representa una solución completa para sistemas monotubulares que recibe el nombre de AB-QT.
Datos principales:
• Rango de ajuste: 35-50 °C, 45-60 °C, 65-85 °C
• Diseñado para válvulas AB-QM 4.0 de tamaños DN 15-20
Sensor de superficie externo de fácil instalación
Pedidos Actuador termostático QT
Rango de
ajuste
(°C)
35 … 50 45 … 60 003Z0398 65 … 85 003Z0399
Apto para
válvula
AB-QM 4.0
DN 15-20
Código
003Z0397
Accesorios
Tipo Código
Funda para sensor sumergible 003Z0391 Kit de funda para sensor 003Z0394 Etiqueta de ajuste de caudal para QT 003Z0395 Limitador de carrera * 003Z1239
* Limita el 5% del caudal n ominal.
AB-QM 4.0 válvulas
max.
Rosca
externa
(ISO 228/1)
Q
DN
(L/h)
15 LF 200 003Z8200 003Z8300 15 LF 200 003Z8220 003Z8320
15 650 003Z8201 003Z8301 15 650 003Z82 21 0 03Z8321 20 1.100 003Z8203 003Z8303 20 1.100 003Z8223 003Z8323
Rosca
interna
(I SO 7/1)
DN
Q
(L/h)
max.
Rosca
externa
(ISO 228/1)
Rosca
interna
(I SO 7/1)
© Danfoss | 2020.10 AI042486474775es-000505 | 1
Especificación técnica Actuador termostático QT
Aplicaciones
Fig. 1 Fig. 2 Fig. 3
El actuador termostático QT ha sido diseñado específicamente válvula AB-QM 4.0 como parte de un sistema de calefacción monotubular. Conectada a un actuador termostático QT, la válvula AB-QM
4.0 convierte cualquier sistema de calefacción monotubo en una red de caudal variable y elevada eficiencia energética en la que el montantes se ajusta dinámicamente en función la carga por medio del control de la temperatura del agua de retorno.
En los sistemas monotubo, las montantes presentan caudal termostática del radiador controla ambiente ajustando el caudal que atraviesa el radiador en cuestión. Sin embargo, al reducir el caudal que atraviesa un radiador, el caudal de agua no se reduce, sino que se desvía, por lo que el caudal de agua constante. Como resultado, la temperatura del
agua que circula a través de la tubería con cargas parciales. Ello provoca que la propia
montante continúe elevando la temperatura ambiente en colaboración con la tubería de by-pass. El resultado puede ser un exceso en la temperatura
Normalmente, al reformar un edificio, sus pérdidas de calor sistema de calefacción problemas de exceso de temperatura adquieren gran importancia.
para el uso en conjunto con una
caudal de las
continuamente. La válvula
la temperatura
total de la montante permanece
aumenta
ambiente.
descienden, la capacidad de su antiguo
resulta excesiva y los
La instalación de válvulas AB-QM 4.0 en las montantes representa que garantiza el equilibrio de un sistema calefacción monotubo en cualquier situación. Así, todas las montantes se convierten en partes independientes de la instalación y reciben el caudal de diseño (nunca un caudal superior).
La instalación del actuador termostático QT
de
como control automático de la temperatura de retorno en una válvula control dinámico del caudal de la montante en función de la temperatura del agua de retorno que circula
a través de la misma con objeto de ajustarlo a la carga real. la temperatura ambiente situaciones de sobrecalentamiento del edificio. Los sistemas monotubo se convierten así en redes de caudal variable y elevada eficiencia energética cuyas características son comparables a las de los sistemas bitubulares.
Aplicaciones típicas:
- Sistema de calefacción con montantes
monotubo (Fig. 1)
- Sistema de calefacción con circuito horizontal
monotubo (Fig. 2)
- Sistema de calefacción con montantes bitubo
sin TRV, como los destinados a escaleras o aseos (Fig. 3)
El resultado es un control óptimo de
una sólida solución
AB-QM 4.0 facilita el
y la minimización de las
de
2 | AI042486474775es-000505 © Danfoss | 2020.10
Especificación técnica Actuador termostático QT
Datos técnicos
Datos generales
Rango de ajuste Tolerancia a la temperatura ±3
1)
Banda P Temperatura máxima admisible en el sensor 90 Longitud del tubo capilar m 0,6
Materiales
Carcasa CuZn36Pb2As (CW 602N) Cono y soporte del diafragma MPPE (Noryl) Eje principal (CW 614N) Zn39Pb3 Tapón del sensor Polipropileno (Borealis HF 700-SA) Sensor de temperatura Cobre, n.º de mat. 2.0090 Adaptador CuZn39Pb3 (CW 614N), chapado en Cu Zn8B Tue rca CuZn39Pb3 (CW 614N)
1)
caudal ajustado a l 50 %
AB-Q M 4.0 (caudal ajustado al 50 %)
QT, ajustado a 0 (mín .)
QT, ajustado a 6 (má x.)
°C
35 … 50 45 … 60 65 … 85
2)
51)/8
Montaje
Banda P Banda P
Fig. 4 Gráfico de funcionamiento del actuador termostático QT en conjunto con una válvula AB-QM 4.0 DN 10-20
Si la válvula AB-QM 4.0 está destinada al uso como parte de un sistema de calefacción vertical monotubular (F ig. 1), la instalación deberá tener lugar en la columna tras el último radiador.
En sistemas de calefacción horizontales (Fig. 2), la instalación de la válvula AB-QM 4.0 puede tener lugar en cualquier punto del circuito, siempre que el sensor de temperatura se pueda instalar tras el último radiador.
La instalación del actuador termostático QT en la válvula AB-QM 4.0 debe llevarse a cabo manualmente. El máximo par de apriete permitido es de 5 Nm.
Se recomienda aislar el sensor si el termostato se instala en un lugar especialmente frío (< 5 °C).
Soporte del sensor
Fijaciones
Instalación del sensor
Para que la transferencia de calor entre la tubería de agua de calefacción y el sensor del termostato tenga lugar correctamente, es muy importante aplicar pasta térmica (incluida en la caja) a las superficies de contacto.
El sensor se puede instalar en cualquier posición. No obstante, a fin de conseguir que el actuador termostático QT desarrolle el máximo rendimiento, se recomienda instalarlo orientado hacia arriba (Fi g. 7). La instalación puede llevarse a cabo tanto por encima como por debajo del cabezal del sensor.
n
d
e
i
r
m
o
m
i
x
á
M
i
e
n
t
o
Fig. 6
Pasta térmica
Suministro de agua caliente
Fig. 7
AI042486474775es-000505 | 3© Danfoss | 2020.10
Especificación técnica Actuador termostático QT
Ajustes
El ajuste de la temperatura del actuador termostático QT depende del ajuste de caudal de la válvula AB-QM
4.0.
Debido a ello, es preciso ajustar el caudal de la válvula AB-QM 4.0 de acuerdo con los requisitos antes de instalar
el actuador termostático. Se recomienda ajustar el caudal de la válvula AB-QM 4.0 entre el 30 y el 70 %. El ajuste del actuador termostático QT debe llevarse a cabo manualmente. Si es necesario ajustarlo al nivel máximo o mínimo, debe recordarse girar el mando de ajuste ligeramente en sentido contrario para optimizar su rendimiento.
AB-QM 4.0 DN 10-20 (35-50°C)
Ajuste de
temperatura
20 % 40,0 43,0 46,5 49,0 52,0 54,5 57,0 30 % 38,5 41, 0 43,5 46,0 49,0 52,0 55,5 40 % 3 7,5 39,5 41,0 43,5 46,5 49,5 52,5 50 % 35,0 37, 0 39,0 41,5 44,0 4 7,0 50,0 60 % 34,0 36,0 38,0 40,5 42,5 45,5 48,5 70 % 32,5 35,0 3 7,0 39,0 41,0 44,0 47, 0 80 % 31, 5 33,5 36,0 37,5 39,5 42,5 45, 5 90 % 30,0 32,5 35,0 36,5 38,5 41,0 44,0
AB-QM 4.0 (ajuste de caudal)
100 % 29, 0 31,5 34,0 35,5 37,5 40,0 43,0
El ajuste de fábrica e s 4.
QT (ajuste del sensor, vueltas)
0 1 2 3 4 5 6
AB-QM 4.0 DN 10-20 (45-60°C)
Ajuste de
temperatura
20 % 49,0 52,0 54,0 56,0 58,0 60,5 64,0 30 % 48,0 50,0 52,5 54,5 56,0 59,5 63,0 40 % 46,5 48,5 51,0 53,5 55,5 58,0 61,5 50 % 45,0 47,0 49,5 52,0 54,5 5 7,0 60,0 60 % 43,0 45,5 47, 5 50,0 52,5 55,0 58,0 70 % 41, 0 43,0 45, 5 48,0 50,5 53,0 56,5 80 % 39,0 41,0 43,5 46,5 49,5 52,0 55,0 90 % 38,0 39,5 42,0 44,5 4 7,0 50,0 53,0
AB-QM 4.0 (ajuste de caudal)
100 % 37,0 38,5 40,0 43,0 46,0 48,5 51,0
El ajuste de fábrica e s 4.
QT Sensor setting (turns)
0 1 2 3 4 5 6
AB-QM 4.0 DN 10-20 (65-85°C)
Ajuste de
temperatura
20 % 71,0 73,0 76, 5 80,0 83,0 86,5 91,0 30 % 69,0 71,5 75,5 78,0 81,0 84,5 88,5 40 % 6 7,5 70,0 73,0 76,0 79,5 82,5 87, 0 50 % 65,0 68,0 71,5 74, 5 78,0 81,0 85,0 60 % 62,5 66,0 69,0 72,5 76, 0 80,0 84,0 70 % 60,5 64,0 66,5 70,0 74, 5 78,5 83,0 80 % 58,0 61, 5 64,5 6 7,5 73,0 7 7,0 82,0 90 % 54,0 58,0 62,0 66,0 70,5 75, 5 81, 0
AB-QM 4.0 (ajuste de caudal)
100 % 50,0 53,0 56,5 61, 0 6 7,0 72,5 80,0
El ajuste de fábrica e s 4.
QT Sensor setting (turns)
0 1 2 3 4 5 6
4 | AI042486474775es-000505 © Danfoss | 2020.10
Especificación técnica Actuador termostático QT
Puesta en servicio
Para conseguir que un sistema de calefacción monotubular desarrolle un rendimiento óptimo y funcione con eficiencia, es preciso ajustar el caudal de la válvula AB-QM 4.0 y la temperatura del actuador termostático QT.
Se recomienda aplicar el siguiente procedimiento de ajuste en 3 pasos:
1. Ajuste de la válvula AB-QM 4.0
2. Ajuste del actuador termostático QT
3. Comprobación
Existen 2 aspectos principales que afectan a la eficiencia de un sistema monotubo y determinan, por tanto, el ajuste de la válvula AB-QM 4.0 y el actuador termostático QT:
1. El estado de reforma del edificio, que suele resultar en el sobredimensionamiento del antiguo sistema de calefacción como consecuencia de la instalación de aislamiento térmico en paredes y techos, y la sustitución de las ventanas.
2. La naturaleza dinámica de la demanda de calefacción, que cambia impredeciblemente en un edificio como resultado de la generación de cargas parciales, ganancias internas y el propio clima.
Nota:
Una de las acciones que puede contribuir a elevar la eficiencia de un sistema de calefacción monotubular tras una reforma es optimizar (esto es, reducir) la temperatura del agua de suministro. Ello, sumado al uso de válvulas AB-QT, puede contribuir a elevar la eficiencia, principalmente en el caso de los radiadores superiores de una montante o circuito. En un caso como este, prácticamente no sería necesario modificar el ajuste del actuador termostático QT.
1. Ajuste de la válvula AB-QM 4.0
Tras la reforma de un edificio, el caudal necesario suele ser muy inferior al determinado durante la etapa de diseño original. Este parámetro, por tanto, debe volver a calcularse en función de las pérdidas de calor que sufra el edificio tras la reforma. Se recomienda basar el cálculo del caudal necesario en el valor original de Δt. A fin de optimizar el rendimiento, se recomienda ajustar el caudal de la válvula AB-QM 4.0 entre el 30 % y el 70 %.
2. Ajuste del actuador termostático QT: método del factor dinámico (Df)
El ajuste de la temperatura del actuador termostático QT se ve afectado por el factor dinámico (Df). Normalmente, el último radiador conectado a una montante es el que más influye sobre el factor dinámico (Df). Seleccione el valor de Df empleando la tabla A. Una vez seleccionado el factor dinámico, podrá determinar la corrección de la temperatura de retorno consultando la Fig. B.
Existen 2 factores que afectan al factor dinámico (Df):
1. фr, efectividad de la reforma [%]
2. Tipo de sala [A o B]
Es admisible la selección de un único factor dinámico (Df) para todo un edificio. Sin embargo, las diferentes columnas pueden poseer distintas características determinadas, por ejemplo, por la situación de la cocina en relación con el dormitorio o la ubicación específica de las propias montantes en el edificio. Es recomendable, por tanto, considerar el factor dinámico (Df) de las distintas montantes del edificio dadas las diferencias que podrían presentar.
AI042486474775es-000505 | 5© Danfoss | 2020.10
Especificación técnica Actuador termostático QT
Puesta en servicio
(continuación)
El primer factor (la efectividad de la reforma, фr) representa la medida en la que se han reducido pérdidas de calor tras la reforma en comparación
con los valores del diseño original. фr puede calcularse aplicando la siguiente fórmula:
Q
r
r
 

1100
%
Q
n
El segundo factor depende del tipo de local
las
calentado por una montante en particular y se basa en la norma ISO 13790:
Tipo de sala A: dormitorio, habitación de servicio sala de otro tipo con una ganancia interna media reducida (aproximadamente, 3 W/m2).
• Tipo de sala B: cocina o sala de estar con una ganancia interna media elevada (aproximadamente, 9 W/m2).
La tabla A contiene los posibles valores de [Qn]: Pérdidas de calor según diseño (valor nominal) [Qr]: Pérdidas de calor reales (tras la reforma)
Df en función del valor de ambos factores,
respectivamente.
Tabla A
Factor dinámico (Df)
Tipo de sala A (3 W/m2) 8 19 31 43 54 66 78 Tipo de sala B (9 W/m2) 17 29 41 52 64 76 88
0 10 20 30 40 50 60
Una vez seleccionado el factor dinámico para un edificio o montante en particular, podrá determinar la corrección de la temperatura de retorno consultando la Fig. B.
фr = efectividad de la reforma [%]
Como parte del cálculo d el ajuste del actuador termostático QT, la corrección de la temperatura de retorno se suma a la temperatura de retorno determinada durante la etapa de diseño (consulte los ejemplos).
Ejemplo 1
o
3. Seguimiento
La eficiencia energética de una solución AB-QT depende del ajuste del actuador termostático QT. Para obtener los mejores resultados, se recomienda encarecidamente observar la instalación durante el primer año de funcionamiento.
Área en la qu e es
posible o btener un
ahorro energético (A)
T agua
Ajuste del actuador termostático QT
Más ahorro
Ejemplo 2

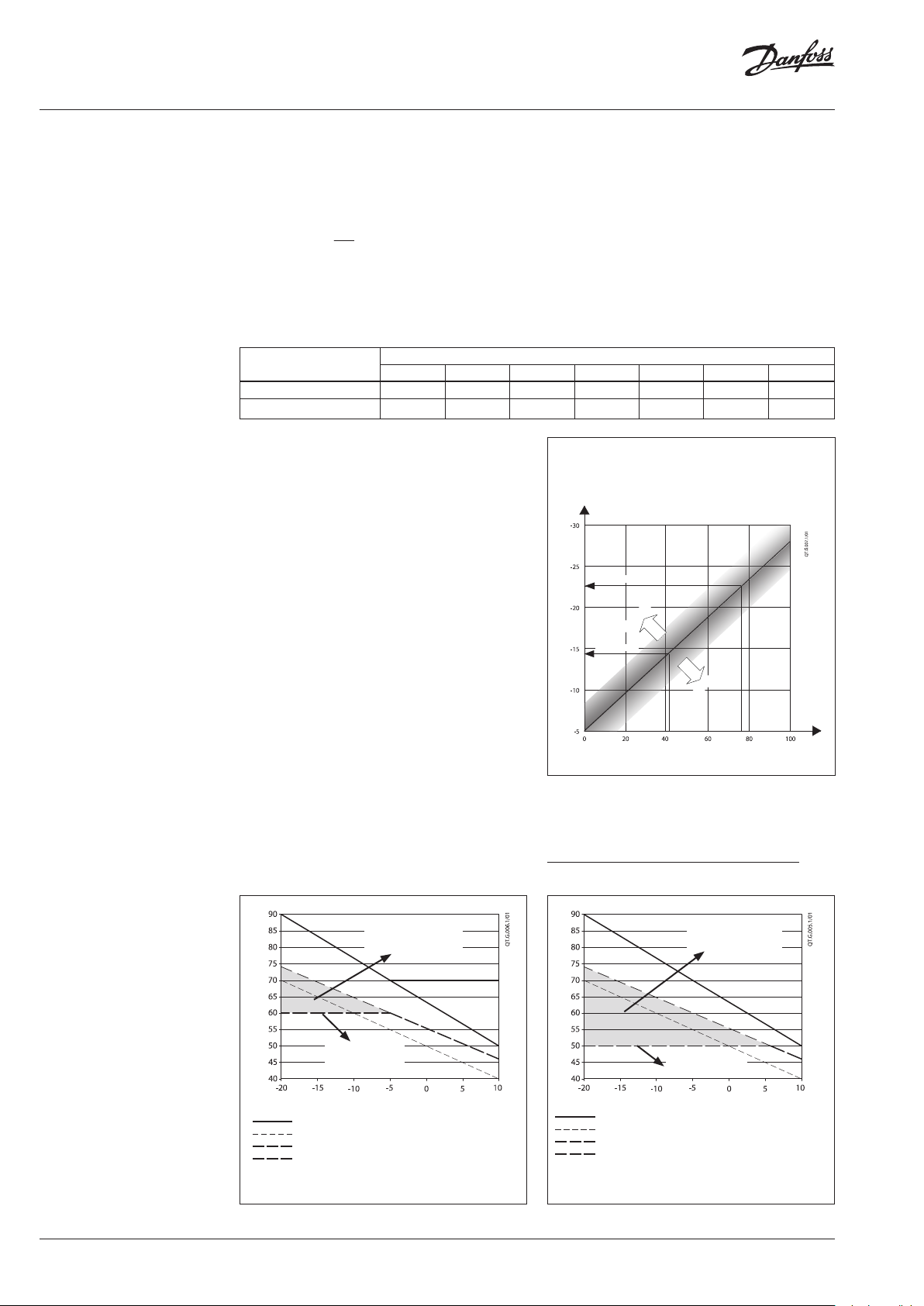

Corrección de la temperatura de retorno [°C]
Factor dinámico [%]
Más conservador
Fig. B: Corrección de la temperatura de retorno
Si desea obtener más información, póngase en
contacto con su representante de Danfoss o visite
el sitio web:
http://www.danfoss.com/onepipesolutions
Área en la qu e es
posible o btener un
ahorro energético (A)
T agua
Ajuste del actuador termostático QT
T exterior
temperatura de suministro temperatura de retorno según diseño te mperatura de ret orno real sin QT te mperatura de ret orno real con QT
Fig. 8a: Ahorro energético derivado del uso del actuador termostático QT con un ajuste elevado
temperatura de suministro temperatura de retorno según diseño te mperatura de ret orno real sin QT te mperatura de ret orno real con QT
Fig. 8b: Ahorro energético derivado del uso del actuador termostático QT con un ajuste reducido
T exterior
6 | AI042486474775es-000505 © Danfoss | 2020.10
Especificación técnica Actuador termostático QT
 

 
Dimensionamiento: ejemplos de ajuste del actuador termostático QT en función del diseño
1. Ejemplo

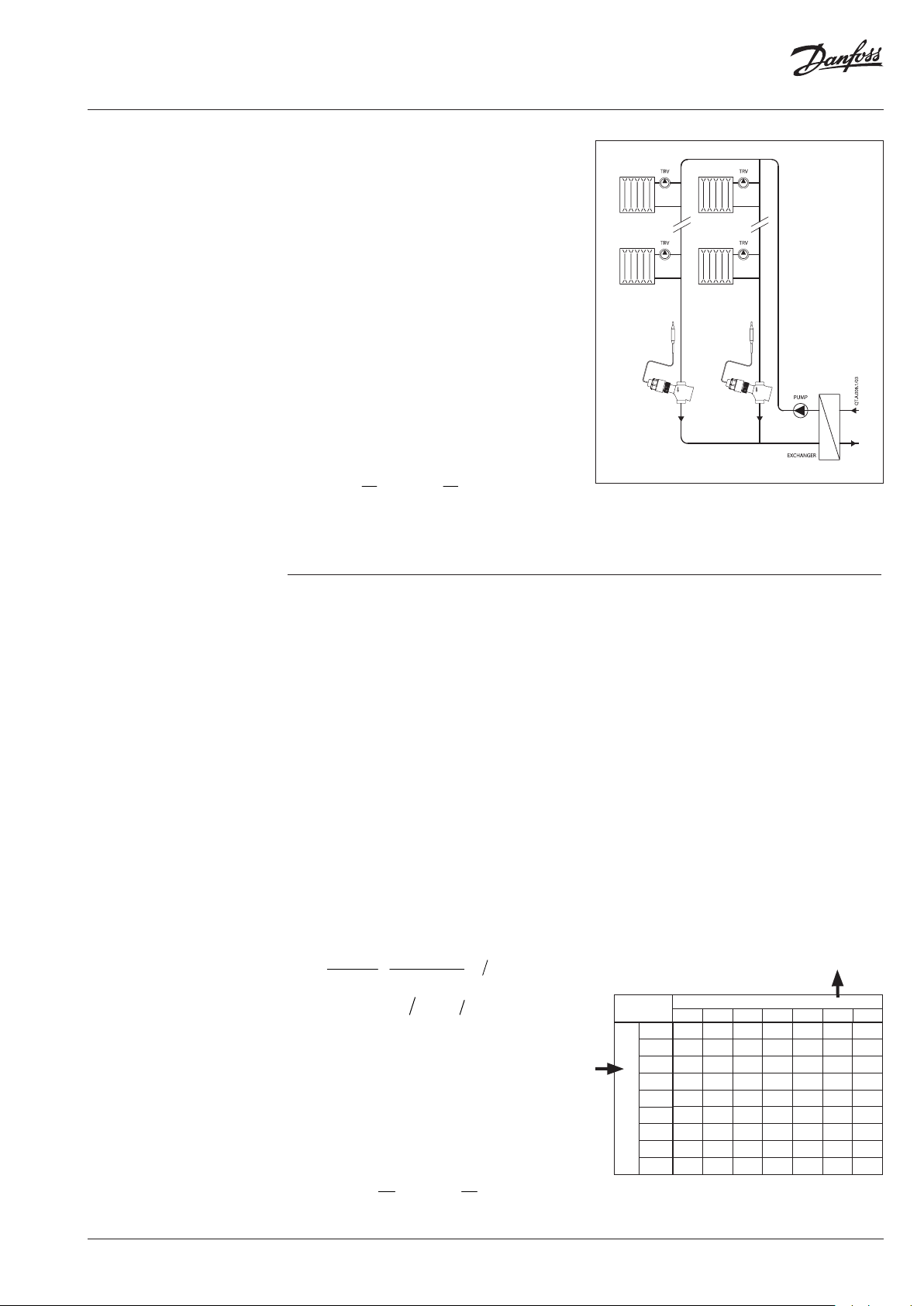

Fig. 9 “Sistema típico con montante monotubular, con válvulas AB-QM 4.0 y actuadores termostáticos QT instalados”
Un edificio bien reformado.
Datos conocidos:
Temperatura del sistema según diseño Tipo de local Sala de estar Pérdidas de calor específicas según diseño (antes de la reforma), qn 33 W/m Pérdidas de calor específicas según
diseño (tras la reforma), q
17 W/m
n
Se requiere:
Ajuste de la temperatura del actuador termostático QT
Solución:
Basada en:
• Tipo de local B (sala de estar)
• фr = 50 %; la efectividad de la reforma (фr) se puede calcular aplicando la fórmula:
q
r
r
1100
q
n
  
1100
El factor dinámico (Df = 76 %) se puede determinar consultando la tabla A.
2. Ejemplo
Un edificio parcialmente reformado (en el que, por ejemplo, sólo se han sustituido las ventanas).
 
17
33
90/70 °C

 
2
2
%5 0
Fig. 9
A partir del factor dinámico (Df = 76 %), la Fig. B ofrece una corrección de la temperatura de retorno de –23 °C. El actuador termostático QT debe ajustarse a: 47 °C (70 °C + (–23 °C) = 47 °C)
El factor dinámico (Df = 37 %) se puede determinar
consultando la tabla, de acuerdo con el valor de фr (25 %; entre el 20 y el 30 %).
Datos conocidos:
Temperatura del sistema según diseño
90/70 °C Tipo de local Dormitorio Pérdidas de calor específicas según diseño (antes de la reforma), qn 49 W/m Pérdidas de calor específicas reales (tras la reforma), qn 37 W/m
2
2
Pérdidas de calor reales en las columnas, Qr 10.950 W
Se requiere:
1. Dimensionamiento y ajuste de la válvula AB-QM 4.0
2.
Ajuste de la temperatura del actuador termostático QT
3. Ajuste del sensor del actuador termostático QT
(vueltas)
Solución:
1. El ajuste de la válvula AB-QM 4.0 se calcula en
función de las pérdidas de calor reales tras la reforma y las determinadas durante la etapa de diseño (ΔT).
Qr
q
p
10950
tC

35
3
sm
204190975
hl482sm1034,1q
Se opta por una válvula AB-QM 4.0 DN 20; ajustada
al 40 %, proporciona el caudal necesario (482 l/h).
2.
Ajuste de la temperatura del actuador termostático QT
De acuerdo con la tabla A, la columna de tipo 2
resulta apta:
• Tipo de local A (dormitorio)
• фr = 25 %; la efectividad de la reforma фr se puede calcular aplicando la fórmula:
Q
n
r
1100
Q
r
37
1100
 
 
49
%2 5
 
A partir del factor dinámico (Df = 37 %), la Fig. B
ofrece una corrección de la temperatura de retorno de –13 °C.
El actuador termostático QT debe ajustarse a: 57 °C (70 °C + (–13 °C) = 57 °C)
3. Ajuste del sensor del actuador termostático QT
Se requiere:
Ajuste de la temperatura del actuador termostático QT Tamaño de la válvula AB-QM 4.0 DN 20 Ajuste de la válvula AB-QM 4.0 40 %
Solución: En la página 3, se opta por la tabla de la izquierda.
De la fila correspondiente al ajuste de la válvula
AB-QM 4.0 al 40 % se deduce que, para ajustar la
temperatura del actuador termostático QT a 57 °C,
es preciso girar el mando de ajuste 4,5 vueltas.
Se opta por girar 4,5 vueltas el mando de ajuste del
sensor del actuador termostático QT.
AB-QM 4.0 DN 10-20 (45-60 °C)
Ajuste de
temperatura
20 %
30 %
40 %
50 %
60 %
70 %
80 %
AB-QM 4 .0 (ajuste de caudal )
90 %
100 %
QT (ajuste del sensor, vueltas)
0 1 2 3 4 5 6
49,0 52,0 54,0 56,0 58,0 60,5 64,0 48,0 50,0 52,5 54,5 56,0 59,5 63,0
46,5
48,5
51,0
53,5
55,5
58,0
61,5
45,0 4 7,0 49,5 52,0 54,5 57,0 60,0 43,0 45,5 4 7,5 50,0 52,5 55,0 58,0 41,0 43,0 45, 5 48,0 50,5 53,0 56,5 39,0 41, 0 43,5 46,5 49, 5 52,0 55,0
38,0 39,5 42,0 44,5 4 7,0 50,0 53,0
37, 0 38,5 40,0 43,0 46,0 48,5 51,0
AI042486474775es-000505 | 7© Danfoss | 2020.10
Especificación técnica Actuador termostático QT
Diseño
1. Mando de ajuste
2. Adaptador
3. Válvula AB-QM 4.0
4. Tubería de agua caliente
5. Sensor de temperatura
6. Sello de caucho del sensor
7. Soporte del sensor
Dimensiones
H
Rosca externa Rosca interna
DN
15 65 10 75 5 107
L
1min
L
20 82 7 92 2 110
L L
1min
L L
mm
1min
H
© Danfoss | DHS-SRMT/SI | 2020.108 | AI042486474775es-000505
Loading...
