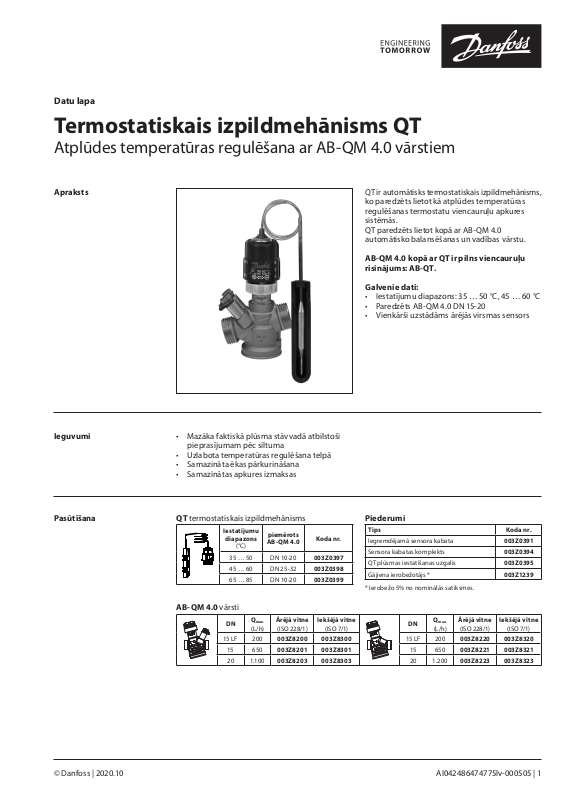

Danfoss QT Data sheet [lv]

Datu lapa
Termostatiskais izpildmehānisms QT
Atplūdes temperatūras regulēšana ar AB-QM 4.0 vārstiem
Apraksts
Ieguvumi
Mazāka faktiskā plūsma stāvvadā atbilstoši pieprasījumam pēc siltuma
Uzlabota temperatūras regulēšana telpā
Samazināta ēkas pārkurināšana
Samazinātas apkures izmaksas
QT ir automātisks termostatiskais izpildmehānisms, ko paredzēts lietot kā atplūdes temperatūras regulēšanas termostatu viencauruļu apkures sistēmās. QT paredzēts lietot kopā ar AB-QM 4.0 automātisko balansēšanas un vadības vārstu.
AB-QM 4.0 kopā ar QT ir pilns viencauruļu risinājums: AB-QT.
Galvenie dati:
• Iestatījumu diapazons: 35 … 50 °C, 45 … 60 °C
• Paredzēts AB-QM 4.0 DN 15-20
• Vienkārši uzstādāms ārējās virsmas sensors
Pasūtīšana
QT termostatiskais izpildmehānisms
Iestatījumu
diapazons
(°C)
35 … 50 DN 10 -20 003Z0397 45 … 60 DN 25-32 003Z0398 65 … 85 DN 10 -20 003Z0399
Kod a nr.
Piederumi
Tips Kod a nr.
Iegremdējamā sensora kabata 003Z0391 Sensora kabatas komplekts 003Z0394 QT plūsmas iestatīšanas uzgalis 003Z0395 Gājiena ierobežotājs * 003Z1239
* Ierobežo 5% no nominālās satiksmes.
AB-QM 4.0 vārsti
Q
Ārējā vītne
DN
15 LF 200
max.
(L/h)
(ISO 228/1)
003Z8200 003Z8300
15 650 0 03Z8201 003Z 8301 15 650 003Z 8221 003Z8321 20 1.100
003Z8203 003Z8303
Iekšējā vītne
(I SO 7/1)
Q
DN
(L/h)
15 LF 200
20 1.200
Ārējā vītne
max.
(ISO 228/1)
003Z8220 003Z8320
003Z8223 003Z8323
Iekšējā vītne
(I SO 7/1)
© Danfoss | 2020.10 AI042486474775lv-000505 | 1
Datu lapa Termostatiskais izpildmehānisms QT
Pielietojums
1 att. 2 att. 3 att.
QT ir paredzēts lietošanai kopā ar AB-QM 4.0 viencauruļu apkures sistēmām. AB-QM 4.0 kopā ar QT pārvērš viencauruļu apkures sistēmu par energoefektīvu mainīgās plūsmas sistēmu, kurā plūsma stāvvados tiek dinamiski pielāgota atbilstoši slodzei stāvvadā, izmantojot atplūdes ūdens temperatūras regulēšanu.
Viencauruļu sistēmās stāvvadā vienmēr ir plūsma. TRV uz radiatora regulē istabas temperatūru, regulējot plūsmu caur radiatoru. Tomēr, samazinot plūsmu caur radiatoru, ūdens plūsma tiek nevis samazināta, bet novirzīta uz apvadu, tādējādi stāvvadā paliek pastāvīga kopējā ūdens plūsma.
Tādēļ daļējas slodzes gadījumā ūdens temperatūra caurulē paaugstinās. Tā rezultātā
pats stāvvads un apvada caurule turpina sildīt telpu. Tas var izraisīt telpas pārkurināšanu.
Pēc ēkas renovācijas apkures sistēma kļūst pārāk liela, jo samazinās ēkas siltuma zudumi. Līdz ar to pārkurināšanas problēma saasinās vēl vairāk. Uz stāvvada uzstādīts AB-QM 4.0 sniedz vienkāršu risinājumu, kā panākt drošu
balansēšanu viencauruļu apkures sistēmā jebkuros apstākļos. Tādējādi katrā stāvvadā nonāk tikai paredzētā plūsma. Katrs stāvvads kļūst par neatkarīgu instalācijas daļu.
Turklāt QT kā automātisks atplūdes temperatūras termostats, uzstādīts uz AB-QM 4.0, nodrošina plūsmas regulēšanu, izmantojot atplūdes ūdens temperatūru stāvvadā. Tādējādi ūdens plūsma stāvvadā tiek dinamiski regulēta atbilstoši faktiskajai slodzei tajā. Tas ļauj labāk regulēt temperatūru telpā un lielā mērā samazina ēkas pārkurināšanas iespēju. Līdz ar to viencauruļu sistēmas kļūst par energoefektīvām mainīgās plūsmas sistēmām, kas līdzinās divu cauruļu sistēmām.
Tipiskas pielietojuma iespējas:
- viencauruļu vertikālu stāvvadu apkures sistēma (1. att.);
- viencauruļu horizontālu cilpas stāvvadu apkures sistēma (2. att.);
- divu cauruļu vertikālu stāvvadu apkures sistēma bez TRV, piemēram, kāpņu telpu vai vannas istabu stāvvadi (3. att.).
2 | AI042486474775lv-000505 © Danfoss | 2020.10
Datu lapa Termostatiskais izpildmehānisms QT
Tehniskie dati
Vispārīgi dati
Iestatījumu diapazons Temperatūras pielaide ±3 Relatīvais diapazons Maksimālā pieļaujamā temperatūra pie sensora 90 Kapilārās caurules garums m 0,6
Materiāli
Korpuss CuZn36Pb2As (CW 602N) Konuss un diafragmas balsts MPPE (norils) Galvenā vārpsta (CW 614N) Zn39Pb3 Sensora uzmava Polipropilēns (boreāls HF 700-SA) Temperatūras sensors Varš, mat. nr. 2.0090 Adapteris CuZn39Pb3 (CW 614N), pārklāts ar Cu Zn8B Uzgrieznis CuZn39Pb3 (CW 614N)
1)
pie plūsmas iestatījuma 50%
AB-Q M 4.0 50% iestatījums
1)
QT iestatījums 0 (min. )
QT iestatījums 6 (mak s.)
°C
35 … 50 45 … 60 65 … 85
2)
5 1)/8
Relatīvais diapazons
Relatīvais diapazons
4. att. Funkcionālais grafiks: QT uz AB-QM 4.0 DN 10-20
Montāža Vertikālās viencauruļu apkures sistēmās (1. att.)
AB-QM 4.0 ir jāuzstāda uz stāvvada aiz pēdējā radiatora.
Horizontālās apkures sistēmās (2. att.) AB-QM
4.0 var uzstādīt arī kur citur uz cilpas, ja vien temperatūras sensoru var uzstādīt uz šīs cilpas aiz pēdējā radiatora.
QT manuāli jāuzstāda uz AB-QM 4.0. Maksimālais pieļaujamais spēks ir 5 Nm.
Sensoru ieteicams izolēt, ja termostats tiek uzstādīts ļoti aukstā vietā (< 5 °C).
Sensora turētājs
Stiprinājums
Sensora uzstādīšana
Lai nodrošinātu pareizu siltuma pārnesi starp apkures ūdens cauruli un termostata sensoru, ir ļoti svarīgi uz virsmām, kas saskaras, lietot termopastu (iekļauta komplektācijā).
Pašu sensoru var uzstādīt jebkurā virzienā. Lai nodrošinātu vislabāko QT veiktspēju, ieteicams sensoru uzstādīt tā, lai tas būtu vērsts uz augšu (7. att.). To var uzstādīt virs vai zem sensora galviņas.
d
a
r
ā
b
k
ā
b
a
L
ī
b
a
6. att.
Termopasta
Karstā ūdens pieplūde
7. att.
AI042486474775lv-000505 | 3© Danfoss | 2020.10
