安装指导
PVE-EX Ex db 版本，I 类和 II 类
PVG 32、100、120 的电液驱动器
www.danfoss.com
安装指导
PVE-EX Ex db 版本，I 类和 II 类电控模块
修改历史记录 修订表
日期 更改 版本
2018 年 9 月 固定接地接头的转矩
2018 年 7 月 更新证书
2017 年 3 月 主要版本，转换为 DITA CMS。
2015 年 9 月 第一版
0302
0301
0201
0101
2 | © Danfoss | 2018 年 9 月
AN00000351zh-0302
安装指导
PVE-EX Ex db 版本，I 类和 II 类电控模块
内容
概况信息
参考文献..............................................................................................................................................................................................4
PVE-EX 简介........................................................................................................................................................................................4
产品认证..............................................................................................................................................................................................4
保护....................................................................................................................................................................................................... 4
警告....................................................................................................................................................................................................... 5
采用标准方式装配的阀组的油液流向....................................................................................................................................5
铭牌说明（PVE-EX db 版本）.................................................................................................................................................... 6
EX 代码 (PVE-EX db) 的描述.........................................................................................................................................................7
EPL / 设备类别...................................................................................................................................................................................7
安装
PVE-EX 尺寸 .......................................................................................................................................................................................8
安装 PVE-EX........................................................................................................................................................................................8
安装电缆..............................................................................................................................................................................................8
电缆密封接头....................................................................................................................................................................................9
附带的内置电缆密封接头...................................................................................................................................................... 9
PVE-EX 预认证的电缆密封接头......................................................................................................................................... 10
安装 PVG........................................................................................................................................................................................... 11
安装选项和指导方针..............................................................................................................................................................11
电缆退出方向............................................................................................................................................................................11
规格
内部和外部接地
故障监控
技术数据
维护、服务、故障排除
警告
7 针脚布局........................................................................................................................................................................................13
辐射控制信号................................................................................................................................................................................. 13
辐射固定控制信号 (0-10 V)....................................................................................................................................................... 13
辐射控制信号 – 开/关激活........................................................................................................................................................14
方向指示器的值.............................................................................................................................................................................14
调整/校准......................................................................................................................................................................................... 14
内部接地...........................................................................................................................................................................................15
外部接地...........................................................................................................................................................................................15
接地端子...........................................................................................................................................................................................15
PVE-EX 故障监控............................................................................................................................................................................16
流体规格...........................................................................................................................................................................................17
PVE-EX 电气数据............................................................................................................................................................................17
响应时间...........................................................................................................................................................................................18
PVE-EX 的安装、启动和操作 ...................................................................................................................................................19
安全指导原则................................................................................................................................................................................. 19
PVE-EX 警告..................................................................................................................................................................................... 20
证书
©
Danfoss | 2018 年 9 月

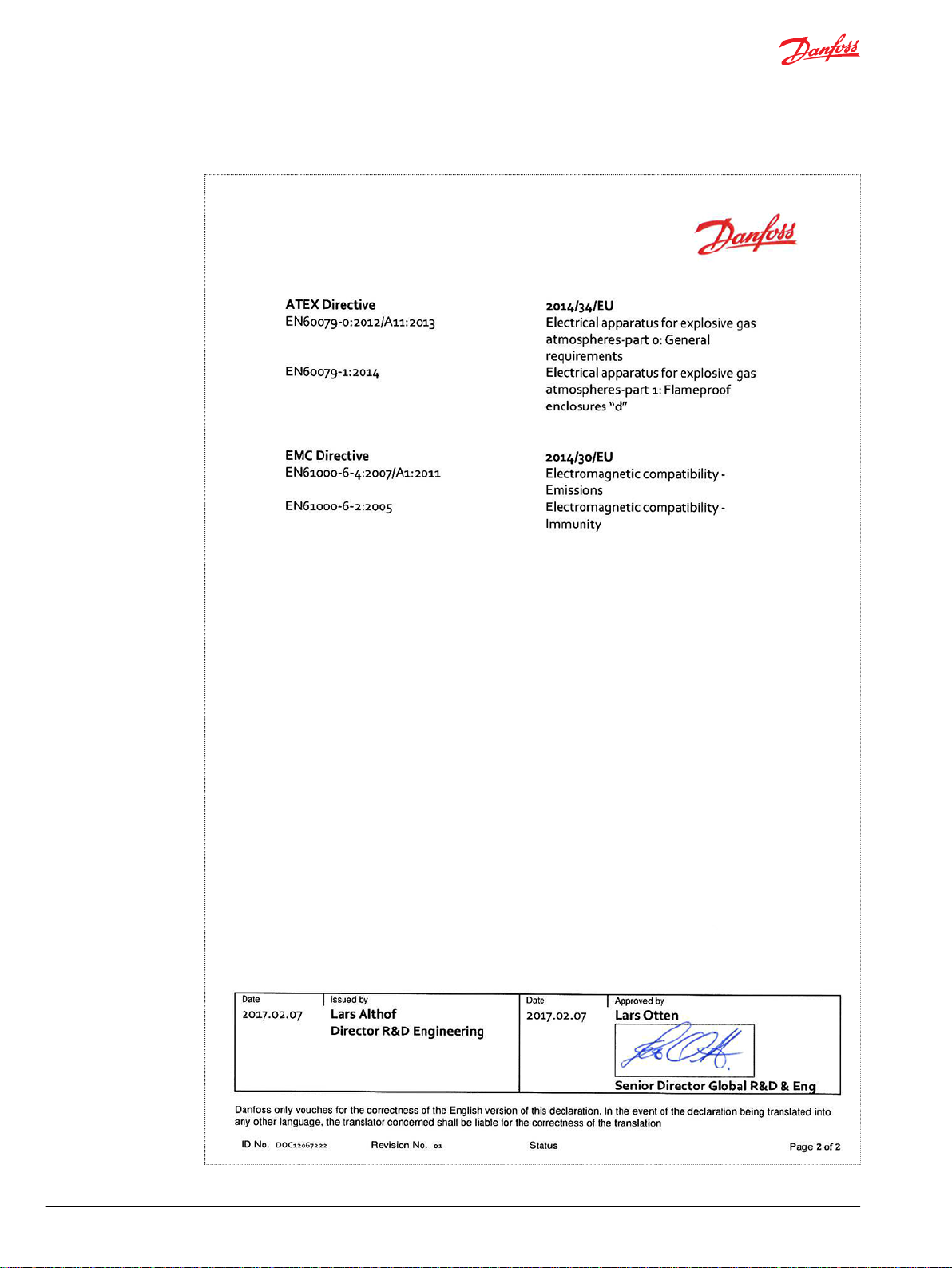

EC 符合性声明................................................................................................................................................................................21

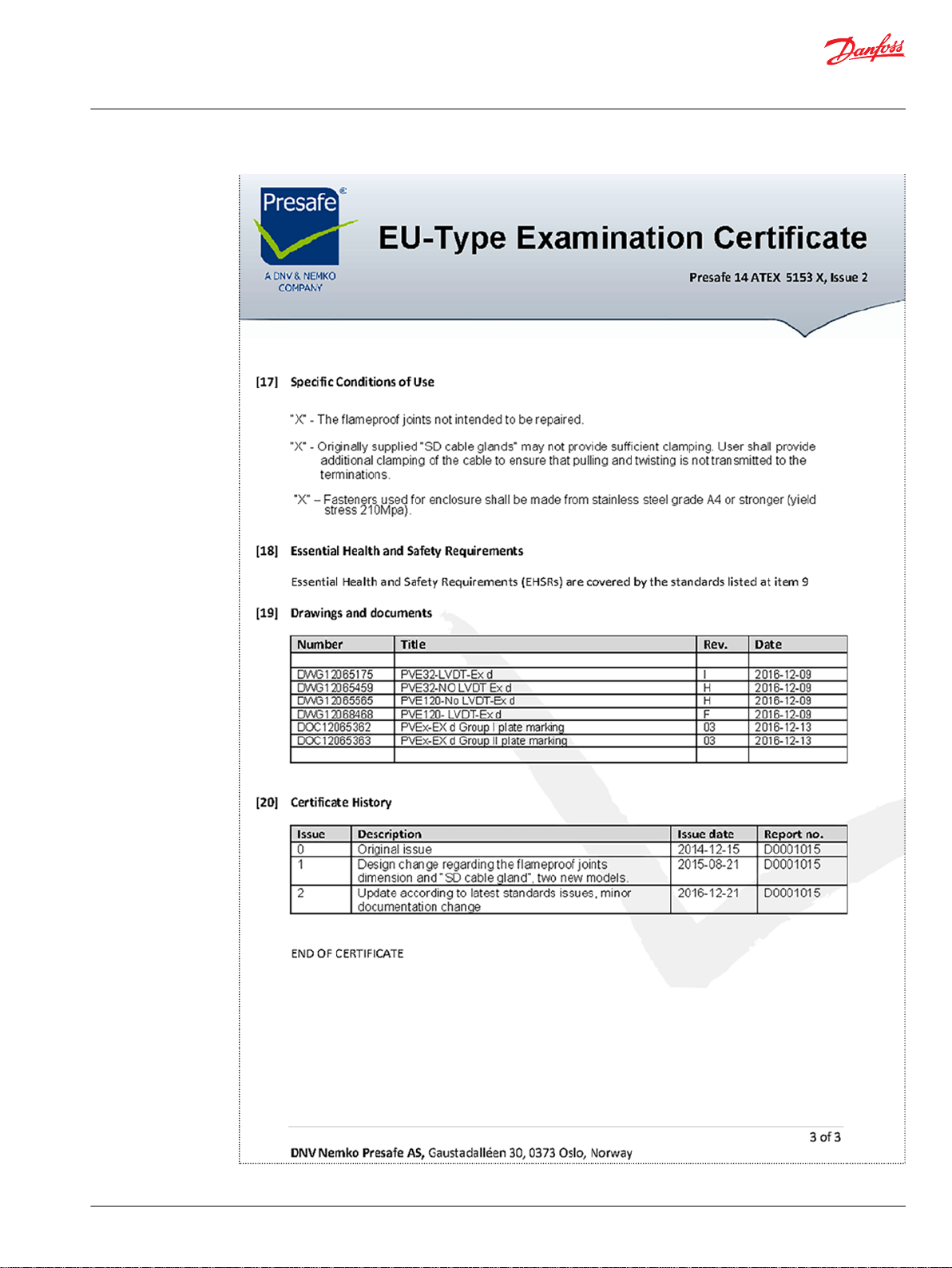

EU 型式检验证书...........................................................................................................................................................................23

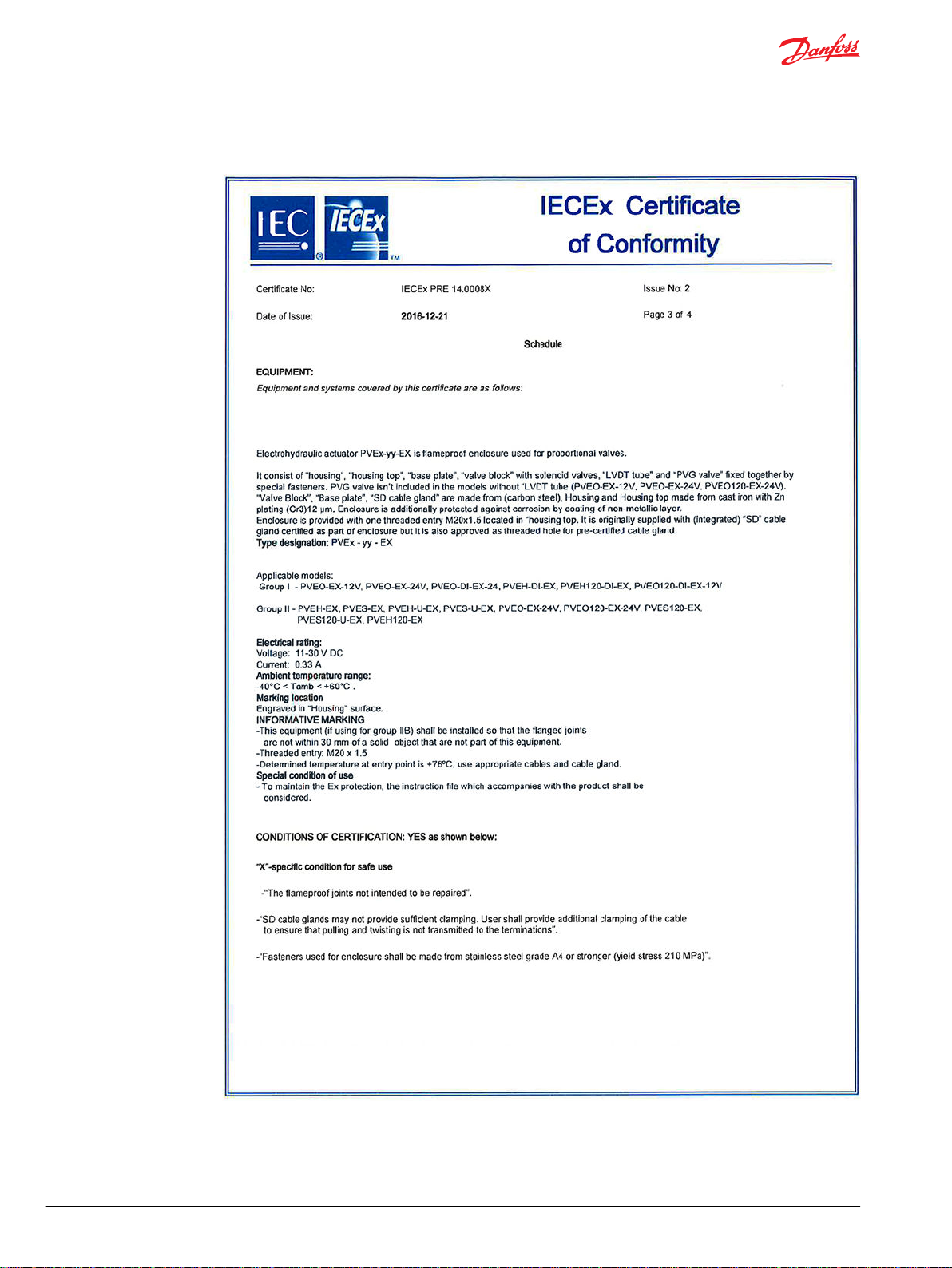

IECEx 符合性证书.......................................................................................................................................................................... 26
安全证书 J2014084.......................................................................................................................................................................30
安全证书 J2014085.......................................................................................................................................................................31
AN00000351zh-0302 | 3
安装指导
PVE-EX Ex db 版本，I 类和 II 类电控模块
概况信息
参考文献
PVG 和 PVE 产品参考文献
标题 类型 订货号
PVG 32 比例阀组 服务手册
PVG 100 比例阀组 服务手册
PVG 32 比例阀组 技术信息
PVG 100 比例阀组 技术信息
PVG 120 比例阀组 技术信息
PVG 32 公制油口 技术信息
PVE-EX 简介
丹佛斯 PVE-EX 是用于 PVG32、PVG100 和 PVG120 的 PVE 系列 7 电控模块。
PVE-EX 是防爆型 PVE，适合在诸如采矿和油气行业等恶劣环境中使用。
PVE-EX 已通过 NEMKO、IECEx 和 MA 认证。
AX00000031
AX00000037
BC00000038
BC00000039
BC00000040
BC00000051
产品认证
PVE-EX db 版本按照以下标准开发：
•
EN ISO 4413:2010 液压流体动力
系统及其组件的一般规则和安全要求
–
•
EN 60079-0:2012/A11:2013, IEC 60079-0:2011 爆炸性环境
第 0 部分： 设备 - 一般要求
–
•
EN/IEC 60079-1:2014 用于爆炸性气体环境的电气设备
第 1 部分： 隔爆外壳 “d”
–
•
采矿产品安全认证证书
安装和维护标准：
•
EN/IEC 60079-14 爆炸性环境 - 第 14 部分： 电气装置设计、选择和安装
•
EN/IEC 60079-17 爆炸性环境 - 第 17 部分： 电气装置检测和维护
PVE-EX 符合以下所列的欧盟指令：
•
EMC 指令 2004/108/EC
•
EN/IEC 61000-6-2:2005 电磁兼容性 (EMC) - 第 6-2 部分： 通用标准 - 工业环境抗干扰
•
EN 61000-6-4:2007/A1:2011，IEC 61000-6-4:2006 电磁兼容性 (EMC) - 第 6-4 部分： 通用标准 - 工业
环境排放标准
保护
4 | © Danfoss | 2018 年 9 月
所有 PVE-EX 模块都达到 EN60529 规定的防护等级 IP67 和 IP69k 的要求。但是，建议使用防护罩，尤
其是在环境暴露应用中。
AN00000351zh-0302
W
Q max: P → B
Q max: P → A
7-9 Nm
[61-79 lbf•in]
PVS
PVB
PVP
PVM
PVE-EX
P → A
B
A
P109093
安装指导
PVE-EX Ex db 版本，I 类和 II 类电控模块
概况信息
警告
在任何应用中运行驱动器之前，请通读所有警告。
警告在相关性最强的章节旁边列出，并在“警告”一章中重复列出。
请勿将这些警告视为潜在危险的完整列表。根据应用和使用方式的不同，可能会发生其他潜在危
险。
警告
所有品牌和类型的方向控制阀或比例阀由于用于许多不同应用并且在不同操作条件下使用，有可能
发生故障、造成严重伤害。
因此，应全面分析该应用。机器生产商/系统集成商应负责最终选择产品、确保达到应用的各项性
能、安全与警告要求。
关于选择控制系统及安全等级，需参考机器规范 EN13849（控制系统的相关安全要求）。
采用标准方式装配的阀组的油液流向
采用标准方式装配的阀组的油液流向
©
Danfoss | 2018 年 9 月
AN00000351zh-0302 | 5
V310 459
Danfoss
6430 Nordborg, Denmark
Type PVEx-yy-EX
111xxxxx wwyyd47xxxx
Ta -40° to + 60°C xx-yyVDC
Ex db I Mb
0470
Ԑx
I M 2
Presafe 14ATEX5153X Thread:
IECEx PRE14.0008X "M20"
MA: J201408x
10
8
7
4
3
1
9
6
2
5
Danfoss
6430 Nordborg, Denmark
Type PVEx-yy-ZZ
111xxxxx wwyyd47xxxx
Ta -40° to + 60°C xx-yyVDC
Ex db IIB T5 Gb
0470 Ԑx
II 2G
Presafe 14ATEX5153X Thread:
IECEx PRE14.0008X "M20"
MA: J201408x
10
8
7
4
3
1
9
6
2
5
安装指导
PVE-EX Ex db 版本，I 类和 II 类电控模块
概况信息
铭牌说明（PVE-EX db 版本）
PVE-EX Ex db
铭牌图例
数量 描述
1
2
3
4
5
6
7
8
9
10
PVE-EX Ex db 类型，带物料号，组 I 和组 II
类型 物料号 类型 物料号
PVEO-EX-12V 11156462 PVEO-EX-24V 11156467
PVEO-EX-24V 11123165 PVEH-EX 11156463
PVEO-DI-EX-24V 11156461 PVES-EX 11156464
版本，I 类 （左）和
PVE-EX 类型，请参见下表。
部件号
生产日期和序列号
电源电压
环境温度 范围
公告机构
IECEx 设备组 和保护类别 X 标记
ATEX 设备组和保护类别 X 标记
Ex 证书编号
螺纹 螺纹入口： M20 x 1.5
II
类（右）
示例：
111xxxxx
示例：
42 12 C xxxxxx
周： 42 年： 2012 日： C=周三（A=周一）序列号
示例：
NEMKO/Presafe
安全使用的具体情况（“X”标记）
出厂附带的“SD 线缆固定头”可能无法提供足够的夹力。用户应
提供线缆的附加夹件，确保拉力和扭转不会传输到端头。
入口点的确定温度为 +76º C，请使用恰当的线缆和线缆固定头
组 I 组 II
6 | © Danfoss | 2018 年 9 月
AN00000351zh-0302
安装指导
PVE-EX Ex db 版本，I 类和 II 类电控模块
概况信息
PVE-EX Ex db 类型，带物料号，组 I 和组 II (续)
类型 物料号 类型 物料号
PVEH-DI-EX 11127696 PVEH-U-EX 11156465
PVEH120-DI-EX 11166357 PVES-U-EX 11156466
PVEO120-DI-EX-12V 11170401 PVES120-U-EX 11156568
EX 代码 (PVE-EX db) 的描述
EX 代码 db 版本的 IEC 标记
组 I 组 II
PVEO120-EX-24V 11156468
PVES120-EX 11156567
PVEH120-EX 11161000
EPL / 设备类别
描述
爆炸防护标记
防护类型
设备组
T 组别
设备防护等级 (EPL)
EX 代码 db 版本的欧盟标记
描述
CE 标准化标记
生产控制等级中通知本体的标识号
爆炸防护标记
设备组
设备类别
EPL/设备类别
定义
采矿
天然气
防护等级 典型应用区域
非常高
高
非常高
高
增强
I IIB
N/A T5
Mb Gb
I II
M2 2G
IEC EU
EPL
N/A Ma
Mb M2
0 Ga
1 Gb 2G
2 Gc 3G
组 类别 组
I
II
M1
1G
IEC 标记
Ex
db
欧盟标记
CE
0470
I
II
©
Danfoss | 2018 年 9 月
AN00000351zh-0302 | 7
47.0 [1.85]
106.0 [4.17]
88.0 [3.35]
85.0 [3.35]
P006 084
115.0 [3.35]
158.0 [6.18]
V310 461
9 ±2N•m
4
W
安装指导
PVE-EX Ex db 版本，I 类和 II 类电控模块
安装
PVE-EX 尺寸
PVE-EX
尺寸，
mm [in]
安装 PVE-EX
1.
保护 LVDT 针脚（PVEH-EX 和 PVES-EX 模块）
2.
将 PVE-EX 安装到 PVG 阀之前，确保安装 O 形圈并与对应槽正确对齐。
3.
四个螺钉 (M6 x 40 mm) A2，抗拉强度最低 600 N/mm2，0,2% 试验应力最低为 450 N/mm
2
警告
为了获得安全的系统和具有适当功能的应用，必须按照设计执行安装。当机箱、插头和电缆损坏
时，必须更换 PVE-EX 模块。请参考本手册中的信息来获得帮助或咨询专业人员。
安装电缆
8 | © Danfoss | 2018 年 9 月
PVE-EX 配有顶部组件，可固定电缆密封接头以进行电缆安装。
1.
剥除适合长度的屏蔽层以露出芯线。
如果要将屏蔽层连接到接地端子，则确保将足够多的屏蔽层压接到电缆套管中并正确连接到机
箱。
AN00000351zh-0302
kwa1464202599582
安装指导
PVE-EX Ex db 版本，I 类和 II 类电控模块
安装
电缆材质必须符合规格。
2.
剥除芯线以便露出适合长度的铜丝。
3.
将芯线和电缆穿过密封接头和线管。
4.
将芯线插入螺钉端子并拧紧螺钉。
5.
将电缆回拉，同时保持电缆护套仍位于线管中。
6.
放入接线盒并将公接头和母接头相匹配。
7.
确保 O 形圈正确置于对应的槽中，且多余芯线未卡在两个元件之间。
8.
将螺钉拧紧到指定转矩：6 ± 1 N•m。
9.
将密封接头拧紧到指定转矩，以正确锁定电缆。
使用 A4 级或强度更高（密闭型）的不锈钢制成的螺钉。
电缆密封接头
安装 PVE-EX 时，需要使用适合周围环境并具有给定直径的电缆密封接头的电缆。可选择使用两种电
缆密封接头：
•
附带的内置电缆密封接头（与产品一起通过认证）
•
预认证的标准电缆密封接头（M20 x 1.5 mm 螺纹入口和 20 x 1.5 mm O 形圈）。
附带的内置电缆密封接头
PVE-EX 带有内置电缆密封接头以进行电缆安装。电缆密封接头和线管可确保内部组件不暴露在外。
此外，电缆密封接头的排列还必须能够将可能出现的任何火焰和压力限制在 PVE-EX 内部。
1.
选择 PVE-EX 附带的线管以用于不同直径的电缆。（请参阅下表）
电缆密封接头需要与电缆直径相匹配并连接到 PVE-EX。
线管（内径）
电缆直径范围
螺纹类型，尺寸
温度范围
拧紧扭矩
2.
将电缆密封接头至少转动 5 个全螺纹。
3.
将电缆密封接头拧紧到指定转矩。
4.
在电缆密封接头和顶部密封接头之间安装安全导线（不含）。
10.5 mm [0.42 in] 13.5 mm [0.54 in]
9.9 至 10.5 mm
[0.4 至 0.42 in]
M20, 1.5 mm [0.06 in]
-40 °C 至 +76 °C [-40 °F 至 +168.8 °F]
20 N•m
12.7 至 13.5 mm
[0.51 至 0.54 in]
©
Danfoss | 2018 年 9 月
AN00000351zh-0302 | 9
W
M20 × 1.5 mm
20 × 1.5 mm
kwa1464203083245
安装指导
PVE-EX Ex db 版本，I 类和 II 类电控模块
安装
PVE-EX 预认证的电缆密封接头
有关电缆直径规格，请参考预认证的密封接头的供应商的相关说明书。为了符合产品认证要求，预
认证的电缆密封接头上必须带有下列标记：
标记
组 I
组 II
EU IEC
I M2
II 2G
Ex I Mb (-40° C ≤ ta ≤ +80° C) [-40° F 至 +176° F]
Ex IIB Gb (-40° C ≤ ta ≤ +80° C) [-40° F 至 +176° F]
警告
有认证资质的电缆密封接头必须具有规格为 M20 x 1.5 mm 的螺纹，且必须在螺纹入口处使用 20 x 1.5
mm 的 O 形圈进行密封。
10 | © Danfoss | 2018 年 9 月
AN00000351zh-0302
Q max: P → B
Q max: P → A
PVS
PVB
PVP
PVE-EX
V310474.A
PVM
7-9 N•m
[61-79 lbf•in]
P → A
B
A
Q max: P → B
Q max: P → A
PVS
PVB
PVP
PVE-EX
V310465.A
PVM
7-9 N•m
[61-79 lbf•in]
P → A
B
A
安装指导
PVE-EX Ex db 版本，I 类和 II 类电控模块
安装
安装 PVG
有关 PVG 产品的安装信息，请参阅“参考文献”。
安装选项和指导方针
可将 PVE-EX 安装为适合标准装配方式或可选装配方式。
标准装配方式
可选装配方式
电缆退出方向
PVE-EX 的设计允许用户选择退出电缆时是朝向 PVG 阀组还是背对它们。
©
Danfoss | 2018 年 9 月
AN00000351zh-0302 | 11
kwa1464295111132
安装指导
PVE-EX Ex db 版本，I 类和 II 类电控模块
安装

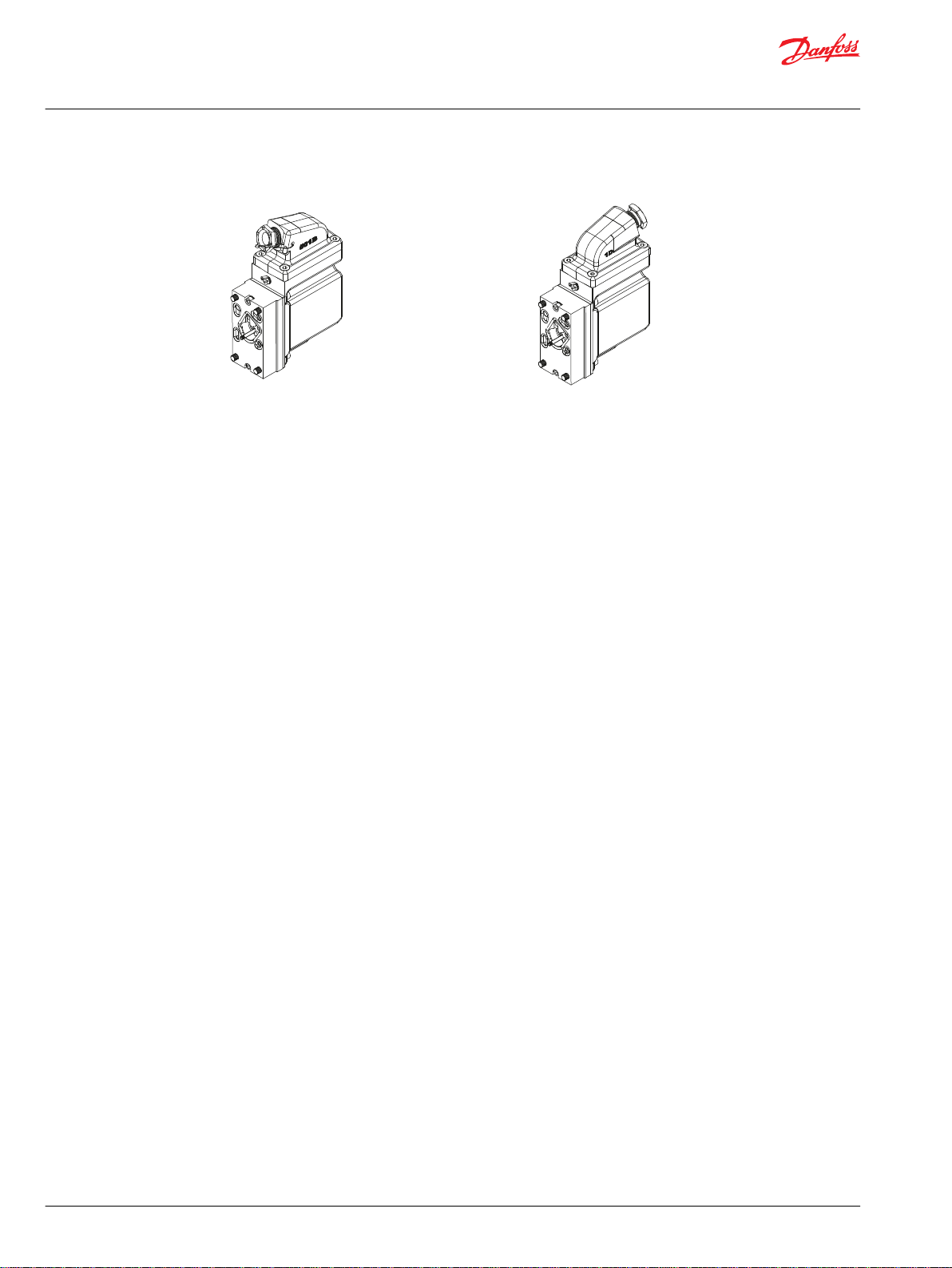

电缆朝向
PVG
退出（左）； 电缆背向
PVG
退出（右）
12 | © Danfoss | 2018 年 9 月
AN00000351zh-0302
1 2 3 4 5 6 7
安装指导
PVE-EX Ex db 版本，I 类和 II 类电控模块
规格

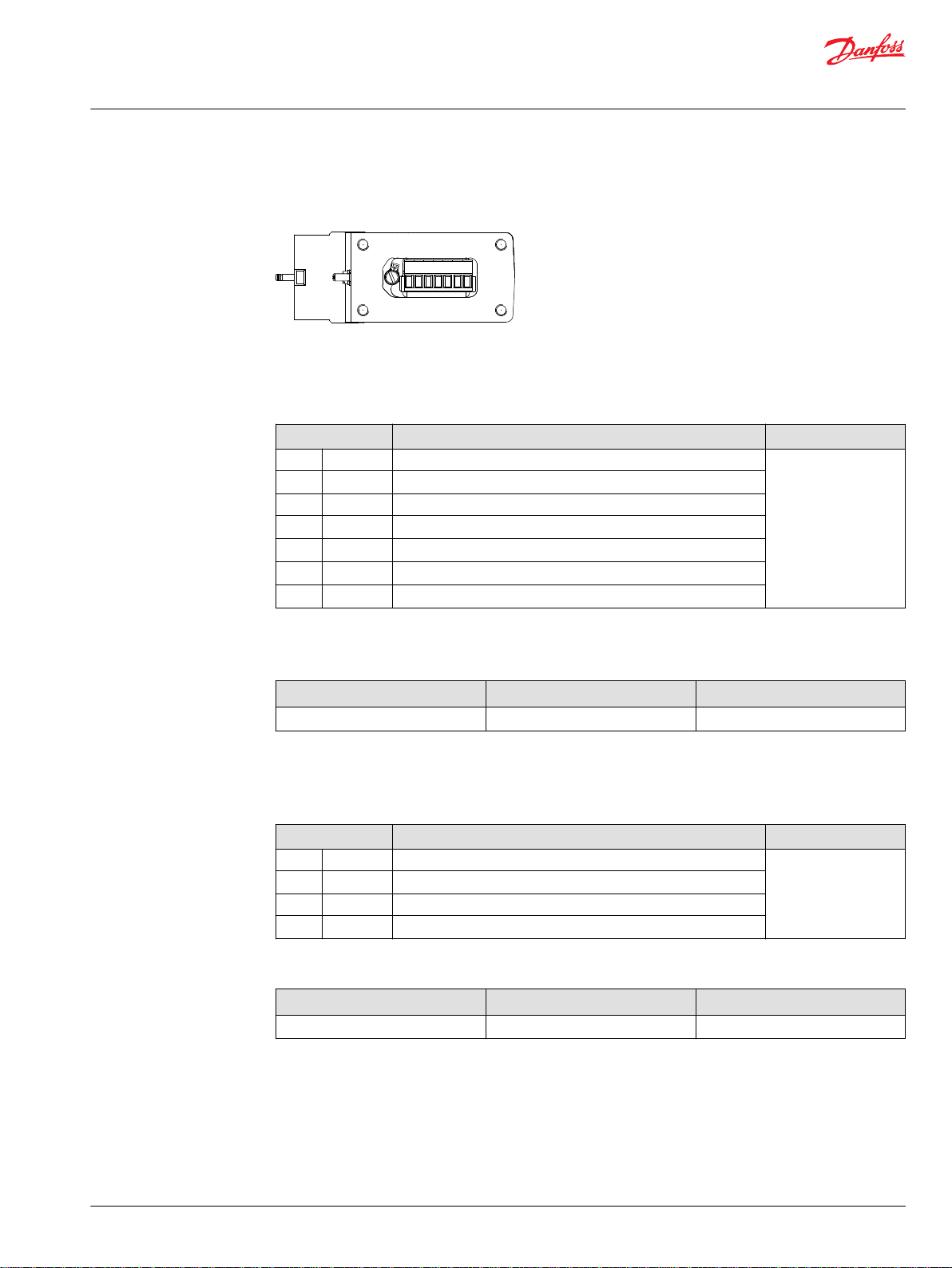

7 针脚布局
7-
针脚接头
辐射控制信号
PVEH/PVES 的辐射度控制信号
针脚 针脚功能 版本
1 U
2 V
3 GND
4
5 GND DI-A
6 GND DI-B
7 V
*
对于无 DI 功能的 PVE 模块，应将针脚 2 和 7 连接在一起。
S
bat2
错误 错误针脚（请参阅 PVE-EX
*
bat
需求信号
电磁阀的供应电压（可以单独关闭）
接地
故障监控
阀芯行程到 A 侧（仅用于 DI 版本）
阀芯行程到 B 侧（仅用于 DI 版本）
DI 版本的供应电压
页 16）
PVES-EX
PVEH-EX
PVES120-EX
PVEH120-EX
PVEH-DI-EX
PVEH120-DI-EX
辐射固定控制信号 (0-10 V)
信号电压 (US) 控制
中位 Q: P → A Q: P → B
US = 0.5 • U
PVEH/PVES
DC
的辐射度控制信号
US = (0.5 → 0.25) • U
DC
US = (0.5 → 0.75) • U
针脚 针脚功能 版本
1 U
2 V
S
bat
3 GND
4
错误 错误针脚（请参阅 PVE-EX
需求信号
供电 电压
接地
故障监控
页 16）
信号电压 (US) 控制
中位 Q: P → A Q: P → B
US = 5 V
US = 5 V → 2.5 V US = 5 V → 7.5 V
DC
PVEH-U
PVES-U-EX
PVES120-U-EX
©
Danfoss | 2018 年 9 月
AN00000351zh-0302 | 13
安装指导
PVE-EX Ex db 版本，I 类和 II 类电控模块
规格
辐射控制信号 – 开/关激活
用于 PVEO 版本的辐射度控制信号
针脚 针脚功能 版本
1 UDC(A)
2 UDC(B)
3 GND
4 GND
5 DI-A
6 DI-B
7 V
信号电压 控制
信号电压 中位 Q: P → A Q: P → B
A 0 UDC (A) 0
B 0 0 UDC (B)
bat
输入信号方向 A
输入信号方向 B
接地
接地
阀芯行程到 A 侧（仅用于 DI 版本）
阀芯行程到 B 侧（仅用于 DI 版本）
DI 版本的供应电压
PVEO-EX-12V
PVEO-EX-24V
PVEO-DI-EX-24V
PVEO120-EX-24V
PVEO120-DI-EX-12V
方向指示器的值
调整/校准
方向指示器 (-DI) 的值
从高到低过渡
从低到高过渡
过渡到低，两个针脚
DI-A 的最大负载，DI-B
20 mA 负载导致电压 DI 高
50 mA 负载导致电压 DI 高
电压 DI 太低
0.8 ± 1 mm [0.031 in]
0.4 ± 1 mm [0.015 in]
针脚变高时错误
50 mA
> UDC – 1.5 V
> UDC – 2.0 V
< 0.2 V
PVE-EX 出厂前经过预校准，适合置于比例阀死区内部。PVE-EX 内集成的位置传感器不能由用户调
整。对该位置的任何偏离都必须集成在指令信号中。
14 | © Danfoss | 2018 年 9 月
AN00000351zh-0302
1
2
安装指导
PVE-EX Ex db 版本，I 类和 II 类电控模块
内部和外部接地
内部接地
使用内部接地端子，可将屏蔽层连接到机箱。
1.
从屏蔽层中剥除一段护套以将电缆套管安装到接头旁边的螺纹孔中。
2.
将屏蔽层压接或焊接到电缆套管中。
3.
通过 M4 螺钉和自锁圈将电缆套管连接到机箱。
4.
将螺钉 A2（M4 x 40 mm，性能等级 70）拧紧到特定转矩 2.5 ± 0.5 N•m。
外部接地
使用外部接地端子，可将接地导线连接到 PVE-EX。
1.
将接地线压接或焊接到电缆套管中。
2.
通过 M4 螺钉和自锁圈将电缆套管连接到机箱。
3.
将螺钉拧紧到指定转矩：2.5 ± 0.5 N•m。
接地端子
7
针脚接地端子
1.
内部接地端子
2.
外部接地端子
©
Danfoss | 2018 年 9 月
AN00000351zh-0302 | 15
C
安装指导
PVE-EX Ex db 版本，I 类和 II 类电控模块
故障监控
PVE-EX 故障监控
故障监控概述
PVE 类型 PVEH/PVES-U 版本PVES 版本 PVEO 版本
故障监控 主动式 被动式 否
故障输出延时
闭式回路禁用内存（需要复位） 是 否 —
错误模式
警告
为了获得安全的系统，必须按照设计执行安装。
请参考本手册中的信息来获得帮助或咨询专业人员。
500 ms 250 ms
无故障 错误输出状态 – 低电平
PVE 上的故障输出： < 2 V
输入信号故障
位移传感器 (LVDT)
闭式回路故障
错误输出状态 – 高电平
PVE 上的故障输出： U
—
—
DC
—
16 | © Danfoss | 2018 年 9 月
AN00000351zh-0302
W
安装指导
PVE-EX Ex db 版本，I 类和 II 类电控模块
技术数据
流体规格
下列数据源自典型测试结果。进行液压系统测试时，使用的矿基液压油粘度为 21 mm2/s [102 SUS]，
温度为 50 °C [122 °F]。
警告
PVE 设计为使用先导油供应。在没有供油时使用可能会损害系统。间歇指的是不到 5 秒的时间，且每
分钟不多于一次。
油耗
电源电压 取决于 PVE-EX 功能
不带 中位
带 锁定
油液粘度、油温 和 先导压力
参数 最小 最大 范围
油液粘度
油温
先导压力（与 T 油口压力相关）
间歇压力峰值不超过
的先导油流量
控制
PVEO 版本 PVEH 版本 PVES 版本
l/min l/min l/min
0 0 0
0.1 0.1 0.1
0.7 0.7 0.8
4 mm2/s
[39 SUS]
-30 ˚C
[-22 ˚F]
10 bar
[145 psi]
–
460 mm2/s
[2128 SUS]
90 ˚C
[194 ˚F]
15 bar
[217 psi]
50 bar [725 psi]
12 - 75 mm2/s
[65 - 347 SUS]
30 至 60 ˚C
[86 至 140 ˚F]
标称 13.5 bar
[196 psi]
–
PVE-EX 电气数据
液压系统过滤
要求的运行清洁度等级（ISO 4406，1999 年版）
规格
机柜等级 EN 60529 IP 66 和 IP 69k
环境温度 最小
最大
最大（提交）表面温度，T5
电源电压 额定
范围 PVEx-EX-12V
范围 PVEx-EX-24V
最大波动量
电流 额定电压下的消耗
(12/24 VDC)
功率额定电压下的消耗
通过 DI 的电流
与 0.5 x UDC 相关的输入阻抗
典型值
最小
最大
PVEO 版本 PVEH 和 PVES 版本
12 / 24 V
DC
11-16 V
DC
22-30 V
DC
5% 5%
0.74 A / 0.37 A 0.57 A / 0.33 A
0.55 A / 0.29 A N/A
0.82 A / 0.42 A N/A
9 W 7 W
0.1 A 0.1 A
N/A
18/16/13
-40 °C [-40 °F]
60 °C [140 °F]
100 °C [212 °F]
11-30 V
N/A
N/A
12 kΩ
DC
©
Danfoss | 2018 年 9 月
AN00000351zh-0302 | 17
安装指导
PVE-EX Ex db 版本，I 类和 II 类电控模块
技术数据
规格 PVEO 版本 PVEH 和 PVES 版本
故障监控 最大负载
出现故障时的反应时间
有关 PVEO、PVES 和 PVEH 版本的更多信息，请参考铭牌说明。
响应时间
PVES/PVEH 版本的响应时间
电源电压 功能 最小 额定 最大
通过中位开关断开 从中位到阀芯最大行程
阀芯最大行程到中位
恒定电压 从中位到阀芯最大行程
阀芯最大行程到中位
PVEO 版本的响应时间
电源电压 功能 最小 额定 最大
电源接通 从中位到阀芯最大行程
关闭电源 阀芯最大行程到中位
N/A 60 mA
N/A 500 ms
120 ms 150 ms 230 ms
65 ms 90 ms 175 ms
50 ms 120 ms 200 ms
65 ms 90 ms 100 ms
120 ms 180 ms 235 ms
18 | © Danfoss | 2018 年 9 月
AN00000351zh-0302
W
W
W
安装指导
PVE-EX Ex db 版本，I 类和 II 类电控模块
维护、服务、故障排除
PVE-EX 的安装、启动和操作
PVE-EX 基本上是免维护的，除了需要按照保护性防爆型式 db 的准则定期检查火道。
检查间隔和定义遵循 IEC 60079-17 标准以及对应的检查日程表。在任何情况下，操作人员都不得尝
试维修或打开 PVE-EX。出现故障或损坏的 PVE-EX 将被更换。
警告
为了获得安全的系统和具有适当功能的应用，必须按照设计执行安装。当机箱、插头和电缆损坏
时，必须更换 PVE-EX 模块。请参考本手册中的信息来获得帮助或咨询专业人员。
警告
必须遵循与 丹佛斯 PVE-EX 电控驱动装置的安装、启动和操作相关的所有国家安全法规。而且，还需
遵守符合性声明的要求以及在可能爆炸的环境中安装时适用的国家法规。忽视此类法规可能会导致
严重人身伤害或大范围的材料损坏。
警告
与电控驱动相关的工作只能由专业人员和具备相应资质的人执行。
安全指导原则
•
出现故障、损坏或缺陷时，则必须更换 PVE-EX。
•
在任何情况下，都不得维修出现故障的 PVE-EX。
•
不得对 PVE-EX、电缆密封接头或在电缆上进行任何修改，这会损坏爆炸安全和保护装置。
•
在不存在爆炸可能的环境中卸载 PVE-EX。
•
在爆炸危险区中使用 PVE-EX 之前，必须通过机器和系统审核。
•
制造商具有应用责任，且对系统安全承担全部责任。
•
安装部件时不使用推荐扭矩可能会损害性能和 PVE-EX。
•
请勿调节、弯曲或损坏位置传感器 (LVDT)，因为这样会影响安全和性能。
•
更换 PVE-EX 时，必须关闭电气和液压系统，释放油压。
•
液压油可能导致环境损坏和人员受伤。
•
模块更换可能会向系统内引入污染和错误。务必保持作业区域的洁净，组件应轻拿轻放。
©
Danfoss | 2018 年 9 月
AN00000351zh-0302 | 19
W
W
W
安装指导
PVE-EX Ex db 版本，I 类和 II 类电控模块
警告
PVE-EX 警告
警告
所有品牌和类型的方向控制阀或比例阀由于用于许多不同应用并且在不同操作条件下使用，有可能
发生故障、造成严重伤害。
因此，应全面分析该应用。机器生产商/系统集成商应负责最终选择产品、确保达到应用的各项性
能、安全与警告要求。
关于选择控制系统及安全等级，需参考机器规范 EN13849（控制系统的相关安全要求）。
警告
为了获得安全的系统和具有适当功能的应用，必须按照设计执行安装。当机箱、插头和电缆损坏
时，必须更换 PVE-EX 模块。请参考本手册中的信息来获得帮助或咨询专业人员。
警告
•
不符合运行条件可能不利于安全性。
•
只有在符合本技术信息中的条件的情况下，带 PVE-EX 的 PVG 才能根据说明执行。
•
尤其在环境暴露应用中，建议采用防护罩。
•
当 PVE-EX 处于故障模式时，性能质量和反馈有效性会受到限制，具体取决于故障类型。
•
不得连接来自多个 PVE-EX 的错误输出针脚。未激活的错误输出针脚被接地并将禁用任何主动信
号。错误输出针脚是信号针脚，只能提供非常有限的功耗。
•
更换模块或线缆之后，必须通过性能测试验证接线质量。
•
在低于标称值的电压下进行驱动时，PVG 性能会下降。
•
PVE-EX 不适合与超出标称值范围的电压一起使用。
•
先导油的障碍可能会对阀芯控制产生直接影响。
•
先导油压力不足会对阀芯控制造成限制。
•
过高的先导油压力可能会损坏 PVE-EX。
•
防爆接头不得维修。如果出现任何损坏，则必须更换 PVE-EX。
•
安装本设备时，应确保带法兰的接头距不属于本设备一部分的固体物至少 30 毫米。
20 | © Danfoss | 2018 年 9 月
AN00000351zh-0302
安装指导
PVE-EX Ex db 版本，I 类和 II 类电控模块
证书
EC 符合性声明
©
Danfoss | 2018 年 9 月
AN00000351zh-0302 | 21
安装指导
PVE-EX Ex db 版本，I 类和 II 类电控模块
证书
22 | © Danfoss | 2018 年 9 月
AN00000351zh-0302
安装指导
PVE-EX Ex db 版本，I 类和 II 类电控模块
证书
EU 型式检验证书
©
Danfoss | 2018 年 9 月
AN00000351zh-0302 | 23
安装指导
PVE-EX Ex db 版本，I 类和 II 类电控模块
证书
24 | © Danfoss | 2018 年 9 月
AN00000351zh-0302
安装指导
PVE-EX Ex db 版本，I 类和 II 类电控模块
证书
©
Danfoss | 2018 年 9 月
AN00000351zh-0302 | 25
安装指导
PVE-EX Ex db 版本，I 类和 II 类电控模块
证书
IECEx 符合性证书
26 | © Danfoss | 2018 年 9 月
AN00000351zh-0302
安装指导
PVE-EX Ex db 版本，I 类和 II 类电控模块
证书
©
Danfoss | 2018 年 9 月
AN00000351zh-0302 | 27
安装指导
PVE-EX Ex db 版本，I 类和 II 类电控模块
证书
28 | © Danfoss | 2018 年 9 月
AN00000351zh-0302
安装指导
PVE-EX Ex db 版本，I 类和 II 类电控模块
证书
©
Danfoss | 2018 年 9 月
AN00000351zh-0302 | 29
安装指导
PVE-EX Ex db 版本，I 类和 II 类电控模块
证书
安全证书 J2014084
安全证书
J2014084
30 | © Danfoss | 2018 年 9 月
AN00000351zh-0302
安装指导
PVE-EX Ex db 版本，I 类和 II 类电控模块
证书
安全证书 J2014085
©
Danfoss | 2018 年 9 月
AN00000351zh-0302 | 31
Danfoss
Power Solutions GmbH & Co. OHG
Krokamp 35
D-24539 Neumünster, Germany
Phone: +49 4321 871 0
Danfoss
Power Solutions ApS
Nordborgvej 81
DK-6430 Nordborg, Denmark
Phone: +45 7488 2222
Danfoss
Power Solutions (US) Company
2800 East 13th Street
Ames, IA 50010, USA
Phone: +1 515 239 6000
Danfoss
Power Solutions Trading
(Shanghai) Co., Ltd.
Building #22, No. 1000 Jin Hai Rd
Jin Qiao, Pudong New District
Shanghai, China 201206
Phone: +86 21 3418 5200
我们提供的产品包括：
Comatrol
www.comatrol.com
Turolla
www.turollaocg.com
Hydro-Gear
www.hydro-gear.com
Daikin-Sauer-Danfoss
www.daikin-sauer-danfoss.com
DCV 方向控制阀
•
电气转换器
•
电气设备
•
电机
•
静液压电机
•
静液压泵
•
摆线马达
•
PLUS+1 控制器
•
PLUS+1 显示器
•
PLUS+1 操纵手柄和踏板
•
PLUS+1 操作界面
•
PLUS+1 传感器
•
PLUS+1 软件
•
PLUS+1 软件服务、支持
•
与培训
位置控制和传感器
•
PVG 比例阀
•
转向组件和系统
•
远程信息处理
•
丹佛斯动力系统 是一家全球化的制造商和供应商，生产并提供高品质的液压及电子元
件。我们为客户提供前沿的技术及解决方案，尤其专注于工况恶劣的非公路行走设备以及
海事领域。基于我们丰富成熟的应用经验，我们和客户紧密合作，确保采用我们产品的诸
多应用具备卓越的性能。在全球范围内，我们帮助您和其他客户加速系统的研发、降低成
本并使机器能更快的推向市场。
丹佛斯动力系统 – 行走液压和行走机械电子产品领域强有力的合作伙伴。
更多产品信息，请登录 www.danfoss.com。
在全球范围内，我们为客户提供专业的技术支持，最佳解决方案以实现卓越的机器性能。
通过遍布世界的授权服务商，针对所有丹佛斯动力系统的产品，我们为客户提供综合的全
球化服务。
请联系:
丹佛斯对目录、产品手册和其他印刷材料中可能存在的错误不承担任何责任。丹佛斯有权不预先通知就更改其产品。这也适用于已订购的产品，但前提是在不影响既定规格的情况下才能做出此类
更改。
All trademarks in this material are property of the respective companies. Danfoss and the Danfoss logotype are trademarks of Danfoss A/S. All rights reserved.
©
Danfoss | 2018 年 9 月
AN00000351zh-0302
Loading...
