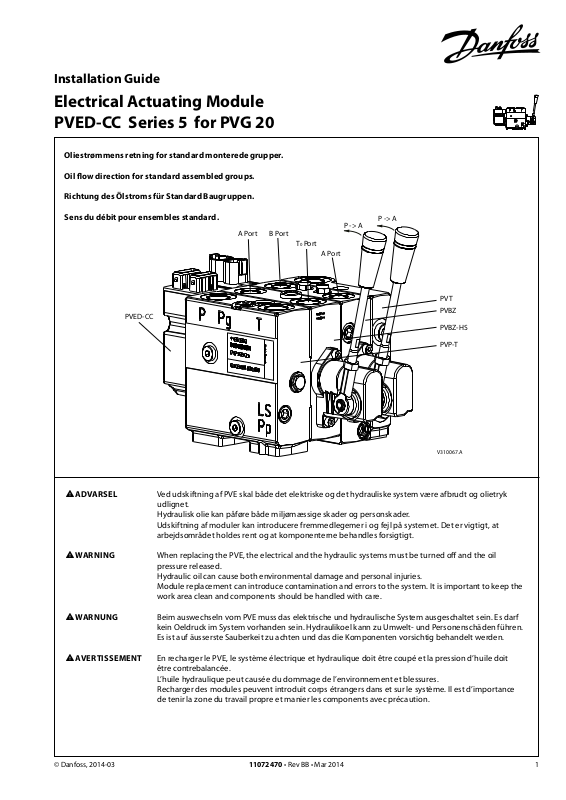

Danfoss PVED-CC Installation guide

Installation Guide

Electrical Actuating Module
PVED-CC Series 5 for PVG 20

Oliestrømmens retning for standard monterede grupper.

Oil ow direction for standard assembled groups.

Richtung des Ölstroms für Standard Baugruppen.

Sens du débit pour ensembles standard.

PVED-CC

A Port

B Port

T0 Port

A Port

P -> A

P -> A

PVT

PVBZ

PVBZ-HS

PVP-T

V310067.A

WADVARSEL

WWARNING

WWARNUNG

WAVERTISSEMENT

© Danfoss, 2014-03 11072470 • Rev BB • Mar 2014 1

Ved udskiftning af PVE skal både det elektriske og det hydrauliske system være afbrudt og olietryk
udlignet.
Hydraulisk olie kan påføre både miljømæssige skader og personskader.
Udskiftning af moduler kan introducere fremmedlegemer i og fejl på systemet. Det er vigtigt, at
arbejdsområdet holdes rent og at komponenterne behandles forsigtigt.

When replacing the PVE, the electrical and the hydraulic systems must be turned o and the oil
pressure released.
Hydraulic oil can cause both environmental damage and personal injuries.
Module replacement can introduce contamination and errors to the system. It is important to keep the
work area clean and components should be handled with care.

Beim auswechseln vom PVE muss das elektrische und hydraulische System ausgeschaltet sein. Es darf
kein Oeldruck im System vorhanden sein. Hydraulikoel kann zu Umwelt- und Personenschäden führen.
Es ist auf äusserste Sauberkeit zu achten und das die Komponenten vorsichtig behandelt werden.

En recharger le PVE, le système électrique et hydraulique doit être coupé et la pression d’huile doit
être contrebalancée.
L’huile hydraulique peut causée du dommage de l’environnement et blessures.
Recharger des modules peuvent introduit corps étrangers dans et sur le système. Il est d’importance
de tenir la zone du travail propre et manier les components avec précaution.

Technical Data

Supply Voltage

Nominal (V

Minimum (V

Maximum (V

Max ripple 5%

Current consumption (operating@12 V) 560 mA

Power consumption (operating@12 V) 6.7 W

Current consumtion (neutral - power safe) 80 mA

Power consumtion (neutral - power safe) 1 W

Activation of solenoid valves by 9-11 V will give reduced valve performance.
>35.5 V and <9 V will shut down electronics.

) 11 - 32 V

bat

) 9.5 V

bat

) 33.5 V

bat

Power Consumption

Oil consumption

Supply Function PVED-CC

Without
voltage

With
voltage

Pilot oil ow per PVED-CC neutral

locked

Pilot oil ow
per PVED- CC

one actuation
(neutral → max.)

continuous
actuations

0 l/min

[0 US gal/min]

0 l/min

[0 US gal/min]

0.0 01 l

[0.024 US gal]

0.8 l/min

[0.211 US gal/min]

WWarning

Oil viscosity

Oil
viscosity

range 12 - 75 mm

min. 4 mm

max. 460 mm

2

/s [39 SUS]

2

2

/s [65 - 347 SUS]

/s [2128 SUS]

Oil temperature

Oil
temperature

30 → 60˚C [86 →

range

140 ˚F]

min. -30˚C [-22˚F]

max. 90 ˚C [194˚ F]

Note: Max. start up viscosity 2500 mm2/s

Filtering

Filtering in the
hydraulic system

Max. allowed degree of
contamination (ISO 4406,
1999 version): 18/16/13

Ambient temperature

Operation -30° → 60°C [-22° → 140°F ]
Storage -40° → 60°C [-40° → 140° F ]

PCB temperature

0 → 85˚C
[32 → 185˚F ]

PCB
temperature

range

min -30˚C [-22˚F]

max avarage 85˚C [185˚F]

max instant 100˚C [212˚F]

WWarning

By operation with PCB temperature below 0°C the transition to fault mode due to spool
monitoring is delayed according to product specication.

Hvis den indbyggede temperatursensor på printet måler mere end 100°C [212˚F] som øjeblikkelig
temperatur eller mere end 85°C [185˚F] som gennemsnitstemperatur vil PVED-CC gå i fejltilstand.

If the build in temperature sensor on the PCB shows more than a 100°C [212˚F] as instant
temperature or more than 85°C [185˚F] as average temperatur the PVED-CC will go into a fault
state.

Falls der eingebaute Temperatursensor auf der Leiterplatte eine aktuelle Temperatur von über
100°C [212˚F] oder eine Durchschnittstemperatur von über 85°C [185˚F] misst, wird das PVED-CC
Modul in den Fehlerzustand gehen.

En cas où la sonde de temperature integrée enregistre une température instantanée supérieure à
100°C [212˚F] ou une température moyenne supérieure à 85°C [185˚F], le PVED-CC se met en
mode erreur.

2 11072470 • Rev BB • Mar 2014 © Danfoss, 2014-03

Technical Data

V310079.A

Følgende tekniske data bygger på typiske testresultater. Der anvendes mineralsk olie med en
viskositet på 21 mm2/s (102 SUS) og en temperatur på 50oC [122oF].

The following technical data are from typical test results. For the hydraulic system a mineral based
hydraulic oil with a viscosity of 21 mm2/s [102 SUS] and a temperature of 50° C [122° F] were used.

Folgende technische Daten bauen auf typische Testergebnisse. Es wurde Erdöl mit einer Viskosität
von 21 mm2/s (102 SUS) und einer Temperatur von 50oC [122oF] verwendet.

Les caractéristiques techniques suivantes sont tirées de résultats de tests typiques. Pour le système
hydraulique, on a utilisé une huile minérale d’une viscosité de 21 mm2/s [102 SUS] et à une
température de 50° C [122° F].

Pilot pressure Versions

Pilot pressure
(relative to T
pressure)

nom. 13.5 bar [196 psi]

min. 12 bar [174 psi]

max. 15 bar [217 psi]

Connector Deutsch AMP JPT

Grade of enclosure IP 69 IP 66

157-520.11

Response times

Typical Minimum Maximum

Power on → Full stroke 170 0 ms 160 0 ms 2000 ms

Neutral → Full stroke 90 ms 80 ms 120 ms

Full stroke → Neutral (Powered) 50 ms 60 ms

Full stroke → Neutral (Spring) 70 ms

Hysteresis

Typical

Hysteresis at 0.02 Hz 4%*

PVED

~4%

* Measured on spool position

Bemærk: I særligt udsatte maskiner anbefales der beskyttelse i form af afskærmning
Beachte: In besonders ausgesetzten Maschinen wird Schutz in Form von elektrischer Abschirmung empfohlen.
NB: In particulary exposed applications, protection in the form of screening is recommended.
Remarque : Pour les applications particulièrement exposées, il est recommandé d’installer une protection par écran.

© Danfoss, 2014-03 11072470 • Rev BB • Mar 2014 3

Electrical Connection

AMP JPT Connector

Deutsch Connector

Pin no. Connection / signal

1 Can_L

2 VBAT / U_DC

3 GND

4 Can_H

There is full electrical connection between
the connectors.

Pin no. Connection / signal

1 Can_H

2 Can_L

3 VBAT / U_DC

4 GND

There is full electrical connection between
the connectors.

1

2

4

3

2

1

3

4

V310049.A

4

1

2

3

2

3

4

1

V310050.A

PVE LED Farver
PVE LED Colors
PVE LED Farben
PVE LED Couleurs

The colour of on board LED reects status of S5 valve.

LED Color PVE software status Safety Switch
Flashing between orange and green PVE is in bootloader / service mode Disabled
Orange PVE is in disabled state and there are no (non-info type of ) errors present Disabled
Green PVE is enabled and spool is at neutral position Enabled
Flashing green Spool is steered outside of the dead band as a result of receiving a

non-zero setpoint through the CAN-BUS

Flashing orange A Warning, Critical or Severe error of is present in the system or the PVE is

in power save mode

Red Internal handshake aliveness communication fault or CAN controller

initializing failure or inability to recover from BUS-o

Enabled

Disabled

Disabled

4 11072470 • Rev BB • Mar 2014 © Danfoss, 2014-03

Montage af PVED

[221 lbf•in]

Installation of PVED
Montage von PVED
Installation de PVED

AMP/Deutsch versions:

Pakningen i PVE stikket samt pakningerne
til de enkelte ledninger, er afgørende for at
korrekt tæthed af stikket opnås.

The seal in the PVE connector and the
seals for individual conductors are crucial
for correctly sealing the connector.

Die Dichtung im PVE-Stecker sowie die
Dichtungen für die einzelnen Drähte
sind für die Dichtheit des Steckers von
entscheidendem Einuss.

Le joint de la prise PVE ainsi que les joints
de chaque conducteur, jouent un rôle
essentiel dans la qualité de l’étanchéité de
la prise.

4 [0.16]

5 ±0.5 Nm

[44 ±4.4 lbf•in]

PVED

V310051.A

4 [0.16]

5 ±0.5 Nm

[44 ±4.4 lbf•in]

PVED

V310052.A

Beskyttelse

PVE-moduler med AMP stik overholder
tæthedsgrad IP66 i henhold til IEC 529.
PVE-moduler med Deutsch stik overholder
tæthedsgrad IP69 i henhold til IEC 529.
Det anbefales dog, at PVE'en på særligt
udsatte steder beskyttes i form af en
afskærmning eller lignende.

Schutzgrad

PVE-Module mit AMP Stecker erfüllen
Schutzart IP 66 in IEC 529.
PVE-Module mit Deutsch Stecker erfüllen
Schutzart IP 69 in IEC 529.
Wenn die PVE-Module aber besonders
nassen Bedingungen ausgesetzt sind,
werden weitere Schutzmaßnahmen in Form
von einer Abschirmung empfohlen.

Protection

PVE-modules with AMP connectors conform
to enclosure IP 66 in IEC 529.
PVE-modules with Deutsch connectors
conform to enclosure IP 69 in IEC 529.
However, it is recommended to additionally
shield all such PVE-modules that are exposed
to particularly moist conditions.

In particularly exposed applications, protection in the form
of screening of the electrical actuator is recommended

100 [4]*

In particularly exposed applications, protection in the form
of screening of the electrical actuator is recommended

70 [2.756]

25 Nm

[221 lbf•in]

215 [8.46]

V310037.A

215 [8.46]

Protection

100 [4]*

Les modules PVE équipés de la prise AMP
possèdent le degré de protection IP66
conformément à la IEC 529.

70 [2.756]

Les modules PVE équipés de la prise Deutsch
possèdent le degré de protection IP69
conformément à la IEC 529.

25 Nm

V310066.A

Dans les zones particulièrement exposées, il
est cependant conseillé de protéger le PVE à
l’aide d’un écran ou d’un dispositif similaire.

© Danfoss, 2014-03 11072470 • Rev BB • Mar 2014 5

* Plads til demontage
* Room for dismantling
* Platz für Demontage
* Espace pour démontage

B
C

E

Identikation
Identication
Identication

A: PVED-CC nummer
B: PVED-CC Serie 5 produktionscelle
C: Fremstillingsdato; år, uge, dag
D: Serienummer

A

E: Forsyningsspænding

Kabel med stik
Cable with connector
Kabel mit Stecker
Câble avec connecteur

V310074.B

Deutsch version

Pin 1 White Can_H

Pin 2 Blue Can_L

Pin 3 Ye llow VBAT / U_DC

Pin 4 Red GND

D

A: PVED-CC number
B: PVED-CC Series 5 production cell
C: Manufacturing date; year, week, day
D: Serial number
E: Supply voltage

A: PVED-CC Nummer
B: PVED-CC Series 5 Fertigungszelle
C: Datum der Herstellung; Jahre, Woche, Tag
D: Seriennummer
E: Versorgungsspannung

A: PVED-CC numéro
B: PVED-CC series 5 production de cellules
C: Date de fabrication; année, semaine, jour
D: Numéro sériel
E: Tension d´alimentation

60[2.36]

40[1.57]]

4200[165.35]

3800[149.61]

35[1.38]

25[0.98]

Deutsch connector

1
2

4
3

Oil resistant PVC

with four meter cable

Code number:
110 074 98

P301 153

Terminator

Code number:
110 07561
11077563 (dummy)

Deutsch-Deutsch cable

Code number :
110 07531

6 11072470 • Rev BB • Mar 2014 © Danfoss, 2014-03

WAdvarsel

Alle mærker og typer af retningsventiler – også proportional ventiler – kan svigte og forårsage
alvorlig skade. Det er derfor vigtigt at analysere maskinen i alle enkeltheder.
Da proportionalventiler anvendes under mange forskellige driftsbetingelser og i mange
forskellige maskiner, er det alene maskinproducentens ansvar at træe det endelige produktvalg
og sikre at samtlige maskinens krav til ydelse, sikkerhed og advarsler er opfyldt.
Ved valg af reguleringssystem- og sikkerhedniveau- kan man f.eks. støtte sig til ISO 13849
(sikkerhedsrelaterede bestanddele i reguleringssystemet).

WWarning

All makes and all types of directional control valves – inclusive proportional valves – can fail and
cause serious damage. It is therefore important to analyse all aspects of the application.
Because the proportional valves are used in many dierent operation conditions and applications,
the manufacturer of the application is responsible for making the nal selection of the products­and assuring that all performance, safety and warning requirements of the application are met.
The process of choosing the control system – and safety level – could e.g. be governed by ISO
13849 (Safety related parts of control system).

WWarning

Alle Fabrikate und Typen von Wegeventilen – einschlieβlich proportionalventile – können
versagen und schlimme Unfälle verursachen. Es ist daher wichtig, die Anwendung in allen Details
zu analysieren.
Weil proportionalventile unter vielen unterschiedlichen Arbeitsbedingungen und in vielen
verschiedenen Anwendungen benutzt werden, trägt allein der Maschinenhersteller die
verantwortung für seine endgültige wahl von produkt, und er ist ebenfalles dafür verantwortlich,
dass alle leistungs-, sicherheits- und warnungsanforderungen an seine maschine erfüllt sind.
Zur wahl vom Reglersystem und sicherheitsniveau kann man sich z.b. auf ISO 13849 stützen.

WAvertissement

Tous les distributeurs – y compris les distributeurs proportionnels – peuvent tomber en panne et
entrainer de sérieux dommages. C'est la raison pour laquelle il est important d'analyser chaque
aspect de l'application. Les vannes proportionnelles étant utilisées dans de nombreuses
conditions d'exploitation et applications diérentes, le fabricant de l'application porte l'entiére
responsabilité de la sélection nale des produits et du respect des exigences en matiére de
rendement, de sécurité et d'avertissement. Le choix du systéme de commande – et du niveau de
sécurité – peut étre fait par exemple sur la base de la norme ISO 13849 (parties du systéme de
commande relatives á la sécurite).

© Danfoss, 2014-03 11072470 • Rev BB • Mar 2014 7

8 11072470 • Rev BB • Mar 2014 © Danfoss, 2014-03
