Danfoss PSH 065/105 Application guide [zh]

应用指南
丹佛斯涡旋压缩机
PSH 065/105
50 Hz - R410A
http://cc.danfoss.com
目录
一般信息 ..................................................... 4
产品信息 .....................................................5
特性 .............................................................5
压缩机型号命名 .........................................8
技术规格 .....................................................9
尺寸 ...........................................................10
单机压缩机 ............................................................... 10
接口详情 .................................................................... 11
电 气 数 据 、连 接 和 接 线 ............................. 12
电机电压 .................................................................... 12
接线 ..............................................................................12
IP 等级 ......................................................................... 13
接线盒温度 ............................................................... 13
三相电气特性 .......................................................... 13
电机保护 ....................................................................14
认证和证书 ...............................................16
压力要求 .................................................................... 16
内部自由容积 ........................................................... 16
系统设计 ...................................................17
管路设计 ................................................... 17
常规要求 .................................................................... 17
压缩机安装设计 .......................................18
常规要求 .................................................................... 18
单机要求 ....................................................................18
管理回路中的油 .......................................19
要求 .............................................................................. 19
测 试 、标 准 及 解 决 方 案 ........................................ 19
管理噪音和振动 ...................................... 20
压缩机噪声辐射 ..................................................... 20
机械振动 .................................................................... 21
气体脉冲 ....................................................................21
管理运行范围 .......................................... 22
要求 .............................................................................. 22

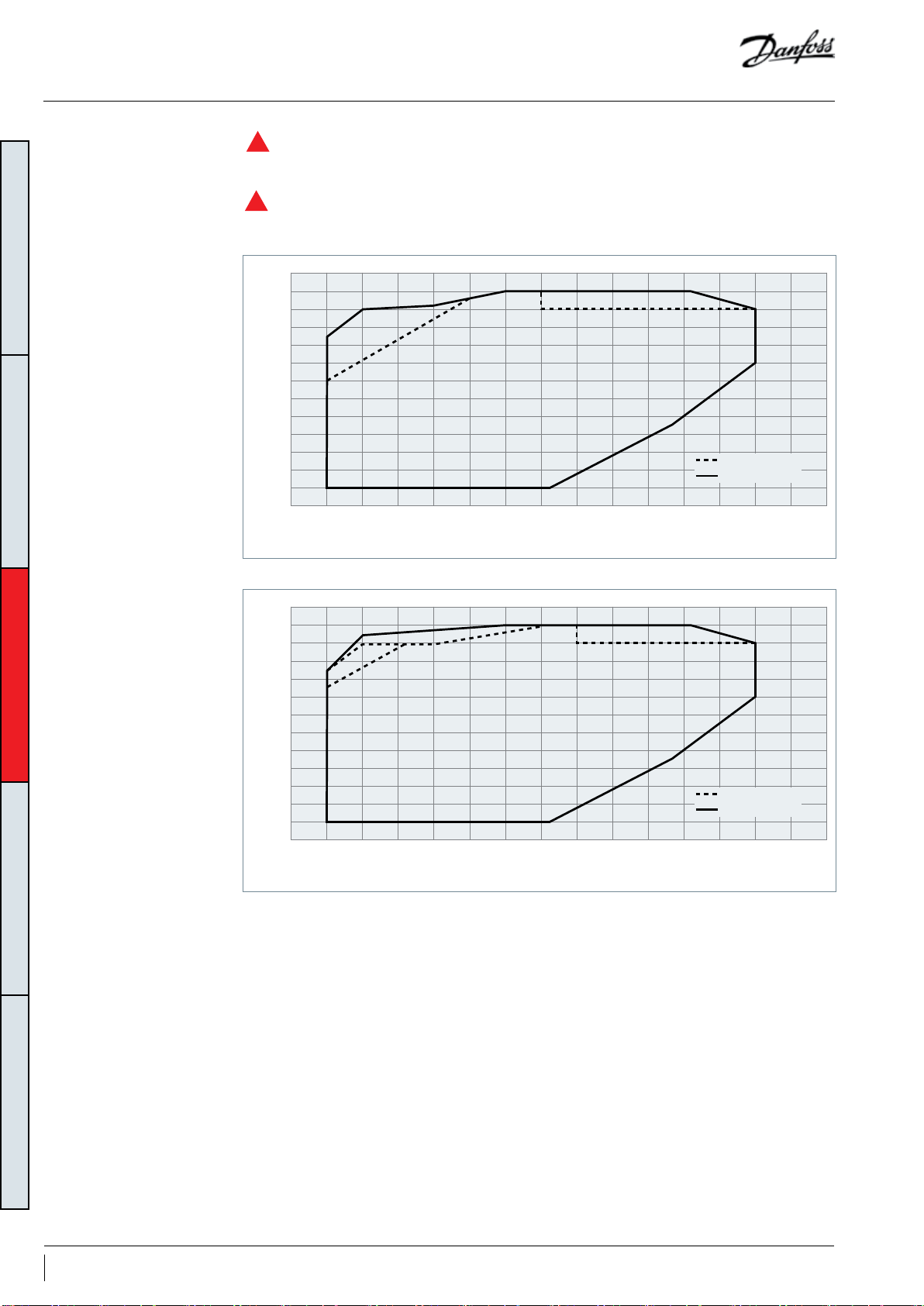

运行范围 PSH065 ...................................................22
运行范围 PSH105 .................................................... 22
系统评估 .................................................................... 23
测 试 、标 准 及 解 决 方 案 ........................................23
管理过热度 .............................................. 24
要求 .............................................................................. 24
系统评估 .................................................................... 24
测 试 、标 准 及 解 决 方 案 ........................................25
管理停机时制冷剂迁移 ........................... 26
要求 .............................................................................. 26
系统评估 .................................................................... 26
提供电源和电气保护 ............................... 27
接线信息 .................................................................... 27
控制逻辑 .................................................. 28
安全控制逻辑要求 .................................................28
启停次数限制 .......................................................... 28
除霜逻辑建议 .......................................................... 29
压缩机安装 .............................................. 30
减少系统中的水分 ................................... 30
要求 .............................................................................. 30
解决方案 .................................................................... 30
装配线规程 ...............................................31
压缩机存储 ............................................................... 31
压缩 机氮气充注 .....................................................31
搬运 .............................................................................31
装配线规程 .............................................. 32

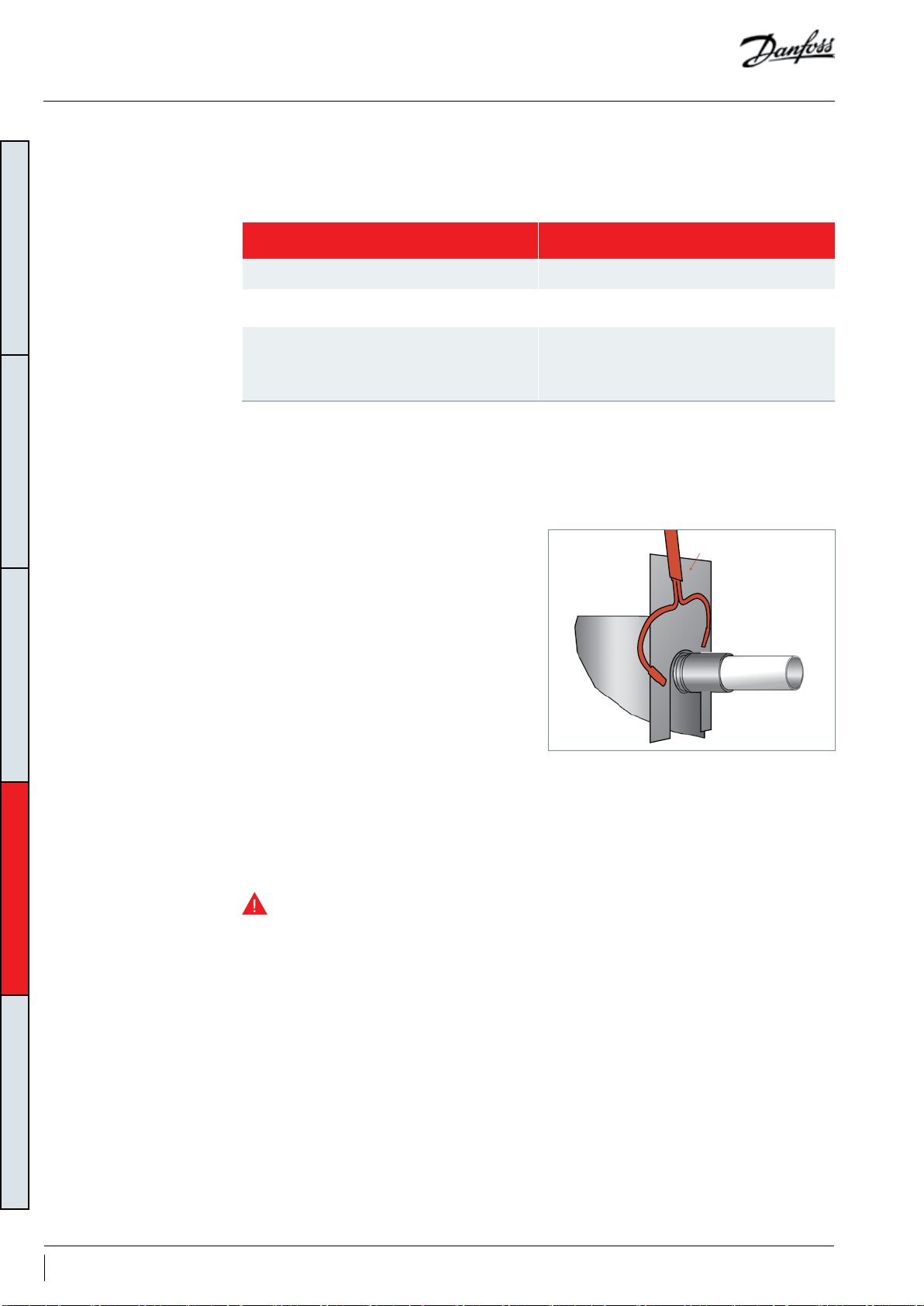

管路连接 .................................................................... 32
系统压力测试与泄漏检测..................................33
系统抽真空和除湿 ............................................... 33
制冷剂充注 ............................................................... 33
绝缘强度与绝缘电阻测试 .................................. 33
调试 .......................................................... 34
基本检查 ....................................................................34
初次启动 .................................................................... 34
系统监控 ....................................................................34
拆解和废弃 .............................................. 35
订购信息 .................................................. 36

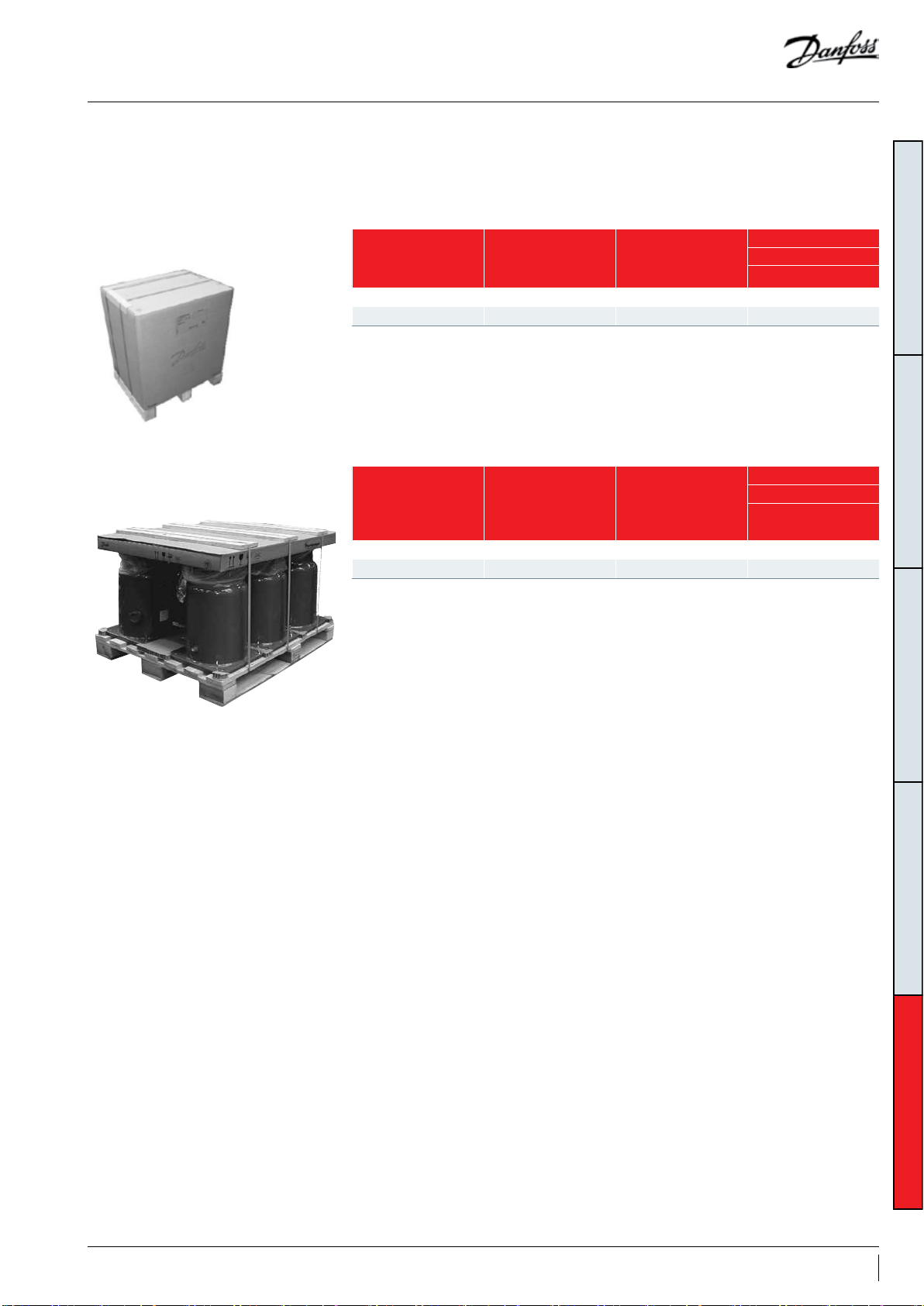

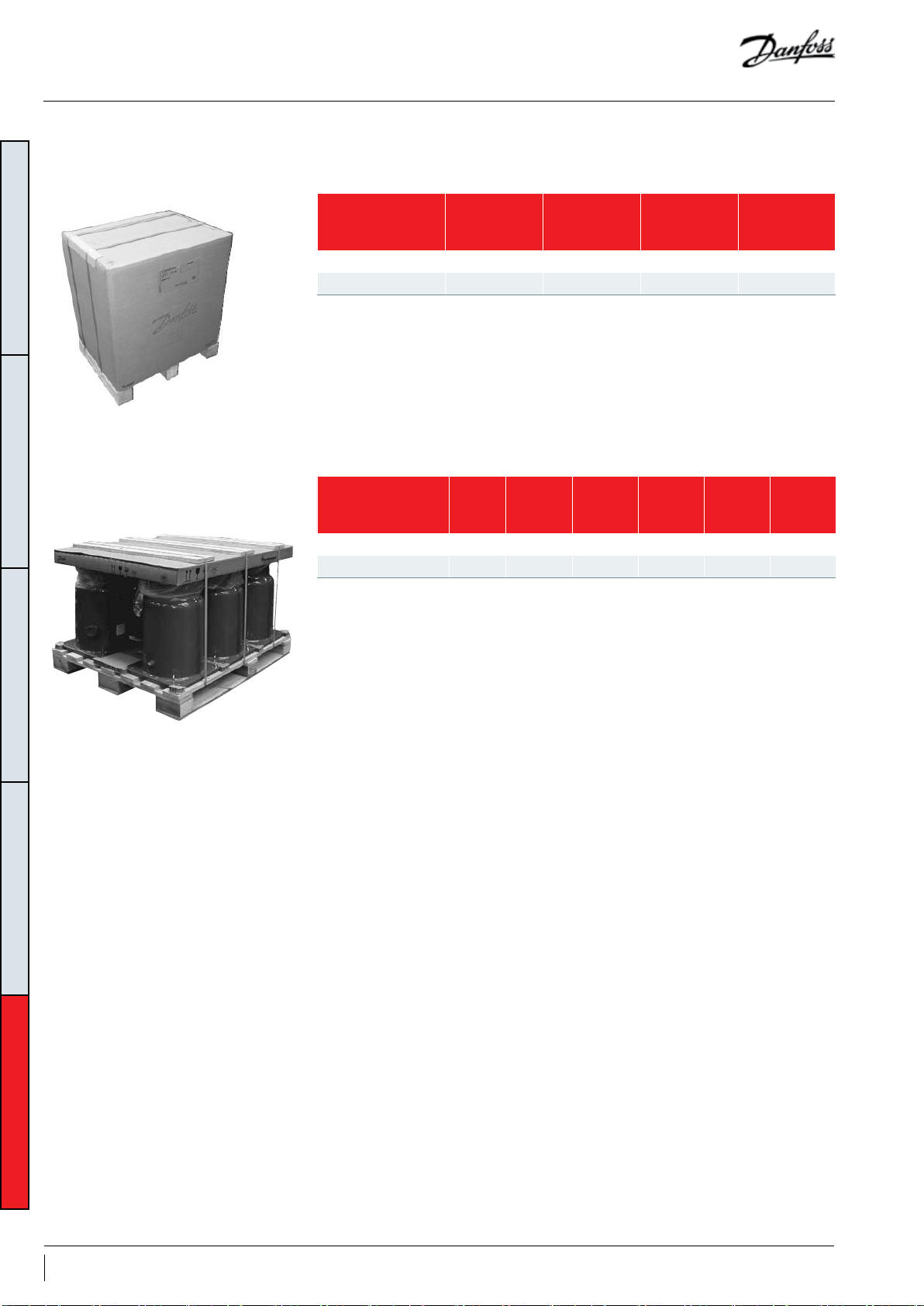

包装 .......................................................... 36
订购代码 ...................................................37

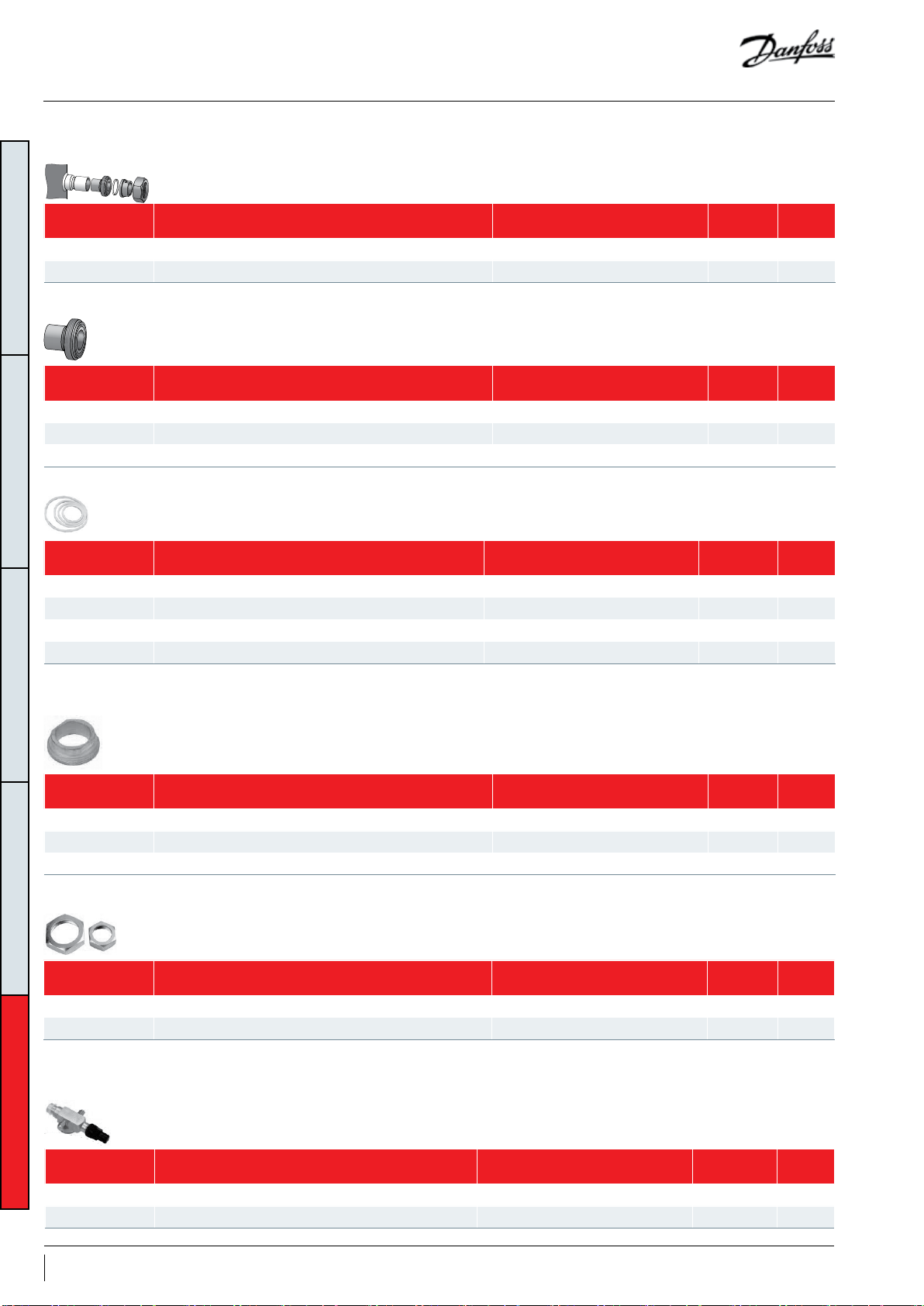

配件 .......................................................... 38
3AB328937813817zh-000101

一般信息

一般信息系统设计压缩机安装订购信息 产品信息
丹佛斯涡旋压缩机采用最先进的技术进行设计 和制造，并符合欧洲与美国等主要市场的现行 法规。安全性与可靠性更是作为重中之重。特 别要注意下列标志所示相关说明：
R
该标志表示避免可靠性风险的注意事项。
该标志表示避免安全性风险的注意事项。
本指南的目的是帮助客户验证设备中的压缩机。 建议您严格遵守这些注意事项。如有任何与本 指南不符的情况，请联系丹佛斯相关人员。任 何情况下，丹佛斯皆不承担因系统制造商错误 安装和使用压缩机而导致的任何后果的责任。
4 AB328937813817zh-000101

产品信息

特性
概述
丹佛斯 PSH 065/105 压缩机针对热泵应用进行 了优化。此外，它还采用了更加先进的设计，
能够达到最高效率并延长使用寿命。
中间排气阀 (IDV) 能实现更高的季节 能效
内部止回阀 (INRV) 能够避免高压侧 过度渗漏
隔热罩降低排气和吸气之间的传热以 及噪音等级
内置排气温度保护功能 (DGT)
专门针对热泵应用优化压比
高分子无铅轴承在润滑不良的情况下 提升性能
一般信息产品信息系统设计压缩机安装订购信息
享有专利的气流通道设计进一步提高 防液击能力
喷射口可以同时扩大应用范围并提 高效率
5AB328937813817zh-000101
特性
喷气
一般信息产品信息系统设计压缩机安装订购信息
PSH 065/105 压缩机配有一个喷射口，使其可通 过连接一个中间经济器进行喷气。
该喷气有三大优势：
• 通过降低排气温度扩大运行范围。
• 通过在膨胀前降低液态制冷剂温度提升制冷量
和制冷效率（中间热交换器作为经济器）。
• 通过提高冷凝器侧的质量流量来提升制热量和 热效率（冷凝器侧质量流量将为蒸发器侧质量 流量和喷气质量流量的总和）。
压力
SH
SC
P
cond
P
inj
P
evap
Tvi
∆T IntX
m
(m+m
m
inj
inj
)
inj
SH
焓
下方图表解释了喷气的原理，注意：
：喷射质量流量。
m inj
ΔT IntX：
中间经济器出口和中间压力沸点之间
的温差。
Suct SH：
Inj SH：
SC：
压缩机吸气侧过热度。
喷射气体过热度（中间压力下）。
中间经济器进口处的过冷度。
对于喷气的系统，除吸气过热度和冷凝器过冷 度之外，我们还应将喷气过热度和中间经济器 DeltaT 作为压缩机性能的关键影响参数。
冷凝器
~
电磁阀
电子 膨胀阀
中间经济器
电子膨胀阀
蒸发器
控制喷气
过热度
湿喷射
喷射质量流量必须通过 EXV 进行调节,喷气过热 度必须控制在 5K 以上。
当系统要求更大的运行范围且喷气不足以冷却 涡旋时，控制器则必须将过热度降至零，并通 过读取压缩机排气温度来控制喷射路电子膨胀 阀的开度。此部分均称为湿喷（区别于液体） 。湿喷对效率和制冷量无增益，仅运行范围有
建议在喷射管路上安装一个额外的电磁阀，以 防在断电时制冷剂直接进入压缩机涡旋腔。
压缩机切换运行模式时，喷气应关闭。
增益。鉴于传感器和涡旋装置之间的距离，当 测量点的排气温度超过 121°C (250°F) 时，喷液 就会被激活。要求最低过冷度为 4K (7.2°F)，以 确保正常喷液。
6 AB328937813817zh-000101

液体喷射

电子膨胀阀
丹佛斯 PSH 065/105 涡旋压缩机需要通过喷 液才能在工作范围内保持足够低的排气温 度。PSH 065/105 压缩机配有喷液连接口。
压缩机的喷液端口应连接至冷凝器与干燥过滤器 后侧的系统主要液体管路。液态制冷剂直接注入 压缩机涡旋装置中。液态制冷剂在涡旋盘中汽化 并吸收热量，使压缩机的排气温度降低。
压力
需要一个 LIV（喷液阀），用于控制喷液质量流 量、保持压缩机排气温度不变。LIV 的喷液调 节基于排气管路上的温度传感器所测的排气温 度。鉴于传感器和涡旋装置之间的距离，当测 量点的排气温度超过 121°C (250°F) 时，喷液就 会被激活。
要求最低过冷度为 4K (7.2°F) ，以确保正常喷液。
焓
一般信息产品信息系统设计压缩机安装订购信息
干燥过滤器
冷凝器
排气温度传感器
喷液控制阀 (LIV)
控制
蒸发器
7AB328937813817zh-000101

压缩机型号命名

命名规则

一般信息产品信息系统设计压缩机安装订购信息
丹佛斯涡旋压缩机 PSH 065/105 应用于单台系 统。此压缩机仅用于无分流应用。以下举例说 明压缩机的命名规则，这与压缩机铭牌上的标
䃔࢝࡝
չӲӒӷդУӲӒ୏
䃂ࡾ࠾ոӱӑӶ
PSH͹POE 䃔࢝࡝澝ଠй R410A ӲӒӷࢽ䀿ѩԗࢆޔԹঢ়ߑ
գТӱӑଞ
ԥѹ kW50 HzR410A ӲӒӷЌ֨љЈٗӑ͹
-7°C /50°C ଋࢽچ 5K / ଋӒچ 5KЉ٫֕ࡈ֕䃠
ࣔ޲і
ઍચ Թ ࣍ߎ
注是一样的。订购代码请参阅“订购信息和包 装”版块。
фս޾ޏ
ї
A8PSH AVB105
уռޟݰі
A~Z
ࣔ޲Ґ۵
B͹ࡈֲࠥ110-240V
૲஍
V͹֕ࡈ ЉԕխݏӲମ૾չ֕ذஂ
ࣔ޲ࣔԸі
8: 380V/3~/50 Hz
8 AB328937813817zh-000101

技术规格

50Hz 数据

带喷气性能

不带喷气性能

型号
PSH065 272.8 47. 5 6.1 117
PSH105 442.6 77 6.1 179
* 2900 转/分钟 ** 净 重（ 含 油 ）
型号
PSH065
PSH105
型号
PSH065 3 50 10 5 6210 0 20065 3.1
PSH105 3 50 10 5 101574 3274 0 3.1
排量 排量* 注油量 净重**
3
cm
/rev m3/h dm
工况
蒸发 温度冷凝
°C °C K K K K W W W/W
-8 58 5 10 5 5 70994 25795 2.8
-7 50 5 10 5 5 73075 21686 3.4
-8 58 5 10 5 5 116701 42141 2.8
-7 50 5 10 5 5 1197 93 35747 3.4
蒸发温度 冷凝温度 吸气过热度 过冷度
°C °C K K W W W/W
温度
ΔT intX
吸气
过热度
工况
喷气
过热度
过冷度
3
标称
供热量
标称
制冷量
输入 功率供热
输入 功率制冷
kg
一般信息产品信息系统设计压缩机安装订购信息
COP
COP
9AB328937813817zh-000101
尺寸
H
H 1
H 3
H 2
ØD
L4
L2
L1
L5 L3
H
ØD

单机压缩机

一般信息产品信息系统设计压缩机安装订购信息
H 2
H 1
H 3
L4
L2
L1
L5 L3
PSH065 PSH105
压缩机型号 D (mm) H (mm) H1 (mm) H2 (mm) H3 (mm) L1 (mm) L2 (mm) L3 (mm) L4 (mm) L5 (mm) 外形图编号
PSH065 265.9 682.5 331 645 107 429 279.4 371 370.8 305 8556305
PSH105 333 755. 5 332.5 696.5 123.5 429 279.4 371 370.8 305 8556300
10 AB328937813817zh-000101
尺寸

接口详情

接口详情 PSH065 PSH105
吸气连接 焊接 1" 5/8 焊接 1" 5/8
排气连接 焊接 1" 1/8 铜焊 1" 3/8
油视镜 无 螺纹 (1"1/8 - 18 UNF)
一般信息产品信息系统设计压缩机安装订购信息
油平衡接口 无 螺纹接口 2 " 1/4
放油口 无 ¼" 内 螺 纹 ，带 有 针 阀
低压仪表接口 (Shrader) 无 ¼" 外螺纹，带有针阀
喷气接口 3/8" ODF 1/2" ODF
PSH065 PSH105
11AB328937813817zh-000101

电气数据、连接和接线

电机电压

电机电压代码 代码 8
额定电压 380V-3ph
50 Hz
电压范围 3 42-418V
一般信息产品信息系统设计压缩机安装订购信息
接线
电压失衡最大值不能超过 2% 。电压不平衡会 导致某一相或多相的电流过高，从而导致过热 并可能损坏电机。电压不平衡计算公式：
| Vavg - V1-2 | + | Vavg - V1-3 | + | Vavg - V2-3 |
% 电压失衡
Vavg = 相位 1、2、3 的平均电压。
V1-2 = 相位 1 和 2 之间的电压。
= x 100
2 x Vavg
V1-3 = 相位 1 和 3 之间的电压。
V2-3 = 相位 2 和 3 之间的电压。
电源与压缩机接线盒通过 (3/16") 螺丝连接。 最大紧固扭矩为 3 Nm。电源线采用 1/4" 环形
端子。
接线盒配有两个三重敲落孔，和一个单敲落 孔用于电源线，4 个双重敲落孔用于安全控制 电路。
3 个电源线落孔可容纳以下直径：
• Ø 50.8 mm（UL 1"1/2 导线管）和 Ø 43.7 mm
黑色 蓝色 棕色
（UL 1"1/4 导线管）和 Ø 34.5 mm（UL 1" 导 线管）
• Ø 40.5 mm (ISO40) 和 Ø 32,2 mm (ISO32) 和 Ø 25.5 mm (ISO25)
• Ø 25.5 mm (ISO25)
4 个其他落孔如下所示：
• Ø 22.5 mm (PG16) (UL 1/2") 和 Ø 16.5 mm
Faston 1/4" 端子
M1-M2 控制电路
模块电源
曲轴箱加热器
(ISO16) (x2)
• Ø 20.7 mm（ISO20 或 PG13.5）(x2)
电源
12 AB328937813817zh-000101
电气数据、连接和接线

IP 等级

接线盒温度

三相电气特性

电机保护模块预装在接线盒中。相序保护和热 敏电阻已事先接好且不可移除。模块必须连接 一个正确电压的电源。模块接线端为 6.3 mm 的 铲型端子。
پ૿ҵ
L1 L2 L3
Black Blue Brown
ӄ৥ݏӲݎઇ֘
LNS1 S2 M1 M2
ֲࠥ࢛
ࢽݽஊକݎ
؍Ҷ֛૨
根据 IEC529，所有型号压缩机接线盒的防护等级都为 IP54。要求使用尺寸合适的IP54等级的电缆 密封接头。 第一个数字，对接触和异物的防护等级
5 - 防尘
第二个数字，对水的防护等级
4 - 防水溅落
接线盒内部的温度不得超过 70°C。因此，如 果压缩机安装在一个外壳中，则必须采取预防 措施来避免压缩机周围和接线盒内部的温度过
由于此原因导致压缩机出现任何损坏，则不属 于丹佛斯的质保范围。同样，电缆的选择也要
能够确保接线盒温度不超过 70°C。 高。可能有必要在外壳面板上安装通风设备。 否则，电气保护模块可能无法正常工作。如果
压缩机型号
LRA 最大工作电流 线圈电阻
A A Ω
一般信息产品信息系统设计压缩机安装订购信息
电机电压代码 8
380V / 3ph / 50 Hz
PSH065 250 56 0.496
PSH105 349 91 0.285
13AB328937813817zh-000101
