Data Sheet

Устройство для мониторинга Тип PR-OCTO Lean

Устройство для подключения к Интернету вещей, дистанционного управления и отслеживания холодильного оборудования

PR-OCTO Lean 2G Y8 0T (код № 300B5070) — это устройство для подключения к Интернету вещей, специально разработанное для холодильных систем, например, для охладителей бутылок, шкафов для мороженого и другого холодильного оборудования. Это устройство позволяет подключаться и получать доступ к облачным решениям Alsense™ компании Danfoss.

OCTO оснащено портом связи, через который его можно подключать к имеющимся электронным контроллерам и собирать соответствующие данные, а также четырьмя входами, которые позволяют использовать его в качестве автономного устройства для получения сведений о температуре и состоянии. Благодаря встроенному модему, Bluetooth-соединению и поддержке Wi-Fi устройство обеспечивает различные варианты связи с облаком и очень точное позиционирование.

AI385318411566ru-000101

Danfoss

80G8251

Зеленый светодиод: Состояние мобильного соединения и соединения с платформой Alsense.

Красный светодиод: Состояние питания и связи с электронным термостатом.

Danfoss

80G8325

Разъем блока питания: 100–240 В перем. тока

Разъем COMM: Порт TTL для связи с

электронным термостатом. К этому разъему также подключаются датчики температуры.

КРАСНЫЙ, не горит

Неправильное питание устройства.

КРАСНЫЙ, мигает

Питание включено, но связь с электронным термостатом еще не установлена.

КРАСНЫЙ, горит

Питание включено и связь с электронным термостатом установлена правильно.

КРАСНЫЙ, быстро мигает

Питание включено, но связь с электронным термостатом была прервана.

ЗЕЛЕНЫЙ, не горит

Модем не работает

ЗЕЛЕНЫЙ, быстро мигает

Модем не зарегистрирован в сети

ЗЕЛЕНЫЙ, мигает

Модем зарегистрирован в сети

Устройство для мониторинга, тип PR-OCTO Lean

Спецификация изделия

Расположение разъемов и индикаторов

На Фигура 1 и Фигура 2 показана компоновка устройства PR-OCTO.

Фигура 1: Сторона A

См. Фигура 2 с подробным описанием работы светодиодов.

Фигура 2: Сторона B

Подробнее о разъемах см. Подключения и проводка.

Таблица 1: Сведения о работе светодиодов

100 – 240 V AC ~

Danfoss

80G8253

ABCDЭлектронный термостат

PR-OCTO

Кабель COMM

Если источник питания не имеет двойной изоляции, это расстояние должно быть не менее 5 см.

Изготовитель

Модели

Danfoss

ERC111, ERC112, EETa

Eliwell

EWPLUS400, EWPLUS961, EWPLUS974, EWPLUS974 Smart, EWPLUS978

Carel

PJP4C0HG00 (PYUG3R05R3, PYKM1Z051P), семейство PZPU (особенно PZPUCOMB03K, PZPUCOMB06K), PYHB1R055S (PYFZ1Z056M), PZHBC0H00V, PYHB1R057F (PYHB1R05E9), PJP7C0HG00

Стандартные быстроразъемные клеммы

Разъем для простого монтажа (для непрямого соединения)

Lumberg 3611 02 K1

Устройство для мониторинга, тип PR-OCTO Lean

Совместимость

Устройство PR-OCTO позволяет активировать блокировку и собирать диагностическую информацию только в сочетании с электронным термостатом.

Текущая версия PR-OCTO совместима с термостатами, указанными в Таблица 2.

Таблица 2: Совместимые электронные термостаты

Подключения и проводка

Фигура 3: Соединение с электронным контроллером

Для PR-OCTO требуется два соединения: источника питания и электронного термостата.

Необходимо использовать общий источник питания с электронным термостатом: допускается включать питание PR-OCTO только при включенном питании термостата. Если прибор PR-OCTO включен при выключенном термостате, через 60 минут подается аварийный сигнал «Сбой связи с контроллером».



ПРИМЕЧАНИЕ.:

Ни кабели, ни разъемы не входят в комплект PR-OCTO.

Для разъема ЭЛЕКТРОПИТАНИЯ PR-OCTO можно использовать две стандартных быстроразъемных клеммы или один разъем с винтовыми клеммами. Простота подключения обеспечивается с помощью разъема Lumberg 3611 02 K1 с зажимом-фиксатором и защитой от неправильного расположения, показанным в

Таблица 3. В комплект PR-OCTO не входят ни разъемы для простого монтажа, ни стандартные

быстроразъемные клеммы.



ПРИМЕЧАНИЕ.:

Если кабель электропитания не имеет двойной изоляции, его необходимо физически отделить от кабеля COMM.

Таблица 3: Два варианта клемм PR-OCTO для кабеля электропитания.

Особенности

Описание

Масса

126 г

Материал корпуса

Поликарбонат Makrolon: RW2407

Температура хранения

-20…85 °C

Рабочая температура

-20…55 °C

Влажность

95 % без конденсации

Напряжение

100–240 В перем. тока, 50/60 Гц.

Подключение

• Модем GSM/GPRS 4-диапазонный 850/900/1800/1900 МГц

• Wi-Fi

◦ Протоколы 802.11 b/g/n (802.11n до 150 Мбит/с) ◦ Диапазон частот 2,4 ~ 2,5 ГГц

• Протоколы Bluetooth V4.2 BR/EDR и спецификация BLE

◦ Приемник NZIF с чувствительностью -97 дБм ◦

Передатчик класса 1, 2 и 3

◦ AFH, Audio CVSD и SBC

• SIM-карта на чипе

• Внутренняя антенна на печатной плате

• Флеш-память 8 МБ

Danfoss

80G8254

143

+0.25

Устройство для мониторинга, тип PR-OCTO Lean

Для подключения COMM (кабель связи между PR-OCTO и электронным термостатом) необходимо использовать кабель, указанный для соответствующего термостата.

Кабель COMM может быть собран производителем холодильника или приобретен у компании Danfoss (см. документ «PR-OCTO: кабель COMM»).

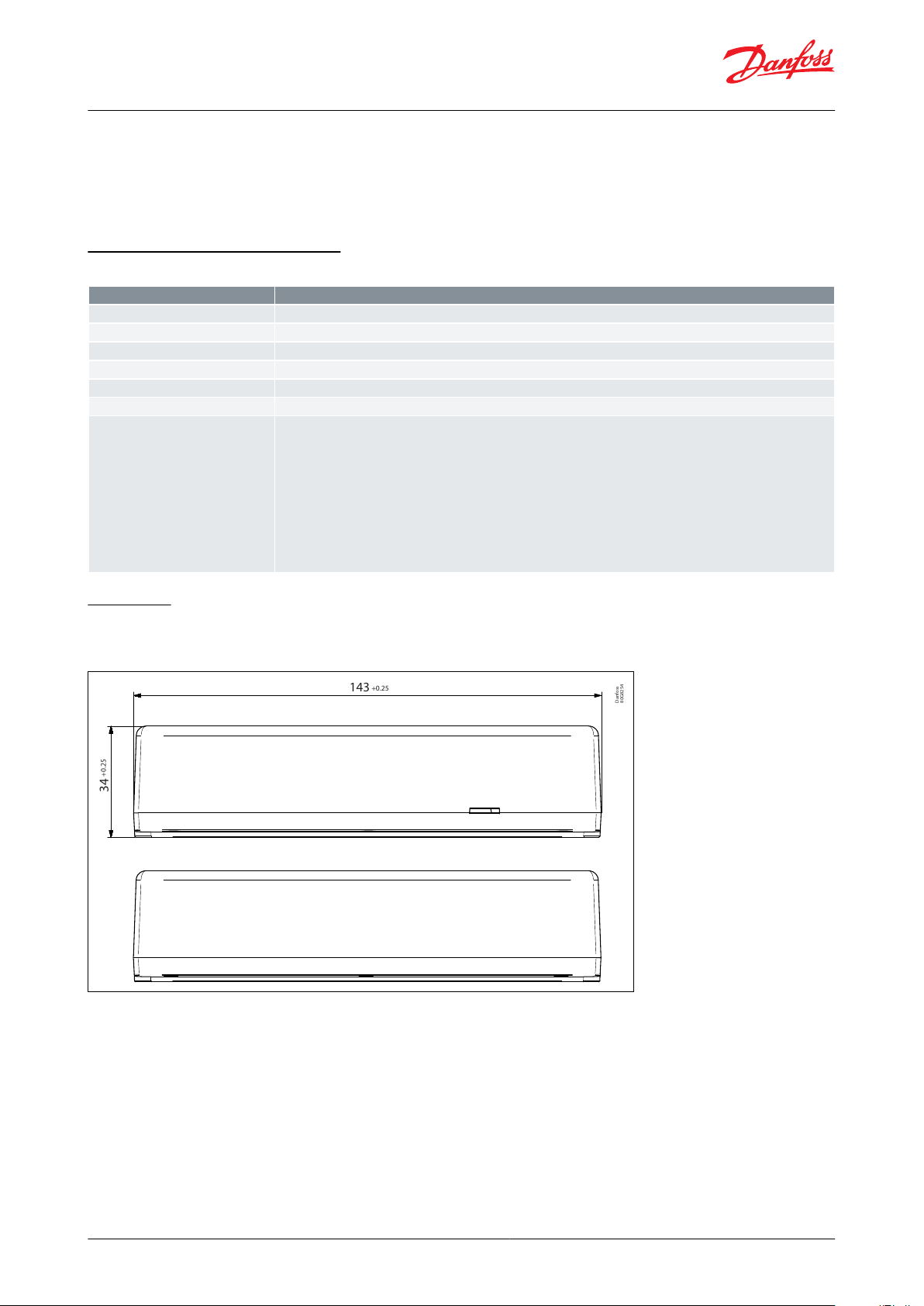

Технические характеристики

Таблица 4: Технические характеристики

Габариты

Все размеры указаны в мм.

Фигура 4: Вид слева и справа

143.03

130.8

71.2

11.5

4.7

78.2

Danfoss

80G8255

Danfoss

80G8256

59.7

+0.25

78.2

+0.25

26.6

+0.1

Устройство для мониторинга, тип PR-OCTO Lean

Фигура 5: Вид сверху

Фигура 6: Вид сзади

Предупреждения



ОСТОРОЖНО:

• Установку PR-OCTO должны выполнять только квалифицированные технические специалисты.

• Установку PR-OCTO необходимо выполнять при выключенном холодильнике.

• Внутри устройства установлена GPRS-антенна. По этой причине во время работы устройство PR-OCTO оно должно находиться на расстоянии не менее 9,5 см от человека. Это расстояние необходимо обеспечить при установке.

• PR-OCTO необходимо устанавливать в защищенном месте. PR-OCTO необходимо устанавливать в недоступном месте в составе системы холодильника. В случае установки на задней стороне холодильника устройство PR-OCTO необходимо защитить дополнительным корпусом для защиты людей от поражения электрическим током.

• Если кабель электропитания PR-OCTO не имеет двойной изоляции, его необходимо физически отделить от кабеля COMM (кабель связи с термостатом).

• Вход питания PR-OCTO защищен от превышения тока устройством F002 со следующими характеристиками: предохранитель с задержкой, 250 В, 400 мА.

• Все документы, относящиеся к декларации о соответствии PR-OCTO, можно загрузить на сайте

www.danfoss.com.

• Данное оборудование не предназначено для использования в местах, где могут находиться дети.

Тип

Описание

Код №

PR-OCTO Lean

PR-OCTO Lean 2G Y8 0T

300B5070

Имя

Тип документа

Директива

Сертифицирующая организация

–

Декларация соответствия ЕС

RED — Директива по радиооборудованию (2014/53/EU)

Полный текст декларации соответствия нормам ЕС доступен по следующему адресу: Сертификаты,

декларации и разрешения

RoHS — Директива по ограничению использования опасных веществ (2011/65/EU)

•

EN 50581: 2012 Техническая документация для оценки электрических и электронных изделий в отношении ограничения использования опасных веществ

Danfoss

E488917-A2-UL E500508-A6001-UL

Электрооборудование. Сертификат безопасности

–

Устройство для мониторинга, тип PR-OCTO Lean

Информация для заказа

Таблица 5: Информация для заказа

Сертификаты, декларации и разрешения

Список содержит все сертификаты, декларации и согласования для данного типа изделия. Для индивидуальных кодовых номеров могут иметься некоторые или все из этих согласований, а некоторые местные согласования могут быть не указаны в списке.

Некоторые согласования могут со временем изменяться. Можно проверить текущий статус на интернет-сайте danfoss.com или обратиться к местному представителю компании «Данфосс», если у вас возникли вопросы.

Таблица 6: Сертификаты, декларации и разрешения

Территория обслуживания: В Приложении A приведен список стран, в которых устройство может работать:

300B5070.

Онлайн-поддержка

Данфосс» предлагает широкий спектр поддержки наряду с нашей продукцией, включая цифровую

« информацию о продукции, программное обеспечение, мобильные приложения и экспертные консультации. См. возможности ниже.

Магазин продукции «Данфосс»

Магазин продукции «Данфосс» — это универсальный магазин для всех видов сопутствующих изделий, независимо от того, в какой точке мира вы находитесь и в какой сфере холодильной промышленности вы работаете. Получите быстрый доступ к важной информации, такой как характеристики изделий, кодовые номера, техническая документация, сертификаты, принадлежности и многое другое.

Начните просмотр на веб-сайте store.danfoss.com.

Найти техническую документацию

Чтобы найти техническую документацию, вам необходимо найти и запустить свой проект. Получите прямой доступ к нашей официальной подборке технических паспортов, сертификатов и деклараций, руководств и указаний, 3D моделей и чертежей, практических примеров, брошюр и многое другое.

Начните поиск здесь www.danfoss.com/en/service-and-support/documentation.

Danfoss Learning

Портал Danfoss Learning — это бесплатная обучающая онлайн-платформа. Она включает курсы и материалы, специально разработанные для того, чтобы помочь инженерам, монтажникам, специалистам по обслуживанию и оптовым поставщикам лучше понимать изделия, применения, отраслевые темы и тенденции, которые помогут вам лучше выполнять свою работу.

Бесплатно создайте учетную запись на портале Danfoss Learning здесь www.danfoss.com/en/service-and-

support/learning.

Получить локальную информацию и поддержку

Локальные интернет-сайты «Данфосс» являются главными источниками помощи и информации о нашей компании и продукции. Узнайте о наличии продукции, ознакомьтесь с последними региональными новостями или свяжитесь с ближайшим экспертом — все на вашем родном языке.

Найдите свой локальный интернет-сайт «Данфосс» здесь: www.danfoss.com/en/choose-region.
