Data Sheet
Unità di monitoraggio
Tipo PR-OCTO Lean
Abilitatore IoT per il controllo remoto e il tracciamento delle apparecchiature di refrigerazione
Il dispositivo PR-OCTO Lean 2G Y8 0T (codice n.
300B5070) è un apparato IoT specicamente
progettato per applicazioni di rareddamento
come rareddatori di bottiglie, banchi di
gelateria e altri tipi di apparecchiature di
refrigerazione. Questo abilitatore consente la
connettività e l'accesso alle soluzioni Cloud
Alsense™ di Danfoss.
L'OCTO può funzionare collegato a regolatori
elettronici esistenti, raccogliendo i dati dal
regolatore mediante una porta di
comunicazione o come dispositivo
indipendente, utilizzando i 4 ingressi disponibili
per raccogliere informazioni sulla temperatura
e sullo stato. Utilizzando il modem integrato, il
collegamento Bluetooth e le funzionalità Wi-Fi
del dispositivo, può fornire molteplici opzioni di
comunicazione con il cloud e un
posizionamento estremamente preciso.
AI385318411566it-000101
G
R
Danfoss
80G8251
G
R
LED verde: Stato della connessione mobile e della
connessione alla piattaforma Alsense.
LED rosso: Stato dell'alimentazione e
comunicazione con il termostato elettronico.
Danfoss
80G8325
P
C
P
C
Connettore di alimentazione: 100-240 V ~
Connettore COMM: porta di comunicazione TTL
con termostato elettronico. Questo è anche il
connettore per gli ingressi della sonda di
temperatura.
LED ROSSO SPENTO
Il dispositivo non è alimentato correttamente.
LED ROSSO lampeggiante
Il dispositivo è alimentato e la comunicazione con il termostato elettronico non è ancora stabilita.
LED ROSSO ACCESO
Il dispositivo è alimentato e la comunicazione con il termostato elettronico è stabilita correttamente.
LED ROSSO con lampeggio veloce
Il dispositivo è alimentato mentre la comunicazione con il termostato elettronico è interrotta.
LED VERDE SPENTO
Il modem non funziona
LED VERDE con lampeggio veloce
Il modem non è collegato alla rete
LED VERDE lampeggiante
Il modem è collegato alla rete
Unità di monitoraggio, tipo PR-OCTO Lean
Speciche del prodotto
Layout
Figura 1 e Figura 2 illustrano il layout del dispositivo PR-OCTO.
Figura 1: Lato A
Vedere Figura 2 per i dettagli sul funzionamento.
Figura 2: Lato B
Vedere Collegamenti e cavi per i dettagli sui connettori.
Tabella 1: Dettagli funzionamento LED
© Danfoss | Climate Solutions | 2022.04 AI385318411566it-000101 | 2
O
C
A
B
100 – 240 V AC ~
C
D
Danfoss
80G8253
ABCDTermostato elettronico
PR-OCTO
Cavo COMM
Questa distanza deve essere
di almeno 5 cm nel caso in cui
l'alimentazione elettrica non
sia a doppio isolamento.
Produttore
Modelli
Danfoss
ERC111, ERC112, EETa
Eliwell
EWPLUS400, EWPLUS961, EWPLUS974, EWPLUS974 Smart, EWPLUS978
Carel
PJP4C0HG00 (PYUG3R05R3, PYKM1Z051P), famiglia PZPU (es. PZPUCOMB03K, PZPUCOMB06K), PYHB1R055S (PYFZ1Z056M),
PZHBC0H00V, PYHB1R057F (PYHB1R05E9), PJP7C0HG00
Faston standard
Faston a doppio innesto facile (per accoppiamento indiretto)
Lumberg 3611 02 K1
Unità di monitoraggio, tipo PR-OCTO Lean
Compatibilità
Il dispositivo PR-OCTO consente di eseguire il comando di blocco e di raccogliere le informazioni diagnostiche solo
in combinazione con un termostato elettronico.
La versione corrente del PR-OCTO include la compatibilità con i termostati elencati in Tabella 2.
Tabella 2: Termostati elettronici compatibili
Collegamenti e cavi
Figura 3: Collegamento a un regolatore elettronico
Il PR-OCTO richiede due collegamenti, uno per l'alimentazione e l'altro per il termostato elettronico.
L'alimentazione elettrica deve essere condivisa con il termostato elettronico: il PR-OCTO deve essere acceso solo
quando il termostato è acceso. Se il PR-OCTO è acceso quando il termostato è spento, viene emesso un allarme
"Errore di comunicazione del regolatore" dopo 60 minuti.
NOTA:
Nella confezione PR-OCTO i cavi e i connettori non sono inclusi.
Per il connettore dell'ALIMENTAZIONE del PR-OCTO, è possibile utilizzare due connettori faston standard o un
connettore con terminale a vite. In Tabella 3, è mostrato il Lumberg 3611 02 K1, un connettore a innesto facile con
morsetto di sollevamento e protezione da errori di posizionamento e montaggio rapido. Nella confezione del PROCTO il connettore a innesto facile e i connettori faston standard non sono inclusi.
NOTA:
Se il cavo di alimentazione non è a doppio isolamento, deve essere sicamente separato dal cavo COMM.
Tabella 3: Due possibili terminazioni PR-OCTO per il cavo di alimentazione.
Per quanto riguarda il cavo COMM (il cavo di comunicazione tra il PR-OCTO e il termostato elettronico), è necessario
utilizzare un cavo specico a seconda del termostato specicato.
© Danfoss | Climate Solutions | 2022.04 AI385318411566it-000101 | 3
Caratteristiche
Descrizione
Peso
126 g
Materiale involucro
Policarbonato Makrolon: RW2407
Temperatura di stoccaggio
-20 – 85 °C
Temperatura d'esercizio
-20 – 55 °C
Umidità
95% senza condensa
Tensione
100 - 240 V CA, 50/60 Hz
Connettività
• Modem GSM/GPRS a 4 bande 850/900/1800/1900 MHz
• Wi-Fi
◦ Protocolli 802.11 b/g/n (802.11n no a 150 Mbps)
◦ Range di frequenza 2,4 ~ 2,5 GHz
• Protocolli Bluetooth V4.2 BR/EDR e speciche BLE
◦ Ricevitore NZIF con sensibilità -97 dBm
◦
Trasmettitore di classe 1, classe 2 e classe 3
◦ AFH, CVSD audio e SBC
• SIM su chip
• Antenna PCB interna
• Memoria ash da 8 MB
Danfoss
80G8254
143
+0.25
34
+0.25
Unità di monitoraggio, tipo PR-OCTO Lean
Il cavo COMM può essere assemblato dal produttore del rareddatore o acquistato da Danfoss (consultare il
documento "PR-OCTO: cavo COMM").

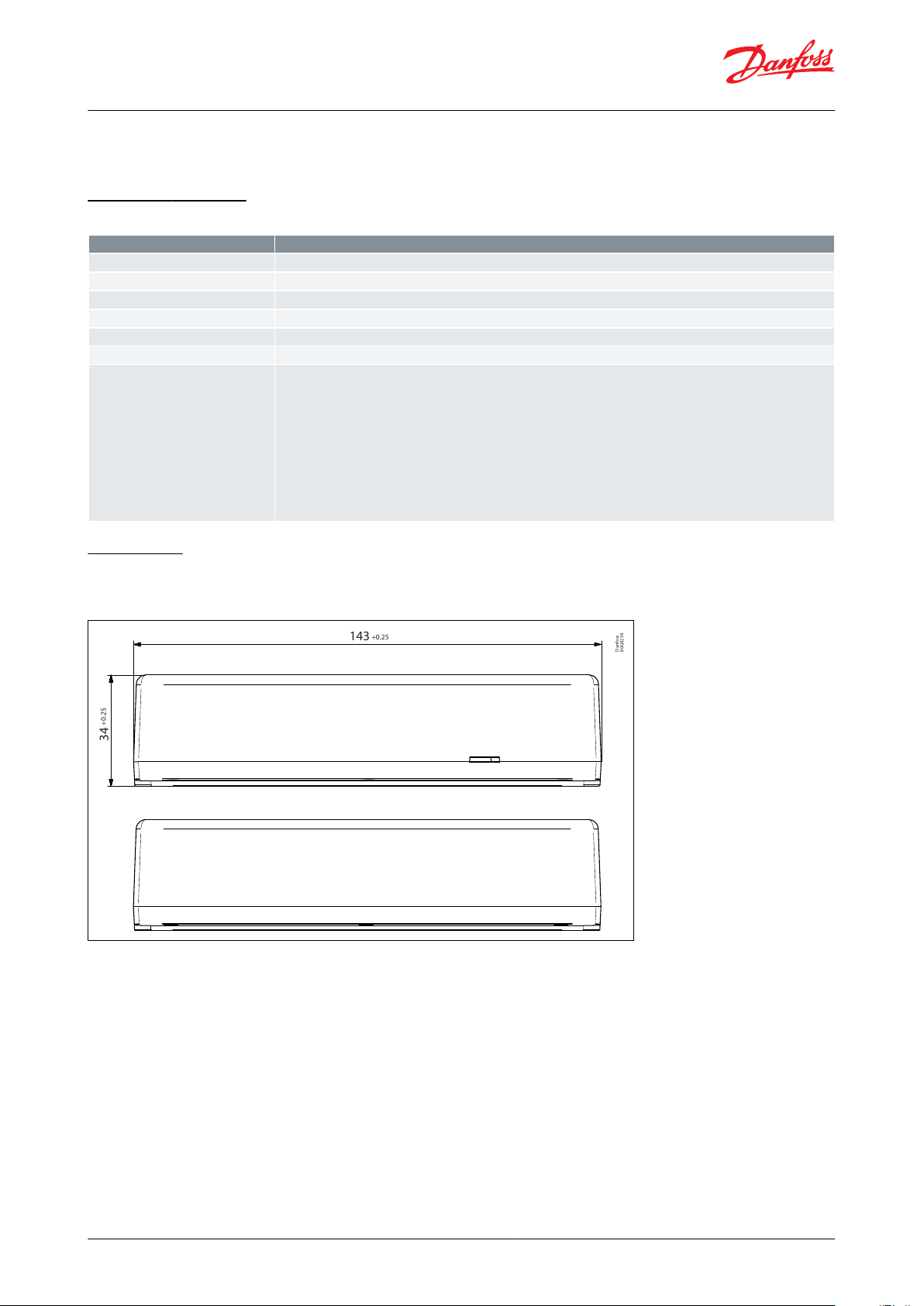

Speciche tecniche
Tabella 4: Speciche tecniche
Dimensioni
Tutte le unità sono in mm.
Figura 4: Vista sinistra e destra
© Danfoss | Climate Solutions | 2022.04 AI385318411566it-000101 | 4
143.03
130.8
71.2
11.5
4.7
78.2
Danfoss
80G8255
Danfoss
80G8256
59.7
+0.25
78.2
+0.25
26.6
+0.1
Unità di monitoraggio, tipo PR-OCTO Lean

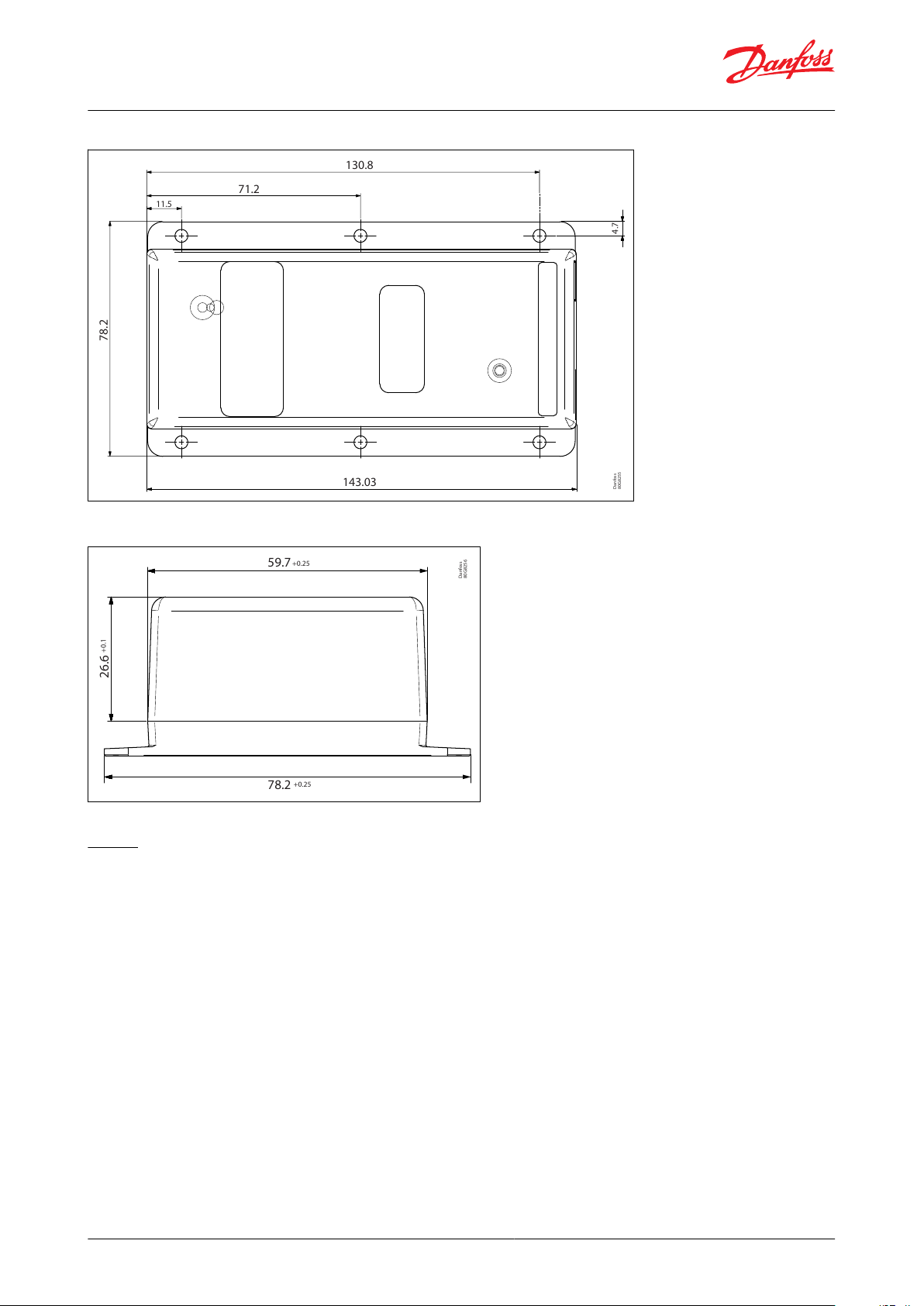

Figura 5: Vista dall'alto
Figura 6: Vista posteriore
Avvisi
AVVISO:
• L'installazione del PR-OCTO deve essere eseguita esclusivamente da tecnici qualicati e competenti.
• L'installazione del PR-OCTO deve essere eseguita a rareddatore spento.
• All'interno del dispositivo è presente un'antenna GPRS. Per questo motivo, mentre la PR-OCTO è in funzione, deve
trovarsi a una distanza minima di 9,5 cm (4") dalle persone. L'installazione deve essere eseguita per garantire tale
distanza.
• Il PR-OCTO deve essere installato in posizione protetta. Il PR-OCTO deve essere incorporato nel rareddatore e
non accessibile. In caso di installazione sul retro del rareddatore, il PR-OCTO deve essere protetto con una scatola
aggiuntiva per proteggere le persone da scosse elettriche.
• Se il cavo di alimentazione del PR-OCTO non è a doppio isolamento, deve essere sicamente separato dal cavo
COM (il cavo di comunicazione con il termostato).
• L'alimentazione di ingresso del PR-OCTO è protetta da sovracorrente tramite il dispositivo F002, con le seguenti
caratteristiche: fusibile ritardato 250 V 400 mA.
• Qualsiasi documento relativo alla dichiarazione di conformità del PR-OCTO può essere scaricato dal sito
www.danfoss.com.
• Questa apparecchiatura non è adatta all'uso in luoghi in cui vi può essere la presenza di bambini.
© Danfoss | Climate Solutions | 2022.04 AI385318411566it-000101 | 5
Tipo
Descrizione
Codice
PR-OCTO Lean
PR-OCTO Lean 2G Y8 0T
300B5070
Nome le
Tipo di documento
Argomento documento
Autorità di omologazione
-
Dichiarazione di conformità UE
RED - Direttiva sulle apparecchiature radio
(2014/53/UE)
Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: Certicati, dichiara-
zioni e approvazioni
RoHS - Direttiva sulla restrizione dell'uso di determi‐
nate sostanze pericolose (2011/65/UE)
•
EN 50581: 2012 Documentazione tecnica per la valutazione dei prodotti elettrici ed elettronici in relazione alla
restrizione delle sostanze pericolose
Danfoss
E488917-A2-UL
E500508-A6001-UL
Elettrico - Certicato di sicurezza
-
UL
Unità di monitoraggio, tipo PR-OCTO Lean
Ordinazione
Ordini
Tabella 5: Ordini
Certicati, dichiarazioni e approvazioni
L'elenco contiene tutti i certicati, le dichiarazioni e le approvazioni per questo tipo di prodotto. Il singolo codice
può avere alcune o tutte queste approvazioni e alcune approvazioni locali potrebbero non essere presenti
nell'elenco.
Alcune approvazioni possono cambiare nel tempo. È possibile controllare lo stato più aggiornato su danfoss.com o
contattare il rappresentante Danfoss di zona in caso di domande.
Tabella 6: Certicati, dichiarazioni e approvazioni
Copertura: Nell'allegato A è riportato l'elenco dei paesi in cui il dispositivo può funzionare: 300B5070.
© Danfoss | Climate Solutions | 2022.04 AI385318411566it-000101 | 6
