Danfoss Pressostatos RT Data sheet [es]

Folleto técnico

Pressostatos RT

Los presostatos RT incorporan un conmutador inversor unipolar controlado por presión, donde la posición del contacto depende de la presión en la conexión de entrada y del valor ajustado en escala.

La serie RT se compone de presostatos, presostatos diferenciales y presostatos para regulación de zona neutra. Estas unidades se usan para aplicaciones Industriales y Marítimas generales.

La serie incluye también presostatos de seguridad para el control de calderas de vapor de agua.

Para instalaciones donde el funcionamiento se considera crítico desde el punto de vista de seguridad y económico, se recomienda la utilización de presostatos de fallo seguro, así como el uso de contactos dorados, si se funciona con bajo número de ciclos a bajos valores de tensión e intensidad.

Características • Diseño sencillo

• Alta precisión

• Alta repetibilidad

• Larga vida útil

• Disponible con todas las principales homologaciones para instalaciones navales

• Nivel de integridad de seguridad: SIL 2. según norma IEC 61508

IC.PD.P10.6B.05 | 520B8210 | 1

Folleto técnico | Pressostatos, RT

Homologaciones

RT 1

RT 1A / RT 121

RT 5A

RT 1AL

RT 5

RT 30AW / RT 30AB / RT 30AS

/ RT 19W / RT 19B / RT 19S

RT 31W / RT 31B / RT 31S /

RT 32W / RT 32B

RT 33B / RT 35W / RT 112W

RT 110

RT 112

RT 113

RT 116 / RT 117 / RT 200

RT 117L / RT 200L

RT 260A/ RT 262A

Homologaciones

RT 265A / RT 260AL /

RT 262AL / RT 263AL / RT 266AL

• • • • • • • • • • • • • • •

• • •

• • • • • • •

• • • •

• • • • •

• • • • • • • •

• • • • • • • • • • • • • • •

• • • • • • • •

• • • • • • • • • • • • • • •

Nota:

Véanse también las copias de los certiﬁcados que están a disposición en Danfoss.

Presostatos tipo RT

0 5 10 15 20 25 30

Todos los presostatos RT tienen:

y Marca CE de acuerdo con la norma EN 60947-4/-5, para ventas en Europa y Las series RT 19, RT 30, RT 35 y RT112 W, RT33, RT31 y RT32 tienen marcado CE de acuerdo a la

norma PED 2014/68/EU, categoría IV, equipos seguros

Marca CE de acuerdo con EN 60947-4/-5

VD TÜV, Alemania

Det Norske Veritas y Germanischer Lloyd, DNV GL

Lloyds Register of Shipping, LR

Bureau Veritas, BV

Registro Italiano Navale, RINA

Russian Maritime Register of shipping, RMRS

Nippon Kaiji Kyokai, NKK

China Compulsory Certiﬁcate, CCC

[bar]

Rango p

[bar]

Tipo

∆p = 0.0 – 0.9 bar ∆p = 0.1 – 1.0 bar ∆p = 0.1 – 1.5 bar ∆p = 0.5 – 4.0 bar ∆p = 0.5 – 6.0 bar ∆p = 1.0 – 6.0 bar

Presostatos standard

Presostatos para instalaciones de vapor,

homologados por Vd TÜV

Presostatos con zone neutra ajustable

Presostatos diferenciales

-1 – 0

0 – 0.3

0.1 – 1.1

0.2 – 3

-0.8 – 5

0.2 – 6 1 – 10 4 – 17

10 – 30

0.1 – 1.1 0 – 2.5

1 – 10 2 – 10 5 – 25 5 – 25

-0.8 – 5

0.2 – 3

0.2 – 6

4 – 17

10 – 30

-1 – 6

-1 – 9

-1 – 18

-1 – 36

RT 121

RT 113

RT 112

RT 110

RT 1 / RT 1A

RT 200

RT 116

RT 5 / RT 5A

RT 117

RT 112

RT 33B / RT 35W

RT 30AW / RT 30AB / RT 30AS

RT 31W / RT 31B / RT 31S

RT 19W / RT 19B / RT 19S

RT 32W / RT 32B

RT 1 AL

RT 110L

RT 200L

RT 5AL

RT 117L

RT 266AL

RT 263AL

RT 262AL / RT 262A

RT 260AL / RT 260A

RT 260A

RT 265A

IC.PD.P10.6B.05 | 520B8210 | 2

Folleto técnico | Pressostatos, RT

Caractéristiques techniques et numéros de code

RT 113

réglage manuel et façade avec fenêtres

RT 116

réglage à outil, façade sans fenêtres et capuchon protecteur

Lors de la commande, indiquer le type et le numéro de code.

Les lettres utilisées dans les désignations ont la signiﬁcation suivante:

A: L’appareil convient à l’ammoniac. L: L’appareil est avec zone neutre réglable

Pressostat

Pression

Plage de

réglage

Diﬀérentiel mécanique

églable/ ﬁxe

en funciona-

miento

max.

Pression

d’essai

max.

Raccord de

pression

ISO 228/1

bar bar bar bar

-1 – 0 0.09 – 0.4 7 8 G 3/8 A

0 – 0.3 0.01 – 0.05 0.4 0.5 G 3/8 A

0.1 – 1.1

0.07 – 0.16

7 8 G 3/8 A

0.1 – 1.1 0.07 7 8 G 3/8 A

0.2 – 3

0.08 – 0.25

0.08

7 8 G 3/8 A 7 8 G 3/8 A

-0.8 – 5 0.5 – 1.6 22 25 /-20 UNF

-0.8 – 5 0.5 22 25 /-20 UNF

-0.8 – 5 0.5 – 1.6 22 25 G 3/8 A 1)

-0.8 – 5 0.5 22 25 G 3/8 A 1)

-0.8 – 5

1.3 – 2.4

22 25 G 3/8 A 1)

0.2 – 6 0.25 – 1.2 22 25 G 3/8 A

0.2 – 6 0.25 22 25 G 3/8 A 1 – 10 0.33 – 1.30 22 25 G 3/8 A 1 – 10 0.33 22 25 G 3/8 A 4 – 17

1.2 – 4

22 25 G 3/8 A 1) 4 – 17 1.2 – 4 22 25 G 3/8 A 4 – 17

1.2

22 25 G 3/8 A 1) 4 – 17 1.2 – 4 22 25 G 3/8 A 1) 4 – 17

1.3

22 25 G 3/8 A 1)

10 – 30 1 – 4 42 47 G 3/8 A

) Raccord à souder ø6 / ø10 mm compris.

)Avec capuchon protecteur.

017-521566 – – –

017-519666 – – –

017-519166 – – 017-519366

– 017-519266 – –

017-529166 – – 017-529266

– – 017-511066 –

017-524566 – – –

– – 017-524666 –

017-500166 – – –

– – 017-500266 –

017-500766 – – –

017-523766 – – 017-524066

– 017-523866 017-523966 –

017-520366 017-520066

– 017-520466 017-519966 –

017-525566 – – –

– – – 017-525366

– 017-5094662) – –

017-5046662) – – –

– 017-5047662) – –

017-529566 – – 017-529666

Pressostats à zone neutre réglable

Plage de

réglage

bar bar bar bar bar

Diﬀérentiel mécanique

Zone neutre

réglable

Pression en

funcionamiento

max., PS

-0.8 – 5 0.2 0.2 – 0.9 22 25 G 3/8 A 1)

0.2 – 3 0.08 0.08 – 0.2 7 8 G 3/8 A

0.2 – 6 0.25 0.25 – 0.7 22 25 G 3/8 A 4 – 17 0.35 0.35 – 1.4 22 25 G 3/8 A 1)

10 – 30 1 1 – 3.0 42 47 G 3/8 A

) Raccord à souder ø6 / ø10 mm compris.

Max. test

pressure

Code no.

Pression

d’essai max.

No de code Type

017L003366 017L001566 017L003266

017L004066

017L004266

Type

RT 121 RT 113 RT 112 RT 112 RT 110 RT 110 RT 1 RT 1 RT 1A RT 1A RT 1A RT 200 RT 200 RT 116 RT 116 RT 5 RT 5 RT 5 RT 5A RT 5A RT 117

RT 1AL

RT 110L

RT 200L

RT 5AL

RT 117L

RT 262 A pressostat diﬀérentiel

Versions conseillées

Pressostats diﬀérentiels

Plage de

réglage (Δp)

bar bar bar bar bar bar

Diﬀérentiel mécanique

Zone

neutre

réglable

Rango de

funcionamiento

Pression en

funciona

miento

max., PS

0 – 0.9 0.05 0.05 – 0.23 -1 – 6 7 8 G 3/8 A 1) 017D008166 RT 266AL

0.1 – 1.0 0.05 0.05 – 0.23 -1 – 6 7 8 G 3/8 A 1) 017D004566 RT 263AL

0.1 – 1.5 0.1 0.1 – 0.33 -1 – 9 11 13 G 3/8 A 1) 017D004366 RT 262AL

0.1 – 1.5 0.1  -1 – 9 11 13 G 3/8 A 1) 017D002566 RT 262A 0 – 0.3 0.035 – -1 – 10 11 13 G 3/8 A 1) 017D002766

0.5 – 4 0.3 0.3 – 0.9 -1 – 18 22 25 G 3/8 A 1) 017D004866 RT 260AL

0.5 – 4 0.3 – -1 – 18 22 25 G 3/8 A 1) 017D002166 RT 260A

0.5 – 6 0.5 – -1 – 36 42 47 G 3/8 A 1) 017D002366 RT 260A

1.5 –11 0.5 – -1 – 31 42 47 G 3/8 A 1) 017D002466 RT 260A 1 – 6 0.5 – -1 – 36 42 47 G 3/8 A 1) 017D007266

) Raccord à souder ø6 / ø10 mm compris. / 2) Avec système de contact progressif (voir sous “pièces et accessoires”,

contact 017-018166) / 3) Avec systèmes de contact SPST et SPDT pour alarme et coupure à 0.8 et 1 bar.

Pression

d’essai

max.

Raccord de

pression

ISO 228/1

No de code Type

) RT 262A

) RT 265A

IC.PD.P10.6B.05 | 520B8210 | 3

Folleto técnico | Pressostatos, RT

Características técnicas

Letras de designación de tipo: A: Unidades apropiadas para amoniaco. W: Unidades para aplicaciones de control.

B: Unidades de seguridad con rearme externo. S: Unidades de seguridad con rearme interno.

Presostatos para instalaciones de vapor de agua, homologados por PED de acuerdo con la norma EN 12953-9 y EN 12922-11

Code no.

Rango de

regulación

Diferencial

mecánica

ajustable/ ﬁjo

Presión de

funciona-

miento máx.

Presión de

prueba

máx.

Conexión de

presión

ISO 228/1

Tipo

[bar] [bar] [bar] [bar]

Para presión creciente

0.1 – 1.1 0.07 7 8 G ½ A

0 – 2.5 0.1 7 8 G ½ A

1 – 10 0.8 22 25 G ½ A 1 – 10 0.6 22 25 G ½ A 1 – 10 0.4 22 25 G ½ A 5 – 25 1.2 42 47 G ½ A 5 – 25 1 42 47 G ½ A 5 – 25 1 42 47 G ½ A

017-528266

017-528066

017-518766

–

017-518166

–

– –

017-518866

017-518966

– –

017-518266

017-518366

RT 112W

RT 35W

RT 30AW

–

RT 30AB

–

RT 30AS

RT 19W

–

RT 19B

–

RT 19S

Para presión decreciente

0 – 2.5 0.1 7 8 G ½ A

2 – 10 0.3 – 1 22 25 G ½ A 2 – 10 0.3 22 25 G ½ A 2 – 10 0.3 22 25 G ½ A 5 – 25 0.8 – 3 42 47 G ½ A 5 – 25 0.4 42 47 G ½ A

– –

017-526766

– –

017-524766

– –

017-526266

– –

017-526866

017-526966

– –

017-524866

RT 33B

RT 31W

RT 31B

RT 31S

RT 32W

RT 32B

Presostato para instalaciones de vapor de agua a baja presión (supervisión de la presión) ninguna aprobación PED

0.1 – 1.1 0.07 – 0.16 7 7 G ½ A

017-518466

– –

RT 112

Versiones más utilizadas

Caracteristicas técnicas

Denominación RT presostatos

Generalemente -50 – 70 °C

Temperatura ambiente

Versión diafragma -10 – 70 °C VD TÜV approved -40 – 70 °C

Generalemente -50 – 100 °C

Temperatura del ﬂuido

Versión diafragma -10 – 90 °C Para homologación VD TÜV -40 – 150 °C, véase página 6 (plantas de vapor)

Sistema de contactos

Microinterruptor con conmutador unipolar (SPDT)

Corriente alterna:

Carga de los contactos

AC-1: 10A, 400 V AC-3: 4A, 400 V AC-15: 3A, 400 V

Material de los contactos: AgCdO

Corriente continua:

DC-13: 12 W, 220 V (véase ﬁg. 6)

Fig. 6

Sistema de contactos especiales Véase al apartado de accosorios y recambios página15

Conexión de cable 2 PG 13.5 para diámetros de cable 6 – 14 mm

Sólidos/trenzados 0,2 – 2,5 mm Flexibles, sin casquillos 0,2 – 2,5 mm Flexibles, con casquillos 0,2 – 1,5 mm

Par de apriete 1,5 Nm, máx.

IP66 ségun IEC 529 y EN 60529. Los aparatos con rearme externo.

Protección

IP54. La envoltura del presostato es de baquelita, ségun DIN 53470, mientras que la cubierta es de poliamida.

IC.PD.P10.6B.05 | 520B8210 | 4

Folleto técnico | Pressostatos, RT

Materialds en contacto con el ﬂuido

Material Pieza W. Núm. DIN

RT 1

RT 1A

RT 5

RT 5A

RT 110

RT 112

RT 113

RT 116

RT 117

RT 121

RT 200 / RT 200L

RT 260A

RT 260A / 262A / RT 262AL

RT 260AL

Acero inoxidable 18/8 Fuelle 1.4306 17440 x x x x x x x x x x x x x x x

Acero inoxidable 17/7 Muelle 1.4568 17224 x x x x x

Latón Envoltura 2.0402 17660 x x x x x x x

Latón Anillo de fuelle 2.0321 17660 x x x x x x x

Acero de fácil mecanización Conexión abocardada 1.0718 1651 x

RT 265A

RT 263AL / RT 266AL

Acero para embutición profunda (superﬁcie revestida de niquel)

Acero al carbono C 20 no aleado

Aluminio Junta 3.0255 1712 x x x x x x x x

Caucho NBR Diafragma x

Acero para embutición profunda (soldadura supervicial) conexión DIN 50961 Fe/Zn 5C)

Rosca de muelle Muelle 1.1250 17223 x

Envoltura 1.0338 1623 x x x x x x x x

Para conexión mediante soldadura

Envoltura de diafragma con conector soldado

1.0402 1652 x x x x x x x

1.0338 1623 x

Materiales en contacto con el ﬂuido. Presostatos

Material Pieza W. Núm. DIN

RT 19W / RT

19B / RT 19S

Acero inoxidable 18/8 Fuelle 1.4301 17440 x x x x x x

Acero inoxidable 17/7 Oriﬁcio 1.4305 17440 x x

/ RT

RT 30AW / RT 30AB

30AS

RT 31W / RT

31B / RT 31S

RT 32WB

RT 33B / RT

35W

RT 112 W

Acero C 15 Conector 1.0401 1652 x x

Acero para embutición + NI Anillo de fuelle 1.0338 1623 x x x x x x

Acero inoxidable 17/7 Muelle de fuelle 1.4568 17224 x x

Acero inoxidable Anillo 1.4305 17440 x

Acero para embutición + NI Envoltura 1.0338 1623 x x x x x x

Aceero inoxidable Conexión de fuelle 1.4305 17440 x

Acero de fácil mecani-zación inox. y soldable

Acero para embutición+ Sn Guía de muelle 1.0338 1623 x

Láton Envoltura 2.0402 17660

Láton Anillo de fuelle 2.0321 17660

Conector 1.4301 17440 x x x x

IC.PD.P10.6B.05 | 520B8210 | 5

Folleto técnico | Pressostatos, RT

Funcionamiento

Ajuste de escala −−−− Diferencial

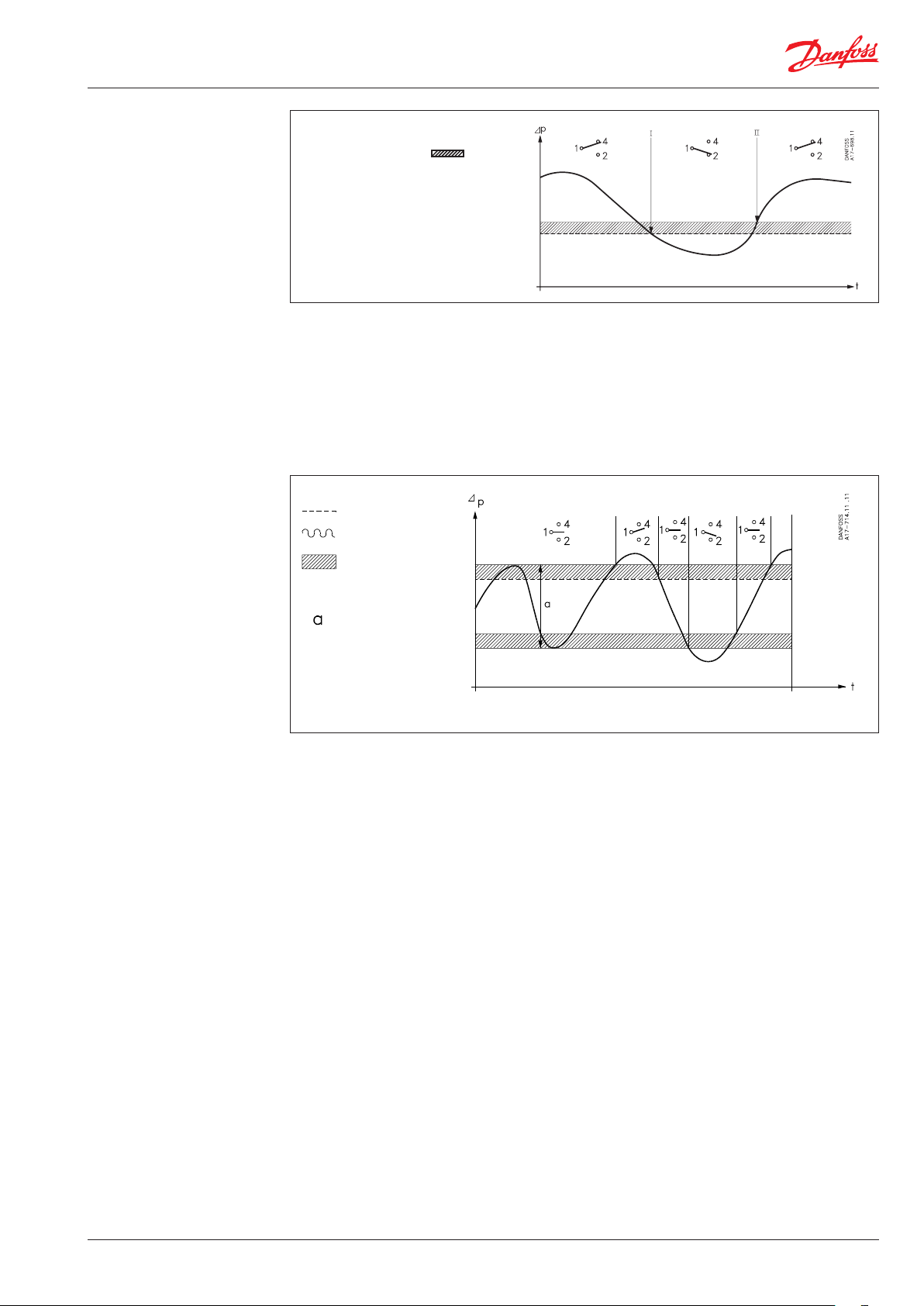

Fig. 4. Funcionamiento de los contactos, ajuste para presión creciente.

a. RT 19, RT 30, y presostatos con rearme máx.

Cuando la presión rebasa el valor ajustado en el rango, los contactos 1-4 se cierran y los contactos 1-2 se abren. Los contactos vuelven a su posición inicial cuando la presión disminuye hasta el valor del rango menos el diferencial (véase ﬁg. 4).

Ajuste de escala −−−− Diferencial

I.Alarma para presión creciente dada en el valor

de rango ajustado.

II.Alarma para presión decreciente dada en el

valor de rango ajustado menos el diferencial.

Las unidades con rearme máx. pueden ser puestas a cero sólo a una presión que corresponde al valor de rango ajustado menos el diferencial, o a una presión inferior.

Fig. 5. Funcionamiento de los contactos, ajuste para presión decreciente.

b. Todos los demás presostatos RT

Cuando la presión cae al valor ajustado en el rango, los contactos 1-2 se cierran y los contactos 1-4 se abren. Los contactos vuelven a su posición original cuando la presión sube de nuevo hasta el valor ajustado en el rango más el diferencial. Véase ﬁg. 5.

I. Alarma para presión decreciente dada en el

valor de rango ajustado.

II. Alarma para presión creciente dada en el valor

de rango ajustado más el diferencial.

Las unidades con rearme mín. pueden ser puestas a cero sólo a una presión que corresponde al valor ajustado en la escala más el diferencial.

IC.PD.P10.6B.05 | 520B8210 | 6

Folleto técnico | Pressostatos, RT

Funcionamiento

Descripción del funcionamiento de las unidades RT

Ejemplo 1

Una bomba de agua de refrigeración suplementaria debe arrancar cuando la presión del agua de refrigeración disminuye por debajo de 6 bar, y debe pararse cuando la presión rebasa el valor de 7 bar. Elegir un RT 116 con un rango

1 – 10 bar y una diferencial ajustable de 0,2 – 1,3 bar. La presión de arranque de 6 bar debe ser

ajustada en la escala de rango. La diferencial debe ser ajustada bajo la forma de la diferencia entre la presión de parada (7 bar) y la presión de arranque (6 bar) = 1 bar. De acuerdo con la ﬁg. 3, el disco de ajuste de diferencial debe ser ajustado en 8.

Ejemplo 2

El quemador en una caldera de vapor de agua debe ser desactivado cuando la presión rebasa el valor de 17 bar. No debe producirse su rearranque automático. Elegir un RT 19B con rearme externo.

Si se necesita una seguridad suplementaria, puede utilizarse un RT 19S con rearme máx. interno.

El rango es de 5 – 25 bar y el diferencial se ﬁja en 1 bar aproximadamente. La escala de rango debe ser ajustada en 17 bar. Después de la desconexión, el rearme manual puede efectuarse sólo cuando la presión ha disminuído al valor de reglaje de 17 bar menos el diferencial: en este caso, un valor igual o inferior a 16 bar.

Ejemplo 3

La presión de aceite de lubricación mínima admisible para un engranaje es de 3 bar. No debe ser posible efectuar el rearme mientras no se haya estudiado el motivo del fallo de la presión de aceite. Elegir un RT 200 con rearme mín. El valor del rango debe ser ajustado al mismo tiempo que se observa la escala de rango. El rearme manual es posible sólo cuando la presión ha alcanzado el valor de 3,2 bar (el diferencial se ﬁja en un valor igual o superior a 0,2 bar).

Función de seguridad positiva para presión decreciente

La ﬁgura 5a representa una sección transversal de un elemento de fuelle de RT 32W con función de seguridad positiva para presión decreciente. Cuando la presión aumenta, el brazo de contactos abre la conexión entre los terminales 1 y 2.

Cuando la presión disminuye, el brazo de contactos abre la conexión entre los terminales 1 y 4. Si se produce un defecto en el fuelle, el muelle de ajuste acciona el brazo de contactos para abrir la conexión entre los terminales 1 y 4, como en el caso de una presión decreciente. Esto se producirá cualquiera que sea la presión en el fuelle.

Fig. 5a

Fig. 5b

Función de seguridad positiva para presión creciente

La ﬁg. 5b representa una sección transversal a través de un elemento de fuelle para RT 30W con seguridad positiva para presión creciente. Cuando la presión aumenta, el brazo de contactos abre la conexión entre los terminales 1 y 2.

Si se produce un defecto en el fuelle interno, la presión es transmitida al fuelle externo. El fuelle externo tiene una superﬁcie igual a 3 veces la del fuelle interno. La conexion entre los terminales 1 y 2 se abre.

Si se produce un defecto en el fuelle externo, el inter-valo entre los dos fuelles estará sometido a la presión atmosférica. Esto activa el sistema de contactos para abrir la conexión entre los terminales 1 y 2. Con el diseño de fuelle doble el factor importante es el vacío entre lo dos fuelles.

IC.PD.P10.6B.05 | 520B8210 | 7

Folleto técnico | Pressostatos, RT

Presostatos para control de nivel de líquido RT 113

El RT 113 puede utilizarse para controlar el nivel del líquido en depósitos abiertos. La ﬁg. 6 representa, en principio, cuatro tipos diferentes de instalación.

1. Con campana de aire (véase «Accesorios»)

Para efectuar el control, la campana de aire debe instalarse a 20 – 40 mm por debajo del nivel más bajo del líquido. Además, el tubo entre el RT 113 y la campana de aire debe ser absolutamente hermética al aire. Si se necesita sólo una indicación, la campana puede situarse a 100 mm por debajo del nivel máx. El RT 113 debe ser ajustado en 0 cm de agua y el disco diferencial en 1.

2. Conexión con el costado del depósito, estando el RT 113 encima del nivel del líquido

El tubo horizontal A debe tener una longitud determinada con relación al tubo vertical B, con el ﬁn de garantizar un control ﬁable. La longitud de A puede encontrarse en la ﬁg. 7, utilizando B y la presión C de ajuste de rango.

3. Conexión con el costado del depósito, estando el RT 113 bajo el nivel del líquido

Se utilizará esta forma de conexión cada vez que sea posible. Si se trata de un líquido capaz de absorber aire como por ejemplo el aceite, esta solución es preferible a las soluciones 1 y 2. El ajuste de rango resultante es la distancia entre la superﬁcie del líquido y el centro de la envoltura del diagragma.

4. Conexión en el depósito con el RT 113 por encima del nivel del líquido

Este método está previsto para ser utilizado con líquidos que absorben aire cuando no es posible utilizar la cone xión del tipo 3. La longitud más corta del tubo horizontal se determina como se describe en 2. Se instala una válvula de cierre entre el depósito de aceite y el depósito de agua de tal manera que las impurezas puedan ser descargadas del depósito de agua por medio de un tapón de drenaje inferior. A continuacion puede verterse agua en el depósito a través de un conector de llenado situado en su parte superior.



Fig. 6 Fig. 7

Altura entre el conector del depósito y el presostato

Longitud mín. del tubo horizontal

IC.PD.P10.6B.05 | 520B8210 | 8

Folleto técnico | Pressostatos, RT

Aplicación

5. Mando de ajuste

9. Escala principal

40. Disco de zona neutra

Fig. 8

Los presostatos RT-L estan provistos de un conmutador con zona neutra ajustable. Esto permite utilizar las unidades para control ﬂotante. La terminología utilizada se explica a continuación.

Control ﬂotante

Se trata de una forma de control discontínuo en el cual el elemento de corrección (por ejemplo una válvula, un registro, o un elemento similar) se mueve hacia una posición extrema a una velocidad independiente de la magnitud del error cuando este último rebasa un valor positivo deﬁnido, y hacia la posición extrema opuesta cuando el error rebasa un valor negativo deﬁnido.

Oscilaciones periódicas

Se trata de variaciones periódicas de la variable controlada con relación a la referencia ﬁja.

Zona neutra

Es el intervalo en la variable controlada donde no se produce repuesta del elemento de corrección. Véase ﬁg. 13.

El sistema de contactos en aparatos con zona neutra no se puede cambiar, debido a que el ajuste del sistema de contactos está adaptado al resto de los componentes del aparato.

Ajuste de la zona neutra El rango se ajusta utilizando el mando de ajuste

(5) ﬁg. 8, al mismo tiempo que se observa la escala principal (9). La presión ajustada es la presión de apertura de los contactos 1-4 (véase ﬁg. 13).

NZ = ZONA MUERTA NZ = ZONA MUERTA NZ = ZONA MUERTA

RANGO

POSICIÓN

Fig. 9 Fig. 10 Fig. 11

RANGO

La zona neutra requerida puede encontrarse en el diagrama de la unidad. La posición en la cual el disco de zona neutra (40) debe ser ajustado puede ser leída en la escala inferior del diagrama. El funcionamiento puede verse en la ﬁg. 13.

RANGO DE

DIFERENCIAL

POSICIÓN

IC.PD.P10.6B.05 | 520B8210 | 9

Folleto técnico | Pressostatos, RT

Ajuste de la zona neutra

NZ = ZONA MUERTA NZ = ZONA MUERTA

RANGE

Fig. 12 Fig. 13

Manómetro

POSITION POSITION

Ajuste de rango

Presión de entrada

Diferencial (diferencial natural), que corresponde al ajuste de zona neutra más pequeño

La zona neutra y la persión de entrada pueden variar en este intervalo, sin dar lugar al cierre de los contactos 1-2 o 1-4.

RANGE

Ejemplo

Conjuntamente con un convertidor estático de frecuencia VLT® , los presostatos de zona neutra tipo RT 200L pueden ser utilizados para el control inﬁnitesimal de una bomba instalada, por ejemplo, en una instalación de elevación de presión. En este caso, la bomba debe ser regulada para va-lores superiores e inferiores de 32 m y 35 m de agua.

Air comprimido

Lámpara indicadora de presión decreciente y creciente

Fig. 14. Equipo de prueba para ajustar el presostato.

El RT 200L debe ser ajustado mediante la utilización del mando ajuste (5) ﬁg. 8, en 3,5 bar (35 m de agua) menos el diferencial ﬁjo de 0,2 bar.

El ajuste de rango es 3,5-0,2 = 3,3 bar.

La zona neutra, 35-32 = 3 m de agua, que corresponde a 0,3 bar, debe ser ajustada en el disco de zona neutra (40) ﬁg. 8, pág. 9. De acuerdo con el diagrama de la ﬁgura 10, el disco se ajusta en 1 o un poco más. Un ajuste más preciso puede obtenerse utilizando el equipo de prueba ilustrado en la ﬁg. 14.

IC.PD.P10.6B.05 | 520B8210 | 10

Folleto técnico | Pressostatos, RT

Aplicación Control y visualización de diferenciales de presión

Un presostato diferencial es un conmutador controlado por presión que conecta y desconecta la corriente en función del diferencial de presión entre los elementos de fuelle

Ajuste

antagónicos y el valor ajustado en la escala. Esta unidad puede obtenerse también con zona neutra ajustable (como el RT-L que se describe en la página 9.

El disco de ajuste (5) es accesible al ser retirada la cubierta frontal. La presión diferencial se ajusta haciendo girar el disco con un destornillador al mismo tiempo que se observa la escala (9).

En los presostatos diferenciales provistos de un interruptor, el diferencial de contacto es ﬁjo porque las unidades tienen un diferencial de presión ﬁjo. En las unidades con zona neutra ajustable, el disco de zona neutra debe también ser ajustado. Véanse diagramas en la ﬁg. 16.

5. Disco de ajuste

9. Escala de rango

NZ = ZONA MUERTA NZ = ZONA MUERTA NZ = ZONA MUERTA NZ = ZONA MUERTA

RANGO DE

DIFERENCIAL

Fig. 16

POSICIÓN

Fig. 15

RANGO DE

DIFERENCIAL

POSICIÓN

RANGO DE

DIFERENCIAL

Nota:

Para efectuar la instalación, la conexión de baja presión (LP) deberá estar orientada hacia arriba

RANGO DE

DIFERENCIAL

POSICIÓNPOSICIÓN

IC.PD.P10.6B.05 | 520B8210 | 11

Folleto técnico | Pressostatos, RT

Funcionamiento

Ajuste de escala −−−− Diferencial

Fig. 17 Funcionamiento de los contactos, ajuste para presión diferencial decreciente.

a. Unidades con conmutador (SPDT)

Si la presión diferencial disminuye por debajo del valor ajustado, los contactos 2-1 se cierran y los contactos 1-4 se abren. Los contactos 2-1 se abren de nuevo y los contactos 1-4 se cierran cuando la presión diferencial ha subido hasta el valor de rango ajustado más el diferencial de contacto ﬁjo.

Ajuste de rango Presión de entrada

Diferencial mecánico

Presión diferencial (diferencial natural) que corresponde al ajuste de zona neutra más pequeño.

La zona neutra y la presión de entrada pueden variar en este intervalo sin dar lugar al cierre de los contactos 1-2 o 1-4.

Fig. 18. Funcionamiento de los contactos, ajuste de zona neutra.

b. Unidades con zona neutra ajustable (SPDTNP)

Si la presión diferencial sube por encima del valor ajustado más el diferencial, los contactos 1-4 se cierran. Cuando la presión disminuye en un valor igual al de la diferencial (que es ﬁja en esta unidad), los contactos 1-4 se abren. Si la presión disminuye hasta la zona neutra menos la diferencial, los contactos 2-1 se cierran. Cuando la presión diferencial sube de nuevo en un grado que corresponde a la diferencial, los contactos 2-1 se abren nuevamente.

I. Los contactos se cierran cuando la presión

diferencial disminuye por debajo del valor de rango ajustado.

II. Los contactos se cierran cuando la presión

sube por encima del valor de rango ajustado más la diferencial mecánica ﬁjo.

El funcionamiento de los contactos puede ser resumido come sigue:

I. Reglaje del disco de ajuste para presión

diferencial decreciente.

II. Disco de zona neutra ajustado para presión

diferencial creciente.

Ejemplo 1

Cuando la presión diferencial rebasa el valor de 1,3 bar, el ﬁltro ha de ser limpiado. La presión estática encima del ﬁltro es de 10 bar.

De acuerdo con la tabla de pedidos de la página 4, se elige un RT 260A (El RT 262A tiene una presión de funcionamiento máx. en el lado de baja presión (LP) de 9 bar y por tanto no es conveniente para esta aplicación).

Ajuste: puesto que se necesita una señal para presión diferencial creciente el valor de ajuste pasa a ser de 1,3 - 0,3 bar = 1,0 bar.

Ejemplo 2

La velocidad de una bomba de circulación debe ser controlada para dar una presión diferencial constante de 10 m de agua en una instalación de calefacción. La presión estática de la instalación es de 4 bar. Se elige un RT 262AL.

El disco de diferencial (5),ﬁg. 15 pág. 13 debe ser ajustado en 1 bar (10 m de agua) menos el diferencial ﬁjo de 0,1 bar, es decir en 0,9 bar. El disco de zona neutra se ajusta en fábrica (marcado en rojo).

IC.PD.P10.6B.05 | 520B8210 | 12

Danfoss

17-660-15

Danfoss

17-660-15

Folleto técnico | Pressostatos, RT

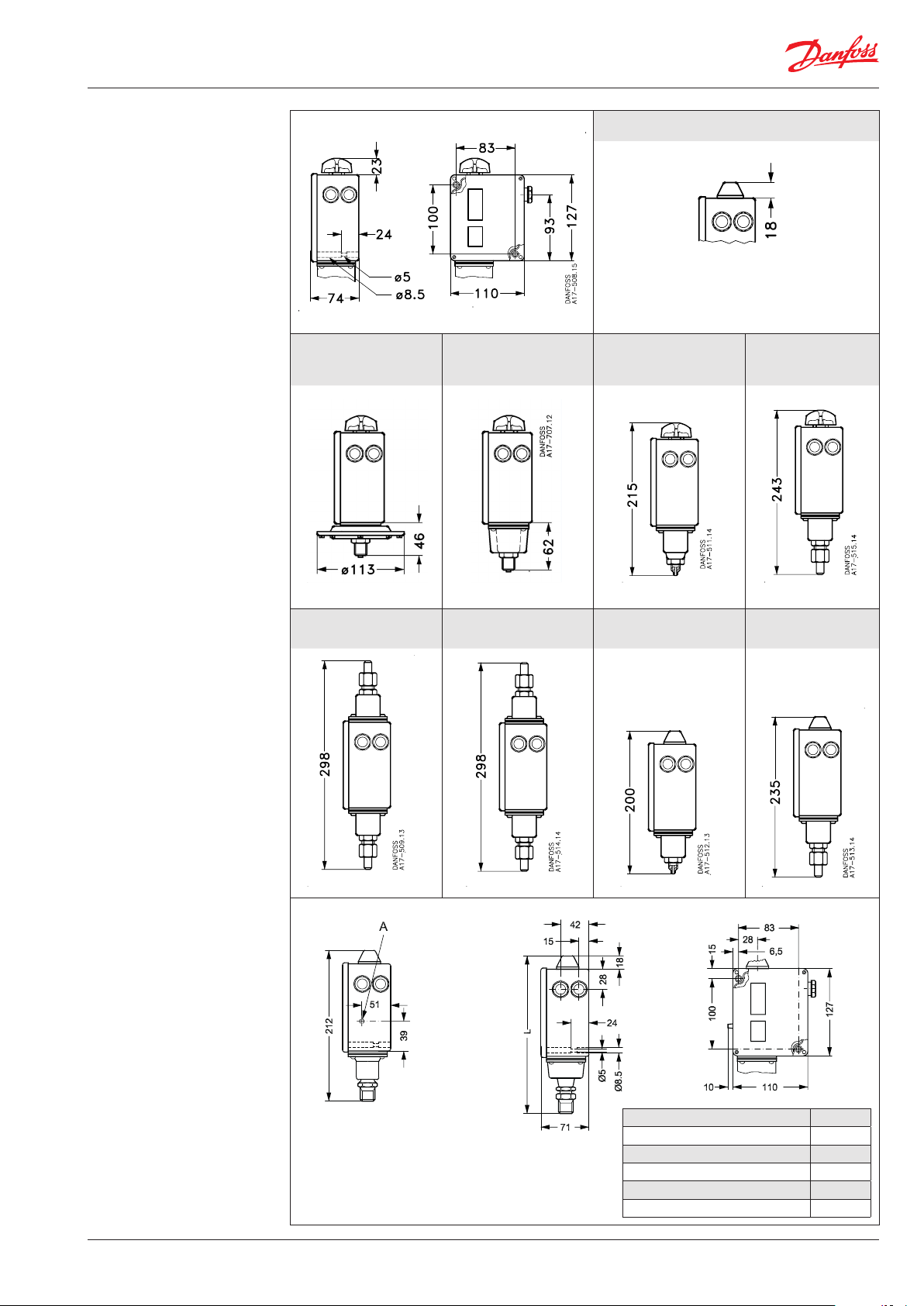

Dimensiones [mm] y peso [kg]

RT 13

RT 5, RT 110, RT 112,

RT 116, RT 117 / RT 117L,

RT 121, RT 200 / RT 200L

RT 5, RT 110, RT 112, RT 116, RT 117, RT 200

Versión inaccesible con tapa a prueba

de intervenciones no autorizadas

y cubierta ciega

RT 5 RT 1A / RT 1AL

RT 260A / RT 260AL

: Pulsador de rearme externo, sólo para RT...B

RT 262A / RT 262A /

RT 263AL

RT 5 RT 5A / RT 5AL

Danfoss

17-660-15

Peso: approx. 1 kg

RT 30AW / RT 30B / RT 30S L = 225

RT 19W / RT 19B / RT 19S L = 228

RT 33B / RT 35W L = 221

RT 112W L = 210

RT 31W / RT 31B / RT 31S L = 212

RT 32W / RT 32B L = 212

IC.PD.P10.6B.05 | 520B8210 | 13

Folleto técnico | Pressostatos, RT

Recambios y accesorios

Versión Symbol Descripción Carga de contacto No de código

Conmutador unipolar (SPDT) con placa de

Standard

Con rearme máx.

Con rearme mín.

Standard

terminales a prueba de fugas de corriente

Montado en todas las versiones standard del tipo RT1).

Contactos inversores de acción brusca

Para rearme manual de la unidad después de la conmutación de los contactos al subir la presión.

Para unidades con dispositivo de rearme máx.

Para rearme manual de la unidad después de la conmutación de los contactos al disminuir la presión.

Para unidades con dispositivo de rearme mín.

Conmutador unipolar (SPDT) con contactos dorados (sin óxido) aumenta la ﬁabilidad de la conexión en sistemas de alarma y de control, etc. Contactos inversores de acción brusca. Placa de terminales a prueba de fugas de corriente.

Corriente alterna:

AC-1 (carga óhmica): 10 A, 400 V AC-3 (carga inductiva): 4 A, 400 V AC-15: 3 A, 400 V Rotor bloqueado: 28 A, 400 V

Corriente continua: DC-13: 12 W, 220 V

Corriente alterna

AC-1 (carga óhmica): 10 A, 400 V AC-3 (carga inductiva): 2 A, 400 V AC-15: 1 A, 400 V Rotor bloqueado: 14 A, 400 V

Corriente continua:

DC-13: 12 W, 220 V

017-403066

017-404266

017-404166

017-424066

Corriente alterna:

AC-1(carga óhmica): 10 A, 400 V AC-3 (carga inductiva): 3 A, 400 V AC-15: 2 A, 400 V

Cierra simultáneamente dos circuitos

Con contactos inversores de acción no brusca

) Tratándose de cargas que conllevan corrientes/tensiones pequeñas, pueden

apare cer fallos en los contactos de plata debido a oxidación. En instalaciones donde tales fallos de contactos sean de importancia para el funcionamiento del sistema (alarmas o similarses), se deberían utilizar contactos dorados.

Los sistemas de contactos para aparatos con zona neutra no se suministran como recambio. El ajuste del sistema de contactos está adaptado al resto de los componentes del aparato, por lo tanto no pueden ser recambiados.

Conmutador unipolar que cierra simultáneamente dos circuitos al subir la presión. Contactos inversores de acción brusca. Placa de terminales a prueba de fugas de corriente.

Conmutador unipolar con contactos inversores de acción no brusca. Contactos dorados (sin óxido)

Los contactos del conmutador se representan en la posición que ocupan cuando disminuye la presión/temperatura, es decir después del desplazamiento hacia abajo del eje principal del aparato RT. El indicador de ajuste del termostato muestra el valor de escala para el cual se produce la conmutación de los contactos cuando la presión/ temperatura disminuye. Una excepción es la del conmutador núm. 017-403066 con rearme máximo, en el que el indicador de ajuste muestra el valor de escala para el cual

Rotor bloqueado: 21 A, 400 V

Corriente continua:

DC-13: 12 W, 220 V

* Si la corriente pasa por los contactos 2 y 4, es

decir si los terminales 2 y 4 están conectados pero no el contacto 1, la carga máx. autorizada aumenta hasta 90 W, 220 V - - -.

Corrienta alterna o continua:

25 VA, 24 V

017-403466

017-018166

se produce la conmutación de los contactos, cuando la presión sube.

Conmutadores

Versión Simbolo Descripción Carga de contacto No de código

Con rearme mín.

Con rearme máx.

Para rearme manual de la unidad depués de la conmutación de los contactos al disminur la presión.

Contactos dorados (sin óxido)

Para rearme manual de la unidad espués de la conmutación de los contactos al subir la presión.

Contactos dorados (sin óxido)

Para aplicaciones de alarma

Corriente alterna:

AC-1 (carga óhmica): 10 A, 400 V AC-3 (carga inductiva): 2 A, 400 V Corriente a plena carga: 2 A, 400 V AC-15: 1 A, 400 V Rotor bloqueado: 14A, 400 V

Corriente continua:

DC-13: 12W, 220 V

Para aplicaciones de control

máx. 100 mA / 30 V CA / CC mín. 1 mA / 5 V CA / CC

IC.PD.P10.6B.05 | 520B8210 | 14

017-404766

017-404866

Folleto técnico | Pressostatos, RT

Pieza Descripción Núm. No de código

Cubiertas

Cubiertas: Poliamida Con ventanas Color: Gris claro RAL 7035 Sin ventanas

5 5

017-436166 017-436266

Mando de ajuste Replacement Pale grey Ral 7035 30 017-436366

Tapa de estanqueidad

La tapa de estanqueidad está destinada a sustituir al mando de ajuste Negro de tal manera que el ajuste puede ser modiﬁcado sólo con herramientas

20 017-436066

Tornillo de precinto para cubiertas &

1+1 017-425166

cápsula protectora

Cinta de ﬁjación

Conector con casquillo

Para todos presostatos RT con serpentin de amortiguación u otras conexiones más largas L= 392 mm

Paso de rosca ISO 228/1, conector G

, casquillo y arandela/ diámetro

externo 10 mm/ interno 6.5 mm, para ser unido a tubo de acero o de cobre mediante soldadura eléctrica o soldadura fuérte.

10 017-420466

5 017-436866

Conector Tuerca abocardada de 7/16 - 20 UNF para ¼ CU, latón llave de 16 10 011L1101

Reductor Paso de rosca ISO 228/1, G ½ A × G

, acero, llave de 22 1 017-421966

Adaptador

Paso de rosca ISO 228/1, G llave de 22

Adaptador Paso de rosca ISO 228/1, G

Serpentin de amortiguación con conector de 7/16 - 20 UNF. Si se desea utilizar un serpentin de amortiguación con aparatos RT con conexion de paso de rosca ISO 228/1, G 017-420566. El serpentin de amortiguación está disponible con varias longitudes de tubo capilar, consulte Danfoss.

Paso de rosca ISO 228/1, serpentin de amortiguación con conectores de

y tubo capilar de cobre de 1.5 m. Se suministran arandelas estándar.

Paso de rosca ISO 228/1, serpentin de amortiguación con conectores

de G

y 1 m tubo capilar de cobre blindado. Se suministran arandelas

estándar.

Serpentin de amortiguación

Serpentin de amortiguación blindado

0.50 m

1.00 m

1.50 m

2.00 m

- 27 NPT con arandela de cobre, láton

A × ¼ - 18 NPT con arandela de cobre, láton

× ¼ - 18 NPT con arandela de cobre, láton

A - G ¼ A, láton, llave de 17 1 060-324066

A × R

(ISO 7/1) láton, llave de 17 1 060-324166

1 060-333466

1 060-333566

1 060-333666

060-019066

, habrá que utilizar un reductor, núm.

060-019166 060-019266 060-019366

1 060-104766

1 060-333366

Campana de aire para control de nivel de líquido RT 113

Campana de aire, diámetro ext de 62 mm × longitud de 204 mm. Paso de rosca ISO 228/1, conector de G

, tuerca y casquillo (10 mm de diám. ext. / 6.5 mm

de diám. int.) para unir a tubo de acero o cobre mediante soldadura eléctrica o soldadura fuerte. La campana de aire es de latón CuZn 37, W.no. 2.0321.

IC.PD.P10.6B.05 | 520B8210 | 15

1 017-401366

Folleto técnico | Pressostatos, RT

Instalación

Las unidades RT tienen dos oriﬁcios de montaje que son accesibles al ser retirada la cubierta frontal. Las unidades provistas del conmutador 017-018166*) deben instalarse con el mando de ajuste orientado hacia arriba. Cuando se instalan presostatos diferenciales, el lado de baja presión (marcado LP) debe estar orientado hacia arriba. Los demás presostatos de la serie RT pueden instalarse en cualquier dirección. En instalaciones sometidas a fuertes vibraciones en dirección vertical, es ventajoso instalar el aparato con la entrada roscada para cables orientada hacia abajo.

*) Sistema de contactos de acción no brusca.

Véase el apartado de recambios y accesorios, pág. 13.

Fig. 1. Posicionamiento de la unidad.

Conexión de presión

Cuando se efectúa el montaje o el desmontaje de las tuberías de presión las superﬁcies planas previstas para una llave en la conexión de presión deberán ser utilizadas para aplicar un par antagónico.

Instalaciones de vapor

Para proteger el elemento de presión contra una temperatura superior a la temperatura máxima del ﬂuido 150 °C (RT 113 90 °C), se recomienda intercalar un bucle lleno de agua.

Sistemas de agua

El agua contenida en el elemento de presión no es dañina, pero si existe la posibilidad de congelación, el elemento de presión lleno de agua puede reventar. Para evitar esto se hará que el presostato funcione sobre un colchón de aire.

Resistencia al ﬂuido

Véase tabla de materiales en contacto con el ﬂuido. Si se trata de agua de mar, se recomiendan los presotatos de diafragma de los tipos KPS 43,

KPS 45 y KPS 47.

Pulsaciones

El presostato debe ser conectado de tal manera que el elemento de presión sea afectado lo menos posible por las pulsaciones. Es posible intercalar un serpentín de amortiguación (véase ”Accesorios”). En el caso de ﬂuidos sometidos a fuertes pulsaciones, puede ser conveniente utilizar los presostatos de diafragma de los tipos KPS 43, KPS 45 y KPS 47.

Ajuste

El rango se ajusta utilizando el mando de ajuste (5) al mismo tiempo que se observa la escala (9).

Es preciso utilizar herramientas para ajustar los presostatos provistos de una tapa de cierre hermético. En las unidades que tienen un diferencial ﬁjo, se determina naturalmente la diferencia entre las presiones de conexión y de desconexión. En unidades que tienen un diferencial ajustable, es preciso retirar en primer lugar la cubierta frontal. El disco de diferencial (19) debe ajustarse de acuerdo con el diagrama.

5. Mando de ajuste

9. Escala de rango

19. Disco de ajuste de diferencial

Fig. 2

IC.PD.P10.6B.05 | 520B8210 | 16

Instalación

Selección de la diferencial

Para asegurar el funcionamiento correcto de la instalación, es necesario que la presión diferencial sea la adecuada. Un diferencial demasiado pequeño dará lugar a períodos de funcionamiento cortos y al riesgo de oscilaciones periódicas. Un diferencial demasiado grande producirá grandes oscillaciones de presión.

La escala de valores diferenciales es orientativa.

Fig. 3. Escala que puede obenerse en el disco de diferencial.

Danfoss Pressostatos RT Data sheet [es]

Specifications and Main Features

Frequently Asked Questions

User Manual
