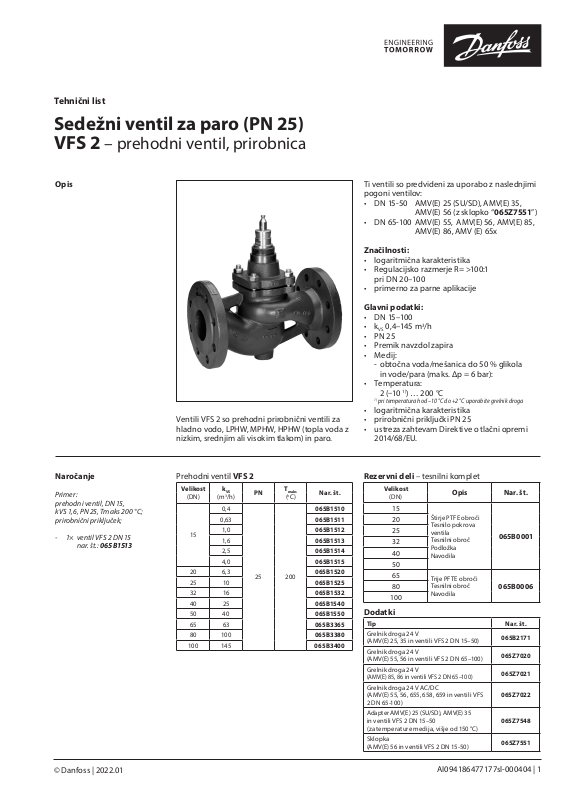

Sedežni ventil za paro (PN 25) VFS 2 – prehodni ventil, prirobnica

Opis

Ventili VFS 2 so prehodni prirobnični ventili za hladno vodo, LPHW, MPHW, HPHW (topla voda z nizkim, srednjim ali visokim tlakom) in paro.

Ti ventili so predvideni za uporabo z naslednjimi pogoni ventilov:

• DN 15-50 AMV(E)25 (SU/SD), AMV(E) 35, AMV(E) 56 (z sklopko “065Z7551”)

• DN 65-100 AMV(E) 55, AMV(E) 56, AMV(E)85,

AMV(E) 86, AMV (E) 65x

Značilnosti:

• logaritmična karakteristika

• Regulacijsko razmerje R= >100:1 pri DN 20–100

• primerno za parne aplikacije

Glavni podatki:

• DN 15–100

• kVS 0,4–145 m3/h

• PN 25

• Premik navzdol zapira

• Medij:

- obtočna voda/mešanica do 50 % glikola

in vode/para (maks. p = 6 bar):

• Temperatura: 2 (10 1)) … 200 °C

pri temperatu rah od –10 °C do +2 °C uporabite gre lnik droga

• logaritmična karakteristika

• prirobnični priključki

PN 25

• ustreza zahtevam Direktive o tlačni opremi 2014/68/EU.

Naročanje

Primer: prehodni ventil, DN 15, kVS 1,6, PN 25, Tmaks 200 °C; prirobnični priključek;

- 1× ventil VFS 2 DN 15 nar. št.: 06 5B1513

Prehodni ventil VFS 2

Velikost k

(DN) (m3/h) (oC)

20 6,3 0 65B1520 25 10 06 5B1525 32 16 0 65B1532 40 25 06 5B1540 50 40 065B1550 65 63 065B3365 80 10 0 065B3380

100 145 065B3400

0,4

0,63 06 5B1 511

1,0 06 5B1512 1,6 06 5B1513 2,5 06 5B1514 4,0 06 5B1515

25 200

maks

Nar. št.

065 B1510

Rezervni deli – tesnilni komplet

Velikost

(DN)

15 20 25 32 40 50 65

100

Opis Nar. št.

Štirje PTFE obroči Tesnilo pokrova ventila Tesnilni obroč Podložka Navodila

Trije PFTE obroči Tesnilni obroč Navodila

065B0001

065B000680

Dodatki

Tip Nar. št .

Grelnik droga 24 V (AMV(E) 25, 35 in ventili VFS 2 DN 15–50)

Grelnik droga 24 V (AMV(E) 55, 56 in ventili VFS 2 DN 65–100)

Grelnik droga 24 V (AMV(E) 85, 86 in ventili VFS 2 DN 65–100)

Grelnik droga 24 V AC/DC (AMV(E) 55, 56, 655, 658, 659 in ventili VFS 2 DN 65-100)

Adapter AMV(E) 25 (SU/SD), AMV(E) 35 in ventili VFS 2 DN 15–50 (za temperature medija, višje od 150 °C)

Sklopka (AMV(E) 56 in ventili VFS 2 DN 15-50)

06 5B2171

065Z7020

065Z7021

065Z7022

065Z 7548

065Z7551

AI094186477177sl-000404 | 1

Tehnični list Prehodni sedežni ventil za paro VFS 2

Tehnični podatki

Nazivni premer

Velikost

(DN)

15 20 25 32 40 50 65 80 100

vrednost kVS m3/h 0,4 0,63 1,0 1,6 2,5 4,0 6,3 10 16 25 40 63 100 145

Hod mm 15 40

Regulacijsko razmerje > 3 0:1 > 50:1 > 10 0:1

Regulacijska karakteristika logaritmična

Faktor kavitacije z 0,5 0,5 0,5 0,5 0,5 0,5 0,4 0,3 0,3

Puščanje glede na standard IEC 534 maks. 0,05 % vrednosti kVS

Nazivni tlak PN 25

Medij Obtočna voda/mešanica do 50 % glikola in vode/para (maks. ∆p = 6 bar)

pH medija Min. 7, maks. 10

Temperatura medija °C 2 (–10 1)) … 200

Priključki Prirobnica ISO 7005-2

Materiali

Nodularna litina

Ohišje Nodularna litina EN-GJS-400-18-LT (GGG 40.3)

EN-GJS-400-15

(GGG 40) Krožnik, sedež in drog Nerjavno jeklo

Tesnilo Zamenljivi PFTE obroči

Pri temperatura h od –10 °C … +2 °C uporabite greln ik droga.

Tlačno temperaturni diagram

Karakteristika ventila – logaritmična

DN 15-50: EN-GJS -400-18-LT (GGG-4 0.3) PN 25 DN 65-100: EN- GJS-400 -15 (GGG-40) PN 25

Hod

-sme

rni

A 

- -

Zmogljivost

Maks. zapiralni tlak1) in priporočeni tlak Δp

Valve

Velikost

(DN)

Hod

(mm)

AMV(E) 25

[AMV(E) 25 SU/SD]

25 [223)] 25 -

15 (kVS 4,0) 25 [163)] 20 -

20 25 [103)] 13 -

25 16 [53)] 8 -

32 9 [2,53)] 5 -

40 6 [23)] 3 -

50 3 [0,53)] 2 -

80 - - 3 2 8 3

- - 4,5 3 13 4,5

AMV(E) 35 AMV(E) 55 AMV(E) 56 AMV(E) 85, 86 AMV(E) 65x

Pogon

maks. zapiralni tlak 1) (bar)

100 - - 1,5 1 5 1, 5

OPOMBA:

Maks. Δp predstavlj a fizično omejitev dife renčnega tlaka, pri katerem s e ventil zapre. Maks. Δp za p arno aplikacijo je 6 bar.

Priporočen a vrednost Δp se izračuna gled e na hrup, erozijo krožnika venti la, itd.

Maks . priporočena vrednos t Δp je 4 bar. Če je maks . zapiralni tlak manjši od 4 ba r, je priporo čena vrednost Δp enaka kot zap iralna vrednost Δp.

Vrednosti v oklepajih [ ] so i zračunane glede na silo po gona ventila AMV(E) 25 SU/SD.

S konektorj em droga (na zahtevo)

2 | AI094186477177sl-000404

Tehnični list Prehodni sedežni ventil za paro VFS 2

Vgradnja

≤150 °C za AMV(E) 25 (SU/SD), 35

maks

≤200 °C za druge pogone AMV(E)

maks

AMV(E) 25(SU/SD)/35 AMV(E) 55/56 AMV(E) 65x

= 150 ... 200 °C AMV(E) 25 (SU/SD), 35

max

Adapter for VFS 2 DN 15 -50

AMV(E) 85/8 6

Vgradnja ventila

Pred vgradnjo ventila se prepričajte, da so cevi čiste in v področju vgradnje ni odrgnin.

Cevi morajo biti na vsakem priključku pravokotno poravnane z ventilom in na teh mestih ne sme biti vibracij.

Elektromotorne regulacijske ventile vgradite s pogonom ventila v navpični ali vodoravni legi, v skladu s priporočili, navedenimi v zgornjem razdelku »Vgradnja«. Opomba: pogon lahko zavrtite za do 360° glede na telo ventila. Pri tem popustite zadrževalo. Ko končate, zadrževalo znova privijte.

Pustite dovolj prostega prostora, ki je potreben za demontažo pogona s telesa ventila pri vzdrževalnih opravilih.

Opomba: pogon lahko zavrtite za do 360° glede na telo ventila. Pri tem popustite zadrževalo. Ko končate, zadrževalo znova privijte.

Ventil vedno vgradite tako, da je puščica na ohišju obrnjena v smeri pretoka. Da bi se izognili turbolenci, ki bo vplivala na natančnost merjenja, je priporočljivo, da je pred in za ventilom določena dolžina ravne cevi, kot je prikazano (D – premer cevi).

AMV(E)

FVR/FVF

Opomba:

čistilni kos vgradite pred ventil glede na smer pretoka (na primer Danfoss FVR/FVF)

AI094186477177sl-000404 | 3

Tehnični list Prehodni sedežni ventil za paro VFS 2

a ventila, Avtoriteta

ppp





a =

∆p

= 0.5

62,

5 57 90,

90,

avtoriteta ventila je tako

3950,

5536

avtoriteta ventila je tako =

Diagram za dimenzioniranje regulacijskega ventila za tekočine

Pretok teko čin s specif ično gostoto 1

Padec tla ka v kPa (100 kPa = 1 bar = ~10 m H2O) specif ična gostota

Pretok teko čin s specifič no gostoto, ki se raz likuje od gostote 1

Primeri:

1. za tekočine s specifično gostoto 1 (np r. voda)

Podatki za dimenzioniranje:

Pretok: 6 m3/h Padec sistemskega tlaka: 55 kPa

Na levem delu nomograma poiščete vodoravno črto, ki predstavlja pretok 6 m3/h (črta A-A). Avtoriteta ventila je podana z enačbo:

Pri čemer je:

p1 = padec tlaka na popolnoma odprtem ventilu 

p2 = padec tlaka na preostanku kroga pri

popolnoma odprtem ventilu

Idealni ventil bi imel padec tlaka enak padcu tlaka preko ostalega dela sistema (t.j. avtoriteto 0,5): Če je p1 = p

V našem primeru bi imel ventil avtoriteto 0,5 pri padcu tlaka 55 kPa in tem pretoku (točka B). Presečišče črte A-A in vertikalne črte iz točke B pade v področje

med dvema diagonalnima črtama, kar pomeni, da ni na razpolago idealnega ventila. V presečiščih odčitate padce

črte A-A z diagonalnimi črtami lahko

tlakov preko realnih (in ne idealnih) ventilov. V našem primeru bi imel ventil z vrednostjo kVS 6,3 padec tlaka 90,7 kPa (točka C):

Večji ventil z vrednostjo kVS 10 bi imel padec tlaka 36 kPa (točka D):

Na splošno v aplikacijah izberemo manjši ventil (posledično je avtoriteta ventila večja od 0,5, kar pomeni izboljšano regulacijo). Vendar to po drugi strani pomeni povečan skupen padec tlaka, kar je potrebno preveriti s projektantom celotnega sistema, predvsem v povezavi z razpoložljivo tlačno višino črpalke. Idealna avtoriteta ventilov je 0,5, priporočljivo območje izbire pa med 0,4 in 0,7.

2. za tekočine s specifično gostoto (S.G. ), ki se razlikuje od gostote 1

Podatki za dimenzioniranje:

Pretok: 6 m3/h tekočine, S.G. 0,9 Padec sistemskega tlaka: 10 kPa

V tem primeru prezrite levo stran nomograma. Začnete na desni strani nomograma pri pretoku 6 m3/h (v točki E). Presečišče diagonalne črte iz točke E in navpične črte iz točke relativne gostote 0,9 (točka F) prestavlja začetno točko črte efektivnega pretoka G-G. Nadaljnji koraki so enaki kot v prvem primeru, presečišče črte G-G z navpično črto padca tlaka 10 kPa je najbližje diagonali z vrednostjo kVS 16. Presečišče črte G-G z vrednostjo kVS 16 bi imelo padec tlaka 12,7 kPa (točka H).

4 | AI094186477177sl-000404

Tehnični list Prehodni sedežni ventil za paro VFS 2

Diagram za dimenzioniranje regulacijskega ventila za paro

Maks. p pri aplikaciji pare z nizkim tlakom od 0,5 bar do 6 bar (glejte stran 2)

masni pretok nasičene vodne pare (kg/h)

Kritičn i padec tlaka (k Pa)

Absolutni vhodni tlak

Temperatura nasičene pare

Pregretje °C

masni pretok pregrete vodne pare (kg/h)

Dimenzioniranje parnega ventila se določi glede na 40 % padec vstopnega absolutnega tlaka pare. V teh okoliščinah se para skozi najožji presek ventila pretaka pri ali blizu svoje kritične hitrosti

(približno 300 m/s), zato bo ventil reguliral preko celotnega hoda. Če je hitrost pare nižja, se bo hitrost v zmanjšanj

prvem delu hoda ventila povečala brez

a volumskega pretoka.

AI094186477177sl-000404 | 5

Tehnični list Prehodni sedežni ventil za paro VFS 2

Diagram za dimenzioniranje regulacijskega ventila za paro

(nadaljevanje)

1. za nasičeno paro

Podatki za dimenzioniranje:

Pretok: 1000 kg/h Absolutni vhodni tlak 5 bar (500 kPa)

– sledite črtkani črti –

Absolutni vhodni tlak je 500 kPa. 40 % tega je 200 kPa.

Poiščite diagonalno črto, ki ustreza padcu tlaka za 200 kPa (črta A-A).

Odmerite absolutni vhodni tlak na spodnjem levem merilu (točka B) in narišite vodoravno črto, dokler se ta ne stika z diagonalo padca (A-A) pri točki C.

Od te točke narišite navpično črto navzgor, dokler se ta ne stika z vodoravno črto, ki predstavlja pretok pare (1000 kg/h) iz točke D. Stičišče predstavlja točka E.

Najbližja zgornja diagonalna črta kvs je črta F-F z vrednostjo kvs 25 (točka E’). Če idealna velikost ventila ni na voljo, izberite naslednjo največjo velikost in tako zagotovite nominalni pretok.

Padec tlaka v ventilu pri stopnji pretoka predstavlja stičišče črte 1000kg/h in črte F-F (točka E’). Če tukaj potegnete navpično črto, pridete do stičišča vodoravne črte vhodnega tlaka 500 kPa (točka E’’) in diagonale padca pritiska 70 kPa. To predstavlja le 14 % vhodnega tlaka, zato kakovost regulacije ne bo ustrezna, dokler ventil ne bo delno zaprt. Ta kompromis je potreben pri vseh parnih ventilih, saj naslednji manjši ventil ne bi mogel zagotoviti zahtevanega pretoka (maks. pretok bi bil okrog 600 kg/h).

2. za pregreto paro

Podatki za dimenzioniranje:

Pretok: 500 kg/h Absolutni vhodni tlak 5 bar (500 kPa) Temperatura pare: 190 °C

Postopek za pregreto paro je veliki meri podoben postopku za nasičeno paro, vendar se tu uporablja drugo razmerje pretoka, po katerem so odčitanja za odtenek višja, glede na temperaturo pregrete pare.

– sledite pikčasti črti –

Tako kot prej diagonalna črta A-A za padec tlaka predstavlja 40 % od 500 (200 kg/h). Vodoravna črta vhodnega tlaka skozi točko B se razteza v levo do točke G, da lahko odčitate ustrezno temperaturo nasičene pare (150 °C). Razlika med temperaturo nasičene in pregrete pare je 40 °C (190 °C – 150 °C = 40 °C).

Pretok pregrete pare predstavlja točka H (zgoraj desno), od tu sledite diagonalni črti do stičišča z navpično črto pri točki J (pregretje pare; 40 °C).

Vodoravna črta iz točke B se stika s črto A-A v točki C, operativna točka (točka K) pa predstavlja, točko, kjer se navpična črta iz točke C stika z vodoravno črto iz točke J. Vodoravna črta J-K predstavlja pravilno črto pretoka. Najbližja diagonalna črta nad to je diagonala za vrednost kvs 10 (točka K’). Navpična črta navzdol z vrednostjo kvs 10 tlaka 500 kPa (točka K’’); diagonala padca tlaka pa je okrog 150 kPa. To je okrog 30 % vhodnega pritiska, kar bo zagotovilo solidno regulacijo (v primerjavi s priporočenim razmerjem 40 %).

s stičišča točke J-K

se stika s črto vhodnega

Maks. pretok za isti vhodni pritisk dobite tako, da podaljšate navpično črto (C-E) do točke E, dokler s

e ta ne stika s črto kVS 25 F-F (točka E’’’) in odmerit

pretok 1700 kg/h.

6 | AI094186477177sl-000404

Tehnični list Prehodni sedežni ventil za paro VFS 2

Dimenzije

118 .5

adapter

065Z7548

min . 100

VFS 2 (DN 15-50) +

AMV(E) 25, 35 (SU/SD)

mi n. 150

VFS 2 (DN 15-50) +

AMV(E) 56 +

sklopka 0 65Z7551

L H H

k d

n Masa ventila

(število)

(kg)

15 130 237 383 65 14 4 3,6 20 150 237 383 75 14 4 4,3 25 16 0 237 383 85 14 4 5,0 32 180 259 405 100 18 4 8,7 40 200 259 405 110 18 4 9,5 50 230 259 405 125 18 4 11 ,7

mi n. 118

mi n. 150

min . 81

VFS 2 (DN 65-100) +

AMV(E) 55, 56

VFS 2 (DN 65-100) +

AMV(E) 65X

VFS 2 (DN 65-100) +

AMV(E) 85, 86

L H

k d

n Masa ventila

(število)

(kg)

65 290 484 525 568 145 18 8 23,0 80 310 503 544 587 160 18 8 28 ,1

100 350 530 571 614 19 0 22 8 40,7

AI094186477177sl-000404 | 7

Tehnični list Prehodni sedežni ventil za paro VFS 2

8 | AI094186477177sl-000404
