Danfoss Plancher Installation guide [fr]

MAKING MODERN LIVING POSSIBLE

Respecter dans le projet, les règles en
vigueur et en particulier

- le DTU 65.14 P1

- le CPT planchers réversibles à eau basse
température

- le guide de pose

DANFOSS HEATING SOLUTIONS

Guide de pose

Plancher

Document Technique

Document technique Guide de pose

INTRODUCTION

Danfoss, spécialiste du confort dans l’habitation, a prouvé depuis des décennies
son expertise avec une gamme diversifiée de produits de qualité : régulation des
émetteurs et de l’ambiance, vannes d’équilibrage performantes et pratiques pour
toutes les installations, composants pourbrûleurs et chaudières pour ne citer
qu’eux. Danfoss entend se positionner aujourd’hui comme un « solutionneur
climatique » répondant aux besoins des installations modernes et aux
nouveaux défis environnementaux en intégrant dans sa gamme une offre
Plancher Chauffant basse température et pompe à chaleur.

2

000VF362 © Danfoss 06/2009

Document Technique Guide de pose

Respecter dans le projet, les
règles en vigueur et en
particulier

- le DTU 65.14 P1

- le CPT planchers réversibles à
eau basse température

- le guide de pose jointe

Ce guide de pose ne dispense
pas d’être en possession
de la réglementation en
vigueur.

SOMMAIRE

1 – Chape de ravoirage ......................................................... 4

2 – Isolation périphérique .................................................... 5

3 – Isolation sous chape flottante ...................................... 6

4 – Pose du collecteur ............................................................ 7

5 – Pose du Tube ...................................................................... 9

5-1 Coupe du tube et raccordement au colecteur
5-2 Pose du tube
5-3 Passage d’une cloison, joint de
fractionnement ou de dilatation

6 – Remplissage et pression d’épreuve............................. 14

7 – Enrobage du tube plancher de type A....................... 16

7-1 Enrobage minimum
7-2 Armatures et qualité du béton (plancher de type A)
7-3 Joint de fractionnement
7-4 Disposition particuliere pour les revêtement de sol scellé
7-4-1 Armature et qualité du béton
7-4-2 Joint de fractionnement

8 – Les planchers de type C............................................... 22

9 – Première mise en Chauffe.............................................. 25

10 – Revêtement de sol........................................................... 26

11– Les chapes auto lissantes ou fluides.......................... 27

12– Plancher chauffant et rafraîchissant........................... 27

13– Les élements du plancher Danfoss............................. 28

14– Vos notes............................................................................. 29

000VF362 © Danfoss 06/2009

3

Document technique Guide de pose

Préconisations

1 Chape de ravoirage

Si la hauteur de réservation avant la mise en
place des isolants est supérieure à celle calculée
et spécifiée par le maître d’œuvre, la solution
sera apportée, non pas par une surépaisseur de
la couche d’enrobage, mais par la mise en œuvre
sous l’isolant d’un ravoirage, d’un enduit de
préparation de sol, ou d’un ragréage

COUPE 2

Bande de pourtour

Isolat ion

Plancher Support

Ragréage

COUPE 1

S’assurer également que le support est plan et
horizontal et exempt de gravats, dans le cas
contraire prévoir un ravoirage (Coupe 1) ou un
ragréage (Coupe 2).
S’assurer qu’aucune gaine électrique et
hydraulique ne passera dans la chape
d’enrobage, dans le cas contraire prévoir un
ravoirage sous la couche isolante. (Coupe 3).

Extrait Règlementation
DTU 65.14

Bande de pourtour

Isolat ion

Isolat ion

Plancher Support

Ravoi rage

COUPE 3

Tube d'alimentation Collecteur

Bande de pourtour

Isol at ion

Isol at ion

Plancher Support

6.1 Supports admissibles

«Le support destiné à recevoir la sous-couche
isolante doit avoir une planéité de 7 mm sous la
règle de 2 m et 2 mm sous la règle de 20 cm avec
un aspect de surface fin et régulier qui de prépara­tion de sol ou d’un ravoirage est alors nécessaire.»

Ravoirage

Correspond à l’état de surface d’un béton surfacé à
parement soigné. Si le support ne présente pas les
tolérances de planéité et l’état de surface requis, la
mise en œuvre d’un enduit.

4

000VF362 © Danfoss 06/2009

Document Technique Guide de pose

Préconisations

2 – Isolation périphérique

L’isolation périphérique doit être posée sur toute
paroi verticale (cloisons extérieures et
Intérieures, refend, droit des portes).
Elle devra :

- Etre en contact avec la dalle porteuse.

- Avoir une épaisseur de 5mm mini

- Aller du plancher support jusqu’à la surface
finie du plancher.

Plinthe

Bande isolante
de pourtour ép:

BANDE DE DESOLIDARISAT ION

Extrait Règlementation
DTU 65.14

4.4.2 Bande d’isolation périphérique

La bande d’isolation périphérique doit aller du
plancher support jusqu’à la surface finie du
plancher et permettre un mouvement de la dalle
d’au moins 5 mm.

(§ 4.2.2.2 Bande d’isolation périphérique — NF EN
126 4 - 4
La bande d’isolation périphérique doit être réalisée
en matériaux résilients d’épaisseur minimale 5mm.

000VF362 © Danfoss 06/2009

NOTE ; cette prescription est conforme au para­graphe 4.3 de la norme NF P 61-203 qui précise de
plus que la bande d’isolation peut comporter un
rabat destiné à éviter la pénétration de laitance.

5

Document technique Guide de pose

Préconisations

3 – Isolation sous chape flottante

Se reporter au bilan thermique fait par le bureau
d’étude agréé.
En aucun cas, l’isolation sous chape flottante ne
devra être inférieure aux valeurs garde fous
données dans l'annexe C du DTU 65.14. et celles
durcies par la RT2005

Valeur gar­de-fous

Resistance
thermique,
R(m².K/W)

Pièce sur local

chauffé

Terre plein

0.75 1.7 2.15 2.5 2.6

pièce sur sous -sol

ou non chauffé, vide

Les isolants doivent être de classe SC1 a ou b ou
SC2 a, et impérativement de classe Ch. (plancher
chauffant)

SC(1,2) : classe d’incompressibilité
a, b : charge d’exploitation
ch : Plancher chauffant

Planchers bas

donnant sur

l’extérieur

sanitaire

Pièce sur extérieur
ou garage collectif

Extrait Règlementation
DTU 65.14

6

4.4 Isolants

4.4.1 Sous-couches isolantes
La norme NF EN 1264-4 impose des valeurs
minimales de résistance thermique d’isolants en
fonction des conditions thermiques sous la
structure du plancher chauffant apportées soit par :
— la résistance thermique d'un seul isolant de
désolidarisation,
— la somme des résistances thermiques de tous les
isolants de la paroi.
Par ailleurs, la réglementation thermique impose
des valeurs de coefficient de transmission ther­mique maximales ou des valeurs de résistance
thermique minimales suivant les cas (garde-fous).

000VF362 © Danfoss 06/2009

On se référera à l’annexe C pour le choix des
résistances thermiques des isolants de la paroi, en
fonction de la configuration sous la dalle support.
Dans les deux cas cités ci-dessus, on respectera
toujours une valeur minimale. Ces valeurs peuvent
être apportées par la somme de tous les isolants de
la paroi en respectant toujours une valeur minimale
de résistance thermique de l’isolant flottant (1 ou 2
isolants superposés) de 0,75 m².K/W.

Document Technique Guide de pose

Préconisations

4 – Pose du collecteur

Le collecteur devra être posé au-dessus du
niveau des tubes à environ 50 cm. Le module du
collecteur départ sera au niveau supérieur, le
module retour avec les vis de réglage au niveau
inférieur.

Extrait Règlementation
DTU 65.14

6.3.4 Raccordements au distributeur ou collecteur
Afin d'assurer un bon assemblage raccord/tube, il
est indispensable de couper ce dernier à 90° à l'aide
d'un outil spécial assurant une coupe d'équerre.
Pour les tubes en matériau de synthèse, les raccords
ou adaptateurs utilisés sont ceux définis dans le
cadre de l'Avis Technique sur le système de
canalisation. Pour les tubes en cuivre, les raccords
utilisés doivent être conformes à la norme NF EN
1254 ou être titulaires d’un Avis Technique favora­ble.

000VF362 © Danfoss 06/2009

Ils doivent tous rester accessibles. Le tube est
raccordé directement sur les organes d'arrêt ou de
réglage ou sur les distributeurs et collecteurs. Les
distributeurs et collecteurs sont situés au-dessus du
niveau des tubes, et sont placés horizontalement,
afin de pouvoir assurer la purge de l'installation.

7

Document technique Guide de pose

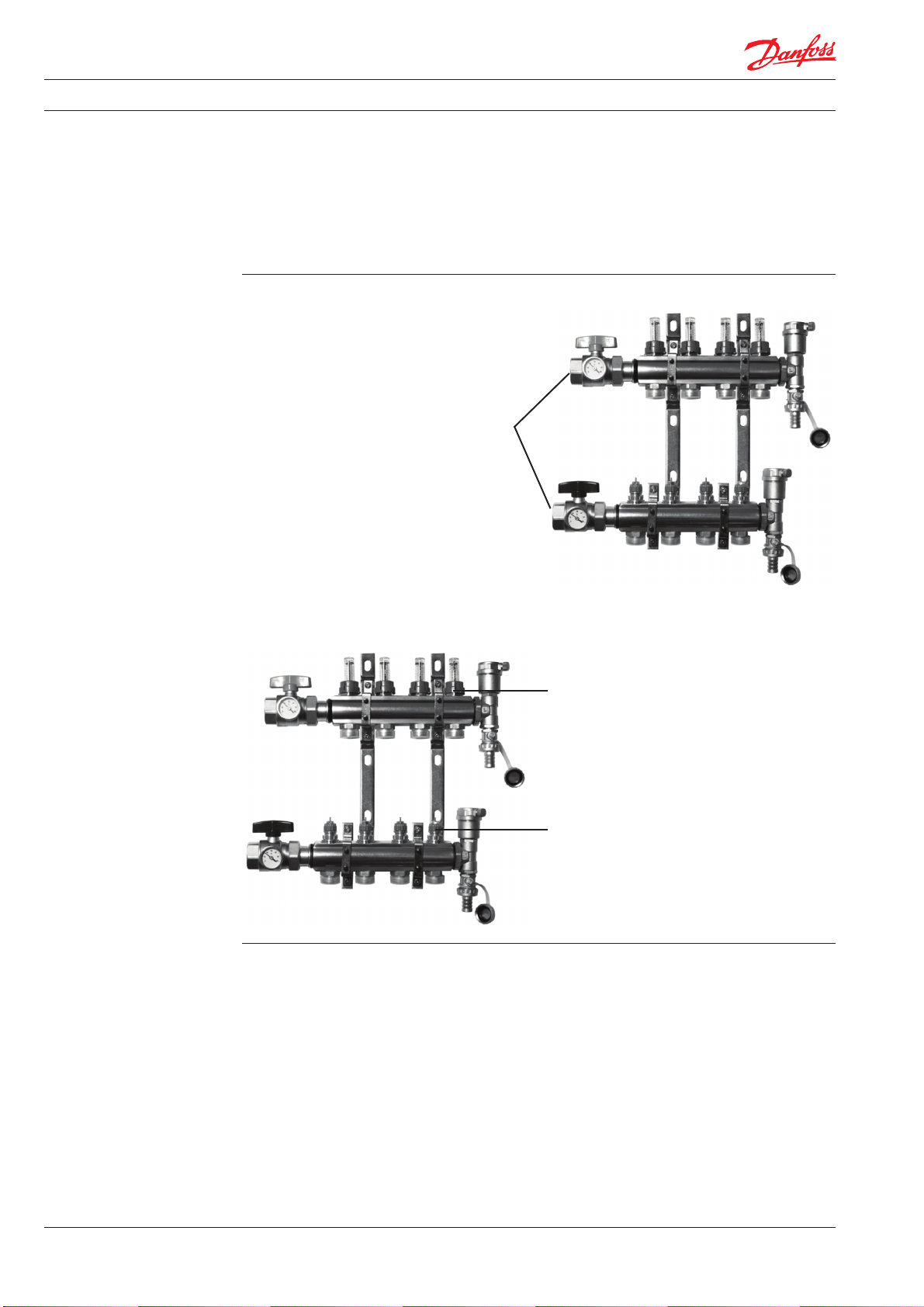

ASSEMBLAGE COLLECTEUR Le collecteur FHF est utilisé pour contrôler le

débit d’eau dans les systèmes de chauffage par le
sol. Chaque tube du système de chauffage par le
sol est raccordé au collecteur, ce qui permet de
contrôler le débit d’eau ou l’apport de chaleur
dans chaque pièce du bâtiment. Le collecteur est
composé d’un collecteur d’alimentation et d’un
collecteur de retour. Le collecteur d’alimentation
offre la possibilité d’arrêter chaque circuit
individuellement et offre également un débitmè­tre en option. Le collecteur de retour est équipé
de vannes de préréglage Danfoss intégrées qui
garantissent un équilibre hydraulique optimal
dans le système. Les vannes peuvent être
commandées électroniquement par des
actionneurs thermiques ou agir directement

au moyen de régulateurs de température à
distance. Le collecteur est livré en modules de 12
sorties maximum. Des rallonges sont par ailleurs
disponibles pour raccorder les collecteurs en
série. Les vannes à billes sont disponibles en
option pour obtenir un arrêt positif entre le
collecteur et le système. Les embouts FHF-EM et
FHF-EA sont fournis avec un purgeur manuel ou
encore avec un purgeur automatique, un robinet
de purge. Les embouts sont placés à l’extrémité
du collecteur.

8

000VF362 © Danfoss 06/2009

Document Technique Guide de pose

Préconisations

5 Pose du tube

5-1 Coupe du tube et raccordement au
collecteur.

Afin d'assurer un bon assemblage raccord/tube, il
est indispensable de couper ce dernier à 90°.

Placer l’écrou

Placer le raccord

Placer la rondelle
A 1mm du bord

Placer l’ensemble sur
le collecteur

Pièces fournies et montées de serie :

Ecrou

Rondelle

Raccord

Extrait Règlementation
DTU 65.14

6.3.3 Pose des tubes

6.3.3.1 Déroulement du tube

6.3.3.1.1 Cas des tubes en matériau de synthèse
Le tube est raccordé au distributeur suivant les
prescriptions du paragraphe 6.3.4 ci-après. Il est
déroulé en commençant par l'extérieur de la
couronne et en sens inverse de l'enroulement. Après
fixation, le tube est de nouveau raccordé au
collecteur sans qu'il y ait eu d'interruption.

6.3.4 Raccordements au distributeur ou collecteur
Afin d'assurer un bon assemblage raccord/tube, il
est indispensable de couper ce dernier à 90° à l'aide
d'un outil spécial assurant une coupe d'équerre.
Pour les tubes en matériau de synthèse, les raccords
ou adaptateurs utilisés sont ceux définis dans le
cadre de l'Avis Technique sur le système de
canalisation. Pour les tubes en cuivre, les raccords
utilisés doivent être conformes à la norme NF EN
1254 ou être titulaires d’un Avis Technique favora­ble.

000VF362 © Danfoss 06/2009

Ils doivent tous rester accessibles. Le tube est
raccordé directement sur les organes d'arrêt ou de
réglage ou sur les distributeurs et collecteurs. Les
distributeurs et collecteurs sont situés au-dessus du
niveau des tubes, et sont placés horizontalement,
afin de pouvoir assurer la purge de l'installation.

6.3.5 Voisinage des autres canalisations
Aucune canalisation ou gaine autre que les tubes
des circuits du plancher chauffant ne doit être
incluse dans une
dalle d’enrobage, ni dans le ou les isolants. NOTE
Voir paragraphe 6.1 de la norme NF P 61-203 Mise
en oeuvre des sous couches isolantes sous chape ou
dalle flottantes et sous carrelage (Référence DTU

26.2/52.1). Une canalisation verticale traversant une
dalle désolidarisée isolée doit en être séparée par un
fourreau tel que décrit dans la norme NF P 61-203.

9

Document technique Guide de pose

Préconisations

5-2 Pose du Tube.

Zone de garde

Extrait Règlementation
DTU 65.14

10

5 cm mi ni

5 cm mini

5 cm mini

6.3.2 Zone de garde

Les tubes sont placés à plus de :

tNNEFTTUSVDUVSFTWFSUJDBMFT
tNNEFTDPOEVJUTEFGVNÏFTFUEFTGPZFSTËGFV

ouvert, trémies ouvertes ou maçonnées, cages
d'ascenseur.

000VF362 © Danfoss 06/2009

20 cm mini

Tremie ou
cheminée

20 cm mini

Document Technique Guide de pose

Préconisations

Le système de pose préconisé par Danfoss est la
pose en colimaçon.

1 – Repérer la boucle à débiter sur les longueurs
de 240ml ou 120ml
(Chaque longueur de boucle est majorée
d’environ 6ml)

Conditionnement

2 – Raccorder le tube au collecteur et commencer
la pose du circuit choisi en commençant sur la
périphérie de la pièce, en respectant les préconi­sations du plan de pose et de l’étude hydraulique.
(Pas de pose, longueur de tube posée.)

Boucles

000VF362 © Danfoss 06/2009

11

Document technique Guide de pose

Préconisations

5.3 – Passage d’une cloison, joint de fraction­nement ou de dilatation

Dans le cas où le tube devra traverser une cloison
ou un mur de refend, le tube devra être placé
dans un fourreau.

Dans le cas ou le tube devra traverser un joint de
fractionnement

Tube

10 cm

cloison, mur etc...

Bande de pourtour

10 cm

Fourreau

Extrait Règlementation
DTU 65.14

12

6.6 Joints de fractionnement

Pour des dalles chauffantes destinées à recevoir un
revêtement de pierre ou de carrelage, les surfaces
entre joints ne doivent pas dépasser 40 m2 avec un
maximum de 8 m pour la plus grande longueur.
Dans le cas de pièces rectangulaires, les surfaces
peuvent dépasser ces dimensions mais avec un
rapport maximum de dimensions de 2 à 1. Si des
joints de fractionnement sont réalisés dans des
dalles chauffantes, la profondeur de sciage ne doit
pas dépasser le tiers de l'épaisseur de la dalle, et être
soumis à considération dans les constructions de
type A selon la position des canalisations, et doivent
être rebouchés après mise en chauffe.

000VF362 © Danfoss 06/2009

Dans le cas de dalles chauffantes de types A et C, les
joints de dilatation et les bandes périphériques
peuvent être seulement traversés par les canalisa­tions aller et retour et uniquement sur un seul
niveau. Dans ce cas,
les canalisations aller et retour doivent être
protégées par un manchon en matériau compress­ible sur au moins 0,3 m.

e

Document Technique Guide de pose

Préconisations

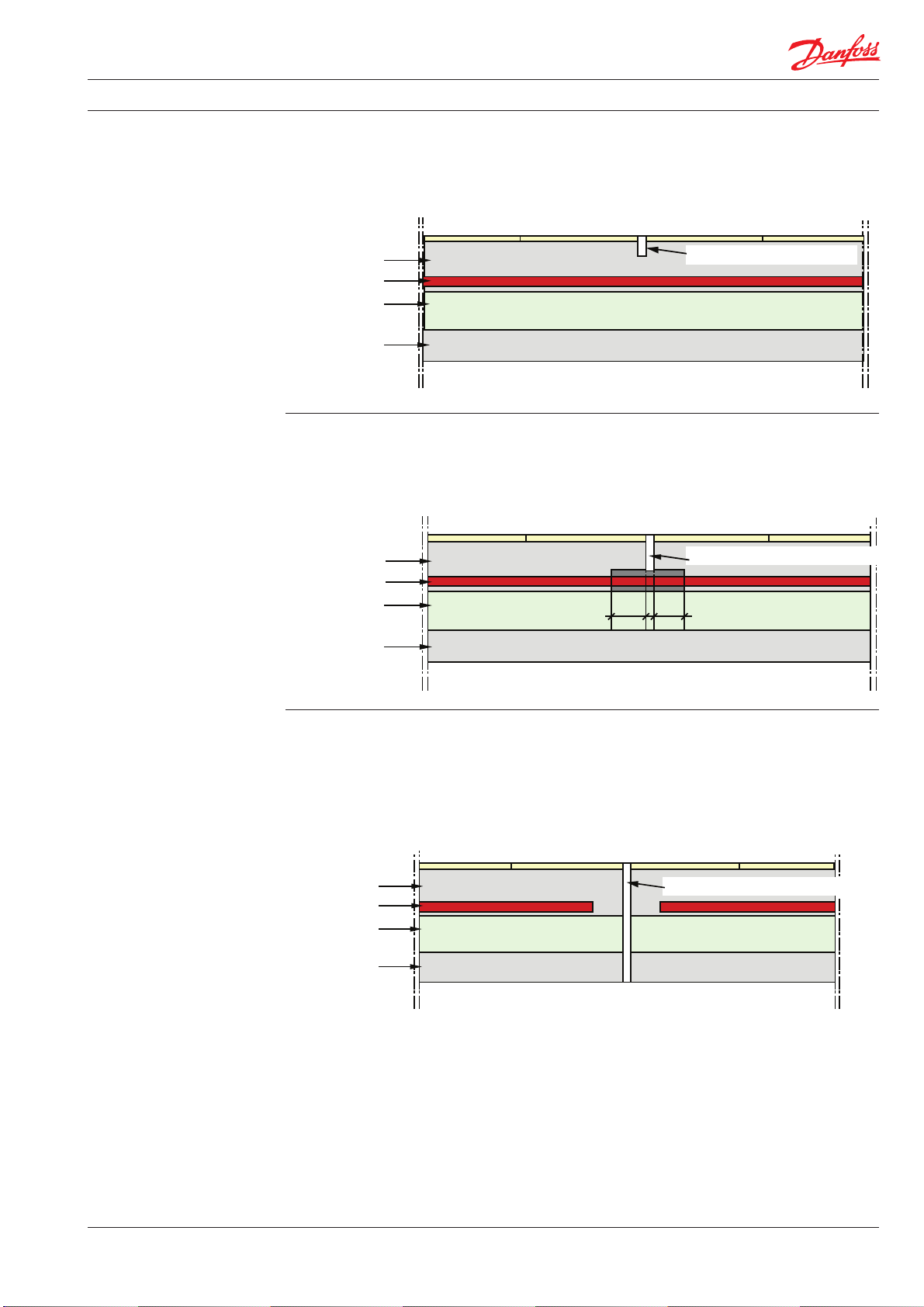

Le DTU 65.14 autorise le passage des tubes sous
un joint de fractionnement.
La profondeur de sciage ne doit pas dépasser le
tiers de l’épaisseur de la dalle d’enrobage.

dalle d'enrobage

tube

isolation

support

Dans le cas où le tube devra traverser un joint de
dilatation de dalle désolidarisée : (DTU 65.8 ; long
15ml surface 150m²) absent du nouveau DTU

65.14. (Préconisation suivant les Documents
particuliers du Marché.)

dalle d'enrobage

tube

isolation

3 cm 3 cm

0

0

Joint de fractionnement

Joint de dillatation de dall

support

Dans le cas où le tube devra traverser un joint de
dilatation du bâtiment.
La norme interdit le passage de tube dans un
joint de dilatation du bâtiment.

dalle d'enrobage

tube

isolation

support

Joint de dillatation du Bâtiment

000VF362 © Danfoss 06/2009

13

Document technique Guide de pose

Préconisations

6 – Remplissage et pression d’épreuve

Le remplissage d’une installation de plancher
chauffant doit être réalisé boucle par boucle.

Quand il y a risque de gel, des mesures appro­priées telles que l’utilisation d’antigel ou le
chauffage du bâtiment doivent être prises.

1- Isoler le plancher du reste du circuit en
fermant les vannes sur l’arrivée et le départ du
collecteur.

Extrait Règlementation
DTU 65.14

2- Fermer chacune des boucles

Avant de réaliser la dalle, l'étanchéité des circuits de
chauffage doit être vérifiée par un essai sous
pression d'eau.
La pression d'essai est de 2 fois la pression de service
avec un minimum de 6 bars. Pendant la réalisation
de la dalle, cette pression doit être appliquée aux
canalisations. L'absence de fuites et la pression
d'essai doivent être inscrites dans un rapport d'essai.
Quand il y a risque de gel, des mesures appropriées
telles que l'utilisation d'antigel ou le chauffage du
bâtiment doivent être prises. Si la protection
anti-gel n'est plus nécessaire dans les conditions
normales de fonctionnement, l'antigel doit être
vidangé et l'installation doit être rincée au moins
trois fois avec de l'eau propre.

Déclipser la protection rouge et visser le
débimètre, jusqu’a la butée.

En vissant le bouchon au maximum

6.3.6.1 Tubes en matériau de synthèse
Le remplissage d’une installation de plancher
chauffant doit être réalisé boucle par boucle. L’essai
d’étanchéité est réalisé selon le paragraphe 4.3
ci-dessus de la norme NF EN 1264-4. L’essai consiste
à vérifier, pour tout ou partie de l’installation qu’il
n’y a pas de diminution de la pression hydraulique
mesurée par un manomètre et que l’installation est
étanche. Il dure au minimum deux heures après la
stabilisation de l’indication du manomètre ou 30
minutes augmentées du temps nécessaire à
l’inspection de l’étanchéité de chaque boucle.
Durant la phase d’enrobage et de prise du béton, et
dans le cas où le plancher chauffant est raccordé au
réseau d’eau de ville, la pression est au minimum
celle de l’eau de ville en continu.

14

000VF362 © Danfoss 06/2009

Document Technique Guide de pose

3- Raccorder le tuyau d’alimentation d’eau de
ville sur la vanne de remplissage départ. Puis
alimenter en eau de ville. S’assurer que la vis du
purgeur automatique est ouverte.

Vis du purgeur automatique

Vanne de remplissage

4- Ouvrir et remplir boucle par boucle, le
remplissage s’effectue et l’air est chassé par le
purgeur automatique. Une fois l’opération de
remplissage de la boucle terminée refermer la
boucle et répéter l’opération.

5- Retirer l’alimentation d’eau de ville et placer la
pompe d’épreuve afin d’amener la pression de
l’installation à 6 bars, les boucles seront alors
toutes ouvertes. Cette pression devra être
maintenue sur une durée de 2h. Un contrôle
d’étanchéité pour alors être réalisé.

Déclipser la protection
rouge et dévisser le
débimètre, jusqu’a la
butée.

En dévissant le bouchon

000VF362 © Danfoss 06/2009

15

Document technique Guide de pose

Plancher de type A sol collé

Préconisations

7 – Enrobage du tube (plancher de
typeA)

7-1 Enrobage minimum

Revêtement de sol collé ou flottant

Durant la phase d’enrobage et de prise du béton,
et dans le cas où le plancher chauffant est
raccordé au réseau d’eau de ville, la pression est
au minimum celle de l’eau de ville.

Isolant Planchers de type A

SC1 a et b 35 mm

SC2 a 40 mm

SC2 b non autorisée

L’épaisseur minimale d’enrobage du tube
dépend également des caractéristiques méca­niques de l’isolation.

Il est de la responsabilité du Maître d’œuvre de
limiter cette épaisseur et donc la masse sur­facique au minimum, pour améliorer le temps de
réponse du plancher chauffant.

Extrait Règlementation
DTU 65.14

16

Pour les dalles chauffantes, les différents types
suivants sont considérés (voir EN 1264-1:1997, 3.11) :
— Type A — Éléments chauffants dans la dalle ;
— Type C — Éléments chauffants dans la couche
d’enrobage, sur laquelle la dalle est réalisée avec
une double couche de désolidarisation.

000VF362 © Danfoss 06/2009

L’épaisseur de la couche d’enrobage doit être au
moins de 20 mm de plus que le diamètre extérieur
des éléments chauffants. La dalle supérieure doit
avoir une épaisseur d’au moins 45 mm.

Document Technique Guide de pose

Plancher de type A sol collé

Préconisations

7-2 Armatures et qualité du béton

- Armatures ou systèmes limitant la fissuration.

- Le treillis le plus couramment utilisé maille
50x50 650g/m² 1.4x1.8

- Composition de la dalle d’enrobage.

- Ciment : norme NF EN 197-1 de type CEM I, CEM
II, CEM III, CEM IV ou CEM V et de classe de
résistance 32,5 N ou 32,5 R ou 42,5 N ou 42,5 R
dosé à 350 kg/m3 de béton (DTU 52.1)

- Granulats : utiliser des granulats naturels
conformes aux spécifications de la norme XP P
18-545 et NF EN 12620. La dimension nominale
supérieure du plus gros granulat (Dmax) est
limitée à 10 mm.

dalle d'enrobage

- Dalle béton dosé à 350kg/m3

- Agrégats Dmax 10mm

- Treillis Métallique

- 50 x 50 650kg/m²

- 1.4 x 1.8

- Eau de gâchage : L’eau de gâchage utilisée peut
être l'eau distribuée par des réseaux publics ainsi
que toute eau potable. Dans les autres cas, l'eau
de gâchage utilisée doit répondre aux spécifica­tions de la norme NF P 18-303. (Remplacé par la
norme NF EN 1008 (IDC P 18-211))

- Adjuvant : plastifiant ou super plastifiant
conforme à la norme NF EN 934.2 et compatible
avec la nature des tubes.

35 mm mini à 45 mini

Extrait Règlementation
DTU 65.14

Isolation SC1, SC2

Support
conforme à la règle
de planéitée

Un exemple de configuration de plancher de
Type A revêtements de sol collés

4.3.1 Cas des planchers de type A
Le quadrillage limitant la fissuration doit avoir :
— soit une maille maximale de 50 x 50 mm et une
masse minimale de 650 g/m2,
— soit une maille maximale de 100 x 100 mm et
une masse minimale de 1000 g/m2,
NOTE Par exemple, le treillis soudé 1,4 mm x 1,8 mm
en mailles de 50 x 50 pèse environ 670 g/m2.

Isolation

Support

000VF362 © Danfoss 06/2009

17

Document technique Guide de pose

Plancher de type A sol collé

Préconisations

7-3 Joint de fractionnement

Un joint de fractionnement est nécessaire sur
une surface supérieure à 40m² et un linéique
supérieur ou égale à 8 ml.

Un joint de fractionnement est nécessaire au
niveau des passages de portes.

Un joint de fractionnement est nécessaire dans
les angles saillants des pièces en L.

La profondeur de sciage ne doit pas dépasser le
tiers de l’épaisseur de la dalle, et être soumis à
considération dans les constructions de type A.
Les sciages doivent être rebouchés après mise en
chauffe avec un élement souple.

dalle d'enrobage

tube

isolation

support

Joint de fractionnement

Des précautions particulières doivent être prises
dans le cas où le tube doit traverser un joint de
dilatation de dalle désolidarisé : (DTU 65.8 ; long
15ml surface 150m²) absent du nouveau DTU

65.14. (Préconisation suivant les Documents
particuliers du Marché.) Voir par 5.3 du manuel
technique.

dalle d'enrobage

tube

isolation

support

3 cm

0

Joint de dillatation de dalle

3 cm

0

18

000VF362 © Danfoss 06/2009

Document Technique Guide de pose

Plancher de type A sol Scellé

Préconisations

7-4 Disposition particuliere pour les revête­ment de sol scellé

La mise en œuvre d’un revêtement scellé impose
l’application d’un mortier de scellement
désolidarisé.

La couche désolidarisée est dissociée de la
couche d’enrobage par une double couche de
désolidarisation.

La pose sur support sans désolidarisation n'est
autorisée que sur les dalles de béton et les
planchers considérés comme supports non
récents. (Chape d’enrobage du tube âgé de plus
de 6 mois et âpres 1er mise en chauffe) DTU 52.1

- Epaisseur et composition de l’enrobage du tube
Idem que Revêtement de sol collé ou flottant

- Couche de désolidarisation

- Non tissé synthétique de 160 g/m2 minimum
posé sur un film de polyéthylène de 150 μm
d’épaisseur minimale,

- Tout autre dispositif faisant l’objet d’un Avis
Technique favorable pour cet emploi.

Composition du mortier de scellement (DTU

52.1)
Cette couche désolidarisée peut être constituée :

- d’un mortier de scellement tel que défini par la
norme NF P 61-202 (Référence DTU 52.1),

- d’un mortier tel que défini par la norme NF P
14-201 (Référence DTU 26.2),

- de tout autre procédé possédant un Avis
Technique favorable pour cet emploi.

- Ciment : de type CEM I, CEM II, CEM III, CEM V/A
ou B et de classe de résistance 32,5 N ou 32,5 R
ou 42,5 N ou 42,5 R dosé à 275 kg/m3 (+ - 50kg)
(DTU 52.1)

La double couche de désolidarisation est
constituée de :

- 2 films de polyéthylène de 150 μm d’épaisseur
minimale chacun,

Extrait Règlementation
DTU 65.14

6.5 Mise en oeuvre de la couche désolidarisée (cas
des planchers de type C)
(Voir Tableau 1)
La double couche de désolidarisation est mise en
oeuvre de la façon suivante :
— le film inférieur est déroulé sur l’ensemble de la
surface de la couche d’enrobage,
— la couche supérieure (film ou non tissé) est
déroulée sur le film inférieur à lés croisés ou pas,
avec recouvrement entre lés d’au moins 10 cm, ce
film est remonté sur la bande périphérique.
NOTE La présence d’armatures ou de système
limitant les fissurations n’est pas requise La couche
désolidarisée, lorsqu’elle est destinée à recevoir un
revêtement de sol collé, doit répondre aux exigences
de planéité et d’état de surface nécessaires afin de
recevoir le revêtement prévu.

000VF362 © Danfoss 06/2009

19

Document technique Guide de pose

Plancher de type A sol Scellé

Préconisations

7-4-1 Armature et qualité du béton

- Granulats : utiliser des granulats naturels
conformes aux spécifications de la norme XP P
18-545 et NF EN 12620.
Le sable utilisé est du sable de rivière ou de
carrière lavé dont la propreté est telle que PS 70.
Sa classe granulométrique est 0/4 mm.

- L'emploi de sable à lapin est interdit ainsi que
celui du sable de dune non lavé.
Pour le béton de forme la dimension du plus gros
granulat utilisable est de 16 mm (au sens de la
norme XP P 18-540).

- Eau de gâchage : L'eau de gâchage utilisée peut
être l'eau distribuée par des réseaux publics ainsi
que toute eau potable. Dans les autres cas, l'eau
de gâchage utilisée doit répondre aux spécifica­tions de la norme NF P 18-303. (Remplacé par la
norme NF EN 1008 (IDC P 18-211))

Couche de désolidarisation
Polyane. (1)

Dalle d'enrobage

- Dalle béton dosé à 350kg/m3

- Agrégats Dmax 10mm

- Adjuvant : Des adjuvants et, en particulier, des
plastifiants peuvent être ajoutés au mortier de
pose et de jointoiement. Ces produits doivent
être conformes à la norme NF EN 934-2.
Seuls sont autorisés les adjuvants dont les
fonctions principales sont : plastifiant-réducteur
d'eau, super plastifiant / haut réducteur d'eau,
hydrofuge de masse, retardateur de prise.

Mortier de scellement

- dosage moyen 275k g/m3 (+ - 50kg)

- Sable 0/4 mm

35 mm mini à 45 mini

40 mm mini

- Treillis Métallique

- 50 x 50 650kg/m²

- 1 .4 x 1.8

Isolation SC1, SC2

Support
conforme à la règle
de planéitée

Un exemple de configuration de plancher de
Type A revêtements de sol scellés

(1) La couche de désolidarisation dispense une
première mise en température après le coulage
et séchage de la dalle d’enrobage. Cette mise en
chauffe se fera après la pose des revêtements
scellés.

Isolation

Support

20

000VF362 © Danfoss 06/2009

Document Technique Guide de pose

Plancher de type A sol Scellé

Préconisations

7-4-2 Joint de fractionnement

Un joint de fractionnement est nécessaire sur
une surface supérieure à 40 m ² et un linéique
supérieur ou égale à 8 ml.

Un joint de fractionnement est nécessaire au
niveau des passages de portes.

Un joint de fractionnement est nécessaire dans
les angles saillants des pièces en L.

La profondeur de sciage ne doit pas dépasser le
tiers de l’épaisseur de la dalle. Le sciage doit être
rebouché après mise en chauffe.

avec couche de désolidarisation

joint de fractionnement

joint de fractionnement

Sans couche de désolidarisation
(age de la dallle d'enrobage > à 6 mois)

joint de fractionnement

isolation

support

Nota : La pose des revêtements scellés préférera une mise en œuvre
PLANCHER DE TYPE C (voir Chapitre 8)

000VF362 © Danfoss 06/2009

21

Document technique Guide de pose

8 – Les planchers de type C

Les planchers de Type C permettent l’association
de revêtements scellés collés ou flottant tout en
limitant l’épaisseur de recouvrement du tube.

Le plancher de Type C est composé :

- D’une dalle d’enrobage de 20mm au dessus de
la génératrice supérieur du tube.

- D’une double couche de désolidarisation

- D’une couche désolidarisée de scellement, ou
permettant d’accueillir un revêtement collé ou
flottant.

- Le plancher de TYPE C n’est applicable que sur
des isolants de classe SC1 a ou b

Isolant Planchers de type A Planchers de type C

SC1 a et b 35 mm 20 mm

Plancher de type C

SC2 a 40 mm non autorisée

SC2 b non autorisée non autorisée

- Treillis Métallique

- 100 x 100 325kg/ m²

Isolation SC1

Support
conforme à la règle

de planéitée

Couche de désolidarisation
Polyane. (1)

Dalle d'enrobage

- D alle béton dosé à 350kg/m3

- Agrégats Dmax 6mm

Isolation

Support

Mortier de scellement

- dosage moyen 275kg/m3 (+ - 50kg)

- Sable 0/4 mm

Un exemple de configuration de plancher de
Type C revêtements de sol scellés

40 mm mini

20 mm mini

22

000VF362 © Danfoss 06/2009

Document Technique Guide de pose

Plancher de type C

Préconisations

Extrait Règlementation
DTU 65.14

Préconisations

Composition de l’enrobage

- Armatures ou systèmes limitant la fissuration.

Le treillis le plus couramment utilisé
maille 100x100 325g/m²

- Composition de la dalle d’enrobage.

Ciment : norme NF EN 197-1 de type CEM I, CEM
II, CEM III, CEM IV ou CEM V et de classe de
résistance 32,5 N ou 32,5 R ou 42,5 N ou 42,5 R
dosé à 350 kg/m3 de béton (DTU 52.1)

Granulats : utiliser des granulats naturels
conformes aux spécifications de la norme XP P
18-545 et NF EN 12620. La dimension nominale
supérieure du plus gros granulat (Dmax) est
limitée à 10 mm.

4.3.2 Cas des planchers de type C
Le quadrillage limitant la fissuration est constitué
d’un treillis soudé de maille maximale 100 x100
mm et de masse minimale 325 g/m2.

Compositions du mortier de scellement
Cette couche désolidarisée peut être constituée :

- d’un mortier de scellement tel que défini par la
norme NF P 61-202
(Référence DTU 52.1),

- des mêmes constituants que ceux de la couche
d’enrobage.

- d’un mortier tel que défini par la norme NF P
14-201 (Référence DTU 26.2),

- de tout autre procédé possédant un Avis
Technique favorable pour cet emploi.

Eau de gâchage : L'eau de gâchage utilisée peut
être l'eau distribuée par des réseaux publics ainsi
que toute eau potable. Dans les autres cas, l'eau
de gâchage utilisée doit répondre aux spécifica­tions de la norme NF P 18-303. (Remplacée par la
norme NF EN 1008 (IDC P 18-211))

Adjuvant : plastifiant ou super plastifiant
conforme à la norme NF EN 934.2 et compatible
avec la nature des tubes.

- des mêmes constituants que ceux de la couche
d’enrobage.

- d’un mortier tel que défini par la norme NF P
14-201 (Référence DTU 26.2),

- de tout autre procédé possédant un Avis
Technique favorable pour cet emploi.

Extrait Règlementation
DTU 65.14

Ciment : de type CEM I, CEM II, CEM III, CEM V/A
ou B et de classe de résistance 32,5 N ou 32,5 R
ou 42,5 N ou 42,5 R dosé à 275 kg/m3 (+ - 50kg)
(DTU 52.1)

La double couche de désolidarisation est
constituée de :

- 2 films de polyéthylène de 150 μm
d’épaisseur minimale chacun,

- 1 non tissé synthétique de 160 g/m2
minimum posé sur un film de polyéthylène de
150 μm d’épaisseur minimale,

- tout autre dispositif faisant l’objet
d’un Avis Technique favorable pour cet
emploi.

6.5 Mise en oeuvre de la couche désolidarisée (cas
des planchers de type C)
(Voir Tableau 1)
La double couche de désolidarisation est mise en
oeuvre de la façon suivante :
— le film inférieur est déroulé sur l’ensemble de la
surface de la couche d’enrobage,
— la couche supérieure (film ou non tissé) est
déroulée sur le film inférieur à lés croisés ou pas,
avec recouvrement entre lés d’au moins 10 cm, ce
film est remonté sur la bande périphérique.

NOTE La présence d’armatures ou de système
limitant les fissurations n’est pas requise La couche
désolidarisée, lorsqu’elle est destinée à recevoir un
revêtement de sol collé, doit répondre aux exigences
de planéité et d’état de surface nécessaires afin de
recevoir le revêtement prévu.

000VF362 © Danfoss 06/2009

23

Document technique Guide de pose

Plancher de type C

Préconisations

En conclusion :

La mise en œuvre d’un plancher de Type C
permet :

- Un gain de 10 à 15mm de hauteur de réserva­tion par rapport à une pose scellée sur un
plancher de type A (suivant la classe
d’incompressibilité de l’isolant)

- L’utilisation d’un treillis limitant les fissurations
d’une gamme inférieure

- Un gain de temps, car pas de mise en chauffe
après coulage de la chape d’enrobage

- L’association de revêtements de sol collés et
scellés tout en gardant la même hauteur de
réservation

Type A
revêtement collé,
flottant

Type A
Scellé

Type C
Scellé

Type C
revêtement collé,
flottant

45 mm mini

96 mm mi ni

isolation

de 35mm à 40 mm mini

support

isolation

support

20 45

81 mm mi ni

24

000VF362 © Danfoss 06/2009

Document technique Guide de pose

Préconisations

9 – Première mise en Chauffe

- La mise en chauffe doit être effectuée 14 jours
au minimum après la réalisation de la dalle
d’enrobage.

- La température de la première mise en chauffe
devra être comprise entre 20 et 25°C durant une
période de 3 jours

Phases Séchage de la dalle d’en-

robage

Opération à

Système à l’arrêt 20 mm Env 35 à 40°C (suivant étude

réaliser

Durée de 14 à 21 jours 3 jours 4 jours

Montée en température Température de service

hydraulique)

Extrait Règlementation
DTU 65.14

25

6.9 Première mise en chauffe
Cette opération doit être effectuée au moins 21
jours après la réalisation de la dalle dans le cas
d'une dalle en
béton ou en accord avec les instructions du
fabricant mais de toute façon après un minimum de
7 jours dans
le cas de dalle à base d'anhydrite. La première mise
en chauffe commence avec un fluide à une
température comprise entre 20 °C et 25 °C qui doit
être maintenue pendant au moins trois jours.
Ensuite, la température maximale de service doit
être atteinte et maintenue pendant au moins
quatre jours supplémentaires. Les processus de mise
en chauffe et de préchauffage doivent faire l'objet
de documents.

La durée de 21 jours est ramenée à 14 jours au
minimum dans le cas d’une dalle en béton en raison
des exigences
du présent document en ce qui concerne la qualité
des constituants de la couche d’enrobage.

000VF362 © Danfoss 06/2009

La température du fluide chauffant est portée à la
température maximale de service selon les
prescriptions du
paragraphe 4.4 de la norme NF EN 1264-4. NOTE 1
La température maximale de service est la
température de départ calculée dans les conditions
de base. NOTE 2 Ce mode de mise en chauffe a pour
conséquence une montée en température progres­sive de la couche d’enrobage. Une mise en chauffe
préalable à la pose du revêtement de sol est :
— obligatoire pour les planchers de type A,
— facultative pour les planchers de type C et ceux
de type A à revêtements scellés désolidarisés.

Document Technique Guide de pose

Préconisations

La pose des revêtements de
sol s’effectue après la première
mise en chauffe suivant les
préconisations du DTU 65.14

10 – Revêtement de sol.

Les revêtements collés carreaux céramiques

- Carreaux céramiques, ou analogues collés au
moyen de mortiers-colles

- La pose d'un carrelage collé est réalisée en
respectant les dispositions particulières telles
que définies dans le Cahier des Prescriptions
Techniques «Revêtements de sols intérieurs et
extérieurs en carreaux céramiques ou analogues
collés au moyen de mortiers-colles».

- Le mortier-colle devra avoir une classification
C2S ou un avis technique autorisant la pose sur
chauffage au sol hydraulique.

- Le chauffage devra être interrompu 48 heures
avant l'exécution des travaux. La remise en
chauffe ne peut intervenir qu'après un délai de 2
jours à l'issue des travaux.

Parquets collés

- Le séchage naturel doit être complété par une
mise en température de l'installation de chauff­age et son maintien pendant au moins trois
semaines avant la pose. Durant cette période le
parquet devra être entreposé.

- La pose de parquets en bois de bout n'est pas
admise sur sol chauffant.

- Le chauffage doit être interrompu 48 h avant
l'application de l'enduit de lissage et ne doit être
progressivement remis en route qu'une semaine
au moins après la pose du parquet.

Parquets et revêtements de sol contrecollés à
parement bois en pose flottante

Se référer à la norme NF P 63-204 (Référence DTU

51.11). Dans le cas où le fabricant autorise une
pose sur sol chauffant, quelle que soit la saison, il
y a lieu, préalablement aux travaux
de parquetage, de mettre en route le chauffage
pendant trois semaines au moins.
La pose du parquet est alors réalisée en respect­ant les dispositions particulières telles que
définies dans la norme NF P 63-204-1 (Référence
DTU 51.11). Le chauffage ne doit être progressive­ment remis en route qu’une semaine au moins
après la pose du parquet.

Planchers en bois ou à base de bois

La pose du plancher est réalisée en respectant
les dispositions particulières telles que définies
dans la norme NF P 63-203-1 (référence DTU

51.3).

Revêtements de sol stratifiés

Dès lors ou ils ont fait l’objet d’un Avis Technique
favorable pour l’emploi sur plancher chauffant, la
mise en chauffe préalable à la pose des revête­ments de sols stratifiés contenant des résines
thermodurcissables et de leur sous couche de
désolidarisation associée, la pose du revêtement
et la première mise en chauffe de l’ouvrage
terminé, sont réalisées en respectant les
dispositions particulières telles que définies dans
les Avis Technique les concernant.

Revêtements plastique.

La pose du revêtement plastique est réalisée en
respectant les dispositions particulières telles
que définies dans la norme NF P 62-203
(Référence DTU 53.2). Le chauffage sera inter­rompu 48 h avant application de l’enduit de
lissage si elle est nécessaire et ne sera remis en
route que 48 h au moins après la mise en œuvre
du revêtement.

Revêtements textiles

- La pose du revêtement textile est réalisée en
respectant les dispositions particulières telles
que définies dans la norme NF P 62-202-1
(Référence DTU 53.1).

- Le chauffage sera interrompu 48 h avant
application de l’enduit de lissage si elle est néces­saire et ne sera remis en route que 48 h au moins
après la mise en œuvre du revêtement.

Revêtements de sol scellés

- La pose d'un carrelage scellé est réalisée en
respectant les dispositions particulières telles
que définies dans la norme NF P 61-202-1
(Référence DTU 52.1)

- En pose adhérente sur la couche d’enrobage (de
type A sans polyane), une première mise en
température du plancher chauffant, doit avoir
été conduite avant la pose du carrelage.

- Respecter les joints de fractionnement de la
dalle d’enrobage (soit 40 m2 et 8 m linéaires).

- Le chauffage doit être interrompu 48 heures
avant l'exécution des travaux de carrelage La
remise en chauffe ne peut intervenir qu'après un
délai de 7 jours à l'issue des travaux.

- En cas de pose désolidarisée sur la couche
d’enrobage (type A avec polyane), la première
mise en chauffe du plancher avant exécution du
carrelage est facultative.

- Il n’est pas nécessaire de suivre les éventuels
joints de fractionnement de la dalle d’enrobage.
Créer alors des joints de fractionnement dans le
mortier de scellement tous les 40 m² et les
couloirs seront fractionnés par tranche de 6 m
linéaires.

- Dans tous les cas, lorsque le carrelage se
poursuit d’une pièce à l’autre, placer un joint de
fractionnement au seuil. Ce fractionnement sur
seuil n’est pas nécessaire pour les pièces de très
petites surfaces, par exemple groupes sanitaires.
Le chauffage doit être interrompu 48 heures
avant l'exécution des travaux de carrelage La
remise en chauffe ne peut intervenir qu'après un
délai de 7 jours à l'issue des travaux.

Autres revêtements

Pour tous revêtement (et leurs produits de
liaisonnement associés), autres que ceux
énumérés ci-dessus, qui ont fait l’objet
d’un Avis Technique favorable pour l’emploi sur
plancher chauffant, la mise en chauffe préalable
à la pose des revêtements, la pose du revête­ment et la première mise en chauffe de l’ouvrage
terminé, sont réalisées en respectant les
dispositions particulières telles que définies dans
les Avis Technique les concernant.

000VF362 © Danfoss 06/2009

26

Document Technique Guide de pose

Préconisations

11 – Les chapes auto lissantes ou fluides

L’enrobage peut également être réalisé par
une chape fluide à base de ciment ou de sulfate
de calcium(anhydrite) prêt à l’emploi ou prêt à
gâcher, conforme à la norme NF EN 13813 et
faisant l’objet d’un Document Technique
d’Application visant son emploi en plancher
chauffant à eau basse température

En mode rafraichissement la chape fluide à base
de sulfate de calcium (anhydrite) n’est pas
autorisée.

Dans le cas d’emploi en plancher chauffant
rafraichissant, une sécurité réglée à 16°C doit être
mise en place au niveau du départ d’eau de
l’installation.

12 - Plancher chauffant et rafraîchissant
(PCR)

Le plancher chauffant rafraîchissant doit
être réalisé dans le respect du Cahier des
Prescriptions Techniques (CPT) du Centre
scientifique et technique du bâtiment, (CPT
planchers réversibles à eau basse température).

Les chapes d’enrobage des tubes sont
exclusivement réalisées à base de liants
hydrauliques, à l’exclusion de tout autre matériau
d’enrobage.

Les revêtements autorisés sont :

- Carrelages et revêtements plastiques.

- La mise en oeuvre des autres revêtements
est autorisée sous conditions du respect des
prescriptions du CPT. Ces revêtements doivent
faire l’objet d’un avis technique du CSTB
précisant leur compatibilité avec l’application
Plancher chauffant réversible.

Les circuits d’eau des locaux dont les
revêtements sont incompatibles avec cette
utilisation devront être fermés en été, soit
manuellement, soit à l’aide de cartouches
thermostatiques.

La température de l’eau en circulation dans le
plancher rafraîchissant ne sera pas inférieure aux
valeurs ci-dessous :

Zone géographique Profondeur

de la zone

Zone côtière de la Manche, de la Mer du Nord et de
l’Océan Atlantique au nord de l’embouchure de la
Loire

Zone côtière de l’Océan Atlantique au sud
de l’embouchure de la Loire et au nord de
l’embouchure de la Garonne

Zone côtière de l’Océan Atlantique au sud de
l’embouchure de la Garonne

Zone côtière méditerranéenne 50 km 22

Zone intérieure 18

000VF362 © Danfoss 06/2009

30 km 19

50 km 20

50 km 21

Température minimale

de départ (°C)

27

Document technique Guide de pose

12 - Les Elements du plancher Danfoss

Désignation

Kit collecteur 2 boucles PCBT avec débimètres
Kit collecteur 3 boucles PCBT avec débimètres
Kit collecteur 4 boucles PCBT avec débimètres
Kit collecteur 5 boucles PCBT avec débimètres
Kit collecteur 6 boucles PCBT avec débimètres
Kit collecteur 7 boucles PCBT avec débimètres
Kit collecteur 8 boucles PCBT avec débimètres

Couronne tube PER bleu 16X1.5 80m
Couronne tube PER bleu 16X1.5 120m
Couronne tube PER bleu 16X1.5 200m
Couronne tube PER bleu 16X1.5 240m

Code informatique Photo

PT0KCJM012
PT0KCJM013
PT0KCJM014
PT0KCJM015
PT0KCJM016
PT0KCJM017
PT0KCJM018 Livré avec raccords à compression

PL0TB16008

PL0TB16012
PL0TB16020
PL0TB16024

Bande isolante périphérique autocollante avec bavette 150mm 50m PL0BPAB005

Agrafes 40mm paquet de 1000
Agrafes 60mm paquet de 300

Antigel anticorrosion protection -25°C 20l (prêt à l’emploi)
Traitement eau circuit plancher chauffant 1l (à diluer dans 100 l)
Adjuvant pour chape - bidon de 23 kg

PL0AG40010
PL0AG60003

PL0AG00020

PL0AICP001

PL0AC00020

Cartouche thermostatique (fermeture boucle auto en rafraichissement) PL0CT00000

Régulateur principal 10 sorties CF-MC
Régulateur principal 5 sorties CF-MC
Thermo-moteur 24V TWA-A NC
Thermostat d’ambiance sans fil écran numérique CF-RD
Thermostat d’ambiance sans fil avec sonde infrarouge CF-RF
Commande à distance CF-RC
Répéteur CF-RU

Kit de mélange PCBT FHM C5
Kit de mélange PCBT FHM C6

Agrafeuse
Pince coupe tube
Pompe d’épreuve

PT088U0200
PT088U0205

PT088H3110
PT088U0212
PT088U0213

PT088U0220
PT088U0230

088U008400
088U008500

P00KA00000
P00KC00000
P00KE00000

28

000VF362 © Danfoss 06/2009

Document technique Guide de pose

Danfoss S.A.R.L

7, avenue Roger Hennequin - BP 58
78193 TRAPPES CEDEX
Téléphone: 01 30 62 51 50
Télécopie: 01 30 62 50 08
Internet: www.danfoss.fr/chauffage

Danfoss n’assu me aucune respons ablilité qaunt aux e rreurs qui se ser aient glissées dan s le catalogues, b rochures ou autres d ocumentations é crites. Dans un souc i constant d’amélior ation,
Danfoss se r éserve le droit d ’app orter sans préavi s toutes modificati ons à ses produits , y compris ceux se trouv ant déjà en commande , sous reserve, tou tefois, que ces mo difications n’affec tent pas
les carac téristiques dé jà arretées en accord ave c le client. Toutes les mar ques de fabrique d e cette document ation sont la propriété des sociétés correspondantes.
Danfoss et l e logotype Da nfoss sont des marqu es de fabrique de Da nfoss A/S. Tous droit s réservés.

32

000VF362 © Danfoss 06/2009

Deleage SA

ZA des Mottais - rue des petit Bois - CS 41881
35418 Saint Malo CEDEX
Téléphone: 01 30 62 51 50
Télécopie: 01 30 62 50 08
Internet: www.danfoss.fr/chauffage
