Caratteristiche principali
PFM 5001
Unità di misura e unità di calcolo separate basate su smartphone con sistema operativo Android collegato tramite Bluetooth e convertitore, a sua volta collegato via radio all'unità di misurazione o router.
Possibilità di collegare fino a 10 unità
Misurazione della pressione accurata con un vero
sensoredi pressione differenziale e ADC a 24 bit.
Bypass idraulico per la misurazione esatta delle piccole differenze di pressione
Termometro PT-100 esterno
Possibilità di utilizzare progetti.
Modalità di registrazione autonoma programmabile.
Unità principale alimentata da batteria ricaricabile agli ioni di litio
HEC |
5 |
Introduzione L’unità PFM 5001 è stata progettata per bilanciare idraulicamente gli impianti di riscaldamento e raffrescamento. Consente la mis{urazione della pressione,
della portata e delle temperature in un impianto.
Utilizzando le differenze nella pressione, l’unità PFM 5001 è in grado di trasformare queste due pressioni su entrambi i lati di una valvola in portata. La portata attraverso le singole diramazioni del sistema può essere misurata, creando un equilibrio perfetto nell'intero impianto.
L’unità PFM 5001 è dotata di diverse funzioni che la rendonofacile da usare.
La PFM 5001 completa consiste di:
due unità separate - una unità per la misurazione della pressione, della portata e della temperatura
una unità di calcolo per la visualizzazione dei risultati e l’analisi dei dati
convertitore
router, max. 3 – accessori opzionali
L’unità di pressione principale è estremamente resistente, con un involucro robusto. All’interno dell’unità di misurazione è presente una parte idraulica con un sensore di pressione differenziale per un’elaborazione accurata dei dati digitali.
Il flussometro corregge automaticamente il flusso in base ai diversi tipi di mezzi da misurare, per esempiogli additivi antigelo negli impianti di raffreddamento.
L’unità PFM 5001 è in grado di effettuare complicati calcoli per gli impianti di riscaldamento a più diramazioni utilizzando dati di bilanciamento basati su letture in ogni diramazione.
La PFM 5001 utilizza unmetodo sofisticato per calcolare le resistenze idrauliche all’interno dell’impianto. La PFM
5001quindi visualizza raccomandazioni per la perdita di energia più bassa. Questa funzione riduce drasticamente il tempo necessario per il bilanciamento. L’unità PFM 5001 offre il vantaggio di una tecnologia digitale avanzata che consente di rimediare alle imprecisioninormalmente associate alla misurazione della pressione, quali la dipendenza dalla temperatura e la non linearità. L’unità di pressione principale è dotata di bypass in ingresso per l’azzeramento idraulico e una migliore precisionenella misurazione della bassa pressione e la disaerazione dei tubi di pressione.
6 |
HEC |
Introduzione |
Questo aumenta la precisione della misurazione di base. |
(continua) |
L’unità PFM 5001 può essere equipaggiata con un termometro |
|
esterno collegato tramite un connettore coassiale. La |
|
temperatura del mezzo può essere misurata inserendo il |
|
termometro nei nippli di misurazione della valvola, in cui |
|
normalmente vengonoinvece inseriti aghi di 3 mm. |
|
Le specifiche per gli altri produttori di valvole sono pre - |
|
programmate nella memoria della PFM 5001. |
|
La PFM 5001 consente la registrazione indipendente dei dati |
|
inbase a un periodo pre-programmato. I dati acquisiti vengono |
|
inizialmente memorizzati nell’unità di misurazione principale e |
|
possono essere successivamente analizzati con l’unità di calcolo. |
HEC |
7 |
Unità di misurazione PFM 5001
Manopola azzeramento idraulico
|
|
|
Mandrino filtro |
|
|
|
|
|
|
sinterizzato |
|
|
|
|
|
|
|
Coperchio comparto batteria |
||
Connettore per caricabatterie |
|
Connettore per termometro esterno |
|
|
||
|
|
|||||
|
|
|
|
|||
|
|
|
|
|
|
|
Ingresso pressione negativa
Ingresso pressione positiva
8 |
HEC |
Accensione e spegnimento
Introduzione
1. Premere il pulsante ON/OFF per accendere la PFM 5001. Il sensore si spegne automaticamente 60 minuti dopo la fine della comunicazione con lo smartphone.
Tempo (sec.)
Stato OK
Errore scheda radio
Batteria scarica
Registra
Registra con sleep
HEC |
9 |
Operazioni |
|
1. Gli smartphone sono in genere dotati di display a |
|
preliminari |
|
sfioramento con tre pulsanti di base: |
|
|
|
|
|
|
|
|
|
|
|
Home – consente di ritornare alla schermata |
|
|
|
principale del telefono. |
|
|
|
|
|
|
|
Indietro – consente di ritornare alla schermata |
|
|
|
precedente. Mentre l’applicazione è in esecuzione, è |
|
|
|
possibile tornare alla schermata principale del telefono |
|
|
|
e l’applicazione si arresterà. |
|
|
|
|
|
|
|
Menu – menu del telefono o dell’applicazione. |
|
|
|
|
|
3. Creare un account Google.
2. Inserire la scheda SIM nello smartphone. Sbloccare la scheda SIM seguendo la procedura standard per i cellulari.
Assicurarsi che una connessione Internet sia disponibile con la scheda SIM in quanto l’attivazione dello smartphone richiederà il downloaddi circa 50 MB di dati. Ricordare anche che il download dell’applicazione PFM 5001 richiederà il pagamento per i corrispettivi dati scaricati.
4. Compilare i campi richiesti.
10 |
HEC |
Operazioni |
5. Hai creato un account |
|
preliminari |
||
Googledopo aver seguito la |
||
(continua) |
procedurastandard. |
Installazione |
1. Accedere a Google Play |
2. Cercare l’applicazione |
|
dell’applicazione |
|||
|
PFM 5001. |
||
PFM 5001 |
|
|
HEC |
11 |
Installazione
dell’applicazione 3. Selezionare PFM 5001.
PFM 5001
(continua)
5. Selezionare Accept
(Accetto) e scaricare
12
4. Fare clic su
Download (Scarica)
6. Selezionare “Open” (Apri)
HEC
Installazione dell’applicazione
PFM 5001
(continua)

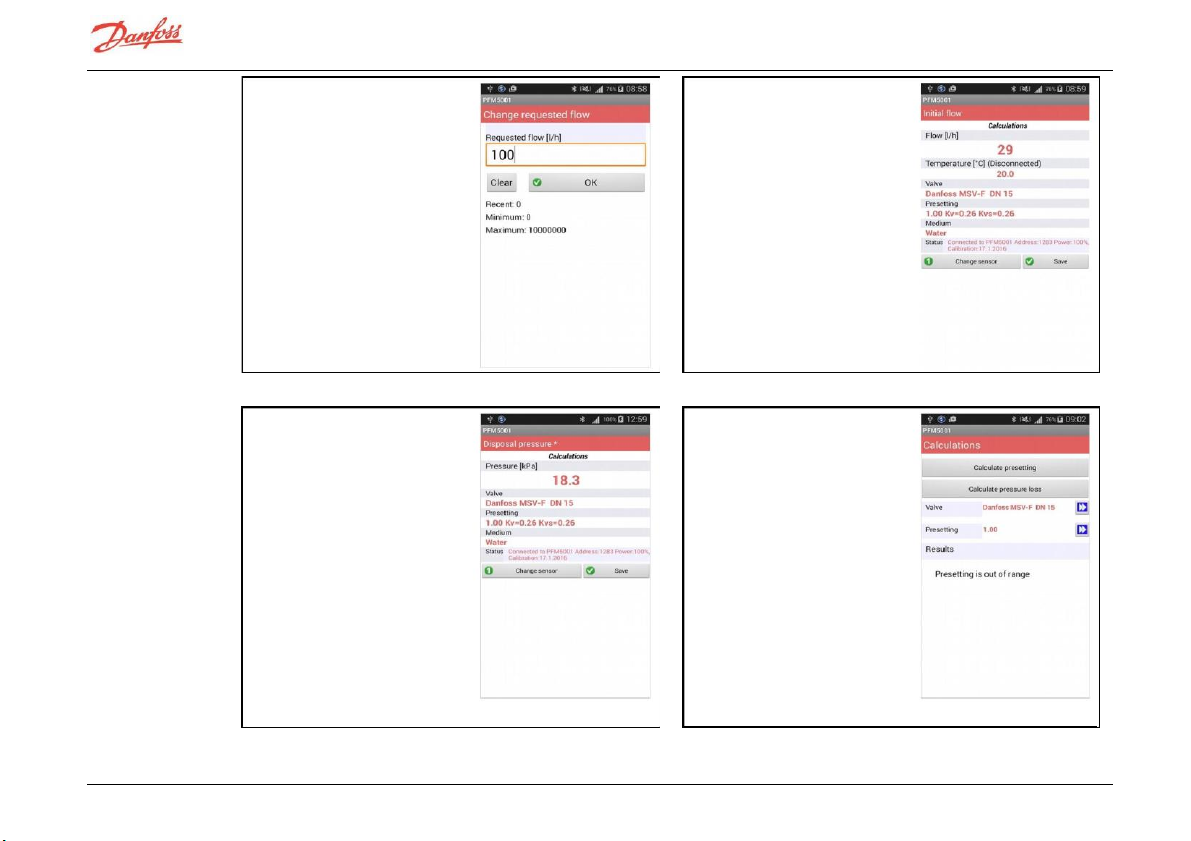

Utilizzo con smartphone
7. Menu principale di
PFM 5001
L’applicazione PFM 5001 è ora installata sul telefono.
Ora basta inserire la scheda SIM nel telefono e impostare il servizio telefonico e Internet.
È necessario creare un account Google se si desidera in seguito scaricare upgrade dell’applicazione PFM
5001.
8. Ritorno alla schermata principale dello smartphone tramite il pulsante Indietro.
HEC |
13 |
Impostazioni
Bluetooth

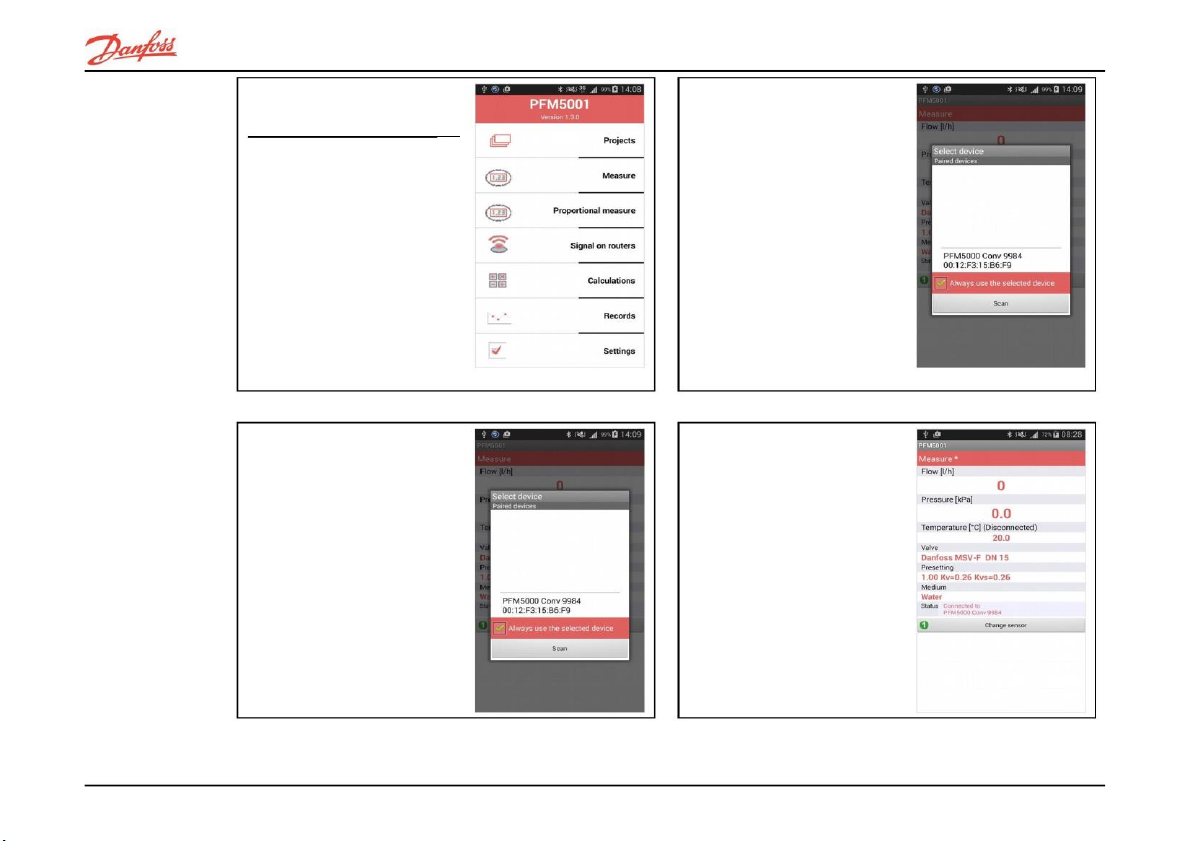

1. Accedere al menu delle
Impostazioni
3. Attivare Bluetooth.
Attenzione! Molto importante!
Prima di attivare il collegamento Bluetooth, è necessario attivare le unità di misurazione e attendere l’inizializzazione per 4 sec. (il LED verde cessa di lampeggiare); dopodiché, attivare il convertitore e attendere la sua inizializzazione. Come ultimo passo, attivare bluetooth sul proprio smartphone. In caso contrario, il convertitore e le unità di misurazione non saranno visibili.
14
2. Accedere a Bluetooth.
4. Continuare a ricercare dispositivi.
HEC
