Uživatelská příručka:
Měřicí přístroj PFM 5001
HEC
HEC
Obsah
Hlavní funkce měřiče PFM 5001
Představení ................................................................................................................................................................................................................... 6
Měřicí jednotka PFM 5001 ................................................................................................................................................................................................... 8
Zapnutí/vypnutí ....................................................................................................................................................................................................................... 9
Představení ................................................................................................................................................................................................................... 9
Začínáme ................................................................................................................................................................................................................................ 10
Instalace aplikace PFM 5001 ................................................................................................................................................................................... 11
Dodávka se smartphonem .................................................................................................................................................................................................. 13
Nastavení Bluetooth ............................................................................................................................................................................................................. 14
Spuštění aplikace PFM 5001 ............................................................................................................................................................................................. 16
Nastavení aplikace PFM 5001 ........................................................................................................................................................................................... 17
Zahájení měření ..................................................................................................................................................................................................................... 18
Používání směrovačů (routerů) ........................................................................................................................................................................................... 21
Dvě čidla - měření pro vyvažování pomocí proporcionální metody
Nulování čidla ....................................................................................................................................................................................................................... 26
Záznam dat .......................................................................................................................................................................................................................................... 27
Výpočet přednastavení ventilu pro požadovaný průtok v jedné větvi ............................................................................................................. 29
Výpočet tlakové ztráty na ventilu u požadovaného průtoku .............................................................................................................................
Práce na projektech .............................................................................................................................................................................................................. 32
Výměna sintrovaných filtrů ................................................................................................................................................................................................ 44
Technické údaje .................................................................................................................................................................................................................... 46
....................................................................................................................................................................................... 5
................................................................................................................ 25
31
HEC
POZOR!
ZAŘÍZENÍ CITLIVÉ NA
NÍZKÉ TEPLOTY!
HEC
5
Hlavní funkce
měřiče PFM
5001
Samostatná měřicí jednotka a výpočetní
jednotka používající smartphone se systémem Android a
připojení Bluetooth, vybavená konvertorem, který
rádiově komunikuje s měřicí jednotkou nebo
směrovačem.
Lze připojit až 10 jednotek snímání tlaku
Přesné měření tlaku pomocí čidla skutečného
rozdílového tlaku a 24bitového ADC
Hydraulický obtok pro přesné měření malého
diferenčního tlaku
Externí teploměr PT-100
Práce na projektech
Programovatelný autonomní režim měření
Hlavní čidlo napájené dobíjecí baterií Li-Ion
6
HEC
Představení
Měřič PFM 5001 slouží k zajištění hydraulické
rovnovážnosti v systémech vytápění a chlazení.
Umožňuje měřit tlakové proudění a teploty v systému.
Pomocí tlakových rozdílů měřič PFM 5001 dokáže
přeměnit oba tyto tlaky na obou stranách ventilu na
proudění. Je možné měřit průtok v jednotlivých větvích
systému a vytvořit perfektní rovnovážnost v celém
systému.
Měřič PFM 5001 je vybaven řadou funkcí, které usnadňují
jeho použití.
Kompletní sada měřiče PFM 5001 obsahuje tyto součásti:
dvě samostatné měřicí jednotky - měřicí jednotka
pro měření tlaku, průtoku a teploty
výpočetní jednotka k prohlížení výsledků a
analyzování dat
konvertor
směrovače, max. 3 kusy – volitelné
příslušenství
Hlavní jednotka snímání tlaku je mimořádně robustní
díky pevnému rámu. Uvnitř měřicí jednotky se nachází
hydraulická část s integrovaným čidlem skutečného
diferenčního tlaku pro přesné zpracování digitálních
dat.
Měřič průtoku automaticky koriguje průtok u různých
typů měřených médií, např. nemrznoucích kapalin v
systémech chlazení.
Měřič PFM 5001 dokáže vypočítat údaje i pro složité
systémy vytápění složené z více větví, a to
simulováním hydraulického systému pomocí
vyrovnávacích výpočtů na základě dvou hodnot měření
v každé větvi.
Pro vyrovnávací výpočty měřič PFM 5001 používá
sofistikovanou metodu výpočtu hydraulických odporů v
systému. Díky tomu měřič PFM 5001 dokáže navrhnout
řešení s nejnižší energetickou ztrátou. Tato funkce
výrazně zkracuje čas potřebný k vyrovnání.
Měřič PFM 5001 je vybaven špičkovou digitální
technologií, která umožňuje kompenzovat nepřesnosti,
které zpravidla vznikají při měření tlaku, jako
teplotní závislost a nelinearitu. Hlavní jednotka snímání
tlaku obsahuje vstupní obtokové spojky pro nastavení
hydraulické nuly, aby se zvýšila přesnost měření
nízkého tlaku a bylo umožněno odvzdušnění tlakových
hadic.
HEC
7
Představení
(pokračování)
To zvyšuje základní přesnost měření.
Měřič PFM 5001 lze dovybavit externím teploměrem připojeným přes
koaxiální konektor. Teplotu provozního média lze snadno měřit
vložením teploměru do měřicích koncovek ventilu, kam se obvykle
vkládají měřicí jehly 3 mm.
Parametry pro výrobce ventilů jsou předprogramovány v
paměti měřiče PFM 5001.
Režim autonomního měření měřiče PFM 5001 umožňuje nezávisle
zaznamenávat data v naprogramovaném období. Získaná data se
prvotně ukládají do měřicí jednotky a později je lze analyzovat ve
výpočetní jednotce.
8
HEC
Měřicí
jednotka
PFM 5001
Tlačítko hydraulického nulování
Konektor pro nabíječku
Konektor pro externí teploměr
Uchycení
sintrovaného
filtru
Kryt přihrádky na baterii
Vstup kladného tlaku
Vstup záporného tlaku
HEC
9
Zapnutí/vyp
nutí
Představení
Čas (s)
Stav OK
Chyba rádiové karty
Vybitá baterie
Záznam
Záznam s režimem
spánku
1.Stiskněte tlačítko ON/OFF pro
zapnutí měřiče PFM 5001. Čidlo se
automaticky vypne po uplynutí 60
minut od ukončení komunikace se
smartphonem.
1. Smartphone má dotykový displej a obvykle tři
základní tlačítka:
Domovská obrazovka
– slouží k zobrazení
hlavního okna smartphonu.
Zpět
– návrat do předchozího okna. Když je
spuštěná aplikace, můžete se vrátit na domovskou
obrazovku a aplikace se zastaví.
Nabídka
– nabídka telefonu a
aplikací.
3. Vytvořte si účet Google.
4. Vyplňte požadovaná pole.
Začínáme
2. Vložte kartu SIM do svého smartphonu. Odblokujte kartu
SIM standardním postupem pro mobilní telefony.
Ujistěte se, že máte k dispozici připojení k internetu na své
kartě SIM, protože během aktivace smartphonu je zapotřebí
stáhnout přibližně 50 MB dat. Další data se budou stahovat v
průběhu aktivace aplikace PFM 5001.
10
HEC
HEC
11
Začínáme
(pokračování)
5. Po několika standardních
krocích jste vytvořili účet
Google.
2. Vyhledejte aplikaci
PFM 5001.
1. Otevřete Obchod
Play
Instalace
aplikace PFM
5001
5. Pokračujte výběrem
Přijmout
6. Otevřete aplikaci.
12
HEC
Instalace
aplikace PFM
5001
(pokračování)
4. Klepněte na
Instalovat.
3. Vyberte PFM 5001.
7. Hlavní nabídka aplikace
PFM 5001.
8. Vraťte se na
domovskou obrazovku
smartphonu pomocí
tlačítka Zpět.
Dodávka se
smartphonem
HEC
13
Instalace
Aplikace PFM 5001 se nainstaluje do vašeho smartphonu.
Stačí pouze vložit kartu SIM do telefonu a aktivovat
služby volání a internetu.
Je zapotřebí vytvořit si účet Google, abyste mohli
stahovat aktualizace aplikace PFM 5001.
aplikace PFM
5001
(pokračování)
14
HEC
2. Vyberte možnost Bezdrátové
sítě.
1. Otevřete možnosti
nastavení smartphonu
výběrem tlačítka
Nastavení
Nastavení
Bluetooth
3. Zapněte funkci Bluetooth.
Upozornění! Velmi důležité!
Než zapnete připojení Bluetooth,
musíte zapnout měřicí jednotky
a počkat 4 sekundy na jejich
inicializaci (zelená LED kontrolka
přestane blikat). Potom zapněte
konvertor a znovu počkejte,
dokud se neinicializuje. Nakonec
zapněte funkci Bluetooth na
svém smartphonu. Pokud tak
neučiníte, nezobrazí se
(nenajdete) konvertor a měřicí
jednotky.
4. Vyberte možnost
Hledat zařízení.
5. Vyberte možnost párování
konvertoru PFM 5001 s tímto
zařízením.
Nastavení
Bluetooth
(pokračování)
HEC
15
6. Zadejte heslo: xxxx –
poslední čtyři číslice
sériového čísla
konvertoru.
7. Vraťte se na domovskou
obrazovku smartphonu
pomocí tlačítka domovské
obrazovky.
Spuštění
aplikace
PFM 5001
3. Aplikace PFM 5001 je
spuštěná.
16
HEC
1. Otevřete nabídku aplikací. Klepněte a podržte ikonu
PFM 5001. Aplikace PFM 5001 se zobrazí na domovské
obrazovce smartphonu.
2. Na domovské
obrazovce klepněte na
aplikaci PFM 5001.
2. Vyberte preferované
jednotky – jednotky tlaku.
1. Otevřete
podnabídku
Nastavení
Hlavní nabídka PFM
5001.
Nastavení
aplikace
PFM 5001
4. Jednotky teploty.
Vraťte se zpět do hlavní
nabídky aplikace PFM
5001.
3. Jednotky průtoku.
HEC
17
18
HEC
2. Musíte povolit modul
Bluetooth, pokud je modul
Bluetooth vypnutý.
1. Otevřete nabídku Měření.
Upozornění! Velmi důležité!
Než zapnete připojení
Bluetooth, musíte zapnout
měřicí jednotky a počkat 4
sekundy na jejich inicializaci
(zelená LED kontrolka přestane
blikat). Potom zapněte
konvertor a znovu počkejte,
dokud se neinicializuje.
Nakonec zapněte funkci
Bluetooth na svém
smartphonu. Pokud tak
neučiníte, nezobrazí se
(nenajdete) konvertor a měřicí
jednotky.
Zahájení
měření
4. Hlavní okno nabídky
Měření.
3. Vyberte konvertor PFM
5001.
Zahájení
měření
(pokračování)
5. Nastavte měření podle
skutečné situace pomocí
tlačítek nabídky nastavení
smartphonu.
Vyberte výrobce ze seznamu.
Zvolte typ ventilu a klepněte
na OK.
6. Vyberte ventil:
7. Změňte předvolbu
ventilu.
8. Změňte médium.
HEC
19
Zahájení
měření
(pokračování)
Teplotu můžete buď
zadat ručně,
nebo ji
změřit
teplotní sondou
PFM 5001.
20
HEC
9. Teplota média:
Protože vlastnosti média, a stejně tak i naměřená
rychlost průtoku nemrznoucích médií, závisí na
teplotě, jednotka PFM 5001 musí znát teplotu
média.
2. Najděte obrazovku
nastavení čidel. Vyberte
počet směrovačů.
1. Klepněte na Nastavení v
hlavní nabídce.
Pro dlouhé vzdálenosti měření nebo v místech s
obtížným šířením rádiového signálu můžete použít
bezdrátový režim relé. Směrovač je integrován v
pouzdru jednotky PFM 5001 a je vybaven vysoce
výkonnou externí prutovou anténou. Směrovač
vyžaduje pouze zapnutí/vypnutí a jeho stav indikuje
LED kontrolka.
Používání
směrovačů
(routerů)
Čas [s]
Stav OK
Chyba rádiové karty
Baterie 75 %
Baterie 50 %
Baterie 25 %
HEC
21
Používání
směrovačů
(routerů)
4. Nyní musíte zadat
adresu směrovačů.
Klepněte na Adresa routeru
1. Zadejte adresu – číslice
ze sériového čísla
směrovače. Sériové číslo
najdete na štítku
směrovače.
3. Vyberte počet směrovačů,
které chcete použít.
22
HEC
5. Stejný postup opakujte u všech použitých směrovačů.
Upoz ornění Velmi důležité!
Musíte zadat
správnou adresu směrovače. Směrovač 1 je nejbližší
konvertor, směrovač 2 je uprostřed a směrovač 3 je
nejblíže měřicí jednotky.
6. Vraťte se zpět do hlavní nabídky.
Použití dvou
čidel se
směrovači
(proporcionální
metoda).
Používání
směrovačů
(routerů)
(pokračování)
HEC
23

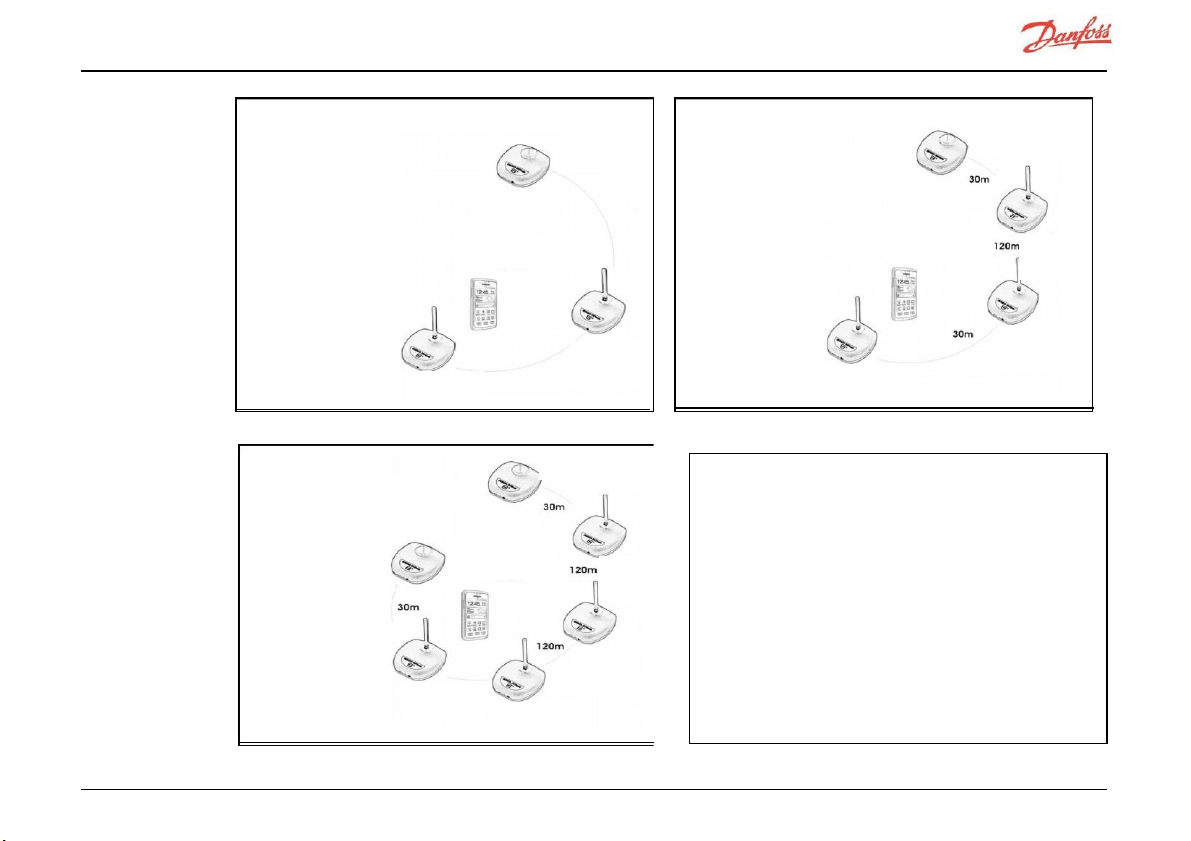

1. Pro správné umístění směrovačů stiskněte tlačítko
Signál na směrovačích v hlavní nabídce.
Použití dvou směrovačů pro
jedno čidlo.
Použití směrovače pro jedno čidlo.
Čidlo
vyvážení
větve
Směrovač
č. 1
Konvertor
Smartphone
Čidlo vyvážení
větve
Směrovač
č. 2
Směrovač
č. 1
Konvertor
Smartphone
Čidlo
vyvážení
větve
Směrovač
č. 2
Směr
ovač
Směrovač č. 1
Konvertor
Smartphone
Referenční čidlo
Používání
směrovačů
(routerů)
(pokračování)
24
HEC
4. Po správném umístění všech součástí
systému se vraťte zpět do hlavní nabídky
2. Vyberte konvertor PFM
5001 ze zobrazené nabídky.
3. V dalším okně vyberte
tlačítko Použít routery.
Zobrazí se signál mezi
konvertorem a směrovači a
měřicími jednotkami
1. Klepněte na
tlačítko Proporcionální
měření
2. Otevře se okno vyvažování
pomocí proporcionální metody.
Měření probíhá online z obou
měřicích jednotek. Data z
měřicí jednotky 1 se zobrazují
na levé straně obrazovky a z
měřicí jednotky 2 na pravé
straně obrazovky. Jednotky
průtoku a tlaku zvolte v hlavní
nabídce / Nastavení.
HEC
25
3. Pokud jako jednotku průtoku vyberete hodnotu
lambda, musíte rovněž nastavit požadovaný průtok v
nabídce, která se zobrazí po výběru tlačítka nabídky.
3. Vyberte referenční měřicí jednotku, například číslo
1 v horní části okna.
4. V dolní části okna měřicí jednotka 2 zobrazí údaje
ze seřizovacího ventilu z větve.
5. U obou měřicích jednotek nastavte správný ventil a
předvolbu.
6. Při měření se smartphone a konvertor vzdalují od
referenční měřicí jednotky. Proto musíme použít
směrovače u referenční měřicí jednotky (v našem
případě 1), abyste neztratili signál. Jakmile jsou
směrovače na místě, klepněte na levé tlačítko Použít
routery.
7. Průtok na obou ventilech se zobrazí v podobě
sloupcového grafu.
8. Jako referenční měřicí jednotku můžete zvolit obě
jednotky, a proto je důležité klepnout na správné
tlačítko Použít směrovače!
Dvě čidla
Měření pro
vyvažování
pomocí
proporcionální
metody
Nulování
čidla
1. Pokud chcete měřit malé diferenční tlaky, nižší než
500 Pa, měřicí jednotka PFM 5001 se musí nastavit
na nulu.
2. Nulování se provede
klepnutím na tlačítko
nulování čidla v nabídce.
3. Připojte čidlo k
systému, otočte nulový
ventil do vodorovné
polohy a pokračujte
klepnutím na OK.
4. Otočte nulový ventil zpět
do svislé polohy a potvrďte
nastavení tlačítkem OK.
26
HEC
HEC
27
3. Vyberte jednotky pro
záznamy.
2. Klepněte na Nabídka a
potom Nový.
4. Vyberte místo, název,
období a počet záznamů.

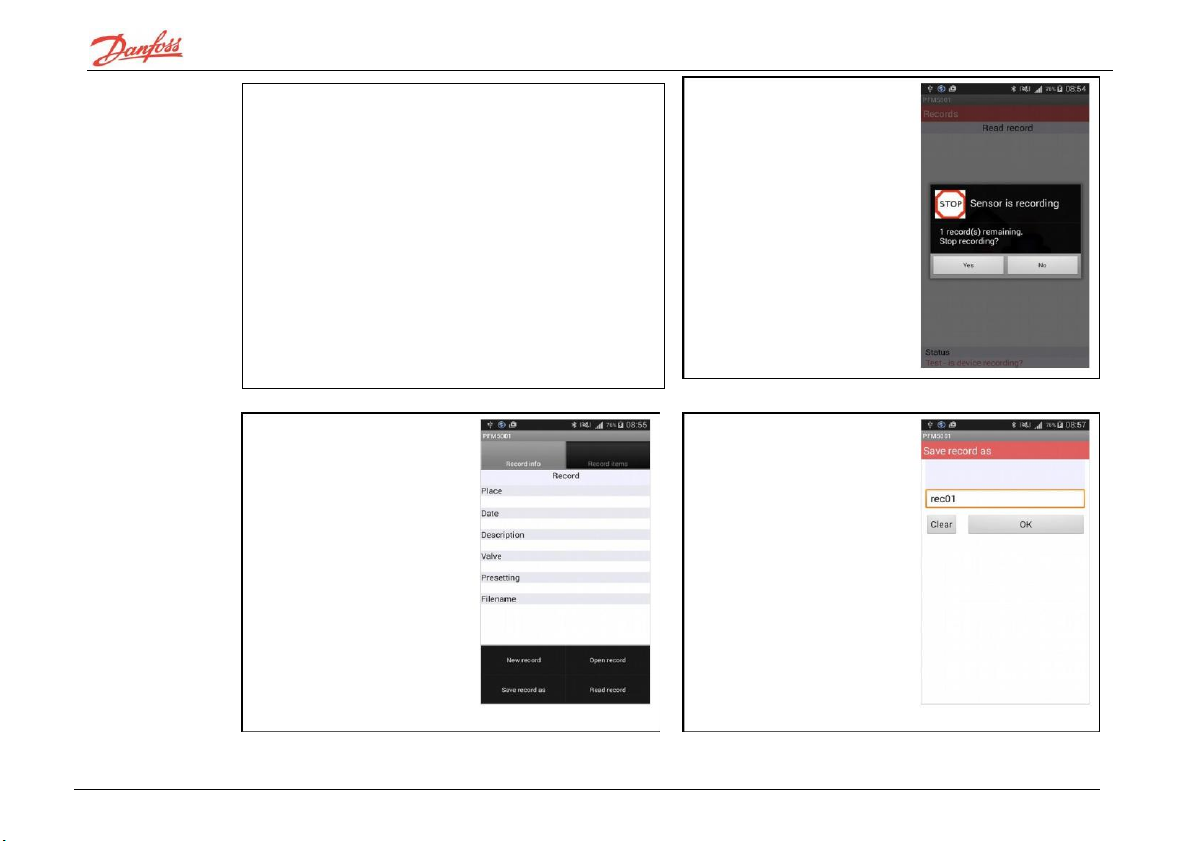

Záznam dat
1. Vyberte možnost Záznamy v hlavní nabídce.
Záznam dat
(pokračování)
6. Pokud v průběhu
zaznamenávání klepnete na
Informace o záznamu nebo
Nový, zobrazí se nové okno
se zprávou. Odpověď
vyberte až po skončení
období záznamu.
7. Data zaznamenaná v
měřicí jednotce zobrazíte
klepnutím na Informace o
záznamu. Klepnutím na
Uložit data uložíte.
8. Zadejte název souboru
pro záznam dat. Soubor se
uloží na paměťovou kartu
do složky PFM
5001/Records.
5. Klepněte na OK. Nastavení se přenese do měřicí
jednotky PFM 5001 a spustí se zaznamenávání. Stav
zaznamenávání indikuje LED kontrolka jednotky PFM
5001.
28
HEC
Záznam dat
(pokračování)
Výpočet
přednastavení
ventilu pro
požadovaný
průtok v jedné
větvi
2. Vyberte ventil a zadejte
aktuální nastavení ve větvi.
Klepněte na Výpočet
přednastavení.
HEC
29
9. Uložená data lze zobrazit
klepnutím na tlačítko Otevřít.
1. Klepněte na možnost Výpočty v hlavní nabídce.
4. Změřte aktuální průtok
ve větvi.
3. Zadejte požadovaný průtok
ve větvi.
5. Zavřete ventil a změřte
dostupný tlak ve větvi.
6. Přednastavení pro
požadovaný průtok se
zobrazí v okně Výsledky.
Pokud nelze dosáhnout
požadovaného průtoku,
zobrazí se zpráva, že
přednastavení je mimo
rozsah - „Přednastavení
mimo rozsah“.
30
HEC
Výpočet
přednastavení
ventilu pro
požadovaný
průtok v jedné
větvi
(pokračování)
2. Vyberte ventil a zadejte
aktuální nastavení ve větvi.
Klepněte na Výpočet tlakové
ztráty.
4. Odpověď se zobrazí v okně
Výsledky.
3.
Zadejte požadovaný průtok
ve větvi.
Výpočet tlakové
1. Klepněte na možnost Výpočty v hlavní nabídce.
ztráty na
ventilu u
požadovaného
průtoku
HEC
31
32
HEC
Práce
na
projektech
Měřič PFM 5001 obsahuje vestavěný modul pro projektové
vyrovnávací výpočty, který se skládá z jedné vodorovné a
maximálně 100 svislých větví. Výpočet předpokládá, že
tlakový vstup projektu je konstantní
a že projekt neobsahuje hydraulické prvky s
negativním dopadem (například regulátory
diferenčního tlaku ve větvích nebo termostatické
ventily).
Tlakové
čerpadlo
Společný
ventil
Seřizovací
ventil 1
Seřizovací
ventil 2
Seřizovací
ventil n
Zatížení 1
Zatížení 2
Zatížení n
Vstupní
tlak
Základní schéma projektu
Začínáme
s projekty
Ikona ručního
Ikona měření
2. Zadejte název nového
projektu.
Vytvoření
nového
projektu
1. Stiskněte tlačítko
nabídky a potom Nový.
Projekty se ukládají na
paměťovou kartu do
složky PFM 5001
/Projects, z
bezpečnostních důvodů
pro případ selhání
systému.
1. Vyberte možnost Projekty v hlavní nabídce.
2. V okně Projekt se otevře
naposledy otevřený projekt .
HEC
33
34
HEC
Vytvoření
nového
projektu
(pokračování)
3. Vyberte políčko
Společný ventil,
nebo
zrušte jeho výběr, pokud v
projektu není.
6. Vyberte kartu Větve.
Klepněte na tlačítko
nabídky a potom na Přidat
větev.
4. Vyberte výrobce
společného ventilu a
zadejte jeho zjištěný
stav. Zadejte Počáteční
nastavení společného
ventilu.
5. Vstupní tlak můžete změřit
pomocí ikony měření v
daném řádku.
Vypočítané nastavení
společného ventilu lze
zobrazit v okně
Přednastavení na konci
procesu nastavení
rovnovážnosti projektu.
Vytvoření
nového
projektu
(pokračování)
7. Zadejte název větve,
ventil, požadovaný průtok
a počáteční nastavení.
Zbývající pole se vyplní
automaticky během
měření větve nebo
výpočtu rovnovážnosti.
8. Podobně jako vstupní
tlak bude možné měřit i
počáteční průtok a zavírací
tlak.
9. Výše popsaným
způsobem přidejte zbývající
větve zahrnuté v projektu.
Pamatujte, že pořadí větví
v projektu musí odpovídat
vzdálenosti každé větve od
zdroje vstupního tlaku.
10. Správné pořadí větví v
projektu lze nastavit
přesunem vybraných
položek nahoru nebo dolů
ve struktuře projektu.
HEC
35
Vytvoření
nového
projektu
(pokračování)

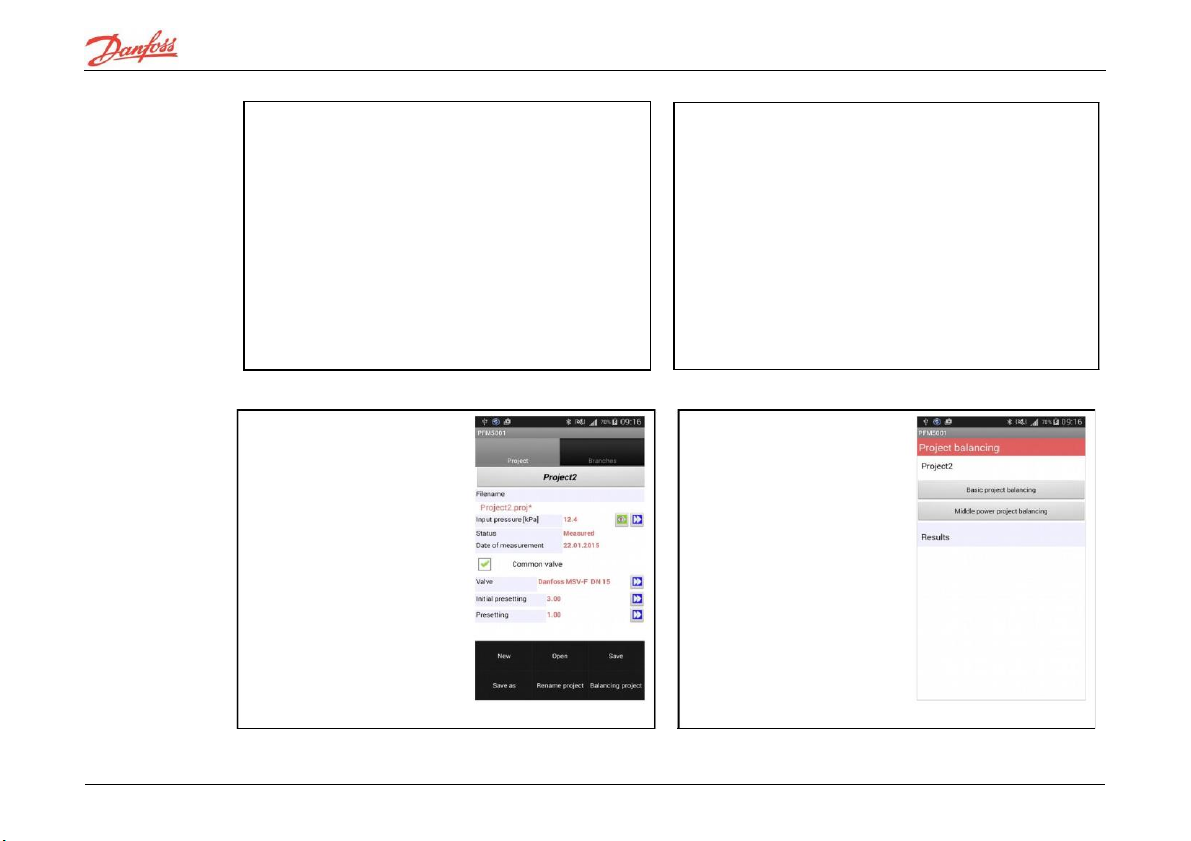

Příprava k
nastavení
rovnovážnosti
projektu měření
2. Připojte měřicí jednotku
PFM 5001 ke vstupnímu
tlaku projektu. Otevřete
projekt.
36
HEC
11. Uložte projekt.
1. Před zahájením měření se počáteční nastavení musí zadat
u všech seřizovacích ventilů v projektu, včetně společného
ventilu. Když znovu nastavujete rovnovážnost existujícího
nebo nově vytvořeného projektu, nejefektivnější je zadat
aktuální přednastavení seřizovacích ventilů v projektu.
3. Měření vstupního tlaku
projektu.
5. Měření dostupného tlaku.
Zavřete seřizovací ventil ve
větvi před tím, než začnete
měřit dostupný tlak ve větvi.
Naměřená hodnota se znovu
uloží společně s daty větve.
4. Připojte měřicí jednotku PFM
5001 k seřizovacímu ventilu ve
větvi a vyberte odpovídající
větev na kartě Větve. Je
zapotřebí změřit jak průtok na
ventilu s počátečním
nastavením seřizovacího
ventilu, tak dostupný tlak ve
větvi s uzavřeným seřizovacím
ventilem. Naměřená hodnota
se automaticky vyplní do
odpovídajícího pole.
6. Měření počátečního
průtoku ve větvi. Měřič PFM
5001 automaticky vybere
správný ventil a
přednastavení podle vybrané
větve. Naměřený počáteční
průtok se uloží společně s
ostatními daty větve.
HEC
37
Příprava k
nastavení
rovnovážnosti
projektu měření
(pokračování)
Nastavení
rovnovážnos
ti
základního projektu
1.
Vraťte se na kartu Projekt
a klepněte na
nabídku a potom
Rovnovážnost projektu.
2. Vyberte Rovnovážnost základního projektu.
7. Projekt je připraven k nastavení rovnovážnosti,
jakmile se změří počáteční průtok a dostupný tlak v
každé větvi projektu.
Nastavení
rovnovážnosti
základního
projektu
1. Vraťte se na kartu
Projekt a klepněte na
nabídku a potom
Rovnovážnost
2. Vyberte
Rovnovážnost
základního projektu.
Příprava k
nastavení
rovnovážnosti
projektu -
měření
(pokračování)
38
HEC
4. Výsledek rovnovážnosti se zobrazí v
poli Výsledky v okně Spustit
vyvažování.
HEC
39
3. Aby se minimalizovaly výkonové ztráty v projektu,
měřič PFM 5001 začne nastavení rovnovážnosti s
tlakovým poklesem 3 kPa na seřizovacím ventilu v
poslední větvi. Potom se optimalizují nerovnovážné
větve. Pokud některá větev vyžaduje vyšší pokles
tlaku na seřizovacím ventilu, výpočet se znovu spustí
s vyšším poklesem tlaku v poslední větvi.
Rovnovážnost je ukončena, jakmile minimální počet
větví není v rovnováze.
Nastavení
rovnovážnosti
základního
projektu
(pokračování)
4. Výsledek rovnovážnosti
se zobrazí v poli Výsledky
v okně Spustit vyvažování.
40
HEC
Projekt s
centrálním
vstupem
tlaku
Často se setkáváme se systémy s centrálním
vstupem tlaku, kde je médium rozváděno na obě
strany vstupu. U takového projektu lze zajistit
rovnovážnost virtuálním rozdělením do dvou
samostatných projektů.
Měření a nastavení rovnovážnosti se provádí v
každém projektu jednotlivě a následně se projekty
spojí dohromady pomocí příkazu Spojit projekty.
Levá strana projektu
Pravá strana projektu
Větev n
Větev 2
Větev n
Větev 2
Větev 1
Větev 1
Zatížení 1
Zatížení 1
Zatížení 2
Zatížení 2
Zatížení n
Zatížení n
Seřizovací
ventil n
Seřizovací
ventil n
Seřizovací
ventil 2
Seřizovací
ventil 2
Seřizovací
ventil 1
Seřizovací
ventil 1
Odpojovací
ventil
Odpojovací
ventil
Společný
ventil
Tlakové čerpadlo
Vstupní
tlak
4. Otevřete druhou stranu
rozděleného projektu –
Project3.
Výpočet
rovnovážnosti
projektu s
centrálním
vstupem tlaku
- postup
2. Vraťte se na kartu Projekt
a otevřete jednu stranu
rozděleného projektu –
například Project2. Klepněte
na tlačítko nabídky a potom
na Rovnovážnost projektu.
3. Klepněte na tlačítko
Vyvážení rozděleného
projektu.
1. Vytvořte dva projekty –
Levá strana
a
Pravá
strana
, viz výše.
- Zavřete projekt Pravá strana uzavíracím
ventilem.
- Změřte projekt Levá strana.
Zavřete projekt Levá strana uzavíracím
ventilem. - Otevřete a změřte projekt Pravá
strana.
HEC
41
5. Měřič PFM 5001 vypočítá
rovnovážnost pro oba
projekty samostatně. Potom
vyváží tu stranu projektu,
která vyžaduje vyšší tlak za
společným ventilem.
Nakonec se upraví nastavení
společného ventilu.
1. Klepněte na kartu Větve a
vyberte větev, kterou
chcete měřit. Klepněte na
ikonu měření na řádku
Skutečný průtok.
2. Naměřená hodnota
průtoku se vyplní do
parametru „Skutečný
průtok“ vybrané větve.
42
HEC
Výpočet
rovnovážnosti
projektu s
centrálním
vstupem
tlaku - postup
(pokračování)
Měření
aktuálního
průtoku
Výměna
sintrovaných
filtrů
Když měřič PFM 5001 začne pomalu reagovat na změny tlaku
nebo když po zapnutí měřicí jednotky hodnota tlaku ukazuje
více než 5 kPa, je nezbytné vyměnit sintrované filtry, viz
obrázek níže. Pokud se situace nezlepší, požádejte výrobce o
opravu.
O-kroužek 7 x 1,5
Sintrovaný filtr 10 x 2
Technické
údaje
Výpočetní jednotka
Jazyky nabídek . . . . . . . . . . . . . . . . . 11
Počet projektů . . . . . . . . . . . .. . . .20
Počet větví . . . . . . . . . . .. . . .60 PC rozhraní . .
. . . . . . . . . . . . . . . . . . .USB
Doporučená výpočetní jednotka:
Smartphone s rozlišením displeje 320 x 480 a
vyšším, například:
Samsung Galaxy Ace
Samsung Galaxy Ace Plus Samsung Galaxy
Xcover S5690 LG Optimus Black P970
Podporován systém Android 2.1 a vyšší
Měřicí jednotka
Tlakový rozsah ................................... 0-1000 kPa ~ 0-10
bar
bar
Max. statický tlak .......................................... 10 nebo 20
bar
Maximální přetlak ..................................... 1200 kPa ~ 12
bar
bar
Spolehlivost, linearita a hysterezní chyba ........... 0,15 %
rozsahu
Teplotní chyba ................................................. 0,25 %
rozsahu
Účinek statického tlaku ........................................... ±200
Pa
Teplota média..................................................... -5 až
90 °C
Teplota prostředí ................................................ -5 až
50 °C
Teplota skladování ............................................ -10 až
70 °C
Teplotní sonda .................................................. Pt 100
digitální
Měřicí rozsah teploty ....................................... -20 až
120 °C
Chyba měření teploty .................................................. ±
1 °C
Napájení ..................................... Baterie Li-lon 3,6 V 950
mAh (pro mobilní telefon Nokia 6230)
Rozhraní bezdrátového vysílání v rádiovém pásmu ........ 868
MHz
Rychlost komunikace ...................................................... 9600
bps
Výkon vysílání v rádiovém pásmu ....................................... 25
mW
Dosah rádiového vysílání (otevřený prostor) ................... až 30
0-2000 kPa ~ 0-20
2200 kPa ~ 22
Loading...
