Arkusz informacyjny
Regulatory pilotowe (PN 16, 25, 40)
PCV — montaż na rurociągu zasilającym lub powrotnym; regulacja nastawy
Opis
PCV jest regulatorem różnicy ciśnień
bezpośredniego działania wykorzystywanym
głównie w sieciach cieplnych, instalacjach
chłodzenia, a także w instalacjach przemysłowych.
Regulator składa się z zamontowanego na
rurociągu głównym regulatora głównego
oraz z zamontowanych na obejściu: regulatora
pilotującego i elementu sterującego.
Funkcję regulacyjną regulatora PCV określa funkcja
regulacyjna regulatora pilotującego. Nastawa jest
ustalana na regulatorze pilotującym.
Typy regulatorów
Do wody:
Regulator różnicy ciśnień PCVP ....................strona 5
Reduktor ciśnienia PCVD .................................strona 7
Reduktor ciśnienia z funkcją
bezpieczeństwa PCVSD ...................................strona 9
Regulator upustowy ciśnienia
PCVA ......................................................................strona 11
Regulator upustowy ciśnienia z funkcją
bezpieczeństwa PCVSA .................................strona 13
Regulator przepływu PCVQ .........................strona 15
Regulator różnicy ciśnień i przepływu
PCVPQ ..................................................................strona 17
Do pary wodnej:
Reduktor ciśnienia pary PCVDS ..................strona 19
Dane dotyczące zaworu dławiącego podano na
stronie 20.
Dane podstawowe 1):
• DN 100-250
2)
• kVS 125 -630 m3/h
• PN 16, 25, 40
• Temperatura:
- Woda obiegowa/wodny roztwór
glikolu do 30 %:
2 … 150°C (PN 16),
2 … 200°C (PN 25, 40)
- Para wodna: 2 … 300°C
• Króćce:
- Regulator pilotujący: gwint zewnętrzny
(złączki do wspawania) lub kołnierz
- Regulator główny: kołnierz
1)
Szczegółowe inform acje podano w sekcjach: D ane techniczne
oraz Zamawianie
2)
Regulatory o mniejszych średnicach nominalnych dostępne są
na specjalne zamówienie
Cechy:
- szeroki zakres możliwości regulacyjnych
w wyniku kombinacji regulatorów pilotujących;
- duża elastyczność: zmiana/dodawanie funkcji
regulacyjnych dzięki zmianie/dodawaniu
regulatorów pilotujących;
-
wyjątkowo wysoki zakres regulacji (patrz
tabela 1) dzięki niewielkiemu minimalnemu
przepływowi przez regulator pilotujący
(wartość kVS) oraz dużemu przepływowi przez
regulator główny (kVS);
-
mały zakres proporcjonalności (Xp): skok zaworu
regulatora pilotującego jest znacznie
mniejszy
od skoku zaworu regulatora głównego;
- relatywnie małe wymiary gabarytowe w
porównaniu z rozwiązaniami standardowymi
(dotyczy to zwłaszcza wysokości siłownika
ciśnieniowego ze sprężyną nastawczą);
- wyższa przepustowość zaworów o średnicach
DN 150-250 w porównaniu z rozwiązaniami
standardowymi;
- wysoka stabilność regulacji;
- płynne działanie;
- zastosowania wymagające funkcji
bezpieczeństwa;
- zastosowania wodne i parowe (na specjalne
zamówienie).
Tab. 1
DN Zakres regulacji
100 300: 1
125 400: 1
150 400: 1
200 550: 1
250 750: 1
DEN-SMT/SI
VD .J A. M7. 49 © Danfoss 08/2015
1
Arkusz informacyjny Regulatory pilotowe (PN 16, 25, 40)
Działanie Ciśnienia panujące w rurociągu na wlocie do
regulatora głównego (+p) oraz w elemencie
sterującym (-p) są przenoszone poprzez rurki
impulsowe do komór siłownika i oddziałują na
membranę regulacyjną.
W przypadku niewielkich przepływów regulator
główny pozostaje zamknięty, a regulacja jest
wykonywana wyłącznie przez regulator pilotujący.
Wraz ze wzrostem przepływu w elemencie
sterującym tworzy się podciśnienie. Podciśnienie
to oddziałuje na membranę siłownika głównego
i powoduje otwarcie regulatora głównego.
Dane techniczne
Aby uzyskać dane techniczne
regulatorów pilotujących, należy
zapoznać się z odpowiednim
arkuszem informacyjnym.
Zawór główny
Średnica nominalna DN 100 125 150 200 250
Wartoś ć k
VS
Współczynnik kawitacji, z 0,4 0, 35 0,3 0,2 0,2
Przeciek wg. IEC 534 ≤ 0,05% współczynnika k
Ciśnienie nominalne PN 16, 25, 40
Maksymalna różnica ciśnień
Minimalna różnica ciśnień 0,5
Minimalne ciśnienie statyczne 1,5
Czynnik
pH czynnika Min. 7, max 10
Temperatura czynnika
Króćce
Masa
Materiały
Korpus zaworu
Gniazdo zaworu
Grzybek zaworu
Uszczelnienie
Odciążenie hydrauliczne Mieszek
1)
Zawory z wbudowanym rozdzielaczem przepływu, zapewniającym redukcję hałasu
2)
Na specjalne zamówienie
3)
Stal nierdzewna , nr mat. 1.4571
4)
EPDM
VFG 2(1), VFQ 2(1) Woda obiegowa/wodny roztwór glikolu do 30%
VFGS 2 Para wodna
VFG 21, VFQ 21 PN 16, 25, 40 2 … 150°C 2 … 140°C
VFG 2, VFQ 2 PN 16, 25, 40 150 °C (PN 16), 2 … 200 °C (PN 25,40)
VFGS 2 PN 25, 40 2 … 300°C
Regulator główny Kołnierz
Regulator pilotowy
PN 16
PN 25 / PN 40 63 72 147 264 3 47
VFG 2(1), VFQ 2(1)
VFGS 2 Stal nierdzewna, nr mat. 1.4021
VFG 21, VFQ 21 EPDM
VFG 2, VFGS 2 Metal
Zawór głó wny
Regulat or
główny
Siłownik
główny
Regulator pilotujący
Element
sterujący
Zawór
dławiący
◯ p
−
⊕ p
Obejście
m3/h 125 (100) 1)160 (125) 1)320 (230) 1)450 (320) 1)630 (420)
VS
15 15 12 10 10
bar
2)
2)
Gwint zewnętrzny
(złączk i do wspawania)
Kołnierz
i kołnierz
kg
61 71 120 193 337
PN 16 Żeliwo szare EN-GJL-250 (GG-25)
Żeliwo sferoidalne
PN 25
EN-GJS-400 -18-LT
Staliwo EN- GP-240- GH (GS-C 25)
(GGG-40,3)
PN 40 Staliwo EN- GP-240- GH (GS-C 25) 2)
Stal nierdzewna, nr
mat . 1.4021
Stal nierdzewna, nr
mat . 1.44 04
3)
Stal nierdzewna, nr mat. 1.4313
Stal nierdzewna, nr mat. 1.4021
Membrana 4) (T
Mieszek 3) (T
maks.
140 °C)
maks.
300°C)
1)
2
VD . J A . M 7.49 © Danfoss 08/2015
DEN-SMT/SI
Arkusz informacyjny Regulatory pilotowe (PN 16, 25, 40)
Dane techniczne
Aby uzyskać dane techniczne
regulatorów pilotujących, należy
zapoznać się z odpowiednim
arkuszem informacyjnym.
Siłownik główny
Dla zaworu głównego DN 100 125 150 200 250
Rozmiar siłownika cm
Maksymalne ciśnienie robocze
Spadek ciśnienia na ograniczniku
przepływu ∆p
Zakresy nastawy różnicy ciśnień
Masa kg 11 24
Materiały
Obudowa Stal nierdzewna, nr mat. 1.0338
Membrana regulacyjna EPDM
Rurka impulsowa Rurka ze stali nierdzewnej Ø 10 × 0,8 mm
Liczba z aworów dławiących (zamontowanych na
rurkach impulsowych)
1)
Deniowane przez regulator pilotujący
1)
b
1)
bar
2
250 630
25 16, 2 5
0,2/0,5
0,2-1,0 / 0,3-2,0 / 1-5 / 3-12
1 2
Element sterujący
Dla zaworu głównego DN 100 125 150 200 250
Średnica elementu sterującego DN 25 40
Króćce
Maksymalne ciśnienie
robocze
Masa
Materiały
Materiał korpusu
Rurka impulsowa Rurka ze stali nierdzewnej Ø 10 × 0,8 mm
przy VFG 2(1), VFQ 2(1) Końcówka do spawania Kołnierz
przy VFGS 2 Kołnierz
przy VFG 2(1), VFQ 2(1) 25
przy VFGS 2 40
dla wody
dla pary
wodnej
przy VFG 2(1), VFQ 2(1) Czerwony brąz , nr mat. 2.1090
przy VFGS 2 Stal, nr mat. 1.0305
kg
3,2 6,6
7,0 7,1
Sposób montażu Zarówno regulator główny, jak i regulator
pilotujący muszą być montowane wyłącznie
na rurociągach poziomych, z siłownikiem
ciśnieniowym skierowanym w dół.
DEN-SMT/SI
VD . J A . M 7.49 © Danfoss 08/2015
3
Arkusz informacyjny Regulatorye pilotowe (PN 16, 25, 40)
Zależność ciśnienia od
temperatury
Obszar roboczy znajduje się
poniżej linii P-T i kończy się przy
Tmax. w przypadku każdego
zaworu.
Maksymalne dopuszczalne ciśnienie robocze jako funkcja temperatury czynnika (zg. z EN 1092-2)
EN -GJL-2 50
(GG -25)
120
EN-GJS-400-18-LT
(GGG-40,3 LT)
120
Maksymalne dopuszczalne ciśnienie robocze jako funkcja temperatury czynnika (zg. z EN 1092-2)
GP240GH
(GS- C25)
Maksymalne dopuszczalne ciśnienie robocze jako funkcja temperatury czynnika (zg. z EN 1092-1)
4
VD . J A . M 7.49 © Danfoss 08/2015
DEN-SMT/SI
Arkusz informacyjny Pilotowy regulator różnicy ciśnień PCVP (PN 16, 25, 40)
PCVP
Pilotowy regulator różnicy
ciśnień

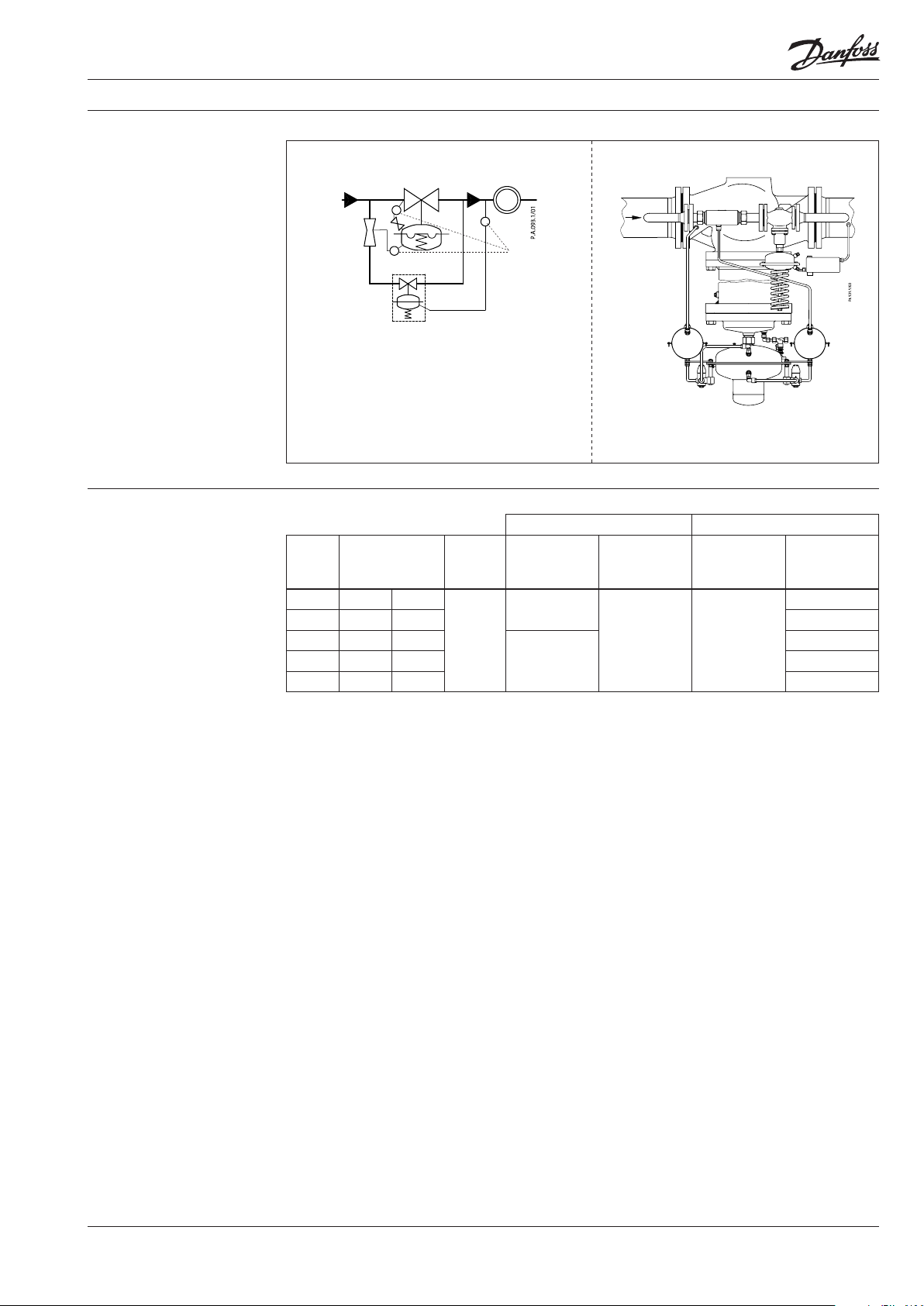

Montaż na rurociągu powrotnym
Regulator główny
Regulator pilotujący
Montaż na rurociągu zasilającym
Regulator główny
Element
sterujący
Regulator
pilotujący
Element
sterujący
T
= 150°C / 140°C
max.
T
= 200°C
max.
Zamawianie
Przykład 1:
Pilotowy regulator różnicy ciśnień;
DN 100; kVS 125; PN 16; zakres
nastawy 0,2-1,0 bar; t
kołnierz;
- 1× zestaw montażowy
PCV-VFG 21 DN 100
Nr kat.: 003G157 3
- 1× regulator pilotujący
AVP DN 25
Nr kat.: 003H 6319
- 1× złączki do wspawania DN 25
Nr kat.: 003 H6910
- 1×
zestaw do montażu rurki
impulsowej
Nr kat.: 00 3G1599
max.
150 °C;
DN 100 -125
Zestaw montażowy PCV-VFG 21 — regulator główny, element sterujący, zawór dławiący, rurki impulsowe
DN k
(mm) (m3/h) (°C) (bar)
100 125
125 160 00 3G1574
100 125
125 160 003 G1524
100 125
DN 25
1)
Regulator pi lotujący również musi być n a PN 40
Regulator pilotujący AVP
1)
W przyp adku regulatora pilotują cego PN 40 zamiast regulatora AVP nale ży zastosować regulator AFP VFG 2 PN 4 0 DN 25
2)
Zawiera akcesoria do przemontowania rurki impulsowej na regulatorze pilotującym z połączenia wewnętrznego
(dostarczanego fabrycznie) na połączenie za pośrednictwem króćca zewnętrznego
125 160
Rurka impulsowa
1)
DN k
(mm) (m3/h) (°C)
Złączki do wspawania DN 25 003 H6910
Zestaw do montażu rurki impulsowej
VStmax.
25 8,0 150 25
t
VS
max.
150
Miedź
Stal nierdzewna Ø 10 × 0,8 × 1500 mm
PN Króciec
16
25
40
PN Króciec
Walcowy gwint
zewnętrzny,
zgodnie z DIN
ISO 228/1
2)
Kołnier z EN 1092-2 15
Ø 6 × 1 × 3000 mm
Ø 10 × 1 × 1500 mm
G 1¼ A
Δp
max.
Zakres nastawy Δp
(bar) (bar)
0, 2-1,0
0,3-2, 0 003H6329
1-5
3-12
Δp
max.
20
Nr kat.
003G1573
003G152 3
Na
zamówienie
Nr kat.
003 H6319
Na
zamówienie
003G1599
1)
DEN-SMT/SI
VD . J A . M 7.49 © Danfoss 08/2015
5
Arkusz informacyjny Pilotowy regulator różnicy ciśnień PCVP (PN 16, 25, 40)
Zamawianie
Przykład 2:
Pilotowy regulator różnicy ciśnień;
DN 150; kVS 320; PN 16; zakres
nastawy 0,2-1,0 bar; t
kołnierz;
- 1× zestaw montażowy
PCV-VFG 21 DN 150
Nr kat.: 00 3G1505
- 1× regulator pilotujący
AVP DN 40
Nr kat.: 003H 6373
- 1×
zestaw do montażu rurki
impulsowej
Nr kat.: 003G1599
140 °C;
max.
DN 150-250
Zestaw montażowy PCV-VFG 21 — regulator główny, element sterujący, zawory dławiące, rurki impulsowe
DN k
(mm) (m3/h) (°C) (bar)
150 320
200 450
250 630 003G15 07
150 320
200 450
250 630 003G15 27
DN 40
Rurka impulsowa
VS
Miedź
Stal nierdzewna
t
max.
140
PN Króciec
16
Kołnier z EN 1092-2
25
Ø 6 × 1 × 3000 mm
Ø 10 × 1 × 1500 mm
Ø 10 × 0,8 × 1500 mm
Δp
max.
Nr kat.
12 003G1505
10
003G150 6
12 003 G1525
10
003G152 6
DN 150-250
Zestaw montażowy PCV-VFG 2 — regulator główny, element sterujący, zawory dławiące, naczynia
kondensacyjne, rurki impulsowe
DN k
(mm) (m3/h) (°C) (bar)
150 320
200 450
250 630
150 320
200 450
250 630
DN 40
3,0 l (2 ×)
150 320
200 450
250 630
Rurka impulsowa
1)
Regulator pi lotujący z nacz yniami kondensacyjny mi również musi być na PN 40
t
VS
max.
PN Króciec
150 16
25
Kołnier z EN 1092-2
200
40
Miedź Ø 10 × 1 × 1500 mm
Stal nierdzewna Ø 10 × 0,8 × 1500 mm
Δp
max.
Nr kat.
12
Na
10
zamówienie
12
Na
10
zamówienie
12
Na
10
zamówienie
1)
Regulator pilotujący AVP
DN k
(mm) (m3/h) (°C) (bar) (bar)
40 16 150 25 Kołnierz EN 1092-2
Zestaw do montażu rurki impulsowej
1)
W przyp adku regulatora pilotują cego PN 40 zamiast regulatora AVP nale ży zastosować regulator AFP VFG 2 PN 4 0 DN 40
2)
W przypad ku temperatur Tmax. = 140 … 200°C zami ast regulatora AVP należy zastos ować regulator AFP VFG 2 PN 16/25/40 DN 40,
przedłuża cz trzpienia ZF4 lub ZF5 oraz dwa na czynia kondensac yjne V3
3)
Zawiera akcesoria do przemontowania rurki impulsowej na regulatorze pilotującym z połączenia wewnętrznego (dostarczanego
1) 2)
VStmax.
PN Króciec
3)
Zakres nastawy Δp
Δp
max.
0, 2-1,0
0,3-2, 0 003H6379
1-5
16
3-12
Nr kat.
003H6373
Na
zamówienie
003G1599
fabrycznie) na połączenie za pośrednictwem króćca zewnętrznego
6
VD . J A . M 7.49 © Danfoss 08/2015
DEN-SMT/SI
Arkusz informacyjny Pilotowy reduktor ciśnienia PCVD (PN 16, 25, 40)
PCVD
Pilotowy reduktor ciśnienia
Element
sterujący
Regulator główny
Regulator pilotujący
T
= 150°C / 140°C
max.
T
= 200°C
max.
Zamawianie
Przykład 1:
Pilotowy reduk tor ciśnienia; DN 100;
kVS 125; PN 16; zakres nastawy
1-5 bar; t
- 1× zestaw montażowy
PCV-VFG 21 DN 100
Nr kat.: 00 3G1573
- 1× regulator pilotujący
Nr kat.: 003H6646
- 1× złączki do wspawania DN 25
Nr kat.: 003 H6910
- 1×
Nr kat.: 00 3G1599
150°C; kołnierz;
max.
AVD DN 25
zestaw do montażu rurki
impulsowej
DN 100 -125
Zestaw montażowy PCV-VFG 21 — regulator główny, element sterujący, zawór dławiący, rurki impulsowe
DN k
(mm) (m3/h) (°C) (bar)
100 125
125 160 00 3G1574
100 125
125 160 003 G1524
100 125
DN 25
125 160
Rurka impulsowa
1)
Regulator pi lotujący również musi być n a PN 40
Regulator pilotujący AVD
DN k
(mm) (m3/h) (°C)
Złączki do wspawania DN 25 00 3H6910
Zestaw do montażu rurki impulsowej
1)
W przyp adku regulatora pilotują cego PN 40 zamiast regulatora AVD nale ży zastosować regulator AFD VFG 2 PN 4 0 DN 25
2)
Zawiera akcesoria do przemontowania rurki impulsowej na regulatorze pilotującym z połączenia wewnętrznego (dostarczanego
fabrycznie) na połączenie za pośrednictwem króćca zewnętrznego
VStmax.
25 8,0 150 25
t
VS
max.
PN Króciec
16
150
25
40
Miedź
Ø 6 × 1 × 3000 mm
Ø 10 × 1 × 1500 mm
Stal nierdzewna Ø 10 × 0,8 × 1500 mm
1)
PN Króciec
Walcowy gw int
zewnętr zny,
zgodnie z D IN
ISO 228/1
2)
Δp
Kołnier z EN 1092-2 15
Zakres nastawy Δp
(bar) (bar)
1-5
G 1¼ A
3-12 003H6 652
max.
Δp
max.
20
Nr kat.
003G1573
003G152 3
Na
zamówienie
Nr kat.
003H6646
003G1599
1)
DEN-SMT/SI
VD . J A . M 7.49 © Danfoss 08/2015
7
Arkusz informacyjny Pilotowy reduktor ciśnienia PCVD (PN 16, 25, 40)
Zamawianie
Przykład 2:
Pilotowy reduk tor ciśnienia; DN 150;
kVS 320; PN 16; zakres nastawy
1-5 bar; t
- 1× zestaw montażowy
PCV-VFG 21 DN 150
- 1× regulator pilotujący
AVD DN 40
- 1×
140°C; kołnierz;
max.
Nr kat.: 00 3G1505
Nr kat.: 003H6660
zestaw do montażu rurki
impulsowej
Nr kat.: 00 3G1599
DN 150-250
Zestaw montażowy PCV-VFG 21 — regulator główny, element sterujący, zawory dławiące, rurki impulsowe
DN 40
DN k
(mm) (m3/h) (°C) (bar)
150 320
200 450
250 630 003G15 07
150 320
200 450
250 630 003G15 27
Rurka impulsowa
t
VS
max.
PN Króciec
16
140
Kołnier z EN 1092-2
25
Miedź
Ø 6 × 1 × 3000 mm
Ø 10 × 1 × 1500 mm
Stal nierdzewna Ø 10 × 0,8 × 1500 mm
Δp
max.
Nr kat.
12 003G1505
10
003G150 6
12 003 G1525
10
003G152 6
DN 150-250
Zestaw montażowy PCV-VFG 2 — regulator główny, element sterujący, zawory dławiące, naczynia
kondensacyjne, rurki impulsowe
DN k
(mm) (m3/h) (°C) (bar)
150 320
200 450
250 630
150 320
200 450
250 630
150 320
DN 40
3,0 l (2 ×)
200 450
250 630
Rurka impulsowa
1)
Regulator pi lotujący z nacz yniem kondensacyjnym ró wnież musi być na PN 40
t
VS
max.
PN Króciec
150 16
25
Kołnier z EN 1092-2
200
40
Miedź Ø 10 × 1 × 1500 mm
Stal nierdzewna Ø 10 × 0,8 × 1500 mm
Δp
max.
Nr kat.
12
Na
10
zamówienie
12
Na
10
zamówienie
12
Na
10
zamówienie
1)
Regulator pilotujący AVD
DN k
(mm) (m3/h) (°C) (bar) (bar)
40 16 150 25 Kołnierz EN 1092-2
Zestaw do montażu rurki impulsowej
1)
W przyp adku regulatora pilotują cego PN 40 zamiast regulatora AVD nale ży zastosować regulator AFD VFG 2 PN 4 0 DN 40 oraz jedno
naczynie kondensacyjne V3
2)
W przypad ku temperatur Tmax. = 140 … 200°C zami ast regulatora AVD należy zastos ować regulator AFD VFG 2 PN 16/25/40 DN 40,
przedłuża cz trzpienia ZF4 lub ZF5 oraz jed no naczynie konde nsacyjne V3
3)
Zawiera akcesoria do przemontowania rurki impulsowej na regulatorze pilotującym z połączenia wewnętrznego (dostarczanego
1)2)
VStmax.
PN Króciec
3)
Zakres nastawy Δp
1-5
3-12 003H6663
Δp
max.
16
Nr kat.
003H6660
003G1599
fabrycznie) na połączenie za pośrednictwem króćca zewnętrznego
8
VD . J A . M 7.49 © Danfoss 08/2015
DEN-SMT/SI
Arkusz informacyjny Pilotowy reduktor ciśnienia z funkcją bezpieczeństwa PCVSD (PN 16, 25)
PCVSD
Pilotowy reduktor ciśnienia
z funkcją bezpieczeństwa
(PN 16, 25)
Zamawianie
Przykład 1:
Pilotowy reduk tor ciśnienia z
funkcją bezpieczeństwa; DN 100;
kVS125; PN 16; zakres nastawy
1-5 bar; t
- 1× zestaw montażowy
PCV-VFG 21 DN 100
Nr kat.: 00 3G1573
- 1× regulator pilotujący
Nr kat.: 003H6695
- 1× złączki do wspawania DN 25
Nr kat.: 00 3H6910
- 1×
150°C; kołnierz;
max.
SAVD DN 25
zestaw do montażu rurki
impulsowej
Nr kat.: 003G1599
T
= 150°C / 140°C
max.
Regulator główny
Element
sterujący
Regulator pilotujący
DN 100 -125
Zestaw montażowy PCV-VFG 21 — regulator główny, element sterujący, zawór dławiący, rurki impulsowe
DN k
(mm) (m3/h) (°C) (bar)
100 125
125 160 00 3G1574
100 125
125 160 003 G1524
DN 25
Rurka impulsowa
VS
Miedź
Stal nierdzewna
t
150
max.
PN Króciec
16
Kołnier z EN 1092-2 15
25
Ø 6 × 1 × 3000 mm
Ø 10 × 1 × 1500 mm
Ø 10 × 0,8 × 1500 mm
Δp
max.
Nr kat.
003G1573
003G152 3
Regulator pilotujący SAVD
DN k
(mm) (m3/h) (°C)
VStmax.
25 8,0 150 25
PN Króciec
Walcowy gwint
zewnętrzny,
zgodnie z DIN
ISO 228/1
G 1¼ A
Zakres nastawy Δp
(bar) (bar)
1-5
3-12 00 3H6701
Δp
max.
Nr kat.
003H6695
20
DEN-SMT/SI
Złączki do wspawania DN 25 003 H6910
1)
Zawiera akcesoria do przemontowania rurki impulsowej na regulatorze pilotującym z połączenia wewnętrznego (dostarczanego
fabrycznie) na połączenie za pośrednictwem króćca zewnętrznego
VD . J A . M 7.49 © Danfoss 08/2015
Zestaw do montażu rurki impulsowej
1)
003G1599
9
Arkusz informacyjny Pilotowy reduktor ciśnienia z funkcją bezpieczeństwa PCVSD (PN 16, 25)
Zamawianie
Przykład 2:
Pilotowy reduk tor ciśnienia z
funkcją bezpieczeństwa;
kVS320; PN 16; zakres nastawy
1-5bar; t
140°C; kołnierz;
max.
- 1× zestaw montażowy
PCV-VFG 21 DN 150
Nr kat.: 00 3G1505
- 1× regulator pilotujący
SAVD DN 40
Nr kat.: 003H6706
- 1×
zestaw do montażu rurki
impulsowej
Nr kat.: 00 3G1599
DN 150;
DN 150-250
Zestaw montażowy PCV-VFG 21 — regulator główny, element sterujący, zawory dławiące, rurki impulsowe
DN k
(mm) (m3/h) (°C) (bar)
150 320
200 450
250 630 003G15 07
150 320
200 450
250 630 003G15 27
DN 40
Rurka impulsowa
t
VS
maks.
140
Miedź
Stal nierdzewna Ø 10 × 0,8 × 1500 mm
PN Króciec
16
Kołnier z EN 1092-2
25
Ø 6 × 1 × 3000 mm
Ø 10 × 1 × 1500 mm
Δp
maks.
12 003G1505
10
12 003 G1525
10
Nr kat.
003G150 6
003G152 6
Regulator pilotowy SAVD
DN kVSt
(mm) (m3/h) (°C) (bar) (bar)
40 16 150 25 Kołnierz EN 1092-2
Zestaw do montażu rurki impulsowej
1)
Zawiera akcesoria do przemontowania rurki impulsowej na regulatorze pilotującym z połączenia wewnętrznego (dostarczanego
fabrycznie) na połaczenie za pośrednictwem króćca zewnętrznego
maks.
PN Króciec
1)
Zakres nastawy Δp
1-5
3-12 003H6709
Δp
maks.
16
Nr kat.
003H 6706
003G1599
10
VD . J A . M 7.49 © Danfoss 08/2015
DEN-SMT/SI
Arkusz informacyjny Pilotowy regulator upustowy ciśnienia PCVA (PN 16, 25, 40)
PCVA
Pilotowy regulator
upustowy ciśnienia
Element
sterujący
Regulator główny
Regulator
pilotujący
T
= 150°C / 140°C
max.
T
= 200°C
max.
Zamawianie
Przykład 1:
Pilotowy regulator upustowy
ciśnienia; DN 100; kVS 125; PN 16;
zakres nastawy 1-4,5 bar;
t
150°C; kołnierz;
max.
- 1× zestaw montażowy
PCV-VFG 21 DN 100
Nr kat.: 00 3G1573
- 1× regulator pilotujący
AVA DN 25
Nr kat.: 00 3H6616
- 1× złączki do wspawania DN 25
Nr kat.: 00 3H6910
- 1×
Zestaw do montażu rurki
impulsowej
Nr kat.: 00 3G1599
DN 100 -125
Zestaw montażowy PCV-VFG 21 — regulator główny, element sterujący, zawór dławiący, rurki impulsowe
DN k
(mm) (m3/h) (°C) (bar)
100 125
125 160 00 3G1574
100 125
125 160 003 G1524
100 125
DN 25
1)
Regulator pi lotujący również musi być o kreślony jako PN 40
Regulator pilotujący AVA
1)
W przyp adku regulatora pilotują cego PN 40 zamiast regulatora AVA należ y zastosować regulator AFA VFG 2 PN 40 DN 25
2)
Zawiera akcesoria do przemontowania rurki impulsowej na regulatorze pilotującym z połączenia wewnętrznego (dostarczanego
fabrycznie) na połączenie za pośrednictwem króćca zewnętrznego
125 160
Rurka impulsowa
1)
DN k
(mm) (m3/h) (°C)
Złączki do wspawania DN 25 003 H6910
Zestaw do montażu rurki impulsowej
VStmax.
25 8,0 150 25
t
VS
max.
150
Miedź
Stal nierdzewna Ø 10 × 0,8 × 1500 mm
PN Króciec
16
25
40
PN Króciec
Walcowy gw int
zewnętr zny,
zgodnie z D IN
2)
Kołnier z EN 1092-2 15
Ø 6 × 1 × 3000 mm
Ø 10 × 1 × 1500 mm
ISO 228/1
G 1¼ A
Δp
max.
Zakres nastawy Δp
(bar) (bar)
1-4, 5
3-12 003H6622
Δp
max.
20
Nr kat.
003G1573
003G152 3
Na
zamówienie
Nr kat.
003H6 616
003G1599
1)
DEN-SMT/SI
VD . J A . M 7.49 © Danfoss 08/2015
11
Arkusz informacyjny Pilotowy regulator upustowy ciśnienia PCVA (PN 16, 25, 40)
Zamawianie
Przykład 2:
Pilotowy regulator upustowy
ciśnienia; DN 150; kVS 320; PN 16;
zakres nastawy 1-4,5 bar;
t
140°C; kołnierz;
max.
- 1× zestaw montażowy
PCV-VFG 21 DN 150
Nr kat.: 003G1505
- 1× regulator pilotujący
AVA DN 40
Nr kat.: 003H6627
- 1×
zestaw do montażu rurki
impulsowej
Nr kat.: 00 3G1599
DN 150-250
Zestaw montażowy PCV-VFG 21 — regulator główny, element sterujący, zawory dławiące, rurki impulsowe
DN k
(mm) (m3/h) (°C) (bar)
150 320
200 450
250 630 003G15 07
150 320
200 450
250 630 003G15 27
DN 40
Rurka impulsowa
t
VS
max.
PN Króciec
16
140
Kołnier z EN 1092-2
25
Miedź
Ø 6 × 1 × 3000 mm
Ø 10 × 1 × 1500 mm
Stal nierdzewna Ø 10 × 0,8 × 1500 mm
Δp
max.
Nr kat.
12 003G1505
10
003G150 6
12 003 G1525
10
003G152 6
DN 150-250
Zestaw montażowy PCV-VFG 2 — regulator główny, element sterujący, zawory dławiące, naczynia
kondensacyjne, rurki impulsowe
DN k
(mm) (m3/h) (°C) (bar)
150 320
200 450
250 630
150 320
200 450
250 630
150 320
DN 40
3,0 l (2 ×)
200 450
250 630
Rurka impulsowa
1)
Regulator pi lotujący z nacz yniem kondensacyjnym ró wnież musi być na PN 40
t
VS
max.
PN Króciec
150 16
25
Kołnier z EN 1092-2
200
40
Miedź Ø 10 × 1 × 1500 mm
Stal nierdzewna Ø 10 × 0,8 × 1500 mm
Δp
max.
Nr kat.
12
Na
10
zamówienie
12
Na
10
zamówienie
12
Na
10
zamówienie
1)
Regulator pilotujący AVA
DN kVSt
(mm) (m3/h) (°C) (bar) (bar)
40 16 150 25 Kołnierz EN 1092-2
Zestaw do montażu rurki impulsowej
1)
W przyp adku regulatora pilotują cego PN 40 zamiast regulatora AVA należ y zastosować regulator AFA VFG 2 PN 40 DN 40 ora z jedno
naczynie kondensacyjne V3
2)
W przypad ku temperatur Tmax. = 140 … 200°C zami ast regulatora AVA należy zastosować re gulator AFA VFG 2 PN 16/25/40 DN 40,
przedłuża cz trzpienia ZF4 lub ZF5 oraz jed no naczynie konde nsacyjne V3
3)
Zawiera akcesoria do przemontowania rurki impulsowej na regulatorze pilotującym z połaczenia wewnętrznego (dostarczanego
1)2)
maks.
PN Króciec
Zakres nastawy Δp
1-4, 5
3-12 003H6630
2)
Δp
16
maks.
Nr kat.
003H6627
003G1599
fabrycznie) na połączenie za pośrednictwem króćca zewnętrznego
12
VD . J A . M 7.49 © Danfoss 08/2015
DEN-SMT/SI
Arkusz informacyjny Pilotowy regulator upustowy ciśnienia z funkcją bezpieczeństwa PCVSA (PN 16, 25)
PCVSA
Pilotowy regulator
upustowy ciśnienia z funkcją
bezpieczeństwa (PN 16, 25)
Zamawianie
Przykład 1:
Pilotowy regulator upustowy
ciśnienia z funkcją bezpieczeństwa;
DN 100; kVS 125; PN16; zakres
nastawy 1-4,5 bar; t
kołnierz;
- 1× zestaw montażowy
PCV-VFG 21 DN 100
Nr kat.: 00 3G1573
- 1× regulator pilotujcy SAVA DN 25
Nr kat.: 003H6677
- 1× złączki do wspawania DN 25
Nr kat.: 003 H6910
- 1×
zestaw do montażu rurki
impulsowej
Nr kat.: 00 3G1599
150 °C;
max.
T
= 150°C / 140°C
max.
Regulator główny
Element
sterujący
Regulator pilotujący
DN 100 -125
Zestaw montażowy PCV-VFG 21 — regulator główny, element sterujący, zawór dławiący,
rurki impulsowe
DN k
(mm) (m3/h) (°C) (bar)
100 125
125 160 00 3G1574
100 125
125 160 003 G1524
DN 25
Rurka impulsowa
VS
Miedź
Stal nierdzewna
t
150
max.
PN Króciec
16
Kołnier z EN 1092-2 15
25
Ø 6 × 1 × 3000 mm
Ø 10 × 1 × 1500 mm
Ø 10 × 0,8 × 1500 mm
Δp
max.
Nr kat.
003G1573
003G152 3
Regulator pilotujący SAVA
DN k
(mm) (m3/h) (°C)
Złączki do wspawania DN 25 003 H6910
Zestaw do montażu rurki impulsowej
1)
Zawiera akcesoria do przemontowania rurki impulsowej na regulatorze pilotującym z połączenia wewnętrznego (dostarczanego
fabrycznie) na połączenie za pośrednictwem króćca zewnętrznego
VStmax.
25 8,0 150 25
PN Króciec
Walcowy gw int
zewnętr zny,
zgodnie z D IN ISO
228/1
1)
Zakres nastawy Δp
(bar) (bar)
1-4, 5
G 1¼ A
3-12 003H6683
Δp
max.
Nr kat.
003H 6677
20
003G1599
DEN-SMT/SI
VD . J A . M 7.49 © Danfoss 08/2015
13
Arkusz informacyjny Pilotowy regulator upustowy ciśnienia z funkcją bezpieczeństwa PCVSA (PN 16, 25)
Zamawianie
Przykład 2:
Pilotowy regulator upustowy
ciśnienia z funkcją bezpieczeństwa;
DN 150; kVS 320; PN16; zakres
nastawy 1-4,5 bar; t
kołnierz;
- 1× zestaw montażowy
PCV-VFG 21 DN 150
Nr kat.: 003G1505
- 1× regulator pilotujący
SAVA DN 40
Nr kat.: 003H6688
- 1×
zestaw do montażu rurki
impulsowej
Nr kat.: 00 3G1599
max.
140 °C;
DN 150-250
Zestaw montażowy PCV-VFG 21 — regulator główny, element sterujący, zawory dławiące,
rurki impulsowe
DN k
(mm) (m3/h) (°C) (bar)
150 320
200 450
250 630 003G15 07
150 320
200 450
250 630 003G15 27
DN 40
Rurka impulsowa
t
VS
max.
140
Miedź
Stal nierdzewna Ø 10 × 0,8 × 1500 mm
PN Króciec
16
Kołnier z EN 1092-2
25
Ø 6 × 1 × 3000 mm
Ø 10 × 1 × 1500 mm
Δp
max.
12 003G1505
10
12 003 G1525
10
Nr kat.
003G150 6
003G152 6
Regulator pilotujący SAVA
DN k
(mm) (m3/h) (°C) (bar) (bar)
Zestaw do montażu rurki impulsowej
1)
Zawiera akcesoria do przemontowania rurki impulsowej na regulatorze pilotującym z połączenia wewnętrznego (dostarczanego
fabrycznie) na połączenie za pośrednictwem króćca zewnętrznego
VStmax.
40 16 150 25 Kołnierz EN 1092-2
PN Króciec
1)
Zakres nastawy Δp
1-4, 5
3-12 003 H6691
Δp
max.
16
Nr kat.
003H6688
003G1599
14
VD . J A . M 7.49 © Danfoss 08/2015
DEN-SMT/SI
Arkusz informacyjny Pilotowy regulator przepływu PCVQ (PN 10, 25, 40)
PCVQ
Pilotowy regulator
przepływu (PN 10, 25, 40)
Zamawianie
Przykład 1:
Pilotowy regulator przepływu;
DN100; kVS 125; PN 16; ogranicznik
przepływu ∆pb 0,2 bar; t
kołnierz;
- 1× zestaw montażowy
PCV-VFQ 21 DN 100
Nr kat.: 00 3G1533
- 1× regulator pilotujący
AVP-F DN 25
Nr kat.: 003H 6335
- 1× złączki do wspawania DN 25
Nr kat.: 00 3H6910
- 1×
zestaw do montażu rurki
impulsowej
Nr kat.: 00 3G1599
max.
150 °C;
Montaż na rurociągu zasilającym lub powrotnym
Regulator główny
T
= 150°C / 140°C
max.
Element
sterujący
Regulator pilotujący
DN 100 -125
Zestaw montażowy PCV-VFQ 21 — regulator główny, element sterujący, zawór dławiący,
rurki impulsowe
DN k
(mm) (m3/h) (°C) (bar) Δpb 0,2 bar Δpb 0,5 bar
100 125
125 160 8-80 12-120 0 03G153 4
100 125
125 160 8-80 12-120 0 03G154 4
100 125
125 160 8-80 12-120
DN 25
Rurka impulsowa
1)
Regulator pi lotujący również musi być n a PN 40
VS
Miedź
Stal nierdzewna
t
150
max.
PN Króciec
16
Kołnier z EN
25
40
1092-2
Ø 6 × 1 × 3000 mm
Ø 10 × 1 × 1500 mm
Ø 10 × 0,8 × 1500 mm
Δp
Zakre s przepły wu (m3/h)
max.
6-63 9-90 003G1533
15
6-63 9-90 003 G1543
6-63 9-90
Nr kat.
Na
zamówienie
1)
Regulator pilotujący AVP-F
DN k
(mm) (m3/h) (°C)
25 8,0 150 25
Złączki do wspawania DN 25 003 H6910
Zestaw do montażu rurki impulsowej
1)
W przyp adku regulatora pilotują cego PN 40 zamiast regulatora AVP- F należy zastosować regu lator AFP-F VFG 2 PN 40 DN 25
2)
Zawiera akcesoria do przemontowania rurki impulsowej na regulatorze pilotującym z połączenia wewnętrznego (dostarczanego
fabrycznie) na połączenie za pośrednictwem króćca zewnętrznego
1)
VStmax.
PN Króciec
Walcowy gwint
zewnętrzny,
zgodnie z DIN
ISO 228/1
2)
G 1¼ A
Δp
b
(bar) (bar)
0,2
0,5 003H6 341
Δp
max.
20
Nr kat.
003H6335
003G1599
DEN-SMT/SI
VD . J A . M 7.49 © Danfoss 08/2015
15
Arkusz informacyjny Pilotowy regulator przepływu PCVQ
Zamawianie
Przykład 2:
Pilotowy regulator przepływu;
DN150; kVS 320; PN 16; ogranicznik
przepływu ∆pb 0,2 bar; t
kołnierz;
max.
140 °C;
- 1× zestaw montażowy
PCV-VFQ 21 DN 150
Nr kat.: 003G1535
- 1× regulator pilotujący
AVP-F DN 40
Nr kat.: 003H6385
- 1×
zestaw do montażu rurki
impulsowej
Nr kat.: 003G1599
DN 150-250
Zestaw montażowy PCV-VFQ 21 — regulator główny, element sterujący, zawory dławiące, rurki impulsowe
DN k
(mm) (m3/h) (°C) Δpb 0,2 bar Δpb 0,5 bar (bar)
150 320
200 450 20-18 0 30 -280
250 630 25-250 40-380 003G1537
150 320
200 450 20 -180 30 -280
250 630 25-250 40-380 003 G1547
DN 40
Rurka impulsowa
VS
Miedź
Stal nierdzewna
t
max.
140
PN Króciec
16
Kołnier z EN
1092-2
25
Ø 6 × 1 × 3000 mm
Ø 10 × 1 × 1500 mm
Ø 10 × 0,8 × 1500 mm
Zakre s przepły wu (m3/h) Δp
max.
Nr kat.
15-14 5 25-220 12 0 03G1535
003G153 6
10
15-14 5 25-220 12 0 03G154 5
003G154 6
10
Regulator pilotujący AVP-F
DN k
(mm) (m3/h) (°C) (bar) (bar)
VStmax.
PN Króciec
40 16 150 25 Kołnierz EN 1092-2
Zestaw do montażu rurki impulsowej
1)
Zawiera akcesoria do przemontowania rurki impulsowej na regulatorze pilotującym z połączenia wewnętrznego (dostarczanego
fabrycznie) na połączenie za pośrednictwem króćca zewnętrznego
1)
Δp
b
0,2
0,5 003H 6391
Δp
max.
16
Nr kat.
003H6385
003G1599
16
VD . J A . M 7.49 © Danfoss 08/2015
DEN-SMT/SI
Arkusz informacyjny Pilotowy regulator różnicy ciśnień i przepływu PCVPQ (PN 16, 25, 40)
PCVPQ
Pilotowy regulator różnicy
ciśnień i przepływu
Zamawianie
Przykład 1:
Pilotowy regulator różnicy ciśnień i
przepływu; DN 100; kVS 125; PN 16;
zakres nastawy 0,2-1,0 bar;
ogranicznik przepływu ∆pb 0,2 bar;
t
150°C; kołnierz;
max.
- 1× zestaw montażowy
PCV-VFQ 21 DN 100
Nr kat.: 00 3G1533
- 1× regulator pilotujący
AVP DN 25
Nr kat.: 003H 6319
- 1× regulator pilotując y
AVP-F DN 25
Nr kat.: 003H 6335
- 2× złączki do wspawania DN 25
Nr kat.: 00 3H6910
- 2×
zestaw do montażu rurki
impulsowej
Nr kat.: 00 3G1599
Montaż na rurociągu powrotnym
Regulator główny
Element
sterujący
Regulatory pilotujący
T
= 150°C / 140°C
max.
Montaż na rurociągu zasilającym
Regulator główny
Element
sterujący
Regulatory pilotujący
DN 100 -125
Zestaw montażowy PCV-VFQ 21 — regulator główny, element sterujący, zawór dławiący,
rurki impulsowe
DN k
(mm) (m3/h) (°C) (bar) Δpb 0,2 bar Δpb 0,5 bar
100 125
125 160 8-80 12-120 0 03G153 4
100 125
125 160 8-80 12-120 0 03G154 4
100 125
125 160 8-80 12-120
DN 25
Rurka impulsowa
1)
Regulator pi lotujący również musi być n a PN 40
VS
Miedź
Stal nierdzewna
t
150
max.
PN Króciec
16
Kołnier z EN
25
40
1092-2
Ø 6 × 1 × 3000 mm
Ø 10 × 1 × 1500 mm
Ø 10 × 0,8 × 1500 mm
Δp
Zakre s przepły wu (m3/h)
max.
6-63 9-90 003G1533
15
6-63 9-90 003 G1543
6-63 9-90
Nr kat.
Na
zamówienie
Regulator pilotujący AVP 1) — do regulacji różnicy ciśnień
G 1¼ A
Zakres nastawy Δp
(bar) (bar)
0, 2-1,0
0,3-2, 0 003H6329
1-5
3-12
DN k
(mm) (m3/h) (°C)
Złączki do wspawania DN 25 003 H6910
1)
W przyp adku regulatora pilotują cego PN 40 zamiast regulatora AVP nale ży zastosować regulator AFP VFG 2 PN 4 0 DN 25
2)
Zawiera akcesoria do przemontowania rurki impulsowej na regulatorze pilotującym z połączenia wewnętrznego (dostarczanego
fabrycznie) na połączenie za pośrednictwem króćca zewnętrznego
Zestaw do montażu rurki impulsowej
VStmax.
25 8,0 150 25
PN Króciec
Walcow y
gwint
zewnętrzny,
zgodnie z
ISO 228/1
2)
Δp
max.
20
Nr kat.
003 H6319
Na
zamówienie
003G1599
1)
DEN-SMT/SI
VD . J A . M 7.49 © Danfoss 08/2015
17
Arkusz informacyjny Pilotowy regulator różnicy ciśnień i przepływu PCVPQ (PN 16, 25, 40)
Zamawianie Regulator pilotujący AVP-F 1) — do regulacji przepływu
Δp
b
(bar) (bar)
0,2
0,5 003H6 341
Zakres nastawy Δp
0, 2-1,0
0,3-2, 0 003H6379
1-5
3-12
Przykład 2:
Pilotowy regulator różnicy ciśnień i
przepływu; DN 150; kVS 320; PN 16;
zakres nastawy 0,2-1,0 bar;
ogranicznik przepływu ∆pb 0,2 bar;
t
140°C; kołnierz;
max.
- 1× zestaw montażowy
PCV-VFQ 21 DN 150
Nr kat.: 003G1535
- 1× regulator pilotujący
AVP DN 40
Nr kat.: 003 H6373
- 1× regulator pilotujący
AVP-F DN 40
Nr kat.: 003H6385
- 2×
zestaw do montażu rurki
impulsowej
Nr kat.: 00 3G1599
DN k
(mm) (m3/h) (°C)
VStmax.
PN Króciec
Walcow y
gwint
25 8,0 150 25
zewnętrzny,
G 1¼ A
zgodnie z
ISO 228/1
Złączki do wspawania DN 25 003H 6910
Zestaw do montażu rurki impulsowej
1)
W przyp adku regulatora pilotują ceg PN 40 zamiast regulatora AVP-F n ależy zastosować regula tor AFP-F VFG 2 PN 40 DN 25
2)
Zawiera akcesoria do przemontowania rurki impulsowej na regulatorze pilotującym z połączenia wewnętrznego (dostarczanego
2)
fabrycznie) na połączenie za pośrednictwem króćca zewnętrznego
DN 150-250
Zestaw montażowy PCV-VFQ 21 — regulator główny, element sterujący, zawory dławiące, rurki
impulsowe
DN k
(mm) (m3/h) (°C) Δpb 0,2 bar Δpb 0,5 bar (bar)
150 320
200 450 20 -180 30 -280
250 630 25-250 40-380 003G1537
150 320
200 450 20 -180 30 -280
250 630 25-250 40-380 003 G1547
DN 40
Rurka impulsowa
VS
Miedź
Stal nierdzewna
t
140
max.
PN Króciec
16
Kołnier z EN
1092-2
25
Ø 6 × 1 × 3000 mm
Ø 10 × 1 × 1500 mm
Ø 10 × 0,8 × 1500 mm
Zakre s przepły wu (m3/h) Δp
15-14 5 25-220 12 0 03G1535
15-14 5 25-220 12 0 03G154 5
Regulator pilujący AVP — do regulacji różnicy ciśnień
DN kVSt
(mm) (m3/h) (°C) (bar) (bar)
40 16 150 25 Kołnierz EN 1092-2
Zestaw do montażu rurki impulsowej
1)
Zawiera akcesoria do przemontowania rurki impulsowej na regulatorze pilotowym z połączenia wewnętrznego (dostarczanego
fabrycznie) na zpołączeniee za pośrednictwem króćca zewnętrznego
max.
PN Króciec
1)
Δp
20
Δp
max.
max.
10
10
max.
16
Nr kat.
003H6335
003G1599
Nr kat.
003G153 6
003G154 6
Nr kat.
003H6373
Na
zamówienie
003G1599
Regulator pilotujący AVP-F — do regulacji przepływu
DN kVSt
(mm) (m3/h) (°C) (bar) (bar)
max.
PN Króciec
40 16 150 25 Kołnierz EN 1092-2
Zestaw do montażu rurki impulsowej
1)
Zawiera akcesoria do przemontowania rurki impulsowej na regulatorze pilotującym z połączenia wewnętrznego (dostarczanego
1)
fabrycznie) na połączenie za pośrednictwem króćca zewnętrznego
18
VD . J A . M 7.49 © Danfoss 08/2015
Δp
b
0,2
0,5 003H 6391
Δp
max.
Nr kat.
003H6385
16
003G1599
DEN-SMT/SI
Arkusz informacyjny Pilotowy reduktor ciśnienia do pary PCVDS (PN 16, 25, 40)
PCVDS
Pilotowy reduktor ciśnienia
do pary (PN 16, 25, 40)
Zamawianie
Te regulatory są dostępne na
zamówienie. Podczas zamawiania
należy określić:
czynnik, DN, k
Tmax., maksymalną różnicę ciśnień
, PN, zakres nastawy,
VS
T
= 200°C / 300°C
max.
Regulator główny
Element
sterujący
Naczynia
kondensacyjne
Regulator pilotujący
t
200°C t
max. Czynnika
k
DN
VS
(m3/h) (bar) (bar) (bar) (bar)
100 125 100
125 160 125
150 320 230
200 450 320
250 630 420
1)
Wersja z wbudowa nym rozdzielaczem prze pływu, zape wniającym redukcję ha łasu
1)
1)
1)
25/40
1)
1)
Zakres nastawy ΔpMaks. różnic a
PN
1-5
3-12
3-12
8-16
ciśnień Δp
300°C
max. Czynnika
Zakres nastawy ΔpMaks. różnic a
max.
ciśnień Δp
max.
15
15
10
3-12
8-16
12
10
10
DEN-SMT/SI
VD . J A . M 7.49 © Danfoss 08/2015
19
6
(1 revolution of spindle equals to 1 mm stroke)
Flow [l/min]
Arkusz informacyjny Zawór dławiący
Zawór dławiący

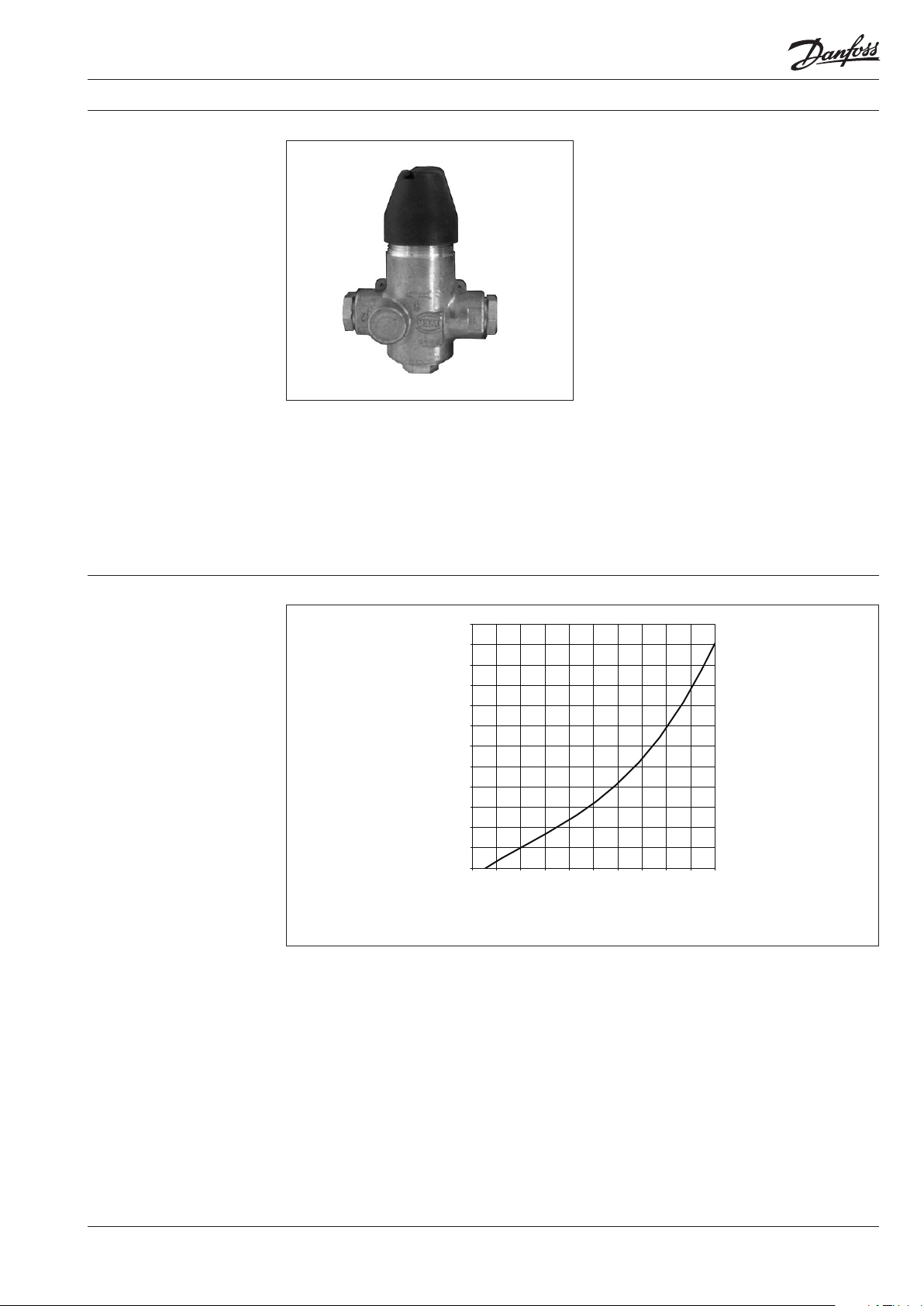

Zawór dławiący jest urządzeniem regulacyjnym
i odcinającym zamontowanym na rurkach
impulsowych podłączonych do głównego siłownika
PCV. Liczbę zastosowanych zaworów dławiących
podano w tabeli przeznaczonej dla siłownika
głównego znajdującej się w sekcji Dane techniczne.
Zadaniem zaworu dławiącego jest regulacja
prędkości przepływu przez rurkę impulsową
i w konsekwencji wpływ na czas reakcji regulatora
PCV. Wpływ na czas reakcji nie jest w pełni
określony i w dużej mierze zależy od warunków
zastosowania; może się on znacznie różnić
w przypadku różnych zastosowań.
Ogólnie:
- w wyniku otwierania zaworu (w kierunku
zgodnym z ruchem wskazówek zegara)
wzrasta czas reakcji regulatora PCV;
- w wyniku zamykania zaworu (w kierunku
przeciwnym do ruchu wskazówek zegara)
zmniejsza się czas reakcji regulatora PCV;
W przypadku całkowitego zamknięcia zaworu
pełni on rolę zaworu odcinającego.
Producent dostarcza zawór dławiący ustawiony
w pozycji całkowicie otwartej.
Dane podstawowe:
• DN 4
• wykorzystywany w przypadku rurki impulsowej
o średnicy Ø10 mm
Wykres przepływu
5
4
3
2
1
0
0 2 4 6 8 10 12 14 16 18 20
Stroke [mm] = no. of revolution
DEN-SMT/SI
VD . J A . M 7.49 © Danfoss 08/2015
20
Arkusz informacyjny Regulatory pilotowe (PN 16, 25, 40)

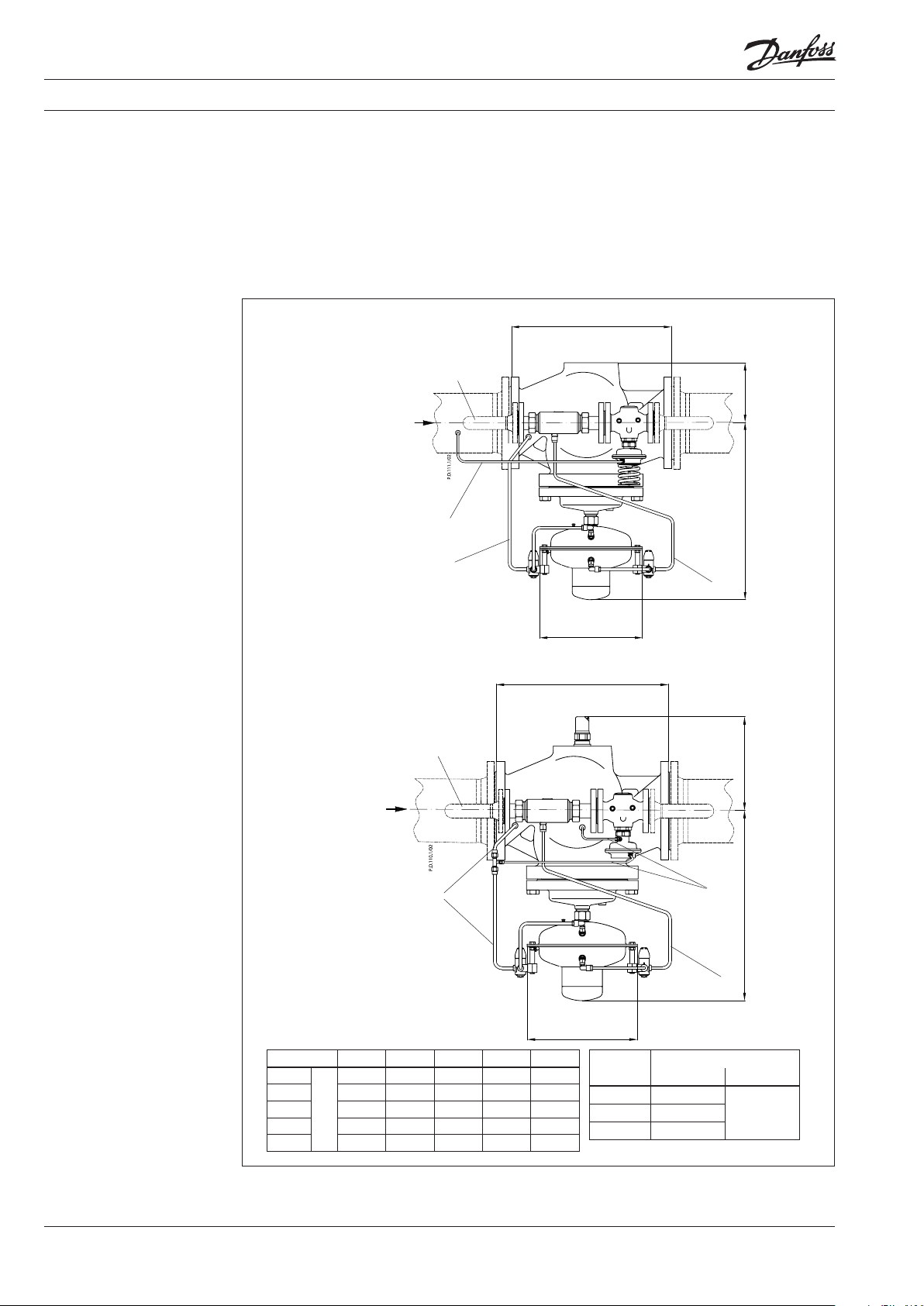

Wymiary Zarówno regulator główny, jak i regulator
pilotujący muszą być montowane wyłącznie
narurociągach poziomych, z siłownikiem
ciśnieniowym skierowanym w dół.
Rurki impulsowe (poz. 1, 2, 3) są częścią dostawy.
Ich kształt zależy od typu regulatora. W przypadku
wysokich temperatur (t
> 150/140°C) muszą
max.
być zamontowane naczynia kondensacyjne.
PCVP, (S)D, (S)A
T
150/140 DN 100-250
max
④
Położenie króćca zależy
od typu re gulatora
①
②
Szczegółowe informacje można znaleźć
w odpowiednich instrukcjach.
Elementy narysowane przerywaną linią NIE są
częścią dostawy. Rury (poz. 4) muszą zostać
przyspawane w trakcie montażu.
L
1
③
2
H
1
H
PCV(P)Q
T
150/140 DN 100-250
max
④
②
DN 100 125 150 200 250
L
1
H
1
H
2
H
3
D
1
350 400 480 600 730
530 530 619 647 697
125 125 179 237 257
mm
194 194 269 332 355
263 263 380 380 380
D
1
L
1
D
1
impulsowe
Rurki
①
②
③
①
③
T
max
200 °C 300 °C
Cu Ø 6 × 1
SS Ø 10 × 0,8
Cu Ø 10 × 1
SS Ø 10 × 0,8
3
H
1
H
21
VD . J A . M 7.49 © Danfoss 08/2015
DEN-SMT/SI
Arkusz informacyjny Regulatory pilotowe (PN 16, 25, 40)

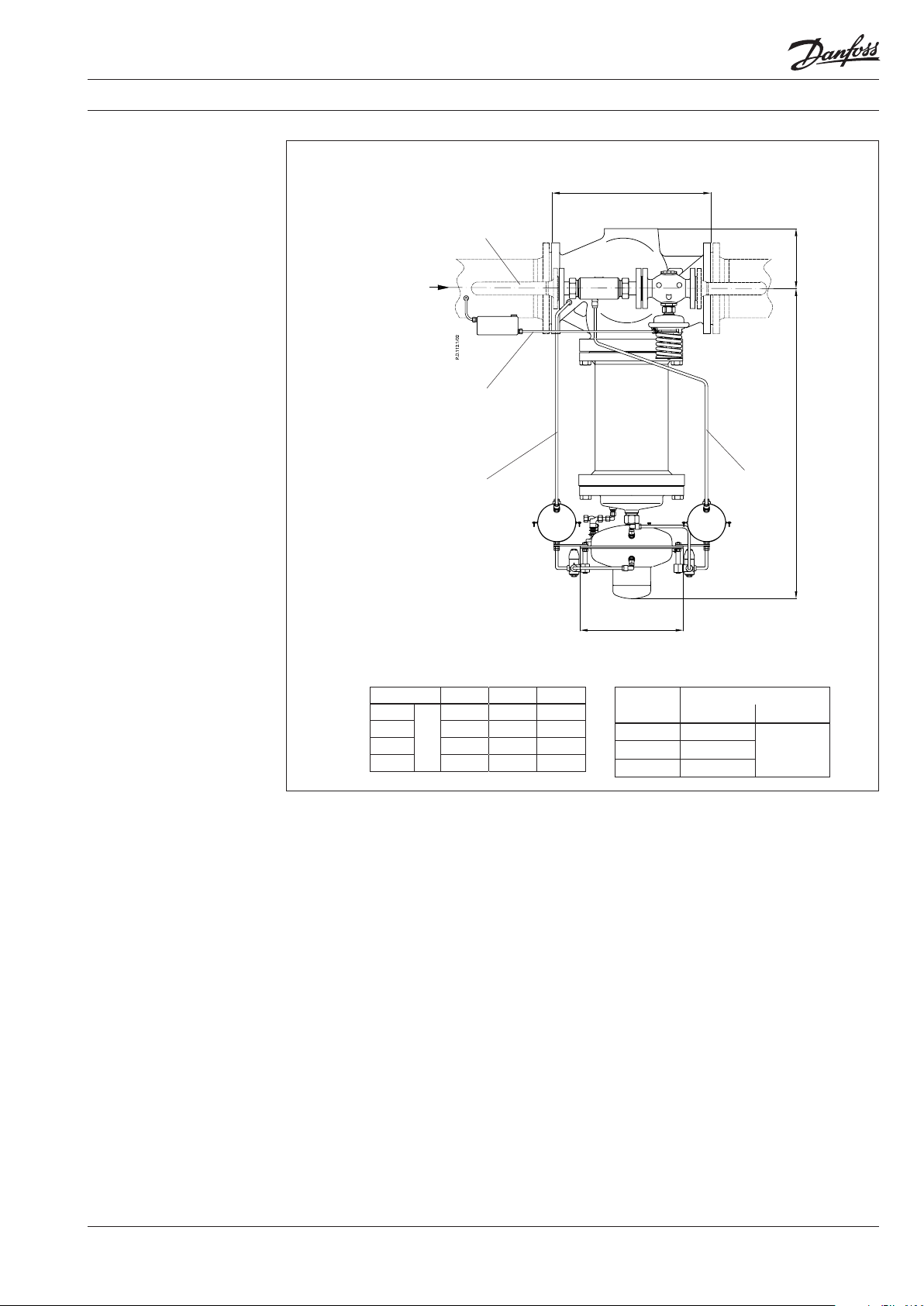

Wymiary
PCVP, D, A
T
200 DN 150-250
max
Położenie k róćca zależy od
typu regulatora
①
②
④
L
1
2
H
4
H
③
DN 150 200 250
L
1
H
2
H
4
D
1
480 600 730
169 234 254
mm
916 116 2 1494
380 380 380
D
1
Rurki
impulsowe
①
②
③
T
max.
200°C 300°C
Cu; Ø 6 × 1
SS; Ø 10 × 0,8
SS; Ø 10 × 0,8
Cu; Ø 10 × 1
DEN-SMT/SI
VD . J A . M 7.49 © Danfoss 08/2015
22
Arkusz informacyjny Regulatory pilotowe (PN 16, 25, 40)

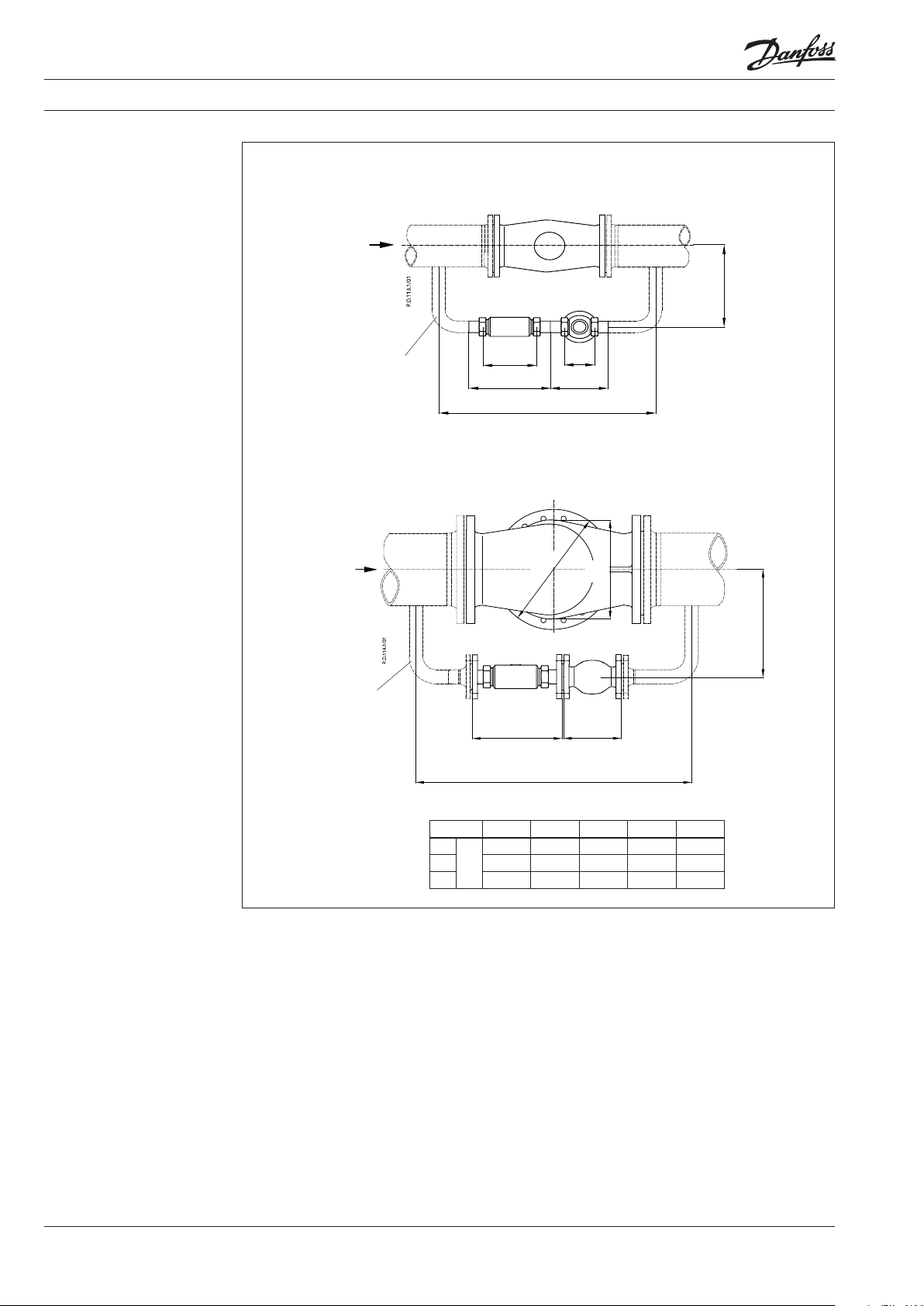

Wymiary
PCV
t
150/140; DN 100-125
max.
PCV
t
150/140; DN 150-250
max.
④
160
244
ok . 120 0
1
D
A
75
159
B
④
Rurki, poz. 4:
DN 25: rurki Ø 33,7 × 2,6
DN 40: rurki 48 ,3 × 3,2
290
ok . 120 0
DN 100 125 150 200 250
D
1
A 290 290 320 350 410
B 200 210 310 336 412
250 250 320 385 500
mm
200
A
23
VD . J A . M 7.49 © Danfoss 08/2015
DEN-SMT/SI
Arkusz informacyjny Regulatory pilotowe (PN 16, 25, 40)
24
VD . J A . M 7.49
Produced by Danfoss A/S © 08 /2015
Loading...
