Danfoss PCM CWS Operating guide [ru]

1

Модуль регулирования давления воды температуры в системе холодного

водоснабжения PCM CWS на базе контроллера Danfoss MCX08M2

Руководство по наладке и эксплуатации

2

Содержание

Схема приложения
Список компонентов

Функциональные возможности и особенности модуля

Дополнительные возможности

Описание пользовательского интерфейса

Навигация между окнами

Главный и дополнительные экраны

Описание функций

Запуск и остановка системы
Уставка давления
Алгоритмы регулирования давления
Все насосы от сети или УПП
Один из насосов от ПЧ
Все насосы от ПЧ
Насосы
Спящий режим
Принудительная остановка
Прокручивание резервных насосов

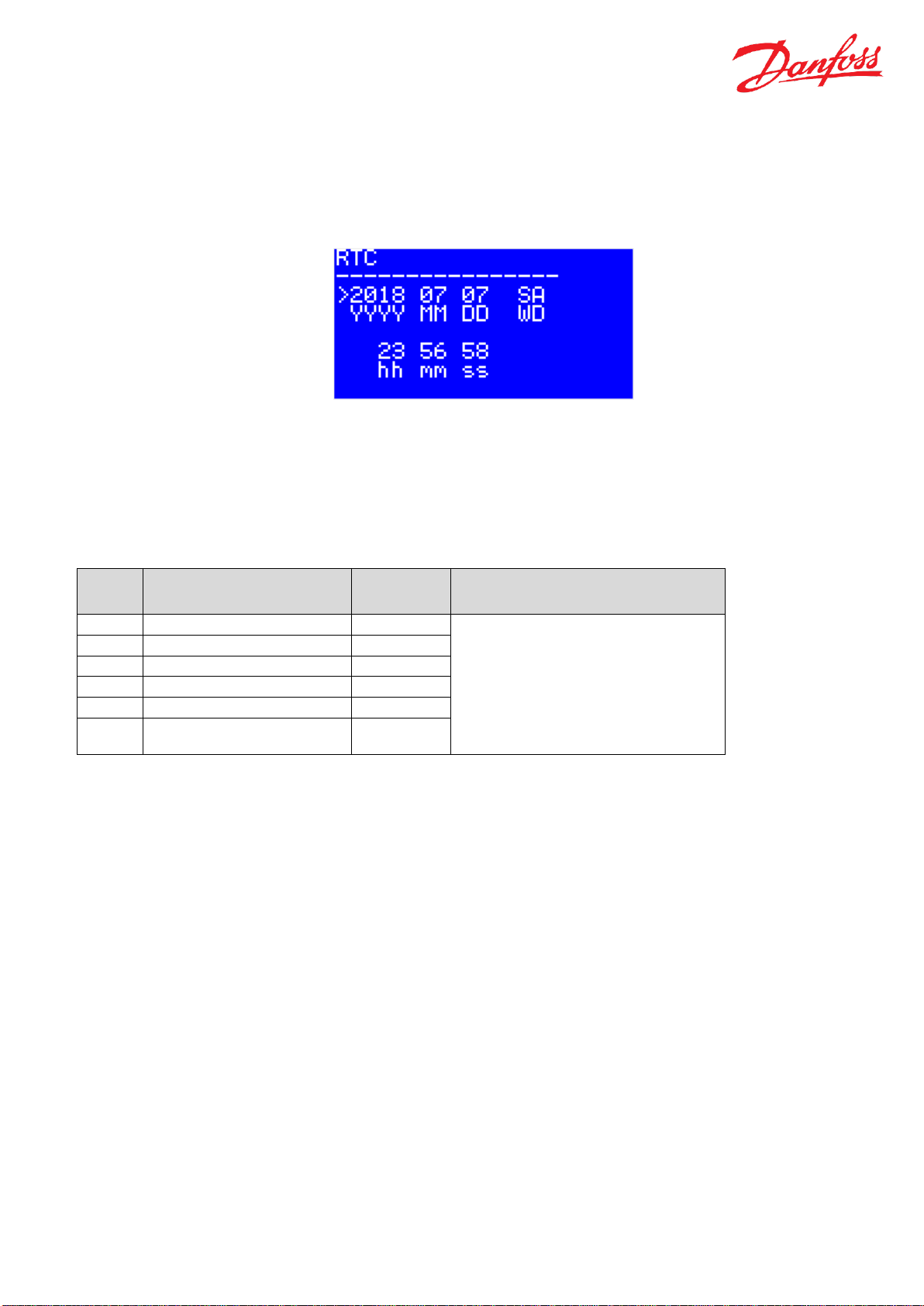

Задание времени

Описание аварий и предупреждений
Технические характеристики

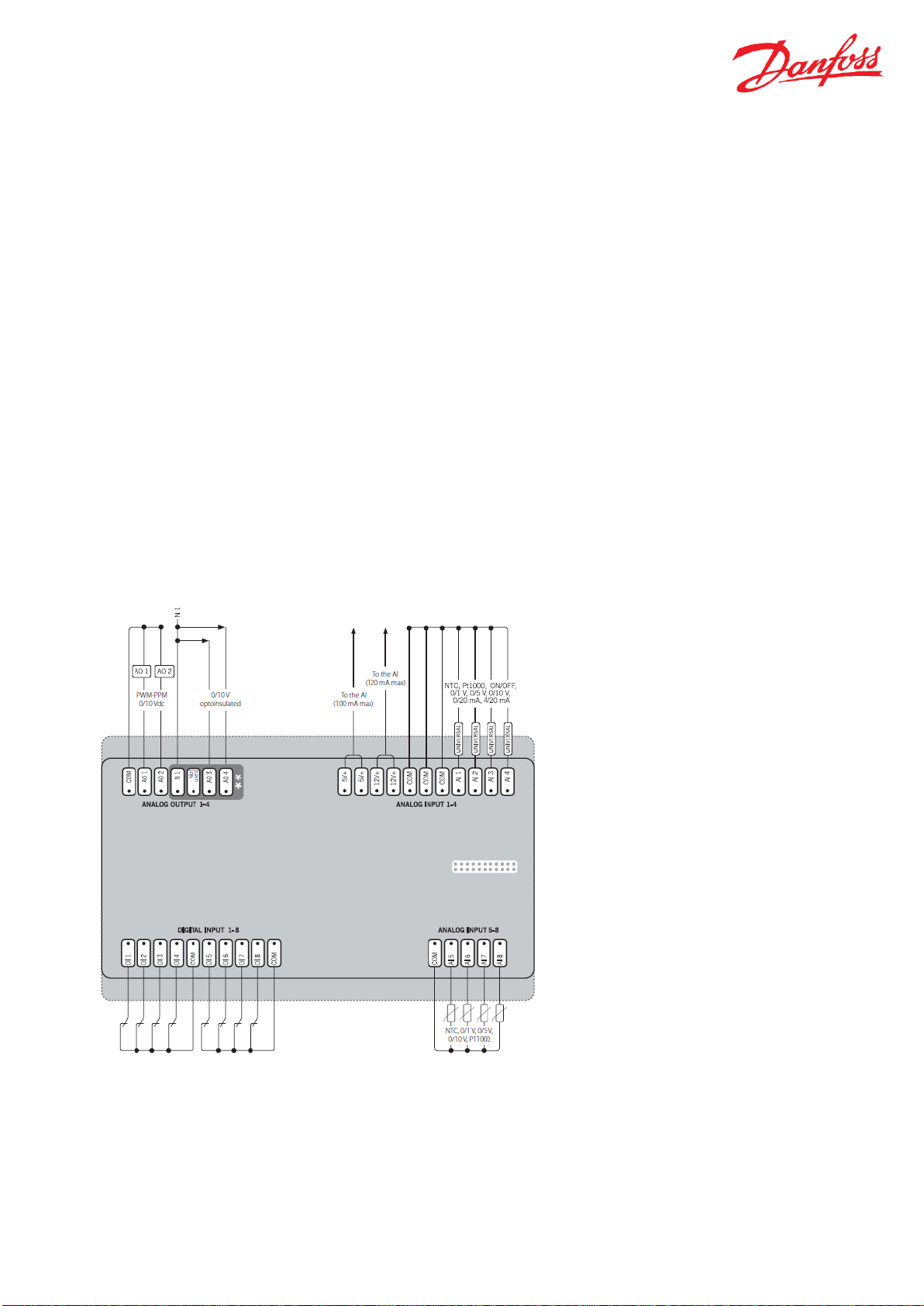

Схема контроллера

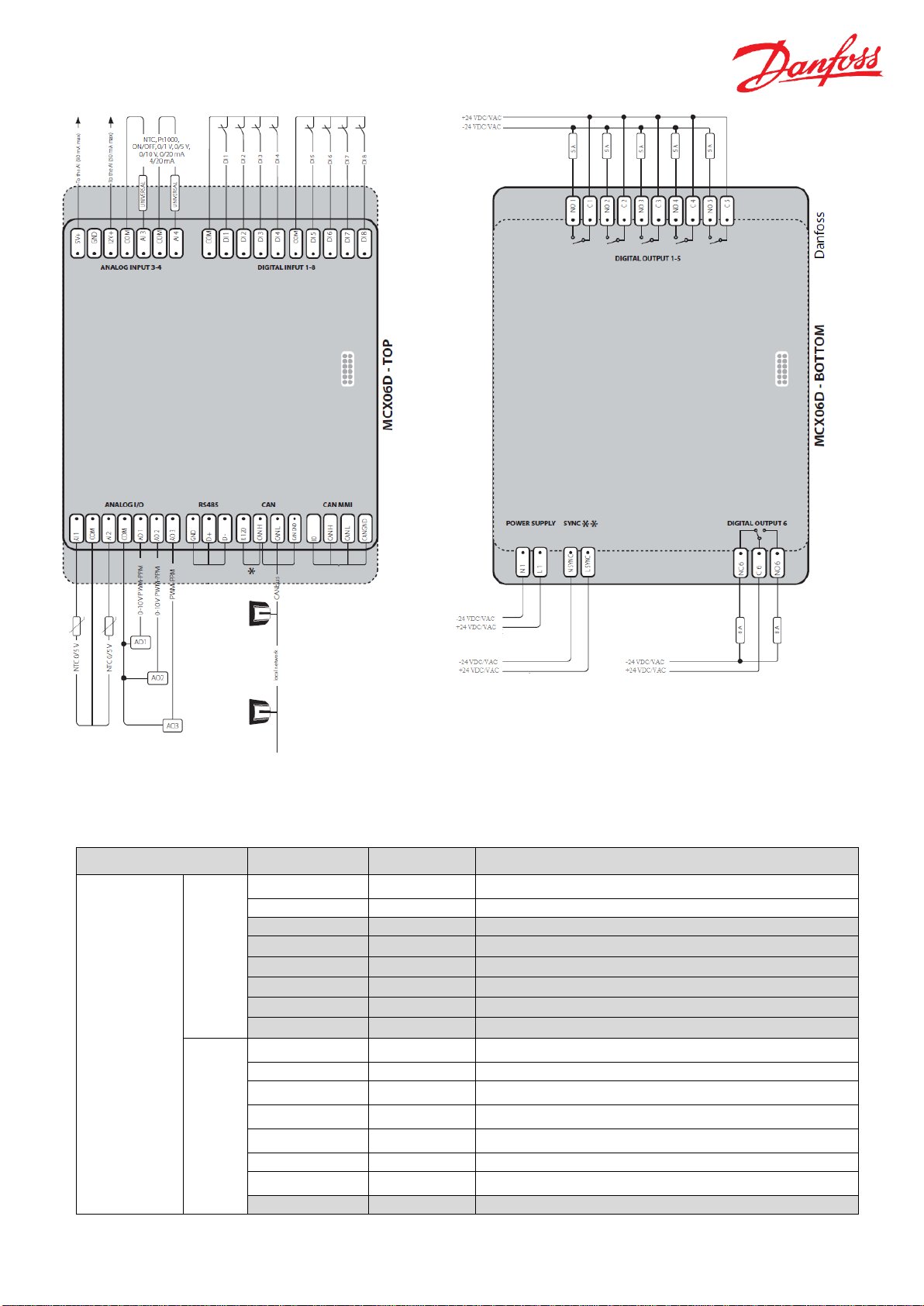

Модуль расширения

Конфигурирование входов и выходов
Аналоговый вход под термистор

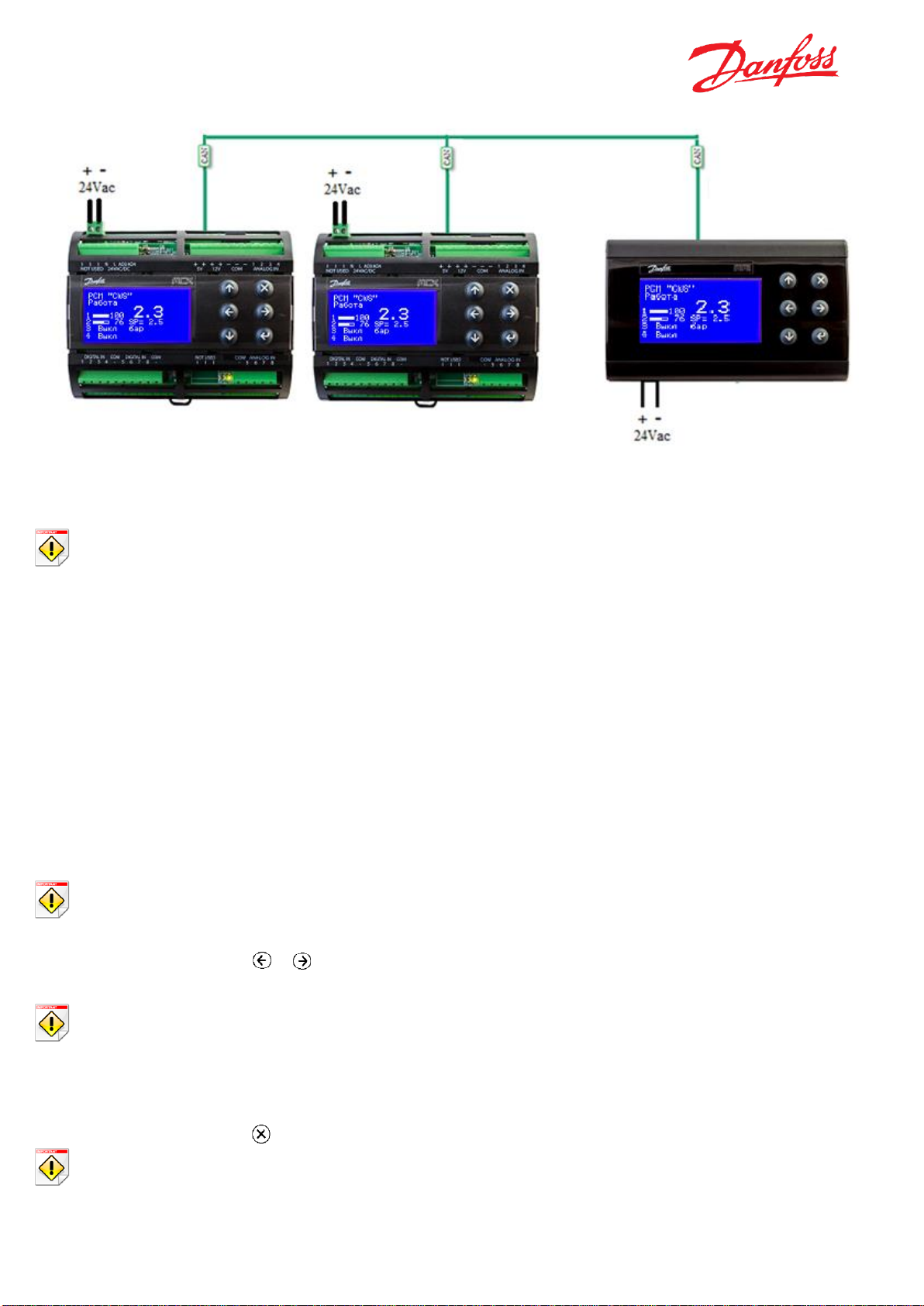

Подключение внешнего дисплея к контроллеру
Переключение между экранами контроллеров с помощью внешнего дисплея

Приложение

3

Схема приложения

Программный модуль PCM CWS обеспечивает управление системой ХВС в следующей комплектации (см.

Рис.1):

Рисунок 1. Схема приложения

Список компонентов (максимальная комплектация)

PCM CWS – модуль ХВС:
До 4х насосов;
До 4х частотных преобразователей или УПП;

S1 – реле давления для защиты от сухого хода;

S2 – датчик давления для регулирования давления;
S3 – реле давления для контроля за минимальным и максимальным давлением на выходе;
S4 - S7 – реле перепада давления насосов;
S8 – датчик давления для защиты от сухого хода;

Перечень используемых терминов и сокращений

Ведущий насос – основной насос, осуществляющий в текущий момент регулирование давления.
Дополнительный насос – основной насос, не осуществляющий в текущий момент регулирование давления.
ЖКХ – жилищное коммунальное хозяйство.
Логический старт – это параметр, предназначенный для включения или отключения работы насосной

станции на программном уровне. Используется в алгоритмах режима запуска.

Основной насос – насос, участвующий в регулировании давления в зависимости от выбранного

алгоритма.

ПЧ – устройство преобразования частоты.
Резервный насос – насос, не участвующий в регулировании давления и
используемый лишь в случае выхода из строя одного из основных.
УПП – устройство плавного пуска.

4

Физический старт – это сигнал на дискретный вход контроллера (кнопка или
тумблер включения; дискретный выход внешнего
стороннего контроллера, посылающего команду) и
используется в алгоритмах режима запуска.

ХВС – система холодного водоснабжения.
ЦТП – центральный тепловой пункт.

Программный модуль PCM CWS предназначен для регулирования выходного давления или перепада давления
на станции ХВС с каскадным подключением до четырёх насосов в одной группе.
Область применения:

- ЦТП;

- ЖКХ;

- Промышленные системы водоснабжения.

Регулирование давления может производиться как по точным показаниям давления (аналоговые датчики), так и
по дискретному сигналу от реле давления с заданием минимального и максимального допустимых давлений.
Предусмотрено несколько схем подключения насосов, в том числе с использованием преобразователей частоты

в различных конфигурациях – см. таблицы ниже.

Описание функциональных возможностей модуля PCM CWS приводится ниже в Табл.1. Большинство из
этих функций опциональны.

Функциональные возможности

Таблица 1. Перечень настраиваемых функций программного модуля

№

п.п.

Функция

Описание функции

Настраиваемый параметр

1

Запуск
программного
модуля с помощью
логического и (или)

физического старта.

Для удобства пользователя предусмотрены
различные варианты включения / выключения
программного модуля, которые могут быть
активированы из меню контроллера, по

команде Modbus (Параметр меню «Логический

старт») или путем подачи управляющего
сигнала на выбранный дискретный вход
контроллера (Переменная для входа

«Физический вход»).

Варианты запуска программного модуля:

1. Только от логического старта.

2. От физического и логического старта.

3. От физического или логического старта.

«Меню → Параметры→

Общие→ Парам запуска →

Режим запуска»

2

Автоматическое
выравнивание
ресурсов насосов по

наработке.

Регулируется заданием приоритетов
дополнительных насосов на включение.

Возможны три типа выставления приоритетов –

по часам наработки, количеству пусков и
фиксированному порядку запуска по

назначенным номерам.

Проблема ротации в случае постоянно
работающего последнего насоса решается опцией
периодической принудительной остановки

станции (п.9 ниже по таблице).

Проблема ротации постоянно подключенного
насоса с приводом от ПЧ в случае схемы №2
(один насос от ПЧ) решается опцией перехода ПЧ
(вместе с соответствующей релейной

коммутацией шкафа автоматики) – см. п. 10 ниже
по таблице.

«Меню → Параметры→
Насосы→ Общие→ Тип
сортировки»

5

3

Оптимизация
работы насосной
станции в условиях
минимального
расхода воды при
одном включенном

насосе

При активированной функции

допускается отключение последнего из

работающих насосов при превышении давления.

При деактивированной функции

единственный работающий в данный момент в
группе насос никогда не будет отключён и будет
работать на минимальных оборотах даже в случае

избыточного давления в системе.

«Меню → Параметры→
Насосы→ Общие→

"Нулевой" расход»

4

Возможность
полуавтоматическог
о режима
управления

насосами.

Реализовано два варианта ручного управления
выбранными насосами через контроллер с
сохранением функции автоматического
регулирования остальными задействованными
насосами, т.е. без отключения станции. Первый

вариант - через меню контроллера (Отображение
«Ручное»); второй вариант - путем подачи

дискретных сигналов на выбранные входа

контроллера (Отображение «Локально»).

В режиме «Ручное» можно управлять
включением и выключением насоса, а также его
скоростью, если он подключен к частотному

приводу.

В режиме «Локально» подачей дискретного
сигнала можно выводить выбранный насос в
предустановленный режим работы. При сбросе
сигнала насос возвращается в автоматический

режим.

Описанные режимы работы станции могут

быть задействованы при пуско-наладке
станции, а также при проведении ремонтно­профилактических работ с отдельными
насосами без выключения станции.

Для перевода станции в ручной режим с полным
отключением автоматики служат функции

отключения программного модуля (см. п.1 выше)

«Меню → Параметры→
Насосы→ Насос Х→ Режим

насоса Х = “Руч”»,

где Х – номер насоса.

На главном экране такой

насос отображается «Ручное»
или

Перевод в ручной режим с
помощью подачи сигналов на

дискретные входы

контроллера (переменная для

входа PumpX MCtrl, где Х –

номер насоса). На главном
экране такой насос

отображается «Локально»

5

Ручное задание

наработок насосов.

Программа позволяет через меню контроллера
вручную вносить изменения в накапливаемые
контроллером данные по наработке насосов в

часах или количестве запусков.

Эта функция может быть полезной в ситуации,
когда ресурс выбранного насосного агрегата
должен быть скорректирован после его
ремонта или замены. В дальнейшем, при
включенной функции ротации насосов, их

индивидуальные наработки усредняются.

«Меню → Параметры→
Насосы→ Насос Х→ Часы

наработки Х»,

«Меню → Параметры→

Насосы→ Насос Х→ Кол-во
запусков Х»,

где Х – номер насоса.

6

Дублирование
значения с аналог.
датчика давления
(на выходе из
группы) на аналог.
выход контроллера

0-10В.

Данная функция может быть использована для
вывода текущих показаний давления в системе

(по шкале 0-10В) на видное место, если снятие
показаний с экрана контроллера затруднено.

Переменная для ан.

выхода: PressInV.

Меню для задания шкалы

датчика:

«Меню → Входы\Выходы→
Датчик на выходе»

7

Индикация «Модуль

в работе».

На предустановленный дискретный выход
контроллера может подаваться сигнал о статусе

программного модуля – в работе или нет.

Настроить выход

контроллера на

6

переменную “CWS In

Work”.

8

Индикация работы
насосов в
автоматическом или

ручном режимах.

На предустановленные дискретные выхода
контроллера могут подаваться сигналы о статусе

отдельных насосов – находятся они в
автоматическом или ручном режиме.

Настроить выхода

контроллера

соответственно на

переменные “PumpX

ACtrl” и “PumpX MCtrl”,

где X – номер насоса.

9

Принудительная

остановка

Кратковременная остановка станции по

заданному расписанию.

«Меню → Параметры→

Насосы→
Прин.остановка»

10

Переход ПЧ по

насосам

Опциональный вариант реализации схемы
регулирования №2 (один насос от ПЧ, остальные
от сети или УПП) с управлением коммутацией
частотного привода на любой из насосов в

группе.

Переход может осуществляться:

1. При остановке всех насосов

(автоматической или принудительной) на

насос с наименьшей отработкой;

2. При аварии насоса, работающего от ПЧ;

3. При переводе насоса, работающего от ПЧ

в ручной режим.

1.«Останавливать

станцию принудительно»

= Да

«Включить переход ПЧ по

таймеру» = Да

2. «Включить переход ПЧ

при остановке» = Да

3. «Включить переход ПЧ

при переводе на ручной» =

Да

11

Прокручивание

резервных насосов

Периодическое прокручивание резервных
насосов.

«Останавливать станцию

принудительно» = Да

«Меню → Параметры→

Насосы→ Прин.остановка

→ Прокручивать

резервные насосы» = Да

12

Возможность
регулирования по

перепаду давления

При деактивированной функции регулирование
происходит по значениям с датчика S2 на выходе
из насосной группы.

При активированной функции, программой
будет использоваться разность значений с

аналоговых датчиков S2 и S8 на выходе и входе в
насосную группу.

«Меню → Параметры→

Уставка→ Регулировать
по перепаду давления»

13

Спящий режим

Опциональная остановка насосоной станции при

отсутствии расхода.

«Меню → Параметры→

Насосы→ Спящий режим»

14

Возможность смены
типа физической

величины давления

Несколько вариантов измерения давления: «бар»,

«м.в.с.» (метр водяного столба), «кПа», «кгс/см2»,

«%».

«Меню → Параметры→

Уставки→ Единица
измерения давления»

15

Мониторинг и
индикация наличия
аварий:
общесистемных,

насосов

Программный модуль обеспечивает постоянный
мониторинг, анализ и отображение различных

видов аварий и предупреждений.

По следующим основным авариям предусмотрена
возможность выведения аварийного сигнала на

дискретные выходы контроллера:

1. Насосы в аварии. Функции
дискретных выходов

(«Pump1 alarm»,
«Pump2 alarm»,
«Pump3 alarm»,
«Pump4 alarm»).

2. Система в аварии
(«Alarm»).

7

1. Система в аварии,

2. Насосы в аварии.

Дополнительные возможности

• Защита настроечных параметров паролем;

• Отображение на дисплее текущих режимов, аварий и предупреждений, значений датчиков температуры

и давления, состояний насосов;

• Отображение идентификационного номера каждого модуля на главном экране (уникальный адрес

контроллера в сети Modbus);

• Переключение с помощью одного внешнего дисплея между «слепыми» контроллерами (без дисплея),

находящимися в одной сети;

• Возможность обмена данными с ПК/коммуникационным контроллером по шине Modbus;

• Возможность расширить количество сигналов на мониторинг и управление добавлением контроллера

MCX06D в качестве модуля расширения;

• Конфигурирование программного модуля с помощью внешнего дисплея и кнопок контроллера, а

также удалённо (с помощью программы МСХ Конфигуратор, через SCADA);

• Интегрируется в блок мониторинга AK-SM800\820.

8

Описание пользовательского интерфейса

Как показано на рисунке 2, оконная структура модуля включает в себя одно главное и два дополнительных
окон:

• Главный экран. Является основным окном, загружается при включении контроллера, содержит

информацию о текущем состоянии оборудования.

• Дополнительные базовые окна. Содержат дополнительную информацию о конфигурации системы и

некоторые рабочие параметры.

• Меню параметров. Отображают части дерева меню. Активация строки приводит к переходу на

уровень ниже или выше, открытию списка параметров или вызову специальной функции. Корневой

каталог дерева называется главным меню.

• Окна просмотра и редактирования параметров. Отображают названия и значения некоторых

параметров, а также позволяют менять их значения.

• Специальные экраны. Отображают специфическую информацию.

▪ Информация о прошивке, контроллере (Главное меню → Сервис → Инфо устройство);
▪ Системное время (Главное меню → Сервис → Время конфигур) для локального изменения;
▪ Время для удаленной корректировки (Главное меню → Сервис → Дата\время со СКАДы)
▪ Окно ввода пароля (Главное меню → Вход в систему);

▪ Аварийные или предупреждающие сообщения ( с главного экрана контроллера, либо Главное

меню → Аварии → Активные);

▪ Просмотр текущих значений на входах и выходах контроллера (Главное меню → Входы/Выходы

→ Просмотр);

▪ Просмотр код и версии приложения (Главное меню → Сервис → Инфо модуля).

Навигация между окнами

Управление клавиатурой базируется на следующих принципах:

• Клавиши и , используются для перемещения по меню, пролистывания списков и изменения

значений переменных.

• Клавиша используется для перехода в нижнее подменю, подтверждения вводимого значения или

действия, а также для подтверждения изменённого значения.

• Клавиша используется для перехода в верхнее меню, аварийное меню с главного экрана, отмены

действия или возврата в предыдущее состояние.

9

Рисунок 2. Структура расположения основных экранов

Одновременно на экране может отображаться до 6 элементов. Пролистывание элементов осуществляется
кнопками: и . Активный элемент меню выделяется инверсией.

Переход из базового окна в главное меню осуществляется нажатием клавиши . Переход из главного меню
к базовому окну осуществляется нажатием клавиши

Главный и дополнительные экраны

Рисунок 3. Главный экран

Рисунок 4. Дополнительный экран 1

10

Рисунок 5. Дополнительный экран 2

Таблица 2. Специальные графические элементы

Описание функций

Запуск и остановка системы

Существует два варианта запуска модуля PCM “CWS” в работу:

1. От физического и логического старта (Режим запуска = И).

2. Только от логического старта (Режим запуска = ЛОГ).

3. От физического или логического старта (Режим запуска = ИЛИ).

Выбор нужного варианта задается параметром «CSM Режим запуска» («Лог»,«И», «ИЛИ»). Запуск через
меню или удаленно по команде Modbus контролируется переменной «Логический старт» в меню
«Параметры→ Общие → Параметры запуска. Физический старт по сигналу на дискретном входе
контроллера контролируется функцией «PhysicStart».

Таблица 3. Параметры запуска\остановки модуля

Код

Описание

Значение

Путь к параметру

DI1

Физический старт*

0 -1

Функция для дискретного входа “Physic Start”

CLS

Логический старт

0(НЕТ)-

1(ДА)

Меню контроллера

«Главное меню → Параметры → Общие →
Парам запуска»

или SCADA/BMS через Modbus

CSM

Режим запуска

0(ЛОГ),

1(И),

2(ИЛИ)

* только чтение

Знак

Описание

Место

Комментарии

Наличие хотя бы одной аварии

Главный экран

Для просмотра подробностей

нажать на кнопку

Наличие хотя бы одного

информационного сообщения

Главный экран

Модуль в спящем режиме

Главный экран

11

Уставки давления

Модуль PCM CWS может регулировать давление по датчику давления на выходе, по перепаду давления

(разность давления на входе и выходе) и по реле давления. Ниже приведены возможные применения каждого

из вариантов:

Таблица 4. Регулирование, в зависимости от схемы регулирования.

Схема управления

По одному или двум
аналоговым датчикам

насосной группы.

По контактному датчику (реле
давления для контроля
минимального и максимального

давления).

Все насосы от сети или УПП

+

Один насос от ПЧ

(с фиксированной привязкой

ПЧ к своему насосу или без)

+

_

Все насосы от ПЧ

+

_

Таблица 5. Допустимые границы значения давления.

Варианты регулирования давления

Минимальное

допустимое давление

Максимальное

допустимое давление

По сигналу с аналогового датчика на

выходе из насосной группы S2.

1. Уставка давления

минус Радиус уставки

давления – если хоть один

насос в группе управляется

по ПЧ.

2. Минимальное давление

для группы насосов,

управляемых по сети (УПП).

1.Уставка давления

плюс Радиус уставки

давления – если хоть

один насос в группе

управляется по ПЧ.

2. Максимальное
давление для группы
насосов, управляемых

по сети (УПП).

По разности сигналов с аналоговых

датчиков S2 и S8.

По контактному датчику (реле давления для

контроля минимального и максимального

давления).

Минимальное давление

Максимальное

давление

Таблица 6. Параметры для задания уставки давления

Код

Описание

Значение

Путь к параметру

CS

Уставка давления

0.0-100.0

«Главное меню → Параметры → Уставки»

CSR

Радиус уставки

давления

0.0-100.0

CSH

Максимальное

давление

0.0-100.0

CSL

Минимальное

давление

0.0-100.0

CZC

"Нулевой" расход

0- Выкл,
1- Вкл

12

RSF

Регулировать по

перепаду давления

0- Выкл,
1- Вкл

PRM

Единица измерения

давления

0-бар,
1-м.в.с.,
2- кПа,
3- кгс/см2,
4- %

Алгоритмы регулирования давления

В программном модуле PCM CWS реализованы три различные схемы управления насосным оборудованием:

1. Все насосы от сети или УПП;

2. Один насос от ПЧ, остальные – от сети или УПП;

3. Все насосы от ПЧ.

Выбор схемы происходит автоматически при задании свойств каждого из насосов.

Таблица 7. Настройки насоса 1, влияющие на вид схемы

Код

Описание

Значение

Путь к параметру

C1T

Тип насоса 1

0- Нет,

1- Сеть,

2- Част

«Главное меню → Параметры → Насосы →
Насос 1»

C1F

Функция насоса 1

0- Оснв,

1-Рзрв

Таблица 8. Общие параметры для схем

Код

Описание

Значение

№

схемы

Путь к параметру

CDT

Время задержки
включения

0-600

1,2,3

«Главное меню → Параметры → Насосы →
Общие»

CdT

Время задержки

выключения

0-600

1,2,3

CPT

Время выдержки
включения

0-600

2,3

CpT

Время выдержки

выключения

0-600

2,3

CET

Время повышения

0-600

2

CRT

Время понижения

0-600

2

CAT

Время активации

0-600

1,2,3

CML

Минимальный

выход

0-1000

2,3

CNL

Уровень включения

0-1000

2

CFL

Уровень

выключения

0-1000

2

CRS

Уровень понижения

0-1000

2

CES

Уровень повышения

0-1000

2

13

Все насосы от сети или УПП

Основной характеристикой системы в данном случае является количество работающих насосов.

Управление насосами может вестись либо по сигналу с аналогового датчика давления на выходе из группы

насосов S2, разности значений с датчиков S8 и S2 при регулировании по перепаду давления, либо по

контактному датчику (электромеханическому реле давления для контроля минимального и максимального

давления на выходе).
Давление регулируется в диапазоне от Минимального давления до Максимального давления.

Подключение дополнительного насоса осуществляется при условии, что давление в системе ниже

минимального (допустимого) давления в течение времени задержки включения.

Выключение дополнительного насоса осуществляется при условии, что давление в системе выше

максимального (допустимого) значения в течение времени задержки выключения.

Рисунок 6. Пример включения дополнительных насосов в случае прямого подключения насосов к сети или УПП.

Один из насосов от ПЧ

Ведущим насосом является насос с приводом от ПЧ. С него система стартует при включении. Остальные насосы
подключены к сети или УПП. Управление осуществляется по сигналу с аналогового датчика давления на выходе
группы насосов, либо по разности значений с датчиков на выходе из группы и входе в насосную группу.
Допустимое давление определяется диапазоном от «Уставка давления» минус «Радиус уставки давления» до

«Уставка давления» плюс «Радиус уставки давления».

Регулировка давления осуществляется за счет изменения количества работающих насосов и контроля за
скоростью ведущего насоса через ПЧ. Подключение дополнительного насоса осуществляется при условии, что
ведущий насос работает на максимальной скорости (максимальной частоте ПЧ) в течение времени задержки

включения, при этом давление в системе остается ниже минимального допустимого значения.
Процесс включения дополнительного насоса происходит следующим образом. Скорость ведущего насоса
равномерно понижается с максимальной до заданного уровня понижения в течение заданного времени

14

понижения. Когда в процессе скорость ведущего насоса опустится ниже уровня включения, запустится
следующий в очереди дополнительный насос. После достижения частотным преобразователем уровня
понижения, система зафиксирует текущую скорость ведущего насоса на время выдержки включения. Затем

система продолжит регулировку с текущей скорости по давлению на выходе.

Выключение дополнительного работающего насоса осуществляется в обратной включению
последовательности при условии выхода ведущего насоса на минимальные обороты (минимальный выход) в
течение времени задержки выключения, при сохранении давления в системе выше максимального допустимого

давления.
Процесс выключения дополнительного насоса происходит следующим образом. Скорость ведущего насоса
равномерно повышается от минимального значения до заданного уровня повышения в течение заданного

времени повышения. Когда скорость ведущего насоса поднимется выше уровня Выключения, остановится
последний по очереди работающий дополнительный насос. После достижения частотным преобразователем

уровня повышения, система зафиксирует текущую скорость ведущего насоса на время выдержки выключения,

после чего система продолжит регулировку скорости ведущего насоса по давлению на выходе, начиная с

текущей.

Рисунок 7. Пример управления насосами с одним ПЧ.

15

Все насосы от ПЧ

Каждый из насосов в этой схеме работает от своего ПЧ. С контроллера на вход частотных преобразователей

идет по два сигнала – дискретный сигнал включения (выключения) и аналоговый сигнал регулирования
частоты.

В данном режиме контроллер поддерживает в системе необходимое давление путем управления скоростью

ведущего насоса. Статус ведущего насоса в группе передаётся от одного насоса к другому автоматически.

Для понимания работы алгоритма в условиях недостаточного давления, необходимо рассмотреть две

следующие ситуации:

1) Включается насос 1 (сейчас он - ведущий), разгоняется до максимальной скорости. После задержки

включения включается насос 2 на минимальной скорости. Текущее состояние насосов фиксируется на
время выдержки включения, после чего насос 1 продолжает работу с максимальной скорости с

сохранением статуса ведущего насоса. Это значит, что в случае необходимости понизить текущее
давление, скорость насоса 1 будет уменьшаться, а насос 2 будет продолжать работать на минимальной

скорости.

2) Если же насос 1 работает на максимальной скорости, насос 2 на минимальной в течение времени

задержки включения, а давление в системе, по-прежнему, ниже допустимого, то теперь начнёт

регулировать насос 2 (теперь он - ведущий), а насос 1 продолжит работать на максимальной скорости.

Таким образом, в случае необходимости понизить текущее давление, скорость насоса 2 будет

уменьшаться, а насос 1 будет продолжать работать на максимальной скорости.

Рисунок 8. Иллюстрация ситуаций 1 и 2

16

Следующие две ситуации опишут работу алгоритма в условиях избыточного давления:

3) В системе работают два насоса. Насос 2 уменьшает скорость до минимальной (он - ведущий). После

задержки выключения начинает уменьшать скорость насос 1 (теперь он - ведущий). Это значит, что в

случае необходимости повысить текущее давление, скорость насоса 1 будет увеличиваться, а насос 2

будет продолжать работать на минимальной скорости.

4) Насос 1 уменьшил скорость до минимальной, насос 2 работает на минимальной скорости. Текущее

состояние насосов фиксируется на время задержки Выключения, после чего насос 2 будет отключён.

Таким образом, в случае необходимости повысить текущее давление, скорость насоса 1 будет

увеличиваться, а насос 2 будет выключен.

Рисунок 9. Иллюстрация ситуаций 3 и 4 пункта

Данный алгоритм построен так, чтобы минимизировать количество внесений скачковых возмущений в

систему частым включением (выключением) насосов.

Если в конфигурации определено несколько насосов с частотным преобразователем и хотя бы один
насос без него, аналоговое управление будет использоваться только на одном насосе. Остальные насосы

с частотными преобразователями будут работать лишь на максимальном выходе.

17

Насосы

Существует возможность задавать разное количество насосов ХВС (Главное меню → Параметры → Насосы →
Общее → Максимальное количество насосов).

Также предусмотрен контроль за временем наработки насосов СО, при выборе CST = Нрбт.

Параметр «WSD» используется в схемах с хотя бы 1 ПЧ, в большей степени для случая с переходящим ПЧ.

Это пауза, необходимая для перехода ПЧ, при массовом запуске станции (оператором, после критической

аварии или принудительной остановки, а также при торможении насоса от ПЧ контроллером).
Параметр «FPD» используется для схем с хотя бы 1 ПЧ и применением контакторов для подключения
насосов от ПЧ (FPXOutput, где Х-номер насоса). Сперва замыкается контактор (управл. сигнал FPXOutput), а
потом через задержку выдается управляющий сигнал на ПЧ (DO Freq Cmd/ PumpX), где Х-номер насоса.

Также существует возможность отслеживания обратной связи о срабатывании контакторов (подробнее

Табл.15).
Параметры из группы «Главное меню → Параметры → Насосы → Переход ПЧ» также используются в

схемах с 1 переходящим ПЧ.
«EWF» используется при принудительной остановке станции. «RDS» используется при торможении насоса с

помощью ПЧ («RDS» = НЕТ). Важно правильно подобрать временную задержку «WSD», чтобы ПЧ не ушёл в
аварию.

При необходимости перехода ПЧ без принудительной остановки и при аварии необходимо активировать

параметр «EF2», для автоматического перехода ПЧ с насоса, выведенного в ручной режим, активировать
«EF3».

Таблица 9. Общие параметры насосов

Код

Описание

Значение

Путь к параметру

CST

Тип сортировки

0- Нрбт,

1- NВкл,

2- Пррт

«Главное меню → Параметры → Насосы →
Общее»

CPN

Максимальное

число насосов

1-4

WSD

Время остановки

0-3600

CML

Минимальный

выход

0-1000

FPD

Время отклика от

контакт.FPxOutput

0-3600

EWF

Включить переход

ПЧ по таймеру

0- Выкл,
1- Вкл

«Главное меню → Параметры → Насосы →
Переход ПЧ»

RDS

Тормозить насос

выбегом

0- Выкл,
1- Вкл

EF2

Включить переход

ПЧ при остановке

0- Выкл,
1- Вкл

EF3

Включить переход
ПЧ при переходе на

ручной

0- Выкл,
1- Вкл

Параметр «C1T» позволяет задать управление насосом: “Нет” – насос отключен. “Сеть” - Насос

подключен, частотный регулятор отсутствует. “Част” - Насос подключен, частотный регулятор
присутствует.
Параметр «C1F» задает роль насоса в процессе регулирования: “Оснв” - Насос является основным
и включится по алгоритму при необходимости. “Рзрв” - Насос является резервным и будет
использоваться только в случае выхода из строя основного насоса, кроме случая со сменным
режимом.

18

Параметр «C1W» задает режим работы данного насоса: “Выкл” - Насос будет выключен вручную,

независимо от состояния и от текущего алгоритма. “Вкл" - Насос будет включён вручную,
независимо от состояния и от текущего алгоритма. “Авто” - Насос работает согласно текущему
алгоритму. “Руч” - Насос включится при значении параметра “Ручной выход 1” = 2.0 (%) и
выключится при 0.
Параметр «C1S» используется для насоса, управление которым происходит с помощью частотного
преобразователя: “0-10” - Аналоговый выход частотного преобразователя приводится к 0-10В. “2-10”

- Аналоговый выход частотного преобразователя приводится к 2-10В. “10-0” - Аналоговый выход
частотного преобразователя приводится к 10-0В.

Таблица 10. Параметры насоса 1

Код

Описание

Значение

Путь к параметру

C1T

Тип насоса 1

0- Нет,
1- Сеть,
2- Част

«Главное меню → Параметры →
Насосы→ Насос1»

C1F

Функция насоса 1

0- Оснв,
1- Рзрв

C1W

Режим насоса 1

0- Выкл,

1- Вкл,
2- Авто,
3- Руч

C1M

Ручной выход 1

0.0-100.0

C1S

Масштабирование 1

0- 0-10,

1- 2-10,
2- 10-0

C1H

Часы наработки 1

0-596

C1L

Кол-во запусков 1

0-596

C1P

Приоритет 1

1-4

C1R

Тип регулятора

0- П
1- ПИ
2- ПИД

«Главное меню → Параметры →

Регуляторы→ Регулятор1»

C1p

П-коэффициент

0.00-99.99

C1i

И-коэффициент

0.00-99.99

C1d

Д-коэффициент

0-100

C1t

Время дифференц

0-999

*Для насосов 2-4 аналогично

Спящий режим

Если давление в системе достигло заданного давления, не изменяется в течение заданного времени и
работает только один насос, то программа переходит в спящий режим, остановив при этом насос. Если

давление становится ниже установленного (Разность задания при выходе из режима, Переход при

минимальной скорости), то происходит автоматический выход из спящего режима и продолжается обычная

работа.

Таблица 11. Параметры спящего режима

Код

Описание

Значение

Путь к параметру

SL1

Активировать

спящий режим

0 - НЕТ,

1 - ДА

«Главное меню → Параметры → Насосы →
Спящий режим»

SL2

Задержка до

перехода

0-3600

19

SL3

Разность задания
при выходе из

режима

0-100

SL4

Переход при
минимальной

скорости

0 - НЕТ,

1 - ДА

В спящем режиме аварии о превышении максимально допустимого давления не анализируются.

Принудительная остановка

Служит для принудительного выравнивания ресурсов насосов (решает проблему чередования последнего

неотключаемого рабочего насоса). Функция применима ко всем схемам регулирования давления. По

предустановленному календарю все насосы останавливаются на заданное время (WSD) с последующим

автоматическим перезапуском. В случае использования принудительной остановки для перехода ПЧ (Схема с

1 переходящим ПЧ), необходимо активировать переход ПЧ по таймеру (EWF).

Таблица 12. Параметры принудительной остановки

Код

Описание

Значение

Путь к параметру

FSF

Останавливать
станцию

принудительно

0 - ВЫКЛ,

1 - ВКЛ

«Главное меню → Параметры → Насосы →
Прин.остановка»

FWD

День недели

Пн,Вт,Ср,

Чт,Пт,Сб,

Вс,КДень

FSH

Часы

0-23

FSM

Минуты

0-59

EWF

Включить переход

ПЧ по таймеру

0 - НЕТ,

1 - ДА

«Главное меню → Параметры → Насосы

→Переход ПЧ»

WSD

Время остановки

0-3600

«Главное меню → Параметры → Насосы

→Общее»

Прокручивание резервных насосов

Опциональная функция для профилактики залипания резервных насосов при длительном простое;

применима для всех схем регулирования.
Насосы от сети прокручиваются на номинальной скорости; насосы от частотного привода

прокручиваются на скорости, заданной параметром «Меню → Параметры→ Насосы→ Прин.остановка →
Резервный выход».

Принудительная остановка должна быть активирована для опциональной автоматической прокрутки

резервных насосов.

Таблица 13. Параметры для прокручивания резервных насосов

Код

Описание

Значение

Путь к параметру

TRP

Прокручивать ре­зервные насосы

0 - ВЫКЛ,

1 - ВКЛ

«Главное меню → Параметры → Насосы →
Прин.остановка»

TRD

Время

прокручивания

0-999

TRO

Резервный выход

0.0-100.0 %

20

Задание времени

Модуль содержит параметры для настройки текущей даты и времени, времени суток и времени года.

Для локальной установки текущего времени необходимо использовать возможности экрана «Главное меню→

Сервис → Время конфиг».

Рисунок 10. Экран для настройки текущего времени локально. Уровень доступа 1.

Для удаленной корректировки текущего времени модуля необходимо предварительно задать

параметры на изменение и кратковременно установить флаг «Установить новое время» в единицу. После

обновления времени, модуль сам сбросит этот флаг (Уровень доступа 2). Адреса параметров приведены в

приложении.

Таблица 14. Параметры для удаленной корректировки даты и времени модуля

Код

Описание

Значение

Путь к параметру

RY

Год

2018-4000

«Главное меню → Сервис→
Дата/время со СКАДы»

RM

Месяц

1-12

RD

День

1-31

RH

Часы

0-23

Rm

Минуты

0-59

RR

Установить новое время

0 -НЕТ,

1- ДА

Сменный режим

Модуль поддерживает возможность задания сменного режима со щита. Для этого необходимо настроить
свободный дискретный вход контроллера на функцию «ShiftModeEn», а также активировать работу модуля

по сменному режиму (высший приоритет) через параметр «Главное меню → Уставки → Приоритет алг. со

сменным режимом» = ДА.

Для работы сменного режима также необходимо выполнение следующих условий:

• Два насоса в группе;

• Модуль в работе (запущен оператором);

• В группе нет переходящего ПЧ.

Алгоритм работы таков:

• Если сигнал с «ShiftModeEn» с 0 на 1, то «Главное меню → Насосы → Принудительная остановка

→ Останавливать станцию принудительно = ДА», «Функция насоса 1= Оснв» и «Функция насоса
2= Оснв»;

• Если сигнал с «ShiftModeEn» с 1 на 0 и оба насоса стоят, то «Главное меню → Насосы →

Принудительная остановка → Останавливать станцию принудительно = НЕТ», «Функция насоса
1= Оснв» и «Функция насоса 2= Рзрв»;

21

• Если сигнал с «ShiftModeEn» с 1 на 0 и насос 1 работает, то «Главное меню → Насосы →

Принудительная остановка → Останавливать станцию принудительно = НЕТ», «Функция насоса
1= Оснв» и «Функция насоса 2= Рзрв»;

• Если сигнал с «ShiftModeEn» с 1 на 0 и насос 2 работает, то «Главное меню → Насосы →

Принудительная остановка → Останавливать станцию принудительно = НЕТ», «Функция
насоса 2= Оснв» и «Функция насоса 1= Рзрв»;

• Если сигнал с «ShiftModeEn» равен 0 и насос с функцией основного переводится в ручной режим

(со щита или меню) и оставшийся насос не в ручном режиме, то основной насос становится

резервным, а оставшийся резервный насос основным.

• Если сигнал с «ShiftModeEn» равен 0 и оба насоса в ручном режиме, то первый выводимый из

ручного режима насос становится основным, другой резервным.

Описание аварий и предупреждений

В программном модуле предусмотрен учет и обработка аварийных ситуаций и предупреждений (сообщений

информационного характера). Список аварийных сигналов и предупреждений приведен ниже (Табл.15). Анализ

каждого аварийного сигнала может быть включен или выключен с использованием индивидуальных параметров
разрешения. Большинство аварийных сигналов и предупреждений имеют регулируемые задержки, которые

используются для проверки аварийного состояния. Большинство аварийных сигналов сбрасываются

автоматически, часть имеют настраиваемый сброс. Когда происходит авария, на экране появляется индикация

аварии . Предупреждающие сообщения генерируются аналогично и обозначаются знаком .

Рисунок 11. Пример аварийного сообщения

Текущие активные аварийные сигналы и предупреждения можно увидеть на экране аварийных сигналов
модуля (с главного экрана, нажав или в «Главное меню → Аварии → Активные»).

Рисунок 12. «Главное Меню → Аварии»

22

Кроме того, модуль отслеживает историю аварийных сигналов и предупреждений, которые можно
просмотреть в «Главное меню → Аварии → История журнала». Список аварийных сигналов и

предупреждений с их адресами Modbus для использования с системой контроля SCADA / BMS приведен в

таблице 2 в Приложении.

Сбросить все аварии, в том числе и требующие ручное подтверждение (ручной сброс), возможно тремя
способами:

1. Вручную через меню контроллера («Главное меню → Аварии → Сброс аварий»);

2. Через кнопку\переключатель на шкафу, заведенного на дискретный вход контроллера, настроенного

на функцию «Reset Alarms»;

Сигнал с “Reset Alarms” передается транзитом на выход контроллера, настроенного на функцию

Transf_ResAlarms и держится в течение 2 секунд;

3. Удаленно записью в регистр 1859 сначала «2», а потом «0».

Таблица 15. Лист аварий

Код Название

Описание

Реакция

системы

Задержка, сек

Активация

Сброс

CP

Авария наличия

воды (на входе)

См ниже

Отображение.

Остановка

работы станции

или переход на

анализ по

выходу

(«Главное меню

→ Параметры

→ Аварии →

Подключение→

Наличие воды на

выходе»).

Главное меню
→ Параметры
→ Аварии →

Задержки→

Задержка
аварии

"Наличие воды
на входе "

Главное меню
→ Параметры
→ Аварии →

Подключение→
Наличие воды
на входе

При анализе

по DI –

автомати-

ческий сброс

При

анализе по

AI –

настраивае

мый (см.

ниже)

CP2

Авария наличия

воды (на выходе)

Отображение.

Остановка

работы станции.

Главное меню
→ Параметры
→ Аварии →

Задержки→

Задержка
аварии

"Наличие воды
на выходе"

Главное меню
→ Параметры
→ Аварии →

Подключение→
Наличие воды
на выходе

и наличие аварии
обрыва датчика
давления на

входе

Настраивае

мый

(Главное

меню →

Параметры

→ Аварии →

Задания→

Вид анализа

аварии

отсутствия

воды)

CA

Критическая авария

Внешний сигнал

Остановка

регулирования

Главное меню

→ Параметры

→ Аварии →

Задержки→

Задержка

критической

аварии

Главное меню
→ Параметры
→ Аварии →

Подключение→

Критическая

авария

ручной

CPP

Отсутствует общая

фаза

1. Не подключен
физически прибор
определения наличия
фазы к дискретному входу

контроллера.

2. Не сконфигурирован
дискретный вход на
переменную

«PhasePresence».

Главное меню

→ Параметры

→ Аварии →

Задержки→

Задержка на

аварию

отсутствия

общей фазы

Главное меню
→ Параметры
→ Аварии →

Подключение→

Общее наличие

фазы

Четыре
автомати
ческих за
1 час,

дальше –

ручной

сброс

23

3. Сигнал «Отсутствие

общей фазы» в результате
реального отсутствия
напряжения больше
времени задержки анализа

данной аварии ADP.

C1P

Нет связи с насосом

1

Насос 1 неисправен

Отображение.

Замещение

другим

насосом, если

тот исправен.

Главное меню

→ Параметры

→ Аварии →

Задержки→

Задержка

аварий по

отсутствию

связи с

насосом

Главное меню
→ Параметры
→ Аварии →
Подключение→
Нет связи с

насосом 1

Четыре
автомати
ческих за
1 час,

дальше –

ручной

сброс

C1I

Нет перепада у

насоса 1

Главное меню

→ Параметры

→ Аварии →

Задержки→

Задержка

аварий по

перепаду дав-

ления

Главное меню
→ Параметры
→ Аварии →
Подключение→
Наличие
перепада давл.

насоса 1

Главное
меню →

Параметры

→ Аварии →

Задания→

Автосброс

перепада

давления

C1A

Авария насоса 1

Главное меню

→ Параметры

→ Аварии →

Задержки→

Задержка

аварии насоса

Главное меню
→ Параметры
→ Аварии →
Подключение→
Авария насоса

1

Главное
меню →

Параметр

ы →

Аварии →

Задания

→

Авто-

сброс
аварии

насоса

C2P

Нет связи с насосом

2

Насос 2 неисправен

Отображение.

Замещение

другим

насосом, если

тот исправен.

Главное меню

→ Параметры

→ Аварии →

Задержки→

Задержка

аварий по

отсутствию

связи с

насосом

Главное меню
→ Параметры
→ Аварии →
Подключение→
Нет связи с

насосом 2

Четыре

автомати

ческих за

1 час,

дальше –

ручной

сброс

C2I

Нет перепада у

насоса 2

Главное меню

→ Параметры

→ Аварии →

Задержки→

Задержка

аварий по

перепаду дав-

ления

Главное меню
→ Параметры
→ Аварии →
Подключение→
Наличие
перепада давл.

насоса 2

Главное
меню →

Парамет-

ры →
Аварии →

Задания →

Автосброс

перепада

давления

C2A

Авария насоса 2

Главное меню

→ Параметры

→ Аварии →

Задержки→

Задержка

аварии насоса

Главное меню
→ Параметры
→ Аварии →
Подключение→
Авария насоса

2

Главное
меню →

Парамет-

ры →

Аварии →

Задания

→Авто-

сброс

24

аварии

насоса

C3P

Нет связи с насосом

3

Насос 3 неисправен

Отображение.

Замещение

другим

насосом, если

тот исправен.

Главное меню

→ Параметры

→ Аварии →

Задержки→

Задержка

аварий по

отсутствию

связи с

насосом

Главное меню
→ Параметры
→ Аварии →
Подключение→
Нет связи с

насосом 3

Четыре

автомати

ческих за

1 час,

дальше –

ручной

сброс

C3I

Нет перепада у

насоса 3

Главное меню

→ Параметры

→ Аварии →

Задержки→

Задержка

аварий по

перепаду дав-

ления

Главное меню
→ Параметры
→ Аварии →
Подключение→
Наличие
перепада давл.

насоса 3

Главное
меню →

Парамет-

ры →

Аварии →

Задания

→Авто-

сброс

перепада

давления

C3A

Авария насоса 3

Главное меню

→ Параметры

→ Аварии →

Задержки→

Задержка

аварии насоса

Главное меню
→ Параметры
→ Аварии →
Подключение
→Авария

насоса 3

Главное
меню →

Парамет-

ры →

Аварии →

Задания

→Авт-

осброс
аварии

насоса

C4P

Нет связи с насосом

4

Насос 4 неисправен

Отображение.

Замещение

другим

насосом, если

тот исправен.

Главное меню

→ Параметры

→ Аварии →

Задержки→

Задержка

аварий по

отсутствию

связи с

насосом

Главное меню
→ Параметры
→ Аварии →
Подключение→
Нет связи с

насосом 4

Четыре

автомати

ческих за

1 час,

дальше –

ручной

сброс

C4I

Нет перепада у

насоса 4

Главное меню

→ Параметры

→ Аварии →

Задержки→

Задержка

аварий по

перепаду дав-

ления

Главное меню
→ Параметры

→ Аварии →

Подключение→
Наличие
перепада давл.

насоса 4

Главное
меню →

Парамет-

ры →

Аварии →

Задания

→Авто-

сброс

перепада

давления

C4A

Авария насоса 4

Главное меню

→ Параметры

→ Аварии →

Задержки→

Задержка

аварии насоса

Главное меню
→ Параметры
→ Аварии →
Подключение→
Авария насоса

4

Главное
меню →

Парамет-

ры →

Аварии →

Задания

→Авто-

сброс

аварии

насоса

25

CMM

Уставки: MAX <

MIN

Неверно настроен

диапазон допустимого

давления: максимальное

допустимое давление

меньше минимального

допустимого

Отображение

Главное меню

→ Параметры

→ Аварии →

Задержки→

Задержка

некорректной

уставки

Главное меню
→ Параметры
→ Аварии →
Подключение→
Уставки: MAX

< MIN

ручной

CKD

Неисправно реле

давл. S3

Неисправно

электромеханическое реле

давления для контроля

минимального и

максимального давления

на выходе (S3), т.е. реле

одновременно показывает

необходимость увеличить

и уменьшить давление

Отображение

Остановка

регулирования

Главное меню

→ Параметры

→ Аварии →

Задержки→

Задержка

аварии реле S3

Главное меню
→ Параметры
→ Аварии →

Подключение→

Неисправно

реле давл. S3

ручной

CPA

Авария датчика

давления на выходе

Неисправность, обрыв

датчика или неверная

конфигурация

Отображение

1.Автоматичес-

кий переход

регулирования на

реле (S3);

2. Продолжение

работы насоса(ов)

станции на

аварийной

частоте

(«Аварийная

частота при

обрыве датчика

на выходе») при

«Замещать

аварийной

частотой при

обрыве датчика

давления на

выходе» = ДА.

3. Остановка
станции при

отсутствии

регулирования по

S3 и при отсутст-

вии замещения.

Главное меню

→ Параметры

→ Аварии →

Задержки→

Задержка

аварии

датчика

Главное меню
→ Параметры
→ Аварии →

Подключение→

Авария
датчика
давления на

выходе

ручной

EXC*

Нет связи с м.

расширения

Отсутствие физического

соединения контроллера с

модулем расширения.

Отображение

5 сек

Главное меню

→ Параметры
→ Аварии →

Подключение→

Авария модуля

расширения

Автома-

тический

FA1

Авария ПЧ насоса 1

ПЧ насоса неисправен

Отображение.

Замещение

другим

насосом, если

тот исправен.

Главное меню

→ Параметры

→ Аварии →

Задержки→

Задержка

аварии ПЧ

насоса

Главное меню
→ Параметры
→ Аварии →

Подключение→

Авария ПЧ

насоса 1

Автома­тический

FA2

Авария ПЧ насоса 2

Главное меню
→ Параметры
→ Аварии →

Подключение→

Авария ПЧ

насоса 2

Автома­тический

26

FA3

Авария ПЧ насоса 3

Главное меню
→ Параметры
→ Аварии →

Подключение→

Авария ПЧ

насоса 3

Автома­тический

FA4

Авария ПЧ насоса 4

Главное меню
→ Параметры
→ Аварии →
Подключение→
Авария ПЧ

насоса 4

Автома­тический

EPA

Превышение макс.

допустимого

давления по AI

Давление на выходе из

насосной группы выше

заданного максимально-

допустимого

«Главное Меню →

Параметры →Аварии→

Задания→ Максимальное

допустимое давление».

Остановка

регулирования

Главное меню

→ Параметры

→ Аварии →

Задержки→

Задержка

аварии

превышения

допустимого

давления

Главное меню
→ Параметры
→ Аварии →

Подключение→

Превышение

максимального

допустимого

давления по AI

Главное
меню →

Парамет-

ры →

Аварии →

Задания

→Авт-

осброс

превышен

ия

давления

FA

Авария ПЧ

Переходящий ПЧ

неисправен

Если параметр

«Главное Меню →

Параметры

→Насосы→

Переход ПЧ →

Включить байпас»

= Да, то насос,

работающий от

переходящего ПЧ,

после

возникновения

аварии будет

работать от сети.

Главное меню

→ Параметры

→ Аварии →

Задержки→

Задержка

аварии ПЧ

насоса

Главное меню
→ Параметры
→ Аварии →

Подключение→

Авария ПЧ

ручной

SPA

Малое давление

Давление на напоре
установки ниже 50% при
работе хотя бы одного
насоса в течение задержки

аварии.

Отображение

Главное меню

→ Параметры

→ Аварии →

Задержки→

Задержка

аварии "Малое

давление"

Главное меню
→ Параметры
→ Аварии →

Подключение→

Малое давление

ручной

UPA

Недостижение

заданного давления

Давление на напоре
установки менее уставки на
5%, но более аварии
«Малое давление» более
задержки аварии при
непрерывной работе всех
насосов в течение задержки

аварии.

Отображение

Главное меню

→ Параметры

→ Аварии →

Задержки→

Задержка

аварии

"Недостижен

ие заданного

давления"

Главное меню
→ Параметры
→ Аварии →

Подключение→

Недостижение

заданного

давления

Автома-

тический

WPA

Авария датчика

давления на входе

Неисправность, обрыв

датчика или неверная

конфигурация

Отображение

Главное меню

→ Параметры

→ Аварии →

Задержки→

Задержка

Главное меню
→ Параметры
→ Аварии →

Подключение→

ручной

27

аварии

датчика

Авария

датчика

давления на

входе

DP1

Нет перепада у
группы от насоса 1

Давление на группе

насосов ниже

минимально

допустимого значения

перепада (Главное меню

→ Параметры →

Аварии → Задания→

Минимальный перепад

на группе) давления при

работе насоса 1.

При обрыве любого из

датчиков давления

авария по перепаду на

группу не

отслеживается.

Отображение.

Замещение

другим

насосом, если

тот исправен.

Главное меню

→ Параметры

→ Аварии →

Задержки→

Задержка

аварий по

перепаду дав-

ления

Главное меню
→ Параметры
→ Аварии →

Подключение→

Наличие

перепада давл.

на группе

Главное
меню →

Парамет-

ры →
Аварии →
Задания

→Авто-

сброс
перепада

давления

DP2

Нет перепада у
группы от насоса 2

DP3

Нет перепада у

группы от насоса 3

DP4

Нет перепада у
группы от насоса 4

OT1

Перегрев двигателя

насоса 1

Двигатель насоса

перегрелся, о чём

свидетельствует

сопротивление на

соответствующем

аналоговом входе

контроллера, которое выше

максимально допустимого

(Главное меню →

Параметры → Аварии →

Задания→ Предельное

значение сопротивления).

Отображение.

Замещение

другим

насосом, если

тот исправен.

Главное меню

→ Параметры

→ Аварии →

Задержки→

Задержка

аварии при

перегреве

двигателя

Главное меню →
Параметры →
Аварии →

Подключение→

Перегрев
двигателя

насоса 1

ручной

OT2

Перегрев двигателя

насоса 2

Главное меню →
Параметры →
Аварии →

Подключение→

Перегрев
двигателя

насоса 2

OT3

Перегрев двигателя

насоса 3

Главное меню →
Параметры →
Аварии →

Подключение→

Перегрев
двигателя

насоса 3

OT4

Перегрев двигателя

насоса 4

Главное меню →
Параметры →
Аварии →

Подключение→

Перегрев
двигателя

насоса 4

MPB

АВР насосов

См ниже

Отображение.

Главное меню →

Параметры →

Аварии →

Задержки→

Задержка аварии

АВР насосов

Главное меню →
Параметры →
Аварии →

Подключение→
АВР насосов

автомати

ческий

SBA

Авария наличия

засора

См ниже

Отображение.

Выдача аварий-

ной частоты в

качестве задания

Главное меню →

Параметры →

Аварии →

Задержки→

Главное меню →
Параметры →
Аварии →

Подключение→

ручной

28

на работающие

насосы от ПЧ

Задержка аварии

засора

Авария наличия

засора

EPD

Превышение
макс.допустимого

давления по DI
Сигнал на DI модуля High

Press Alarm о превышении

максимально допустимого

давления

Остановка

регулирования

Главное меню →

Параметры →

Аварии →

Задержки→

Задержка аварии

превышения

допустимого

давления

Главное меню
→ Параметры
→ Аварии →

Подключение→

Превышение
максимального
допустимого

давления по DI

Главное
меню →

Парамет-

ры →

Аварии →

Задания

→Авто-

сброс

превыше-

ния

давления

FP1

Нет отклика от
контактора

FP1Output

Не сработал контактор на
команду модуля с выхода

FP1Output (не пришел

сигнал на DI FP1Input)

Отображение.

Замещение

другим

насосом, если

тот исправен.

Главное меню →

Параметры →

Аварии →

Задержки→

Время отклика

от контакт.

FPxOutput

Главное меню
→ Параметры
→ Аварии →

Подключение→

Авария
отсутствия
отклика от
контакт.

FP1Output

ручной

FP2

Нет отклика от
контактора

FP2Output

Не сработал контактор на

команду модуля с выхода

FP2Output (не пришел

сигнал на DI FP2Input)

Главное меню
→ Параметры
→ Аварии →

Подключение→

Авария
отсутствия
отклика от
контакт.

FP2Output

FP3

Нет отклика от
контактора

FP3Output

Не сработал контактор на
команду модуля с выхода

FP3Output (не пришел

сигнал на DI FP3Input)

Главное меню
→ Параметры
→ Аварии →

Подключение→

Авария
отсутствия
отклика от
контакт.

FP3Output

FP4

Нет отклика от
контактора

FP4Output

Не сработал контактор на
команду модуля с выхода

FP4Output (не пришел

сигнал на DI FP4Input)

Главное меню
→ Параметры
→ Аварии →

Подключение→

Авария
отсутствия
отклика от
контакт.

FP4Output

* подробнее см. Технические характеристики. Модуль расширения.

Авария наличия воды

Данная авария может отслеживаться тремя способами:

1. По дискретному датчику («Главное меню → Параметры → Аварии → Задания→ Анализировать наличие воды
по AI» = 0).

2. По аналоговому датчику давления на входе («Главное меню → Параметры → Аварии → Задания→
Анализировать наличие воды по AI» = 1) и («Главное меню → Параметры → Аварии →

29

Подключение→Наличие воды на входе» = 1). В этом случае, добавляется параметры «Главное меню →
Параметры → Аварии → Задания→ Дифференциал (давление на входе)» для задания нейтральной зоны.

Срабатывает авария "Нет воды" если давление упало ниже " Минимальное давление на входе в группу".
Прекращается, когда давление выше («Минимальное давление на входе в группу» + «Дифференциал (давление на

входе)»).

3. По аналоговому датчику давления на выходе («Главное меню → Параметры → Аварии → Задания→

Анализировать наличие воды по AI» = 1) и («Главное меню → Параметры → Аварии →

Подключение→Наличие воды на выходе» = 1). При обрыве датчика давления на входе сухой ход может

анализироваться по датчику на выходе. В этом случае, добавляется параметры «Главное меню → Параметры

→ Аварии → Задания→ Дифференциал (давление на выходе)» для задания нейтральной зоны. Срабатывает

авария "Нет воды" если давление упало ниже «Минимальное давление на выходе из группы». Прекращается,

когда давление выше («Минимальное давление на выходе из группы» + «Дифференциал (давление на выходе)»).

Возможными причинами наличия данной аварии может быть следующее:

• Не подключено физически электро-механическое реле давления для защиты от сухого хода (п.1) к

дискретному входу контроллера, либо аналоговый датчик давления к аналоговому входу контроллера (п.2-3).

• Не сконфигурирован дискретный вход на переменную «Wat Presence» (п.1), аналоговый на «PressureIn» (п.2),

«PressureOut» (п.3).

• Сигнал «Нет воды» в результате реального отсутствия воды держится больше времени задержки анализа

данной аварии.

• Поломка датчика.

Реакцией системы является остановка всех насосов: кратковременная или долгосрочная, в зависимости

от настройки сброса данной аварии.

Для аварии по реле давления (п.1) сброс всегда автоматический по пропаданию сигнала. Для аварии по

аналоговому датчику сброс настраивается («Главное меню → Параметры → Аварии → Задания→ Вид

сброса аварии отсутствия воды по AI»):

Вар-т 1. Автоматический запуск насоса при восстановлении давления (автоматический сброс);
Вар-т 2. Автоматический запуск насоса при восстановлении давления 2 раза в течение 5 минут. На третий раз -

отключение насосов на 15 минут. По истечении 15 минут всё с начала.

Авария АВР насосов

Данное предупреждение формируется контроллером в таких случаях:

• Работа насоса 2+авария насоса 1;

• Работа насоса 2+блокировка насоса 1;

• Работа насоса 1+авария насоса 2;

• Работа насоса 1+блокировка насоса 2.

Блокировкой насоса считается вывод насоса из логики программы соответствующим переключателем на панели
щита (функции входа: Pump X MCtrl, X-номер насоса). Перевод в ручной режим с меню контроллера не
считается блокировкой насоса. В случае, когда все насосы в аварии или в блокировке, то предупреждение АВР
снимается. Сигнал данного предупреждения может быть настроен на дискретный выход (функция выхода:

PBlockedAlarm).

30

Засор датчиков

Введены параметры в меню, значения которых должны соблюдать соотношение:

«Главное меню → Параметры → Аварии → Задания→ Перепад давления при засоре», «Главное меню →

Параметры → Аварии → Задания→ Минимальный перепад давления на группе». А также соответствующие

алгоритмы:

• Значения перепадов должны соблюдать соотношение: dP нормальный > dPзасор> dPавария,
где dP нормальный – (S2-S1) при нормальной работе станции, dPзасор - (S2-S1) при засоре датчика(ов),
dPавария - (S2-S1) при отсутствии перепада давления.

• Если dPавария < (S2-S1) < dPзасор, то выдается авария о засоре, насосам работающим от ПЧ выдается

аварийное значение частоты («Главное меню → Параметры → Аварии → Задания→ Аварийная частота
при засоре»), станция продолжает работу;

• Если (S2-S1) < dPавария или другая авария насоса, то аварийный насос останавливается и замещается

резервным, при наличии, не смотря на аварию о засоре.

• При обрыве любого из датчиков давления авария по засору не отслеживается.

• Если «Перепад давления при засоре» < «Минимальный перепад давления на группе», то авария на засор не

диагностируется.

• В случае, если анализ аварии «Отсутствие перепада на группе насосов» не активирован, то dPавария и

«Минимальный перепад давления на группе» не учитываются в анализе аварии по засору.

Технические характеристики

Схема контроллера

Рисунок 13. Электрическая схема модуля. Диаграмма возможных соединений. Верхний уровень.

31

Рисунок 14. Электрическая схема модуля. Диаграмма возможных соединений. Нижний уровень.

PCM CWS поставляется с предустановленным программным обеспечением и уже назначенными
входами и выходами, как показано в Табл. 16.
Некоторые из функций могут в последствии не использоваться, поэтому их можно отменить при вводе в
эксплуатацию, как описано ниже. В любое время пользователь может вернуться к заводским настройкам
(параметры меню и конфигурация входов и выходов), активировав «Параметры → Общие → Парам

запуска → Восстановить параметры по умолчанию».

Модуль расширения

Для расширения функциональных возможностей контроллера заложена возможность подключения контроллера

MXC06D в качестве модуля расширения.

Авария отсутствия модуля расширения может возникнуть не только при физическом разрыве подключения с

главным контроллером, но и при отсутствии на дискретных входах модуля расширения хотя бы одного сигнала

(единицы). Если на модуль расширения назначены аварийные сигналы и при нормальной работе системы на

все входы будут приходить нули, то целесообразно после завершения монтажа оборудования отключить

анализ данной аварии.

32

Рисунок 15. Электрическая схема модуля расширения MCX06D. Диаграмма возможных соединений.

Таблица 16. Конфигурация входов и выходов, по умолчанию

Вид

Наименование

Тип

Описание

Входы

Аналоговые

AI1

4-20 mA

Датчик давления на выходе из группы насосов (S3)

AI2

4-20 mA

Датчик давления на входе в группу (S2)

AI3 - Not used

AI4 - Not used

AI5 - Not used

AI6 - Not used

AI7 - Not used

AI8 - Not used

Дискретные

DI1

DI-NO

Физический старт

DI2

DI-NO

Отклик от контактора FPInput

DI3

DI-NO

Отклик от контактора FP2Input

DI4

DI-NO

Сигнал с переключателя сменного режима

DI5

DI-NO

Внешняя авария насоса 1

DI6

DI-NO

Внешняя авария насоса 2

DI7

DI-NO

Внешняя авария ЧРП насоса 1

DI8 - Not used

33

Выходы

Аналого

вые

AO1

0-10 В

Сигнал на ЧРП насоса 1

AO2

0-10 В

Сигнал на ЧРП насоса 2

AO3

-

Not used

AO4

-

Not used

Дискетные

DO1

DO-NO

Управляющий сигнал включить ПЧ насоса 1

DO2

DO-NO

Управляющий сигнал включить ПЧ насоса 2

DO3

DO-NO

Авария насоса 1

DO4

DO-NO

Авария насоса 2

DO5

DO-NO

Авария

DO6

-

Not used

DO7

-

Not used

DO8

-

Not used

MCX06D

Входы

Аналог

овые

AI1 - Not used

AI2 - Not used

AI3 - Not used

AI4 - Not used

Дискретные

DI1

DI-NO

Внешняя авария ЧРП насоса 2

DI2 - Not used

DI3 - Not used

DI4 - Not used

DI5 - Not used

DI6 - Not used

DI7 - Not used

DI8 - Not used

Выходы

Аналогов

ые

AO1

-

Not used

AO2

-

Not used

AO3

-

Not used

Дискетные

DO1

-

Not used

DO2

-

Not used

DO3

-

Not used

DO4

-

Not used

DO5

-

Not used

DO6

-

Not used

Конфигурирование входов и выходов

Модуль PCM CWS позволяет осуществлять программное переконфигурирование физических входов и выходов
контроллера.

Например, чтобы считать значения со второго аналогового входа контроллера, к которому подключён аналоговый
сигнал (4-20mA) от датчика давления на входе в группу, необходимо предпринять следующие действия:

1. На дисплее контроллера зайти в меню: Главное Меню → Входы/Выходы → Конфигурация →Аналог.

входы.

Порядковый номер в списке соответствует номеру аналогового входа у контроллера.

2. Выделить второй вход контроллера, нажатием на кнопку .

34

3. На экране конфигурации аналогового входа выделить “TYP:” и, пролистывая варианты типа входа,

выбрать 4-20. Данная настройка должна совпадать с типом физического входа (Табл. 17). Именно
поэтому для подключения аналогового сигнала (4-20mA) выбран второй универсальный аналоговый
вход контроллера.

4. Аналогичным образом настроить параметры “MIN” и “MAX” – минимальное и максимальное значения,

приходящие на данный вход.

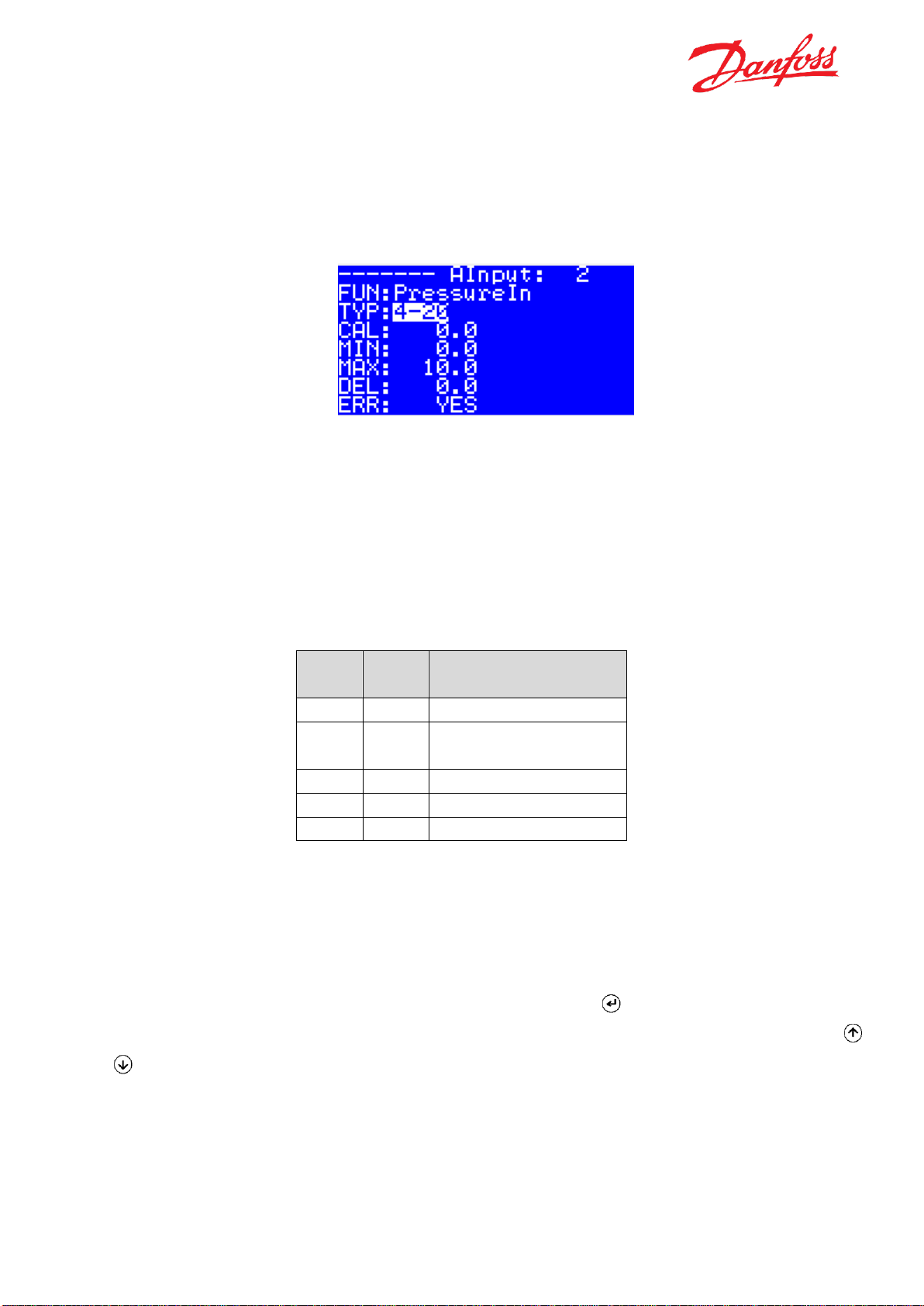

Рисунок 16. Сконфигурированный аналоговый вход контроллера на датчик давления.

5. “CAL” – калибровка для «подгона» получаемого значения с входа в случае отклонения (погрешности) от

ожидаемого значения.
“DEL” – дельта (%) от значения с входа для определения диапазона минимального и максимального
значения.
“ERR” – флаг «Анализировать ошибку при выходе значения с аналогового входа за пределы». Должен
всегда быть «YES».

Таблица 17. Разрешенные типы для входов и выходов модуля

№

Вид
сигнала

Возможные типы

сигналов

1-4

AI

универсальные

5-8

AI

универсальные, кроме 0­20mA, 4-20mA

1-4

AO

0-10V

1-8

DO

Нормально открытые

3,4,7,8

DO

Нормально закрытые

И, наоборот, чтобы убрать с программного входа контроллера переменную, например, датчик давления на
входе, необходимо:

1. На дисплее контроллера зайти в меню: Главное Меню → Входы/Выходы → Конфигурация →Аналог

входы.
Порядковый номер в списке соответствует номеру аналогового входа у контроллера.

2. Выделить соответствующий вход контроллера, нажатием на кнопку .

3. На экране конфигурации аналогового входа выделить “FUN:” и, пролистывая переменные кнопками

и , найти «-----------». Теперь значение с этого входа не будет использоваться, и программа будет
считать, что в комплектации данного оборудования нет датчика на этом входе.

Для просмотра сконфигурированных входов и выходов необходимо вернуться в базовое окно модуля, либо

на дисплее контроллера зайти в меню:

Главное Меню → Входы/Выходы → Просмотр.

35

Аналоговый вход под термистор

1. Подключить термистор данного насоса к выбранному аналоговому входу контроллера

2. Сконфигурировать аналоговый вход на тип: «NOhm».

3. Задать диапазон от 0 до 180 (Главное Меню → Входы/Выходы→ Конфигурация→ Аналог входы).

4. Привязать данный вход к номеру насоса:

Таблица 18. Перечень настроек в меню параметров для настройки входов под термисторы.

№

Обозначение

на дисплее

Допустим

ые

значения

Пример

конфигур

ации

Комментарии

Меню

1

Номер входа

насоса 1

TR1

0-12

3

На аналоговый вход AI3 подключен
термистор насоса 1.

Главное Меню →

Входы/Выходы

→Перегрев насосов

2

Номер входа

насоса 2

TR2

4

На аналоговый вход AI4 подключен
термистор насоса 2.

3

Номер входа

насоса 3

TR3

5

На аналоговый вход AI5 подключен

термистор насоса 3.

4

Номер входа

насоса 4

TR4

6

На аналоговый вход AI6 подключен

термистор насоса 4.

Если в комплектации подключён и используется модуль расширения, то в меню Главное Меню →
Входы/Выходы будет отображаться совместный список входов и выходов, начиная с входов и выходов

контроллера.
Важно обращать внимание на то, какой тип входа или выхода контроллера (модуля расширения) используется,
соответствует ли он подключаемому оборудованию.

Если аналоговый датчик давления отсутствует, необходимо убрать сконфигурированную соответствующую
переменную c аналогового входа в контроллере.

Таблица 19. Перечень переопределяемых переменных, используемых в модуле, по умолчанию.

№ п.п.

Наименование

Вид

сигна

ла

Описание

переменной

Тип по молчанию

(масштабирование)

Подключённое

оборудование

1

PressureOut

AI

Давление воды

после насосной

группы.

4-20 mA

Датчик давления S2

2

PressureIn

AI

Давление воды на

входе в насосную

группу.

4-20 mA

Датчик давления S8

3

Physic Start

DI

Физический

запуск

программного

модуля.

DI-NO

Тумблер на шкафу.

36

4

ShiftModeEn

DI

Активировать

сменный режим

DI-NO

Тумблер на шкафу.

5

FP1Input

DI

Отклик на

управляющий

дискретный сигнал

FP1Output на

контактор для связи

насоса 1 с ПЧ

DI-NO

Сигнал от контактора

насоса 1

6

FP2Input

DI

Отклик на

управляющий

дискретный

сигнал FP2Output

на контактор для

связи насоса 2 с

ПЧ

DI-NO

Сигнал от контактора

насоса 2

7

PFreq1 Alarm

DI

Наличие аварии

на ПЧ насоса 1

DI-NO

Сигнал от ПЧ насоса 1.

8

PFreq2 Alarm

DI

Наличие аварии

на ПЧ насоса 2

DI-NO

Сигнал от ПЧ насоса 2.

9

Pump 1 Alarm

DI

Наличие аварии

насоса 1

Внешний сигнал от насоса

1

10

Pump 2 Alarm

DI

Наличие аварии

насоса 2

Внешний сигнал от насоса

2

11

Pump1 Freq

AO

Управляющий

сигнал (задание)

на частотный

преобразователь

двигателя насоса

1.

0-10V

Частотный

преобразователь двигателя

насоса 1. Аналоговый вход

для управляющего сигнала.

12

Pump2 Freq

AO

Управляющий

сигнал (задание)

на частотный

преобразователь

двигателя насоса

2.

0-10V

Частотный

преобразователь двигателя

насоса 2. Аналоговый вход

для управляющего сигнала.

13

Pump1

DO

Управляющий

дискретный

сигнал (вкл/выкл)

на частотный

преобразователь

двигателя насоса

1.

DO-NO

Частотный

преобразователь двигателя

насоса 1.

Дискретный вход для

управляющего сигнала.

14

Pump2

DO

Управляющий

дискретный

сигнал (вкл/выкл)

на частотный

преобразователь

DO-NO

Частотный

преобразователь двигателя

насоса 2.

Дискретный вход для

управляющего сигнала.

37

двигателя насоса

2.

15

Alarm

DO

Наличие какой­либо аварии.

DO-NO

Сигнализация или

лампочка для индикации

наличия аварии.

16

Pump1 Alarm

DO

Наличие аварии

насоса 1.

DO-NO

Сигнализация или

лампочка для индикации

наличия аварии.

17

Pump2 Alarm

DO

Наличие аварии

насоса 2.

DO-NO

Сигнализация или

лампочка для индикации

наличия аварии.

Таблица 20. Перечень переопределяемых переменных, не сконфигурированных в программе, по умолчанию.

№ п.п.

Наименование

Вид

сигна

ла

Описание переменной

Тип по молчанию

(масштабирование)

Подключённое

оборудование

1

AI_Reserve1

AI

Резервный аналоговый вход 1

---

---

2

AI_Reserve2

AI

Резервный аналоговый вход 2

---

---

3

AI_Reserve3

AI

Резервный аналоговый вход 3

---

---

4

AI_Reserve4

AI

Резервный аналоговый вход 4

---

---

5

AI_Reserve5

AI

Резервный аналоговый вход 5

---

---

6

AI_Reserve6

AI

Резервный аналоговый вход 6

---

---

7

Pump 1 MCtrl

DI

Перевод насосов в ручной

режим с ПМУ, исключение

насоса 1 из логики программы.

DI-NO

Тумблер на

шкафу.

8

Pump 2 MCtrl

DI

Перевод насосов в ручной

режим с ПМУ, исключение

насоса 2 из логики

программы.

DI-NO

Тумблер на

шкафу.

9

Pump 3 MCtrl

DI

Перевод насосов в ручной

режим с ПМУ, исключение

насоса 3 из логики

программы.

DI-NO

Тумблер на

шкафу.

10

Pump 4 MCtrl

DI

Перевод насосов в ручной

режим с ПМУ, исключение

насоса 4 из логики

программы.

DI-NO

Тумблер на

шкафу.

11

PFreq3 Alarm

DI

Наличие аварии на ПЧ

насоса 3

DI-NO

Сигнал от ПЧ

насоса 3.

12

PFreq4 Alarm

DI

Наличие аварии на ПЧ

насоса 4

DI-NO

Сигнал от ПЧ

насоса 4.

13

WFreq Alarm

DI

Наличие аварии на

переходящем по насосам ПЧ

DI-NO

Сигнал от

переходящего

ПЧ.

38

14

Wat Presence

DI

Наличие воды на входе

насосной группы.

DI-NO

Электромеханиче

ске реле давления

для защиты от

сухого хода (S1)

15

High pressure

DI

Давление воды после

насосной группы больше

максимально допустимого

значения.

DI-NO

Электромеханиче

ское реле

давления для

контроля

минимального и

максимального

давления на

выходе (S3).

16

Low pressure

DI

Давление воды после

насосной группы меньше

минимально допустимого

значения.

DI-NO
17

Ind Pump1

DI

Наличие перепада давления

воды между входом и

выходом насоса 1

DI-NO

Дискретный

датчик перепада

давления (S4)

18

Ind Pump2

DI

Наличие перепада давления

воды между входом и

выходом насоса 2

DI-NO

Дискретный

датчик перепада

давления (S5)

19

Ind Pump3

DI

Наличие перепада давления

воды между входом и

выходом насоса 3

DI-NO

Дискретный

датчик перепада

давления (S6)

20

Ind Pump4

DI

Наличие перепада давления

воды между входом и

выходом насоса 4

DI-NO

Дискретный

датчик перепада

давления (S7)

21

P3Working

DI

Наличие связи с насосом 3.

DI-NO

Насос 3

22

P4Working

DI

Наличие связи с насосом 4

DI-NO

Насос 4

23

Pump 3 Alarm

DI

Внешний сигнал об аварии

насоса 3

DI-NO

Насос 3

24

Pump 4 Alarm

DI

Внешний сигнал об аварии

насоса 4

DI-NO

Насос 4
25

DI_Reserve1

DI

Резервный дискретный вход 1

---

---

26

DI_Reserve2

DI

Резервный дискретный вход 2

---

---

27

DI_Reserve3

DI

Резервный дискретный вход 3

---

---

28

DI_Reserve4

DI

Резервный дискретный вход 4

---

---

29

DI_Reserve5

DI

Резервный дискретный вход 5

---

---

30

DI_Reserve6

DI

Резервный дискретный вход 6

---

---

31

Reset Alarms

DI

Сбросить аварии

DI-NO

Кнопка на шкафу

управления

32

High Press
Alarm

DI

Сигнал о превышении

максимального допустимого

давления

DI-NO

Реле давления
33

P1Working

DI

Наличие связи с насосом 1

DI-NO

Насос

34

P2Working

DI

Наличие связи с насосом 2

DI-NO

39

35

FP3Input

DI

Отклик на управляющий

дискретный сигнал

FP3Output на контактор для
связи насоса 3 с ПЧ

DI-NO

Сигнал от

контактора

насоса 3

36

FP4Input

DI

Отклик на управляющий

дискретный сигнал

FP4Output на контактор для
связи насоса 4 с ПЧ

DI-NO

Сигнал от

контактора

насоса 4

37

Pump3 Freq

AO

Управляющий сигнал

(задание) на частотный

преобразователь двигателя

насоса 3.

0-10V

Частотный

преобразователь

двигателя насоса

3. Аналоговый

вход для

управляющего

сигнала.

38

Pump4 Freq

AO

Управляющий сигнал

(задание) на частотный

преобразователь двигателя

насоса 4.

0-10V

Частотный

преобразователь

двигателя насоса

4. Аналоговый

вход для

управляющего

сигнала.

39

AO_Reserve1

AO

Резервный аналоговый

выход 1

---

---

40

AO_Reserve2

AO

Резервный аналоговый

выход 2

---

---

41

AO_Reserve3

AO

Резервный аналоговый

выход 3

---

---

42

AO_Reserve4

AO

Резервный аналоговый

выход 4

---

---

43

AO_Reserve5

AO

Резервный аналоговый

выход 5

---

---

44

AO_Reserve6

AO

Резервный аналоговый

выход 6

---

---

45

AO Freq Cmd

AO

Управляющий сигнал

(задание) на переходящий

ПЧ.

0-10V

Переходящий

ПЧ. Аналоговый

вход для

управляющего

сигнала.

46

PressInV

AO

Значение текущего давления

на выходе из насосной

группы в вольтах.

0-10V

Устройство

47

Warning

DO

Наличие какого-либо
предупреждения.

DO-NO

Сигнализация

или лампочка для

индикации

40

наличия

предупреждения.

48

CWS In Work

DO

Модуль в работе.

DO-NO

Сигнализация

или лампочка для

индикации.

49

DO Freq Cmd

DO

Управляющий дискретный

сигнал (вкл/выкл) на

переходящий ПЧ.

DO-NO

Переходящий

ПЧ.

Дискретный вход

для

управляющего

сигнала.

50

SP1Output

DO

Управляющий дискретный

сигнал на насос 1 по сети.

Используется в схеме

регулирования №2 при

активации перехода ПЧ.

DO-NO

Контактор для

управления

(Вкл\Выкл)
насосом 1 по
сети.

51

SP2Output

DO

Управляющий дискретный

сигнал на насос 2 по сети.

Используется в схеме

регулирования №2 при

активации перехода ПЧ.

DO-NO

Контактор для

управления

(Вкл\Выкл)

насосом 2 по

сети.

52

SP3Output

DO

Управляющий дискретный

сигнал на насос 3 по сети.

Используется в схеме

регулирования №2 при

активации перехода ПЧ.

DO-NO

Контактор для

управления

(Вкл\Выкл)

насосом 3 по

сети.

53

SP4Output

DO

Управляющий дискретный

сигнал на насос 4 по сети.

Используется в схеме

регулирования №2 при

активации перехода ПЧ.

DO-NO

Контактор для

управления

(Вкл\Выкл)

насосом 4 по

сети.

54

FP1Output

DO

Управляющий дискретный

сигнал на насос 1 через ПЧ.

Используется любой в схеме

регулирования, где есть хотя

бы 1 ПЧ

DO-NO

Контактор для

управления

насосом 1 через
ПЧ.

55

FP2Output

DO

Управляющий дискретный

сигнал на насос 2 через ПЧ.

Используется любой в схеме

регулирования, где есть хотя

бы 1 ПЧ

DO-NO

Контактор для

управления

насосом 2 через

ПЧ.

56

FP3Output

DO

Управляющий дискретный

сигнал на насос 3 через ПЧ.

DO-NO

Контактор для

управления

41

Используется любой в схеме

регулирования, где есть хотя

бы 1 ПЧ

насосом 3 через

ПЧ.

57

FP4Output

DO

Управляющий дискретный

сигнал на насос 4 через ПЧ.

Используется любой в схеме

регулирования, где есть хотя

бы 1 ПЧ

DO-NO

Контактор для

управления

насосом 4 через

ПЧ.

58

Pump3 Alarm

DO

Нассо 3 в аварии

DO-NO

Индикация

59

Pump4 Alarm

DO

Нассо 4 в аварии

DO-NO

Индикация

60

Pump1 MControl

DO

Насос 1 в ручном режиме

DO-NO

Индикация

61

Pump2 MControl

DO

Насос 2 в ручном режиме

DO-NO

Индикация

62

Pump3 MControl

DO

Насос 3 в ручном режиме

DO-NO

Индикация

63

Pump4 MControl

DO

Насос 4 в ручном режиме

DO-NO

Индикация

64

Pump1 AControl

DO

Насос 1 в автом. режиме

DO-NO

Индикация

65

Pump2 AControl

DO

Насос 2 в автом. режиме

DO-NO

Индикация

66

Pump3 AControl

DO

Насос 3 в автом. режиме

DO-NO

Индикация

67

Pump4 AControl

DO

Насос 4 в автом. режиме

DO-NO

Индикация

68

Pump3

DO

Управляющий дискретный

сигнал (вкл/выкл) на

частотный преобразователь

двигателя насоса 3.

DO-NO

Частотный

преобразователь

двигателя насоса

3.

Дискретный вход

для

управляющего

сигнала.

69

Pump4

DO

Управляющий дискретный

сигнал (вкл/выкл) на

частотный преобразователь

двигателя насоса 4.

DO-NO

Частотный

преобразователь

двигателя насоса

4.

Дискретный вход для

управляющего сигнала.

70

No Water Alarm

DO

Авария по отсутствию воды

DO-NO

---

71

DO_Reserve1

DO

Резервный дискретный

выход 1

---

---

72

DO_Reserve2

DO

Резервный дискретный

выход 2

---

---

73

DO_Reserve3

DO

Резервный дискретный

выход 3

---

---

74

DO_Reserve4

DO

Резервный дискретный

выход 4

---

---

75

DO_Reserve5

DO

Резервный дискретный

выход 5

---

---

76

DO_Reserve6

DO

Резервный дискретный

выход 6

---

---

42

77

PBlockedAlarm

DO

Наличие предупреждения

«АВР насосов»

DO-NO

Индикация

78

HighPresAlarm

DO

Наличие аварии
«Превышение макс.
допустимого давления»

DO-NO

Индикация

79

Transf_ResAlarms

DO

Транзитный сигнал сброса
аварий через DI “Reset
alarms” c выдержкой в
течение 2х секунд

---

Сброс аварий по

команде DI во

внешних

устройствах,

например УПП,

ПЧ.

Таблица 21. Перечень переопределяемых переменных на выходы контроллера (модуля расширения) для управления

насосами при использовании схемы 1 регулирования давления (все от сети).

№ п.п.

Наименование

Вид
сигнала

Описание переменной

1

Pump1

DO

Управляющий дискретный сигнал

(вкл/выкл) на двигатель насоса 1.

2

Pump2

DO

Управляющий дискретный сигнал

(вкл/выкл) на двигатель насоса 2.

3

Pump3

DO

Управляющий дискретный сигнал

(вкл/выкл) на двигатель насоса 3.

4

Pump4

DO

Управляющий дискретный сигнал

(вкл/выкл) на двигатель насоса 4.

Таблица 22. Перечень переопределяемых переменных на выходы контроллера (модуля расширения) для управления
насосами при использовании схемы 2 регулирования давления (прикреплённый 1 ПЧ). Пример, когда насос 1 от

ПЧ, остальные от сети.

№ п.п.

Наименование

Вид
сигнала

Описание переменной

1

Pump1 Freq

AO

Управляющий сигнал (задание) на

частотный преобразователь насоса 1.

2

Pump1

DO

Управляющий дискретный сигнал
(вкл/выкл) на частотный преобразователь

двигателя насоса 1.

3

Pump2

DO

Управляющий дискретный сигнал

(вкл/выкл) на двигатель насоса 2.

4

Pump3

DO

Управляющий дискретный сигнал

(вкл/выкл) на двигатель насоса 3.

5

Pump4

DO

Управляющий дискретный сигнал

(вкл/выкл) на двигатель насоса 4.

6

FP1Output

DO

Управляющий дискретный сигнал

(вкл/выкл) на насоса 1 через ПЧ

Таблица 23. Перечень переопределяемых переменных на выходы контроллера (модуля расширения) для управления

насосами при использовании схемы 2 регулирования давления (переходящий 1 ПЧ).

№ п.п.

Наименование

Вид
сигнала

Описание переменной

1

DO Freq Cmd

DO

Управляющий дискретный сигнал

(вкл/выкл) на переходящий ПЧ.

2

SP1Output

DO

Управляющий дискретный сигнал на
насос 1 по сети. Используется в схеме

43

регулирования №2 при активации

перехода ПЧ.

3

SP2Output

DO

Управляющий дискретный сигнал на

насос 2 по сети. Используется в схеме
регулирования №2 при активации

перехода ПЧ.

4

SP3Output

DO

Управляющий дискретный сигнал на
насос 3 по сети. Используется в схеме
регулирования №2 при активации

перехода ПЧ.

5

SP4Output

DO

Управляющий дискретный сигнал на
насос 4 по сети. Используется в схеме
регулирования №2 при активации

перехода ПЧ.

6

FP1Output

DO

Управляющий дискретный сигнал на

насос 1 через ПЧ.

7

FP2Output

DO

Управляющий дискретный сигнал на

насос 2 через ПЧ.

8

FP3Output

DO

Управляющий дискретный сигнал на

насос 3 через ПЧ.

9

FP4Output

DO

Управляющий дискретный сигнал на

насос 4 через ПЧ.

10

AO Freq Cmd

AO

Управляющий аналоговый сигнал

(задание) на переходящий ПЧ.

Таблица 24. Перечень переопределяемых переменных на выходы контроллера (модуля расширения) для

управления насосами при использовании схемы 3 регулирования давления (все от ПЧ).

№ п.п.

Наименование

Вид
сигнала

Описание переменной

1

Pump1

DO

Управляющий дискретный сигнал
(вкл/выкл) на частотный преобразователь

двигателя насоса 1.

2

Pump2

DO

Управляющий дискретный сигнал
(вкл/выкл) на частотный преобразователь

двигателя насоса 2.

3

Pump3

DO

Управляющий дискретный сигнал
(вкл/выкл) на частотный преобразователь

двигателя насоса 3.

4

Pump4

DO

Управляющий дискретный сигнал
(вкл/выкл) на частотный преобразователь

двигателя насоса 4.

5

FP1Output

DO

Управляющий дискретный сигнал на насос 1

через ПЧ.

6

FP2Output

DO

Управляющий дискретный сигнал на насос 2

через ПЧ.

7

FP3Output

DO

Управляющий дискретный сигнал на насос 3

через ПЧ.

8

FP4Output

DO

Управляющий дискретный сигнал на насос 4
через ПЧ. Используется в схеме
регулирования №2 при активации перехода

ПЧ.

9

Pump1 Freq

AO

Управляющий сигнал (задание) на
частотный преобразователь двигателя

насоса 1.

10

Pump2 Freq

AO

Управляющий сигнал (задание) на
частотный преобразователь двигателя

насоса 2.

11

Pump3 Freq

AO

Управляющий сигнал (задание) на
частотный преобразователь двигателя

насоса 3.

44

12

Pump4 Freq

AO

Управляющий сигнал (задание) на
частотный преобразователь двигателя

насоса 4.

Подключение внешнего дисплея к контроллеру

Существует возможность подключения внешнего дисплея к контроллеру для удобства при наблюдении и

настройке системы (контроллер в шкафу), а также при использовании «слепого» контроллера (без дисплея).

Данный дисплей, MMIRGS2, дублирует дисплей контроллера.
Рекомендовано использование CAN-шины. В случае нескольких контроллеров (например, двух)
последовательно соединяем по CAN один модуль со вторым модулем, а второй модуль с внешним дисплеем
(перемычки R120-CANH – только на крайних узлах). Также необходимо запитать дисплей от 24В через разъём
под питание (два провода).

Также необходимо произвести следующие настройки:

1. Зайти в БИОС дисплея (одновременное нажатие на и ) и задать уникальный адрес самого дисплея ( >=

120) (CAN → NODE I) и адрес модуля для связи (MCX SELECTION → MAN SELECTION);

2. Подтвердить.

Рисунок 17. Подключение внешнего дисплея к одному модулю

Рисунок 18. Подключение внешнего дисплея к двум модулям. В CAN- подключении среднего контроллера отсутствует
перемычка между R120-CANH.

• Если после всех настроек на экране надпись “DATA…”, нужно подождать около двух минут. Если долго
горит надпись – “SEARCH UI…”- это значит, что введён неверный адрес удалённого контроллера или
проблемы с физическим подключением.

• В случаях, когда несколько модулей, рекомендуется сначала произвести подключение одного только

контроллера с внешним дисплеем. Только после того как будет найден контроллер, подключить в сеть

следующий модуль.

Переключение между экранами контроллеров с помощью внешнего дисплея

Danfoss MMIGRS2 (дисплей) также может работать с несколькими контроллерами, последовательно
соединёнными CAN-шиной.

Необходимо подключить MMIRGS2 к контроллерам с помощью CAN-интерфейса (см. Рис 18).

Для переключения между экранами контроллеров существует два способа:

1. С помощью стрелок и . Необходимо удерживать кнопку нажатой не менее двух секунд до момента
старта поиска экрана другого контроллера.

Данный способ актуален для случаев, когда адреса контроллеров идут по порядку и находятся рядом друг с

другом. Каждое переключение между экранами контроллеров с разными приложениями длится 1.5-2 минуты!

2. С помощью задания адреса требуемого контроллера через меню. Необходимо внести необходимый адрес
(«Сервис →Внешний дисплей →Адрес удалённого контроллера (CAN)»), после чего выйти на главный экран

нажатиями на кнопку .

Необходимо точно знать адрес удалённого контроллера, на экран которого необходимо переключиться

45

В случае выхода из строя контроллера, на экран которого был настроен внешний дисплей, необходимо

№

Код

Наименование

Минимал.

значение

Максимал.

значение

Единица

измерения

Modbus

адрес

Уровень

доступа**

StU

Общие > Параметры запуска

1

CLS

Логический старт

0 1 Выкл,

Вкл

3001

1

2

CSM

Режим запуска

0 2 ЛОГ,

И,

ИЛИ

3002

1

3

y07

Восстановить параметры по

умолчанию

0 1 Выкл,

Вкл

3004

2

переключиться на экран другого контроллера. Для этого:

1. Зайти в БИОС дисплея (одновременное нажатие на и );

2. Задать адрес контроллера для связи

(MCX SELECTION→MAN SELECTION);

3. Подтвердить ( ).

Подключение модуля расширения к контроллеру

Существует возможность подключения модуля расширения к контроллеру (В меню «Параметры → Общие →

Коммуникации → Активировать модуль расширения = ДА»). Для физического соединения контроллера с

модулем расширения используется CAN-шина. Особенности те же, как и при подключении внешнего дисплея.
Для безопасности, адрес своего модуля расширения контроллер рассчитывает автоматически (Посмотреть в
меню «Параметры → Общие → Коммуникации → Адрес модуля расширения»).

Важно, чтобы реальный адрес модуля расширения совпадал с тем, что рассчитал для него контроллер.

Задать требуемый контроллером адрес модулю расширения в сети CAN можно двумя способами:

1. Подключить к модулю расширения по CAN, предварительно запитав его, устройство Danfoss MYK.

В меню MYK выбрать «Program → Configurate node → Node ID».
Проверить в меню «Параметры → Общие → Коммуникации → Адрес модуля расширения» адрес

контроллера.
Стрелками задать требуемый адрес и подтвердить. Дождаться автоматического выхода с текущей
страницы.

2. Можно задать адрес модуля расширения через контроллер. Для этого необходимо подключить контроллер
к модулю расширения по CAN и убедиться, что в сети только один контроллер MCX06D.

Зайти в меню контроллера под паролем второго уровня (Табл.2 в Приложении).

В меню «Параметры → Общие → Коммуникации» подтвердить «Обновить адрес модуля расшир» ( ).

Если в меню «Параметры → Общие → Коммуникации → Активировать модуль расширения = НЕТ», то

модуль расширения убран из конфигурации (с сохранением позиций входов и выходов в конфигурации

контроллера) и аварии наличия связи не анализируются.

Приложение

Таблица 1. Общий список всех параметров меню

Параметры в таблицах 1, 5, 6, 7, 8, 9 - 16ти разрядные, тип INT

46

4

IDE

Показывать уникальный номер

0 1 НЕТ,

ДА

3005

0

SEr

Общие > Сетевые настройки

5

SEr

Адрес контроллера (Modbus и

CAN)

1

100

3007

1

6

bAU

Скорость передачи (Modbus)

0

8

0, 12, 24, 48, 96,

144, 192, 288,

384

3008

1

7

COM

Проверка чётности (Modbus)

0

2

8N1, 8E1, 8N2

3009

1

8

EXP

Активировать модуль

расширения

0 1 НЕТ,

ДА

3010

2

9

EXA*

Адрес модуля расширения

0

100

3011

0

ALE

Аварии > Подключение

10

E26

Авария ПЧ

0 1 НЕТ, ДА

3015

1

11

E01

Наличие воды на входе

0 1 НЕТ, ДА

3016

1

12

E02

Критическая авария

0 1 НЕТ, ДА

3017

2

13

E04

Общее наличие фазы

0 1 НЕТ, ДА

3018

2

14

E27

Малое давление

0 1 НЕТ, ДА

3019

2

15

E25

Превышение максимального

допустимого давления по AI

0 1 НЕТ, ДА

3020

1

16

E28

Недостижение заданного

давления

0 1 НЕТ, ДА

3021

2

17

E29

Авария датчика давления на

входе

0 1 НЕТ, ДА

3022

1

18

E30

Наличие перепада давл. на

группе

0 1 НЕТ, ДА

3023

1

19

E19

Авария датчика давления на

выходе

0 1 НЕТ, ДА

3024

1

20

E20

Авария модуля расширения

0 1 НЕТ, ДА

3025

1

21

E18

Неисправно реле давл. S3

0 1 НЕТ, ДА

3026

2

22

E17

Уставки: MAX < MIN

0 1 НЕТ, ДА

3027

2

23

E05

Нет связи с насосом 1

0 1 НЕТ, ДА

3028

2

24

E06

Наличие перепада давл. насоса

1

0 1 НЕТ, ДА

3029

1

25

E07

Авария насоса 1

0 1 НЕТ, ДА

3030

1

26

E21

Авария ПЧ насоса 1

0 1 НЕТ, ДА

3031

1

27

E31

Перегрев двигателя насоса 1

0 1 НЕТ, ДА

3032

2

28

E08

Нет связи с насосом 2

0 1 НЕТ, ДА

3033

2

29

E09

Наличие перепада давл. насоса

2

0 1 НЕТ, ДА

3034

1

30

E10

Авария насоса 2

0 1 НЕТ, ДА

3035

1

31

E22

Авария ПЧ насоса 2

0 1 НЕТ, ДА

3036

1

32

E32

Перегрев двигателя насоса 2

0 1 НЕТ, ДА

3037

2

33

E11

Нет связи с насосом 3

0 1 НЕТ, ДА

3038

2

34

E12

Наличие перепада давл. насоса

3

0 1 НЕТ, ДА

3039

1

35

E13

Авария насоса 3

0 1 НЕТ, ДА

3040

1

47

48

36

E23

Авария ПЧ насоса 3

0 1 НЕТ, ДА

3041

1

37

E33

Перегрев двигателя насоса 3

0 1 НЕТ, ДА

3042

2

38

E14

Нет связи с насосом 4

0 1 НЕТ, ДА

3043

1

39

E15

Наличие перепада давл. насоса

4

0 1 НЕТ, ДА

3044

1

40

E16

Авария насоса 4

0 1 НЕТ, ДА

3045

1

41

E24

Авария ПЧ насоса 4

0 1 НЕТ, ДА

3046

1

42

E34

Перегрев двигателя насоса 4

0 1 НЕТ, ДА

3047

1

43

E35

АВР насосов

0 1 НЕТ, ДА

3048

1

44

E36

Наличие воды на выходе

0 1 НЕТ, ДА

3049

1

45

E37

Авария наличия засора

0 1 НЕТ, ДА

3050

1

46

E38

Превышение максималь-ного
допустимого дав-ления по DI

0 1 НЕТ, ДА

3051

1

47

E39

Авария отсутствия отклика от

контакт.FP1Output

0 1 НЕТ, ДА

3052

1

48

E40

Авария отсутствия отклика от

контакт.FP2Output

0 1 НЕТ, ДА

3053

1

49

E41

Авария отсутствия отклика от
контакт.FP3Output

0 1 НЕТ, ДА

3054

1

50

E42

Авария отсутствия отклика от

контакт.FP4Output

0 1 НЕТ, ДА

3055

1

ALD

Аварии > Задержки

51

ADS

Общая задержка при

включении

0

999

s

3056

1

52

ADW

Задержка аварии "Наличие

воды"

0

999

s

3057

1

53

AD1

Задержка критической аварии

0

999

s

3058

2

54

AD2

Задержка на аварию отсутствия

общей фазы

0

999

s

3059

1

55

ADP

Задержка аварий по

отсутствию связи с насосом

0

999

s

3060

2

56

ADI

Задержка аварий по перепаду

давления

0

999

s

3061

1

57

ADA

Задержка аварии насоса

0

999

s

3062

1

58

AD3

Задержка некорректной

уставки

0

999

s

3063

1

59

AD4

Задержка аварии реле S3

0

999

s

3064

2

60

AFD

Задержка аварии ПЧ насоса

0

999

s

3065

1

61

APD

Задержка аварии превышения

допустимого давления

0

999

s

3066

1

62

SPD

Задержка аварии "Малое

давление"

0

3600

s

3067

2

63

UPD

Задержка аварии
"Недостижение заданного

давления"

0

10800

s

3068

2

64

OPD

Задержка аварии при перегреве

двигателя

0

600

s

3069

2

65

SAD

Задержка аварии датчика

0

360

s

3070

1

49

66

PBD

Задержка аварии АВР насосов

0

3600

S

3071

67

ADw

Задержка аварии "Наличие

воды на выходе"

0

3600

s

3072

68

SBD

Задержка аварии засора

0

3600

s

3073

1

ATM

Аварии > Задания

69

SP1

Минимальное давление на

входе в группу

0,0

100,0

3077

1

70

SP2

Анализировать наличие воды

по AI

0 1 НЕТ, ДА

3078

1

71

SP3

Включить байпас

0 1 НЕТ, ДА

3079

1

72

SP4

Минимальный перепад

давления на группе

0,0

30,0

3080

1

73

PTL

Предельное значение

сопротивления

0,8

10,0

KOhm

3081

2

74

SP5

Дифференциал (давление на
входе)

0,0

100,0

3083

1

75

MPP

Максимальное допустимое

давление

0,0

100,0

3084

1

76

AEA

Автосброс превышения

давления

-1

5

-1 – Автом.,
0 - Ручной

3085

1

77

APP

Автосброс перепада давления

-1

5

3086

1

78

AAP

Автосброс аварии насоса

-1

5

3087

1

79

NWE

Вид сброса аварии отсутствия

воды по AI

0 1 0 - Вар-т1,

1 - Вар-т2

3088

1

80

SP6

Минимальное давление на

выходе из группы

0,0

100,0

3089

1

81

SP7

Дифференциал (давление на

выходе)

0,0

100,0

3090

1

82

SP8

Перепад давления при засоре

0,0

100,0

3091

1

83

SP9

Аварийная частота при засоре

0,0

100,0

%

3092

1

84

S10

Замещать аварийной частотой
при обрыве датчика давления

на выходе

0 1 НЕТ, ДА

3093

1

85

S11

Аварийная частота при обрыве

датчика на выходе

0,0

100,0

3094

1

Set

Параметры > Уставки

86

CS

Уставка давления

0,0

100,0

3095

1

87

CSR

Радиус уставки давления

0,0

100,0

3096

1

88

CSH

Максимальное давление

0,0

100,0

3097

1

89

CSL

Минимальное давление

0,0

100,0

3098

1

90

CZC

"Нулевой" расход

0 1 Выкл,

Вкл

3099

1

91

RSF

Регулировать по перепаду

давления

0 1 Выкл,

Вкл

3100

1

92

PRM

Единица измерения давления

0 4 бар, м.в.с.,

кПа,

кгс/см2, %

3101

1

93

SMP

Приоритет алг. со сменным

режимом

0 1 НЕТ, ДА

3102

2

50

CPG

Насосы > Общие

94

CDT

Время задержки включения

0

600

s

3103

1

95

CdT

Время задержки выключения

0

600

s

3104

1

96

CPT

Время выдержки включения

0

600

s

3105

1

97

CpT

Время выдержки выключения

0

600

s

3106

1

98

CET

Время повышения

0

600

s

3107

1

99

CRT

Время понижения

0

600

s

3108

1

100

CAT

Время активации

0

600

s

3109

1

101

CML

Минимальный выход

0

1000

%

3110

1

102

CNL

Уровень включения

0

1000

%

3111

1

103

CFL

Уровень выключения

0

1000

%

3112

1

104

CRS

Уровень понижения

0

1000

%

3113

105

CES

Уровень повышения

0

1000

%

3114

1

106

CST

Тип сортировки

0 2 Нрбт,

NВкл,

Пррт

3115

1

107

CPN

Максимальное число насосов

1

4 3116

1

108

WSD

Время остановки

0

3600

s

3117

1

109

FPD

Время отклика от

контакт.FPxOutput

0

3600

s

3119

1

CP1

Насосы > Насос 1

110

C1T

Тип насоса 1

0 2 Нет,

Сеть,

Част

3120

1

111

C1F

Функция насоса 1

0 1 Оснв, Рзрв

3121

1

112

C1W

Режим насоса 1

0

3

Выкл, Вкл,

Авто, Руч

3122

1

113

C1M

Ручной выход 1

0,0

100,0

%

3123

1

114

C1S

Масштабирование 1

0

2

0-10,2-10,10-0

3124

1

115

C1H

Часы наработки 1

0

596

h

3125

1

116

C1L

Кол-во запусков 1

0

596

3126

1

117

C1P

Приоритет 1

1

4 3127

1

CP2

Насосы > Насос 2

118

C2T

Тип насоса 2

0 2 Нет,

Сеть,

Част

3128

1

119

C2F

Функция насоса 2

0 1 Оснв, Рзрв

3129

1

120

C2W

Режим насоса 2

0

3

Выкл, Вкл,

Авто, Руч

3130

1

121

C2M

Ручной выход 2

0,0

100,0

%

3131

1

122

C2S

Масштабирование 2

0

2

0-10,2-10,10-0

3132

1

123

C2H

Часы наработки 2

0

596

h

3133

1

124

C2L

Кол-во запусков 2

0

596

3134

1

125

C2P

Приоритет 2

1

4 3135

1

CP3

Насосы > Насос 3

126

C3T

Тип насоса 3

0 2 Нет,

3136

1

51

Сеть,

Част

127

C3F

Функция насоса 3

0 1 Оснв, Рзрв

3137

1

128

C3W

Режим насоса 3

0

3

Выкл, Вкл,

Авто, Руч

3138

1

129

C3M

Ручной выход 3

0,0

100,0

%

3139

1

130

C3S

Масштабирование 3

0

2

0-10,2-10,10-0

3140

1

131

C3H

Часы наработки 3

0

596

h

3141

1

132

C3L

Кол-во запусков 3

0

596

3142

1

133

C3P

Приоритет 3

1

4 3143

1

CP4

Насосы > Насос 4

134

C4T

Тип насоса 4

0 2 Нет,

Сеть,

Част

3144

1

135

C4F

Функция насоса 4

0 1 Оснв, Рзрв

3145

1

136

C4W

Режим насоса 4

0

3

Выкл, Вкл,

Авто, Руч

3146

1

137

C4M

Ручной выход 4

0

100

%

3147

1

138

C4S

Масштабирование 4

0

2

0-10,2-10,10-0

3148

1

139

C4H

Часы наработки 4

0

596

h

3149

1

140

C4L

Кол-во запусков 4

0

596

3150

1

141

C4P

Приоритет 4

1

4 3151

1

CWP

Насосы > Переход ПЧ

142

EWF

Включить переход ПЧ по

таймеру

0 1 НЕТ, ДА

3152

1

143

RDS

Тормозить насос выбегом

0 1 НЕТ, ДА

3153

1

144

EF2

Включить переход ПЧ при

остановке

0 1 НЕТ, ДА

3154

1

145

EF3

Включить переход ПЧ при

переходе на ручной

0 1 НЕТ, ДА

3155

1

SLP

Насосы > Спящий режим

146

SL1

Активировать спящий режим

0 1 НЕТ, ДА

3156

1

147

SL2

Задержка до перехода

0

3600

s

3157

1

148

SL3

Разность задания при выходе

из режима

0

100

%

3158

1

149

SL4

Переход при минимальной

скорости

0 1 НЕТ, ДА

3159

1

FSM

Насосы > Прин.остановка

150

FSF

Останавливать станцию

принудительно

0 1 НЕТ, ДА

3160

1

151

FWD

День недели

0

7

Пн,Вт,Ср,Чт,

Пт,Сб,Вс,КДень

3161

1

152

FSH

Часы 0 23

3162

1

153

FSM

Минуты 0 59

3163

1

154

TRP

Прокручивать резервные

насосы

0 1 НЕТ, ДА

3164

1

155

TRD

Время прокручивания

0

999

s

3165

1

52

156

TRO

Резервный выход

0,0

100,0

%

3166

1

CR1

Регуляторы > Регулятор 1

157

C1R

Тип регулятора

0 2 П,ПИ,ПИД

3167

1

158

C1p

П-коэффициент

0,00

99,99

3168

1

159

C1i

И-коэффициент

0,00

99,99

3169

1

160

C1d

Д-коэффициент

0

100

3170

1

161

C1t

Время дифференц

0

999

s

3171

1

CR2

Регуляторы > Регулятор 2

162

C2R

Тип регулятора

0 2 П,ПИ,ПИД

3172

1

163

C2p

П-коэффициент

0,00

99,99

3173

1

164

C2i

И-коэффициент

0,00

99,99

3174

1

165

C2d

Д-коэффициент

0

100

3175

1

166

C2t

Время дифференц

0

999

s

3176

1

CR3

Регуляторы > Регулятор 3

167

C3R

Тип регулятора

0 2 П,ПИ,ПИД

3177

1

168

C3p

П-коэффициент

0,00

99,99

3178

1

169

C3i

И-коэффициент

0,00

99,99

3179

1

170

C3d

Д-коэффициент

0

100

3180

1

171

C3t

Время дифференц

0

999

s

3181

1

CR4

Регуляторы > Регулятор 4

172

C4R

Тип регулятора

0 2 П,ПИ,ПИД

3182

1

173

C4p

П-коэффициент

0,00

99,99

3183

1

174

C4i

И-коэффициент

0,00

99,99

3184

1

175

C4d

Д-коэффициент

0

100

3185

1

176

C4t

Время дифференц

0

999

s

3186

1

PSS

Входы/Выходы > Датчик на

выходе

177

MAX

Макс. давление датчика

давления

0,0

50,0

3187

1

178

MIN

Миним. давление датчика
давления

0,0

30,0

3188

1

TOS

Входы/Выходы > Перегрев

насосов

179

TR1

Номер входа насоса 1

0

12

3189

2

180

TR2

Номер входа насоса 2

0

12

3190

2

181

TR3

Номер входа насоса 3

0

12

3191

2

182

TR4

Номер входа насоса 4

0

12

3192

2

MOD

Сервис > Инфо модуля

183

TYP*

Тип приложения

1

100

3193

0

184

VER*

Номер версии

1,00

100,00

3194

0

MMI

Сервис > Внешний дисплей

185

RAD

Адрес удалённого контроллера

(CAN)

0

199

3195

1

RRT

Сервис > Дата/время со

СКАДы

53

186

RY

Год

2018

4000

3196

2

187

RM

Месяц 1 12

3197

2

188

RD

День 1 31

3198

2

189

RH

Часы 0 23

3199

2

190

Rm

Минуты 0 59

3200

2

191

RR

Установить новое время

0 1 НЕТ,ДА

3201

2

*только чтениe

** подробнее см. таблицу 2.

Таблица 2. Уровни доступа

Значение

Описание

0

Доступ к параметрам меню осуществляется без ввода

пароля

1

Для доступа необходим пароль. Пароль:256

2

Для доступа необходим пароль. Пароль:007

Таблица 3. Общий список адресов всех аварий/предупреждений (только чтение)

Код

Наименование

Modbus

адрес

CP

Авария наличия воды (на входе)

1901 .08

CA

Критическая авария

1901 .09

CPP

Отсутствует общая фаза

1901 .10

C1P

Нет связи с насосом 1

1901 .11

C1I

Нет перепада у насоса 1

1901 .12

C1A

Авария насоса 1

1901 .13

C2P

Нет связи с насосом 2

1901 .14

C2I

Нет перепада у насоса 2

1901 .15

C2A

Авария насоса 2

1901 .00

C3P

Нет связи с насосом 3

1901 .01

C3I

Нет перепада у насоса 3

1901 .02

C3A

Авария насоса 3

1901 .03

C4P

Нет связи с насосом 4

1901 .04

C4I

Нет перепада у насоса 4

1901 .05

C4A

Авария насоса 4

1901 .06

CMM

Уставки: MAX < MIN

1901 .07

CKD

Неисправно реле давл. S3

1902 .08

CPA

Авария датчика давления на

выходе

1902 .09

EXC

Нет связи с м. расширения

1902 .10

FA1

Авария ПЧ насоса 1

1902 .11

FA2

Авария ПЧ насоса 2

1902 .12

FA3

Авария ПЧ насоса 3

1902 .13

FA4

Авария ПЧ насоса 4

1902 .14

EPA

Превышение макс.допустимого

давления по AI

1902 .15

54

FA

Авария ПЧ

1902 .00

SPA

Малое давление

1902 .01

UPA

Недостижение заданного давления

1902 .02

WPA

Авария датчика давления на входе

1902 .03

DP1

Нет перепада у группы от насоса 1

1902 .04

DP2

Нет перепада у группы от насоса 2

1902 .05

DP3

Нет перепада у группы от насоса 3

1902 .06

DP4

Нет перепада у группы от насоса 4

1902 .07

OT1

Перегрев двигателя насоса 1

1903 .08

OT2

Перегрев двигателя насоса 2

1903 .09

OT3

Перегрев двигателя насоса 3

1903 .10

OT4

Перегрев двигателя насоса 4

1903 .11

MPB

АВР насосов

1903 .12

SBA

Авария наличия засора

1903 .13

CP2

Авария наличия воды (на выходе)

1903 .14

EPD

Превышение макс.допустимого

давления по DI

1903 .15

FP1

Нет отклика от контактора

FP1Output

1903 .00

FP2

Нет отклика от контактора

FP2Output

1903 .01

FP3

Нет отклика от контактора

FP3Output

1903 .02

FP4

Нет отклика от контактора

FP4Output

1903 .03

Таблица 4. Modbus адреса физических дискретных входов/выходов модуля (только чтение)

№

Конфигурация

Минимум

Максимум

Тип

Modbus

aдрес

Дискретные входы

1

Physic Start

0 1 N.O.

1001.08

2

FP1Input

0 1 N.O.

1001.09

3

FP2Input

1 0 N.O.

1001.10

4

ShiftModeEn

1 0 N.O.

1001.11

5

Pump 1 Alarm

1 0 N.O.

1001.12

6

Pump 2 Alarm

1 0 N.O.

1001.13

7

PFreq1 Alarm

1 0 N.O.

1001.14

8

----------------

1 0 N.C.

1001.15

9*

PFreq2 Alarm

0 1 N.O.

1001.00

10*

----------------

0 1 N.C.

1001.01

11*

----------------

0 1 N.C.

1001.02

12*

----------------

0 1 N.C.

1001.03

13*

----------------

0 1 N.C.

1001.04

14*

----------------

0 1 N.C.

1001.05

15*

----------------

1 0 N.C.

1001.06

16*

----------------

1 0 N.C.

1001.07

55

Дискретные выходы

1

Pump1

0 1 N.O.

1003.08

2

Pump2

0 1 N.O.

1003.09

3

Pump1 Alarm

0 1 N.O.

1003.10

4

Pump2 Alarm

0 1 N.O.

1003.11

5

Alarm

0 1 N.O.

1003.12

6

----------------

0 1 N.O.

1003.13

7

----------------

0 1 N.O.

1003.14

8

----------------

0 1 N.O.

1003.15

9*

----------------

0 1 N.O.

1003.00

10*

----------------

0 1 N.O.

1003.01

11*

----------------

0 1 N.O.

1003.02

12*

----------------

0 1 N.O.

1003.03

13*

----------------

0 1 N.O.

1003.04

14*

----------------

0 1 N.O.

1003.05

*сигналы модуля расширения

Таблица 5. Modbus адреса физических аналоговых входов/выходов модуля (только чтение)

№

Конфигурация

Минимум

Максимум

Тип

Modbus

aдрес

Аналоговые входы

1

PressureIn

0,0

16,0

4-20мА

1005

2

PressureOut

0,0

16,0

4-20мА

1006

3

----------------

----------------

----------------

----------------

1007

4

----------------

----------------

----------------

----------------

1008

5

----------------

----------------

----------------

----------------

1009

6

----------------

----------------

----------------

----------------

1010

7

----------------

----------------

----------------

----------------

1011

8

----------------

----------------

----------------

----------------

1012

9*

----------------

----------------

----------------

----------------

1013

10*

----------------

----------------

----------------

----------------

1014

11*

----------------

----------------

----------------

----------------

1015

12*

----------------

----------------

----------------

----------------

1016

Аналоговые выходы

1

Pump1 Freq

0 %

100 %

0-10 V

1037

2

Pump2 Freq

0 %

100 %

0-10 V

1038

3

----------------

----------------

----------------

----------------

1039

4

----------------

----------------

----------------

----------------

1040

5*

----------------

----------------

----------------

----------------

1041

6*

----------------

----------------

----------------

----------------

1042

7*

----------------

----------------

----------------

----------------

1043

*сигналы модуля расширения

56

Таблица 6. Modbus адреса некоторых программных параметров (только чтение)

№

Наименование

Комментарии

Modbus

aдрес

1

H_CWSInWork

Модуль в работе

8102

2

CWPressureFiltered*10

Текущее давление

8103

3

H_Alarm

Наличие аварии

8204

4 H_Warning

Наличие предупреждения

8205

5

H_DOWFreq

Дискрет.управляющий сигнал на

переходящий ПЧ

8206

6

H_AOWFreq

Аналог.управляющий сигнал на

переходящий ПЧ

8207

7

CWPump1Output

Дискрет.управляющий сигнал на

насос 1

8125

8

CWPump1DOutput

Аналог.управляющий сигнал на

насос 1

8126

9

CWPump2DOutput

Дискрет.управляющий сигнал на

насос 2

8128

10

CWPump2Output

Аналог.управляющий сигнал на

насос 2

8129

11

CWPump3DOutput

Дискрет.управляющий сигнал на

насос 3

8132

12

CWPump3Output

Аналог.управляющий сигнал на

насос 3

8133

13

CWPump2Alarm

Насос 2 в аварии

8134

14

CWPump1Alarm

Насос 1 в аварии

8135

15

CWPump3Alarm

Насос 3 в аварии

8136

16

CWPump4Alarm

Насос 4 в аварии

8260

17

CWPump1Hours

Количество отработанных часов

насоса 1

8137

18

CWPump2Hours

Количество отработанных часов

насоса 2

8138

19

CWPump3Hours

Количество отработанных часов

насоса 3

8139

20

CWPump1Launches

Количество включений насоса 1

8140

21

CWPump2Launches

Количество включений насоса 2

8141

22

CWPump3Launches

Количество включений насоса 3

8142

23

RTCMinutes

минуты

8144

24

RTCHours

часы

8145

25

RTCWeekDay

День недели

8146

26

RTCDay

День

8147

27

RTCMonth

Месяц

8148

28

RTCYear

год

8149

29

SleepModeIs

Спящий режим активен

8225

30

CWPump4DOutput

Дискрет.управляющий сигнал на

насос 4

8248

31

CWPump4Output

Аналог.управляющий сигнал на

насос 4

8249

32

CWPump4Hours

Количество отработанных часов

насоса 4

8261

33

CWPump4Launches

Количество включений насоса 4

8262

34

DI1Input

Резервный дискретный вход

8239

35

DI2Input

Резервный дискретный вход

8240

57

36

DI3Input

Резервный дискретный вход

8241

37

DI4Input

Резервный дискретный вход

8242

38

DI5Input

Резервный дискретный вход

8243

39

DI6Input

Резервный дискретный вход

8244

40

AI_Res1

Резервный аналоговый вход

8277

41

AI_Res2

Резервный аналоговый вход

8278

42

AI_Res3

Резервный аналоговый вход

8279

43

AI_Res4

Резервный аналоговый вход

8280

44

AI_Res5

Резервный аналоговый вход

8281

45

AI_Res6

Резервный аналоговый вход

8282

46*

HS_PressureIn

Давление на входе

8285

47*

HS_PressureOut

Давление на выходе

8287

*32-битные

Таблица 7. Modbus адреса команд на сброс

Код

Наименование

Сбрасывающее

значене

Modbus aдрес

C01

Reset Alarms 2 1859

C02

UpdateExpAddr

1

9901

Таблица 8. Перечень идентификационных параметров модуля.

№

Наименование параметра

Mobus адрес

Значение

1

Код продукта (контроллера)

100

в зависимости от

контроллера

2

Серийный номер контроллера

102

в зависимости от

контроллера

3

Код БИОС

104

в зависимости от

прошивки контроллера

4

Код приложения

106

17

5

Версия приложения

108

1.06

Таблица 9. Modbus адреса некоторых программных параметров (запись)

№

Наименование

Комментарии

Modbus

aдрес

1

AO_Res1

Резервный аналог. выход 1

8226

2

AO_Res2

Резервный аналог. выход 2

8227

3

AO_Res3

Резервный аналог. выход 3

8228

4

AO_Res4

Резервный аналог. выход 4

8229

5

AO_Res5

Резервный аналог. выход 5

8230

6

AO_Res6

Резервный аналог. выход 6

8231

7

DO_Res1

Резервный дискрет. выход 1

8232

8

DO_Res2

Резервный дискрет. выход 2

8233

9

DO_Res3

Резервный дискрет. выход 3

8234

10

DO_Res4

Резервный дискрет. выход 4

8235

11

DO_Res5

Резервный дискрет. выход 5

8236

12

DO_Res6

Резервный дискрет. выход 6

8237

58
