MAKING MODERN LIVING POSSIBLE

技术信息

负载敏感转向器

OSPB/C/F/D/L LS，OLS 优先阀， OSQ 流量放大器

powersolutions.danfoss.com

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

修改历史记录修订表

日期更改版本

September 2014 Various updates EA

February 2014 Converted to Danfoss layout - DITA CMS DA

August 2013 OSPQ deleted CA

November 2009 Steering column deleted BA

May 2006 First version AA

L1530624 • Rev EA • September 2014

技术信息

OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

内容

种类齐全的转向元件

对于静液压转向系统可丹佛斯提供如下产品：................................................................................................................ 6

对于电液转向系统可丹佛斯提供如下产品：.....................................................................................................................6

转向器的性能特点：..................................................................................................................................................................... 7

OSPE 和 EHPS 的电液转向系统性能特点：..........................................................................................................................7

单位换算..............................................................................................................................................................................................7

转向元件丹佛斯的技术数据摘要............................................................................................................................................. 7

LS 转向器 OSPB、OSPC、OSPF、OSPD、OSPL

类型....................................................................................................................................................................................................... 8

负载敏感........................................................................................................................................................................................8

静态负载敏感.............................................................................................................................................................................. 8

动态负载敏感.............................................................................................................................................................................. 8

有反馈.............................................................................................................................................................................................8

无反馈.............................................................................................................................................................................................8

OSPB LS: 无功能阀的转向器.................................................................................................................................................. 8

OSPC LS: 集成有功能阀的负载敏感转向器可与管式优先阀 OLS 配套使用......................................................9

OSPC LS: 集成有功能阀的负载敏感转向器可与法兰式优先阀 OLSA 配套使用..............................................9

OSPC LSR: 集成有功能阀的动态负载敏感转向器...................................................................................................... 10

OSPF LS : 动态负载敏感并集成有功能阀的全泄放转向器.....................................................................................10

OSPD LS: 带有两个定转子副并集成有功能阀的动态负载敏感转向器.............................................................11

OSPL LS:........................................................................................................................................................................................11

OSPBX LS、OSPCX LS 和 OSPLX LS：用于流量放大器的负载敏感转向器.....................................................13

物料代码和重量.............................................................................................................................................................................14

OSPB 静态负载敏感无反馈转向器...................................................................................................................................14

OSPB 动态负载敏感无反馈转向器...................................................................................................................................14

OSPC 静态负载敏感无反馈转向器...................................................................................................................................15

OSPC 动态负载敏感无反馈转向器...................................................................................................................................15

OSPC 动态负载敏感反馈转向器........................................................................................................................................16

OSPF 动态负载敏感无反馈转向器................................................................................................................................... 16

OSPD 负载敏感无反馈转向器............................................................................................................................................ 17

OSPL 静态负载敏感无反馈转向器................................................................................................................................... 17

OSPL 动态负载敏感无反馈转向器................................................................................................................................... 18

用于静态 OSQ 的 OSPBX 和 OSPLX 静态负载敏感转向器...................................................................................... 19

用于动态 OSQ 的 OSPCX 动态负载敏感转向器.......................................................................................................... 19

非样本物料号的 LS 转向器....................................................................................................................................................... 20

技术数据...........................................................................................................................................................................................21

排量、流量和压力： OSPB LS、OSPC LS、OSPC LSR..............................................................................................21

排量、流量和压力： OSPF LS............................................................................................................................................ 22

排量、流量和压力： OSPD LS........................................................................................................................................... 23

排量、流量和压力： OSPL LS、OSPBX LS、OSPCX LS、OSPLX LS....................................................................24

OSPC、OSPF、OSPD 和 OSPL LS 转向器的功能阀..........................................................................................................24

先导溢流阀；(P - T, Qp) 特性..............................................................................................................................................24

缓冲阀...........................................................................................................................................................................................25

吸油阀...........................................................................................................................................................................................25

单向阀...........................................................................................................................................................................................26

OSPB LS、OSPC LS/LSR、OSPF LS、OSPD LS/LSR、OSPL LS、OSPBX LS、OSPCX LS 和 OSPLX LS

的油口螺纹形式.....................................................................................................................................................................27

油口螺纹形式和组合阀.........................................................................................................................................................28

尺寸.....................................................................................................................................................................................................30

用于 OLS 的 OSPB LS，用于 OSQ 的 OSPBX LS............................................................................................................30

用于 OLS 的 OSPC LS/LSR 和 OSPF LS，用于 OSQ 的 OSPCX LS............................................................................31

用于 OLS 的 OSPD LS/LSR..................................................................................................................................................... 32

用于 OLS 的 OSPL LS 和用于 OSQ 的 OSPLX LS............................................................................................................34

用于 OLS 的 OSPL 1200 LS.................................................................................................................................................... 36

L1530624 • Rev EA • September 2014

技术信息

OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

内容

OVPL 阀块

代号和重量...................................................................................................................................................................................... 38

通用数据......................................................................................................................................................................................41

功能阀................................................................................................................................................................................................41

缓冲阀...........................................................................................................................................................................................41

吸油阀...........................................................................................................................................................................................42

单向阀...........................................................................................................................................................................................42

背压阀...........................................................................................................................................................................................42

安装.....................................................................................................................................................................................................43

OVR 直角阀块

型号.....................................................................................................................................................................................................46

优先阀 OLSA 和 OLS

静态负载敏感优先阀..............................................................................................................................................................48

动态负载敏感优先阀..............................................................................................................................................................48

OLSA 40/80................................................................................................................................................................................. 48

OLS 320.........................................................................................................................................................................................50

系统选型...........................................................................................................................................................................................50

物料代码和重量.............................................................................................................................................................................51

用于静态负载敏感转向器的 OLS/OLSA 静态优先阀................................................................................................ 51

用于动态负载敏感转向器的 OLS/OLSA 动态优先阀................................................................................................ 52

用于 OSPF LS 和 OSPU LS 动态转向器的 OLS 动态优先阀......................................................................................53

规格表用于丹佛斯非样本物料号的优先阀....................................................................................................................... 56

油口最大压力............................................................................................................................................................................57

优先阀压降.................................................................................................................................................................................57

用于静态优先阀的压降 P-EF...............................................................................................................................................57

用于动态优先阀的压降 P-EF...............................................................................................................................................59

用于 OLSP 静态优先阀的压降 P-EF.................................................................................................................................. 61

用于 OLSP 动态优先阀的压降 P-EF.................................................................................................................................. 62

用于 OLS 320 静态优先阀的压降 P-EF............................................................................................................................ 62

用于 OLS 320 动态优先阀的压降 P-EF............................................................................................................................ 63

OLS 160 和 OLS 320，先导压力溢流阀 (P - T, Qp) 特性............................................................................................63

流量放大器 OSQA、OSQB 和 OSQB/OLSQ

静态 OSQA 和 OSQB................................................................................................................................................................74

带有 OLSQ 优先阀的动态 OSQB 用于应急转向.......................................................................................................... 75

物料代码和重量.............................................................................................................................................................................75

用于静态负载敏感转向器的 OSQA 和 OSQB 静态流量放大器.............................................................................75

用于动态负载敏感转向器的 OSQB/OLSQ 动态流量放大器...................................................................................75

丹佛斯非样本物料代码表中的流量放大器....................................................................................................................... 77

流量和压力.................................................................................................................................................................................78

转向系统总排量....................................................................................................................................................................... 78

L1530624 • Rev EA • September 2014

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

内容

流量放大器的功能阀..............................................................................................................................................................78

优先阀...........................................................................................................................................................................................78

OSQ 先导压力溢流阀 (HP - HT, Qp) 特性........................................................................................................................79

背压阀...........................................................................................................................................................................................80

缓冲阀...........................................................................................................................................................................................81

吸油阀...........................................................................................................................................................................................81

优先阀 OLSQ 适用于 OSQB/OLSQ 中的应急回路.......................................................................................................81

OSQA.............................................................................................................................................................................................83

OSQB............................................................................................................................................................................................. 85

带有 OLSQ 的 OSQB................................................................................................................................................................ 87

L1530624 • Rev EA • September 2014

技术信息

种类齐全的转向元件

OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

丹佛斯是世界上最大的非道路车辆静液压转向系统转向元件生产商之一，提供转向元件和转向系统的解决方案。丹佛斯我们的产品系列覆盖所有类型的应用 - 从普通的 2 轮转向（也称为阿克曼转向）到铰接式转向、自动转向（例如通过传感器）和通过卫星远程控制转向。我们可以提供 1,800 多种不同的转向器和 250 种不同类型、规格、尺寸的优先阀。

对于静液压转向系统可丹佛斯提供如下产品：

迷你转向器，排量为 32-100 cm3/rev [1.95-6.10 in3/rev]，流量高达 20 l/min [5.28 US gal/min]，转向

•

压力高达 140 bar [2030 psi]。转向器，排量为 40-1200 cm3/rev [2.44-73.2 in3/rev]，流量高达 100 l/min [26.4 US gaL/min，转向压

•

力高达 240 bar [3481 psi]。优先阀，额定流量为 40、80、120、160 和 320 l/min [10.6、21.1、31.7、42.3 和 84.5 US gal/

•

min]，压力高达 350 bar [5076 psi]。先导控制流量放大器，放大因子为 4、5、8、10 或 20，额定流量为 240 到 400 l/min [63.4 和

•

105.7 US gal/min]，转向压力高达 210 bar [3045 psi]。先导控制转向阀，转向流量为 100 l/min [26.4 US gal/min]，转向压力高达 250 bar [3625 psi]，配备

•

集成的优先阀，泵流量最高 120 l/min [31.7 US gal/min]。

对于电液转向系统可丹佛斯提供如下产品：

先导控制转向阀（先导控制由静液压转向器或电信号来实现），转向流量高达 100 l/min [26.4 US

•

gal/min]，转向压力高达 250 bar [3625 psi]。带有集成电动控制转向阀的转向器，转向流量高达 50 l/min [13.2 US gal/min]，转向压力高达 210

•

bar [3045 psi]。

L1530624 • Rev EA • September 2014

技术信息

种类齐全的转向元件

OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

转向器的性能特点：

低扭矩：正常转向时扭矩范围：从 0.5 N•m 到 3 N•m

•

低噪声

•

低压降

•

多种类型供选择：开芯无反馈，开芯有反馈，功率优先，闭芯无反馈，负载敏感，负载敏感有反

•

馈一个或多个内置阀门功能：溢流阀，缓冲阀，补油阀，P 管路和 LS 管路的单向阀

•

可选的油口类型（依照 ISO、SAE 或 DIN 标准）

•

OSPE 和 EHPS 的电液转向系统性能特点：

可选：GPS、行式传感器、可变转向比和手柄转向

•

在重型车辆上，仍然可以手动转向

•

EHPS：由于转向压力高，允许使用较小的油缸和流量

•

EHPS：低先导压力和流量，使舱内噪声非常低

•

EHPS：能够与丹佛斯 PVG 32 比例阀相匹配

•

单位换算

转向元件丹佛斯的技术数据摘要

有关所有转向元件和附件的详细数据丹佛斯，请见我们的转向元件目录，分为以下子类：

1 N•m = [8.851 lbf•in]

1 N = [0.2248 lbf] 1 bar = [14.5 psi]

1 mm = [0.0394 in] °F = [1.8°C + 32]

1 cm3 = [0.061 in3]

基本信息转向元件

有关迷你转向器的技术数据有关开芯转向器和闭芯转向器的技术数据 OSPB、OSPC, 和 OSPD

有关负载敏感转向器、优先阀和流量放大器的技术数据 OSPB、OSPC、OSPF、OSPD、

有关液压和电动液压先导控制转向阀、电气驱动模块和适当转向器的技术数据。

有关组合转向器/电液转向阀和方向盘传感器的技术数据 OSPE 和 SASA

有关带有放大功能的负载敏感转向器的技术数据

1 l = [0.264 US gal]

OSPM

OSPL、OSPBX、OSPLX、OVPL、OLS 和 OSQ

EHPS、带有 OLS 320 的 EHPS、用于 EHPS 的 PVE 和 OSPCX

OSPU

有关特殊型号的技术信息，请联系丹佛斯销售部门。

L1530624 • Rev EA • September 2014

150-301.11

TLSLS

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

LS 转向器 OSPB、OSPC、OSPF、OSPD、OSPL

类型

负载敏感

在负载敏感转向系统中，转向系统和工作装置都可由同一负载敏感泵供油，并可实现节能。

负载敏感转向器带有负载敏感 (LS) 接口，以便从转向器向丹佛斯优先阀和/或 LS 泵传输负载压力信号。负载敏感信号控制从优先阀（和/或 LS 泵）流向转向器的流量。当转向器处于中位时，LS 与油箱连通。

静态负载敏感

静态负载敏感转向器需要使用静态负载敏感优先阀和/或静态敏感变量泵。当转向器处于中位时，静态负载敏感转向系统在 LS 管路中无油液流动。

动态负载敏感

动态负载敏感转向器需要使用动态负载敏感优先阀和/或动态敏感变量泵。即使转向器处于中位，动态负载敏感转向系统在 LS 管路中也能提供恒定的流量供给转向器。

有反馈

使用有反馈转向器，当司机不转方向盘时，作用于转向轮的任何外力都会导致方向盘相应的运动。

无反馈

采用无反馈转向器后，当司机没有转动方向盘时，方向盘不会进行相应的运动。

OSPB LS: 无功能阀的转向器

丹佛斯原理图 CETOP 原理 OSPB LS (OLS)

静态负载敏感无反馈和动态负载敏感无反馈

L1530624 • Rev EA • September 2014

150-595.11

150-596.10

L R

TLSLS

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

LS 转向器 OSPB、OSPC、OSPF、OSPD、OSPL

OSPC LS: 集成有功能阀的负载敏感转向器可与管式优先阀 OLS 配套使用

OSPC LS (OLS)

动态负载敏感无反馈

OSPC LS: 集成有功能阀的负载敏感转向器可与法兰式优先阀 OLSA 配套使用

OSPC LS (OLSA)

动态负载敏感无反馈

L1530624 • Rev EA • September 2014

150-598.11

TTLS

150-597.11

TLSLS

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

LS 转向器 OSPB、OSPC、OSPF、OSPD、OSPL

OSPC LSR: 集成有功能阀的动态负载敏感转向器

OSPC LSR (OLS)

动态负载敏感有反馈

OSPF LS : 动态负载敏感并集成有功能阀的全泄放转向器

OSPF LS (OLS)

动态负载敏感无反馈

L1530624 • Rev EA • September 2014

L R

150-599.11

P T

L R

150-301.11

TLSLS

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

LS 转向器 OSPB、OSPC、OSPF、OSPD、OSPL

OSPD LS: 带有两个定转子副并集成有功能阀的动态负载敏感转向器

OSPD 带有两个定转子副（齿轮组）。如果供油泵故障，则只有一个定转子副被激活用于应急转向。在正常转向状况下，两个定转子副都会激活。

OSPD LS (OLS)

动态负载敏感无反馈

OSPL LS:

负载敏感转向器用于高转向流量，排量大于 500 cm3/rev [30.5 in3/rev]。

OSPL LS (OLS) - 静态负载敏感无反馈

L1530624 • Rev EA • September 2014

150-601.10

150-613.10

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

LS 转向器 OSPB、OSPC、OSPF、OSPD、OSPL

OSPL LS (OLS) - 动态负载敏感无反馈

OSPL 1200 (OLS) 动态负载敏感无反馈

L1530624 • Rev EA • September 2014

150-310.12

P T LS

P T

150-602.10

L R

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

LS 转向器 OSPB、OSPC、OSPF、OSPD、OSPL

OSPBX LS、OSPCX LS 和 OSPLX LS：用于流量放大器的负载敏感转向器

OSPBX LS、OSPCX LS 和 OSPX LS 为负载敏感转向器，处于中位时左侧和右侧连接至油箱。OSPBX LS、OSPCX LS 和 OSPX LS 只能与丹佛斯流量放大器 OSQA 或 OSQB 配合使用。OSPBX LS、OSPCX LS 和 OSPX LS 转向器绝不能直接连接至转向油缸。OSPCX LS 用于动态 OSQ 而无需先导压力溢流阀。

OSPBX LS，OSPLX LS - 静态负载敏感

OSPCX LS - 动态负载敏感

L1530624 • Rev EA • September 2014

技术信息

OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

LS 转向器 OSPB、OSPC、OSPF、OSPD、OSPL

物料代码和重量

OSPB 静态负载敏感无反馈转向器

OSPB LS 静态转向器无阀功能。

下表中的 OSPB LS 全部带有标准的中位弹簧，样本中没有列出的物料号参见 LS

转向器物料代码重量

油口

OLS 欧标 G 1/2

**)

G 1/4 - S

OSPB 50 LS - 150G6085 5.2 [11.46] OSPB 80 LS - 150G6086 5.3 [11.68] OSPB 100 LS - 150G6087 5.4 [11.90] OSPB 125 LS - 150G6088 5.5 [12.13] OSPB 160 LS - 150G6089 5.6 [12.35] OSPB 200 LS 150-0103 150G6090 5.8 [12.79] OSPB 315 LS 150-0104 150-0116 6.2 [13.67] OSPB 400 LS 150-0105 150-0117 7.0 [15.43]

油口倒角

**)

油口锪平

OLS 美标 3/4-16 UNF - O 7/16-20 UNF - O*) + S

**)

转向器规格表

kg [lb]

阀块 OVP 和 OVR 可安装在上表的所有 OSPB 转向器上。

OSPB 动态负载敏感无反馈转向器

OSPB LS 动态转向器无阀功能。

下表中的 OSPB LS 全部带有标准的中位弹簧，样本中没有列出的物料号参见 LS

转向器物料代码重量

油口

OLS 美标 3/4-16 UNF - O 7/16-20 UNF - O*) + S

OSPB 50 LS 150-8204 5.2 [11.46] OSPB 80 LS 150-8205 5.3 [11.68] OSPB 100 LS 150-8206 5.4 [11.90] OSPB 125 LS 150-8207 5.5 [12.13] OSPB 160 LS 150-8208 5.6 [12.35] OSPB 200 LS 150-8209 5.8 [12.79] OSPB 315 LS 150-8210 6.2 [13.67] OSPB 400 LS 150-8211 7.0 [15.43]

油口倒角

**)

油口锪平

**)

转向器规格表

kg [lb]

阀块 OVP 和 OVR 可安装在上表中所有 OSPB 转向器上

L1530624 • Rev EA • September 2014

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

LS 转向器 OSPB、OSPC、OSPF、OSPD、OSPL

OSPC 静态负载敏感无反馈转向器

下表中的 OSPC LS 静态转向器具有下面的全部功能阀：

P 口单向阀

•

先导压力溢流阀

•

缓冲阀

•

吸油阀

•

下表中的 OSPC LS 全部带有标准的中位弹簧，非样本中的物料号请参见 LS

转向器物料代码阀设定值重量

油口溢流

欧标

OLS G 1/2

**)

G 1/4 - S

OSPC 80 LS 150-1230 150-1188 150-1222 170 OSPC 100 LS 150-1231 150-1189 150-1221 5.4 [11.90] OSPC 125 LS 150-1232 150-1190 150-1220 5.5 [12.13] OSPC 160 LS 150-1233 150-1191 150-1219 5.6 [12.35] OSPC 200 LS 150-1234 150-1192 150-1218 5.8 [12.79] OSPC 315 LS 150-1235 - 150G6091 6.2 [13.67] OSPC 400 LS 150-1240 - - 7.0 [15.43]

油口倒角

**)

油口锪平

对于那些

非样本物料号的

欧标与美标

OLSA

转向器

，如果您需要其他油口类型，组合阀和/或其他阀设定值或排量，

OLS 美标 3/4-16 UNF - O 7/16-20 UNF - O*) + S

**)

转向器规格表

阀

bar [psi]

[2465]

缓冲阀

bar [psi]

225 [3263]

kg [lb]

5.3 [11.68]

请在订单中填写详细的信息，并联系丹佛斯销售组织。

OSPC 动态负载敏感无反馈转向器

下表中的 OSPC LS 动态转向器具有下列全部阀功能：

P 口单向阀

•

先导压力溢流阀

•

缓冲阀

•

吸油阀

•

LS 管路中的单向阀用于小于 200 cm³/rev 的所有动态 OSPC LS。

•

下表中的 OSPC LS 全部带有标准的中位弹簧，非样本中的物料号请参见 LS

转向器物料代码阀设定值重量

油口溢流

OLS 欧标

**)

G 1/2 - S

**)

G 1/4 - S

OSPC 50 LS 150-8233 150-8222 150-8215 140

L1530624 • Rev EA • September 2014

OLSA 欧标和美标美标

OLS 3/4-16 UNF - O 7/16-20 UNF - O*)+S

**)

转向器规格表

阀

bar [psi]

[2030]

缓冲阀

bar [psi]

200 [2900]

kg [lb]

5.2 [11.46]

技术信息

OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

LS 转向器 OSPB、OSPC、OSPF、OSPD、OSPL

转向器物料代码阀设定值重量

油口溢流

OLS 欧标

**)

G 1/2 - S

**)

G 1/4 - S

OSPC 80 LS 150-8234 150-8223 150-8216 170 OSPC 100 LS 150-8235 150-8224 150-8217 5.4 [11.90] OSPC 125 LS 150-8236 150-8225 150-8218 5.5 [12.13] OSPC 160 LS 150-8237 150-8226 150-8219 5.6 [12.35] OSPC 200 LS 150-8238 150-8227 150-8220 5.8 [12.79] OSPC 315 LS 150-8239 - 150-8221 6.2 [13.67] OSPC 400 LS 150-8240 - - 7.0 [15.43]

**)

油口锪平

油口倒角

对于那些

非样本物料号的

OLSA 欧标和美标美标

转向器

，如果您需要其他油口类型，组合阀和/或其他阀设定值或排量，

OLS 3/4-16 UNF - O 7/16-20 UNF - O*)+S

阀

bar [psi]

**)

[2465]

缓冲阀

bar [psi]

225 [3263]

kg [lb]

5.3 [11.68]

请在订单中填写详细的信息，并联系丹佛斯销售组织。

OSPC 动态负载敏感反馈转向器

下表的 OSPC LSR 动态转向器都具有下列功能阀：

P 口单向阀

•

先导压力溢流阀

•

缓冲阀

•

吸油阀

•

LS 管路单向阀

•

下表中 OSPC LSR 全部带有标准的中位弹簧，非样本中的物料号请参见 LS

转向器物料代码阀设定值重量

油口

OLS 欧标

**)

G 1/2 - S

**)

G 1/4 - S

OSPC 80 LSR 150-8241 170 [2465] 225 [3263] 5.3 [11.68] OSPC 200 LSR 150-8242 5.8 [12.79]

**)

油口锪平（无法用于连接 OVR 直角阀块）

对于那些

非样本物料号的

转向器

，如果您需要其他油口类型，组合阀和/或其他阀设定值或排量，

溢流阀

bar [psi]

缓冲阀

bar [psi]

转向器规格表

kg [lb]

请在订单中填写详细的信息，并联系丹佛斯销售组织。

OSPF 动态负载敏感无反馈转向器

下表中的 OSPF LS 动态转向器都具有下列功能阀：

P 口单向阀

•

先导压力溢流阀

•

缓冲阀

•

吸油阀

•

下表中的 OSPF LS 全部带有标准的中位弹簧，非样本中的物料号请参见 LS

L1530624 • Rev EA • September 2014

转向器规格表

技术信息

OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

LS 转向器 OSPB、OSPC、OSPF、OSPD、OSPL

转向器物料代码阀设定值重量

油口

OLS 欧标

**)

G 1/2 - S

**)

G 1/4 - S

OSPF 80 LS 150G5079 170 [2465] 225 [3263] 5.3 [11.68] OSPF 100 LS 150G5080 5.4 [11.90] OSPF 125 LS 150G5081 5.5 [12.13] OSPF 160 LS 150G5082 5.6 [12.35] OSPF 200 LS 150G5083 5.8 [12.79] OSPF 315 LS 150G5084 6.2 [13.67] OSPF 400 LS 150G5085 7.0 [15.43]

**)

油口锪平（无法用于连接 OVR 直角阀块）

对于那些

非样本物料号的

转向器

，如果您需要其他油口类型，组合阀和/或其他阀设定值或排量，

溢流阀

bar [psi]

缓冲阀

bar [psi]

kg [lb]

请在订单中填写详细的信息，并联系丹佛斯销售组织。

OSPD 负载敏感无反馈转向器

下表中的 OSPD LS 动态转向器都具有下列功能阀：

P 口单向阀

•

先导压力溢流阀

•

缓冲阀

•

吸油阀

•

LS 管路单向阀

•

下表中的 OSPD LS 全部带有标准的中位弹簧，非样本中的物料号请参见 LS

转向器物料代码阀设定值重量

油口欧标

**)

G 1/2 - S

**)

G 1/4 - S

OSPD 70/230 LS 11113141 170 [2465] 225 [3263] 7.7 [17.00] OSPD 70/270 LS 11113142 7.9 [17.41] OSPD 70/385 LS 11113143 8.4 [18.52] OSPD 125/325 LS 11113146 8.1 [12.79] OSPD 125/440 LS 11113147 8.6 [18.96]

**)

油口锪平（无法用于连接 OVR 直角阀块）

对于那些

非样本物料号的

转向器

，如果您需要其他油口类型，组合阀和/或其他阀设定值或排量，

溢流阀

bar [psi]

缓冲阀

bar [psi]

转向器规格表

kg [lb]

请在订单中填写详细的信息，并联系丹佛斯销售组织。

OSPL 静态负载敏感无反馈转向器

OSPL LS 静态转向器无阀功能。

以下三个表中的 OSPL LS 带有所有强中位设定弹簧，参见 LS

转向器非目录编号规格表

L1530624 • Rev EA • September 2014

技术信息

OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

LS 转向器 OSPB、OSPC、OSPF、OSPD、OSPL

转向器物料代码重量

油口

OLS 欧标 G 1/2 G 1/4 - S

OSPL 520 LS 150-7169 150-7167 150-7168 8.1 [17.86] OSPL 630 LS 150-7107 150-7164 150-7113 8.4 [18.52] OSPL 800 LS 150-7108 150-7165 150-7114 8.8 [19.40] OSPL 1000 LS 150-7110 150-7166 150-7115 10.0 [22.05]

**)

油口连接周围的孔口平面

油口倒角

**)

OLS 美标 3/4-16 UNF - O *)* 7/16-20 UNF - O* +

**)

OLS 和 OVPL LS 美标 - 油口 7/16-20 UNF - O* +

**)

kg [lb]

OSPL 动态负载敏感无反馈转向器

下表中的 OSPL LS 动态转向器无功能阀。

转向器物料代码重量

油口

OLS 美标 3/4-16 UNF - O 7/16-20 UNF - O*)* +S

OSPL 520 LS 150-8243 8.1 [17.86] OSPL 630 LS 150-8212 8.4 [18.52] OSPL 800 LS 150-8213 8.8 [19.40] OSPL 1000 LS 150-8214 10.0 [22.05]

油口倒角

**)

kg [lb]

下表中的 OSPL LS 动态转向器都具有下列功能阀：

•

先导压力溢流阀

转向器物料代码阀设定值重量

油口欧标用于 OLS 和 OVPL

LS: G 1/4 - S

OSPL 520 LS 150-8244 170 [2465] 8.1 [17.86] OSPL 1000 LS 150-8245 10.0 [22.05]

**)

油口连接周围的孔口平面

对于那些

非样本物料号的

转向器

**)

，如果您需要其他油口类型，组合阀和/或其他阀设定值或排量，

溢流阀

bar [psi]

kg [lb]

请在订单中填写详细的信息，并联系丹佛斯销售组织。

下表中的 OSPL 1200 LS 动态转向器都具有下列功能阀：

•

缓冲阀

•

吸油阀

下表中的 OSPL 1200 LS 全部带有硬的中位弹簧，非样本中的物料号请参见 LS

L1530624 • Rev EA • September 2014

转向器规格表

技术信息

OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

LS 转向器 OSPB、OSPC、OSPF、OSPD、OSPL

转向器

OSPL 1200 LS 150-7175 280 [4061] 11 [24.25]

油口倒角

**)

油口锪平

对于那些

非样本物料号的

物料代码阀设定值重量

油口

OLS 美标 3/4 - 16 UNF - O CF: 11/16 - 12 UN 7/16 - 20 UNF - O*)* + S

转向器

，如果您需要其他油口类型，组合阀和/或其他阀设定值或排量，

缓冲阀

bar [psi]

**)

kg [lb]

请在订单中填写详细的信息，并联系丹佛斯销售组织。

用于静态 OSQ 的 OSPBX 和 OSPLX 静态负载敏感转向器

下表中的 OSPBX LS 和 OSPLX LS 静态转向器无功能阀。

下表中的 OSPBX LS 全部带有标准中位弹簧，非样本中的物料号请参见 LS

下表中的 OSPLX LS 全部带有标准中位弹簧，非样本中的物料号请参见 LS

转向器物料代码重量

油口

欧标

G 1/2

**)

G 1/4 - S

OSPBX 160 LS 150-1082 150-1078 5.6 [12.35] OSPBX 200 LS 150-1083 150-1079 5.8 [12.79] OSPBX 315 LS 150-1084 150-1080 6.2 [13.67] OSPBX 400 LS 150-1085 150-1081 7.0 [15.43] OSPLX 520 LS 150-7170 150-7173 8.1 [17.86] OSPLX 630 LS 150-7171 150-7174 8.4 [18.52] OSPLX 800 LS 150-7172 150-7155 8.8 [19.40]

**)

油口连接周围的孔口平面

油口倒角

美标

3/4-16 UNF - O 7/16-20 UNF - O*)* + S

转向器规格表

kg [lb]

**)

用于动态 OSQ 的 OSPCX 动态负载敏感转向器

下表中的 OSPCX LS 动态转向器具有下列功能阀：

先导压力溢流阀

•

下表中的 OSPCX LS 全部带有标准中位弹簧，非样本中的物料号请参见 LS

转向器物料代码阀设定值重量

油口欧标用于 OLS 和 OVPL

**)

G ½ - S

OSPCX 160 LS 150-8188 200 [2900] 5.6 [12.35]

**)

油口锪平

对于那些

非样本物料号的

转向器

**)

G ¼ - S

，如果您需要其他油口类型，组合阀和/或其他阀设定值或排量，

溢流阀

bar [psi]

转向器规格表

kg [lb]

请在订单中填写详细的信息，并联系丹佛斯销售组织。

L1530624 • Rev EA • September 2014

技术信息

OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

LS 转向器 OSPB、OSPC、OSPF、OSPD、OSPL

非样本物料号的 LS 转向器

填写您的公司数据，在表中填写 x’s（如合适），然后发送给您的丹佛斯销售组织。

贵公司名称车辆可能的数量/年填写人日期

转向器类型

反馈类型 LS（无反馈） LSR（反馈：仅限 OSPC、OSPD）

负载敏感类型静态（仅限 OSPC、OSPL、OSPLX、OSPCX）动态

DP, cm³/rev OSPC LS OSPF LS

DP, cm³/rev OSPC LSR

DP, cm³/rev OSPD LS

DP, cm³/rev OSPD LSR

DP, cm³/rev OSPL, OSPLX

DP, cm³/rev OSPCX

油口螺纹

OSPC、OSPF

OSPC OSPF OSPD OSPL OSPLX OSPCX

40 50 60 70 80 100 125 160 185 200 230 250 315 400

40 50 60 70 80 100 125 160 185 200

60/185 60/220 60/260 70/195 70/230 70/270 70/385 100/200 100/260 100/300 125/285 125/325 125/440

60/185 60/220 70/195 70/230 100/200

520 630 800 1000

160 200 250 315 400

G1/2 G1/2- S** M18 × 1.5 - O* + S** 3/4-16 UNF - O*

1200（仅限 OSPL）

用于 OLSA（仅限 OSPC）

油口螺纹

OSPD

油口螺纹

OSPL、 OSPLX

溢流阀*** bar

缓冲阀压力

吸油阀是否

LS 中的单向阀是（仅限动态 OSPC 和 OSPD）否（仅限 OSPC、OSPF 和 OSPL）

中位弹簧软：

喷黑漆是否

G1/2- S** M18 × 1.5 - O* + S** 3/4-16 UNF - O*

G1/2 3/4-16 UNF - O*

70 80 90 100 110 120 140 170 190 200 210

160 180 200 225 240 280

正常转向状况 0.5 - 1.8 Nm

用于 OPVL，无 RV (LS = 7/16 - 20 UNF) 用于 OVPL，带有 RV (LS = G 1/4)

标准：正常转向状况 0.8 - 3 Nm

强：正常转向状况 1.5 - 4 Nm

DP = 排量，RV = 先导压力溢流阀。

L1530624 • Rev EA • September 2014

无溢流阀

无缓冲阀

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

LS 转向器 OSPB、OSPC、OSPF、OSPD、OSPL

O*：油口倒角。

S**：油口锪平（无法用于连接 OVR 直角阀块）。

技术数据

RV*** 参见

油口螺纹形式和组合阀

技术数据

最大的压力值取决于排量。

on page 28 可能性。

上表中未提到的油口类型，请参考物料代码表。

定制产品的一种可选方式是对现有物料号做一些修改，这可以在基本款转向器的基础上进行实施。

基本转向器代号： __________________________________________________

所需修改： ___________________________________________________________

排量、流量和压力： OSPB LS、OSPC LS、OSPC LSR 常用数据：查找分册样本： “通用转向元件”

转向器排量

静态 OSPC 40 LS

静态 OSPB/OSPC 50 LS

静态 OSPC 60 LS

静态 OSPC 70 LS

静态 OSPB/OSPC 80 LS

静态 OSPB/OSPC 100 LS

静态 OSPB/OSPC 125 LS

静态 OSPB/OSPC 160 LS

静态 OSPC 185 LS

静态 OSPB/OSPC 200 LS

静态 OSPC 230 LS

静态 OSPC 250 LS

静态 OSPB/OSPC 315 LS

静态 OSPB/OSPC 400 LS

cm³/rev [in³/rev]

40 [2.44] 4 [1.06] 140 [2030] 40 [580] 280 [4061]

50 [3.05] 5 [1.32]

60 [3.66] 6 [1.58]

70 [4.27] 7 [1.85] 175 [2538]

80 [4.88] 8 [2.11]

100 [6.10] 10 [2.64]

125 [7.63] 13 [3.43]

160 [9.76] 16 [4.23] 175 [2538]

185 [11.29] 19 [5.02]

200 [12.20] 20 [5.28]

230 [14.03] 23 [6.07]

250 [15.25] 25 [6.60]

315 [19.22] 32 [8.45]

400 [24.41] 40 [10.57]

*额定流量 l/min [US gal/min]

油口最大压力

P bar [psi] T bar [psi] L. R bar [psi]

L1530624 • Rev EA • September 2014

技术信息

OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

LS 转向器 OSPB、OSPC、OSPF、OSPD、OSPL

转向器排量

动态 OSPC 40 LS

动态 OSPB/OSPC 50 LS

动态 OSPC 60 LS

动态 OSPC 70 LS

动态 OSPB/OSPC 80 LS

动态 OSPB/OSPC 100 LS

动态 OSPB/OSPC 125 LS

动态 OSPB/OSPC 160 LS

动态 OSPC 185 LS

动态 OSPB/OSPC 200 LS

动态 OSPC 230 LS

动态 OSPC 250 LS

动态 OSPB/OSPC 315 LS

动态 OSPB/OSPC 400 LS

动态 OSPC 40 LSR

动态 OSPC 50 LSR

动态 OSPC 60 LSR

动态 OSPC 70 LSR

动态 OSPC 80 LSR

动态 SPC 100 LSR

动态 OSPC 125 LSR

动态 OSPC 160 LSR

动态 OSPC 185 LSR

动态 OSPC 200 LSR

cm³/rev [in³/rev]

40 [2.44] 4 [1.06] 140 [2030] 40 [580] 280 [4061]

50 [3.05] 5 [1.32]

60 [3.66] 6 [1.58]

70 [4.27] 7 [1.85] 175 [2538]

80 [4.88] 8 [2.11]

100 [6.10] 10 [2.64]

125 [7.63] 13 [3.43] 210 [3045]

160 [9.76] 16 [4.23]

185 [11.29] 19 [5.02]

200 [12.20] 20 [5.28]

230 [14.03] 23 [6.07]

250 [15.25] 25 [6.60]

315 [19.22] 32 [8.45]

400 [24.41] 40 [10.57]

40 [2.44] 4 [1.06] 140 [2030] 40 [580] 280 [4061]

50 [3.05] 5 [1.32]

60 [3.66] 6 [1.58]

70 [4.27] 7 [1.85] 175 [2538]

80 [4.88] 8 [2.11]

100 [6.10] 10 [2.64]

125 [7.63] 13 [3.43] 210 [3045]

160 [9.76] 16 [4.23]

185 [11.29] 19 [5.02]

200 [12.20] 20 [5.28]

*额定流量 l/min [US gal/min]

油口最大压力

P bar [psi] T bar [psi] L. R bar [psi]

*100 rpm 时的额定流量

排量、流量和压力： OSPF LS 常用数据：查找分册样本： “通用转向元件”

L1530624 • Rev EA • September 2014

技术信息

OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

LS 转向器 OSPB、OSPC、OSPF、OSPD、OSPL

转向器排量

动态 OSPF 50 LS

动态 OSPF 60 LS

动态 OSPF 70 LS

动态 OSPF 80 LS

动态 OSPF 100 LS

动态 OSPF 125 LS

动态 OSPF 160 LS

动态 OSPF 185 LS

动态 OSPF 200 LS

动态 OSPF 230 LS

动态 OSPF 250 LS

动态 OSPF 315 LS

动态 OSPF 400 LS

cm³/rev [in³/rev]

50 [3.05] 5 [1.32] 140 [2030] 40 [580] 280 [4061]

60 [3.66] 6 [1.58]

70 [4.27] 7 [1.85]

80 [4.88] 8 [2.11] 175 [2538]

100 [6.10] 10 [2.64]

125 [7.63] 13 [3.43]

160 [9.76] 16 [4.23] 210 [3045]

185 [11.29] 19 [5.02]

200 [12.20] 20 [5.28]

230 [14.03] 23 [6.07]

250 [15.25] 25 [6.60]

315 [19.22] 32 [8.45]

400 [24.41] 40 [10.57]

*额定流量 l/min [US gal/min]

*100 rpm 时的额定流量

排量、流量和压力： OSPD LS 下表中的 OSPD 和 OSPQ 转向器均为动态负载敏感类型。

油口最大压力

P bar [psi] T bar [psi] L. R bar [psi]

常用数据：查找分册样本： “通用转向元件”

转向器排量

手动转向模式

cm³/rev [in³/rev]

OSPD 60/185 LS 60 [3.66] 185 [11.29] 19 [5.02] 210 [3045] 40 [580] 280 [4061] OSPD 60/220 LS 60 [3.66] 220 [13.42] 22 [5.81] OSPD 60/260 LS 60 [3.66] 260 [15.87] 26 [6.87] OSPD 70/195 LS 70 [4.27] 195 [11.90] 20 [5.28] OSPD 70/230 LS 70 [4.27] 230 [14.03] 23 [6.07] OSPD 70/270 LS 70 [4.27] 270 [16.48] 27 [7.13] OSPD 70/385 LS 70 [4.27] 385 [23.49] 39 [10.30] OSPD 100/200 LS 100 [6.10] 200 [12.20] 20 [5.28] OSPD 100/260 LS 100 [6.10] 260 [15.87] 26 [6.87] OSPD 100/300 LS 100 [6.10] 300 [18.31] 30 [7.93] OSPD 125/285 LS 125 [7.63] 285 [17.39] 29 [7.66] OSPD 125/325 LS 125 [7.63] 325 [19.83] 33 [8.72] OSPD 125/440 LS 125 [7.63] 440 [26.85] 44 [11.62] OSPD 60/185 LSR 60 [3.66] 185 [11.29] 19 [5.02] 210 [3045] 40 [580] 280 [4061] OSPD 60/220 LSR 60 [3.66] 220 [13.42] 22 [5.81] OSPD 70/195 LSR 70 [4.27] 195 [11.90] 20 [5.28] OSPD 100/200 LSR 100 [6.10] 200 [12.20] 20 [5.28]

排量

*正常转向模式 cm³/rev [in³/rev]

额定的流量**

l/min [US gal/min]

油口最大压力

P bar [psi]Tbar [psi]

L. R bar [psi]

* 正常转向模式： OSPQ：高于 20 rpm 的方向盘速度时，放大功能完全激活，表中的排量有效。

L1530624 • Rev EA • September 2014

技术信息

OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

LS 转向器 OSPB、OSPC、OSPF、OSPD、OSPL

** 100 rpm 时的额定流量

排量、流量和压力： OSPL LS、OSPBX LS、OSPCX LS、OSPLX LS 常用数据：查找分册样本： “通用转向元件”

转向器排量

静态 OSPL 520 LS

静态 OSPL 630 LS

静态 OSPL 800 LS

静态 OSPL 1000 LS

动态 OSPL 520 LS

动态 OSPL 630 LS

动态 OSPL 800 LS

动态 OSPL 1000 LS

动态 OSPL 1200

静态 OSPBX 160 LS

静态 OSPBX 200 LS

静态 OSPBX 250 LS

静态 OSPBX 315 LS

静态 OSPBX 400 LS

动态 OSPCX 160 LS

动态 OSPCX 200 LS

动态 OSPCX 250 LS

动态 OSPCX 315 LS

动态 OSPCX 400 LS

静态 OSPLX 520 LS

静态 OSPLX 630 LS

静态 OSPLX 800 LS

cm³/rev [in³/rev]

520 [31.73] 52 [13.74] 210 [3045] 40 [580] 280 [4061]

630 [38.44] 63 [16.64]

800 [48.82] 70** [18.49]

1000 [61.02] 70** [18.49]

520 [31.73] 52 [13.74] 240 [3081] 40 [580] 280 [4061]

630 [38.44] 63 [16.64]

800 [48.82] 70** [18.49]

1000 [61.02] 70** [18.49]

1200 [73.22] 70** [18.49]

160 [9.76] 16 [4.23] 210 [3045] 40 [580] 280 [4061]

200 [12.20] 20 [5.28]

250 [15.25] 25 [6.60]

315 [19.22] 32 [8.45]

400 [24.41] 40 [10.57]

160 [9.76] 16 [4.23] 210 [3045] 40 [580] 280 [4061]

200 [12.20] 20 [5.28]

250 [15.25] 25 [6.60]

315 [19.22] 32 [8.45]

400 [24.41] 40 [10.57]

520 [31.73] 52 [13.74] 210 [3045] 40 [580] 280 [4061]

630 [38.44] 63 [16.64]

630 [38.44] 70** [18.49]

*额定流量 l/min [US gal/min]

油口最大压力

P bar [psi] T bar [psi] L. R bar [psi]

* 100 rpm 时的额定流量

** 对于超过 70l/min [18.49 US gal/min] 的流量，请与丹佛斯销售部联系。70l/min [18.49 US gal/min] 会导致 OSPL 800 和 OSPL 1000 的方向盘上的最大速度低于 100 rpm：

70l/min [18.49 US gal/min] 时，OSPL 800 的最大速度为 87 rpm

70l/min [18.49 US gal/min] 时，OSPL 1000 的最大速度为 70 rpm

OSPC、OSPF、OSPD 和 OSPL LS 转向器的功能阀

先导溢流阀；(P - T, Qp) 特性

先导压力溢流阀保护转向器避免承受过大压力。OSPC LS、OSPF LS、OSPD LS 和 OSPL LS 转向器内的先导压力溢流阀和优先阀限制最大转向压力 P-T。先导压力溢流阀到优先阀的流量设定为 25 l/min

[6.60 US gal/min]。

L1530624 • Rev EA • September 2014

3000

2500

2000

1500

1000

200

180

160

140

120

100

psi bar

152B79.10

0 10 20 30 40 50 60 70 80 l/min

P-T P-T

0 2 4 6 8 10 12 14 16 18 20 US gal/min

OSPC/OSPF/OSPD/OSPU/OSPL LS+OLS 80

技术信息

OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

LS 转向器 OSPB、OSPC、OSPF、OSPD、OSPL

对于 OSPC、OSPD 和 OSPL 动态负载敏感转向器而言，动态流量有效设定值为 0.6 l/min [0.16 US gal/ min]。

对于 OSPF 动态负载敏感转向器而言，动态流量有效设定值为 1.1 l/min [0.29 US gal/min]。

设定误差：

</= 170 bar [2465 psi]：额定值 +5 bar [72.5 psi]。

> 170 bar [2465 psi]：额定值 +10 bar [145 psi]。

A = 170 + 5 bar [2465+ 73 psi]

- 0 - 0 B = 140 + 5 bar [2030 + 73 psi]

- 0 - 0

缓冲阀

缓冲阀通过限制从 L 到 T 以及从 R 到 T 的压差，从而保护转向器并减小作用在转向油缸上的外力。

缓冲阀的流量设定为 3 l/min [0.792 US gal/min]

流量增大时，会出现压力峰值。

缓冲阀属于直接作用类型，因此反应非常快速。

设定误差：额定值 +20 bar [290 psi]。

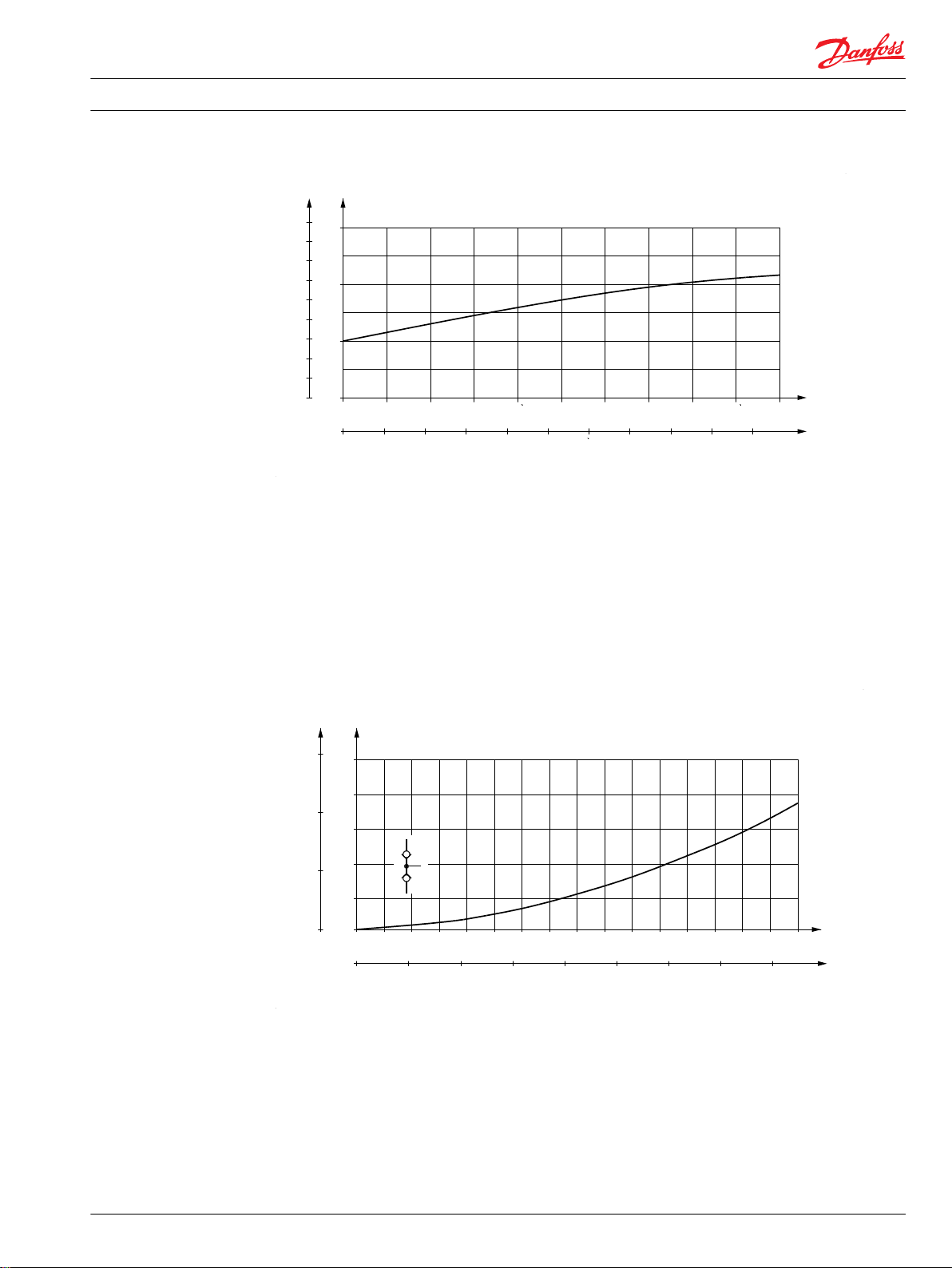

吸油阀

吸油阀通过吸油来避免转向油缸出现吸空（或气穴）。要提供正确的吸力，必须在转向器的回油管路上安装背压阀。

通常丹佛斯建议背压为 2 bar [29 psi]，但是在具有很强的自我校正趋势的车辆和铰接式车辆上，建议背压为 5-10 bar [72.5 - 145 psi]。有关更多建议，请联系丹佛斯销售组织。

必须和背压阀并联一个单向阀，以便使油液绕过背压阀（或过滤器）可以从油箱到转向器。参见分册样本“通用转向元件”第 37-39 页中的图表示例。

L1530624 • Rev EA • September 2014

100

psi bar

150-374.10

0 1 2 3 4 5 6 7 8 9 10 11 l/min

T-R T-L

0 0.25 0.50 0.75 1 1.25 1.50 1.75 2 2.25 2.50 2.75 US gal/min

psi bar

150-375.11

0 10 20 30 40 50 60 70 80 l/min

0 3 6 9 12 15 18 21 US gal/min

∆ p ∆ p

技术信息

OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

LS 转向器 OSPB、OSPC、OSPF、OSPD、OSPL

单向阀

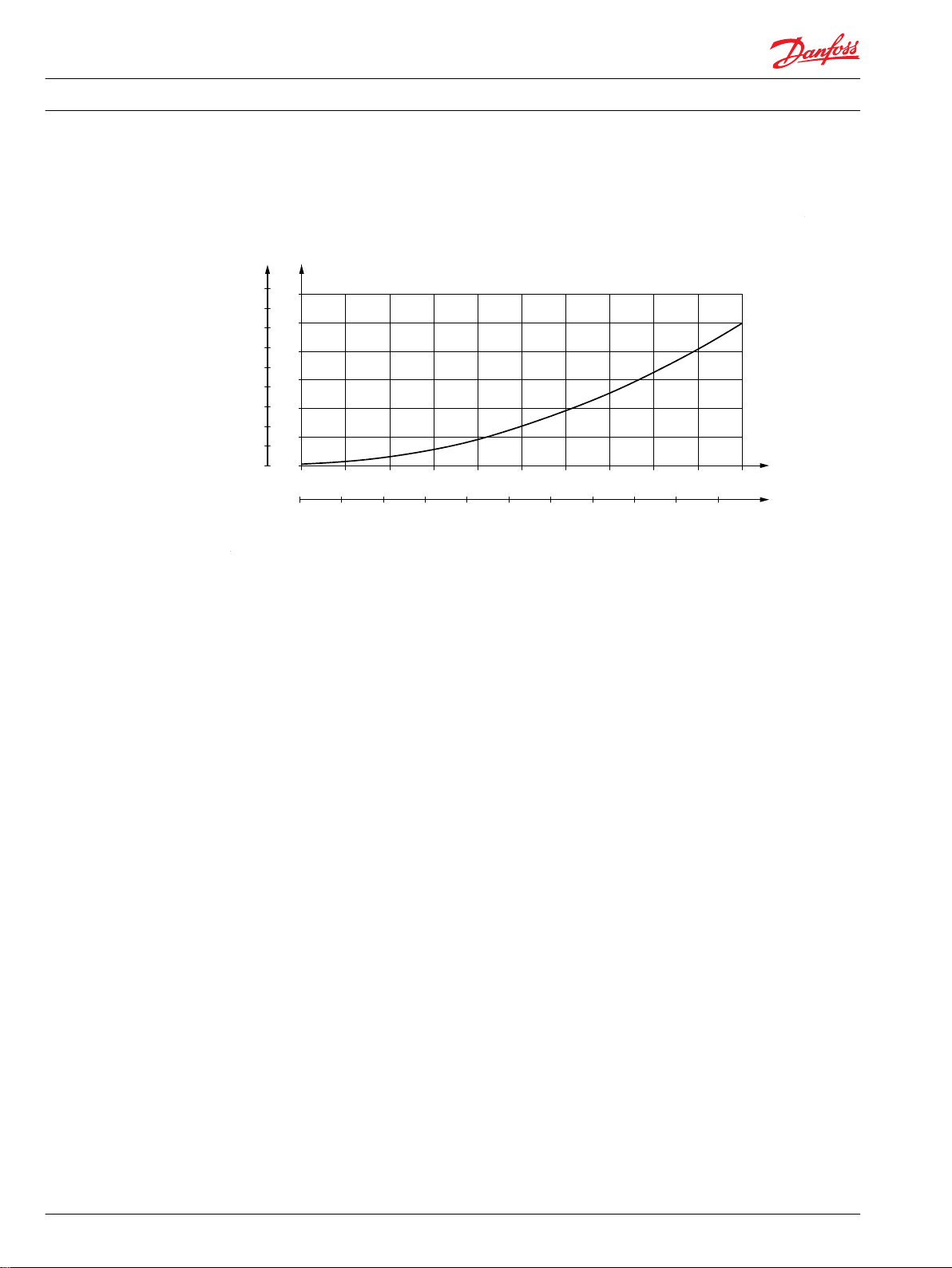

转向器 P 口内的单向阀可避免方向盘的抖动。单向阀防止转向时油缸侧高压油液回流到泵管路内。单向阀压降如下图所示，其中假设使用最小孔径 11 mm [0.43 in] 的油口适配器。

OSPC LS 和 OSPD LS 动态转向器 LS 管路中的单向阀也可避免方向盘抖动。转向时单向阀可防止转向

油缸侧的高压油液回流至优先阀的 LS 管路内。

在 OSPF LS 中，油液无法回流至 LS 管路内，查看分册样本： “通用转向元件”第 26 页。

L1530624 • Rev EA • September 2014

min.Ø21[0.83]

min.12[0.479]

30°

1[0.04]

150-603.10-A

min.12[0.47]

min.Ø28[1.10]

30°

150-603.10-B

150-603.10-C

min.15[0.59]

Ø21.5[0.846]

150-603.10-D

0.6[0.024]

Ø28.3[1.114]

Ø28.6[1.126]

min.15[0.59]

150-603.10-E

1[0.04]

min.11.5[0.453]

min.Ø22[0.87]

min.Ø26[1.02]

30°

150-603.10-F

0.6[0.024]

Ø28.6[1.126] Ø28.3[1.114]

min.15[0.59]

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

LS 转向器 OSPB、OSPC、OSPF、OSPD、OSPL

OSPB LS、OSPC LS/LSR、OSPF LS、OSPD LS/LSR、OSPL LS、OSPBX LS、OSPCX LS 和 OSPLX LS 的油口螺纹形式

A: 油口锪平的 G 油口（OSPB 和 OSPL 中的 LS，不带功

能阀）

K: DIN 3852-2 - G 1/4

B: 油口锪平的 G 油口（OSPC/F/D/Q 和 OSPL 中的 LS，

带功能阀）

L: DIN 3852-2 - G 1/4

C: G 油口 (P, T, L, R) M: DIN 3852-2 - G 1/2

D: G 油口，油口锪平（P、T、L、R） N: DIN 3852-2 - G 1/2

E: 公制油口，油口锪平和 O 形圈倒角 (LS) O: ISO 6149-1 - M12 x 1.5

F: 公制油口，油口锪平和 O 形圈倒角 (P, T, L, R) P: ISO 6149-1 - M18 x 1.5

L1530624 • Rev EA • September 2014

150-603.10-G

30°

min.Ø21[0.83]

min.11.5[0.45]

150-603.10-H

min.11.5[0.45]

min.Ø21[0.83]

30°

150-603.10-I

min.15[0.59]

Ø20.8[0.819]

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

LS 转向器 OSPB、OSPC、OSPF、OSPD、OSPL

G: UNF 油口，带有 O 形圈倒角（OSPB 和 OSPL 中的 LS，不带功能阀）

Q: ISO 11926-1 - 7/16-20UNF O 形圈 boss 油口

H: UNF 油口，带有 O 形圈倒角（OSPC/ F/D 和 OSPL 中

的 LS，带功能阀）

R: ISO 11926-1 - 7/16-20 UNF O 形圈 boss 油口

I: UNF 油口，带有 O 形圈倒角 (P, T, L, R) S: ISO 11926-1 - 3/4-16UNF O 形圈 boss 油口

油口螺纹形式和组合阀

OSPC ON/OR 提供以下油口螺纹和组合阀：

螺纹阀门

油口用于转向柱溢流阀缓冲阀吸油阀

DIN 3852-2 G 1/2

油口锪平

ISO 6149-1 M18×1.5,

带有 O 形圈倒角油口锪平

DIN 3852-1 P 和 T： M22×1.5, L 和 R： M18×1.5

油口锪平

M10×1.5

是是是

是是否

是否是

是否否

是是是

是是否

否是是

是是是

是是否

是否是

是否否

是是是

是否是

是否否

L1530624 • Rev EA • September 2014

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

LS 转向器 OSPB、OSPC、OSPF、OSPD、OSPL

螺纹阀门

油口用于转向柱溢流阀缓冲阀吸油阀

ISO 11926-1 3/4-16 NF, O 形圈 boss 油口

油口锪平的壳体不能用于 OVR 直角阀块。

有反馈转向器无需缓冲阀。针对 OSPD ON/OR，仅有表中的物料号供选择。

3/8-16 UNC

M10×1.5

是是是

是是否

是否是

是否否

否是是

是是是

是是否

是否是

L1530624 • Rev EA • September 2014

150-590.11

66 [2.60]

Ø44.4 [1.748]

Ø25.4 [1.000]

44 [1.73]

47 [1.85]

max. 87 [3.42]

Ø91 [3.58]

64 [2.52]

2.8 [0.110]

min. 7.1 [0.280]

7 [0.28]

45˚

Ø82.3 [3.240]

Ø81.7 [3.217]

57 [2.24]

85 [3.35]

102 [4.02]

44 [1.73]

29 [1.14]

L T P

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

LS 转向器 OSPB、OSPC、OSPF、OSPD、OSPL

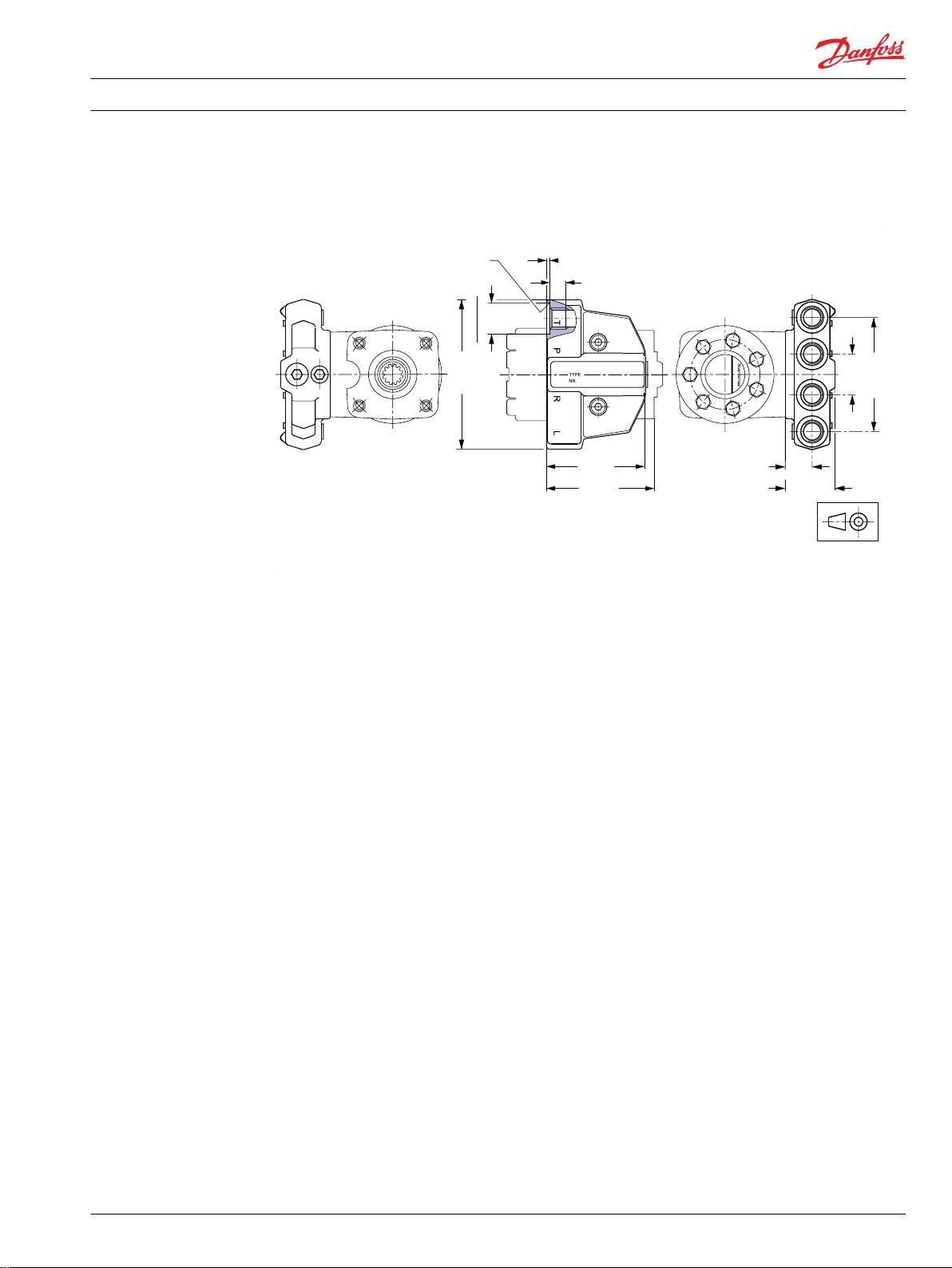

尺寸

用于 OLS 的 OSPB LS，用于 OSQ 的 OSPBX LS

用于 OLS 的 OSPB 和用于 OSQ 的 OSPBX LS 尺寸

型号

OSPB 50 126 [4.96] 6.5 [0.26] OSPB 80 129 [5.08] 10.4 [0.41] OSPB 100 132 [5.20] 13.0 [0.51] OSPB 125 135 [5.31] 16.2 [0.64] OSPB/OSPBX 160 140 [5.51] 20.8 [0.82] OSPB/OSPBX 200 145 [5.71] 26.0 [1.02] OSPB/OSPBX 250 151 [5.94] 32.5 [1.28] OSPB/OSPBX 315 160 [6.30] 40.9 [1.61] OSPB/OSPBX 400 171 [6.73] 52.0 [2.05]

用于

OLS 的 OSPB

和用于

OSQ 的 OSPBX LS

尺寸

L1mm [in]

L2mm [in]

L1530624 • Rev EA • September 2014

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

LS 转向器 OSPB、OSPC、OSPF、OSPD、OSPL

欧标：美标：

A: G 1/2; 15 mm [0.59 in] 深 A: 3/4 - 16 UNF O 形圈 boss； 15 mm [0.59 in] 深

B: M10 × 1.5, 16 mm [0.63 in] 深 B: 3/8 - 16 UNC, 16 mm [0.63 in] 深

LS: G ¼ 油口锪平，11 mm [0.43 in] 深 LS: G 7/16 - 20 UNF O 形圈 boss，11.5 mm [0.45 in] 深

用于 OLS 的 OSPC LS/LSR 和 OSPF LS，用于 OSQ 的 OSPCX LS

型号

OSPC 40 126 [4.96] 6.5 [0.26] OSPC/OSPF 50 126 [4.96] 6.5[0.26] OSPC/OSPF 60 128 [5.04] 9.1 [0.36] OSPC/OSPF 70 128 [5.04] 9.1 [0.36] OSPC/OSPF 80 129 [5.08] 10.4 [0.41] OSPC/OSPF 100 132 [5.20] 13.0 [0.51] OSPC/OSPF 125 135 [5.31] 16.2 [0.64] OSPC/OSPF OSPCX 160 140 [5.51] 20.8 [0.82] OSPC/OSPF 185 143 [5.63] 24.0 [0.94] OSPC/OSPF OSPCX 200 145 [5.71] 26.0 [1.02] OSPC/OSPF 230 154 [6.06] 35.1 [1.38] OSPC/OSPF OSPCX 250 151 [5.94] 32.5 [1.28] OSPC/OSPF OSPCX 315 160 [6.30] 40.9 [1.61] OSPC/OSPF/OSPCX 400 171 [6.73] 52.0 [2.05]

mm [in]

L1530624 • Rev EA • September 2014

150-591.11

35 [1.38]

Ø44.4 [1.748]

Ø25.4 [1.000]

38 [1.50]

44 [1.73]

47 [1.85]

max. 87 [3.42]

Ø91 [3.58]

51 [2.01]

2.8 [0.110]

min. 7.1 [0.280]

7 [0.28]

45˚

Ø82.3 [3.240]

Ø81.7 [3.217]

57 [2.24]

85 [3.35]

102 [4.02]

44 [1.73]

29 [1.14]

L T P

OSPC LS/LSR for OLSA

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

LS 转向器 OSPB、OSPC、OSPF、OSPD、OSPL

欧标：美标：

A: G 1/2 or G 1/2 油口锪平或者 M18 x 1.5 ISO 6149，

A: 3/4-16 UNF O 形圈 boss， 15 mm (0.59 in) 深

15 mm [0.59 in] 深

B: M10 x 1.5, 16 mm [0.63 in] 深 B: 3/8 - 16 UNC 或 M10 x 1.5，16 mm [0.63 in] 深

LS: G 1/4 油口锪平或者 M12 x 1.5 ISO 6149，

LS: 7/16 - 20 UNF O 形圈 boss，

11.5 mm [0.45 in] 深

用于 OLS 的 OSPD LS/LSR

型号

OSPD 60/185 191 [7.52] 9.1 [0.36] 16.2 [0.64]

mm [in]

OSPD 60/220 195 [7.68] 9.1 [0.36] 20.8 [0.82]

L1530624 • Rev EA • September 2014

150-593.12

35 [1.38]

Ø44.4 [1.748]

Ø25.4 [1.000]

38 [1.50]

44 [1.73]

47 [1.85]

max. 87 [3.42]

Ø91 [3.58]

51 [2.01]

2.8 [0.110]

min. 7.1 [0.280]

7 [0.28]

45˚

Ø82.3 [3.240]

Ø81.7 [3.217]

57 [2.24]

85 [3.35]

102 [4.02]

44 [1.73]

29 [1.14]

L T P

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

LS 转向器 OSPB、OSPC、OSPF、OSPD、OSPL

型号

mm [in]

OSPD 70/195 190 [7.48] 9.1 [0.36] 16.2 [0.65] OSPD 70/230 195 [7.70] 9.1 [0.36] 20.8 [0.82] OSPD 70/270 200 [7.87] 9.1 [0.36] 26.0 [1.02] OSPD 70/385 215 [8.46] 9.1 [0.36] 40.9 [1.61] OSPD 100/200 191 [7.52] 13.0 [0.51] 13.0 [0.51] OSPD 100/260 199 [7.83] 13.0 [0.51] 20.8 [0.82] OSPD 100/300 204 [8.03] 13.0 [0.51] 26.0 [1.02] OSPD 125/285 202 [7.95] 16.2 [0.64] 20.8 [0.82] OSPD 125/325 207 [8.15] 16.2 [0.64] 26.0 [1.02] OSPD 125/440 222 [8.74] 16.2 [0.64] 40.9 [1.61]

欧标：美标：

A: G 1/2 油口锪平或者 M18 × 1.5 ISO 6149 15 mm [0.59 in] 深

A: 3/4 - 16 UNF O 形圈 boss； 15 mm [0.59 in] 深

B: M10 × 1.5, 16 mm [0.63 in] 深 B: M 10 × 1.5，16 mm [0.63 in] 深，

LS: G ¼ 油口锪平或者 M 12 x 1.5 ISO 6149 11.5 mm [0.45

LS: 7/16 - 20 UNF O 形圈 boss，11.5 mm [0.45 in] 深

in] 深

L1530624 • Rev EA • September 2014

P301 030

35 [1.38]

Ø44.4 [1.748]

Ø25.4 [1.000]

44 [1.73]

47 [1.85]

max. 87 [3.42]

Ø91 [3.58]

51 [2.01]

38 [1.50]

66 [2.60]

64 [2.52]

2.8 [0.110]

min. 7.1 [0.280]

7 [0.28]

45˚

Ø82.3 [3.240]

Ø81.7 [3.217]

57 [2.24]

85 [3.35]

102 [4.02]

44 [1.73]

29 [1.14]

T P

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

LS 转向器 OSPB、OSPC、OSPF、OSPD、OSPL

用于 OLS 的 OSPL LS 和用于 OSQ 的 OSPLX LS

型号

mm [in]

OSPL/OSPLX 520 197 [7.76] 67.8 [2.67] OSPL/OSPLX 630 211 [8.31] 82.0 [3.23] OSPL/OSPLX 800 233 [9.17] 104.0 [4.09] OSPL 1000 263 [10.35] 134.0 [5.27]

带先导压力溢流阀的 OSPL LS：

欧标：美标：

L1530624 • Rev EA • September 2014

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

LS 转向器 OSPB、OSPC、OSPF、OSPD、OSPL

A: G 1/2; 15 mm [0.59 in] 深 A: 3/4-16 UNF O 形圈 boss，15 mm [0.59 in] 深或用于

OVPL

B: M10 x 1.5, 16 mm [0.63 in] 深 B: M10 x 1.5, 16 mm [0.63 in] 深

LS: G 1/4 油口锪平，11.5 mm [0.45 in] 深 LS: 7/16-20 UNF O 形圈 boss，11.5 mm [0.45 in] 深

欧标：

A: 用于 OVPL

B: M10 x 1.5, 16 mm [0.63 in] 深

LS: G 1/4 油口锪平，11.5 mm [0.45 in] 深

L1530624 • Rev EA • September 2014

150-612.10

35 [1.38]

Ø44.4 [1.748]

Ø44.35 [1.746]

Ø25.4 [1.000]

38 [1.50]

44 [1.73]

47 [1.85]

max. 87 [3.42]

Ø91 [3.58]

51 [2.01]

2.8 [0.110]

min. 7.1 [0.280]

7 [0.28]

45˚

Ø82.3 [3.240]

Ø81.7 [3.217]

57 [2.24]

85 [3.35]

102 [4.02]

44 [1.73]

29 [1.14]

L T P

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

LS 转向器 OSPB、OSPC、OSPF、OSPD、OSPL

用于 OLS 的 OSPL 1200 LS

型号

mm [in]

OSPL 1200 LS 288 [10.34] 104 [4.09] 52 [2.05]

A: 3/4 - 16 UNF O 形圈 boss，15 mm [0.59 in] 深

B: M10 x 1.5, 16 mm [0.63 in] 深

LS: 7/16 - 20 UNF O 形圈 boss 11.5 mm [0.45 in] 深，用于 OLS 的 OSPL 1200 LS

L1530624 • Rev EA • September 2014

150-685.10

Cylinders

OVPL, 7 ports

OSPL LS

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

OVPL 阀块

OVPL 阀块可安装在丹佛斯 OSPL 转向器上。

类型

OVPL 阀块包含缓冲阀、吸油阀、单向阀和背压阀。OVPL 阀块提供 4、5 或 7 个油口。7 个油口的 OVPL 带有 2 个左油口和 2 个右油口，意味着 2 个转向油缸可直接连接至阀块。

OVPL，7 个油口

L1530624 • Rev EA • September 2014

External connection

Sauer-Danfoss steering unit

150-628.10

L L

R R

T T

External connection

Sauer-Danfoss steering unit

150-629.10

R R

T T

技术信息

OVPL 阀块

代号和重量

OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

下表中的 OVPL 包含以下所有的功能阀：

•

P 口单向阀

•

缓冲阀

•

吸油阀

OVPL，5

OVPL，7

个油口

阀块物料代码阀设定值重量

油口欧标

P, T, L, R: G 1/2-S PP: G 1/4-S

OVPL 24 152-1117 5 240 [3480] 2.0 [4.41] OVPL 28 152-1114 5 280 [4061] 2.0 [4.41] OVPL 28 152-1116 7 280 [4061] 2.0 [4.41]

油口锪平

油口数量缓冲阀

bar [psi]

kg [lb]

下表中的 OVPL 包含以下的功能阀：

L1530624 • Rev EA • September 2014

External connection

Sauer-Danfoss steering unit

150-630.10

L L

R R

T T

External connection

Danfoss steering unit

150-631.10

L L

R R

T T

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

OVPL 阀块

•

P 口单向阀

•

缓冲阀

•

吸油阀

•

带有旁路的背压阀，以减小中位待命压力。

OVPL，5

个油口和带旁路的背压阀

阀块物料代码阀设定值重量

油口欧标

P, T, L, R: G 1/2-S PP: G 1/4-S

油口数量缓冲阀

bar [psi]

kg [lb]

OVPL 24 152-1120 5 240 [3480] 2.0 [4.41] OVPL 28 152-1130 5 280 [4061] 2.0 [4.41]

油口锪平

下表中的 OVPL 包含以下所有的功能阀：

•

P 口单向阀

•

缓冲阀

•

吸油阀

•

背压阀，无旁路。

OVPL，5

L1530624 • Rev EA • September 2014

个油口和背压阀

External connection

Danfoss steering unit

150-632.10

R R

T T

External connection

Danfoss steering unit

150-633.10

L L

P P

R R

T T

技术信息

OVPL 阀块

OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

OVPL，7

个油口和背压阀

阀块物料代码阀设定值重量

油口欧标

P, T, L, R: G 1/2 - S PP: G 1/4 - S

油口数量缓冲阀

bar [psi]

kg [lb]

OVPL 24 152-1132 5 240 [3480] 2.0 [4.41] OVPL 28 152-1115 7 280 [4061] 2.0 [4.41]

油口锪平

下表中的 OVPL 包含以下的阀功能：

•

P 口单向阀

•

缓冲阀

•

吸油阀

OVPL，4

个油口

阀块物料代码阀设定值重量

油口美标

3/4 - 16 UNF

O * + S

油口数量缓冲阀

bar [psi]

kg [lb]

OVPL 28 152-1133 4 280 [4061] 2.0 [4.41]

油口上的 O 形圈倒角

油口锪平

下表中的 OVPL 包含以下的功能阀：

L1530624 • Rev EA • September 2014

External connection

Danfoss steering unit

150-634.10

L L

P P

R R

T T

技术信息

OVPL 阀块

OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

•

P 口单向阀

•

缓冲阀

•

吸油阀

•

背压阀带有旁路，以减小中位待命压力。

OVPL，4

阀块物料代码阀设定值重量

OVPL 28 152-1136 4 280

油口上的 O 形圈倒角

油口锪平

个油口和带旁路的背压阀

油口美标

3/4 - 16 UNF

O * + S

油口数量缓冲

阀

bar [psi]

[4061 ]

kg [lb]

2.0 [4.41]

技术数据

功能阀

通用数据

查看分册样本： “通用转向元件”

下列数据来自对代表性发块样品的测量。在测量过程中使用 50°C [122°F] 时粘度为 21 mm²/s [SUS] 的油液。

阀块最大流量

l/min [US gal/min]

OVPL 24 100 [26.42] 190 [2756] 15 [218] 240 [3480] OVPL 28 100 [26.42] 225 [3263] 15 [218] 280 [4061]

油口最大压力

P, PP bar [psi]

T bar [psi]

L, R bar [psi]

缓冲阀

缓冲阀保护阀块和转向器，并限制转向油缸上受到的最大外力。阀块内的缓冲阀限制 L 至 T 和 R 至 T 的最大压降。

缓冲阀的流速设定为 10 l/min [2.64 US gal/min]。

L1530624 • Rev EA • September 2014

200

150

100

psi bar

152-150.10

0 10 20 30 40 50 60 l/min

∆ p ∆ p

0 2 4 6 8 10 12 14 16 US gal/min

psi bar

152-152.10

0 10 20 30 40 50 60 70 80 90 100 110 l/min

∆ p ∆ p

0 2 4 6 8 10 12 14 16 18 20 22 24 26 28 US gal/min

技术信息

OVPL 阀块

OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

缓冲阀属于直接作用类型，因此反应非常快速。

设定误差：额定值 +/- 10 bar [145 psi]，例如 240 [3480 psi] +/- 10 bar [145 psi]。

吸油阀

吸油阀确保吸入油液，以免转向油缸内产生气穴。要提供正确的吸力，必须在转向器的回油管路上安装背压阀。

在阀块里内置背压阀的方式，可提高吸油阀的吸油能力。

以下显示的是吸油阀的压降曲线。

单向阀

单向阀保护司机避免方向盘抖动。单向阀防止转向时油缸侧高压油液回流到泵管路内。单向阀内置到阀块的 P 口内。

以下显示 P 口内置单向阀的压降曲线。

背压阀

背压阀可增加吸油阀的吸油能力。

以下显示的是无旁路的背压阀压降曲线。

L1530624 • Rev EA • September 2014

300

250

200

150

100

psi bar

152-151.10

0 10 20 30 40 50 60 70 80 90 100 l/min

∆ p ∆ p

0 2.5 5 7.5 10 12.5 15 17.5 20 22.5 25 US gal/min

300

250

200

150

100

psi bar

152-178.10

0 10 20 30 40 50 60 70 80 90 100 l/min

∆ p ∆ p

0 2.5 5 7.5 10 12.5 15 17.5 20 22.5 25 US gal/min

技术信息

OVPL 阀块

OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

以下显示的是带有旁路的背压阀压降曲线。

安装

阀块内的 P 口必须置于转向器的 P 口上，以便使 OVPL 上的定位销与转向器上的定位孔相配合。

阀块随附 2 个安装螺钉和 4 个 O 形圈，用于固定到转向器上。

拧紧扭矩 65 ±5 N•m [575 ±44 lbf•in]。只允许在平油口的转向器上安装 OVPL 块，不允安装在锪平油口转向器上。

L1530624 • Rev EA • September 2014

152-149.10

92 [3.62]

44 [1.73]

29 [1.14]

102 [4.02]

28 [1.10]

16 [0.63]

51 [2.01]

95 [3.74]

44 [1.73]

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

OVPL 阀块

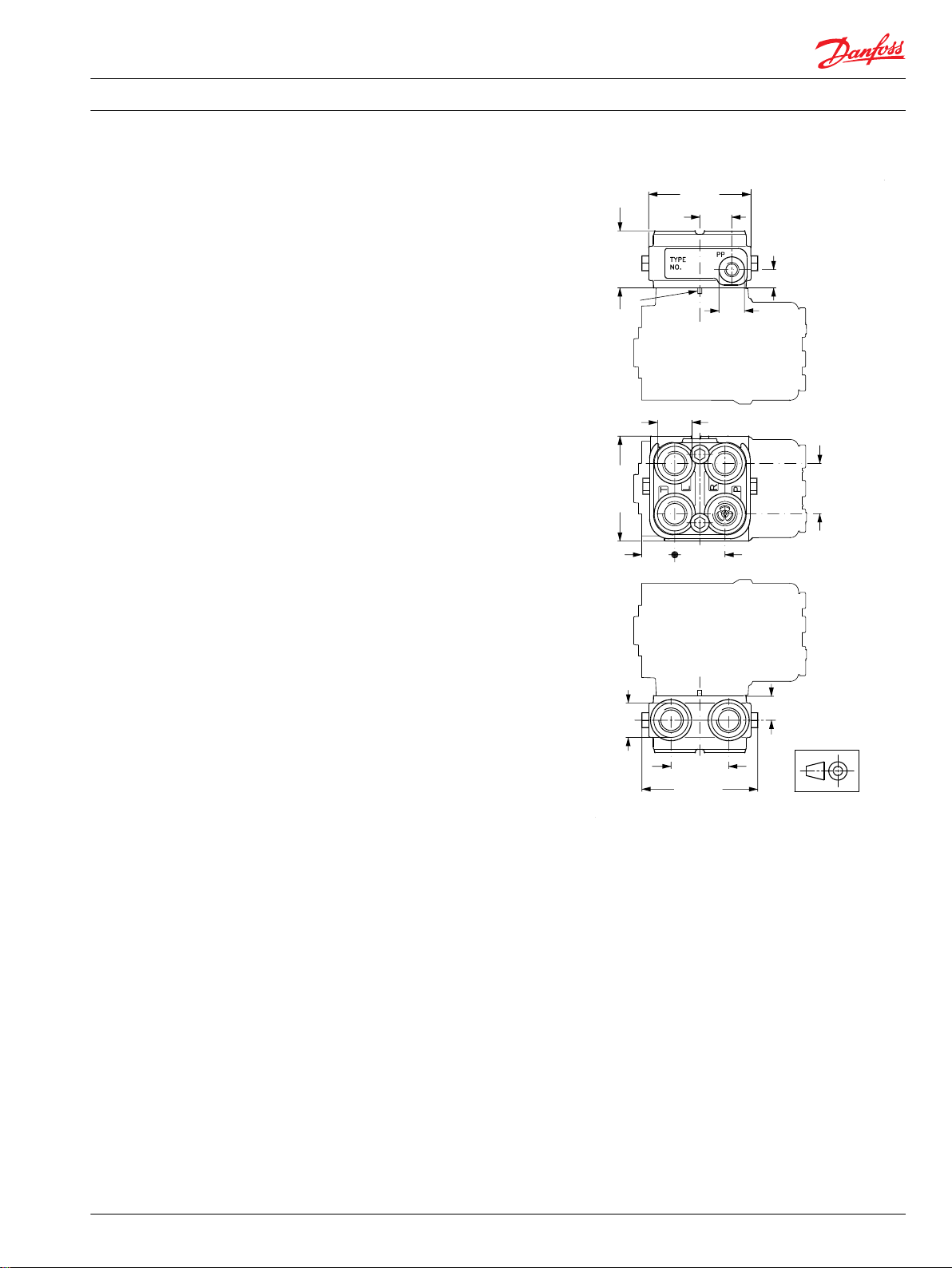

尺寸

OVPL，5 个油口

欧标：

P、T、L 和 R： G 1/2 锪平油口， 15 mm [0.59 in] 深 PP: G 1/4 锪平油口， 11,5 mm [0.45 in] 深 X: 30,2 +0,2 Y: 21,3 +/- 0,2 OVPL，4 个油口（无 PP）

美标：

P、T、L 和 R： 3/4-16 UNF O 形圈 boss 15 mm [0.59 in] 深 X: 30.2 +0.2 B: 预安装在 OVPL 内的定位销

L1530624 • Rev EA • September 2014

152-148.10

29 [1.14]

92 [3.62]

28 [1.10]

50 [1.97]

102 [4.02]

92 [3.62]

51 [2.01]

16 [0.63]

21.5 [0.85]

44 [1.73]

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

OVPL 阀块

OVPL，7 个油口

欧标：

P、T、2xL 和 2xR： G 1/2 锪平油口， 15 mm [0.59 in] 深 PP: G 1/4 锪平油口，

11.5 mm [0.45 in] 深 X: 30.2 +0.2 Y: 21.3 +/- 0.2 B: 预安装在 OVPL 内的定位销

L1530624 • Rev EA • September 2014

150-635.10

L L

P P

R R

T T

技术信息

OVR 直角阀块

型号

OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

OVR 直角阀块专门设计用于空间有限、管路和/或软管必须与转向柱并行运行的应用。

带法兰的阀块可安装到丹佛斯油口无锪平面的转向器 OSPB、OSPC、OSPD、OSPF、OSPQ 和 OSPL 上。

使用直角阀块可减少不必要的回转接头和弯曲管道。 OVR 的油口位置远离方向盘。（参见

OVR

“尺寸”部分

）

代号和重量

安装

下表的 OVR 无功能阀。

直角阀块物料代码重量

油口欧标

P, T, L, R: G 1/2 S**

OVR 152-0201 2.0 [4.41]

kg [lb]

S** : 油口锪平

阀块随附 2 个安装螺钉和 4 个 O 形圈，用于固定到转向器上。

拧紧扭矩 65 ±5 N•m [575 ±44.3 lbf•in]。OVR 阀块仅能安装到带有平油口的转向器上（无锪平面）。

关于带有其他油口类型和功能阀的 OVR，请联系丹佛斯销售组织。

L1530624 • Rev EA • September 2014

91 [3.58]

2.5 [0.098] max.

140 [5.51]

Ø29.4 [1.158]

Ø29.0 [1.143]

38 [1.50]

106 [4.17]

15 [0.59]

max. 0.5 [0.20]

100 [3.94]

152-31.10

46 [1.81]

25 [0.98]

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

OVR 直角阀块

尺寸

OVR

欧标： P、T、L 和 R：

G 1/2，15 mm [0.59 in] 深

L1530624 • Rev EA • September 2014

152B135.11

CF T R RLL

T EFP

152B170.11

CF T R RLL

EFP

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

优先阀 OLSA 和 OLS

类型

丹佛斯优先阀用于配备负载敏感转向器的转向系统。在这种系统中，转向始终保持优先

静态负载敏感优先阀

静态负载敏感转向器需要静态负载敏感优先阀。当转向器处于中位时，静态负载敏感转向系统在 LS 管路中无油液流动。

动态负载敏感优先阀

动态负载敏感转向器需要动态负载敏感优先阀。即使转向器处于中位，动态负载敏感转向系统在优先阀到转向器的 LS 连接中也能保持着恒定的流量。

油口：

P = 泵，

CF = 受控流量（优先流量），

EF = 多余流量，

L = 左侧油口，

R = 右侧油口，

T = 油箱，

LS = 负载敏感，

PP = 先导压力油口

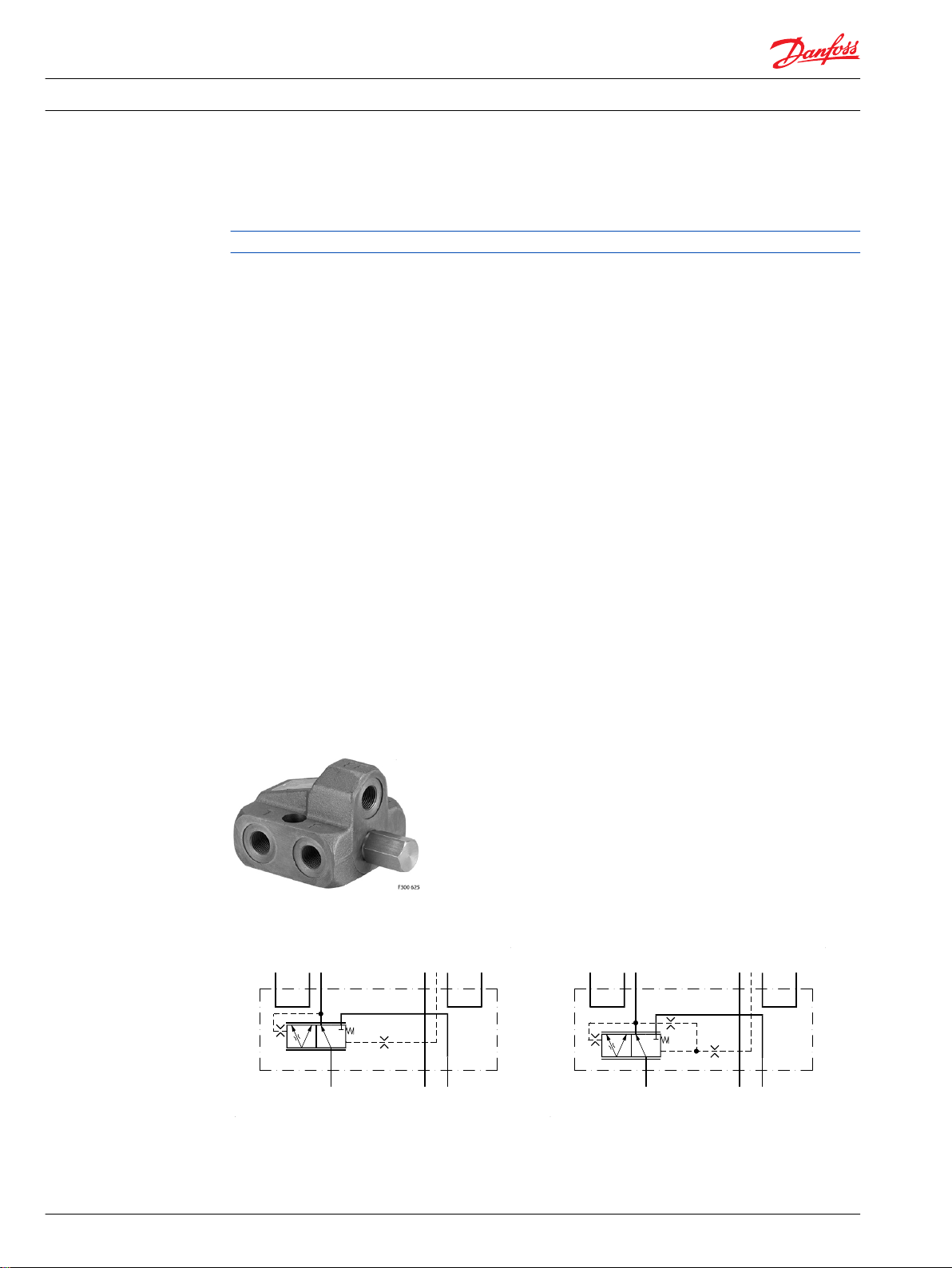

OLSA 40/80

法兰安装的 OLSA 40 和 OLSA 80 优先阀在负载敏感转向系统中，安装于 OSPC LS (OLSA) 转向器上。

静态 OLSA 动态 OLSA

L1530624 • Rev EA • September 2014

A: PP-阻尼孔 B: LS-阻尼孔 C: 动态阻尼孔

152B134.10

CF EF

152B171.10

152B137.11

CF EF LS

152B172.11

CF EF LS

技术信息

优先阀 OLSA 和 OLS

OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

管式安装的 OLS 40、OLS 80 和 OLS 120 优先阀与 OSPB LS、OSPC LS、OSPF LS、OSPD LS、OSPU LS 和 OSPL LS 转向器共同用于负载敏感转向系统。

OLS 40/80 OLS 120

静态

OLS

动态

OLS

OLS 160 管式安装优先阀与 OSPB LS、OSPC LS、OSPF LS、OSPD LS、OSPU LS 和 OSPL LS 转向器共同用于负载敏感转向系统。

OLS 160

静态

OLS

动态

OLS

还提供无先导压力溢流阀的 OLS 160。

优先阀 OLSP 80 用于安装在丹佛斯 SNP 齿轮泵上和转向器 OSPB LS、OSPC LS、OSPF LS、OSPD LS 和 OSPU LS 组成负载敏感转向系统，其中最大流量不超过 80 l/min [21.7 US gal/min]。

L1530624 • Rev EA • September 2014

152B172.11

CF EF LS

技术信息

优先阀 OLSA 和 OLS

OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

带有 35 型方形出口法兰的 OLSP 80 优先阀可安装到齿轮泵上（分度圆直径为 35mm 的 4x M6 螺栓孔用于把优先阀固定在泵上）。

320 l/min [84.5 USgal/min]。

OLS 320

EHPS 转向阀内置有优先阀，但是用于最大泵流量 120 l/min [31.7 USgal/min]。在配备 EHPS 且泵流速介于 120 l/min [31.7 USgal/min] 和 320 l/min [84.5 USgal/min] 之间的系统中，EHPS 和 OLS 320 组合提供良好的紧凑式解决方案，与独立元件相比，可以降低壳体和安装成本。有关该 OLS 320 的更多详情：查看 EHPS 样本 520L0521。

系统选型

选择合适的转向泵，以便转向器和工作液压装置在怠速时也可获得令人满意的性能。

选择优先阀之前，先考虑

转向器类型（静态 LS、动态 LS 或动态 OSPF LS）

•

转向器排量

•

泵流量

•

对于能源优化、期望的转向响应时间和稳定性的要求，这些因素都会影响控制弹簧压力的选择。

•

优先阀是否应当有内部 PP（先导压力）或外部 PP 油口，这取决于优先阀的 CF 端口（受控流

•

量）和转向器的 P 油口之间的管路压降。采用普通软管和管道尺寸，优先阀和转向器之间保持不足 5 m 的距离，带有内部 PP 的优先阀通常是直接选择。

以下调查表中列出了上述丹佛斯转向器类型最常用的优先阀代号。除了静态 OLS 160 之外，物料代码表中的所有优先阀都有内部 PP 油口。物料代码表中的静态 OLS 160 都有外部 PP 油口。

L1530624 • Rev EA • September 2014

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

优先阀 OLSA 和 OLS

物料代码和重量

用于静态负载敏感转向器的 OLS/OLSA 静态优先阀

静态 OLSA 40 和静态 OLSA 80

优先阀物料代码控制弹簧

油口

欧标

T,R,L: G 3/8 P, EF: G 1/2美标T, R, L: 9/16 - 18 UNF

P, EF: 7/8 - 14 UNF

OLSA 40 152B0001 - 4 [58] 2.1 [4.63] OLSA 40 152B0002 152B0122 7 [101.5] 2.1 [4.63] OLSA 40 152B0003 152B0124 10 [145] 2.1 [4.63] OLSA 80 152B0016 152B0019 4 [58] 2.1 [4.63] OLSA 80 152B0017 152B0020 7 [101.5] 2.1 [4.63] OLSA80 152B0015 152B0125 10 [145] 2.1 [4.63]

静态 OLS 40 和静态 OLS 80

优先阀物料代码控制弹簧

油口

欧标

LS: G 1/4 P, EF, CF: G 1/2

OLS 40 152B0231 152B0237 4 [58] 1.0 [2.2] OLS 40 152B0232 152B0238 7 [101.5] 1.0 [2.2] OLS 40 152B0233 152B0253 10 [145] 1.0 [2.2] OLS 80 152B0261 152B0267 4 [58] 1.0 [2.2] OLS 80 152B0262 152B0268 7 [101.5] 1.0 [2.2] OLS 80 152B0263 152B0280 10 [145] 1.0 [2.2]

美标

LS: 7/16 - 20 UNF CF: 3/4 - 16 UNF P, EF: 7/8 - 14 UNF

压力

bar [psi]

压力

bar [psi]

重量

kg [lb]

重量

kg [lb]

用于静态负载敏感转向器的 OLS/OLSA 静态优先阀

静态 OLS 120

优先阀物料代码控制弹簧

油口

欧标

LS: G 1/4 CF: G 1/2 P, EF: G 3/4

OLS 120 152B2232 152B2238 7 [101.5] 2.1 [4.63] OLS 120 152B2233 152B2239 10 [145] 2.1 [4.63]

L1530624 • Rev EA • September 2014

美标

LS: 7/16 -20 UNF CF: 3/4 - 16 UNF P, EF: 1 1/16 - 12 UNF

压力

bar [psi]

重量

kg [lb]

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

优先阀 OLSA 和 OLS

静态 OLS 160

优先阀物料代码控制

油口

欧标

LS, PP, T: G 1/4 CF: G 1/2 P, EF: G 3/4

OLS 160 152B1005 152B1085 7 [101.5] 170 [2465] 4.4 [9.7] OLS 160 152B1006 152B1086 10 [145] 170 [2465] 4.4 [9.7]

用于动态负载敏感转向器的 OLS/OLSA 动态优先阀

用于动态 OSPC LS 的动态 OLSA 40 和动态 OLSA 80

优先阀物料代码控制弹簧

油口

欧标

T,R,L: G 3/8 P/EF: G 1/2

OLSA 40 152B8001 - 4 [58] 2.1 [4.63] OLSA 40 152B8041 152B8042 7 [101.5] 2.1 [4.63] OLSA 40 152B8046 152B8043 10 [145] 2.1 [4.63] OLSA 80 152B8047 - 4 [58] 2.1 [4.63] OLSA 80 152B8048 152B8044 7 [101.5] 2.1 [4.63] OLSA 80 152B8049 152B8045 10 [145] 2.1 [4.63]

美标

LS, PP, T: 7/16 -20 UNF CF: 3/4 - 16 UNF P, EF: 1 1/16 - 12 UNF

美标

T,R,L: 9/16 - 18 UNF P/EF: 7/8 - 14 UNF

弹簧压力

bar [psi]

压力

bar [psi]

先导压力溢流阀

bar [psi]

重量

kg [lb]

重量

kg [lb]

用于动态负载敏感转向器的 OLS/OLSA 动态优先阀

用于动态 OSPB、OSPC、OSPD 和 OSPL LS 的动态 OLS 40 和动态 OLS 80

优先阀物料代码控制弹簧

油口

欧标

LS: G 1/4 P, EF, CF: G 1/2

OLS 40 152B8231 - 4 [58] 1.0 [2.20] OLS 40 152B8232 152B8253 7 [101.5] 1.0 [2.20] OLS 40 152B8233 152B8254 10 [145] 1.0 [2.20] OLS 80 152B8261 - 4 [58] 1.0 [2.20] OLS 80 152B8256 152B8268 7 [101.5] 1.0 [2.20] OLS 80 152B8257 152B8260 10 [145] 1.0 [2.20]

美标

LS: 7/16 - 20 UNF CF: 3/4 - 16 UNF P, EF: 7/8 - 14 UNF

压力

bar [psi]

重量

kg [lb]

L1530624 • Rev EA • September 2014

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

优先阀 OLSA 和 OLS

采用低压降 (P-EF) 阀芯的动态 OLS80 用于动态 OSPB、OSPC、OSPD 和 OSPL LS

优先阀物料代码控制弹簧

油口

欧标

LS: G 1/4 P, EF, CF: G 1/2

OLS 80 152B8259 7 [101.5] 1.0 [2.20]

用于动态 OSPB、OSPC、OSPD 和 OSPL LS 的动态 OLS 120

优先阀物料代码控制弹簧

油口

欧标

LS: G 1/4 CF: G 1/2 P, EF: G 3/4

OLS 120 152B8132 152B8143 7 [101.5] 2.1 [4.63] OLS 120 152B8133 152B8144 10 [145] 2.1 [4.63]

美标

LS: 7/16 -20 UNF CF: ¾ 16 UNF P, EF: 1 1/16 - 12 UNF

压力

bar [psi]

压力

bar [psi]

重量

kg [lb]

重量

kg [lb]

用于动态 OSPB、OSPC、OSPD 和 OSPL LS 的动态 OLS 160

优先阀物料代码控制

油口

欧标

LS, T: G 1/4 CF: G 1/2 P, EF: G 3/4

OLS 160 152B8159 152B8154 7 [101.5] 170 [2465] 4.4 [9.7] OLS 160 152B8160 152B8155 10 [145] 170 [2465] 4.4 [9.7] OLS 160 152B8105 - 12 [174] 170 [2465] 4.4 [9.7] OLS 160 152B8161 152B8156 7 [101.5] 210 [3045] 4.4 [9.7] OLS 160 152B8162 152B8157 10 [145] 210 [3045] 4.4 [9.7]

美标

LS, T: 1/16 -20 UNF CF: 3/4 - 16 UNF P, EF: 1 1/16 - 12 UNF

弹簧压力

bar [psi]

先导压力溢流阀

bar [psi]

重量

kg [lb]

用于 OSPF LS 和 OSPU LS 动态转向器的 OLS 动态优先阀

动态 OLS 40 和动态 OLS 80

优先阀物料代码控制弹簧

油口

欧标

LS: G 1/4 P, EF, CF: G 1/2

OLS 40 152B8031 10 [145] 1.0 [2.20] OLS 80 152B8258 7 [101.5] 1.0 [2.20]

压力

bar [psi]

重量

kg [lb]

L1530624 • Rev EA • September 2014

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

优先阀 OLSA 和 OLS

动态 OLS 120

优先阀物料代码控制弹簧

油口

欧标

LS: G 1/4, CF: G 1/2 P, EF, CF: G 3/4

OLS 120 152B8147 7 [101.5] 2.1 [4.63]

动态 OLS 160

优先阀物料代码控制

油口

欧标

LS: G 1/4, CF: G 1/2 P, EF, CF: G 3/4

OLS 160 152B8158 7 [101.5] OLS 160 152B8113 10 [145]

弹簧压力

bar [psi]

压力

bar [psi]

先导压力溢流阀

bar [psi]

无

重量

kg [lb]

重量

kg [lb]

4.4 [9.7]

静态和动态 OLSP

优先阀物料代码控制弹簧

压力

bar [psi]

静态 OLSP 80

动态 OLSP 80

用于 OSPF 和 OSPU 的动态

OLSP 80

油口

欧标

LS: G¼ CF: G 3/8 EF: G ½

152B5002 4 [58] 1.0 [2.2]

152B5200 7 [101.5] 1.0 [2.2]

152B5201 7 [101.5] 1.0 [2.2]

重量

kg [lb]

带有先导压力溢流阀、喷黑漆的动态管式/独立式 OLS 320

优先阀物料代码控制弹簧压力

油口

欧标

LS, T: G¼ CF: G ½ P, EF: G 1

OLS 320 11006593 7 [101.5] 170 [2465] 5.9 [13.0]

bar [psi]

先导压力溢流阀

bar [psi]

重量

kg [lb]

L1530624 • Rev EA • September 2014

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

优先阀 OLSA 和 OLS

采用先导压力溢流阀、喷黑漆的动态在线/独立式 OLS 320

优先阀物料代码控制弹簧

油口

美标

LS: 7/16 - 20 UNF CF: 11/16 - 12 UN P, EF: 15/16 - 12 UN

OLS 320 11007475 10 [145] 5.9 [13.0]

用于 EHPS 的 OLS 320：查看 EHPS 目录 520L0521

如果您需要其他油口类型、其他控制弹簧压力和/或其他 PP 油口，请阅读第 50 页上的资料，并标记需要的规格，然后咨询丹佛斯销售组织。

压力

bar [psi]

重量

kg [lb]

L1530624 • Rev EA • September 2014

技术信息

OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

优先阀 OLSA 和 OLS

规格表用于丹佛斯非样本物料号的优先阀

贵公司

贵应用

优先阀类型

负载敏感类型静态动态动态 OSPF 和 OSPU 转向器

阀芯类型标准低压降，P-EF（仅限于动态 OLS/OLSA 80）无 CF 切断（仅用于 EHPS 上带法兰安装的 OLS 320）

控制弹簧压力4（仅限 OLS 80、120、160 和

油口

油口，

OLSA

油口，

OLS 40/80

名称车辆可能的数量/年填写人日期

怠速时到 OLS/OLSA 的泵流量，l/min [USgal/min] 最大发动机速度时，到 OLS/OLSA 的泵流量，l/min [USgal/min]

OLSA 40 OLSA 80 OLS 40 OLS 80 OLS 120 OLS 160 OLSP 80

5.5（仅限 OLS/OLSA 40/80）

OLSP 80）

内部外部（非 OLSP）

G: P, EF: G½ - S** T, L, R: G3/8 - S**

P, CF, EF: G½ - S** G: LS: G½ - S**

公制 1： P, EF, T, L, R: M18 • 1.5 -O*** +S**

P, EF: M22 • 1.5 - O*** +S** 公制： CF: M18 • 1.5 - O*** +S** LS: M12 • 1.5 - O*** +S**

7 10

公制 2： P, EF: M22 • 1.5 - O*** +S** T, L, R: M18 • 1.5 - O*** +S**

P, EF: 7/8 - 14 UNF - O*** UNF: CF: 3/4 - 16 UNF - O*** LS: 7/16 - 20 UNF - O***

12（仅限 OLS 160）16（仅限 OLS 160）

UNF: P, EF: 7/8 - 14 UNF - O*** T, L, R : 9/16 - 18 UNF - O***

在线 OLS 320

油口，

OLS 120

油口，

OLS 160

油口，OLSP 80（P：方

形法兰 35）

油口，管式安装的 OLS

320

RV 杆 OLS 160 OLS 320

喷黑漆是否

P, EF: G¾ - S** G: CF: G½ - S** LS, PP: G¼ - S**

P, EF: G¾ - S** G 1: CF: G½ - S** LS, PP, T: G¼ - S**

EF: G½ - S** G: CF: G3/8 - S** LS: G¼ - S**

P, EF: G1 - S** G: CF: G½ - S** LS, PP: G¼ - S**

80 90 100 110 120 140 170 190 200 210

P, EF: G1 - S** G 2: CF: G¾ - S** LS, PP, T: G¼ - S**

P, EF: M27 • 2 - O*** +S** 公制： CF: M18 • 1.5 - O*** +S** LS: M12 • 1.5 - O*** +S**

P, EF: 11/16 - 12 UN - O*** UNF 1: CF: 3/4 - 16 UNF - O*** LS, PP, T: 7/16 - 20 UNF - O***

EF: M22 • 1.5 - O*** +S** 公制： CF: M18 • 1.5 - O*** +S** LS: M12 • 1.5 - O*** +S**

P, EF: 1 5/16 - 12 UN - O*** UNF 1: CF: 3/4 - 16 UNF - O*** LS, PP, T: 7/16 - 20 UNF - O***

油口：使用外部控制时方可用 PP 油口。T 油口仅用于集成有先导压力溢流阀 (RV) 的 OLS 160 和 OLS 320

P, EF: 11/16 - 14 UNF - O*** UNF: CF: 3/4 - 16 UNF - O*** LS: 7/16 - 20 UNF - O***

P, EF:15/16 - 12 UN - O*** UNF 2: CF: 7/8 - 14 UNF - O*** LS, PP, T: 7/16 - 20 UNF - O***

EF: 7/8 - 14 UNF - O*** UNF: CF: 3/4 - 16 UNF - O*** LS : 7/16 - 20 UNF - O***

P, EF: 1 5/16 - 12 UN - O*** UNF 2: CF: 1 1/16 - 12 UNF - O*** LS, PP, T: 7/16 - 20 UNF - O***

其他设置无溢流阀

杆

L1530624 • Rev EA • September 2014

200

175

150

125

100

psi bar

152B139.11

0 5 10 15 20 25 30 35 40 l/min

P-EF P-EF

0 1 2 3 4 5 6 7 8 9 10 US gal/min

4 bar 58 psi

7 bar 102 psi

10 bar 145 psi

min

技术信息

优先阀 OLSA 和 OLS

技术数据

OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

O*：油口上的 O 形圈倒角

S**：油口锪平

定制产品的一种可选方式是对现有物料号做一些修改，这可以在基本款转向器的基础上进行实施。

基本转向器代号： __________________________________________________

所需修改： _______________________________________________________________________

油口最大压力

优先阀到 P 口的额

定流量

l/min [US

油口最大压力

P, EF CF L, R LS T PP

bar [psi] bar [psi] bar [psi] bar [psi] bar [psi] bar [psi]

gal/min]

OLSA 40 40 [10.57] 250 [3625] 240 [3480] 280 [4061] 240 [3480] 20 [290] - OLSA 80 80 [21.13] 250 [3625] 240 [3480] 280 [4061] 240 [3480] 20 [290] - OLS 40 40 [10.57] 250 [3625] 240 [3480] - - 240 [3480] - - 210 [3045] OLS 80 80 [21.13] 250 [3625] 240 [3480] - - 240 [3480] - - 210 [3045] OLS 120 120 [31.70] 250 [3625] 240 [3480] - - 240 [3480] - - 210 [3045] OLS 160 160 [42.27] 350 [5076] 240 [3480] - - 240 [3480] 15 [217] 210 [3045] OLSP 80 80 [21.13] 280 [4061] 240 [3480] - - 240 [3480] - - - OLS 320 320 [84.54] 300 [4351] 280 [4061] - - 280 [4061] 40 [580] 280 [4061]

优先阀压降

该数据来自具有代表性的优先阀样品测量值。在测量过程中，使用 50 °C [122 °F，102 SUS] 时粘度为 21 mm²/s 的液压油。LS 口压力为零（转向器处于中位）时进行测量。当 EF 口压力高于实际控制弹簧压力时，使用最小曲线。当 EF 口压力为零时，使用控制弹簧压力为 4、7、10 或 12 bar [58、101、 145 或 174 psi] 的曲线。

用于静态优先阀的压降 P-EF

OLSA/OLS 40

L1530624 • Rev EA • September 2014

psi bar

0 10 20 30 40 50 60 70 80 l/min

0 2 4 6 8 10 12 14 16 18 20 US gal/min

10 bar 145 psi

7 bar 102 psi

4 bar 58 psi

min.

152B80.11

225

200

175

150

125

100

P-EF P-EF

225

200

175

150

125

100

psi bar

152B165.11

0 10 20 30 40 50 60 70 80 90 100 110 120 l/min

P-EF P-EF

0 5 10 15 20 25 30 US gal/min

7 bar 102 psi

10 bar 145 psi

min

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

优先阀 OLSA 和 OLS

OLSA/OLS 80

OLS 120

L1530624 • Rev EA • September 2014

275 250 225 200 175 150 125 100

75 50 25

20 18 16 14 12 10

8 6 4 2 0

psi bar

152B166.10

0 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 l/min

P-EF P-EF

0 5 10 15 20 25 30 35 40 US gal/min

7 bar 102 psi

10 bar 145 psi

12 bar 174 psi

min

225

200

175

150

125

100

psi bar

152B174.10

0 5 10 15 20 25 30 35 40 l/min

P-EF P-EF

0 1 2 3 4 5 6 7 8 9 10 US gal/min

7 bar 102 psi

10 bar 145 psi

4 bar 58 psi

min

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

优先阀 OLSA 和 OLS

OLS 160

用于动态优先阀的压降 P-EF

OLSA/OLS 40

L1530624 • Rev EA • September 2014

275 250 225 200 175 150 125 100

75 50 25

20 18 16 14 12 10

8 6 4 2 0

psi bar

152B175.10

0 10 20 30 40 50 60 70 80 l/min

P-EF P-EF

0 2 4 6 8 10 12 14 16 18 20 US gal/min

7 bar 102 psi

10 bar 145 psi

4 bar 58 psi

min

A+B

275 250 225 200 175 150 125 100

75 50 25

psi bar

152B176.10

0 10 20 30 40 50 60 70 80 90 100 110 120 l/min

P-EF P-EF

0 5 10 15 20 25 30 US gal/min

7 bar 102 psi

10 bar 145 psi

min

A+B

技术信息

优先阀 OLSA 和 OLS

OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

OLSA/OLS 80

A: 用于动态 OSPB、OSPC、OSPF、OSPD、OSPQ 和 OSPL LS 的动态 OLS/OLSA 80

B: 采用低压降 (P-EF) 阀芯的动态 OLS/OLSA 80 用于动态 OSPB、OSPC、OSPD、OSPQ 和 OSPL LS

OLS 120

A: 用于动态 OSPB、OSPC、OSPD、OSPQ 和 OSPL LS 的动态 OLS 120

B: 用于动态 OSPF LS 和动态 OSPU LS 的动态 OLS 120

L1530624 • Rev EA • September 2014

450

400

350

300

250

200

150

100

psi bar

152B177.10

0 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 l/min

P-EF P-EF

0 5 10 15 20 25 30 35 40 US gal/min

7 bar 102 psi

10 bar 145 psi

12 bar 174 psi

min

A+B

175

150

125

100

psi bar

152-181.10

0 10 20 30 40 50 60 70 80 l/min

P-EF P-EF

0 2 4 6 8 10 12 14 16 18 US gal/min

7 bar 102 psi

4 bar 58 psi

min

技术信息

优先阀 OLSA 和 OLS

OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

OLS 160

A: 用于动态 OSPB、OSPC、OSPD 和 OSPL LS 的动态 OLS 160

B: 用于动态 OSPF LS 和动态 OSPU LS 的动态 OLS 160

用于 OLSP 静态优先阀的压降 P-EF

OLSP 80

L1530624 • Rev EA • September 2014

175

150

125

100

psi bar

152-182.10

0 10 20 30 40 50 60 70 80 l/min

P-EF P-EF

0 2 4 6 8 10 12 14 16 18 US gal/min

4 bar 58 psi

min

7 bar 102 psi

B A

A+B

250 225 200 175 150 125 100

75 50 25

psi bar

152B185.10

0 20 40 60 80 100 120 140 160 180 200 220 240 260 280 300 320 l/min

P-EF P-EF

0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 US gal/min

7 bar 102 psi

10 bar 145 psi

min.

技术信息

优先阀 OLSA 和 OLS

OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

用于 OLSP 动态优先阀的压降 P-EF

A: 用于动态 OSPB、OSPC、OSPD 和 OSPL LS 的动态 OLSP 80

B: 用于动态 OSPF LS 和动态 OSPU LS 的动态 OLSP 80

用于 OLS 320 静态优先阀的压降 P-EF

OLS 320

L1530624 • Rev EA • September 2014

450

400

350

300

250

200

150

100

psi bar

152B186.10

0 20 40 60 80 100 120 140 160 180 200 220 240 260 280 300 320 l/min

P-EF P-EF

0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 US gal/min

7 bar 102 psi

10 bar 145 psi

min

2800

2700

2600

2500

2400

2300

2200

190

180

170

160

150

psi bar

152B141.11

0 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 l/min

P-T P-T

0 5 10 15 20 25 30 35 40 US gal/min

技术信息

优先阀 OLSA 和 OLS

OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

用于 OLS 320 动态优先阀的压降 P-EF

OLS 320

OLS 160 和 OLS 320，先导压力溢流阀 (P - T, Qp) 特性带有先导压力溢流阀的 OLS 160 和 OLS 320 用于丹佛斯无先导压力溢流阀的转向器，通常转向器类型

为 OSPL。先导压力溢流阀保护转向器避免承受过大压力。OLS 160/320 中的先导压力溢流阀与 OLS

160/320 中的优先阀阀芯共同运作，以限制整个转向器油口的最大转向压力 P-T。

OLS 160：当为 OLS 160 供应 80 l/min [21 US gal/min] 的油液流量时，对先导压力溢流阀进行设置。

OLS 320：当为 OLS 320 供应 40 l/min [11 US gal/min] 的油液流量时，对先导压力溢流阀进行设置。

OLS 160 和 OLS 320：设定误差：额定值 +10 bar [145 psi]

OLS 160

L1530624 • Rev EA • September 2014

3000 2900 2800 2700 2600 2500 2400 2300 2200 2100

210

200

190

180

170

160

150

psi bar

152B187.10

0 40 80 120 160 200 240 280 320 l/min

HP-HT HP-HT

0 10 20 30 40 50 60 70 80 US gal/min

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

优先阀 OLSA 和 OLS

OLS 320

Qp = 泵流量

L1530624 • Rev EA • September 2014

R L

44 [1.73]

R/CF

7 [0.28]

20 [0.79]

152B81.12

44 [1.73] 29 [1.14]

55 [2.17]

120 [4.72]

87 [3.43]

20 [0.79]

40 [1.57]

76 [2.99]

29 [1.14]

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

优先阀 OLSA 和 OLS

尺寸

OLSA

L1530624 • Rev EA • September 2014

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

优先阀 OLSA 和 OLS

欧标：美标：

P, EF: G 1/2 油口锪平 14 mm [0.55 in] 深 x = 34 mm [1.34 in]，最深 1,5 mm [0.06 in] ，或者 M18 x 1.5 ISO 6149

14.5 mm [0.57 in] 深 x = 29 mm [1.14 in]，最深 1.5 mm [0.06 in]，或者 M22 x 1.5 ISO 6149，

15.5 mm [0.61 in] 深 x = 34 mm [1.34 in]，最深 1.5 mm [0.06 in]

T, L, R: G 3/8 油口锪平 12 mm [0.47 in] 深 y = 34 mm [1.34 in]，最深 1.5 mm [0.06 in] ，或者 M18 x 1.5 ISO 6149， 15 mm [0.59 in] 深 y = 29 mm [1.14 in]，最深 1.5 mm [0.06 in]

P, EF: 7/8 - 14 UNF O 形圈 boss

16.7 mm [0.66 in] 深 x = 34 mm [1.34 in]，最深 1.5 mm [0.06 in]

T, L, R: 9/16 - 18 UNF O 形圈 boss

12.7 mm [0.50 in] 深 y = 25 mm [0.98 in]，最深 1.5 mm [0.06 in]

L1530624 • Rev EA • September 2014

42 [1.65]

Ø8.9 [0.350] Ø8.5 [0.335]

152B136.11

19.7 [0.776]

41 [1.61]

139 [5.47]

19.7 [0.776]

25 [0.98]

40.3 [1.587]

22 [0.87]

20.3 [0.799]

39 [1.54]

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

优先阀 OLSA 和 OLS

OLS 40, OLS 80

欧标：美标：

P, EF: G 1/2 油口锪平 15 mm [0.59 in] 深 x = 29 mm [1.14 in]，

最深 1.5 mm [0.06 in] 或者 M22 x 1.5 ISO 6149

15 mm [0.59 in] 深， x = 34 mm [1.34 in]，最深 1 mm [0.04 in]

CF: G 1/2 油口锪平 14 mm [0.55 in] 深 y = 29 mm [1.14 in]，最深 1.5 mm [0.06 in] ，或者 M18 x 1.5 ISO 6149 12 mm [0.47 in] 深，

P, EF: 7/8 - 14 UNF O 形圈 boss 15 mm [0.59 in] 深 x = 34 mm [1.14 in]，最深 1.3 [0.05]

CF: 3/4-16 UNF O 形圈 boss

14.3 mm [0.56 in] 深 y = 30 mm [1.18 in]，最深 1.3 mm [0.05 in]

L1530624 • Rev EA • September 2014

Z Z

10 [0.39]

X X

38.4 [1.512]

152B173.11

114 [4.49]

18.7 [0.736]

24 [0.94]

56 [2.20]

Ø9.1 [0.358] Ø8.7 [0.343]

96 [3.78]

53 [2.09]

66 [2.60]

80 [3.15]

140 [5.51]

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

优先阀 OLSA 和 OLS

y = 29 mm [1.14 in]，最深 1 mm [0.04 in]

LS: G 1/4 油口锪平

12.5 mm [0.49 in] 深 z = 21mm [0.83 in]，最深 1 mm [0.04 in] ，或者 M12 x 1.5 ISO 6149 12,5 mm [0.49 in] 深， z = 22 mm [0.86 in] 0 mm 深

OLS 120

LS: 7/16 - 20 UNF O 形圈 boss

12.5 mm [0.49 in] 深 z = 21 mm [0.83 in]，

最深 1 mm [0.04 in]

欧标：美标：

P, EF: G 3/4 油口锪平 x = 42 mm [1.65 in]，最深 2.5 mm [0.10 in] ，或者 M27 x 2 ISO 6149 x = 40 mm [1.57 in]，

L1530624 • Rev EA • September 2014

P, EF: 1 1/16 - 12 UN O 形圈 boss x = 41mm [1.61 in]，最深 1.5 mm [0.06 in]

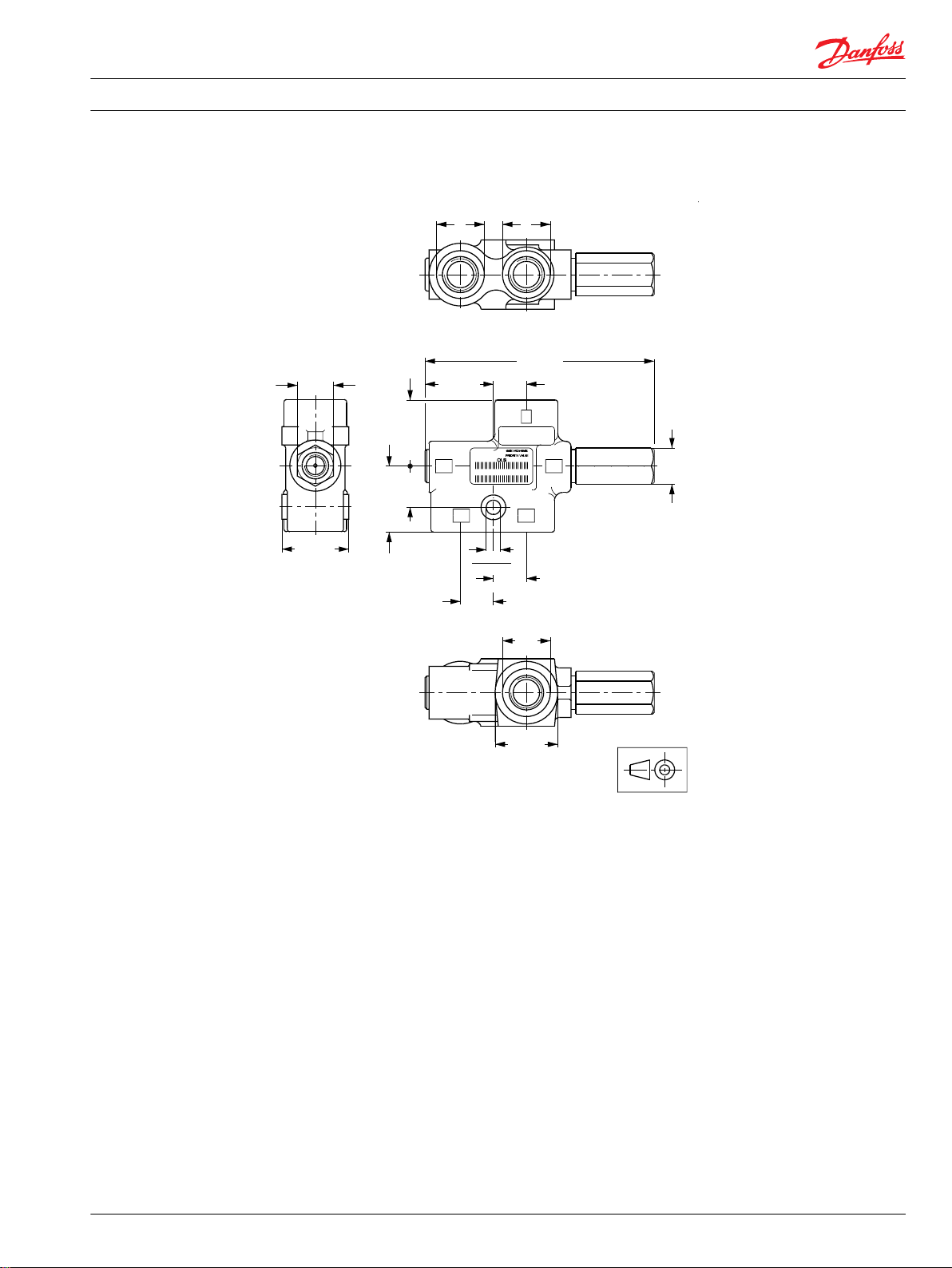

32.5 [1.28]

65 [2.56]

35 [1.38]

63 [2.48]

130 [5.12]

152B138.11

178 [7.01]

75 [2.95]

23 [0.91]

9.1 [0.36]

8.7 [0.34]

9.1 [0.36]

8.7 [0.34]

125 [4.92]

32 [1.26]

35 [1.38]

62.5 [2.46]

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

优先阀 OLSA 和 OLS

最深 2.5 mm [0.10 in]

CF: G 1/2 油口锪平 y = 34 mm [1.34 in]，最深 2.5 mm [0.10 in] ，或者 M18 x 1.5 ISO 6149 y = 29 mm [1.14 in]，最深 2.5 mm [0.10 in]

LS, PP: G 1/4 油口锪平 12 mm [0.47 in] 深 z = 19 mm [0.75 in] 0 mm 深或者 M12 x 1,5 ISO 6149

11.5 mm [0.45 in] 深， z = 19 mm [0.75 in] 0 mm 深

OLS 160

CF: 3/4 - 16 UNF O 形圈 boss y = 30 mm [1.18 in]，最深 1.5 mm [0.06 in]

LS, PP: 7/16 - 20 UNF O 形圈 boss

11.5 mm [0.45 in] 深 z = 19 mm [0.75 in] 0 mm 深

P, EF: 1 1/16 - 12 UNF O 形圈 boss x = 41 mm [1.61 in]，最深 2.5 mm [0.10 in]，或者 1 5/16 - 12 UNF O 形圈 boss x = 49 mm [1.93 in]，

欧标：美标：

P, EF: G 3/4 油口锪平 x = 42 mm [1.65 in]，最深 2.5 mm [0.10 in]，或者 G 1 油口锪平 x = 47 mm [1.85 in]，

L1530624 • Rev EA • September 2014

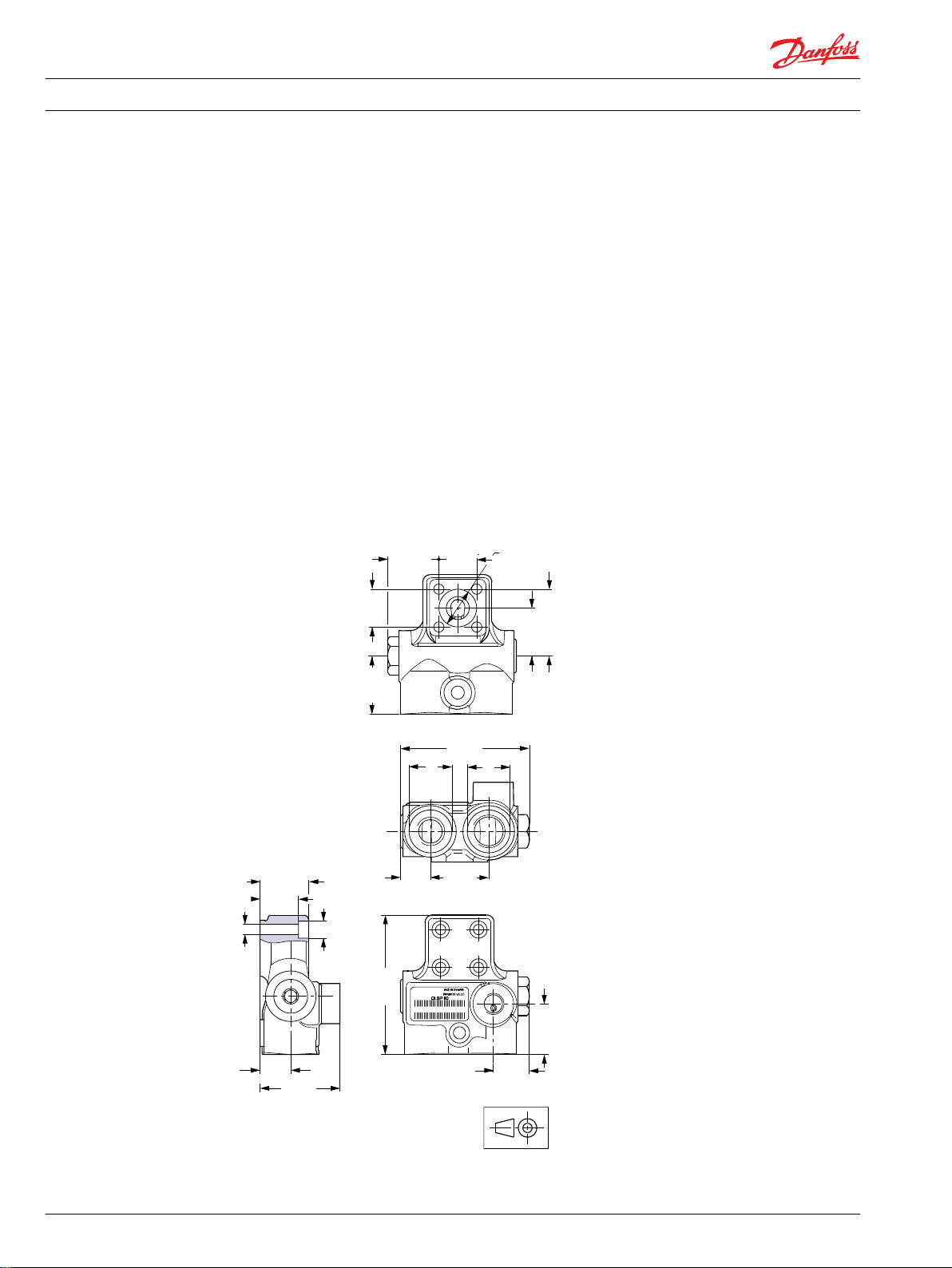

152-180.11

20 [0.89]

25 [0.98]

32 [1.26]

38 [1.50]

84 [3.31]

33 [1.30]

24.7 [0.972]

Ø24.4 [0.961]

1.88 [0.74] deep

52 [2.05]

19.5 [0.768]

24 [0.94]

38 [1.50]

31.2 [1.228]

43.5 [1.713]

91 [3.58]

Ø11 [0.04]

Ø6.5 [0.26]

33 [1.30]

24.7 [0.972]

CF EF

X Y

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

优先阀 OLSA 和 OLS

最深 2.5 mm [0.10 in] 最深 2.5 mm [0.10 in]

CF: G 1/2 油口锪平 y = 34 mm [1.34 in]，最深 2.5 mm [0.10 in]，或者 G 3/4 油口锪平 y = 38 mm [1.50 in]，最深 2.5 mm [0.10 in]

LS, PP, T: G 1/4 油口锪平 12 mm [0.47 in] 深 z = 22.8 mm [0.89 in]，最深 1 mm [0.04 in] u = 25 mm [0.98 in] 最深 1.5 mm [0.06 in]

OLSP 80

CF: 3/4-16 UNF O 形圈 boss y = 32 mm [1.26 in]，最深 2.5 mm [0.10 in] 7/8 - 14 UNF O 形圈 boss y = 30 mm [1.18 in]，最深 2.5 mm [0.10 in]

LS, PP, T: 7/16 - 20 UNF O 形圈 boss

11.5 mm [0.45 in] 深 z = 22,8 mm [0.89 in]，最深 1.5 mm [0.06 in] u = 21 mm [0.83 in]，最深 1.6 mm [0.06 in]

L1530624 • Rev EA • September 2014

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

优先阀 OLSA 和 OLS

欧标：美标：

CF: G 3/8 油口锪平 15 mm [0.59 in] 深 x = ø28，最深 1.5 mm [0.06 in] 或者 M18 • 1.5 ISO 6149 15 mm [0.59 in] 深 y = ø29，最深 1.5 mm [0.06 in]

EF: G 1/2 油口锪平 15 mm [0.59 in] 深 y = ø34，最深 1.5 mm [0.06 in] 或 M22 • 1.5 ISO 6149 15 mm [0.59 in] x = ø34，最深 1.5 mm [0.06 in]

LS: G 1/4 油口锪平

12.5 mm [0.49 in] 深或 M12 • 1.5 ISO 6149 12.5 mm [0.49 in] 深

CF: 3/4-16 UNF O 形圈 boss 15 mm [0.59 in] 深 x = ø29 [1.14 in] 最深 1.5 mm [0.06 in]

EF: 7/8 - 14 UNF O 形圈 boss

16.7 mm [0.66 in] 深 y = ø34 [1.34 in] 最深 1.5 mm [0.06 in]

LS: 7/16 - 20 UNF O 形圈 boss

12.5 mm [0.49 in] 深

L1530624 • Rev EA • September 2014

117.5 [4.626]

4 [0.16]5 [0.20]

48 [1.89]

22.5 [0.886]

78 [3.07]

14 [0.55]

47.5 [1.870]

236 [9.29]

3xØ20 [0.79]33 [1.30]

7 [0.28]

59 [2.32] 2xØ16 [0.63] 3xØ8.5 [0.335]

47.5 [1.870] 47.5 [1.870]

150H26.10

47 [1.85] 80 [3.15]

52.5 [2.067] 63.5 [2.500]

X X

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

优先阀 OLSA 和 OLS

在线

OLS 320

欧标：美标：

P, EF: G 1 油口锪平 x = ø47 mm [1.85 in] 最深 1 mm [0.04 in]

CF: G 1/2 油口锪平 y = ø34 mm [1.34 in] 最深 2.5 mm [0.10 in]

P, EF: 1 5/16-12 UN O 形圈 boss x = ø49 mm [1.93 in] 最深 0.2 mm [0.01 in]

CF: 1 1/16-12 UN O 形圈 boss y = ø41 mm [1.61 in] 最深 0.2 mm [0.01 in] 或者 3/4-16UNF O 形圈 boss y = ø30 mm [1.18 in] 最深 0.2 mm [0.01 in]

LS, PP: G 1/4 油口锪平

L1530624 • Rev EA • September 2014

LS, PP, T: 7/16 - 20 UNF O 形圈 boss

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

优先阀 OLSA 和 OLS

T: G 1/4 油口锪平 z = ø25 mm [0.98 in] 最深 1.5 mm [0.06 in]

L1530624 • Rev EA • September 2014

150F56.10

L R

150F55.10

150F69.10

150F54.10

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

流量放大器 OSQA、OSQB 和 OSQB/OLSQ

类型

静态 OSQA 和 OSQB

流量放大器 OSQ 用于需要大量流量的大型车辆和船舶的转向系统。此特性的转向系统由转向器和流量放大器组成。

静态

OSQA

静态

OSQB

L1530624 • Rev EA • September 2014

150F74.11

L R

OLSQ

OSQB

4 bar [58 psi]

min. 7 bar [min. 102 psi]

150F73.11

OLSQ

OSQB

4 bar [58 psi]

min. 7 bar [min. 102 psi]

技术信息

OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

流量放大器 OSQA、OSQB 和 OSQB/OLSQ

带有 OLSQ 优先阀的动态 OSQB 用于应急转向

物料代码和重量

用于静态负载敏感转向器的 OSQA 和 OSQB 静态流量放大器

这些流量放大器必须用于转向器类型 OSPBX LS 或 OSPLX LS。

流量放大器物料代码设定压力控制弹簧压力

油口：参照“尺寸”

欧标美标

OSQA 4 150F0040 150F0043 170 [2465] 230 [3335] 7 [101] 29 [64]

先导压力溢流阀

bar [psi]

缓冲阀

bar [psi]

OSQA 5 150F0041 150F0044 170 [2465] 230 [3335] 7 [101] 29 [64] OSQA 8 150F0042 150F0045 170 [2465] 230 [3335] 7 [101] 29 [64] OSQB 4 150F0030 150F0053 170 [2465] 230 [3335] 7 [101] 29 [64] OSQB 5 150F0031 150F0054 170 [2465] 230 [3335] 7 [101] 29 [64] OSQB 8 150F0032 150F0055 170 [2465] 230 [3335] 7 [101] 29 [64] OSQB 10 - 150F0094 170 [2465] 260 [3770] 7 [101] 29 [64]

用于动态负载敏感转向器的 OSQB/OLSQ 动态流量放大器

带有 OLSQ 的 OSQB 没有先导压力溢流阀。

L1530624 • Rev EA • September 2014

重量

kg [lb]

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

流量放大器 OSQA、OSQB 和 OSQB/OLSQ

此流量放大器必须与转向器类型 OSPCX LS 一起使用，该类转向器已集成在先导压力溢流阀中

流量放大器物料代码设定压力控制弹簧压力

油口参照“尺寸” 欧标

OSQB 8/OLSQ 150F8010 260 [3770 psi] 7 [101.5] 32 [70.6]

缓冲阀

bar [psi]

重量

kg [lb]

如果需要其他放大因子、其他阀设置或其他控制弹簧压力，请填充第 68 页上的订单并与丹佛斯销售部联系。

L1530624 • Rev EA • September 2014

技术信息

OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

流量放大器 OSQA、OSQB 和 OSQB/OLSQ

丹佛斯非样本物料代码表中的流量放大器

请填写贵公司信息，并将 x’s 放入表内适当位置（如合适），然后发送至您的丹佛斯销售组织

贵公司名称车辆可能的数量/年填写人日期

您的应用怠速时泵送至 OSQ 的流量，l/min [US gal/min] 最大发动机速度时，泵送至 OSQ 的流量，l/min [US gal/min]

流量放大器类型

放大因子

负载敏感类型静态动态

控制弹簧压力

PP 口内部外部

油口，OSQA G: 欧标

油口，OSQB G: 欧标

油口， OSQB/

OLSQ

OSQA OSQB OSQB/OLSQ

4 5 8 9.1 16.5

7 [101] 10 [145] 16 [232]

HP, EF, HT, CL, CL: G 3/4 P, T, L, R: G 1/2 PP, LS: G 1/4

HP, EF,: 1.25 寸 SAE 法兰 HT, CL, CR: 1 寸 SAE 法兰 P, T, L, R: G 1/2 PP, LS: G 1/4

G：（欧标） HP, EF: 1.25 寸 SAE 法兰 HT, CL, CR: 1 寸 SAE 法兰 POSQ, POLSQ, T, L, R: G 1/2 PP, LS: G 1/4

UNF: 美标 HP, EF, HT, CL, CR: 1 1/16 - 12 UN P, T, L, R: 3/4 - 16 UNF PP, LS: 7/16 - 20 UNF

UNF: 美标 HP, EF: SAE 法兰中的 1 ¼ HT, CL, CR: 1 寸 SAE 法兰 P, T, L, R: ¾ - 16 UNF PP, LS: 7/16 - 20 UNF

先导压力溢流阀压力

[psi]

缓冲阀，bar [psi]

背压阀是（仅限 OSQB) 否

喷黑漆是否

100 [1450] 120 [1740] 140 [2030] 170 [2465] 210 [3045]

165 [2393] 200 [2900] 230 [3335] 260 [3770] 270 [3916]

定制产品的一种可选方法，是在基本流量放大器的基础上添加修改。

基本流量放大器代号： __________________________

所需修改：

_______________________________________________________________________________________ _______________________________________________________________________________________ __________________________________________________

L1530624 • Rev EA • September 2014

无溢流阀（仅限 OSQB/

OLSQ）

技术信息

OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

流量放大器 OSQA、OSQB 和 OSQB/OLSQ

技术数据

流量和压力

流量放大器到 HP 口的额定

流量

l/min [US gal/min]

OSQA 240 [63.4] 280 [4061] 210 [3045] 15 [217.5] 15 [217.5] OSQB 400 [106] 280 [4061] 210 [3045] 10 [145] 15 [217.5]

油口最大压力

HP, EF, CL CR bar [psi]

LS, PP, P, L, R bar [psi]

HT bar [psi]

T bar [psi]

转向系统总排量

流量放大器

OSQA 4 4 640 [39] 800 [49] 1260 [77] 1600 [98] 2080 [127] OSQA 5 5 800 [49] 1000 [61] 1575 [96] 2000 [122] OSQA 8 8 1280 [78] 1600 [98] OSQA109.1 1456 [89]

OSQB 4 4 2080 [127] 2520 [154] 3200 [195] OSQB 5 5 2000 [122] 2600 [159] 3150 [192] 4000 [244] OSQB 8 8 2520 [154] 3200 [195] 4160 [254] OSQB 10 9.1 1820 [111] 2865 [175] 3640 [222] OSQB 20 16.5 2640 [161] 3300 [201]

放大因子

转向器

OSPBX/OSPCX LS OSPLX LS

160 cm³/rev [in³/rev]

200 cm³/rev [in³/rev]

315 cm³/rev [in³/rev]

400 cm³/rev [in³/rev]

520 cm³/rev [in³/rev]

630 cm³/rev [in³/rev]

800 cm³/rev [in³/rev]

安装

流量放大器必须安装在平面上。

安装螺钉拧紧扭矩，Nm [lbf.in]

M 10 x 1.5 30 ±5 [265 ±44] 3/8 - 16 UNC 40 ±5 [354 ±44] 7/16 - 14 UNC 55 ±5 [487 ±44]

安装时的拧紧扭矩：在第 36 页上的子目录“通用转向元件”中查找。

流量放大器的功能阀

以下数据来自具有代表性的流量放大器样品的测试。在测试过程中，使用 50 °C [122 °C] 时粘度为 21 mm²/s [102 SUS] 的油液。

优先阀

在负载敏感系统中，优先阀用同一台泵将油液供给转向系统和工作液压装置。转向系统始终优先。 LS 口上的压力为零（转向器处于中位）时进行测量。当 EF 口压力高于实际控制弹簧压力时，使用最小曲线。当 EF 连接上的压力为零时，使用 7 bar [101.5 psi] 控制弹簧压力曲线。

L1530624 • Rev EA • September 2014

150

125

100

psi bar

7 bar

102 psi

min.

150F64.10

0 20 40 60 80 100 120 140 160 180 200 220 240 l/min

HP-EF HP-EF

0 10 20 30 40 50 60 US gal/min

200

175

150

125

100

psi bar

7 bar

102 psi

min.

150F63.11

0 40 80 120 160 200 240 280 320 360 400 l/min

HP-EF HP-EF

0 10 20 30 40 50 60 70 80 90 100 US gal/min

技术信息

OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

流量放大器 OSQA、OSQB 和 OSQB/OLSQ

OSQA

OSQB

OSQ 先导压力溢流阀 (HP - HT, Qp) 特性

先导压力溢流阀保护转向器避免承受过高压力。先导压力溢流阀和优先阀限制最大转向压力 HPHT。

OSQ 中的先导压力溢流阀设定为将 140 l/min [37 US gal/min] 的流量供给 HP 口时。

对于 OSQA，泵流量为 140 l/min [37 US gal/min] 的设定值有效。

对于 OSQB，泵流量为 240 l/min [63 US gal/min] 的设定值有效：在 140 l/min [37 US gal/min] 时进行设置，但是在 240 l/min 时补偿 [63 US gal/min]。

设定误差：额定值 +10 bar [+145 psi]。额定设置压力 170 bar [2466 psi] 时下列曲线有效。

L1530624 • Rev EA • September 2014

150

155

160

165

170

175

180

185

190

0 20 40 60 80 100 120 140 160 180 200 220 240

OSQA

l/min

bar

150F67.12

psi

HP-HT HP-HT

2700

2600

2500

2400

2300

2200

0 10 20 30 40 50 60 US gal/min

140

150

160

170

180

190

200

0 40 80 120 160 200 240 280 320 360 400

OSQB

l/min

bar

2900

2800

2700

2600

2500

2400

2300

2200

2100

psi

150F66.12

HP-HT HP-HT

0 10 20 30 40 50 60 70 80 90 100 US gal/min

技术信息

OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

流量放大器 OSQA、OSQB 和 OSQB/OLSQ

OSQA

OSQB

背压阀

（仅限 OSQB）中的背压阀增加吸油阀的吸油能力。显示的压降仅适用于背压阀。

L1530624 • Rev EA • September 2014

225

200

175

150

125

100

psi

bar

150F68.10

0 40 80 120 160 200 240 280 320 360 400 l/min

∆ p ∆ p

0 10 20 30 40 50 60 70 80 90 100 US gal/min

150

100

psi bar

150F35.11

0 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 l/min

HT-CR HT-CL

0 5 10 15 20 25 30 35 40 US gal/min

技术信息

OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

流量放大器 OSQA、OSQB 和 OSQB/OLSQ

缓冲阀

缓冲阀可保护流量放大器，避免受到转向油缸上的外力冲击。OSQA 和 OSQB 中的缓冲阀可限制从 CL 到 HT 以及从 CR 到 HT 的最大压降。缓冲阀的流速设定为 10 l/min [2.64 US gal/min]。

设定误差：额定值 +20 bar [290 psi]。

吸油阀

吸油阀确保在转向油缸活塞侧吸入油液，该侧可能会出现气穴这种不利情况。通过使用内置背压阀，可提高 OSQB 中吸油阀的吸油能力。

优先阀 OLSQ 适用于 OSQB/OLSQ 中的应急回路

在正常转向条件下，主回路（OSQ 内最低 7 bar [101.5 psi] 优先阀）中的待命压力超过 OLSQ（4 bar [58 psi] 弹簧）的弹簧压力，OLSQ 的优先阀会将油液从应急转向泵经过 OLSQ 的 P 口到达流量放大器

的 HT 口回油箱。

如果主泵的油液供应出现故障，主泵回路内的 OSQ 优先阀待命压力消失，OLSQ 内的阀芯重置，以便来自应急转向泵的油液进入 OSQ 中的主回路。

L1530624 • Rev EA • September 2014

psi bar

150F76.10

0 10 20 30 40 50 60 70 80 90 100 l/min

OLSQ

OSQB

OLSQ

OSQB

0 5 10 15 20 25 US gal/min

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

流量放大器 OSQA、OSQB 和 OSQB/OLSQ

当主泵被激活并采取中位转向时，从 OLSQ 的 P 口到 OSQ 的 HT 口压降曲线。曲线仅适用于回油管路上无背压阀的 OSQ。

L1530624 • Rev EA • September 2014

150F36.11

129 [5.08]

17 [0.67]

120.2 [4.73]

119.8 [4.72]

165 [6.50]

153 [6.02]

112 [4.41]

82 [3.23]

min. 21 [0.83]

5.3 [0.21]

4.7 [0.19]

121 [4.76]

56 [2.20]

41 [1.61]

31 [1.22] 31 [1.22]

86 [3.39] 86 [3.39]

68 [2.68]

150 [5.91]

16 [0.63]

78 [3.07] 47 [1.85] 5 [0.20]

75.2 [2.96]

74.8 [2.94]

150.2 [5.91]

149.8 [5.90] 285 [11.22]

Ø16.018 [0.631]

Ø16.000 [0.630]

Ø16.018 [0.631]

Ø16.000 [0.630]

55 [2.17]

125 [4.92] 125 [4.92]

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

流量放大器 OSQA、OSQB 和 OSQB/OLSQ

尺寸

OSQA

L1530624 • Rev EA • September 2014

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

流量放大器 OSQA、OSQB 和 OSQB/OLSQ

欧标：美标：

HP, EF, HT, CL, CR: G ¾ P, T, L, R: G 1/2 PP, LS: G 1/4

A: M10 x 1.5, 21 mm [0.83in] 深 B: M10 x 1.5, 16 mm [0.63 in] 深

HP, EF, HT, CL, CR: 1 1/16 - 12 UN P, T, L, R: ¾ - 16 UNF PP, LS: 7/16 - 20 UNF

A: 7/16 - 14 UNC, 21 mm [0.83 in] 深 B: 7/16 - 14 UNC, 16 mm [0.63 in] 深

L1530624 • Rev EA • September 2014

150F37.10

129 [5.08]

17 [0.67]

120.2 [4.73]

119.8 [4.72]

165 [6.50]

153 [6.02]

112 [4.41]

82 [3.23]

58.7 [2.31]

min. 21 [0.83]

5.3 [0.21]

4.7 [0.19]

121 [4.76]

56 [2.20]

41 [1.61]

31 [1.22] 31 [1.22]

26.2 [1.03]26.2 [1.03]

26.2 [1.03]

52.4 [2.06]

86 [3.39] 86 [3.39]

68 [2.68]

150 [5.91]

16 [0.63]

78 [3.07]

30.2 [1.19]30.2 [1.19]

47 [1.85] 5 [0.20]

75.2 [2.96]

74.8 [2.94]

150.2 [5.91]

149.8 [5.90] 285 [11.22]

Ø16.018 [0.631]

Ø16.000 [0.630]

Ø16.018 [0.631]

Ø16.000 [0.630]

55 [2.17]

52.4 [2.06]

125 [4.92]

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

流量放大器 OSQA、OSQB 和 OSQB/OLSQ

OSQB

L1530624 • Rev EA • September 2014

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

流量放大器 OSQA、OSQB 和 OSQB/OLSQ

欧标：美标：

HP, EF:

1.25 寸 SAE 法兰 7/16-14 UNC 18 mm [0.71 in] 深 (8)

HT, CL, CR: 1 寸 SAE 法兰 3/8 - 16 UNC 18 mm [0.71 in] 深 (12)

P, T, L, R: G 1/2 PP, LS: G 1/4

A: M10 x 1,5, 21 mm [0.83 in] 深 B: M10 x 1,5, 16 mm [0.63 in] 深

HP, EF:

1.25 寸 SAE 法兰 7/16 - 14 UNC 18 mm [0.71 in] 深 (8)

HT, CL, CR: 1 寸 SAE 法兰 3/8 - 16 UNC 18 mm [0.71 in] 深 (12)

P, T, L, R: 3/4 - 16 UNF PP, LS: 7/16 - 20 UNF

A: 7/16 - 14 UNC, 21 mm [0.83 in] 深 B: 7/16 - 14 UNC, 16 mm [0.63 in] 深

L1530624 • Rev EA • September 2014

150F75.10

129 [5.08]

58.7 [2.31]

174 [6.85]

17 [0.67]

120.2 [4.73]

119.8 [4.72]

196 [7.72]

150 [5.91]

112 [4.41]

82 [3.23]

min. 21 [0.83]

5.3 [0.21]

4.7 [0.19]

121 [4.76]

56 [2.20]

27 [1.06]

41 [1.61]

26.2 [1.03]

52.4 [2.06]

31 [1.22] 31 [1.22]

26.2 [1.03]26.2 [1.03]

86 [3.39] 86 [3.39]

68 [2.68]

146 [5.75]

150 [5.91]

158 [6.22]

16 [0.63]

78 [3.07]

30.2 [1.19] 30.2 [1.19]

108 [4.25]

47 [1.85] 5 [0.20]

75.2 [2.96]

74.8 [2.94]

150.2 [5.91]

149.8 [5.90] 285 [11.22]

Ø16.018 [0.631]

Ø16.000 [0.630]

Ø16.018 [0.631]

Ø16.000 [0.630]

55 [2.17]

52.4 [2.06]

53 [2.09]

108 [4.25]

View X

171 [6.73]

125 [4.92] 125 [4.92]

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

流量放大器 OSQA、OSQB 和 OSQB/OLSQ

带有 OLSQ 的 OSQB

L1530624 • Rev EA • September 2014

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

流量放大器 OSQA、OSQB 和 OSQB/OLSQ

欧标

HP, EF:

1.25 寸 SAE 法兰 7/16 - 14 UNC 18 mm [0.71 in] 深 (8)

HT, CL, CR: 1 寸 SAE 法兰 3/8 - 16 UNC 18 mm [0.71 in] 深 (12)

, P

OSQ

PP, LS, PDR: G 1/4

A: M10 x 1.5, 21 mm [0.83 in] 深 B: M10 x 1.5, 16 mm [0.63 in] 深

, T, L, R: G 1/2

OLSQ

L1530624 • Rev EA • September 2014

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

L1530624 • Rev EA • September 2014

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

L1530624 • Rev EA • September 2014

技术信息 OSPB/C/F/D/L LS 转向器，OLS 优先阀，OSQ 流量放大器

L1530624 • Rev EA • September 2014

Danfoss Power Solutions GmbH & Co. OHG

Krokamp 35 D-24539 Neumünster, Germany Phone: +49 4321 871 0

Danfoss Power Solutions ApS

Nordborgvej 81 DK-6430 Nordborg, Denmark Phone: +45 7488 2222

Danfoss Power Solutions (US) Company

2800 East 13th Street Ames, IA 50010, USA Phone: +1 515 239 6000

Danfoss Power Solutions (Shanghai) Co., Ltd.

Building #22, No. 1000 Jin Hai Rd Jin Qiao, Pudong New District Shanghai, China 201206 Phone: +86 21 3418 5200

我们提供的产品包括：

Comatrol

www.comatrol.com

Schwarzmüller-Inverter

www.schwarzmuellerinverter.com

Turolla

www.turollaocg.com

Valmova

www.valmova.com

Hydro-Gear

www.hydro-gear.com

Daikin-Sauer-Danfoss www.daikin-sauer-danfoss.com

斜轴式发动机

•

闭路轴向柱塞泵和发动机

•

显示器

•

电液压动力转向器

•

电液压

•

液压动力转向器

•

集成系统

•

操纵杆和控制手柄

•

微控制器和软件

•

开路轴向柱塞泵

•

摆线马达

•

PLUS+1® GUIDE

•

比例阀

•

传感器

•

转向装置

•

搅拌式运料车

•

丹佛斯动力系统是一家高品质流体动力和电子元件的全球制造商和供应商。我们专门为恶劣工作环境下的非公路行走液压市场提供领先技术和解决方案。我们将与客户紧密合作，利用我们丰富的应用知识，确保提供各种性能卓越的非公路特种车辆。

我们帮助全球的 OEM 加快系统开发进程，减少成本，让车辆更快推向市场。

丹佛斯 — 您在移动液压领域的最强大伙伴。有关更多产品信息，请访问 www.powersolutions.danfoss.com。

只要是非公路车辆工作的地方，就有丹佛斯。我们为客户提供全球性的专家支持，确保以最佳的解决方案实现卓越的性能。我们还利用全球服务合作伙伴的广泛网络，为我们所有部件提供综合的全球服务。

请就近联系丹佛斯动力系统代表。

L1530624 • Rev EA • September 2014

请联系:

www.danfoss.com

Danfoss A/S, 2014

Danfoss OSPB, OSPC, OSPF, OSPD, OSPL User guide [zh]

Specifications and Main Features

Frequently Asked Questions

User Manual

种类齐全的转向元件

单位换算

转向元件丹佛斯的技术数据摘要

LS 转向器 OSPB、OSPC、OSPF、OSPD、OSPL

OSPB LS: 无功能阀的转向器

OSPC LS: 集成有功能阀的负载敏感转向器可与管式优先阀 OLS 配套使用

OSPC LS: 集成有功能阀的负载敏感转向器可与法兰式优先阀 OLSA 配套使用

OSPC LSR: 集成有功能阀的动态负载敏感转向器

OSPF LS : 动态负载敏感并集成有功能阀的全泄放转向器

OSPD LS: 带有两个定转子副并集成有功能阀的动态负载敏感转向器

OSPL LS:

OSPBX LS、OSPCX LS 和 OSPLX LS： 用于流量放大器的负载敏感转向器

物料代码和重量

OSPB 静态负载敏感无反馈转向器

OSPB 动态负载敏感无反馈转向器

OSPC 静态负载敏感无反馈转向器

OSPC 动态负载敏感无反馈转向器

OSPC 动态负载敏感反馈转向器

OSPF 动态负载敏感无反馈转向器

OSPD 负载敏感无反馈转向器

OSPL 静态负载敏感无反馈转向器

OSPL 动态负载敏感无反馈转向器

用于静态 OSQ 的 OSPBX 和 OSPLX 静态负载敏感转向器

用于动态 OSQ 的 OSPCX 动态负载敏感转向器

非样本物料号的 LS 转向器

技术数据

OSPC、OSPF、OSPD 和 OSPL LS 转向器的功能阀

先导溢流阀；(P - T, Qp) 特性

OSPB LS、OSPC LS/LSR、OSPF LS、OSPD LS/LSR、OSPL LS、OSPBX LS、OSPCX LS 和 OSPLX LS 的油口螺纹形式

油口螺纹形式和组合阀

用于 OLS 的 OSPB LS，用于 OSQ 的 OSPBX LS

用于 OLS 的 OSPC LS/LSR 和 OSPF LS，用于 OSQ 的 OSPCX LS

用于 OLS 的 OSPD LS/LSR

用于 OLS 的 OSPL LS 和用于 OSQ 的 OSPLX LS

用于 OLS 的 OSPL 1200 LS

OVPL 阀块

代号和重量

技术数据

通用数据

OVR 直角阀块

代号和重量

优先阀 OLSA 和 OLS

系统选型

物料代码和重量

用于静态负载敏感转向器的 OLS/OLSA 静态优先阀

用于静态负载敏感转向器的 OLS/OLSA 静态优先阀

用于动态负载敏感转向器的 OLS/OLSA 动态优先阀

用于动态负载敏感转向器的 OLS/OLSA 动态优先阀

用于 OSPF LS 和 OSPU LS 动态转向器的 OLS 动态优先阀

规格表用于丹佛斯非样本物料号的优先阀

技术数据

油口最大压力

优先阀压降

用于静态优先阀的压降 P-EF

用于动态优先阀的压降 P-EF

用于 OLSP 静态优先阀的压降 P-EF

用于 OLSP 动态优先阀的压降 P-EF

用于 OLS 320 静态优先阀的压降 P-EF

用于 OLS 320 动态优先阀的压降 P-EF

流量放大器 OSQA、OSQB 和 OSQB/OLSQ

静态 OSQA 和 OSQB

带有 OLSQ 优先阀的动态 OSQB 用于应急转向

物料代码和重量

用于静态负载敏感转向器的 OSQA 和 OSQB 静态流量放大器

用于动态负载敏感转向器的 OSQB/OLSQ 动态流量放大器

丹佛斯非样本物料代码表中的流量放大器

技术数据

流量和压力

转向系统总排量

流量放大器的功能阀

OSQ 先导压力溢流阀 (HP - HT, Qp) 特性

优先阀 OLSQ 适用于 OSQB/OLSQ 中的应急回路

OSQA

OSQB

带有 OLSQ 的 OSQB

OSPBX LS、OSPCX LS 和 OSPLX LS：用于流量放大器的负载敏感转向器
