テクニカルインフォメーション
ロードセンシングステアリングユニット
OSPB/C/F/D/L
OLS プライオリティバルブ
OSQ フローアンプ
daikin-sauer-danfoss.com
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
改訂履歴 改
訂表
日付 変更済 改訂
April 2021
October 2019
August 2018
June 2017
July 2016
April 2016
February 2016
September 2014
February 2014
August 2013
November 2009
May 2006
ドキュメント番号'BC00000009 と'11007611' を'BC152886483962'に
データおよび画像の全面改定
誤字訂正、OLS 160 寸法図更新。
ステアリングコンポーネントに関する要約;資料参照表:テクニカルデータ;ポートネジ
バージョン; OSPC/OSPF230 寸法; ダンフォスプライオリティバルブの非カタログ記載番号
仕様表;流量および圧力表
OSPD LS の文章を更新: ロータリーメータ (2 セット ) および一体型バルブ機能のある動的
ロードセンシング・ステアリングユニット
Engineering Tomorrow に対応するための更新
OLS 用 OSPC LS/LSR および OSPF LS、OSQ 用 OSPCX LS の画像を更新
各種アップデート
ダンフォスレイアウトに変更 - DITA CMS
OSPQ 削
除
ステアリングコラム削除
初版
変更
1003
0901
0801
0701
0601
0503
0502
EA
DA
CA
BA
AA
2 BC152886483962ja-001003 • April 2021
テクニカルインフォメーション
OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
目次
幅広い製品群
単位換算.............................................................................................................................................................................................. 7
ダンフォス ステアリング テクニカルデータ........................................................................................................................7
LS ステアリングユニット OSPB, OSPC, OSPF, OSPD, OSPL
バージョン ..........................................................................................................................................................................................8
OSPB LS: 内蔵バルブのないステアリングユニット.......................................................................................................9
OSPC LS: インラインタイプ OLS プライオリティバルブ用内蔵バルブのあるロードセンシング・
ステアリングユニット ....................................................................................................................................................10
OSPC LS: フランジ・オンタイププライオリティバルブ OLSA 用内蔵バルブのあるロードセンシ
ングステアリングユニット .......................................................................................................................................... 11
OSPC LSR: 内蔵バルブのある動的ロードセンシング・ステアリングユニット..................................................11
OSPF LS : 内蔵バルブのある動的フルドレン・ロードセンシング・ステアリングユニット...........................12
OSPD LS: ロータリーメータ(2 セット) および内蔵バルブのある動的ロードセンシング・ステアリ
ングユニット ......................................................................................................................................................................13
OSPL LS: 500 cm 3/rev [30.5 in 3/rev] 以上の大容量ステアリング押しのけ容積用ロードセンシン
グ・ステアリングユニット .............................................................................................................................................14
OSPBX LS, OSPCX LS, および OSPLX LS: フローアンプ用ロードセンシング・ステアリングユニット......16
コード番号・重量 ............................................................................................................................................................................ 17
OSPB 静的ロードセンシング・ノンリアクション・ステアリングユニット.........................................................17
OSPB 動的ロードセンシング・ノンリアクション・ステアリングユニット.........................................................17
OSPC 静的ロードセンシング・ノンリアクション・ステアリングユニット.........................................................18
OSPC 動的ロードセンシング・ノンリアクション・ステアリングユニット.........................................................18
OSPC 動的ロードセンシング・リアクション・ステアリングユニット..................................................................19
OSPF 動的ロードセンシング・ノンリアクション・ステアリングユニット......................................................... 19
OSPD ロードセンシング・ノンリアクション・ステアリングユニット..................................................................20
OSPL 静的ロードセンシング・ノンリアクション・ステアリングユニット......................................................... 21
OSPL 動的ロードセンシング・ノンリアクション・ステアリングユニット......................................................... 21
静的 OSQ 用 OSPBX ・OSPLX 静的ロードセンシング・ステアリングユニット...................................................22
動的 OSQ 用 OSPCX 動的ロードセンシング・ステアリングユニット..................................................................22
仕様表: カタログ番号のない LS ステアリングユニット.................................................................................................24
テクニカルデータ..........................................................................................................................................................................25
押しのけ容積・流量・圧力: OSPB LS, OSPC LS, OSPC LSR............................................................................................ 25
押しのけ容積・流量・圧力: OSPF LS.....................................................................................................................................27
押しのけ容積・流量・圧力: OSPD LS....................................................................................................................................27
押しのけ容積・流量・圧力: OSPL LS、OSPBX LS、OSPCX LS、OSPLX LS.............................................................28
OSPC, OSPF, OSPD および OSPL LS ステアリングユニットの内蔵バルブ機能......................................................29
パイロットリリーフバルブ; (P-T、Qp) 特性..................................................................................................................29
ショックバルブ.........................................................................................................................................................................29
サクションバルブ.................................................................................................................................................................... 29
チェックバルブ.........................................................................................................................................................................30
OSPB LS 、OSPC LS/LSR 、OSPF LS 、 OSPD LS/LSR、OSPL LS 、 OSPBX LS、OSPCX LS 、 OSPLX LS の
ポート接続部ネジ仕様.........................................................................................................................................................31
寸法..................................................................................................................................................................................................... 34
OLS 用 OSPB LS、OSQ 用 OSPBX LS..................................................................................................................................34
OLS 用 OSPC LS/LSR および OSPF LS、OSQ 用 OSPCX LS.........................................................................................35
OLS 用 OSPD LS LSR.................................................................................................................................................................37
OLS 用 OSPL LS / OSQ 用 OSPLX LS....................................................................................................................................38
OLS 用 OSPL 1200 LS...............................................................................................................................................................40
OVPL バルブブロック
バージョン....................................................................................................................................................................................... 41
コード番号・重量............................................................................................................................................................................ 42
テクニカルデータ..........................................................................................................................................................................45
BC152886483962ja-001003 • April 2021 3
テクニカルインフォメーション
OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
目次
共通データ..................................................................................................................................................................................45
内蔵バルブ機能..............................................................................................................................................................................46
ショックバルブ.........................................................................................................................................................................46
サクションバルブ.................................................................................................................................................................... 46
チェックバルブ.........................................................................................................................................................................46
背圧バルブ..................................................................................................................................................................................47
取付..................................................................................................................................................................................................... 48
寸法..................................................................................................................................................................................................... 48
OVR アングルブロック
バージョン....................................................................................................................................................................................... 50
コード番号・重量............................................................................................................................................................................ 50
取付..................................................................................................................................................................................................... 50
寸法..................................................................................................................................................................................................... 51
OLSA、 OLS、OLSP プライオリティバルブ
バージョン ....................................................................................................................................................................................... 52
OLSA 40/80................................................................................................................................................................................. 53
OLS 40/80 および OLS 120:................................................................................................................................................... 54
OLS 160.........................................................................................................................................................................................55
OLSP 80........................................................................................................................................................................................ 56
OLS 320.........................................................................................................................................................................................57
パイロットリリーフバルブなし OLS 320....................................................................................................................... 58
システムサイジング.....................................................................................................................................................................59
コード番号・重量............................................................................................................................................................................ 59
静的ロードセンシング・ステアリングユニット用 OLS ・OLSA 静的プライオリティバルブ.........................59
静的ロードセンシング・ステアリングユニット用 OLS ・OLSA 静的プライオリティバルブ.........................60
動的ロードセンシング・ステアリングユニット用 OLS ・OLSA 動的プライオリティバルブ.........................60
動的ロードセンシング・ステアリングユニット用 OLS ・OLSA 動的プライオリティバルブ.........................61
OSPF LS / OSPU LS 動的ロードセンシング・ステアリングユニット用 OLS 動的プライオリティバ
ルブ........................................................................................................................................................................................62
仕様表: カタログ番号のないダンフォスプライオリティバルブ.................................................................................64
テクニカルデータ..........................................................................................................................................................................65
接続部最高圧力.........................................................................................................................................................................65
プライオリティバルブ圧力降下.........................................................................................................................................65
静的プライオリティバルブ圧力降下 P-EF......................................................................................................................66
動的プライオリティバルブ圧力降下 P-EF......................................................................................................................68
OLSP 静的プライオリティバルブ圧力降下 P-EF.......................................................................................................... 70
OLSP 動的プライオリティバルブ圧力降下 P-EF.......................................................................................................... 70
OLS 320 静的プライオリティバルブ圧力降下 P-EF.....................................................................................................71
OLS 320 動的プライオリティバルブ圧力降下 P-EF.....................................................................................................71
OLS 160 および OLS 320、パイロットリリーフバルブ、(P-T、Qp) 特性...........................................................71
寸法 ..................................................................................................................................................................................................... 73
OLSA..............................................................................................................................................................................................73
OLS 40, OLS 80...........................................................................................................................................................................75
OLS 120.........................................................................................................................................................................................77
OLS 160.........................................................................................................................................................................................78
OLSP 80........................................................................................................................................................................................ 79
OLS 320 インライン.................................................................................................................................................................80
OSQA / OSQB フローアンプ
バージョン....................................................................................................................................................................................... 81
静的 OSQA / OSQB................................................................................................................................................................... 81
コード番号と重量..........................................................................................................................................................................82
静的ロードセンシング・ステアリングユニット用 OSQA / OSQB 静的フローアンプ.....................................82
仕様表: カタログ番号のないダンフォスフローアンプ...................................................................................................83
4 BC152886483962ja-001003 • April 2021
テクニカルインフォメーション
目次
OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
テクニカルデータ..........................................................................................................................................................................84
流量・圧力.................................................................................................................................................................................... 84
ステアリングユニット全押しのけ容積...........................................................................................................................84
据付................................................................................................................................................................................................84
フローアンプの内蔵バルブ機能.........................................................................................................................................84
プライオリティバルブ........................................................................................................................................................... 84
パイロットリリーフバルブ(HP - HT, Qp) 特性.............................................................................................................. 85
背圧バルブ..................................................................................................................................................................................86
ショックバルブ.........................................................................................................................................................................87
サクションバルブ.................................................................................................................................................................... 87
寸法..................................................................................................................................................................................................... 88
OSQA.............................................................................................................................................................................................88
OSQB............................................................................................................................................................................................. 90
BC152886483962ja-001003 • April 2021 5
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
幅広い製品群
ダンフォスは、オフロード車両用の全油圧ステアリングシステム製品を製造する世界最大のメーカーで
す。ダンフォスは部品およびシステムとしてステアリングに関するソリューションを提供しています。
通常の 2 輪ステアリング (アッカーマン ステアリング) からアーティキュレート ステアリング、オート
ステアリング (センサ使用)、人工衛星を経由した遠隔制御ステアリングに至るまで、あらゆるタイプの
ステアリングアプリケーションに対応可能です。形式、バリエーションおよびサイズ別に 1800 種類を
超えるステアリングユニット、250 種類のプライオリティバルブを用意しております。
ダンフォスは以下のステアリング製品をご提供します。
全油圧ステアリングシステム
製品タイプ 押しのけ容積 定格流量 ステアリング圧力
ステアリングユニット
プライオリティバルブ
パイロット操作
フローアンプ
(倍率: 4, 5, 8, 10)
パイロット操作
ステアリングバルブ
:
40 - 1200 cm3/rev
[2.44 - 73.2 in3/rev]
–
– 240, 400 l/min [63.4, 105.7
–
Max. 100 l/min
[26.4 US gal/min]
40, 80, 120, 160, 320 l/min
[10.6, 21.1, 31.7, 42.3, 84.5
US gal/min]
US gal/min]
Max. 100 l/min
[26.4 US gal/min]
最大 240 bar
[3481 psi]
最大 350 bar
[5076 psi]
最大 240 bar
[3480 psi]
最大 250 bar
[3625 psi]
電気油圧ステアリングシステム用
製品タイプ 押しのけ容積 定格流量 ステアリング圧力
パイロット操作
ステアリングバルブ
一体型
電動ステアリングバルブ
電動ステアリングバルブ
- 100 l/min [26.4 US gal/min] 250 bar [3625 psi]
100 - 500 cm3/rev
[6.10 - 30.51 in3/rev]
- 70 l/min [18.5 US gal/min] 210 bar [3045 psi]
50 l/min [13.2 US gal/min] 210 bar [3045 psi]
6 BC152886483962ja-001003 • April 2021
テクニカルインフォメーション
幅広い製品群
OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
ダンフォスステアリングユニットの特長:
•
低トルク : 通常のステアリング操作において 0.5 - 3 N•m の低ステアリングトルク
•
低騒音
•
低圧力降下
•
豊富なコントロール: オープンセンタ・ノンリアクション、オープンセンタ・リアクション、パワー
ビヨンド、クローズドセンタ・ノンリアクション、ロードセンシング、ロードセンシング・リアク
ション
•
内蔵バルブ: リリーフバルブ、ショックバルブ、サクションバルブ、P ラインと LS ラインにチェッ
クバルブ
•
ISO、 SAE もしくは DIN 規格から接続ポートを選択可能
OSPE, EHPS, EHi, EH 電気ステアリングシステムの特長:
•
GPS、ローセンサ、可変ステアリング比、ジョイスティックステアリングが可能
•
重車両でも手動ステアリング可能
EHPS:
•
ステアリング圧を高くすることにより、シリンダをより小型化し、流量を低減
‒
パイロット圧を低くすることにより、キャビン内のノイズを低減
‒
ダンフォス PVG 32 プロポーショナルバルブとの一体化が可能
‒
単位換算
1 N•m = [8.851 lbf•in] 1 l = [0.264 US gal]
1 N = [0.2248 lbf] 1 bar = [14.5 psi]
1 mm = [0.0394 in] °F = [1.8°C + 32]
1 cm3 = [0.061 in3]
ダンフォス ステアリング テクニカルデータ
ダンフォス ステアリングコンポーネントとアクセサリに関する詳細データは、ステアリング各コンポー
ネントカタログに記載されています。以下の個別カタログに分かれています。
一般情報
オープンセンタ、 クローズドセンタ ステアリングユニット
ロードセンシング ステアリングユニット、 プライオリティバルブ、 フ
ローアンプ
フローアンプ機能付ロードセンシングステアリングユニット
全油圧および EH パイロット操作ステアリングバルブ、
電気モジュール及び EHPS 用ステアリングユニット
複合ステアリングユニット/EH ステアリングバルブと
ステアリングホイールセンサ
電気油圧ステアリングバルブ
ステアリングホイールセンサ
ステアリングコンポーネント
OSPB, OSPC, OSPD
OSPB, OSPC, OSPF, OSPD, OSPL, OSPBX,
OSPLX, OVPL, OLS, OSQ
OSPU
EHPS, OLS 320 付 EHPS, EHPS と
OSPCX 用 PVE
OSPE
EHi
SASA
個別モデルのテクニカルインフォメーションについては、ダンフォスまでお問い合わせください。
BC152886483962ja-001003 • April 2021 7
テクニカルインフォメーション
OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
LS ステアリングユニット OSPB, OSPC, OSPF, OSPD, OSPL
バージョン
ロードセンシング
ロードセンシング・ステアリングの場合、ステアリングおよび作業機ともに 1 台のロードセンシングポ
ンプを使用して、同一のポンプからの作動油供給が可能です。よって、省エネルギーが可能になりま
す。
ロードセンシング・ステアリングユニットは、ロードセンシング(LS)専用の接続ポートがあります。
これにより、LS 圧信号がステアリングユニットを経由して プライオリティバルブや LS ポンプへ送り出
されます。LS 圧信号は、プライオリティバルブ (および/ または LS ポンプ) からステアリングユニット
への作動油流量を制御します。ステアリングユニットがニュートラル位置にある場合、LS 接続ポートは
タンクへ開放されています。
静的ロードセンシング
静的ロードセンシング・ステアリングユニットには、ロードセンシング静的プライオリティバルブおよ
びまたはロードセンシング静的可変容量型ポンプが必要です。静的ステアリング装置では、ステアリン
グユニットがニュートラル位置にある場合、LS 接続部に作動油が流れません。
動的ロードセンシング
動的ロードセンシング・ステアリングユニットには、ロードセンシング動的プライオリティバルブおよ
び/ またはロードセンシング動的可変容量型ポンプが必要です。ロードセンシングダイナミックステア
リングシステムは、ステアリングユニットがニュートラルの位置にあるときでも、LS 接続部でステアリ
ングユニットの方向に定量の作動油が流れます。
リアクション
リアクション・ステアリングユニットの場合、被操舵車輪に作用する外力により、オペレータが操舵し
ていないときに、ステアリングホイールがそれに対応する動きを発生します。
ノンリアクション
ノンリアクション・ステアリングユニットの場合、オペレータが車両を操舵していないときに、ステア
リングホイールがそれに対応する動きを発生することはありません。
8 BC152886483962ja-001003 • April 2021
150-301.11
L
L
R
R
P
P
T
TLSLS
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
LS ステアリングユニット OSPB, OSPC, OSPF, OSPD, OSPL
OSPB LS: 内蔵バルブのないステアリングユニット
OSPB LS (OLS)
静的ロードセンシング・ノンリアクション / 動的ロードセンシング・ノンリアクション
BC152886483962ja-001003 • April 2021 9
150-595.11
L
L
R
R
P
P
T
T
LS
LS
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
LS ステアリングユニット OSPB, OSPC, OSPF, OSPD, OSPL
OSPC LS: インラインタイプ OLS プライオリティバルブ用内蔵バルブのあるロードセンシング・ステア
リングユニット
OSPC LS (OLS)
動的ロードセンシング・ノンリアクション
10 BC152886483962ja-001003 • April 2021
150-596.10
L
L R
R
P
P
T
TLSLS
150-598.11
L
L
R
R
P
P
T
TLSLS
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
LS ステアリングユニット OSPB, OSPC, OSPF, OSPD, OSPL
OSPC LS: フランジ・オンタイププライオリティバルブ OLSA 用内蔵バルブのあるロードセンシングス
テアリングユニット
OSPC LS (OLSA)
動的ロードセンシング・ノンリアクション
OSPC LSR: 内蔵バルブのある動的ロードセンシング・ステアリングユニット
OSPC LSR (OLS)
動的ロードセンシング・リアクション
BC152886483962ja-001003 • April 2021 11
150-597.11
L
L
R
R
P
P
T
TLSLS
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
LS ステアリングユニット OSPB, OSPC, OSPF, OSPD, OSPL
OSPF LS : 内蔵バルブのある動的フルドレン・ロードセンシング・ステアリングユニット
OSPF LS (OLS)
動的ロードセンシング・ノンリアクション
12 BC152886483962ja-001003 • April 2021
L R
150-599.11
LS
P T
L R
P
T
LS
テクニカルインフォメーション
OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
LS ステアリングユニット OSPB, OSPC, OSPF, OSPD, OSPL
OSPD LS: ロータリーメータ(2 セット) および内蔵バルブのある動的ロードセンシング・ステアリングユ
ニット
OSPD には2セットのロータリーメータ(ギアホイールセット)があり、ポンプ供給ができなくなった
場合、1セットのロータリーメータだけが作動し緊急操舵を行います。すなわち、OSPD の押しのけ容
積は、緊急操舵(1セットのロータリメータのみアクティブ)の場合、圧力 P-T<3bar で小さくなりま
す。圧力 P-T>5bar の場合、押しのけ容積は大きくなります。すなわち、2 セットのロータリーメータ
両方がアクティブの状態です。
OSPD LS (OLS)
動的ロードセンシング・ノンリアクション
BC152886483962ja-001003 • April 2021 13
150-301.11
L
L
R
R
P
P
T
TLSLS
150-601.10
L
L
R
R
P
P
T
T
LS
LS
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
LS ステアリングユニット OSPB, OSPC, OSPF, OSPD, OSPL
OSPL LS: 500 cm 3/rev [30.5 in 3/rev] 以上の大容量ステアリング押しのけ容積用ロードセンシング・ステ
アリングユニット
500 cm 3/rev [30.5 in 3/rev] 以上の大容量ステアリング押しのけ容積用ロードセンシング・ステアリングユ
ニット。
OSPL LS (OLS) - 静的ロードセンシング・ノンリアクション
OSPL LS (OLS) - 動的ロードセンシング・ノンリアクション
14 BC152886483962ja-001003 • April 2021
150-613.10
L
L
R
R
P
P
T
T
LS
LS
LS
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
LS ステアリングユニット OSPB, OSPC, OSPF, OSPD, OSPL
OSPL 1200 (OLS) - 動的ロードセンシング・ノンリアクシ
ョン
BC152886483962ja-001003 • April 2021 15
L
R
P
L
T
R
LS
150-310.12
P T LS
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
LS ステアリングユニット OSPB, OSPC, OSPF, OSPD, OSPL
OSPBX LS, OSPCX LS, および OSPLX LS: フローアンプ用ロードセンシング・ステアリングユニット
OSPBX LS 、OSPCX LS は、ニュートラル位置にある場合にタンクへ開放される L および R 接続部を備え
たロードセンシング・ステアリングユニットです。OSPBX LS, OSPLX LS は、フローアンプ OSQA または
OSQB と組み合わせた場合のみ使用可能です。OSPBX LS, OSPLX LS ステアリングユニットは、直接ステ
アリング・シリンダへ接続しないようにご注意ください。OSPCX LS は、パイロットリリーフバルブのな
い動的 OSQ に使用します。
OSPBX LS, OSPLX LS - 静的ロードセンシング
16 BC152886483962ja-001003 • April 2021
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
LS ステアリングユニット OSPB, OSPC, OSPF, OSPD, OSPL
コード番号・重量
OSPB 静的ロードセンシング・ノンリアクション・ステアリングユニット
OSPL LS 静的ステアリングユニットはバルブを内蔵していません。
下表に示す OSPB LS はすべて標準中立バネ設定となります。LS
の仕様表
カタログ番号のない仕様表 コード番号 重量
OSPB 50 LS - 150G6085 5.2 [11.46]
OSPB 80 LS - 150G6086 5.3 [11.68]
OSPB 100 LS - 150G6087 5.4 [11.90]
OSPB 125 LS - 150G6088 5.5 [12.13]
OSPB 160 LS - 150G6089 5.6 [12.35]
OSPB 200 LS 150-0103 150G6090 5.8 [12.79]
OSPB 315 LS 150-0104 150-0116 6.2 [13.67]
OSPB 400 LS 150-0105 150-0117 7.0 [15.43]
*)
ポート接続部 O リング溝
**)
を参照してください。
ポート接続部座ぐり
接続ポート部
OLS 用欧州バージョン
G 1/2
**)
G 1/4 - S
OLS 用米国バージョン
3/4-16 UNF - O
7/16 -20 UNF - O*) + S
ステアリングユニットの非カタログ番号
kg [lb]
*)
**)
バルブブロック OVP と OVR は、上表より OSPB ステアリングユニットの全機種に搭載可能です。
OSPB 動的ロードセンシング・ノンリアクション・ステアリングユニット
OSPB LS 動的 LS ステアリングユニットは、バルブを内蔵していません。
下表に示す OSPB LS はすべて標準中立バネ設定となります。LS
の仕様表
カタログ番号のない仕様表
OSPB 50 LS 150-8204 5.2 [11.46]
OSPB 80 LS 150-8205 5.3 [11.68]
OSPB 100 LS 150-8206 5.4 [11.90]
OSPB 125 LS 150-8207 5.5 [12.13]
OSPB 160 LS 150-8208 5.6 [12.35]
OSPB 200 LS 150-8209 5.8 [12.79]
OSPB 315 LS 150-8210 6.2 [13.67]
OSPB 400 LS 150-8211 7.0 [15.43]
*)
ポート接続部 O リング溝
**)
を参照してください。
ポート接続部座ぐり
コード番号 重量
接続ポート部
OLS 用米国バージョン
3/4-16 UNF - O
7/16 -20 UNF - O*) + S
*)
**)
ステアリングユニットの非カタログ番号
kg [lb]
BC152886483962ja-001003 • April 2021 17
テクニカルインフォメーション
OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
LS ステアリングユニット OSPB, OSPC, OSPF, OSPD, OSPL
バルブブロック OVP と OVR は、上の表の OSPB ステアリングユニットのすべてに取り付けることがで
きます。
OSPC 静的ロードセンシング・ノンリアクション・ステアリングユニット
下表に示す OSPC 静的 LS ステアリングユニットはすべて、以下のバルブを内蔵しています。
•
チェックバルブ( P ポートに内蔵)
•
パイロットリリーフバルブ
•
ショックバルブ
•
サクションバルブ
下表に示す OSPC LS ステアリングユニットはすべて、標準ニュートラル設定バネを備えています。LS
テアリングユニットの非カタログ番号の仕様表
カタログ番号
のない仕様表
OSPB 80 LS 150-1230 150-1188 150-1222 170
OSPB 100 LS 150-1231 150-1189 150-1221 5.4 [11.90]
OSPB 125 LS 150-1232 150-1190 150-1220 5.5 [12.13]
OSPB 160 LS 150-1233 150-1191 150-1219 5.6 [12.35]
OSPB 200 LS 150-1234 150-1192 150-1218 5.8 [12.79]
OSPB 315 LS 150-1235 - 150G6091 6.2 [13.67]
OSPB 400 LS 150-1240 - - 7.0 [15.43]
*)
ポート接続部 O リング溝
**)
ポート接続部座ぐり
コード番号 バルブ設定 重量
接続ポート部 リリーフ
欧州
OLS
G 1/2
G 1/4 - S
**)
欧州
および
米国バージョン
OLSA
を参照してください。
OLS 用米国バージョン
3/4-16 UNF - O
7/16-20 UNF - O*) + S
*)
**)
バルブ
bar [psi]
[2465]
ショック
バルブ
bar [psi]
225
[3263]
kg [lb]
5.3 [11.68]
異なるポート接続部、バルブの組み合わせ、および/ または異なるバルブ設定、または異なる押しのけ
容積を必要とされる場合は、24 ページの注文フォームを記入して、ダンフォスまでお問い合わせくだ
さい。
ス
OSPC 動的ロードセンシング・ノンリアクション・ステアリングユニット
下表に示す OSPC 動的 LS ステアリングユニットはすべて、以下のバルブを内蔵しています。
•
チェックバルブ( P ポートに内蔵)
•
パイロットリリーフバルブ
•
ショックバルブ
•
サクションバルブ
•
LS ラインのチェックバルブ(200 cm ³/ rev までのすべての OSPC LS ダイナミック)(LS ラインに内
蔵)
下表に示す OSPC LS ステアリングユニットはすべて、標準中立バネ設定となります。詳細は 24 ページ
を参照してください。
18 BC152886483962ja-001003 • April 2021
テクニカルインフォメーション
OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
LS ステアリングユニット OSPB, OSPC, OSPF, OSPD, OSPL
カタログ番号
のない仕様表
OSPB 50 LS 150-8233 150-8222 150-8215 140
OSPB 80 LS 150-8234 150-8223 150-8216 170
OSPB 100 LS 150-8235 150-8224 150-8217 5.4 [11.90]
OSPB 125 LS 150-8236 150-8225 150-8218 5.5 [12.13]
OSPB 160 LS 150-8237 150-8226 150-8219 5.6 [12.35]
OSPB 200 LS 150-8238 150-8227 150-8220 5.8 [12.79]
OSPB 315 LS 150-8239 - 150-8221 6.2 [13.67]
OSPB 400 LS 150-8240 - - 7.0 [15.43]
**)
ポート接続部座ぐり
*)
ポート接続部 O リング溝
コード番号 バルブ設定 重量
接続ポート部 リリーフ
OLS 用欧州バー
ジョン
G 1/2 ― S
G 1/4 - S
**)
**)
OLSA 用欧州お
よび米国バージ
ョン
米国バージョン
OLS
3/4-16 UNF - O
7/16-20 UNF - O*)+S
*)
バルブ
bar [psi]
**)
[2030]
[2465]
ショック
バルブ
bar [psi]
200
[2900]
225
[3263]
kg [lb]
5.2 [11.46]
5.3 [11.68]
異なるポート接続部、バルブの組み合わせ、および/ または異なるバルブ設定、または異なる押しのけ
容積を必要とされる場合は、24 ページの注文フォームを記入して、ダンフォスまでお問い合わせくだ
さい。
OSPC 動的ロードセンシング・リアクション・ステアリングユニット
下表に示す OSPC 動的 LSR ステアリングユニットはすべて、以下のバルブを内蔵しています。
•
チェックバルブ( P ポートに内蔵)
•
パイロットリリーフバルブ
•
ショックバルブ
•
サクションバルブ
•
LS チェックバルブ
下表に示す OSPC 動的 LSR ステアリングユニットはすべて、以下のバルブを内蔵しています。LS
リングユニットのカタログ番号以外の仕様表
カタログ番号のない仕様
表
OSPC 80 LSR 150-8241 170 [2465] 225 [3263] 5.3 [11.68]
OSPC 200 LSR 150-8242 5.8 [12.79]
**)
ポート接続部座ぐり (OVR アングルブロックとの接続には使用できません)
コード番号 バルブ設定 重量
接続ポート部
OLS 用欧州バージョン
**)
G 1/2 - S
**)
G 1/4 - S
を参照してください。
リリーフバル
ブ
bar [psi]
ショックバル
ブ
bar [psi]
kg [lb]
ステア
異なるポート接続部、バルブの組み合わせ、および/ または異なるバルブ設定、または異なる押しのけ
容積を必要とされる場合は、24 ページの注文フォームを記入して、ダンフォスまでお問い合わせくだ
さい。
OSPF 動的ロードセンシング・ノンリアクション・ステアリングユニット
下表に示す OSPF 動的 LS ステアリングユニットはすべて、以下のバルブを内蔵しています。
BC152886483962ja-001003 • April 2021 19
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
LS ステアリングユニット OSPB, OSPC, OSPF, OSPD, OSPL
•
チェックバルブ( P ポートに内蔵)
•
パイロットリリーフバルブ
•
ショックバルブ
•
サクションバルブ
以下の表の OSPF LS はすべてソフト中立バネ設定となります。LS
以外の仕様表
カタログ番号のない仕様表コード番号 バルブ設定 重量
OSPF 80 LS 150G5079 170 [2465] 225 [3263] 5.3 [11.68]
OSPF 100 LS 150G5080 5.4 [11.90]
OSPF 125 LS 150G5081 5.5 [12.13]
OSPF 160 LS 150G5082 5.6 [12.35]
OSPF 200 LS 150G5083 5.8 [12.79]
OSPF 315 LS 150G5084 6.2 [13.67]
OSPF 400 LS 150G5085 7.0 [15.43]
**)
ポート接続部座ぐり (OVR アングルブロックとの接続には使用できません)
を参照してください。
接続ポート部
OLS 用欧州バージョン
**)
G 1/2 - S
**)
G 1/4 - S
リリーフバル
ブ
bar [psi]
ステアリングユニットのカタログ番号
ショックバル
ブ
bar [psi]
kg [lb]
異なるポート接続部、バルブの組み合わせ、および/ または異なるバルブ設定、または異なる押しのけ
容積を必要とされる場合は、24 ページの注文フォームを記入して、ダンフォスまでお問い合わせくだ
さい。
OSPD ロードセンシング・ノンリアクション・ステアリングユニット
下表に示す OSPD 動的 LS ステアリングユニットはすべて、以下のバルブを内蔵しています。
•
チェックバルブ( P ポートに内蔵)
•
パイロットリリーフバルブ
•
ショックバルブ
•
サクションバルブ
•
LS チェックバルブ
下表に示す OSPD LS ステアリングユニットはすべて標準バネ設定となります。詳細は、24 ページを参
照してください。LS
カタログ番号のない仕様
表
OSPD 70/230 LS 11113141 170 [2465] 225 [3263] 7.7 [17.00]
OSPD 70/270 LS 11113142 7.9 [17.41]
OSPD 70/385 LS 11113143 8.4 [18.52]
OSPD 125/325 LS 11113146 8.1 [12.79]
OSPD 125/440 LS 11113147 8.6 [18.96]
**)
ポート接続部座ぐり (OVR アングルブロックとの接続には使用できません)
ステアリングユニットのカタログ番号以外の仕様表
コード番号 バルブ設定 重量
接続ポート部
欧州バージョン
**)
G 1/2 - S
**)
G 1/4 - S
20 BC152886483962ja-001003 • April 2021
リリーフバル
ブ
bar [psi]
を参照してください。
ショックバル
ブ
bar [psi]
kg [lb]
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
LS ステアリングユニット OSPB, OSPC, OSPF, OSPD, OSPL
異なるポート接続部、バルブの組み合わせ、および/ または異なるバルブ設定、または異なる押しのけ
容積を必要とされる場合は、24 ページの注文フォームを記入して、ダンフォスまでお問い合わせくだ
さい。
OSPL 静的ロードセンシング・ノンリアクション・ステアリングユニット
OSPL 静的 LS ステアリングユニットは、バルブを内蔵していません。
以下の 3 表のに示す OSPL LS はすべて標準中立バネ設定となります。LS
グ番号以外の仕様表
を参照してください。
ステアリングユニットのカタロ
カタログ番号のない仕様表コード番号 重量
接続ポート部
OLS 用欧州バージョ
ン
G 1/2
**)
G 1/4 -S
OLS 用米国バージョ
ン
3/4-16 UNF - O*)*
7/16-20 UNF - O* +
**)
S
OLS と OVPL LS 用
米国バージョン - ポ
ート
7/16-20 UNF - O* +
**)
S
kg [lb]
OSPL 520 LS 150-7169 150-7167 150-7168 8.1 [17.86]
OSPL 630 LS 150-7107 150-7164 150-7113 8.4 [18.52]
OSPL 800 LS 150-7108 150-7165 150-7114 8.8 [19.40]
OSPL 1000 LS 150-7110 150-7166 150-7115 10.0 [22.05]
**)
ポート接続部座ぐり
*)
ポート接続部 O リング溝
OSPL 動的ロードセンシング・ノンリアクション・ステアリングユニット
下表に示す OSPL 動的 LS ステアリングユニットは、バルブを内蔵していません。
カタログ番号のない仕様表
OSPL 520 LS 150-8243 8.1 [17.86]
OSPL 630 LS 150-8212 8.4 [18.52]
OSPL 800 LS 150-8213 8.8 [19.40]
OSPL 1000 LS 150-8214 10.0 [22.05]
*)
ポート接続部 O リング溝
**)
ポート接続部座ぐり
コード番号 重量
接続ポート部
OLS 用米国バージョン
3/4-16 UNF - O
*)
7/16-20 UNF - O*)* +S
**)
kg [lb]
下表に示す OSPL 動的 LS ステアリングユニットはすべて、以下のバルブを内蔵しています。
•
パイロットリリーフバルブ
カタログ番号のない仕様表
コード番号 バルブ設定 重量
接続ポート部
欧州バージョン
OLS と OVPL
LS: G 1/4 -S
**)
リリーフバルブ
bar [psi]
kg [lb]
OSPL 520 LS 150-8244 170 [2465] 8.1 [17.86]
OSPL 1000 LS 150-8245 10.0 [22.05]
**)
ポート接続部座ぐり
BC152886483962ja-001003 • April 2021 21
テクニカルインフォメーション
OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
LS ステアリングユニット OSPB, OSPC, OSPF, OSPD, OSPL
異なるバルブ設定、または異なる押しのけ容積を必要とされる場合は、24 ページの注文フォームを記
入して、ダンフォスまでお問い合わせください。
下表に示す OSPL 1200 LS 動的ステアリングユニットは、以下のバルブをすべて内蔵しています。
•
ショックバルブ
•
サクションバルブ
下表に示す OSPL 1200 LS は、ストロング中立バネ設定となります。LS
グ番号以外の仕様表
カタログ番号のない仕様
表
OSPL 1200 LS 150-7175 280 [4061] 11 [24.25]
*)
ポート接続部 O リング溝
**)
ポート接続部座ぐり
を参照してください。
コード番号 バルブ設定 重量
接続ポート部
OLS 用米国バージョン
3/4 ― 16 UNF - O
CF: 11/16 - 12 UN
7/16 - 20 UNF - O*)* + S
*)
ショックバルブ
bar [psi]
**)
ステアリングユニットのカタロ
kg [lb]
異なるバルブ設定、または異なる押しのけ容積を必要とされる場合は、24 ページの注文フォームを記
入して、ダンフォスまでお問い合わせください。
静的 OSQ 用 OSPBX ・OSPLX 静的ロードセンシング・ステアリングユニット
下表に示す OSPBX LS および OSPLX 静的 LS ステアリングユニットは、バルブを内蔵していません。
下表に示す OSPBX LS はすべて標準中立バネ設定となります。LS
以外の仕様表
を参照してください。
下表に示す OSPLX LS はすべて標準中立バネ設定となります。LS
以外の仕様表
カタログ番号のない仕様表
OSPBX 160 LS 150-1082 150-1078 5.6 [12.35]
OSPBX 200 LS 150-1083 150-1079 5.8 [12.79]
OSPBX 315 LS 150-1084 150-1080 6.2 [13.67]
OSPBX 400 LS 150-1085 150-1081 7.0 [15.43]
OSPLX 520 LS 150-7170 150-7173 8.1 [17.86]
OSPLX 630 LS 150-7171 150-7174 8.4 [18.52]
OSPLX 800 LS 150-7172 150-7155 8.8 [19.40]
**)
ポート接続部座ぐり
*)
ポート接続部 O リング溝
を参照してください。
コード番号 重量
接続ポート部
欧州バージョン
G 1/2
G 1/4 -S
米国バージョン
**)
3/4-16 UNF - O
7/16-20 UNF - O*)* + S
ステアリングユニットのカタログ番号
ステアリングユニットのカタログ番号
kg [lb]
*)
**)
動的 OSQ 用 OSPCX 動的ロードセンシング・ステアリングユニット
下表に示す OSPCX LS 動的ステアリングユニットは、以下のバルブを内蔵しています。
•
パイロットリリーフバルブ
ステアリングユニットのカタログ番号以外の仕様表
LS
22 BC152886483962ja-001003 • April 2021
を参照
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
LS ステアリングユニット OSPB, OSPC, OSPF, OSPD, OSPL
異なるバルブ設定、または異なる押しのけ容積を必要とされる場合は、24 ページの注文フォームを記
入して、ダンフォスまでお問い合わせください。
BC152886483962ja-001003 • April 2021 23
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
LS ステアリングユニット OSPB, OSPC, OSPF, OSPD, OSPL
仕様表: カタログ番号のない LS ステアリングユニット
貴社データをご記入の上、表中の該当項目にXマークを入れ、ダンフォスまでお問合せください。
社名 車輌 見込み数量 (個/年) 記入者 記入日
ステアリング
ユニット型式
リアクション
タイプ
ロードセンシ
ングタイプ
DP, cm³/rev
OSPC LS
OSPF LS
DP, cm³/rev
OSPC LSR
DP, cm³/rev
OSPD LS
DP, cm³/rev
OSPD LSR
DP, cm³/rev
OSPL, OSPLX
DP, cm³/rev
OSPBX LS
OSPCX LS
接続ポート部
ネジ OSPC、
OSPF
接続ポート部
ネジ OSPD
OSPC OSPF OSPD OSPL OSPBX OSPCX OSPLX
LS (ノンリアクション) LSR (リアクション : OSPC, OSPD のみ)
静的 (OSPC, OSPL, OSPBX, OSPCX, OSPLX のみ) 動的
40 50 60 70 80 100 125 160 185 200 230 250 315 400
40 50 60 70 80 100 125 160 185 200
60/185 60/220 60/260 70/195 70/230 70/270 70/385 100/200 100/260 100/300 125/285 125/325 125/440
60/185 60/220 70/195 70/230 100/200
520 630 800 1000
160 200 250 315 400
G1/2 G1/2- S** M18 × 1.5 - O* + S** 3/4-16 UNF - O*
G1/2- S** M18 × 1.5 - O* + S** 3/4-16 UNF - O*
1200 (OSPL のみ)
OLSA 用 (OSPC のみ)
接続ポート部
ネジ OSPL,
OSPLX
リリーフバル
ブ*** bar
ショックバル
ブ bar
サクションバルブあり なし
LS チェック
バルブ
中立バネ設定 ソフト:
ユニット黒色塗装あり なし
G1/2 3/4-16 UNF - O*
70 80 90 100 110 120 140 170 190 200 210
160 180 200 225 240 280
あり(動的 OSPC, OSPD のみ) なし(動的 OSPC, OSPD のみ)
通常ステアリング状態時 0.5 - 1.8 Nm
RV なし OPVL(LS = 7/16 - 20 UNF) RV 付 OVPL(LS = G 1/4)
標準:
通常ステアリング状態時 0.8 - 3 Nm
24 BC152886483962ja-001003 • April 2021
リリーフバルブなし
ショックバルブなし
ストロング:
通常ステアリング状態時 1.5 - 4 Nm
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
LS ステアリングユニット OSPB, OSPC, OSPF, OSPD, OSPL
DP = 押しのけ容積、RV = パイロットリリーフバルブ。
O *: ポート接続部 O リング溝。
S**: ポート接続部座ぐり (OVR アングルブロックとの接続には使用できません)
テクニカルデータ
RV *** 押しのけ容積に基づく最高圧力制限については、
テクニカルデータ
を参照してください。
上表中のポート接続部に併記されていないタイプは、コード番号表に記載されたバージョンのみ利用可
能です。
別仕様を指定する場合、現行コード番号を提示し、基本ステアリングユニットにおいて実施を希望され
る変更を指示ください。
基本ステアリングユニットのコード番号: __________________________________________________
変更要求 : ___________________________________________________________
共通データについては、
一般ステアリングコンポーネント技術情報
BC152886484183 を参照くださ
い。
押しのけ容積・流量・圧力: OSPB LS, OSPC LS, OSPC LSR
OSPB LS, OSPC LS, OSPC LSR
ステアリングユニット 押しのけ容積
OSPC 40 LS 静的
OSPB/OSPC 50 LS 静的
OSPC 60 LS 静的
OSPC 70 LS 静的
OSPB/OSPC 80 LS 静的
OSPB/OSPC 100 LS 静的
OSPB/OSPC 125 LS 静的
OSPB/OSPC 160 LS 静的
OSPC 185 LS 静的
OSPB/OSPC 200 LS 静的
OSPC 230 LS 静的
OSPC 250 LS 静的
OSPB/OSPC 315 LS 静的
OSPB/OSPC 400 LS 静的
*
100 rpm 時の定格流量。
**
静的 OSPB/C LS は、最高システム圧力で 210 bar に耐えることができます。ただし、小容量ギアホイールセット
のある OSPB/C は高圧時比較的高いスリップ値となります。
cm³/rev
[in³/rev]
40 [2.44] 4 [1.06] 140 [2030] 40 [580] 280 [4061]
50 [3.05] 5 [1.32]
60 [3.66] 6 [1.58]
70 [4.27] 7 [1.85] 175 [2538]
80 [4.88] 8 [2.11]
100 [6.10] 10 [2.64]
125 [7.63] 13 [3.43] 210 [3045]
160 [9.76] 16 [4.23]
185 [11.29] 19 [5.02]
200 [12.20] 20 [5.28]
230 [14.03] 23 [6.07]
250 [15.25] 25 [6.60]
315 [19.22] 32 [8.45]
400 [24.41] 40 [10.57]
定格流量
l/min
[US gal/min]
*
最高圧力 bar (psi)
システム
圧力
P-T ポート
圧力
**
T,
絶対値
ポート
圧力
L-T/R-T
ポート
圧力
BC152886483962ja-001003 • April 2021 25
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
LS ステアリングユニット OSPB, OSPC, OSPF, OSPD, OSPL
OSPB LS, OSPC LS, OSPC LSR
ステアリングユニット 押しのけ容積
cm³/rev
[in³/rev]
OSPC 40 LS 動的
OSPB/OSPC 50 LS 動的
OSPC 60 LS 動的
OSPC 70 LS 動的
OSPB/OSPC 80 LS 動的
OSPB/OSPC 100 LS 動的
OSPB/OSPC 125 LS 動的
OSPB/OSPC 160 LS 動的
OSPC 185 LS 動的
OSPB/OSPC 200 LS 動的
OSPC 230 LS 動的
OSPC 250 LS 動的
OSPB/OSPC 315 LS 動的
OSPB/OSPC 400 LS 動的
OSPC 40 LSR 動的
OSPC 50 LSR 動的
OSPC 60 LSR 動的
OSPC 70 LSR 動的
OSPC 80 LSR 動的
SPC 100 LSR 動的
OSPC 125 LSR 動的
OSPC 160 LSR 動的
OSPC 185 LSR 動的
OSPC 200 LSR 動的
*
100 rpm 時の定格流量。
**
動的 OSPB/C LS は、最高システム圧力で 210 bar に耐えることができます。ただし、小容量ギアホイールセット
40 [2.44] 4 [1.06] 140 [2030] 40 [580] 280 [4061]
50 [3.05] 5 [1.32]
60 [3.66] 6 [1.58]
70 [4.27] 7 [1.85] 175 [2538]
80 [4.88] 8 [2.11]
100 [6.10] 10 [2.64]
125 [7.63] 13 [3.43] 210 [3045]
160 [9.76] 16 [4.23]
185 [11.29] 19 [5.02]
200 [12.20] 20 [5.28]
230 [14.03] 23 [6.07]
250 [15.25] 25 [6.60]
315 [19.22] 32 [8.45]
400 [24.41] 40 [10.57]
40 [2.44] 4 [1.06] 140 [2030] 40 [580] 280 [4061]
50 [3.05] 5 [1.32]
60 [3.66] 6 [1.58]
70 [4.27] 7 [1.85] 175 [2538]
80 [4.88] 8 [2.11]
100 [6.10] 10 [2.64]
125 [7.63] 13 [3.43] 210 [3045]
160 [9.76] 16 [4.23]
185 [11.29] 19 [5.02]
200 [12.20] 20 [5.28]
定格流量
l/min
[US gal/min]
のある OSPB/C は高圧時比較的高いスリップ値となります。
*
最高圧力 bar (psi)
システム
圧力
P-T ポート
圧力
**
絶対値
ポート
圧力
T,
L-T/R-T
ポート
圧力
26 BC152886483962ja-001003 • April 2021
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
LS ステアリングユニット OSPB, OSPC, OSPF, OSPD, OSPL
押しのけ容積・流量・圧力: OSPF LS
ステアリングユニット 押しのけ容積
cm³/rev [in³/
rev]
OSPF 50 LS 動的
OSPF 60 LS 動的
OSPF 70 LS 動的
OSPF 80 LS 動的
OSPF 100 LS 動的
OSPF 125 LS 動的
OSPF 160 LS 動的
OSPF 185 LS 動的
OSPF 200 LS 動的
OSPF 230 LS 動的
OSPF 250 LS 動的
OSPF 315 LS 動的
OSPF 400 LS 動的
*
100 rpm 時の定格流量。
**
静的 OSPB/C/F LS は、最高システム圧力で 210 bar に耐えることができます。ただし、小容量ギアホイールセッ
50 [3.05] 5 [1.32] 140 [2030] 40 [580] 280 [4061]
60 [3.66] 6 [1.58]
70 [4.27] 7 [1.85] 175 [2538]
80 [4.88] 8 [2.11]
100 [6.10] 10 [2.64]
125 [7.63] 13 [3.43] 210 [3045]
160 [9.76] 16 [4.23]
185 [11.29] 19 [5.02]
200 [12.20] 20 [5.28]
230 [14.03] 23 [6.07]
250 [15.25] 25 [6.60]
315 [19.22] 32 [8.45]
400 [24.41] 40 [10.57]
定格流量
l/min [US gal/
min]
トのある OSPB/C/F は高圧時比較的高いスリップ値となります。
*
最高圧力 bar (psi)
圧力
P-T ポート圧
力
**
T、 絶対ポート 圧力L-T/R-T ポート
圧力
押しのけ容積・流量・圧力: OSPD LS
下表の OSPD ステアリングユニットはすべて動的ロードセンシングタイプです。
ステアリングユニット
押しのけ容積
手動ステアリング
モード
cm³/rev
[in³/rev]
押しのけ容積
標準ステアリング
モード
cm³/rev
[in³/rev]
定格流量
l/min
[US gal/min]
OSPD 60/185 LS 60 [3.66] 185 [11.29] 19 [5.02] 210 [3045] 40 [580] 280 [4061]
OSPD 60/220 LS 60 [3.66] 220 [13.42] 22 [5.81]
OSPD 60/260 LS 60 [3.66] 260 [15.87] 26 [6.87]
OSPD 70/195 LS 70 [4.27] 195 [11.90] 20 [5.28]
OSPD 70/230 LS 70 [4.27] 230 [14.03] 23 [6.07]
OSPD 70/270 LS 70 [4.27] 270 [16.48] 27 [7.13]
OSPD 70/385 LS 70 [4.27] 385 [23.49] 39 [10.30]
OSPD 100/200 LS 100 [6.10] 200 [12.20] 20 [5.28]
OSPD 100/260 LS 100 [6.10] 260 [15.87] 26 [6.87]
OSPD 100/300 LS 100 [6.10] 300 [18.31] 30 [7.93]
OSPD 125/285 LS 125 [7.63] 285 [17.39] 29 [7.66]
OSPD 125/325 LS 125 [7.63] 325 [19.83] 33 [8.72]
OSPD 125/440 LS 125 [7.63] 440 [26.85] 44 [11.62]
*
最高圧力 bar (psi)
システム
圧力
P-T ポー
ト
圧力
T,
絶対値
ポート
圧力
L-T/R-T
ポート
圧力
BC152886483962ja-001003 • April 2021 27
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
LS ステアリングユニット OSPB, OSPC, OSPF, OSPD, OSPL
ステアリングユニット 押しのけ容積
手動ステアリング
モード
cm³/rev
[in³/rev]
押しのけ容積
標準ステアリング
モード
cm³/rev
[in³/rev]
定格流量
l/min
[US gal/min]
*
最高圧力 bar (psi)
システム
圧力
P-T ポー
ト
T,
絶対値
ポート
圧力
L-T/R-T
ポート
圧力
圧力
OSPD 60/185 LSR 60 [3.66] 185 [11.29] 19 [5.02] 210 [3045] 40 [580] 280 [4061]
OSPD 60/220 LSR 60 [3.66] 220 [13.42] 22 [5.81]
OSPD 70/195 LSR 70 [4.27] 195 [11.90] 20 [5.28]
OSPD 100/200 LSR 100 [6.10] 200 [12.20] 20 [5.28]
*
100 rpm 時の定格流量。
押しのけ容積・流量・圧力: OSPL LS、OSPBX LS、OSPCX LS、OSPLX LS
ステアリングユニット
押しのけ容積
cm³/rev
[in³/rev]
OSPL 520 LS 静的
OSPL 630 LS 静的
OSPL 800 LS 静的
OSPL 1000 LS 静的
OSPL 520 LS 動的
OSPL 630 LS 動的
OSPL 800 LS 動的
OSPL 1000 LS 動的
OSPL 1200**動的
OSPBX 160 LS 静的
OSPBX 200 LS 静的
OSPBX 250 LS 静的
OSPBX 315 LS 静的
OSPBX 400 LS 静的
OSPCX 160 LS 動的
OSPCX 200 LS 動的
OSPCX 250 LS 動的
OSPCX 315 LS 動的
OSPCX 400 LS 動的
OSPLX 520 LS 静的
OSPLX 630 LS 静的
OSPLX 800 LS 静的
*
100 rpm 時の定格流量。
**
100 l/min での OSPL 1200 最高回転数 [26.4 US gal/min] 83 rpm。
520 [31.73] 52 [13.74] 240 [3480] 40 [580] 280 [4061]
630 [38.44] 63 [16.64]
800 [48.82] 80 [21.10]
1000 [61.02] 100 [26.40]
520 [31.73] 52 [13.74] 240 [3080] 40 [580] 280 [4061]
630 [38.44] 63 [16.64]
800 [48.82] 80 [21.10]
1000 [61.02] 100 [26.40]
1200 [73.22] 100 [26.40]
160 [9.76] 16 [4.23] 210 [3045] 40 [580] 280 [4061]
200 [12.20] 20 [5.28]
250 [15.25] 25 [6.60]
315 [19.22] 32 [8.45]
400 [24.41] 40 [10.57]
160 [9.76] 16 [4.23] 210 [3045] 40 [580] 280 [4061]
200 [12.20] 20 [5.28]
250 [15.25] 25 [6.60]
315 [19.22] 32 [8.45]
400 [24.41] 40 [10.57]
520 [31.73] 52 [13.74] 240 [3480] 40 [580] 280 [4061]
630 [38.44] 63 [16.64]
800 [48.82] 80 [21.10]
定格流量
l/min
[US gal/min]
*
最高圧力 bar (psi)
システム
圧力
P-T ポート
圧力
T,
絶対値
ポート
圧力
L-R
ポート
圧力
28 BC152886483962ja-001003 • April 2021
3000
2500
2000
1500
1000
0
200
180
160
140
120
100
80
60
0
psi bar
152B79.10
0 10 20 30 40 50 60 70 80 l/min
P-T P-T
Q
p
Q
p
0 2 4 6 8 10 12 14 16 18 20 US gal/min
A
B
OSPC/OSPF/OSPD/OSPU/OSPL LS+OLS 80
テクニカルインフォメーション
OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
LS ステアリングユニット OSPB, OSPC, OSPF, OSPD, OSPL
OSPC, OSPF, OSPD および OSPL LS ステアリングユニットの内蔵バルブ機能
パイロットリリーフバルブ ; (P-T、 Qp) 特性
パイロットリリーフバルブは、過大圧力からステアリングユニットを保護します。 OSPC LS, OSPF LS,
OSPD LS, OSPL LS ステアリングユニットのパイロットリリーフバルブとプライオリティバルブと共に、
最高ステアリング圧力 P-T を制限します。パイロットリリーフバルブは、プライオリティバルブへの作
動油流量 25 l/min [6.60 US gal/min] で設定されます。
OSPC, OSPD および OSPL 動的ロードセンシング・ステアリングユニットの場合、設定値は 0.6 l/min
[0.16 US gal/min]のダイナミックフローで有効になります。
OSPF 動的ロードセンシング・ステアリングユニットの場合、設定値は 1.1 l/min [0.29 US gal/min]のダイ
ナミックフローで有効になります。
設定許容範囲:
</= 170 bar [2465 psi]: 定格値+5 bar [72.5 psi]。
> 170 bar [2465 psi]: 定格値+10 bar [145 psi]。
A = 170 + 5 bar [2465+ 73 psi]
B = 140 + 5 bar [2030 + 73 psi]
ショックバルブ
ショックバルブは、L から T 、R から T への差圧を制限することによりステアリングユニットを保護し、
ステアリング・シリンダにかかる外力を低減します。
ショックバルブは 3 l/min [0.792 US gal/min] で設定されています。
流量がこれ以上になると、圧力ピークが発生します。
ショックバルブは直動式ですので、非常に早く反応します。
設定許容範囲: 定格値+20 bar [290 psi] 。
サクションバルブ
サクションバルブにより作動油が吸入され、ステアリング・シリンダ内のキャビテーションを防止しま
す。正確に吸引するには、背圧バルブがステアリングユニットからタンク配管に取り付けられなければ
なりません。
BC152886483962ja-001003 • April 2021 29
100
80
60
40
20
0
7
6
5
4
3
2
1
0
psi bar
150-374.10
0 1 2 3 4 5 6 7 8 9 10 11 l/min
T-R
T-L
T-R
T-L
Q
p
Q
p
0 0.25 0.50 0.75 1 1.25 1.50 1.75 2 2.25 2.50 2.75 US gal/min
90
75
60
45
30
15
0
6
5
4
3
2
1
0
psi bar
150-375.11
0 10 20 30 40 50 60 70 80 l/min
Q
p
Q
p
0 3 6 9 12 15 18 21 US gal/min
∆ p ∆ p
テクニカルインフォメーション
OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
LS ステアリングユニット OSPB, OSPC, OSPF, OSPD, OSPL
通常、ダンフォスは、2 bar の背圧を推奨しています。ただし、自己矯正傾向の強い車両およびアーテ
ィキュレートステアリングの場合には、5~10 bar [72.5~145 psi] の背圧を推奨します。詳細について
は、ダンフォスまでお問い合わせください。
チェックバルブと共に接続する場合、作動油が背圧バルブ(およびフィルタ)をバイパスしてタンクか
らステアリングユニットへ流れるようにしなければなりません。 サブカタログ「一般解説ステアリング
コンポーネント」の 37 - 39 ページの図の例を参照してください。
チェックバルブ
ステアリングユニットのPポート接続部に取り付けられるチェックバルブは、ハンドルのジャークから
オペレータを保護します。このバルブによって、シリンダ側高圧でのステアリング時における油のポン
プラインへの逆流が防止されます 以下のグラフは、最小口径 11 mm [0.43 in] のポート・アダプタを使用
した場合のチェックバルブを通過する圧力降下を示しています。
30 BC152886483962ja-001003 • April 2021
OSPC LS、 OSPD LS 動的ステアリングユニットの LS 配管に取り付けられるチェックバルブは、ハンドル
のジャークからオペレータを保護します。 シリンダ側の高圧に反してステアリングする場合、チェック
バルブは作動油が LS 配管に逆流するのを防止します。
作動油を LS 配管へ逆流させない OSPF LS については、サブカタログ: 「一般解説ステアリングコンポー
ネント」の 26 ページを参照ください。
K
min.Ø21[0.83]
min.12[0.479]
A
30°
1[0.04]
150-603.10-A
min.12[0.47]
min.Ø28[1.10]
B
30°
L
150-603.10-B
150-603.10-C
min.15[0.59]
Ø21.5[0.846]
M
C
150-603.10-D
0.6[0.024]
Ø28.3[1.114]
Ø28.6[1.126]
N
min.15[0.59]
D
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
LS ステアリングユニット OSPB, OSPC, OSPF, OSPD, OSPL
OSPB LS、 OSPC LS/LSR、OSPF LS、OSPD LS/LSR、OSPL LS、OSPBX LS、OSPCX LS、OSPLX LS のポート接続部ネジ仕様
A:G ポート、 座ぐり付 (OSPB, OSPL の LS およびバルブな
し)
K: DIN 3852-2 - G 1/4
B:G ポート、 座ぐり付 (OSPC/F/D/Q の LS およびバルブ付
OSPL)
L: DIN 3852-2 - G 1/4
C: G ポート (P、T 、L、R)
M: DIN 3852-2 - G 1/2
D:G ポート、 座ぐり付(P、T 、L、R )
N: DIN 3852-2 - G 1/2
BC152886483962ja-001003 • April 2021 31
150-603.10-E
O
1[0.04]
min.11.5[0.453]
min.Ø22[0.87]
min.Ø26[1.02]
30°
E
150-603.10-F
0.6[0.024]
Ø28.6[1.126]
Ø28.3[1.114]
P
min.15[0.59]
F
150-603.10-G
G
30°
min.Ø21[0.83]
Q
min.11.5[0.45]
150-603.10-H
min.11.5[0.45]
min.Ø21[0.83]
30°
R
H
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
LS ステアリングユニット OSPB, OSPC, OSPF, OSPD, OSPL
E:メトリックポート、 座ぐり付および O リング溝 (LS)
O: ISO 6149-1 - M12 x 1.5
F:メトリックポート、 座ぐり付および O リング溝 (P, T, L,
R)
P: M18 x 1.5, ISO 6149-1
G: UNF ポート O リング溝付 (OSPB, OSPL の LS およびバ
ルブなし)
Q: ISO 11926 -1- 7/16 -20UNF O リングボスポート
H: UNF ポート O リング溝付 (OSPC/F/D の LS およびバル
ブ付 OSPL)
R: ISO 11926-1 - 7/16 -20 UNF O リングボスポート
32 BC152886483962ja-001003 • April 2021
150-603.10-I
min.15[0.59]
Ø20.8[0.819]
S
I
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
LS ステアリングユニット OSPB, OSPC, OSPF, OSPD, OSPL
I: UNF ポート O リング溝付 (P 、T、L 、R)
S: ISO 11926 -1 - 3/4 -16 UNF O リングボスポート
BC152886483962ja-001003 • April 2021 33
150-590.11
66 [2.60]
Ø44.4 [1.748]
Ø25.4 [1.000]
44 [1.73]
44 [1.73]
47 [1.85]
max. 87 [3.42]
Ø91 [3.58]
64 [2.52]
2.8 [0.110]
min. 7.1 [0.280]
7 [0.28]
45˚
Ø82.3 [3.240]
Ø81.7 [3.217]
57 [2.24]
85 [3.35]
102 [4.02]
44 [1.73]
29 [1.14]
LS
B
A
L
2
L
1
LS
R
L
T P
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
LS ステアリングユニット OSPB, OSPC, OSPF, OSPD, OSPL
寸法
OLS 用 OSPB LS 、OSQ 用 OSPBX LS
OLS 用 OSPB LS、OSQ 用 OSPBX LS の寸法
タイプ
OSPB 50 126 [4.96] 6.5 [0.26]
OSPB 80 129 [5.08] 10.4 [0.41]
OSPB 100 132 [5.20] 13.0 [0.51]
OSPB 125 135 [5.31] 16.2 [0.64]
OSPB/OSPBX 160 140 [5.51] 20.8 [0.82]
OSPB/OSPBX 200 145 [5.71] 26.0 [1.02]
OSPB/OSPBX 250 151 [5.94] 32.5 [1.28]
OSPB/OSPBX 315 160 [6.30] 40.9 [1.61]
OSPB/OSPBX 400 171 [6.73] 52.0 [2.05]
L 1 mm [in] L 2 mm [in]
OLS 用 OSPB LS、OSQ 用OSPBX LS
の寸法
欧州バージョン
A: G 1/2 ; 深さ 15 mm [0.59 in] A: 3/4 - 16 UNF O リングボス ; 深さ 15 mm [0.59 in]
:
B: M10 × 1.5、深さ 16 mm [0.63 in] B: 3/8 - 16 UNC、深さ 16 mm [0.63 in]
34 BC152886483962ja-001003 • April 2021
LS: G ポート、 座ぐり付 ¼、深さ 11 mm [0.43 in] LS: G 7/16 - 20 UNF O リングボス、深さ 11.5 mm [0.45 in]
米国バージョン
:
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
LS ステアリングユニット OSPB, OSPC, OSPF, OSPD, OSPL
OLS 用 OSPC LS/LSR および OSPF LS、OSQ 用 OSPCX LS
タイプ
OSPC 40 126 [4.96] 6.5 [0.26]
OSPC/OSPF 50 126 [4.96] 6.5[0.26]
OSPC/OSPF 60 128 [5.04] 9.1 [0.36]
OSPC/OSPF 70 128 [5.04] 9.1 [0.36]
OSPC/OSPF 80 129 [5.08] 10.4 [0.41]
OSPC/OSPF 100 132 [5.20] 13.0 [0.51]
OSPC/OSPF 125 135 [5.31] 16.2 [0.64]
OSPC/OSPF OSPCX 160 140 [5.51] 20.8 [0.82]
OSPC/OSPF 185 143 [5.63] 24.0 [0.94]
OSPC/OSPF OSPCX 200 145 [5.71] 26.0 [1.02]
OSPC/OSPF 230 149 [5.87] 29.9 [1.18]
OSPC/OSPF OSPCX 250 151 [5.94] 32.5 [1.28]
OSPC/OSPF OSPCX 315 160 [6.30] 40.9 [1.61]
OSPC/OSPF/OSPCX 400 171 [6.73] 52.0 [2.05]
L1 mm [in] L2 mm [in]
BC152886483962ja-001003 • April 2021 35
150-591.11
35 [1.38]
Ø44.4 [1.748]
Ø25.4 [1.000]
44 [1.73]
51 [2.01]
2.8 [0.110]
min. 7.1 [0.280]
7 [0.28]
44 [1.73]
29 [1.14]
LS
LS
A
L
2
L
1
R
L
T P
R
L
T P
38 [1.50]
47 [1.85]
max. 87 [3.42]
Ø91 [3.58]
45˚
Ø82.3 [3.240]
Ø81.7 [3.217]
57 [2.24]
85 [3.35]
102 [4.02]
B
LS
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
LS ステアリングユニット OSPB, OSPC, OSPF, OSPD, OSPL
欧州バージョン
:
A: スポットフェイス付き G 1/2 または G 1/2
または M18 x 1.5 ISO 6149,
米国バージョン
:
A: 3/4-16 UNF O リングボス、
深さ 15 mm [0.59 in]
深さ 15 mm [0.59 in]
B: M10 x 1.5, 16 mm [0.63 in] 深さ B: 3/8 - 16 UNC または M10 x 1.5、深さ 16 mm [0.63 in]
LS: G ポート、 座ぐり付 1/4
または M12 x 1.5 ISO 6149,
LS: 7/16 - 20 UNF O リングボス、
深さ 11.5 mm [0.45 in]
深さ 11.5 mm [0.45 in]
36 BC152886483962ja-001003 • April 2021
150-593.12
35 [1.38]
Ø44.4 [1.748]
Ø25.4 [1.000]
38 [1.50]
44 [1.73]
47 [1.85]
max. 87 [3.42]
Ø91 [3.58]
51 [2.01]
2.8 [0.110]
min. 7.1 [0.280]
7 [0.28]
45˚
Ø82.3 [3.240]
Ø81.7 [3.217]
57 [2.24]
85 [3.35]
102 [4.02]
44 [1.73]
29 [1.14]
LS
B
A
L
2
L
1
LS
R
L
T P
L
3
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
LS ステアリングユニット OSPB, OSPC, OSPF, OSPD, OSPL
OLS 用 OSPD LS LSR
タイプ
L1 mm [in] L2 mm [in] L3 mm [in]
OSPD 60/185 191 [7.52] 9.1 [0.36] 16.2 [0.64]
OSPD 60/220 195 [7.68] 9.1 [0.36] 20.8 [0.82]
OSPD 70/195 190 [7.48] 9.1 [0.36] 16.2 [0.65]
OSPD 70/230 195 [7.70] 9.1 [0.36] 20.8 [0.82]
OSPD 70/270 200 [7.87] 9.1 [0.36] 26.0 [1.02]
OSPD 70/385 215 [8.46] 9.1 [0.36] 40.9 [1.61]
OSPD 100/200 191 [7.52] 13.0 [0.51] 13.0 [0.51]
OSPD 100/260 199 [7.83] 13.0 [0.51] 20.8 [0.82]
OSPD 100/300 204 [8.03] 13.0 [0.51] 26.0 [1.02]
OSPD 125/285 202 [7.95] 16.2 [0.64] 20.8 [0.82]
OSPD 125/325 207 [8.15] 16.2 [0.64] 26.0 [1.02]
OSPD 125/440 222 [8.74] 16.2 [0.64] 40.9 [1.61]
:
米国バージョン
:
A: 3/4 - 16 UNF O リングボス; 深さ 15 mm [0.59 in]
欧州バージョン
A: G 1/2 (座ぐり付)または M18 × 1.5 ISO 6149 深さ 15
mm [0.59 in]
B: M10 × 1.5、深さ 16 mm [0.63 in] B: M 10 × 1.5、深さ 16 mm [0.63 in]、
LS: G ポート、 座ぐり付 ¼ または M 12 x 1.5 ISO 6149
LS: 7/16 - 20 UNF O リングボス、深さ 11.5 mm [0.45 in]
深さ 11.5 mm [0.45 in]
BC152886483962ja-001003 • April 2021 37
P301 030
35 [1.38]
Ø44.4 [1.748]
Ø25.4 [1.000]
44 [1.73]
44 [1.73]
47 [1.85]
max. 87 [3.42]
Ø91 [3.58]
51 [2.01]
38 [1.50]
66 [2.60]
64 [2.52]
2.8 [0.110]
min. 7.1 [0.280]
7 [0.28]
45˚
Ø82.3 [3.240]
Ø81.7 [3.217]
57 [2.24]
85 [3.35]
102 [4.02]
44 [1.73]
29 [1.14]
LS
LS
LS
B
A
L
2
L
1
LS
R
L
T P
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
LS ステアリングユニット OSPB, OSPC, OSPF, OSPD, OSPL
OLS 用 OSPL LS / OSQ 用 OSPLX LS
タイプ
L1 mm [in] L2 mm [in]
OSPL/OSPLX 520 197 [7.76] 67.8 [2.67]
OSPL/OSPLX 630 211 [8.31] 82.0 [3.23]
OSPL/OSPLX 800 233 [9.17] 104.0 [4.09]
OSPL 1000 263 [10.35] 134.0 [5.27]
パイロットリリーフバルブ付 OSPL LS
欧州バージョン
:
A: G 1/2 ; 深さ 15 mm [0.59 in] A: 3/4-16 UNF O リングボス、高さ 15 mm [0.59 in] また
米国バージョン
は OVPL 用
:
38 BC152886483962ja-001003 • April 2021
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
LS ステアリングユニット OSPB, OSPC, OSPF, OSPD, OSPL
B: M10 x 1.5, 16 mm [0.63 in] 深さ B: M10 x 1.5, 16 mm [0.63 in] 深さ
LS: G ポート、 座ぐり付 1/4、深さ 11.5 mm [0.45 in] LS: 7/16-20 UNF O リングボス、深さ 11.5 mm [0.45 in]
欧州バージョン
A: OVPL
B: M10 x 1.5, 16 mm [0.63 in] 深さ
LS: G ポート、 座ぐり付 1/4、深さ 11.5 mm [0.45 in]
:
BC152886483962ja-001003 • April 2021 39
150-612.10
35 [1.38]
Ø44.4 [1.748]
Ø44.35 [1.746]
Ø25.4 [1.000]
38 [1.50]
44 [1.73]
47 [1.85]
max. 87 [3.42]
Ø91 [3.58]
51 [2.01]
2.8 [0.110]
min. 7.1 [0.280]
7 [0.28]
45˚
Ø82.3 [3.240]
Ø81.7 [3.217]
57 [2.24]
85 [3.35]
102 [4.02]
44 [1.73]
29 [1.14]
LS
B
A
L
2
L
3
L
1
LS
R
L
T P
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
LS ステアリングユニット OSPB, OSPC, OSPF, OSPD, OSPL
OLS 用 OSPL 1200 LS
タイプ
L1 mm [in] L2 mm [in] L3 mm [in]
OSPL 1200 LS 288 [10.34] 104 [4.09] 52 [2.05]
A: 3/4 - 16 UNF O リングボス、深さ 15 mm [0.59 in]
B: M10 x 1.5, 16 mm [0.63 in] 深さ
LS: 7/16 - 20 UNF O リングボス、深さ 11.5 mm [0.45 in]
OLS 用 OSPL 1200 LS
40 BC152886483962ja-001003 • April 2021
150-685.10
LS
L
Cylinders
PP
P
OVPL,
7 ports
R
OSPL LS
T
テクニカルインフォメーション
OVPL バルブブロック
バージョン
OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
OVPL バルブブロックは、OVPL 取り付け用に用意されている OSPL ステアリングユニットにフランジで
取り付けることができます。
OVPL は、ショックバルブ、サクションバルブ、チェックバルブ、背圧バルブから構成されており、
4・5・7ポートのタイプをご用意しております。7ポートの OVPL は、2個ずつの L と R ポートがあ
るので、2 つのステアリングシリンダを接続可能です。
OVPL, 7 ポート
BC152886483962ja-001003 • April 2021 41
External
connection
Sauer-Danfoss
steering unit
150-628.10
L L
P
PP
P
R R
T T
External
connection
Sauer-Danfoss
steering unit
150-629.10
L
L
L
P
PP
P
R
R
R
T T
テクニカルインフォメーション
OVPL バルブブロック
コード番号・重量
OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
下記の表の OVPL は、次のバルブ機能になります。
•
P ポート側にチェックバルブ
•
ショックバルブ
•
サクションバルブ
OVPL, 5
ポート
OVPL, 7
ポート
バルブブロック コード番号 バルブ設定 重量
接続ポート部
欧州バージョン
P、 T、L、R G 1/2-S
PP: G 1/4-S
OVPL 24 152-1117 5 240 [3480] 2.0 [4.41]
OVPL 28 152-1114 5 280 [4061] 2.0 [4.41]
OVPL 28 152-1116 7 280 [4061] 2.0 [4.41]
**
ポート接続部座ぐり
**
**
ポート数 ショックバルブ
bar [psi]
kg [lb]
下記の表の OVPL は、次のバルブ機能になります。
•
P ポート側にチェックバルブ
•
ショックバルブ
•
42 BC152886483962ja-001003 • April 2021
サクションバルブ
•
中立位置でスタンバイ圧力を低減するバイパス付背圧バルブ。
External
connection
Sauer-Danfoss
steering unit
150-630.10
L L
P
PP
P
R R
T T
External
connection
Danfoss
steering unit
150-631.10
L L
P
PP
P
R R
T T
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
OVPL バルブブロック
OVPL, 5
ポートおよびバイパス付背圧バルブ
バルブブロック コード番号 バルブ設定 重量
接続ポート部
欧州バージョン
P、 T、L、R G 1/2-S
PP: G 1/4-S
OVPL 24 152-1120 5 240 [3480] 2.0 [4.41]
OVPL 28 152-1130 5 280 [4061] 2.0 [4.41]
**
ポート接続部座ぐり
**
**
ポート数 ショックバルブ
bar [psi]
kg [lb]
下記の表の OVPL は、次のバルブ機能になります。
•
P ポート側にチェックバルブ
•
ショックバルブ
•
サクションバルブ
•
バイパス無しの背圧バルブ
、5 ポートおよび背圧バルブ
OVPL
BC152886483962ja-001003 • April 2021 43
External
connection
Danfoss
steering unit
150-632.10
L
L
L
P
PP
P
R
R
R
T T
External
connection
Danfoss
steering unit
150-633.10
L L
P P
R R
T T
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
OVPL バルブブロック
OVPL, 7
ポートおよび背圧バルブ
バルブブロック コード番号 バルブ設定 重量
接続ポート部
欧州バージョン
P、 T、L、R G 1/2 ― S
PP: G 1/4 - S
**
**
OVPL 24 152-1132 5 240 [3480] 2.0 [4.41]
OVPL 28 152-1115 7 280 [4061] 2.0 [4.41]
**
ポート接続部座ぐり
ポート数 ショックバルブ
bar [psi]
kg [lb]
下記の表の OVPL は、次のバルブ機能になります。
•
P ポート側にチェックバルブ
•
ショックバルブ
•
サクションバルブ
ポート
OVPL, 4
44 BC152886483962ja-001003 • April 2021
External
connection
Danfoss
steering unit
150-634.10
L L
P P
R R
T T
テクニカルインフォメーション
OVPL バルブブロック
OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
バルブブロック コード番号 バルブ設定 重量
接続ポート部
米国バージョン
3/4 - 16 UNF
**
O* + S
OVPL 28 152-1133 4 280 [4061] 2.0 [4.41]
*
ポート接続の O リング溝
**
ポート接続部座ぐり
ポート数 ショックバルブ
bar [psi]
kg [lb]
下記の表の OVPL は、次のバルブ機能になります。
•
P ポート側にチェックバルブ
•
ショックバルブ
•
サクションバルブ
•
中立位置でスタンドバイ圧力を低減するバイパス付背圧バルブ。
OVPL, 4
ポートおよびバイパス付背圧バルブ
テクニカルデータ
バルブブロック コード番号 バル
接続ポート部
米国バージョン
3/4 - 16 UNF
**
O* + S
OVPL 28 152-1136 4 280
*
ポート接続の O リング溝
**
ポート接続部座ぐり
ポート数 ショ
重量
ブ設
定
kg [lb]
ック
バル
ブ
bar
[psi]
2.0 [4.41]
[4061
]
共通データ
共通データについては、
一般ステアリングコンポーネント技術情報
BC152886484183 を参照くださ
い。
BC152886483962ja-001003 • April 2021 45
200
150
100
50
0
15
10
5
0
psi bar
152-150.10
0 10 20 30 40 50 60 l/min
∆ p ∆ p
Q
p
Q
p
0 2 4 6 8 10 12 14 16 US gal/min
テクニカルインフォメーション
OVPL バルブブロック
内蔵バルブ機能
OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
以下のデータは、バルブブロックの代表サンプルの測定結果です。
測定には、50°C [122°F] で 21 mm²/s [100 SUS] の粘度の作動油を使用しました。
バルブブロック 最高作動油流量
l/min [US gal/min]
接続ポート部最高圧力
P, PP
bar [psi]
T
bar [psi]
L, R
bar [psi]
OVPL 24 100 [26.42] 190 [2756] 15 [218] 240 [3480]
OVPL 28 100 [26.42] 225 [3263] 15 [218] 280 [4061]
ショックバルブ
ショックバルブは、ステアリングシリンダでの外部の力による衝撃から、バブルブロックおよびステア
リングユニットを保護します。バルブブロックのショックバルブは、L から T 、R から T への差圧を制限
します。
ショックバルブは 10 l/min [2.64 US gal/min] で設定されています。
ショックバルブは直動式ですので、非常に早く反応します。
設定許容範囲: 定格値 +/- 10 bar [145 psi ] 、例: 240 [3480 psi ]+/- 10 bar [145 psi ]。
サクションバルブ
サクションバルブにより作動油が吸入され、ステアリング・シリンダ内のキャビテーションを防止しま
す。正確に吸引するには、背圧バルブがステアリングユニットからタンク配管に取り付けられなければ
なりません。
サクションバルブ能力は、バルブブロックの背圧によって増加可能です。
下記の曲線は、サクションバルブの圧力降下を表します。
チェックバルブ
46 BC152886483962ja-001003 • April 2021
チェックバルブは、ハンドルのジャークからオペレータを保護します。このバルブによって、シリンダ
側高圧でのステアリング時における油のポンプラインへの逆流が防止されます
チェックバルブはバルブブロックの P ポート接続部に取り付けられています。
下記の曲線は、P ポート接続部のチェックバルブの圧力降下を表します。
60
50
40
30
20
10
0
4
3
2
1
0
psi bar
152-152.10
0 10 20 30 40 50 60 70 80 90 100 110 l/min
∆ p ∆ p
Q
p
Q
p
0 2 4 6 8 10 12 14 16 18 20 22 24 26 28 US gal/min
300
250
200
150
100
50
0
20
15
10
5
0
psi bar
152-151.10
0 10 20 30 40 50 60 70 80 90 100 l/min
∆ p ∆ p
Q
p
Q
p
0 2.5 5 7.5 10 12.5 15 17.5 20 22.5 25 US gal/min
300
250
200
150
100
50
0
20
15
10
5
0
psi bar
152-178.10
0 10 20 30 40 50 60 70 80 90 100 l/min
∆ p ∆ p
Q
p
Q
p
0 2.5 5 7.5 10 12.5 15 17.5 20 22.5 25 US gal/min
テクニカルインフォメーション
OVPL バルブブロック
OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
背圧バルブ
背圧バルブは、サクションバルブの能力を増加します。
下記の曲線は、バイパス無しの背圧バルブの圧力降下を表します。
下記の曲線は、バイパス付背圧バルブの圧力降下を表します。
BC152886483962ja-001003 • April 2021 47
152-149.10
92 [3.62]
44 [1.73]
29 [1.14]
102 [4.02]
28 [1.10]
16 [0.63]
51 [2.01]
95 [3.74]
44 [1.73]
B
X
Y
テクニカルインフォメーション
OVPL バルブブロック
取付
寸法
OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
バルブブロックの P ポート接続部は、ステアリングユニットの P ポート接続部に配置する必要がありま
すので、OVPL は、ステアリングユニットの位置決め穴に合わせて、ピン位置が設けられています。
バルブブロックは、2つの取付けねじと、ステアリングユニットに設けられた 4 つの O- リングを含め
て供給されます。
締付トルク 65 ± 5 N•m [575 ± 44 lbf•in] 。座ぐりのないフラットポートフランジ付ステアリングユニット
のみに OVPL ブロックの取付が可能です。
OVPL, 5 ポート
欧州バージョン
P、 T、L、および R
G ポート、 座ぐり付 1/2
深さ 15 mm [0.59 in]
PP: G ポート、 座ぐり付 1/4
深さ 11,5 mm [0.45 in]
X: 30,2 +0,2
Y: 21,3 +/- 0,2
OVPL, 4 ポート(PP なし)
米国バージョン
P、 T、L、および R:
3/4-16 UNF O リングボス
深さ 15 mm [0.59 in]
X: 30.2 +0.2
B: OVPL には、あらかじめ位置決めピン装着済み
:
:
48 BC152886483962ja-001003 • April 2021

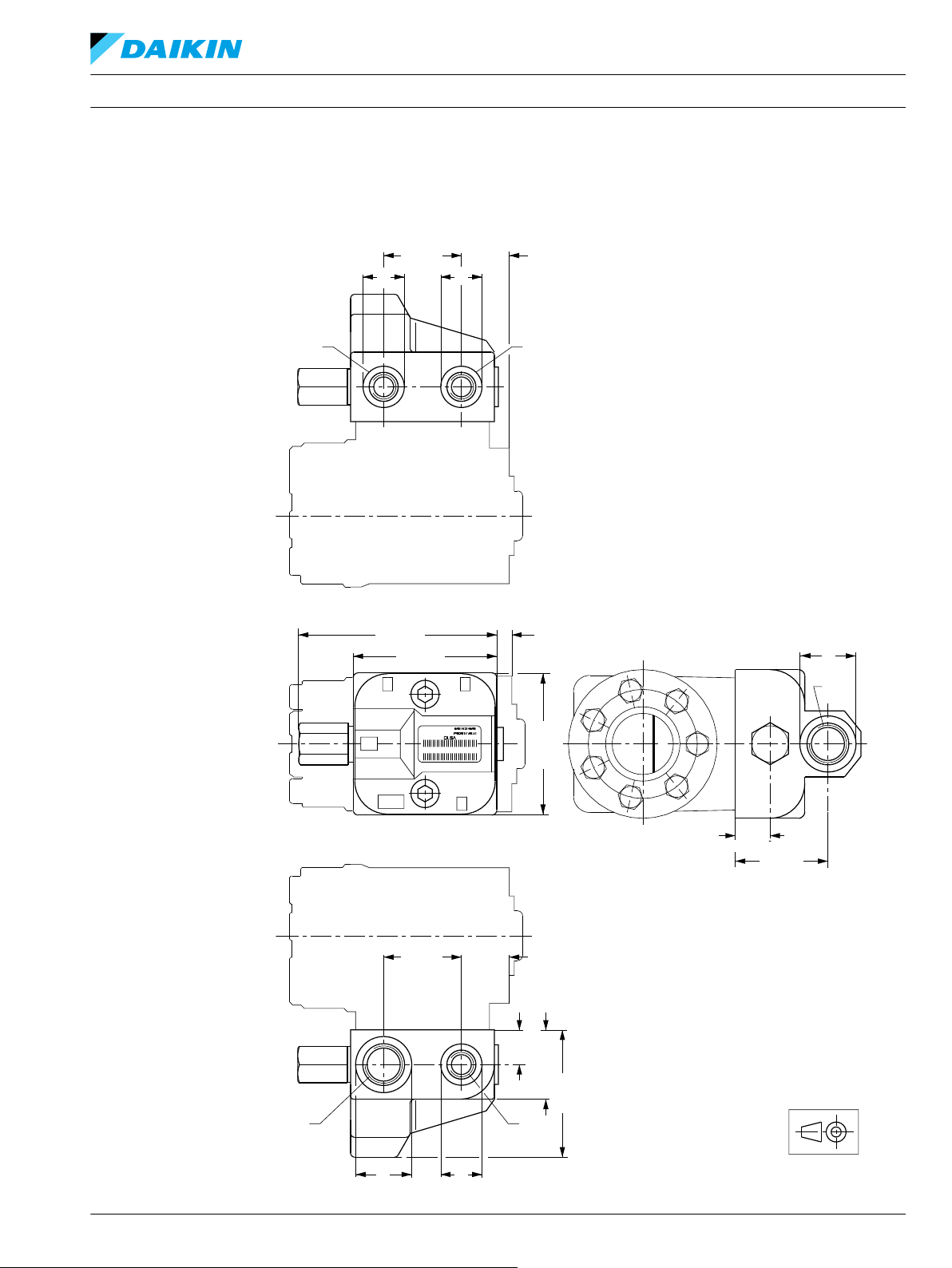

152-148.10
29 [1.14]
92 [3.62]
28 [1.10]
50 [1.97]
102 [4.02]
92 [3.62]
51 [2.01]
16 [0.63]
21.5 [0.85]
44 [1.73]
44 [1.73]
Y
X
X
B
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
OVPL バルブブロック
OVPL, 7 ポート
欧州バージョン
P、 T、2xL、および2 xR:
G ポート、 座ぐり付 1/2
深さ 15 mm [0.59 in]
PP: G ポート、 座ぐり付 1/4
深さ 11.5 mm [0.45 in]
X: 30.2 +0.2
Y: 21.3 +/- 0.2
B: OVPL には、あらかじめ位置決めピン装着済み
:
BC152886483962ja-001003 • April 2021 49
150-635.10
L L
P P
R R
T T
テクニカルインフォメーション
OVR アングルブロック
バージョン
OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
OVR アングルブロックは、パイプやホース配管を、ステアリングユニットのコラム軸と平行に取付けな
ければならないなど、スペースに制限があるアプリケーションのために設計されています。
バルブブロックは、 OSPB, OSPC, OSPD, OSPF, OSPQ, OSPL ステアリングユニットにフランジで取り付け
ることができます。ステアリングユニットのポート周辺にスポットフェイスはありません。
アングルブロックを使用して、アングルおよびスイベル接続を行います。またパイプの曲げが不要にな
ります。
OVR 接続部はステアリングホイールから離れて配置されます(寸法(51 ページ)参照)。
OVR
コード番号・重量
取付
OVR は、バルブ機能を内蔵していません。
アングルブロ
ック
OVR 152-0201 2.0 [4.41]
コード番号 重量
接続ポート部
欧州バージョン
P、 T、L、R G 1/2
S**
kg [lb]
S**: ポート接続部座ぐり
バルブブロックは、2つの取付ネジと、ステアリングユニットに設けられた 4 つの O- リングを含めて
供給されます。
締付トルク 65±5 N ・m [575 ±44.3 lbf/in] 。OVR は、座ぐりのないフラットポートフランジ付ステアリ
ングユニットのみに取付可能です。
他のネジ穴またはバルブが取り付けられている OVR ブロックについては、ダンフォスまで お問い合わ
せください。
50 BC152886483962ja-001003 • April 2021
91 [3.58]
2.5 [0.098] max.
140 [5.51]
Ø29.4 [1.158]
Ø29.0 [1.143]
38 [1.50]
106 [4.17]
15 [0.59]
r
max. 0.5 [0.20]
100 [3.94]
152-31.10
46 [1.81]
25 [0.98]
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
OVR アングルブロック
寸法
OVR
欧州バージョン :
P、 T、L、および R
G 1/2、深さ 15 mm [0.59 in]
BC152886483962ja-001003 • April 2021 51
テクニカルインフォメーション
OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
OLSA 、OLS 、OLSP プライオリティバルブ
バージョン
ダンフォス プライオリティバルブは、ロードセンシング・ステアリングユニットを備えたステアリング
ユニットに内蔵されます。このユニットでは、ステアリングは常に最優先にされます。
静的ロードセンシング・プライオリティバルブ
静的ロードセンシング・ステアリングユニットには、静的ロードセンシング・プライオリティバルブが必
要です。静的ステアリングユニットでは、ステアリングユニットがニュートラル位置にある場合、LS 接
続部に作動油が流れません。
動的ロードセンシング・プライオリティバルブ
動的ロードセンシング・ステアリングユニットには、動的ロードセンシング・プライオリティバルブが必
要です。動的ステアリングユニットでは、ステアリングユニットがニュートラル位置にある場合でも、
プライオリティバルブからステアリングユニットまで LS 接続部に常に作動油が流れます。
ポート:
P = ポンプ
CF = 制御流量(優先作動油流量)
EF = 過流量
L = 左
R = 右
T = タンク
LS = ロードセンシング
PP = パイロット圧
52 BC152886483962ja-001003 • April 2021
152B135.11
CF T R R L L
LS
T EF P
152B170.11
CF T R R L L
LS
T
B
A
C
EF P
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
OLSA、 OLS、OLSP プライオリティバルブ

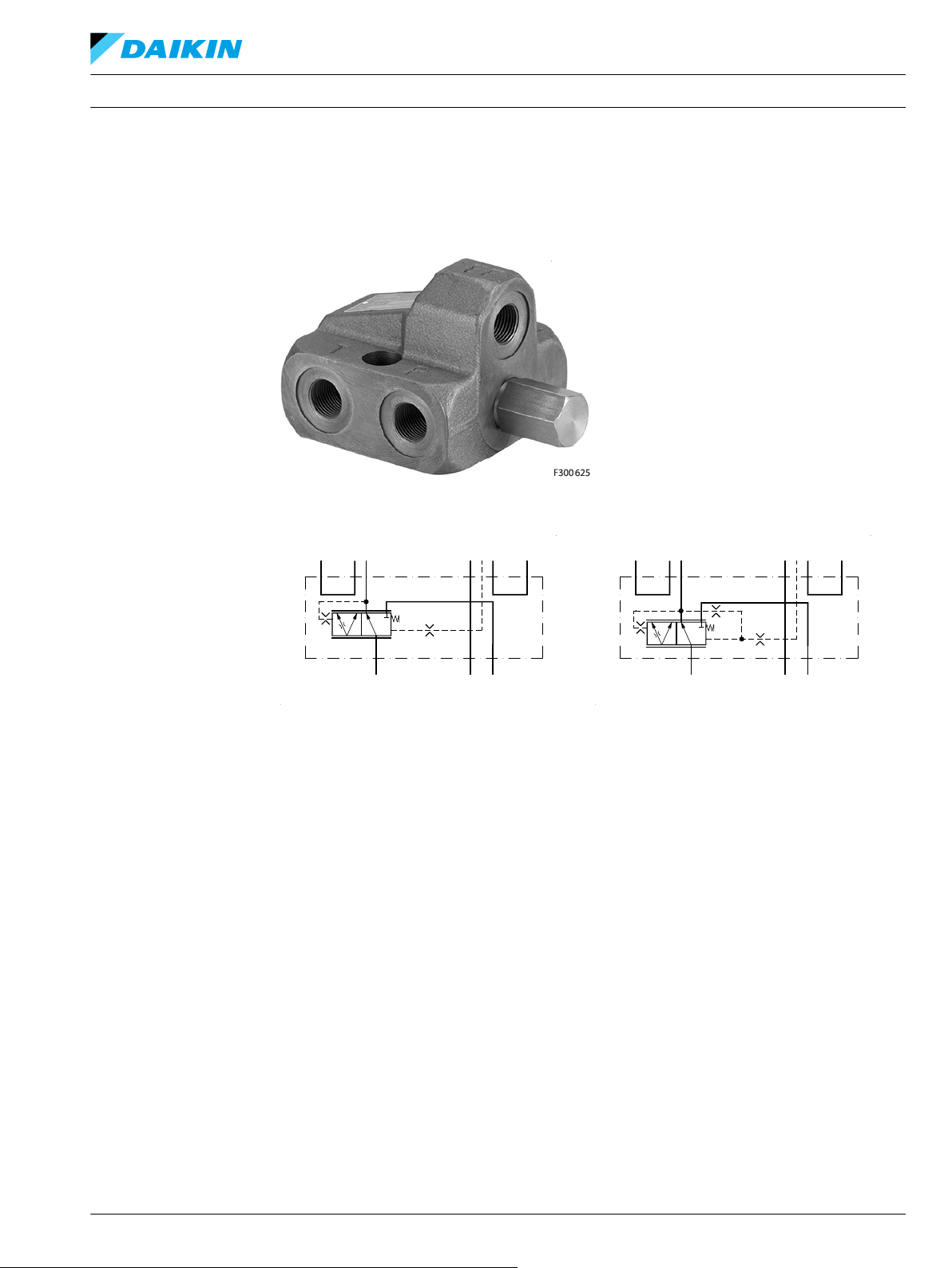

OLSA 40/80
OLSA 40 および OLSA 80 「フランジオン」プライオリティバルブは、ロードセンシング・ステアリング
ユニットに使用され、OSPC LS (OLSA)ステアリングユニットに取付けられます。
OLSA
静的
OLSA
動的
A: PP-制動オリフィス
B: LS - オリフィス
C: 動的 - オリフィス
BC152886483962ja-001003 • April 2021 53
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
OLSA、 OLS、OLSP プライオリティバルブ
OLS 40/80 および OLS 120:
OLS 40, OLS 80 および OLS 120 「インライン」プライオリティバルブは、OSPB LS , OSPC LS, OSPF LS,
OSPD LS, OSPU LS , OSPL LS ステアリングユニットと別置で使用されます。
OLS 40/80 OLS 120
OLS
静的
OLS
動的
54 BC152886483962ja-001003 • April 2021
152B137.11
CF EF LS
PP
T P
テクニカルインフォメーション
OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
OLSA、 OLS、OLSP プライオリティバルブ

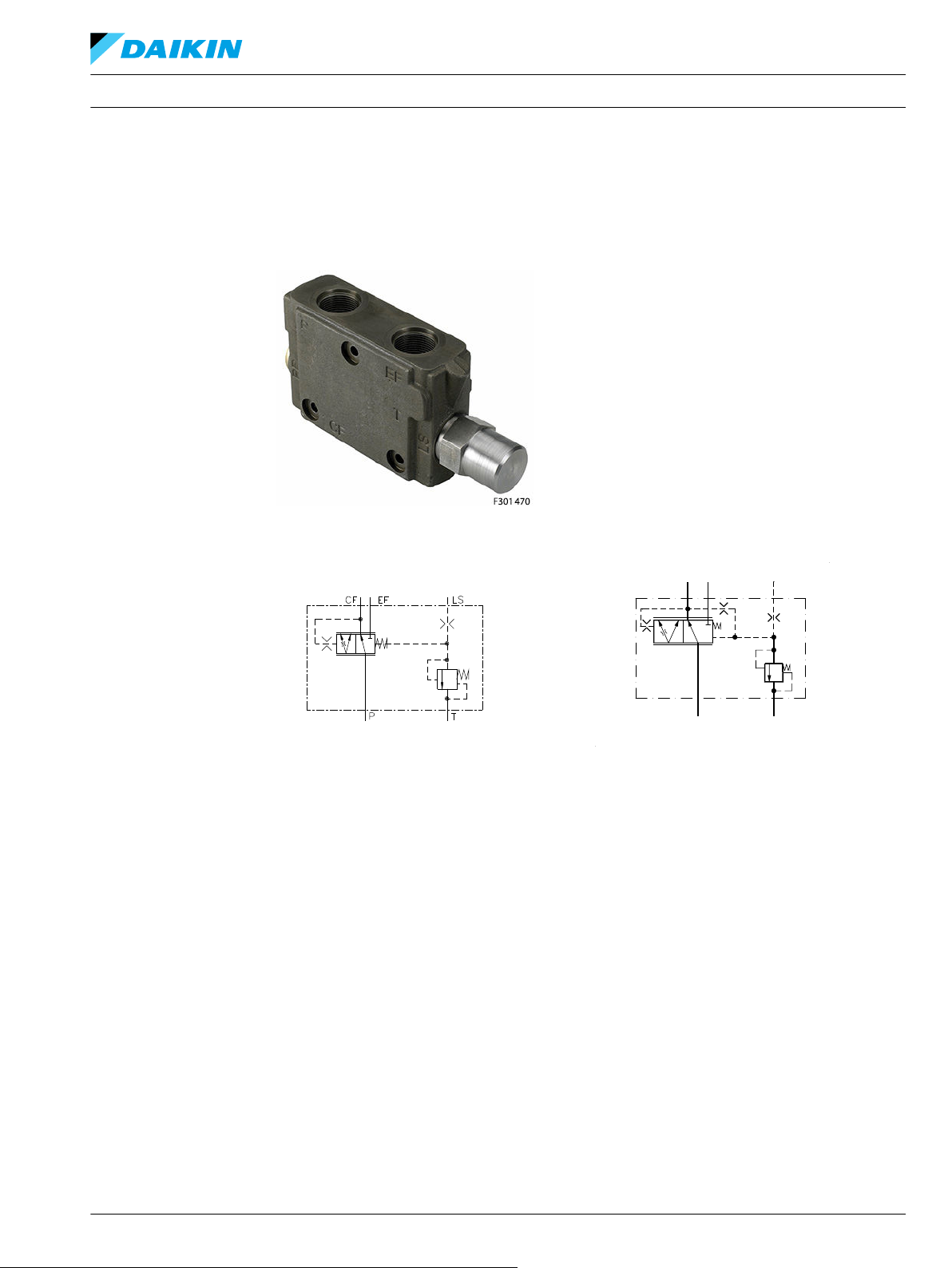

OLS 160
OLS 160 「インライン」プライオリティバルブは、 OSPB LS 、OSPC LS 、 OSPF LS 、OSPD LS 、 OSPU LS
、OSPL LS ステアリングユニットとともにロードセンシングステアリングシステムで使用されます。
OLS 160
OLS
静的
OLS
動的
OLS 160 はパイロットリリーフバルブを装備しなくても使用可能です。
BC152886483962ja-001003 • April 2021 55
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
OLSA、 OLS、OLSP プライオリティバルブ
OLSP 80
プライオリティバルブ OLSP 80 は、例としてダンフォス SNP ギアポンプと最大流量が 80 l/min 以下の
ロードセンシングステアリングユニット OSPBLS, OSPCLS, OSPFLS, OSPDLS, OSPULS に接続して使用さ
れます。
OLSP 80 プライオリティバルブは、35 型角型フランジ(プライオリティバルブをポンプに固定するため
の 4×M6 ボルト穴が 35mm ピッチ円直径)で吐出ポートに接続されます。
OLSP
OLS 80
静的
OLS 80
動的
56 BC152886483962ja-001003 • April 2021
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
OLSA、 OLS、OLSP プライオリティバルブ
OLS 320
OLS320 「インライン」プライオリティバルブは 320L/min 以下のポンプ流量で, OSPBLS, OSPCLS,
OSPFLS, OSPDLS, OSPULS および OSPLLS と併せてロードセンシングステアリングシステムで使用され
ます。
OLS 320
静的
OLS 320
動的
BC152886483962ja-001003 • April 2021 57
P301 025
EF
EF
L
R
Ps
Ts
LS
LS
P
P
OLS 320
T
CL CR
EHPS
type 0
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
OLSA 、OLS 、OLSP プライオリティバルブ
パイロットリリーフバルブなし OLS 320
OLS 320 はパイロットリリーフバルブなしでも使用可能です。
EHPS ステアリングバルブは、プライオリティバルブを内蔵しています。ただし、EHPS システムポンプ
最大流量 120L/min の場合、およびポンプ流量 120L/min から 320L/min の場合、EHPS と OLS320 の組
合せにより装置をコンパクトにすることが可能になり、単独機器と比較して配管および据付コストを削
減できます。OLS 320 の詳細については、 PVE
ルブと
OSPCX CN
ステアリングホイール技術情報
電気アクチュエータモジュール付
EHPS
BC152886484652 を参照してください。
ステアリングバ
58 BC152886483962ja-001003 • April 2021
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
OLSA 、OLS 、OLSP プライオリティバルブ
システムサイジング
ステアリングユニットのポンプは、アイドル運転中であっても、ステアリングおよび作業機ともに満足
な性能が得られるようにサイズが決められています。
プライオリティバルブを選定する前に、以下について検討をお願いします。
•
ステアリングユニットのタイプ(静的 LS、動的 LS または動的 OSPF LS)
•
ステアリングユニットの押しのけ容積
•
ポンプ流量
•
エネルギー最適化、初期ステアリング反応時間および安定度に対する用途要件。これらはすべて、
コントロールスプリング圧の選定を左右します。
•
プライオリティバルブを内部 PP (パイロット圧)接続にすべきかまたは外部 PP 接続にすべきかに
ついては、プライオリティバルブの CF (制御流量)ポートとステアリングユニットの P ポート間の
ポンプ配管における圧力低下によります。通常のホースおよびチューブ寸法ならびにプライオリテ
ィバルブとステアリングユニット間の距離が 5m 未満である場合、内部 PP 接続のプライオリティバ
ルブを選定します。
以下のリストでは、上記ダンフォスステアリングユニットとの接続に最もよく使用されるプライオリテ
ィバルブのコード番号を示します。静的 OLS 160 を除く、コード番号表中のすべてのプライオリティバ
ルブは内部 PP 接続です。コード番号表中の静的 OLS 160 はすべて外部 PP 接続です。
コード番号・重量
静的ロードセンシング・ステアリングユニット用 OLS ・OLSA 静的プライオリティバルブ
OLSA 40 / 静的 OLSA 80
静的
プライオリティ
バルブ
OLSA 40 152B0001 - 4 [58] 2.1 [4.63]
OLSA 40 152B0002 152B0122 7 [101.5] 2.1 [4.63]
OLSA 40 152B0003 152B0124 10 [145] 2.1 [4.63]
OLSA 80 152B0016 152B0019 4 [58] 2.1 [4.63]
OLSA 80 152B0017 152B0020 7 [101.5] 2.1 [4.63]
OLSA80 152B0015 152B0125 10 [145] 2.1 [4.63]
コード番号 制御バネ
接続ポート部
欧州バージョン
T、 R、L: G 3/8
P、 EF: G 1/2
米国バージョン
T、 R、L: 9/16 - 18 UNF
P、 EF: 7/8 - 14 UNF
圧力
bar [psi]
重量
kg [lb]
静的 OLS 40 / 静的 OLS 80
プライオリティ
バルブ
OLS 40 152B0231 152B0237 4 [58] 1.0 [2.2]
OLS 40 152B0232 152B0238 7 [101.5] 1.0 [2.2]
OLS 40 152B0233 152B0253 10 [145] 1.0 [2.2]
OLS 80 152B0261 152B0267 4 [58] 1.0 [2.2]
コード番号 制御バネ
接続ポート部
欧州バージョン
LS: G 1/4
P, EF, CF: G 1/2
米国バージョン
LS: 7/16 - 20 UNF
CF: 3/4 - 16 UNF
P、 EF: 7/8 - 14 UNF
圧力
bar [psi]
重量
kg [lb]
BC152886483962ja-001003 • April 2021 59
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
OLSA 、OLS 、OLSP プライオリティバルブ
静的 OLS 40 / 静的 OLS 80 (続き)
プライオリティ
バルブ
OLS 80 152B0262 152B0268 7 [101.5] 1.0 [2.2]
OLS 80 152B0263 152B0280 10 [145] 1.0 [2.2]
コード番号 制御バネ
接続ポート部
欧州バージョン
LS: G 1/4
P, EF, CF: G 1/2
米国バージョン
LS: 7/16 - 20 UNF
CF: 3/4 - 16 UNF
P、 EF: 7/8 - 14 UNF
圧力
bar [psi]
重量
kg [lb]
静的ロードセンシング・ステアリングユニット用 OLS・ OLSA 静的プライオリティバルブ
OLS 120 静的
プライオリティ
バルブ
OLS 120 152B2232 152B2238 7 [101.5] 2.1 [4.63]
OLS 120 152B2233 152B2239 10 [145] 2.1 [4.63]
コード番号 制御バネ
接続ポート部
欧州バージョン
LS: G 1/4
CF: G 1/2
P、 EF: G 3/4
米国バージョン
LS: 7/16 -20 UNF
CF: 3/4 - 16 UNF
P、 EF: 1 1/16 - 12 UNF
圧力
bar [psi]
重量
kg [lb]
OLS 160 スタティック
プライオリティ
バルブ
OLS 160 152B1005 152B1085 7 [101.5] 170 [2465] 4.4 [9.7]
OLS 160 152B1006 152B1086 10 [145] 170 [2465] 4.4 [9.7]
コード番号 コントロー
接続ポート部
欧州バージョン
LS, PP, T: G 1/4
CF: G 1/2
P、 EF: G 3/4
米国バージョン
LS, PP, T: 7/16 -20 UNF
CF: 3/4 - 16 UNF
P、 EF: 1 1/16 - 12 UNF
ル
スプリング
圧力
bar [psi]
パイロット
圧
リリーフバ
ルブ
bar [psi]
重量
kg [lb]
動的ロードセンシング・ステアリングユニット用 OLS・ OLSA 動的プライオリティバルブ
OSPC LS 用動的 OLSA 40 / 動的 OLSA 80
動的
プライオリティ
バルブ
OLSA 40 152B8001 - 4 [58] 2.1 [4.63]
OLSA 40 152B8041 152B8042 7 [101.5] 2.1 [4.63]
OLSA 40 152B8046 152B8043 10 [145] 2.1 [4.63]
OLSA 80 152B8047 - 4 [58] 2.1 [4.63]
コード番号 制御バネ
接続ポート部
欧州バージョン
T、 R、L: G 3/8
P/EF: G 1/2
米国バージョン
T、 R、L: 9/16 - 18 UNF
P/EF: 7/8 - 14 UNF
圧力
bar [psi]
重量
kg [lb]
60 BC152886483962ja-001003 • April 2021
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
OLSA 、OLS 、OLSP プライオリティバルブ
動的 OSPC LS 用動的 OLSA 40 / 動的 OLSA 80 (続き)
プライオリティ
バルブ
OLSA 80 152B8048 152B8044 7 [101.5] 2.1 [4.63]
OLSA 80 152B8049 152B8045 10 [145] 2.1 [4.63]
コード番号 制御バネ
接続ポート部
欧州バージョン
T、 R、L: G 3/8
P/EF: G 1/2
米国バージョン
T、 R、L: 9/16 - 18 UNF
P/EF: 7/8 - 14 UNF
圧力
bar [psi]
重量
kg [lb]
動的ロードセンシング・ステアリングユニット用 OLS・ OLSA 動的プライオリティバルブ
動的 OSPB 、OSPC、OSPD および OSPL LS 用動的 OLS 40 / 動的 OLS 80
プライオリティ
バルブ
OLS 40 152B8231 - 4 [58] 1.0 [2.20]
OLS 40 152B8232 152B8253 7 [101.5] 1.0 [2.20]
OLS 40 152B8233 152B8254 10 [145] 1.0 [2.20]
OLS 80 152B8261 - 4 [58] 1.0 [2.20]
OLS 80 152B8256 152B8268 7 [101.5] 1.0 [2.20]
OLS 80 152B8257 152B8260 10 [145] 1.0 [2.20]
コード番号 制御バネ
接続ポート部
欧州バージョン
LS: G 1/4
P, EF, CF: G 1/2
米国バージョン
LS: 7/16 - 20 UNF
CF: 3/4 - 16 UNF
P、 EF: 7/8 - 14 UNF
圧力
bar [psi]
重量
kg [lb]
動的 OSPB 、OSPC、OSPD および OSPL LS 用低圧力低下 (P-EF) スプール付き動的 OLS 80
プライオリティ
バルブ
OLS 80 152B8259 7 [101.5] 1.0 [2.20]
コード番号 制御バネ
接続ポート部
欧州バージョン
LS: G 1/4
P, EF, CF: G 1/2
圧力
bar [psi]
重量
kg [lb]
動的 OSPB 、OSPC、OSPD および OSPL LS 用動的 OLS120
プライオリティ
バルブ
OLS 120 152B8132 152B8143 7 [101.5] 2.1 [4.63]
OLS 120 152B8133 152B8144 10 [145] 2.1 [4.63]
コード番号 制御バネ
接続ポート部
欧州バージョン
LS: G 1/4
CF: G 1/2
P、 EF: G 3/4
米国バージョン
LS: 7/16 -20 UNF
CF: ¾ - 16 UNF
P、 EF: 1 1/16 - 12 UNF
圧力
bar [psi]
重量
kg [lb]
BC152886483962ja-001003 • April 2021 61
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
OLSA 、OLS 、OLSP プライオリティバルブ
動的 OSPB 、OSPC、OSPD および OSPL LS 用動的 OLS 160
プライオリティ
バルブ
OLS 160 152B8159 152B8154 7 [101.5] 170 [2465] 4.4 [9.7]
OLS 160 152B8160 152B8155 10 [145] 170 [2465] 4.4 [9.7]
OLS 160 152B8105 - 12 [174] 170 [2465] 4.4 [9.7]
OLS 160 152B8161 152B8156 7 [101.5] 210 [3045] 4.4 [9.7]
OLS 160 152B8162 152B8157 10 [145] 210 [3045] 4.4 [9.7]
コード番号 コントロー
接続ポート部
欧州バージョン
LS, T: G 1/4
CF: G 1/2
P、 EF: G 3/4
米国バージョン
LS, T: 1/16 -20 UNF
CF: 3/4 - 16 UNF
P、 EF: 1 1/16 - 12 UNF
ル
スプリング
圧力
bar [psi]
パイロット
圧
リリーフバ
ルブ
bar [psi]
重量
kg [lb]
OSPF LS / OSPU LS 動的ロードセンシング・ステアリングユニット用 OLS 動的プライオリティバルブ
動的 OLS 40 / 動的 OLS 80
プライオリティ
バルブ
OLS 40 152B8031 10 [145] 1.0 [2.20]
OLS 80 152B8258 7 [101.5] 1.0 [2.20]
コード番号 制御バネ
接続ポート部
欧州バージョン
LS: G 1/4
P, EF, CF: G 1/2
圧力
bar [psi]
重量
kg [lb]
OLS 120 動的
プライオリティ
バルブ
OLS 120 152B8147 7 [101.5] 2.1 [4.63]
コード番号 制御バネ
接続ポート部
欧州バージョン
LS: G 1/4, CF: G 1/2
P, EF, CF: G 3/4
圧力
bar [psi]
重量
kg [lb]
OLS 160 動的
プライオリティ
バルブ
OLS 160 152B8158 7 [101.5]
OLS 160 152B8113 10 [145]
コード番号 コントロール
接続ポート部
欧州バージョン
LS: G 1/4, CF: G 1/2
P, EF, CF: G 3/4
スプリング
圧力
bar [psi]
パイロット圧力
リリーフバルブ
bar [psi]
なし
なし
重量
kg [lb]
4.4 [9.7]
4.4 [9.7]
62 BC152886483962ja-001003 • April 2021
テクニカルインフォメーション
OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
OLSA 、OLS 、OLSP プライオリティバルブ
静的・動的 OLSP
プライオリティバルブ コード番号 制御バネ
圧力
bar [psi]
OLSP 80 静的
OLSP 80 動的
OSPF および OSPU 用 OLSP 80
動的
接続ポート部
欧州バージョン
LS: G¼
CF: G 3/8
EF: G ½
152B5002 4 [58] 1.0 [2.2]
152B5200 7 [101.5] 1.0 [2.2]
152B5201 7 [101.5] 1.0 [2.2]
重量
kg [lb]
パイロット圧リリーフバルブを備えた OLS 320 動的インライン/スタンドアロン(黒色塗装)
プライオリテ
ィバルブ
OLS 320 11006593 7 [101.5] 170 [2465] 5.9 [13.0]
コード番号 制御バネ圧
接続ポート部
欧州バージョン
LS, T: G¼
CF: G ½
P、 EF: G 1
bar [psi]
パイロット
圧
リリーフバル
ブ
bar [psi]
重量
kg [lb]
パイロット圧リリーフバルブを備えていない OLS 320 動的インライン/スタンドアロン(黒色塗装)
プライオリティ
バルブ
OLS 320 11007475 10 [145] 5.9 [13.0]
EHPS 用 OLS 320 につきましては、PVE
OSPCX CN
ステアリングホイール技術情報
コード番号 制御バネ
接続ポート部
米国バージョン
LS: 7/16 - 20 UNF
CF: 11/16 - 12 UN
P、 EF: 15/16 - 12 UN
電気アクチュエータモジュール付き
圧力
bar [psi]
EHPS
BC152886484652 をご覧ください。
重量
kg [lb]
ステアリングバルブと
異なるポート接続部、異なるコントロールスプリング圧および/または異なる PP 接続を必要とされる
場合は、
システムサイジング
(59 ページ)をご確認いただき、ご希望の仕様にチェックを入れ、ダン
フォスまでお問い合わせください。
BC152886483962ja-001003 • April 2021 63
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
OLSA 、OLS 、OLSP プライオリティバルブ
仕様表: カタログ番号のないダンフォスプライオリティバルブ
貴社の用途 社名 車輌 見込み数量(個/ 年) 記入者 記入日
アプリケー
ション
プライオリ
ティバルブ -
タイプ
ロードセン
シング方式
スプール方式標準 低圧力降下、P-EF(動的 OLS/OLSA 80 のみ) CF の遮断なし(EHPS 上のフランジ用 OLS 320 のみ)
制御バネ圧
(bar)
PP
接続
OLSA
接続ポート
OLS 40/80
接続ポート
アイドル運転時の OLS/OLSA へのポンプ流量、l/min [USgal/min] 最高エンジン回転時の OLS/OLSA へのポンプ流量、l/min [USgal/
min]
OLSA 40 OLSA 80 OLS 40 OLS 80 OLS 120 OLS 160 OLSP 80
静的 動的 OSPF および OSPU ステアリングユニット用動的
4 (OLS 80, 120, 160, OLSP 80 の み)5.5 (OLS/OLSA 40/80 のみ)
内部 外部 (OLSP なし )
G: P、 EF: G½ - S**
T、 L、R: G3/8 - S**
P、 CF、EF: G½ - S**
G: LS: G½ - S**
Metric 1: P、 EF、T、L、R:
M18 • 1.5 -O*** +S**
P、 EF: M22 • 1.5 - O*** +S**
Metric: CF: M18 • 1.5 - O*** +S**
LS: M12 • 1.5 - O*** +S**
7 10
Metric 2: P、 EF: M22 • 1.5 -
O*** +S**
T、 L、R: M18 • 1.5 - O*** +S**
P、 EF: 7/8 - 14 UNF - O***
UNF: CF: 3/4 - 16 UNF - O***
LS: 7/16 - 20 UNF - O***
12 (OLS 160 のみ) 16 (OLS 160 の
み )
UNF: P、 EF: 7/8 - 14 UNF - O***
T、 L、R : 9/16 - 18 UNF - O***
OLS 320 インラ
イン型
OLS 120
接続ポート
OLS 160
接続ポート
OLSP 80
接続ポート
インライン
OLS320
接続ポート
RV-bar
OLS 160
OLS 320
ユニット黒
色塗装
P、 EF: G¾ - S**
G: CF: G½ - S**
LS, PP: G¼ - S**
P、 EF: G¾ - S**
G 1: CF: G½ - S**
LS, PP, T: G¼ - S**
EF: G½ - S**
G: CF: G3/8 - S**
LS: G¼ - S**
P、 EF: G1 - S**
G: CF: G½ - S**
LS, PP: G¼ - S**
80 90 100 110 120 140 170 190 200 210
あり なし
P、 EF: G1 - S**
G 2: CF: G¾ - S**
LS, PP, T: G¼ - S**
P、 EF: M27 • 2 - O*** +S**
Metric: CF: M18 • 1.5 - O*** +S**
LS: M12 • 1.5 - O*** +S**
P、 EF: 11/16 - 12 UN - O***
UNF 1: CF: 3/4 - 16 UNF - O***
LS, PP, T: 7/16 - 20 UNF - O***
EF: M22 • 1.5 - S**
Metric: CF: M18 • 1.5 - S**
LS: M12 • 1.5 - S**
P、 EF: 1 5/16 - 12 UN - O***
UNF 1: CF: 3/4 - 16 UNF - O***
LS, PP, T: 7/16 - 20 UNF - O***
P、 EF: 11/16 - 14 UNF - O***
UNF: CF: 3/4 - 16 UNF - O***
LS: 7/16 - 20 UNF - O***
P, EF:15/16 - 12 UN - O***
UNF 2: CF: 7/8 - 14 UNF - O***
LS, PP, T: 7/16 - 20 UNF - O***
EF: 7/8 - 14 UNF - O***
UNF: CF: 3/4 - 16 UNF - O***
LS : 7/16 - 20 UNF - O***
P、 EF: 1 5/16 - 12 UN - O***
UNF 2: CF: 1 1/16 - 12 UNF - O***
LS, PP, T: 7/16 - 20 UNF - O***
その他の設定 リリーフバルブなし
bar
64 BC152886483962ja-001003 • April 2021
テクニカルインフォメーション
OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
OLSA 、OLS 、OLSP プライオリティバルブ
ポート: 外部 PP 接続の場合のみ、PP ポートは設定されます。T ポートは、一体型パイロットリリーフバ
ルブ(RV )備えた OLS 160 および OLS 320 の場合のみ設定されます。
O *: ポート接続部 O リング溝
S**: ポート接続部座ぐり
別仕様を指定する別の方法は、現行コード番号を提示し、基本ステアリングユニットにおいて実施を希
望される変更を追加することです。
基本ステアリングユニットのコード番号: __________________________________________________
変更要求 : _______________________________________________________________________
テクニカルデータ
接続部最高圧力
プライオリ
ティバルブ
OLSA 40 40 [10.57] 250 [3625] 240 [3480] 280 [4061] 240 [3480] 20 [290] - OLSA 80 80 [21.13] 250 [3625] 240 [3480] 280 [4061] 240 [3480] 20 [290] - OLS 40 40 [10.57] 280 [4061] 240 [3480] - - 240 [3480] - - 210 [3045]
OLS 80 80 [21.13] 280 [4061] 240 [3480] - - 240 [3480] - - 210 [3045]
OLS 120 120 [31.70] 300 [4351] 240 [3480] - - 240 [3480] - - 210 [3045]
OLS 160 160 [42.27] 350 [5076] 240 [3480] - - 240 [3480] 15 [217] 210 [3045]
OLSP 80 80 [21.13] 280 [4061] 240 [3480] - - 240 [3480] - - - OLS 320 320 [84.54] 300 [4351] 280 [4061] - - 280 [4061] 40 [580] 280 [4061]
Pポート接
続部への定
格流量
l/min [US
gal/min]
各ポート接続部最高圧力
P、 EF:
bar [psi] bar [psi] bar [psi] bar [psi] bar [psi] bar [psi]
CF L, R LS T PP
プライオリティバルブ圧力降下
本データは、生産からのプライオリティバルブの代表的サンプルにおける測定に基づいています。測定
には、50°C [122°F] で 21 mm50/s [102 SUS] の粘度の作動油が使用されました。測定は、LS 接続部の圧力
が 0 (ステアリング装置はニュートラル位置)の時に実施されました。EF 接続部の圧力が実効制御バネ
圧より高い場合は、最小曲線が適用されます。EF 接続部の圧力が 0 の場合は、4、7 、10 または 12 bar
[58、 101、145 または 174 psi] の制御バネ圧曲線が適用されます。
BC152886483962ja-001003 • April 2021 65
200
175
150
125
100
75
50
25
0
14
12
10
8
6
4
2
0
psi bar
152B139.11
0 5 10 15 20 25 30 35 40 l/min
P-EF P-EF
Q
p
Q
p
0 1 2 3 4 5 6 7 8 9 10 US gal/min
4 bar
58 psi
7 bar
102 psi
10 bar
145 psi
min
psi bar
0 10 20 30 40 50 60 70 80 l/min
0 2 4 6 8 10 12 14 16 18 20 US gal/min
10 bar
145 psi
7 bar
102 psi
4 bar
58 psi
min.
152B80.11
225
200
175
150
125
100
75
50
25
0
16
14
12
10
8
6
4
2
0
P-EF P-EF
Q
p
Q
p
テクニカルインフォメーション
OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
OLSA 、OLS 、OLSP プライオリティバルブ
静的プライオリティバルブ圧力降下 P-EF
OLSA/OLS 40
OLSA/OLS 80
66 BC152886483962ja-001003 • April 2021
225
200
175
150
125
100
75
50
25
0
16
14
12
10
8
6
4
2
0
psi bar
152B165.11
0 10 20 30 40 50 60 70 80 90 100 110 120 l/min
P-EF P-EF
Q
p
Q
p
0 5 10 15 20 25 30 US gal/min
7 bar
102 psi
10 bar
145 psi
min
275
250
225
200
175
150
125
100
75
50
25
0
20
18
16
14
12
10
8
6
4
2
0
psi bar
152B166.10
0 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 l/min
P-EF P-EF
Q
p
Q
p
0 5 10 15 20 25 30 35 40 US gal/min
7 bar
102 psi
10 bar
145 psi
12 bar
174 psi
min
テクニカルインフォメーション
OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
OLSA 、OLS 、OLSP プライオリティバルブ
OLS 120
OLS 160
BC152886483962ja-001003 • April 2021 67
225
200
175
150
125
100
75
50
25
0
16
14
12
10
8
6
4
2
0
psi bar
152B174.10
0 5 10 15 20 25 30 35 40 l/min
P-EF P-EF
Q
p
Q
p
0 1 2 3 4 5 6 7 8 9 10 US gal/min
7 bar
102 psi
10 bar
145 psi
4 bar
58 psi
min
275
250
225
200
175
150
125
100
75
50
25
0
20
18
16
14
12
10
8
6
4
2
0
psi bar
152B175.10
0 10 20 30 40 50 60 70 80 l/min
P-EF P-EF
Q
p
Q
p
0 2 4 6 8 10 12 14 16 18 20 US gal/min
7 bar
102 psi
10 bar
145 psi
4 bar
58 psi
min
min
A
B
A+B
A+B
A+B
テクニカルインフォメーション
OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
OLSA 、OLS 、OLSP プライオリティバルブ
動的プライオリティバルブ圧力降下 P-EF
OLSA/OLS 40
OLSA/OLS 80
A: OSPB, OSPC, OSPF, OSPD, OSPQ, OSPL LS 動的用 OLS/OLSA 80
B: OSPB, OSPC, OSPD, OSPQ, OSPL LS 動的用低圧力損失 (P - EF) スプール付き OLS/OLSA 80 動的
68 BC152886483962ja-001003 • April 2021
A+B : A、B 両方
275
250
225
200
175
150
125
100
75
50
25
0
20
18
16
14
12
10
8
6
4
2
0
psi bar
152B176.10
0 10 20 30 40 50 60 70 80 90 100 110 120 l/min
P-EF P-EF
Q
p
Q
p
0 5 10 15 20 25 30 US gal/min
7 bar
102 psi
7 bar
102 psi
10 bar
145 psi
min
A
A
B
A+B
450
400
350
300
250
200
150
100
50
0
32
28
24
20
16
12
8
4
0
psi bar
152B177.10
0 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 l/min
P-EF P-EF
Q
p
Q
p
0 5 10 15 20 25 30 35 40 US gal/min
7 bar
102 psi
7 bar
102 psi
10 bar
145 psi
12 bar
174 psi
min
A
A
A
B
A+B
テクニカルインフォメーション
OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
OLSA 、OLS 、OLSP プライオリティバルブ
OLS 120
A: OSPB, OSPC, OSPD, OSPQ, OSPL LS 動的用 OLS 120 動的
B: OSPF LS 動的および OSPU LS 動的用 OLS 120 動的
OLS 160
A: OSPB, OSPC, OSPD, OSPL LS 動的用 OLS 160 動的
B: OSPF LS および OSPU LS 動的用 OLS 160 動的
BC152886483962ja-001003 • April 2021 69
175
150
125
100
75
50
25
0
12
10
8
6
4
2
0
psi bar
152-181.10
0 10 20 30 40 50 60 70 80 l/min
P-EF P-EF
Q
p
Q
p
0 2 4 6 8 10 12 14 16 18 US gal/min
7 bar
102 psi
4 bar
58 psi
min
175
150
125
100
75
50
25
0
12
10
8
6
4
2
0
psi bar
152-182.10
0 10 20 30 40 50 60 70 80 l/min
P-EF P-EF
Q
p
Q
p
0 2 4 6 8 10 12 14 16 18 US gal/min
4 bar
58 psi
min
7 bar
102 psi
B
A
A
A+B
テクニカルインフォメーション
OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
OLSA、 OLS、OLSP プライオリティバルブ
OLSP 静的プライオリティバルブ圧力降下 P-EF
OLSP 80
OLSP 動的プライオリティバルブ圧力降下 P-EF
A: OSPB, OSPC, OSPD, OSPL LS 動的用 OLSP 80 動的
B: OSPF LS および OSPU LS 動的用 OLSP 80 動的
70 BC152886483962ja-001003 • April 2021
250
225
200
175
150
125
100
75
50
25
0
18
16
14
12
10
8
6
4
2
0
psi bar
152B185.10
0 20 40 60 80 100 120 140 160 180 200 220 240 260 280 300 320 l/min
P-EF P-EF
Q
p
Q
p
0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 US gal/min
7 bar
102 psi
10 bar
145 psi
min.
450
400
350
300
250
200
150
100
50
0
30
25
20
15
10
5
0
psi bar
152B186.10
0 20 40 60 80 100 120 140 160 180 200 220 240 260 280 300 320 l/min
P-EF P-EF
Q
p
Q
p
0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 US gal/min
7 bar
102 psi
10 bar
145 psi
min
テクニカルインフォメーション
OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
OLSA、 OLS、OLSP プライオリティバルブ
OLS 320 静的プライオリティバルブ圧力降下 P-EF
OLS 320
OLS 320 動的プライオリティバルブ圧力降下 P-EF
OLS 320
OLS 160 および OLS 320、パイロットリリーフバルブ、(P-T、Qp) 特性
パイロットリリーフバルブのある OLS 160 は、パイロットリリーフバルブを備えのないステアリングユ
ニット、通常は OSPL 型ステアリングユニットに接続して使用されます。パイロットリリーフバルブは、
過大圧力からステアリングユニットを保護します。OLS 160/320 に取り付けられたパイロットリリーフ
バルブは OLS 160/320 のプライオリティバルブ・スプールと共に作動し、ステアリングユニットのポー
トにまたがって測定される最高ステアリング圧力 P-T を制限します。
80 l/min [21 US gal/min] のオイル流量が OLS 160 に供給された時に、 OLS 160 パイロットリリーフバル
ブは設定されます。
40 l/min [11 US gal/min] のオイル流量が OLS 320 に供給された時に、 OLS 320 パイロットリリーフバル
ブは設定されます。
OLS 160, OLS 320: 設定許容範囲: 定格値+10 bar [145 psi]
BC152886483962ja-001003 • April 2021 71
2800
2700
2600
2500
2400
2300
2200
0
190
180
170
160
150
0
psi bar
152B141.11
0 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 l/min
P-T P-T
Q
p
Q
p
0 5 10 15 20 25 30 35 40 US gal/min
3000
2900
2800
2700
2600
2500
2400
2300
2200
2100
0
210
200
190
180
170
160
150
0
psi bar
152B187.10
0 40 80 120 160 200 240 280 320 l/min
HP-HT HP-HT
Q
p
Q
p
0 10 20 30 40 50 60 70 80 US gal/min
テクニカルインフォメーション
OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
OLSA 、OLS 、OLSP プライオリティバルブ
OLS 160
OLS 320
Qp = ポンプ流量
72 BC152886483962ja-001003 • April 2021
Y Y
R L
44 [1.73]
X
EF
L
R/CF
EF
P
T
7 [0.28]
20 [0.79]
X
Y
T
P
152B81.12
44 [1.73] 29 [1.14]
55 [2.17]
120 [4.72]
87 [3.43]
87 [3.43]
20 [0.79]
40 [1.57]
76 [2.99]
29 [1.14]
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
OLSA 、OLS 、OLSP プライオリティバルブ
寸法
OLSA
BC152886483962ja-001003 • April 2021 73
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
OLSA 、OLS 、OLSP プライオリティバルブ
欧州バージョン
P、 EF:
G ポート、 座ぐり付 1/2
深さ 14 mm [0.55 in]
x = 34 mm [1.34 in],
最大深さ 1.5 mm [0.06 in] または M18 x 1.5 ISO 6149
深さ 14.5 mm [0.57 in]
x = 29 mm [1.14 in],
最大深さ 1.5 mm [0.06 in] または M22 x 1.5 ISO 6149
深さ 15.5 mm [0.61 in]
x = 34 mm [1.34 in],
最大深さ 1.5 mm [0.06 in]
T、 L、R:
G ポート、 座ぐり付 3/8
深さ 12 mm [0.47 in]
y = 34 mm [1.34 in],
最大深さ 1.5 mm [0.06 in] または M18 x 1.5 ISO 6149
深さ 15 mm [0.59 in]
y = 29 mm [1.14 in],
最大深さ 1.5 mm [0.06 in]
:
米国バージョン
P、 EF:
7/8–14 UNF O リングボス
深さ 16.7 mm [0.66 in]
x = 34 mm [1.34 in],
最大深さ 1.5 mm [0.06 in]
T、 L、R:
9/16 - 18 UNF O リングボス;
深さ 12.7 mm [0.50 in]
y = 25 mm [0.98 in],
最大深さ 1.5 mm [0.06 in]
:
74 BC152886483962ja-001003 • April 2021
Z
42 [1.65]
X
X
Y
LS
CF
EF
P
Ø8.9 [0.350]
Ø8.5 [0.335]
PP
152B136.11
19.7 [0.776]
41 [1.61]
139 [5.47]
19.7 [0.776]
25 [0.98]
40.3 [1.587]
40.3 [1.587]
22 [0.87]
20.3 [0.799]
39 [1.54]
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
OLSA、 OLS、OLSP プライオリティバルブ
OLS 40, OLS 80
欧州バージョン
P、 EF:
G ポート、 座ぐり付 1/2
深さ 15 mm [0.59 in]
x = 29 mm [1.14 in],
最大深さ 1.5 mm [0.06 in]
または M22 x 1.5 ISO 6149,
深さ 15 mm [0.59 in]
x = 34 mm [1.34 in],
最大深さ 1 mm [0.04 in]
CF:
G ポート、 座ぐり付 1/2
深さ 14 mm [0.55 in]
y = 29 mm [1.14 in],
最大深さ 1.5 mm [0.06 in] または M18 x 1,5 ISO 6149
深さ 12 mm [0.47 in]
y = 29 mm [1.14 in],
最大深さ 1 mm [0.04 in]
LS:
G ポート、 座ぐり付 1/4
深さ 12.5 mm [0.49 in]
:
米国バージョン
:
P、 EF:
7/8 - 14 UNF O リングボス
深さ 15 mm [0.59 in]
x = 34 mm [1.14 in],
最大深さ 1.3 [0.05]
CF:
3/4-16 UNF O リングボス
深さ 14.3 mm [0.56 in]
y = 30 mm [1.18 in],
最大深さ 1.3 mm [0.05 in]
LS:
7/16-20 UNF O リングボス
深さ 12.5 mm [0.49 in]
BC152886483962ja-001003 • April 2021 75
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
OLSA 、OLS 、OLSP プライオリティバルブ
z = 21mm [0.83 in],
最大深さ 1 mm [0.04 in] または M12 x 1,5 ISO 6149
深さ 12.55 mm [0.49 in] 、
z = 22 mm [0.86 in],
深さ 0 ミリメートル
z = 21 mm [0.83 in],
最大深さ 1 mm [0.04 in]
76 BC152886483962ja-001003 • April 2021
Z Z
10 [0.39]
X X
LS
CF
EF
P
38.4 [1.512]
Y
PP
152B173.11
114 [4.49]
18.7 [0.736]
24 [0.94]
56 [2.20]
Ø9.1 [0.358]
Ø8.7 [0.343]
Ø9.1 [0.358]
Ø8.7 [0.343]
96 [3.78]
53 [2.09]
66 [2.60]
80 [3.15]
140 [5.51]
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
OLSA、 OLS、OLSP プライオリティバルブ
OLS 120
欧州バージョン
:
P、 EF:
G ポート、 座ぐり付 3/4
x = 42 mm [1.65 in],
最大深さ 2.5 mm [0.10 in] または M27 x 2 ISO 6149
x = 40 mm [1.57 in],
最大深さ 2.5 mm [0.10 in]
CF:
G ポート、 座ぐり付 1/2
y = 34 mm [1.34 in],
最大深さ 2,5 mm [0.10 in] または M18 x 1.5 ISO 6149
y = 29 mm [1.14 in],
最大深さ 2.5 mm [0.10 in]
LS, PP:
G ポート、 座ぐり付 1/4
深さ 12 mm [0.47 in]
z = 19 mm [0.75 in],
深さ 0 ミリメートル
または M12 x 1,5 ISO 6149,
深さ 11,5 mm [0.45 in]
z = 19 mm [0.75 in],
深さ 0 ミリメートル
BC152886483962ja-001003 • April 2021 77
米国バージョン
:
P、 EF:
1 1/16 - 12 UNF O リングボス
x = 41mm [1.61 in],
最大深さ 1.5 mm [0.06 in]
CF:
3/4 - 16 UNF O リングボス
y = 30 mm [1.18 in],
最大深さ 1.5 mm [0.06 in]
LS, PP:
7/16 - 20 UNF O リングボス
深さ 11.5 mm [0.45 in]
z = 19 mm [0.75 in] 深さ 0 mm
178 [7.01]
75 [2.95]
33 [1.26]
25 [0.98]
32 [1.26]
ø8.9 ± 0.2 [ø0.35 ± 0.01]
35 [1.38] 63 [2.48]
130 [5.12]
ø8.9 ± 0.2 [ø0.35 ± 0.01]
32 [1.26]
61.3 [2.41]
124 [4.88]
33 [1.30]
66 [2.60]
Z
U
X
X
Y
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
OLSA、 OLS、OLSP プライオリティバルブ
OLS 160
欧州バージョン
P、 EF:
G ポート、 座ぐり付 3/4
x = 42 mm [1.65 in],
最大深さ 2.5 mm [0.10 in] または G ポート、 座ぐり付 1
x = 47 mm [1.85 in],
:
最大深さ 2.5 mm [0.10 in]
CF:
G ポート、 座ぐり付 1/2
y = 34 mm [1.34 in],
最大深さ 2.5 mm [0.10 in] または G ポート、 G ポート、 座
ぐり付 3/4
y = 38 mm [1.50 in],
最大深さ 2.5 mm [0.10 in]
LS, PP, T:
G ポート、 座ぐり付 1/4
深さ 12 mm [0.47 in]
z = 22.8 mm [0.89 in],
最大深さ 1 mm [0.04 in]
u = 25 mm [0.98 in]
最大深さ 1.5 mm [0.06 in]
78 BC152886483962ja-001003 • April 2021
米国バージョン
:
P、 EF:
1 1/16-12 UNF O リングボス
x = 41 mm [1.61 in],
最大深さ 2.5 mm [0.10 in] または 1 5/16 - 12 UNF O リン
グボス
x = 49 mm [1.93 in],
最大深さ 2.5 mm [0.10 in]
CF:
3/4-16 UNF O リングボス
y = 32 mm [1.26 in],
最大深さ 2.5 mm [0.10 in]
7/8 - 14 UNF O リングボス
y = 30 mm [1.18 in],
最大深さ 2.5 mm [0.10 in]
LS, PP, T:
7/16 - 20 UNF O リングボス
深さ 11.5 mm [0.45 in]
z = 22,8 mm [0.89 in],
最大深さ 1.5 mm [0.06 in]
u = 21 mm [0.83 in],
最大深さ 1.6 mm [0.06 in]
152-180.11
20 [0.89]
25 [0.98]
32 [1.26]
38 [1.50]
84 [3.31]
33 [1.30]
24.7 [0.972]
Ø24.4 [0.961]
1.88 [0.74] deep
52 [2.05]
19.5 [0.768]
24 [0.94]
38 [1.50]
31.2 [1.228]
43.5 [1.713]
91 [3.58]
Ø11 [0.04]
Ø6.5 [0.26]
33 [1.30]
24.7 [0.972]
CF EF
LS
X Y
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
OLSA、 OLS、OLSP プライオリティバルブ
OLSP 80
欧州バージョン
:
CF:
G ポート、 座ぐり付 3/8
深さ 15 mm [0.59 in]
x = ø28、最大深さ 1.5 mm [0.06 in]または M18 • 1.5 ISO
6149
深さ 15 mm [0.59 in]
y = ø 29、最大 1.5 mm [0.06 in]
EF:
G ポート、 座ぐり付 1/2
深さ 15 mm [0.59 in]
y = ø 34 、最大深さ 1.5 mm [0.06 in] または M22 • 1.5 ISO
6149 15 mm [0.59 in]
x = ø 34 、最大 1.5 mm [0.06 in]
LS:
G ポート、 座ぐり付 1/4
深さ 12.5 mm [0.49 in] または M12 • 1.5 ISO 6149 深さ
12.5 mm [0.49 in]
米国バージョン
:
CF:
3/4-16 UNF O リングボス
深さ 15 mm [0.59 in]
x = ø29 [1.14 in]
最大深さ 1.5 mm [0.06 in]
EF:
7/8 - 14 UNF O リングボス
深さ 16.7 mm [0.66 in]
y = ø34 [1.34 in]
最大深さ 1.5 mm [0.06 in]
LS:
7/16 - 20 UNF O リングボス
深さ 12.5 mm [0.49 in]
BC152886483962ja-001003 • April 2021 79
117.5 [4.626]
4 [0.16] 5 [0.20]
48 [1.89]
22.5 [0.886]
78 [3.07]
14 [0.55]
47.5 [1.870]
236 [9.29]
3xØ20 [0.79] 33 [1.30]
7 [0.28]
59 [2.32] 2xØ16 [0.63] 3xØ8.5 [0.335]
47.5 [1.870] 47.5 [1.870]
150H26.10
47 [1.85] 80 [3.15]
52.5 [2.067] 63.5 [2.500]
P
X X
Y
PP
LS
Z
EF
CF
T
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
OLSA、 OLS、OLSP プライオリティバルブ
OLS 320 インライン
欧州バージョン
:
P、 EF:
G ポート、 座ぐり付 1
x = ø47 mm [1.85 in]
最大深さ 1 mm [0.04 in]
CF:
G ポート、 座ぐり付 1/2
y = ø34 mm [1.34 in]
最大深さ 2.5 mm [0.10 in]
LS, PP:
G ポート、 座ぐり付 1/4
T:
G ポート、 座ぐり付 1/4
z = ø25 mm [0.98 in]
最大深さ 1.5 mm [0.06 in]
米国バージョン
P、 EF:
1 5/16-12 UN O リングボス
x = ø49 mm [1.93 in]
最大深さ 0.2 mm [0.01 in]
CF:
1 1/16-12 UN O リングボス
:
y = ø41 mm [1.61 in]
最大深さ 0.2 mm [0.01 in] または 3/4-16UNF O リングボ
ス
y = ø30 mm [1.18 in]
最大深さ 0.2 mm [0.01 in]
LS, PP, T:
7/16-20 UNF O リングボス
80 BC152886483962ja-001003 • April 2021
150F56.10
CL
L
R
CR
PP
P
HP
HT
T
LS
EF
150F55.10
CL
L
P
PP
HP
HT
CR
R
LS
EF
T
150F69.10
CL
L
R
CR
PP
P
HP
HT
T
LS
EF
150F54.10
CR
L
P
PP
CL
HP
R
LS
HT
EF
T
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
OSQA / OSQB フローアンプ
バージョン
静的 OSQA / OSQB
OSQ フローアンプは、その操舵に大流量を必要とする大型車両および舶用ステアリングに使用されま
す。このタイプのステアリングシステムは、ステアリングユニットとフローアンプで構成されます。
OSQA
静的
OSQB
静的
BC152886483962ja-001003 • April 2021 81
テクニカルインフォメーション
OSQA / OSQB フローアンプ
コード番号と重量
OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
静的ロードセンシング・ステアリングユニット用 OSQA / OSQB 静的フローアンプ
このタイプのフローアンプは、OSPBX LS または OSPLX LS ステアリングユニットに接続して使用する必
要があります。
フローアンプ コード番号 設定圧力 コントロール
接続:
寸法
(88 ページ)を参照し
てください。
欧州バージョン米国バージョ
ン
OSQA 4 150F0040 150F0043 170 [2465] 230 [3335] 7 [101] 29 [64]
OSQA 5 150F0041 150F0044 170 [2465] 230 [3335] 7 [101] 29 [64]
OSQA 8 150F0042 150F0045 170 [2465] 230 [3335] 7 [101] 29 [64]
OSQB 4 150F0030 150F0053 170 [2465] 230 [3335] 7 [101] 29 [64]
OSQB 5 150F0031 150F0054 170 [2465] 230 [3335] 7 [101] 29 [64]
OSQB 8 150F0032 150F0055 170 [2465] 230 [3335] 7 [101] 29 [64]
OSQB 10 - 150F0094 170 [2465] 260 [3770] 7 [101] 29 [64]
パイロットリ
リーフバルブ
bar [psi]
ショックバル
ブ
bar [psi]
スプリング圧
bar [psi]
異なる増幅率、異なるバルブ設定、異なるコントロールスプリング圧が必要な場合は、
グ番号のないダンフォスプライオリティバルブ
(64 ページ) のフォームにご記入の上、ダンフォスま
重量
kg [lb]
仕様表: カタロ
で ご連絡ください。
82 BC152886483962ja-001003 • April 2021
テクニカルインフォメーション
OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
OSQA / OSQB フローアンプ
仕様表: カタログ番号のないダンフォスフローアンプ
貴社データをご記入の上、表中の該当項目にXマークを入れ、ダンフォスまでお問合せください。
社名 車両 見込み数量 (個/ 年) 記入者 記入日
貴社の用途 空運転時の OSQ へのポンプ流量、l/min [US gal/min] 最高エンジン速度時の OSQ へのポンプ流量、l/min [US gal/min]
フローアンプタ
イプ
増幅率
ロードセンシン
グ方式
コントロールス
プリング圧
(bar)
PP 接続 内部 外部
OSQA
接続ポート
OSQB
接続ポート
パイロット
リリーフバルブ
bar [psi]
ショックバル
ブ、bar [psi]
OSQA OSQB
4 5 8 10
静的 動的
7 [101] 10 [145] 16 [232]
G: 欧州バージョン
HP, EF, HT, CL, CL: G 3/4
P, T, L, R: G 1/2
PP, LS: G 1/4
G: 欧州バージョン
HP, EF,: 1 1/4 in SAE フランジ
HT, CL, CR: 1 in SAE フランジ
P, T, L, R: G 1/2
PP, LS: G 1/4
100 [1450] 120 [1740] 140 [2030] 170 [2465] 210 [3045] 240 (3480)
165 [2393] 200 [2900] 230 [3335] 260 [3770] 270 [3916]
UNF: 米国バージョン
HP, EF, HT, CL, CR: 1 1/16 - 12 UN
P, T, L, R: 3/4 - 16 UNF
PP, LS: 7/16 - 20 UNF
UNF: 米国バージョン
HP, EF: SAE フランジ 1 ¼
HT, CL, CR: 1 in SAE フランジ
P, T, L, R: ¾ - 16 UNF
PP, LS: 7/16 - 20 UNF
ユニット黒色塗装あり なし
別仕様を指定する別の方法は、現行コード番号を提示し、基本フローアンプにおいて実施を希望される
変更を追加することです。
基本フローアンプのコード番号: __________________________
変更要求 :
_______________________________________________________________________________________
_______________________________________________________________________________________
__________________________________________________
BC152886483962ja-001003 • April 2021 83
テクニカルインフォメーション
OSQA / OSQB フローアンプ
テクニカルデータ
OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
流量・圧力
フローアンプ HP 定格流量
l/min
[US gal/min]
OSQA 240 [63.4] 280 [4061] 240 [3480] 15 [217.5] 15 [217.5]
OSQB 400 [106] 280 [4061] 240 [3480] 10 [145] 15 [217.5]
ポート接続部最高圧力
HP, EF, CL CR
bar [psi]
LS, PP, P, L, R
bar [psi]
HT
bar [psi]
T
bar [psi]
ステアリングユニット全押しのけ容積
OSQ 設 定増幅率
OSQA 4 4 640 [39] 800 [49] 1260 [77] 1600 [98] 2080 [127]
OSQA 5 5 800 [49] 1000 [61] 1575 [96] 2000 [122]
OSQA 8 8 1280 [78] 1600 [98]
OSQA1010 1600 [98]
OSQB 4 4 2080 [127] 2520 [154] 3200 [195]
OSQB 5 5 2000 [122] 2600 [159] 3150 [192] 4000 [244]
OSQB 8 8 2520 [154] 3200 [195] 4160 [254]
OSQB 10 10 2000 [122] 3150 [192] 4000 [244]
対応ステアリングユニット
OSPBX/OSPCX LS OSPLX LS
160
cm³/rev
[in³/rev]
200
cm³/rev
[in³/rev]
315
cm³/rev
[in³/rev]
400
cm³/rev
[in³/rev]
520
cm³/rev
[in³/rev]
630
cm³/rev
[in³/rev]
800
cm³/rev
[in³/rev]
据付
フローアンプは平面上に据付る必要があります。
取付ネジ
M 10 x 1.5 30 ±5 [265 ±44]
3/8 - 16 UNC 40 ±5 [354 ±44]
7/16 - 14 UNC 55 ±5 [487 ±44]
締付トルク Nm [lbf.in]
接続金具の締付トルク: サブカタログ「一般ステアリングコンポーネント」36 ページを参照してくだ
さい。
フローアンプの内蔵バルブ機能
以下のデータは、生産からのフローアンプの代表的サンプルにおける測定に基づいています。測定に
は、50℃で粘度 21 mm2/s の作動油が使用されました。
プライオリティバルブ
プライオリティバルブは、同一ポンプがステアリングと作業機回路の両方に作動油を供給するロードセ
ンシングシステムに使用されます。ステアリングは常に最優先に供給されます。測定は LS 接続の圧力
がゼロ(ステアリングユニットがニュートラル位置)の時に測定が実施されました。EF 接続部の圧力が
実効コントロールスプリング圧より高い場合は、最小曲線が適用されます。EF 接続の圧力がゼロの場
合、7 bar [101.5 psi] のコントロールスプリング圧曲線が適用されます
84 BC152886483962ja-001003 • April 2021
150
125
100
75
50
25
0
10
8
6
4
2
0
psi bar
7 bar
102 psi
min.
150F64.10
0 20 40 60 80 100 120 140 160 180 200 220 240 l/min
HP-EF HP-EF
Q
p
Q
p
0 10 20 30 40 50 60 US gal/min
200
175
150
125
100
75
50
25
0
14
12
10
8
6
4
2
0
psi bar
7 bar
102 psi
min.
150F63.11
0 40 80 120 160 200 240 280 320 360 400 l/min
HP-EF HP-EF
Q
p
Q
p
0 10 20 30 40 50 60 70 80 90 100 US gal/min
テクニカルインフォメーション
OSQA / OSQB フローアンプ
OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
OSQA
OSQB
パイロットリリーフバルブ(HP - HT, Qp) 特性
パイロットリリーフバルブは、過大圧力からステアリングユニットを保護します。プライオリティバル
ブと共に使用されるパイロットリリーフバルブは、最高ステアリング圧力 HP-HT を制限します。
OSQ 内のパイロットリリーフバルブは、HP 接続部に供給される 140 l/min [37 US gal/min] の作動油流
量で設定されます。
OSQA の場合、設定値はポンプ流量 140 l/min [37 US gal/min] に有効です。
OSQB の場合、設定値はポンプ流量 240 l/min [63 US gal/min] に有効です。設定は 140 l/min [37 US gal/
min] で行いますが、240 l/min [63 US gal/min] に合わせて補正されます。
設定許容範囲 : 定格値+10 bar [+145 psi] 。以下の曲線は定格設定 170 bar [2466 psi] の場合に有効です。
BC152886483962ja-001003 • April 2021 85
150
155
160
165
170
175
180
185
190
0 20 40 60 80 100 120 140 160 180 200 220 240
OSQA
l/min
bar
150F67.12
Q
p
psi
HP-HT HP-HT
2700
2600
2500
2400
2300
2200
Q
p
0 10 20 30 40 50 60 US gal/min
140
150
160
170
180
190
200
0 40 80 120 160 200 240 280 320 360 400
OSQB
OSQB
l/min
bar
2900
2800
2700
2600
2500
2400
2300
2200
2100
psi
150F66.12
HP-HT HP-HT
Q
p
Q
p
0 10 20 30 40 50 60 70 80 90 100 US gal/min
テクニカルインフォメーション
OSQA / OSQB フローアンプ
OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
OSQA
OSQB
86 BC152886483962ja-001003 • April 2021
背圧バルブ
OSQB のみに使用される背圧バルブは、サクションバルブの容量を増大させます。表示の圧力降下は、
背圧バルブのみに適用されます。
225
200
175
150
125
100
75
50
25
0
15
10
5
0
psi
bar
150F68.10
0 40 80 120 160 200 240 280 320 360 400 l/min
∆ p ∆ p
Q
p
Q
p
0 10 20 30 40 50 60 70 80 90 100 US gal/min
150
100
50
0
10
8
6
4
2
0
psi bar
150F35.11
0 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 l/min
HT-CR
HT-CL
HT-CR
HT-CL
Q
p
Q
p
0 5 10 15 20 25 30 35 40 US gal/min
テクニカルインフォメーション
OSQA / OSQB フローアンプ
OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
ショックバルブ
ショックバルブは、ステアリングシリンダにかかる外力による衝撃からフローアンプを保護します。
OSQA および OSQB のショックバルブは、 CL から HT 、 CR から HT への最大圧力降下を制限します。シ
ョックバルブは 10 l/min [2.64 US gal/min] に設定されています。
設定許容範囲: 定格値+20 bar [290 psi] 。
サクションバルブ
サクションバルブは、好ましくない状態のキャビテーションが発生する可能性のあるステアリング・シ
リンダピストン側出で確実に作動油を吸入します。サクションバルブの容量は内蔵背圧バルブにより
OSQB 内で増大されます。
BC152886483962ja-001003 • April 2021 87
150F36.11
129 [5.08]
17 [0.67]
120.2 [4.73]
119.8 [4.72]
165 [6.50]
153 [6.02]
112 [4.41]
82 [3.23]
min. 21 [0.83]
5.3 [0.21]
4.7 [0.19]
121 [4.76]
56 [2.20]
41 [1.61]
31 [1.22] 31 [1.22]
86 [3.39] 86 [3.39]
68 [2.68]
150 [5.91]
16 [0.63]
78 [3.07] 47 [1.85] 5 [0.20]
75.2 [2.96]
74.8 [2.94]
150.2 [5.91]
149.8 [5.90]
285 [11.22]
Ø16.018 [0.631]
Ø16.000 [0.630]
Ø16.018 [0.631]
Ø16.000 [0.630]
55 [2.17]
125 [4.92] 125 [4.92]
A
A
B
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
OSQA / OSQB フローアンプ
寸法
OSQA
88 BC152886483962ja-001003 • April 2021
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
OSQA / OSQB フローアンプ
欧州バージョン
HP, EF, HT, CL, CR: G ¾
P, T, L, R: G 1/2
PP, LS: G 1/4
A: M10 x 1.5, 深さ 21 mm [0.83in]
B: M10 x 1.5, 深さ 16 mm [0.63 in]
:
米国バージョン
HP, EF, HT, CL, CR: 1 1/16 - 12 UN
P, T, L, R: ¾ - 16 UNF
PP, LS: 7/16 - 20 UNF
A: 7/16 - 14 UNC、深さ 21 mm [0.83 in]
B: 7/16 - 14 UNC、深さ 16 mm [0.63 in]
:
BC152886483962ja-001003 • April 2021 89
150F37.10
129 [5.08]
17 [0.67]
120.2 [4.73]
119.8 [4.72]
165 [6.50]
153 [6.02]
112 [4.41]
82 [3.23]
58.7 [2.31]
min. 21 [0.83]
5.3 [0.21]
4.7 [0.19]
121 [4.76]
56 [2.20]
41 [1.61]
31 [1.22] 31 [1.22]
26.2 [1.03] 26.2 [1.03]
26.2 [1.03]
52.4 [2.06]
86 [3.39] 86 [3.39]
68 [2.68]
150 [5.91]
16 [0.63]
78 [3.07]
30.2 [1.19] 30.2 [1.19]
47 [1.85] 5 [0.20]
75.2 [2.96]
74.8 [2.94]
150.2 [5.91]
149.8 [5.90]
285 [11.22]
Ø16.018 [0.631]
Ø16.000 [0.630]
Ø16.018 [0.631]
Ø16.000 [0.630]
55 [2.17]
52.4 [2.06]
125 [4.92]
125 [4.92]
A
A
B
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
OSQA / OSQB フローアンプ
OSQB
90 BC152886483962ja-001003 • April 2021
テクニカルインフォメーション OSPB/C/F/D/L LS ステアリングユニット、OLS プライオリティバルブ、OSQ フローアンプ
OSQA / OSQB フローアンプ
欧州バージョン
HP, EF:
1 1/4 in SAE フランジ
7/16-14 UNC
深さ 18 mm [0.71 in] (8)
HT, CL, CR:
1 in SAE フランジ
3/8 - 16 UNC
深さ 18 mm [0.71 in] (12)
P, T, L, R: G 1/2
PP, LS: G 1/4
A: M10 x 1,5, 深さ 21 mm [0.83 in]
B: M10 x 1,5, 深さ 16 mm [0.63 in]
:
米国バージョン
HP, EF:
1 1/4 in SAE フランジ
7/16 - 14 UNC
深さ 18 mm [0.71 in] (8)
HT, CL, CR:
1 in SAE フランジ
3/8 - 16 UNC
深さ 18 mm [0.71 in] (12)
P, T, L, R: 3/4 - 16 UNF
PP, LS: 7/16 - 20 UNF
A: 7/16 - 14 UNC、深さ 21 mm [0.83 in]
B: 7/16 - 14 UNC、深さ 16 mm [0.63 in]
:
BC152886483962ja-001003 • April 2021 91
本 社 〒
566-0044 大阪府摂津市西一津屋1-
1
TEL: 06-6349-7264 FAX: 06-6349-6789
西日本営業
〒
532-0004 大阪府大阪市淀川区西宮原1-5-28 新大
阪テラサキ第3ビル6F
TEL: 06-6395-6090 FAX: 06-6395-8585
東日本営業 〒
101-0044 東京都千代田区鍛冶町
2-7-1
神
田IKビル8F
主な取扱製品:
•
DCV 方向制御弁
•
ギアモータ
•
ギアポンプ
•
油圧モータ
•
油圧ポンプ
•
オービタルモータ
•
PLUS+1® コントローラ
•
PLUS+1® ディスプレイ
•
PLUS+1® ジョイスティッ
クとペダル
•
PLUS+1® オペレータ イン
ターフェース
•
PLUS+1® センサ
•
PLUS+1® ソフトウェア
•
PLUS+1® ソフトウェアサ
ービス、サポートおよび
研修
•
位置制御およびセンサ
•
PVG 比例弁
•
ステアリングコンポーネ
ントシステム
•
テレマティクス
ダイキン・ザウアーダンフォスは、世界各地に製造拠点と販売拠点を展開し、世界の車輌市
場にシステムソリューションを提供する総合油圧機器メーカーのダンフォスグループととも
に、車輌用油圧 システムの専門メーカーとして皆様のベストパートナーを目指しています。
閉回路用ポンプ・モータ、 開回路用ポンプ、 オービタルモータ、 バルブ、 ステアリングコ
ンポーネント、 電子油圧制御機器など、 豊富で広範囲にわたる製品群とシステムを取り揃
え、 農業・建設・ 物流・道路・芝刈・林業・オフハイウエイ環境等、 様々な分野で幅広く使用さ
れています。
また豊富な販売代理店網および認定サービスセンターのネットワークを通して、グローバル
なサービスを提供できる国際企業として高い評価をいただいています。
ダイキン・ザウアーダンフォスは、カタログ・資料およびその他の印刷物あるいは電子資料に生じ得る誤りに対して責任を負うものではありません。また弊社は予告なく製品仕様を変更する権利
を有します。この変更は、すでに合意された仕様の変更を必要とするものでない限り、すでに発注された製品にも適用されます。本資料のすべての商標は該当各社が所有するものです。Danfoss 、
Danfoss ロゴタイプ、S-icon、PLUS+1 ®はダンフォスグループの商標です。Daikin、Daikinロゴはダイキングループの商標です。無断転載を禁じます。
BC152886483962ja-001003 • April 2021 www.danfoss.com
©
Danfoss A/S, 2017
