Danfoss ORT-10 Installation guide

Danfoss Heating

ORT-10

Electronic modulating room thermostat for

OpenTherm appliances

Installation and User Guide

Index

Index

GB

Specification .................................................................................... 3-4

Positioning & Installation ..................................................................5

Wiring ...............................................................................................6-7

Mounting .............................................................................................8

Locking & Limiting .................................................................................9

User Instructions ............................................................................ 10-11

NL

Technische Specificaties ............................................................12-13

Positionering .................................................................................... 14

Installatie........................................................................................... 15

Bedrading ....................................................................................15-16

Montage ............................................................................................ 17

Blokkeren & Begrenzen ..................................................................... 18

Gebruikers handleiding .............................................................. 19-20

2

Specication

Specications

Code Number 087N773800

Temperature range 8-30°C

Maximum ambient temperature 45°C

Control type P + I

OpenTherm software version 2.3

Domestic hot water keep hot feature •

Holiday mode •

ID 14 low load control •

Thermostat output Data

Construction EN60730-2-9

IP rating IP20

Supply voltage 24V DC from boiler

Wiring, non-polarised 2 wire bus •

Control pollution situation Degree 2

Ball hardness test 75°C

Dimensions (mm) 86 high x 85 wide x 42 deep

NLNLGB

Specication

3

Specication

ErP

5

NLNLGB

ERP Class

The products represented within this document are classied according
to, and allow completion of, the Energy Related Product (ErP) Directive
System Package che and the ErP system data label. ErP Labelling
obligation is applicable from 26th September 2015.

Specication

ErP Class Product Function and ErP Description

Modulating Room Thermostat, for use
with modulating heaters

An electronic room thermostat that varies
the ow temperature of the water leaving

V

the heater dependent upon measured
room temperature deviation from room
thermostat set point. Control is achieved
by modulating the output of the heater.

4

Product

Class

Additional

eciency

gain

3%

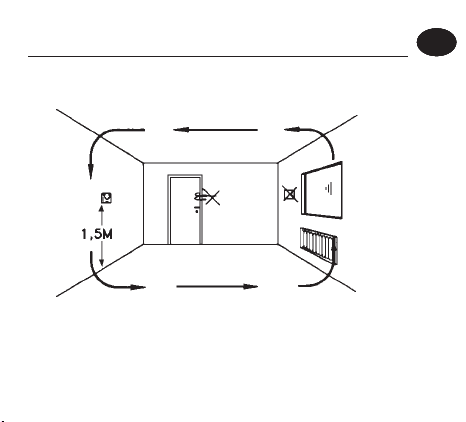

Positioning & Installation

NLNLGB

ORT-10

Installation

5

NLNLGB



Wiring

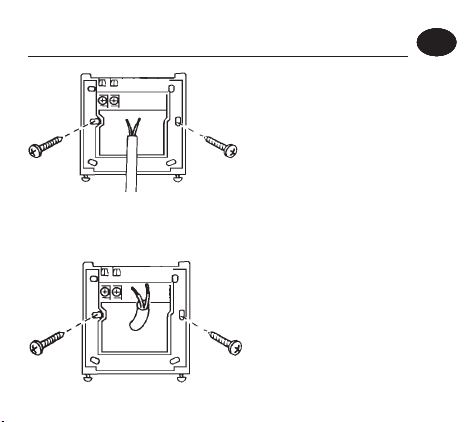

1.

Wiring

For surface mounted wiring,
cutouts are provided on the
backplate to enable correct
positioning of the cable.

6

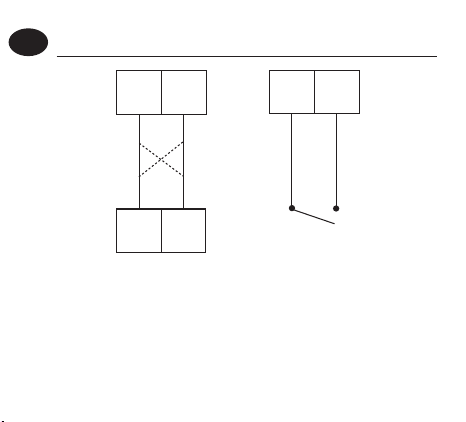

2.

For recessed wiring, cabling can
be connected as in diagram 2.

ORT-10

Wires can be

connections

External volt

OpenTherm
connections

in ORT- 10

crossed

OpenTherm
connections

in boiler

Important - To avoid damage to Boiler and Thermostat, connect
only to OpenTherm connections on boiler, do not connect to any
other power source.

By connecting a volt free switch over terminals 3 + 4 you can provide
an external override to enable a forced 8°C frost protection + HW
store o condition.

O

A

B

O

4

3

Set-back

in ORT-10

free
contactor/
switch

NLNLGB

Wiring

7

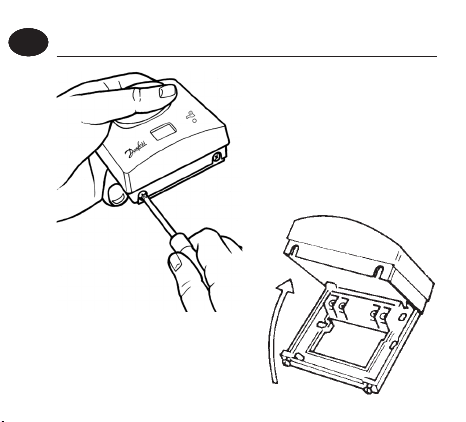

Mounting

NLNLGB

1. 2.

Mounting

3.

8

Locking and Limiting

1. Before removing dial, turn until setting 1 aligns with reference
mark on front case.

2. Remove dial, lock or limit as required (see note below).

3. Replace dial, ensuring setting 1 aligns with reference mark on
case.

Important Note:
If Holiday Function is required DO NOT adjust lower limit.

NLNLGB

Locking and Limiting

9

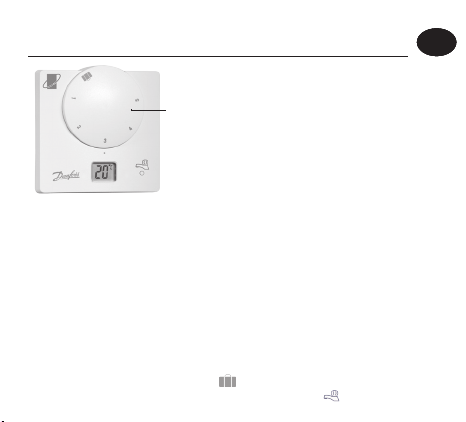

User Instructions

NLNLGB

Unlike normal room thermostats,
the ORT-10 varies the heat output of
the Opentherm condensing boiler

Setting

to which it is connected. This adds

Dial

to the boiler eciency signicantly
by ensuring that the boiler keeps
in economical condensing mode

User Instructions

the thermostat dial to the required setting, the advanced
electronics and software within the thermostat establish two-way
communication with the Opentherm boiler to ensure optimal
operation.

In addition to the room temperature control, the ORT-10 also
incorporates a feature which, dependant on boiler type, allows
the domestic hot water store in the boiler to be kept hot or to be
turned o, for example when on holiday. To select hot water and
heating o, simply turn the thermostat dial to the holiday position

or press the button if you still wish to control the central

10

heating only.

whenever possible.

Daily use is as easy as setting

Settings

Room Temperature Setting 10 – 30°C: Set dial to required room
temperature, domestic hot water store in boiler is kept hot*.
The LCD will ash to show set point and then display room
temperature.

Holiday Setting : Controls room temperature at 8°C, (frost
setting), domestic hot water store in boiler is turned o.

button: Pressing this switches o the boilers HW store*. Unit

will display to conrm.

*(This feature is dependant upon boiler type).

Indication

Start-Up: When boiler is rst turned on the LCD will ash for 20
seconds.

NLNLGB

User Instructions

11

Normal Operation: Flame symbol will be displayed whenever the

NLNLGB

boiler is ring. The bars to the right of the displayed temperature
visually indicate the level of modulation at the boiler. 1 bar =25%,
2 bars = 50% etc.

Holiday Mode: When thermostat is put into, or taken out of holiday
setting the LCD will ash for 20 seconds.

Alarm Mode: Should a fault occur with the boiler the LCD will
display Er (or Er + associated error code if boiler functions support)

User Instructions

to warn of failure. For details of errors codes please consult your
boiler manual.

12

Technische Specicaties

Technische Specicaties

Bestelnummer 087N773800

Temperatuurbereik 8 - 30°C

Maximale omgevingstemperatuur 45°C

Regelprincipe P + I

OpenTherm Protocol 2.3

Warm tapwater Comfort-functie •

Warm tapwater Eco-functie (vakantie stand) •

ID 14 regeling lage belasting •

Thermostaat output OpenTherm Data

Fabrikagenorm EN60730-2-9

Dichtheidsklasse IP20

Voedingsspanning 24V dc van ketel

Aansluiting: 2 draads, polariteit ongevoelig •

Emissiewaarde Niveau 2

Afmetingen in mm (bxhxd) 85x86x42

NLNLNL

Technische Specicaties

13

Technische Specicaties

ErP

5

NLNLNL

ErP-klasse

De in dit document beschreven producten zijn geclassiceerd over­eenkomstig de richtlijn voor energiegerelateerde producten (ErP) en
stellen u in staat om zowel het datablad voor het systeempakket als het
ErP-systeemlabel aan te maken. De ErP-labelverplichting gaat in op 26
september 2015.

ErP-klasse Productfunctie en ErP-beschrijving

Modulerende kamerthermostaat, voor

Technische Specicaties

14

Product

Class

gebruik met modulerende verwarmingen

Een elektronische kamerthermostaat die
de stromingstemperatuur van het water
vanuit de verwarming varieert op basis

V

van de gemeten afwijking van de kamer­temperatuur ten opzichte van het setpoint
van de kamerthermostaat. De regeling
vindt plaats door het uitgangsvermogen
van de verwarming te moduleren.

Extra

rendement

3%

Positionering

ORT-10

NLNLNL

NLNLNL

Positionering

15

Installatie

NLNLNLNLNLNL

Installatie

16

Bedrading



1.

Als de bekabeling via
de onderzijde wordt
aangebracht kan gebruik
gemaakt worden van de
afbreekbare doorgangen
op de bodemplaat zoals
afgebeeld in guur 1.

NLNLNL

NLNLNL

Bedrading

Bedrading

2.

Als de bekabeling via
de achterzijde wordt
aangebracht kan gebruik
gemaakt worden van de
opening in de bodemplaat
zoals afgebeeld in guur 2.

17

Bedrading

gewisseld worden

NL

OpenTherm

aansluiting

in ORT- 10

A

B

3

Bedrading

Draden mogen

OpenTherm

aansluiting

in ketel

Belangrijk - Om schade aan ketel en thermostaat te voorkomen
dient de thermostaat alleen op de OpenTherm aansluiting van de
ketel te worden aangesloten.
Door een extern potentiaalvrij (schakel)contact over de klemmen 3
+ 4 aan te sluiten kan de thermostaat vergrendeld worden op een
ruimtetemperatuur van 8°C en warm tapwater functie uitgeschakeld.
De functie is hetzelfde als de instelling op (suitcase symbol here) met
de instelknop.

18

O

O

4

Aansluitklemmen
t.b.v. extern
(schakel)contact

Extern potentiaalvrij
(schakel)contact

Montage

1. 2.

3.

NL

Montage

19

Blokkeren & Begrenzen

NLNLNL

NLNL

1. Draai de instelknop op stand 1.

2. Verwijder de instelknop en blokkeer of begrens naar behoefte
( zie onderstaand schema).

3. Plaats de instelknop op stand 1 weer terug.

Let op:
Stel geen minimum begrenzing in als de Vakantie Stand

nodig is.

Blokkeren & Begrenzen

20

Gebruikers handleiding

Anders dan bij normale aan/uit
thermostaten regelt de ORT-10
traploos de warmteafgifte van

Instelknop

de OpenTherm ketel waarop hij
is aangesloten. Dit draagt in hoge
mate bij aan het ketelrendement
door te zorgen dat de ketel zo lang
mogelijk in HR (condenserend)
bedrijf werkt.

Dagelijks gebruik is zeer eenvoudig door de instelknop van
de thermostaat simpelweg op de gewenste temperatuur in te
stellen. De geavanceerde elektronika en innovatieve software in
de thermostaat verzorgen de twee-weg-communicatie met de
OpenTherm ketel en verzekeren een optimale werking.

Naast de comfortabele regeling van de ruimtetemperatuur heeft de
ORT-10 ook functies t.b.v. de warm tapwater voorraad. Afhankelijk
van het merk en type ketel kan de warm tapwater voorziening
van de ketel in- en uitgeschakeld worden. Als u geen verwarming
én geen warm tapwater voorraad wenst draait u de instelknop
eenvoudig op de vakantiestand . Als u wel verwarming maar
géén warm tapwater voorraad wenst drukt u op het knopje.

NLNLNL

NLNL

Gebruikers handleiding

21

Instellingen

NL

Ruimtetemperatuur instelling 10 – 30°C: Zet de instelknop op
de gewenste ruimtetemperatuur, tapwater voorraad wordt op
temperatuur gehouden*. De display knippert als de gewenste

temperatuur wordt ingesteld en geeft vervolgens, zonder te
knipperen, de werkelijke ruimtetemperatuur weer.

Instellingen

Vakantiestand : Regelt de ruimtetemperatuur op 8°C,
(vorst beveiliging), warm tapwater uitgeschakeld*.

knopje: druk op dit knopje om de warm tapwater voorraad
van de ketel uit te schakelen*. Op de display wordt het
symbool weergegeven.

*(Deze funktie is afhankelijk van het keteltype).

22

LED-indicator

Opstarten: Na het inschakelen van de voedingsspanning van de
ketel knippert de LCD gedurende 20 seconden.

Normaal bedrijf: Als de thermostaat de ketel inschakelt wordt dit

met een vlam symbool op de display weergegeven. De streepjes
naast het vlamsymbool geven een indicatie over de modulatie
van de ketel. 1 streepje =25%, 2 streepjes =50% etc.

Vakantiestand: Wanneer de thermostaat op Vakantiestand wordt
gezet knippert de LCD twee keer, bij terugzetten op normaal bedrijf
een keer.

Alarm functie: Mocht er een storing in de ketel zijn wordt dit op

de display van de ORT-10 weergegeven met de aanduiding Er of
Er+. Raadpleeg voor details over de storing de handleiding van
uw ketel of uw installateur.

NL

Instellingen

23

www.heating.danfoss.co.uk

24

Part No 25189 Issue 2 06/2015 (VIRKB17L)
