Danfoss NRVА Data sheet [ru]
Техническое описание
Обратные клапаны
Типа NRVА
Обратные клапаны NRVА предназначенные для установки на жидкостные, всасывающие линии, а также на линии подачи горячего газа, в холодильных установках и системах кондиционирования воздуха работающих на аммиаке.
Обратные клапаны NRVА могут использоваться в системах охлаждения с фторсодержащими хладагентами.
При использовании клапанов NRVА на жидкостных линиях с холодным вязким маслом и посторонними включениями рекомендуется вместо стандартной пружины установить специальную пружину (см. таблицу заказов).
Преимущества |
• Обеспечивает правильное направление |
• Классификация: DNV, CRN, BV, EAC и т.д. |
|
потока. |
Актуальный перечень сертификатов на |
|
• Корпус клапана выполнен из стали. |
изделия можно получить в отделе продаж |
|
• Выдерживает давление до 40 бар (580 фунт/ |
местного отделения компании «Данфосс» |
|
|
|
|
дюйм2). |
|
|
• Большой диапазон фланцев с присоедини- |
|
|
тельными размерами , соответствущими |
|
|
стандартам DIN, ANSI, SOC, SA и FPT. |
|
|
• Встроенный в клапан демпфирующий |
|
|
поршень даёт возможность устанавливать |
|
|
его в трубопроводы с пульсацией давления, |
|
|
например, в линию нагнетания после |
|
|
компрессора. |
|
Конструкция |
Штуцеры |
|
Обратные клапаны NRVA выпукаются со |
|
штуцерами различных типов: |
|
• Под сварку DIN (2448) |
|
• Под сварку ANSI (B 36.10) |
|
• Под сварку с втулкой ANSI (B 16.11) |
|
• Под пайку DIN (2856) |
|
• Под пайку ANSI (B 16.22) |
Прокладки:
Клингерсил
Клапанный конус:
Клапанный конус имеет тефлоновое уплотнительное кольцо.
Тефлон обеспечивает плотную посадку конуса даже при минимальном усилии закрытия.
•Внутренняя резьба FPT, NPT (ANSI/ASME B 1.20.1)
© Danfoss | DCS (MWA) | 2018.09 |
DKRCI.PD.FK0.A5.50 | 520H8406 | 1 |
Техническое описание | Обратные клапаны, типа NRVА
Содержание |
Стр. |
Преимущества . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. . 1 |
Конструкция . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Технические характеристики . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Спецификация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Оформление заказа:
Клапаны в сборе, включая фланцы DIN 2448 . . . . . . . . . . . . . . . . . . . . . . . . . 3 Корпус клапана без фланцев . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Анкерные болты и прокладки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 Фланцевые соединения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 Размеры и масса . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Номинальная производительность:
Линия жидкости, где возможен фазовый переход . . . . . . . . . . . . . . . . . . . . . . .6 Линия жидкости без фазового перехода . . . . . . . . . . . . . . . . . . . . . . . . . . 12 Линия всасывания влажного пара . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 Линия всасывания сухого пара . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 Линия нагнетания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
© Danfoss | DCS (MWA) | 2018.09 |
DKRCI.PD.FK0.A5.50 | 520H8406 | 2 |
Техническое описание | Обратные клапаны, типа NRVА
Технические |
• Хладагенты |
|||||||
характеристики |
Применимы с HCFC, HFC и R717 (аммиак). |
|||||||
|
Более подробная информация приведена в |
|||||||
|
инструкции по монтажу обратных клапанов |
|||||||
|
NRVA. |
|||||||
|
Не рекомендуется использовать клапаны |
|||||||
|
NRVA с горючими углеводородами. |
|||||||
|
Дополнительную информацию можно |
|||||||
|
получить в компании Данфосс. |
|||||||
Спецификация |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
•Диапазон рабочих температур
-50 – 140 °C / -58 – 284 °F.
•Диапазон давлений
Максимальное рабочее давление 40 бар (580 фунт/дюйм2).
|
Спецификация материалов для клапанов NRVA |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
No. |
Деталь |
|
Материал |
|
DIN |
|
ISO |
|
|
|
ASTM |
|
|
|
||||
|
1 |
Корпус |
|
Сталь |
|
G20Mn5QT *) |
|
|
|
|
|
|
|
LCC, A352 |
|
|
|
||
|
|
|
|
|
|
EN10213-3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
--------------------------------------- |
|
|
|
|
|
|
--------------------------------------- |
|
|||||
|
|
|
|
|
|
P285QH |
|
|
|
|
|
|
|
LF2,A350 |
|
|
|
||
|
|
|
|
|
|
EN10222-4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
Фланцы |
|
Сталь |
|
RSt. 37-2, 10025 |
|
Fe360 B, 630 |
|
Grade C, A 283 |
|
|
|||||||
|
3 |
Конус клапана |
|
Нержавеющая сталь |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Тефлон |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5 |
Пружина |
|
Сталь |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
9 |
Болты |
|
Нержавеющая сталь |
A2-70 |
|
|
|
|
|
|
|
|
|
|
|
|
||
|
10 |
Nut |
|
Нержавеющая сталь |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
11 |
Прокладка |
|
Клингерсил |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
12 |
Посадочное седло |
|
Сталь |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
*) До января 2006 г корпуса клапанов NRVA40/NRVA50 изготавливались из TTSt 35N. |
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Оформление заказа |
Клапаны в сборе, включая фланцы DIN 2448: |
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
Сварной |
Кодовый номер |
|
|
|
Dp 2) |
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
Со стандартной |
|
Со спец. |
|
kv 3) |
Cv 4) |
||||
|
|
|
|
|
фланец, |
|
|
|
|
|
|
|
|||||||
|
|
|
Тип клапана |
|
|
Спец. |
|
|
пружиной |
|
пружиной1) |
|
|
|
|
||||
|
|
|
|
Клапан |
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
дюйм |
|
пружина 1) |
|
|
бар |
фунт/ |
|
бар |
фунт/ |
|
м3/ч |
гал./мин |
||
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
дюйм 2 |
|
дюйм 2 |
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
NRVA 15 |
½ |
020-2000 |
|
020-2307 |
|
0.12 |
1.7 |
|
0.3 |
4.4 |
|
5 |
6 |
|
||
|
|
|
NRVA 20 |
3/4 |
020-2001 |
|
020-2307 |
|
0.12 |
1.7 |
|
0.3 |
4.4 |
|
6 |
7 |
|
||
|
|
|
NRVA 25 |
1 |
020-2002 |
|
020-2317 |
|
0.12 |
1.7 |
|
0.3 |
4.4 |
|
19 |
22 |
|
||
|
|
|
NRVA 32 |
11/4 |
020-2003 |
|
020-2317 |
|
0.12 |
1.7 |
|
0.3 |
4.4 |
|
20 |
23 |
|
||
|
|
|
NRVA 40 |
1½ |
020-2004 |
|
020-2327 |
|
0.07 |
1.0 |
|
0.4 |
5.8 |
|
44 |
51 |
|
||
|
|
|
NRVA 50 |
2 |
020-2005 |
|
020-2327 |
|
0.07 |
1.0 |
|
0.4 |
5.8 |
|
44 |
51 |
|
||
|
|
|
NRVA 65 |
2½ |
020-2006 |
|
020-2337 |
|
0.07 |
1.0 |
|
0.4 |
5.8 |
|
75 |
87 |
|
||
|
|
|
1) |
Специальная пружина поставляется для замены стандартной пружины. |
|
|
|
|
|
|
|||||||||
|
|
|
2) ∆p - минимальный перепад давления, при котором клапан полностью открыт. |
|
|
|
|
|
|
||||||||||
|
|
|
3) |
Коэффициент kv характеризует расход воды м3/ч при перепаде давления на клапане 1 бар и плотности воды 1000 кг/м3. |
|||||||||||||||
|
|
|
4) |
коэффициент Cv характеризует расход воды в гал/мин при перепаде давления на вентиле 1 дюйм, ρ= 10 фунтов/гал. |
|||||||||||||||
Корпус клапана без фланцев:
Тип клапана |
Кодовый номер |
NRVA 15 |
020-2020 |
NRVA 20 |
020-2020 |
NRVA 25 |
020-2022 |
NRVA 32 |
020-2022 |
NRVA 40 |
020-2024 |
NRVA 50 |
020-2024 |
NRVA 65 |
020-2026 |
Анкерные болты и прокладки
Тип клапана |
Размеры |
Кодовый номер |
NRVA 15 / 20 |
M 12 ×115 mm |
006-1107 |
NRVA 25 / 32 |
M 12 ×148 mm |
006-1135 |
NRVA 40 / 50 |
M 12 ×167 mm |
006-1137 |
NRVA 65 |
M 16 ×200 mm |
006-1138 |
© Danfoss | DCS (MWA) | 2018.09 |
DKRCI.PD.FK0.A5.50 | 520H8406 | 3 |
Техническое описание | Обратные клапаны, типа NRVА
Фланцевые соединения Комплекты фланцев не включают в себя прокладки, болты и гайки. Комплекты специально разработаны для изделий компании Данфосс и должны использоваться только по указанному назначению.
По производительности выбирайте нужный размер клапана, а затем выбирайте размер фланцев, наиболее подходящий для данного типа клапана.
Размер, |
Размер, |
OD, |
T, |
OD, |
T, |
Тип |
Используется с клапаном |
Кодовый |
|
мм |
дюйм |
мм |
мм |
дюйм |
дюйм |
фланца |
номер |
||
|
DIN |
Под сварку встык DIN (2448) |
|
|
|
|
|
|
|
|||
|
10 |
3/8 |
18 |
2 |
0.710 |
0.079 |
1.3 |
NRVA 15/20 |
|
027N1112 |
|
|
15 |
½ |
22 |
2.5 |
0.866 |
0.098 |
1.3 |
NRVA 15/20 |
|
027N1115 |
|
|
20 |
3/4 |
26.9 |
2.3 |
1.059 |
0.091 |
1.3 |
NRVA 15/20 |
|
027N1120 |
|
|
25 |
1 |
33.7 |
2.6 |
1.327 |
0.103 |
4 |
NRVA 25/32 |
|
027N1026 |
|
|
32 |
11/4 |
42.4 |
2.6 |
1.669 |
0.102 |
4 |
NRVA 25/32 |
|
027N1033 |
|
|
40 |
11 |
48.3 |
2.6 |
1.902 |
0.103 |
6 |
NRVA 40/50 |
|
027N1042 |
|
|
50 |
2 |
60.3 |
2.9 |
2.370 |
0.110 |
6 |
NRVA 40/50 |
|
027N1051 |
|
|
65 |
21 |
76.1 |
2.9 |
3.000 |
0.110 |
8 |
NRVA 65 |
|
|
027N1055 |
|
Размер, |
Размер, |
OD, |
T, |
OD, |
T, |
Тип |
Используется с клапаном |
Кодовый |
||
|
мм |
дюйм |
мм |
мм |
дюйм |
дюйм |
фланца |
номер |
|||
|
|
|
|
||||||||
ANSI |
Под сварку встык ANSI B 36.10 |
|
|
|
|
|
|
||||
|
10 |
3/8 |
17.2 |
3.2 |
0.677 |
0.126 |
1.3 |
NRVA 15/20 |
|
027N2020 |
|
|
15 |
½ |
21.3 |
3.7 |
0.839 |
0.146 |
1.3 |
NRVA 15/20 |
|
027N2021 |
|
|
20 |
3/4 |
26.9 |
4.0 |
1.059 |
0.158 |
1.3 |
NRVA 15/20 |
|
027N2022 |
|
|
25 |
1 |
33.7 |
4.6 |
1.327 |
0.181 |
4 |
NRVA 25/32 |
|
027N2023 |
|
|
32 |
11/4 |
42.4 |
4.9 |
1.669 |
0.193 |
4 |
NRVA 25/32 |
|
027N2024 |
|
|
40 |
1½ |
48.3 |
5.1 |
1.902 |
0.201 |
6 |
NRVA 40/50 |
|
027N2025 |
|
|
50 |
2 |
60.3 |
3.9 |
2.370 |
0.150 |
6 |
NRVA 40/50 |
|
027N2026 |
|
|
65 |
2½ |
73.0 |
5.2 |
3.000 |
0.200 |
8 |
NRVA 65 |
|
|
027N2027 |
|
Размер, |
Размер, |
ID, |
T, |
ID, |
T, |
L, |
L, |
Тип |
Используется с |
Кодовый |
|
мм |
дюйм |
мм |
мм |
дюйм |
дюйм |
мм |
дюйм |
фланца |
клапаном |
номер |
SOC |
Под сварку с втулкой (ANSI B 16.11) |
|
|
|
|
|
|
||||
|
10 |
3/8 |
17.8 |
4.1 |
0.701 |
0.161 |
10 |
0.394 |
1.3 |
NRVA 15/20 |
027N2010 |
|
15 |
½ |
22 |
4.8 |
0.866 |
0.189 |
10 |
0.394 |
1.3 |
NRVA 15/20 |
027N2011 |
|
20 |
3/4 |
27.4 |
5.0 |
1.079 |
0.197 |
13 |
0.512 |
4 |
NRVA 25/32 |
027N2012 |
|
25 |
1 |
34.1 |
5.8 |
1.343 |
0.228 |
13 |
0.512 |
4 |
NRVA 25/32 |
027N2013 |
|
32 |
11/4 |
42.9 |
6.0 |
1.689 |
0.236 |
13 |
0.512 |
4 |
NRVA 25/32 |
027N2016 |
|
40 |
1½ |
49.0 |
6.5 |
1.929 |
0.254 |
13 |
0.512 |
6 |
NRVA 40/50 |
027N2015 |
|
Размер, |
Размер, |
ID, |
|
ID, |
|
L, |
L, |
Тип |
Используется с |
Кодовый |
|
мм |
дюйм |
мм |
|
дюйм |
|
мм |
дюйм |
фланца |
клапаном |
номер |
SA |
Под пайку DIN (2856) |
|
|
|
|
|
|
|
|
||
|
16 |
|
16.07 |
|
|
|
15 |
|
1.3 |
NRVA 15/20 |
027L1116 |
|
22 |
|
22.08 |
|
|
|
22 |
|
1.3 |
NRVA 15/20 |
027L1122 |
|
35 |
|
35.07 |
|
|
|
25 |
|
4 |
NRVA 25/32 |
027L2335 |
|
54 |
|
54.09 |
|
|
|
33 |
|
4 |
NRVA 40/50 |
027L2554 |
|
Под пайку ANSI (B 16.22) |
|
|
|
|
|
|
|
|||
|
|
5/8 |
|
|
0.628 |
|
|
0.807 |
1.3 |
NRVA 15/20 |
027L1117 |
|
|
7/8 |
|
|
0.878 |
|
|
0.866 |
1.3 |
NRVA 15/20 |
027L1123 |
|
|
13/8 |
|
|
1.375 |
|
|
0.984 |
4 |
NRVA 25/32 |
027L2335 |
|
|
21/8 |
|
|
2.125 |
|
|
1.300 |
4 |
NRVA 40/50 |
027L2554 |
Продолжение на следующей странице
© Danfoss | DCS (MWA) | 2018.09 |
DKRCI.PD.FK0.A5.50 | 520H8406 | 4 |
Техническое описание | Обратные клапаны, типа NRVА
Фланцевые соединения
(Продолжение)
FPT |
Размер, |
Размер, |
Внутренняя трубная резьба |
Тип |
Используется с |
Кодовый |
|
||||||
|
мм |
дюйм |
|
фланца |
клапаном |
номер |
|
Внутренняя трубная резьба FPT , NPT (ANSI/ASME B 1.20.1) |
|
|
|
||
|
10 |
3/8 |
(3/8 ×18 NPT) |
1.3 |
NRVA 15/20 |
027G1005 |
|
15 |
½ |
(1/2 ×14 NPT) |
1.3 |
NRVA 15/20 |
027G1006 |
|
20 |
3/4 |
(3/4 ×14 NPT) |
4 |
NRVA 25/32 |
027G1007 |
|
Пример |
|
|
Клапан NRVA 32 с фланцами 11/4" под сварку |
ПРИМЕЧАНИЕ: |
|
встык ANSI: |
|
|
NRVA 32 + болты + фланцы (комплект) = |
В комплект фланцев не входят |
|
прокладки, болты и гайки. |
|
|
020-2022 + 006-1135 + 027N2024 |
|
|
|
|
|
|
|
Размеры и масса |
|
|
|
|
|
|
|
|
Тип клапана |
|
L |
L1 1) |
B |
Масса |
|
NRVA 15 – 20 |
мм |
115 |
50 |
80 |
1.4 кг |
|
дюйм |
4.53 |
1.97 |
3.15 |
3.09 фунт |
||
|
||||||
NRVA 25 – 32 |
мм |
138 |
74 |
83 |
3.0 кг |
|
дюйм |
5.43 |
2.91 |
3.27 |
6.61 фунт |
||
|
||||||
NRVA 40 – 50 |
мм |
172 |
94.5 |
103 |
5.0 кг |
|
дюйм |
6.77 |
3.72 |
4.05 |
11.02 фунт |
||
|
||||||
NRVA 65 |
мм |
226 |
124 |
185 |
13.0 кг |
|
дюйм |
8.90 |
4.88 |
7.28 |
28.66 фунт |
||
|
1) без фланцев
© Danfoss | DCS (MWA) | 2018.09 |
DKRCI.PD.FK0.A5.50 | 520H8406 | 5 |
Техническое описание | Обратные клапаны, типа NRVА |
|
|
||
Номинальная |
Линия жидкости, где возможен фазовый переход |
|||
производительность |
||||
|
|
|
||
|

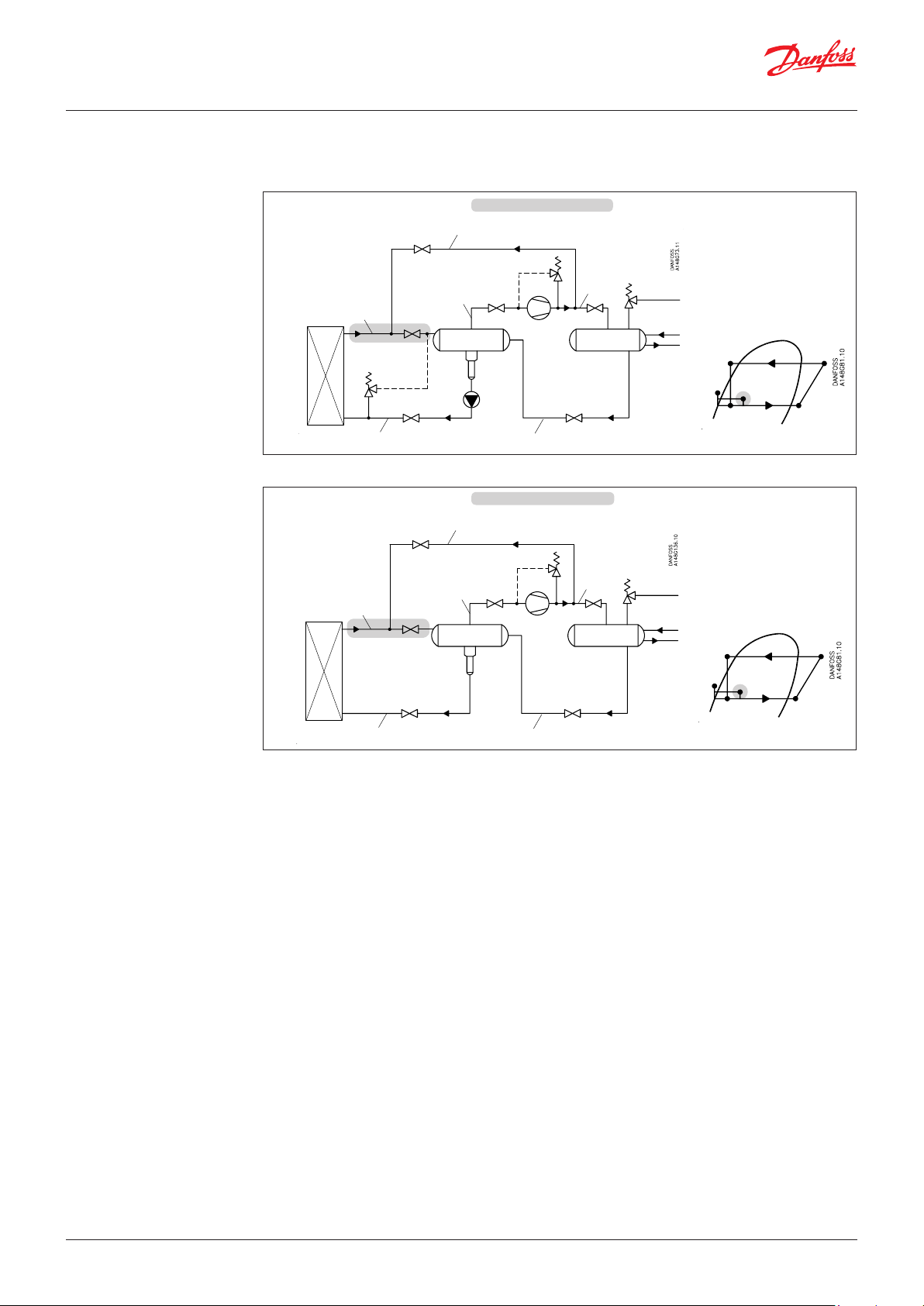

Места установки клапана в систему (отмечены серым цветом) |
|
||
|
Линия байпасирования и отвода |
Система |
||
|
горячего газа для оттайки |
с насосной |
||
|
|
Линия |
циркуляцией |
|
|
Линия всасывания |
нагнетания |
хладагента |
|
|
|
|||
|
Линия всасывания сухого пара |
|
|
|
|
влажного пара |
|
|
|
|
Линия жидкости без фазовых изменений |
Линия жидкости, где возможен фазовый переход |
||
|
Места установки клапана в систему (отмечены серым цветом) |
|
||
|
Линия байпасирования и отвода |
Система с |
||
|
горячего газа для оттайки |
естесственной |
||
|
|
Линия |
циркуляцией |
|
|
Линия всасывания |
нагнетания |
хладагента |
|
|
Линия всасывания сухого пара |
|
|
|
|
влажного пара |
|
|
|
Линия жидкости без фазовых изменений Линия жидкости, где возможен фазовый переход |
||
Места установки клапана в систему (отмечены серым цветом) |
|
|
|
Линия байпасирования и отвода |
Система с |
|
естесственным |
|
|
горячего газа для оттайки |
|
|
|
кипением |
Линия |
Линия |
хладагента |
всасывания |
нагнетания |
|
сухого пара |
|
|
|
|
|
|
Линия жидкости без фазового перехода |
|
© Danfoss | DCS (MWA) | 2018.09 |
DKRCI.PD.FK0.A5.50 | 520H8406 | 6 |
Техническое описание | Обратные клапаны, типа NRVА
Номинальная
производительность
Система единиц СИ
Линия жидкости, где возможен фазовый переход
Пример выбора клапана NRVA (для хладагента R 134a):
Параметры работы холодильной установки:
Te = -20 °C Q0 = 300 кВт Tliq = 10 °C
Max. ∆P = 0.3 бар
Производительность, указанная в таблице, приведена для номинальных условий эксплуатации (∆P = 0.2 бар, Tliq = 30 °C).
Фактическая производительность должна быть пересчитана на номинальные условия путем умножения на поправочные коэффициенты.
Поправочный коэффициент для ∆P = 0.3 бар равен f∆P = 0.82.
Поправочный коэффициент для температуры жидкости fTliq = 0.82.
Тогда номинальная производительность:
Qn = Qo ×f∆P ×fTliq = 300 ×0.82 ×0.82 = 202 кВт.
Из таблицы выбираем клапан NRVA 25 с производительностью 370 кВт.
Система единиц США
Пример выбора клапана NRVA |
Поправочный коэффициент для ∆P 5 фунт/ |
(для хладагента R 134a): |
дюйм2 равен f∆P = 0.79 |
|
Поправочный коэффициент для температуры |
Параметры работы холодильной установки: |
жидкости fTliq = 0.81. |
Te = -20 °F |
|
Qo = 130 TR |
Тогда номинальная производительность: |
Tliq = 50 °F |
Qn = Qo ×f∆P ×fTliq = 130 ×0.79 ×0.81 = 83.2 TR |
Max. ∆P = 5 фунт/дюйм2 |
Из таблицы выбираем клапан NRVA с произво- |
|
|
Производительность, указанная в таблице, |
дительностью 100 TR. |
приведена для номинальных условий эксплуа- |
TR — тонна охлаждения. |
тации (∆P = 3 фунт/дюйм2 , Tliq = 90 °F) |
|
Поэтому, фактическая производительность |
|
должна быть пересчитана на номинальные |
|
условия с помощью поправочных коэффици- |
|
ентов. |
|
© Danfoss | DCS (MWA) | 2018.09 |
DKRCI.PD.FK0.A5.50 | 520H8406 | 7 |
Техническое описание | Обратные клапаны, типа NRVА
Номинальная |
|
Линия жидкости, где возможен фазовый переход |
|||||||||
|
|
|
|
|
|
|
|
|
|
||
производительность |
R 717 |
|
|
|
|
|
|
|
|
|
|
Система единиц |
|
|
|
|
|
|
|
|
|
||
Тип |
kv |
|
|
|
Температура кипения Te |
|
|
|
|||
СИ |
клапана |
м3/ч |
-50 °C |
-40 °C |
-30 °C |
-20 °C |
-10 °C |
0 °C |
10 °C |
20 °C |
|
|
|||||||||||
Таблица производительности |
NRVA 15 |
5 |
504 |
512 |
519 |
526 |
532 |
537 |
542 |
546 |
|
NRVA 20 |
6 |
605 |
614 |
623 |
631 |
638 |
645 |
651 |
655 |
||
при номинальных условиях, |
|||||||||||
NRVA 25 |
19 |
1916 |
1945 |
1973 |
1998 |
2022 |
2042 |
2060 |
2075 |
||
QN [кВт], |
|||||||||||
NRVA 32 |
20 |
2016 |
2048 |
2077 |
2104 |
2128 |
2150 |
2169 |
2185 |
||
Tliq = 30 °C, |
|||||||||||
|
|
|
|
|
|
|
|
|
|
||
∆P = 0.2 бар |
NRVA 40 |
44 |
4436 |
4505 |
4569 |
4628 |
4682 |
4730 |
4771 |
4806 |
|
|
NRVA 50 |
44 |
4436 |
4505 |
4569 |
4628 |
4682 |
4730 |
4771 |
4806 |
|
|
NRVA 65 |
75 |
7562 |
7678 |
7787 |
7889 |
7981 |
8062 |
8133 |
8192 |
|
Поправочный коэффициент для ∆P (f∆P)
∆P, бар |
Поправочный |
|
коэффициент |
||
|
||
|
|
|
0.2 |
1.00 |
|
0.25 |
0.89 |
|
0.3 |
0.82 |
|
0.4 |
0.71 |
|
0.5 |
0.63 |
|
0.6 |
0.58 |
Поправочный коэффициент для температуры жидкости (Tliq)
Температура |
Поправочный |
|
жидкости |
коэффициент |
|
-20 °C |
0.82 |
|
-10 °C |
0.86 |
|
0 °C |
0.88 |
|
10 |
°C |
0.92 |
20 |
°C |
0.96 |
30 |
°C |
1.00 |
40 |
°C |
1.04 |
50 |
°C |
1.09 |
Система единиц США
Таблица производительности при номинальных условиях, QN TR [Тонн охлаждения],
Tliq = 90 °F,
∆P = 3 фунт/дюйм2
R 717
Тип |
Cv |
|
|
|
Температура кипения Te |
|
|
|
||
клапана |
гал.США/ |
-60 °F* |
-40 °F |
-20 °F |
0 °F |
20 °F |
40 °F |
60 °F |
80 °F |
|
мин |
||||||||||
|
|
|
|
|
|
|
|
|
||
NRVA 15 |
6 |
143.9 |
145.9 |
147.7 |
149.2 |
150.6 |
151.7 |
152.5 |
153.0 |
|
NRVA 20 |
7 |
173 |
175 |
177 |
179 |
181 |
182 |
183 |
184 |
|
NRVA 25 |
22 |
547 |
554 |
561 |
567 |
572 |
576 |
580 |
581 |
|
NRVA 32 |
23 |
576 |
583 |
591 |
597 |
602 |
607 |
610 |
612 |
|
NRVA 40 |
51 |
1266 |
1284 |
1300 |
1313 |
1325 |
1335 |
1342 |
1347 |
|
NRVA 50 |
51 |
1266 |
1284 |
1300 |
1313 |
1325 |
1335 |
1342 |
1347 |
|
NRVA 65 |
87 |
2158 |
2188 |
2215 |
2239 |
2259 |
2276 |
2288 |
2295 |
|
* на 2 °F ниже минимальной рабочей температуры.
Поправочный коэффициент для ∆P (f∆P)
∆P, фунт/дюйм2 |
Поправочный |
|
коэффициент |
||
|
||
3 |
1.00 |
|
4 |
0.87 |
|
5 |
0.79 |
|
6 |
0.72 |
|
7 |
0.66 |
|
8 |
0.62 |
Поправочный коэффициент для температуры жидкости (Tliq)
Температура Поправочный жидкости коэффициент
-10 °F |
0.82 |
|
10 |
°F |
0.85 |
30 |
°F |
0.88 |
50 |
°F |
0.92 |
70 |
°F |
0.96 |
90 |
°F |
1.00 |
110 °F |
1.04 |
|
130 °F |
1.09 |
|
© Danfoss | DCS (MWA) | 2018.09 |
DKRCI.PD.FK0.A5.50 | 520H8406 | 8 |
Техническое описание | Обратные клапаны, типа NRVА
Номинальная |
|
|
Линия жидкости, где возможен фазовый переход |
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
производительность |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Система единиц |
R 22 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
клапана |
|
м3/ч |
|
-50 °C |
-40 °C |
-30 °C |
-20 °C |
-10 °C |
0 °C |
10 °C |
20 °C |
|
|||||
|
Тип |
|
kv |
|
|
|
|
Температура кипения Te |
|
|
|
|
|
|
|||
СИ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
NRVA 15 |
|
5 |
|
99 |
102 |
105 |
108 |
111 |
|
114 |
|
116 |
118 |
|
|||
Таблица производительности |
NRVA 20 |
|
6 |
|
119 |
123 |
126 |
130 |
133 |
|
136 |
|
139 |
142 |
|
||
при номинальных условиях, |
NRVA 25 |
|
19 |
|
376 |
389 |
400 |
411 |
422 |
|
431 |
|
440 |
448 |
|
||
QN [кВт], |
NRVA 32 |
|
20 |
|
396 |
409 |
421 |
433 |
444 |
|
454 |
|
463 |
472 |
|
||
Tliq = 30 °C, |
NRVA 40 |
|
44 |
|
872 |
900 |
927 |
952 |
977 |
|
999 |
|
1020 |
1038 |
|
||
∆P = 0.2 бар |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
NRVA 50 |
|
44 |
|
872 |
900 |
927 |
952 |
977 |
|
999 |
|
1020 |
1038 |
|
|||
|
|
|
|
|
|
||||||||||||
|
NRVA 65 |
|
75 |
|
1486 |
1534 |
1580 |
1623 |
1665 |
|
1703 |
|
1738 |
1769 |
|
||
|
|
|
|
|
|
|
|
|
|
|
|
Поправочный коэффициент |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
для температуры жидкости |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
(Tliq) |
|
|
|
|
|
|
Поправочный коэффициент |
|
|
|
|
|
Температура |
|
Поправочный |
|
|||||||
|
для ∆P (f∆P) |
|
|
|
|
|
|
|
жидкости |
|
коэффициент |
|
|||||
|
|
|
|
|
|
|
|
-20 °C |
|
|
0.71 |
|
|||||
|
∆P, бар |
|
|
Поправочный |
|
|
|
|
|
|
|
|
|||||
|
|
|
коэффициент |
|
|
|
|
|
-10 °C |
|
|
0.75 |
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
0.2 |
|
|
|
1.00 |
|
|
|
|
|
0 °C |
|
|
0.80 |
|
||
|
0.25 |
|
|
|
0.89 |
|
|
|
|
|
10 °C |
|
|
0.86 |
|
||
|
0.3 |
|
|
|
0.82 |
|
|
|
|
|
20 °C |
|
|
0.92 |
|
||
|
0.4 |
|
|
|
0.71 |
|
|
|
|
|
30 °C |
|
|
1.00 |
|
||
|
0.5 |
|
|
|
0.63 |
|
|
|
|
|
40 °C |
|
|
1.09 |
|
||
|
0.6 |
|
|
|
0.58 |
|
|
|
|
|
50 °C |
|
|
1.22 |
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Система единиц США
Таблица производительности при номинальных условиях, QN TR [Тонн охлаждения],
Tliq = 90 °F,
∆P = 3 фунт/дюйм2
R 22
Тип |
Cv |
|
|
|
Температура кипения Te |
|
|
|
||
клапана |
гал.США/ |
-60 °F* |
-40 °F |
-20 °F |
0 °F |
20 °F |
40 °F |
60 °F |
80 °F |
|
мин |
||||||||||
|
|
|
|
|
|
|
|
|
||
NRVA 15 |
6 |
28 |
29 |
30 |
31 |
32 |
32 |
33 |
34 |
|
NRVA 20 |
7 |
34 |
35 |
36 |
37 |
38 |
39 |
40 |
41 |
|
NRVA 25 |
22 |
106 |
110 |
114 |
117 |
120 |
123 |
126 |
129 |
|
NRVA 32 |
23 |
112 |
116 |
120 |
123 |
127 |
130 |
133 |
135 |
|
NRVA 40 |
51 |
246 |
255 |
263 |
271 |
279 |
286 |
292 |
298 |
|
NRVA 50 |
51 |
246 |
255 |
263 |
271 |
279 |
286 |
292 |
298 |
|
NRVA 65 |
87 |
419 |
434 |
449 |
462 |
475 |
487 |
498 |
507 |
|
* на 2 °F ниже минимальной рабочей температуры.
Поправочный коэффициент для ∆P (f∆P)
∆P, фунт/дюйм2 |
Поправочный |
|
коэффициент |
||
|
||
3 |
1.00 |
|
4 |
0.87 |
|
5 |
0.79 |
|
6 |
0.72 |
|
7 |
0.66 |
|
8 |
0.62 |
Поправочный коэффициент для температуры жидкости (Tliq)
Температура Поправочный жидкости коэффициент
-10 °F |
0.73 |
|
10 |
°F |
0.77 |
30 |
°F |
0.82 |
50 |
°F |
0.87 |
70 |
°F |
0.93 |
90 |
°F |
1.00 |
110 °F |
1.09 |
|
130 °F |
1.20 |
|
© Danfoss | DCS (MWA) | 2018.09 |
DKRCI.PD.FK0.A5.50 | 520H8406 | 9 |
Техническое описание | Обратные клапаны, типа NRVА
Номинальная |
|
Линия жидкости, где возможен фазовый переход |
|||||||||
производительность |
|
||||||||||
Система единиц |
R 134a |
|
|
|
|
|
|
|
|
||
клапана |
м3/ч |
-50 °C |
-40 °C |
-30 °C |
-20 °C |
-10 °C |
0 °C |
10 °C |
20 °C |
||
|
Тип |
kv |
|
|
|
Температура кипения Te |
|
|
|
||
СИ |
|
|
|
|
|
|
|
|
|
|
|
NRVA 15 |
5 |
89 |
93 |
97 |
101 |
105 |
109 |
113 |
36 |
||
Таблица производительности |
NRVA 20 |
6 |
107 |
112 |
117 |
122 |
127 |
131 |
136 |
68 |
|
NRVA 25 |
19 |
338 |
354 |
370 |
385 |
401 |
415 |
429 |
90 |
||
при номинальных условиях, |
|||||||||||
QN [кВт], |
NRVA 32 |
20 |
356 |
373 |
390 |
406 |
422 |
437 |
452 |
158 |
|
Tliq = 30 °C, |
NRVA 40 |
44 |
783 |
820 |
857 |
893 |
928 |
962 |
994 |
260 |
|
∆P = 0.2 бар |
NRVA 50 |
44 |
783 |
820 |
857 |
893 |
928 |
962 |
994 |
389 |
|
|
NRVA 65 |
75 |
1335 |
1398 |
1461 |
1522 |
1582 |
1639 |
1695 |
678 |
|
|
|
|
|
Поправочный коэффициент |
||
|
|
|
|
для температуры жидкости |
||
|
|
|
|
(Tliq) |
|
|
|
Поправочный коэффициент |
|
Температура |
Поправочный |
|
|
|
для ∆P (f∆P) |
|
|
жидкости |
коэффициент |
|
|
|
|
-20 °C |
0.66 |
|
|
|
∆P, бар |
Поправочный |
|
|
||
|
коэффициент |
|
-10 °C |
0.70 |
|
|
|
|
|
|
|||
|
0.2 |
1.00 |
|
0 °C |
0.76 |
|
|
0.25 |
0.89 |
|
10 °C |
0.82 |
|
|
0.3 |
0.82 |
|
20 °C |
0.90 |
|
|
0.4 |
0.71 |
|
30 °C |
1.00 |
|
|
0.5 |
0.63 |
|
40 °C |
1.13 |
|
|
0.6 |
0.58 |
|
50 °C |
1.29 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Система единиц США
Таблица производительности при номинальных условиях, QN TR [Тонн охлаждения],
Tliq = 90 °F,
∆P = 3 фунт/дюйм2
R 134a
Тип |
Cv |
|
|
|
Температура кипения Te |
|
|
|
||
клапана |
гал.США/ |
-60 °F* |
-40 °F |
-20 °F |
0 °F |
20 °F |
40 °F |
60 °F |
80 °F |
|
мин |
||||||||||
|
|
|
|
|
|
|
|
|
||
NRVA 15 |
6 |
25 |
26 |
28 |
29 |
30 |
32 |
33 |
10 |
|
NRVA 20 |
7 |
30 |
32 |
33 |
35 |
36 |
38 |
39 |
20 |
|
NRVA 25 |
22 |
95 |
100 |
105 |
110 |
115 |
120 |
124 |
26 |
|
NRVA 32 |
23 |
100 |
106 |
111 |
116 |
121 |
126 |
131 |
46 |
|
NRVA 40 |
51 |
220 |
232 |
244 |
255 |
266 |
278 |
288 |
75 |
|
NRVA 50 |
51 |
220 |
232 |
244 |
255 |
266 |
278 |
288 |
112 |
|
NRVA 65 |
87 |
376 |
396 |
416 |
435 |
454 |
473 |
490 |
196 |
|
* на 2 °F ниже минимальной рабочей температуры.
Поправочный коэффициент для ∆P (f∆P)
∆P, фунт/дюйм2 |
Поправочный |
|
коэффициент |
||
|
||
3 |
1.00 |
|
4 |
0.87 |
|
5 |
0.79 |
|
6 |
0.72 |
|
7 |
0.66 |
|
8 |
0.62 |
Поправочный коэффициент для температуры жидкости (Tliq)
Температура Поправочный жидкости коэффициент
-10 °F |
0.64 |
|
10 |
°F |
0.68 |
30 |
°F |
0.74 |
50 |
°F |
0.81 |
70 |
°F |
0.89 |
90 |
°F |
1.00 |
110 °F |
1.15 |
|
130 °F |
1.35 |
|
© Danfoss | DCS (MWA) | 2018.09 |
DKRCI.PD.FK0.A5.50 | 520H8406 | 10 |
Техническое описание | Обратные клапаны, типа NRVА
Номинальная |
|
Линия жидкости, где возможен фазовый переход |
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
производительность |
R 404A |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Система единиц |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
клапана |
|
м3/ч |
|
-50 °C |
-40 °C |
-30 °C |
-20 °C |
-10 °C |
0 °C |
|
|
10 °C |
20 °C |
|||
|
Тип |
|
kv |
|
|
|
|
Температура кипения Te |
|
|
|
|
|
|
||
СИ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
NRVA 15 |
|
5 |
|
57.2 |
61.3 |
65.3 |
69.2 |
73.0 |
76.6 |
|
|
79.9 |
82.8 |
|||
Таблица производительности |
NRVA 20 |
|
6 |
|
68.7 |
73.6 |
78.4 |
83.1 |
87.6 |
91.9 |
|
|
95.8 |
99.4 |
||
при номинальных условиях, |
NRVA 25 |
|
19 |
|
217.5 |
232.9 |
248.2 |
263.1 |
277.4 |
290.9 |
|
|
303.5 |
314.7 |
||
QN [кВт], |
NRVA 32 |
|
20 |
|
228.9 |
245.2 |
261.3 |
276.9 |
292.0 |
306.3 |
|
|
319.5 |
331.2 |
||
Tliq = 30 °C, |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
NRVA 40 |
|
44 |
|
503.6 |
539.4 |
574.8 |
609.2 |
642.4 |
673.8 |
|
|
702.8 |
728.7 |
|||
∆P = 0.2 бар |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
NRVA 50 |
|
44 |
|
503.6 |
539.4 |
574.8 |
609.2 |
642.4 |
673.8 |
|
|
702.8 |
728.7 |
|||
|
|
|
|
|
||||||||||||
|
NRVA 65 |
|
75 |
|
858.5 |
919.4 |
979.7 |
1038.4 |
1094.9 |
1148.5 |
|
1198.0 |
1242.1 |
|||
|
|
|
|
|
|
|
|
|
|
|
Поправочный коэффициент |
|||||
|
|
|
|
|
|
|
|
|
|
|
для температуры жидкости |
|||||
|
|
|
|
|
|
|
|
|
|
|
(Tliq) |
|
|
|
|
|
|
Поправочный коэффициент |
|
|
|
|
Температура |
|
Поправочный |
||||||||
|
для ∆P (f∆P) |
|
|
|
|
|
|
|
|
жидкости |
|
коэффициент |
||||
|
|
|
|
|
|
|
|
|
-20 °C |
|
|
0.55 |
||||
|
∆P, бар |
|
|
Поправочный |
|
|
|
|
|
|
||||||
|
|
|
коэффициент |
|
|
|
|
-10 °C |
|
|
0.60 |
|||||
|
|
|
|
|
|
|
|
|
|
|
||||||
|
0.2 |
|
|
|
1.00 |
|
|
|
|
0 °C |
|
|
0.66 |
|||
|
0.25 |
|
|
|
0.89 |
|
|
|
|
10 |
°C |
|
|
0.74 |
||
|
0.3 |
|
|
|
0.82 |
|
|
|
|
20 |
°C |
|
|
0.85 |
||
|
0.4 |
|
|
|
0.71 |
|
|
|
|
30 °C |
|
|
1.00 |
|||
|
0.5 |
|
|
|
0.63 |
|
|
|
|
40 |
°C |
|
|
1.23 |
||
|
0.6 |
|
|
|
0.58 |
|
|
|
|
50 |
°C |
|
|
1.68 |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Система единиц США
Таблица производительности при номинальных условиях, QN TR [Тонн охлаждения],
Tliq = 90 °F,
∆P = 3 фунт/дюйм2
R 404A
Тип |
Cv |
|
|
|
Температура кипения Te |
|
|
|
||
клапана |
гал.США/ |
-60 °F* |
-40 °F |
-20 °F |
0 °F |
20 °F |
40 °F |
60 °F |
80 °F |
|
мин |
||||||||||
|
|
|
|
|
|
|
|
|
||
NRVA 15 |
6 |
15.7 |
17.0 |
18.2 |
19.5 |
20.7 |
21.8 |
22.8 |
23.7 |
|
NRVA 20 |
7 |
18.8 |
20.4 |
21.9 |
23.4 |
24.8 |
26.1 |
27.4 |
28.4 |
|
NRVA 25 |
22 |
59.6 |
64.5 |
69.3 |
74.0 |
78.5 |
82.7 |
86.8 |
89.9 |
|
NRVA 32 |
23 |
62.8 |
67.9 |
73.0 |
77.9 |
82.6 |
87.0 |
91.3 |
94.7 |
|
NRVA 40 |
51 |
138.1 |
149.4 |
160.6 |
171.4 |
181.7 |
191.4 |
200.9 |
208.2 |
|
NRVA 50 |
51 |
138.1 |
149.4 |
160.6 |
171.4 |
181.7 |
191.4 |
200.9 |
208.2 |
|
NRVA 65 |
87 |
235.4 |
254.7 |
273.7 |
292.2 |
309.8 |
326.3 |
342.5 |
355.0 |
|
* на 2 °F ниже минимальной рабочей температуры.
|
|
|
Поправочный коэффициент |
||
|
|
|
для температуры жидкости |
||
|
|
|
(Tliq) |
|
|
Поправочный коэффициент |
|
Температура |
Поправочный |
||
для ∆P (f∆P) |
|
|
жидкости |
коэффициент |
|
|
|
-10 °F |
0.52 |
||
∆P, фунт/дюйм2 |
Поправочный |
|
|||
коэффициент |
|
10 |
°F |
0.57 |
|
|
|
||||
3 |
1.00 |
|
30 |
°F |
0.63 |
4 |
0.87 |
|
50 |
°F |
0.72 |
5 |
0.79 |
|
70 |
°F |
0.83 |
6 |
0.72 |
|
90 |
°F |
1.00 |
7 |
0.66 |
|
110 °F |
1.29 |
|
8 |
0.62 |
|
130 °F |
1.92 |
|
© Danfoss | DCS (MWA) | 2018.09 |
DKRCI.PD.FK0.A5.50 | 520H8406 | 11 |
Loading...
