MAKING MODERN LIVING POSSIBLE

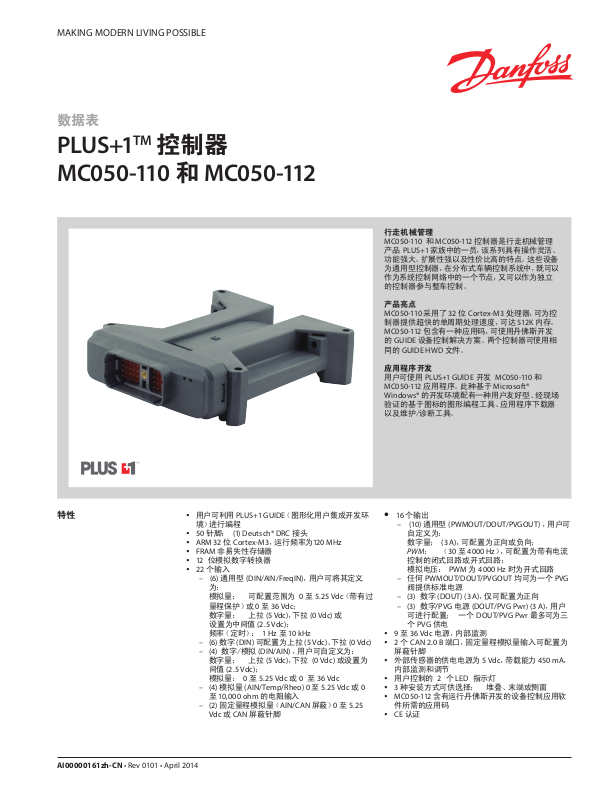

数据表
PLU S+1
TM
控制器

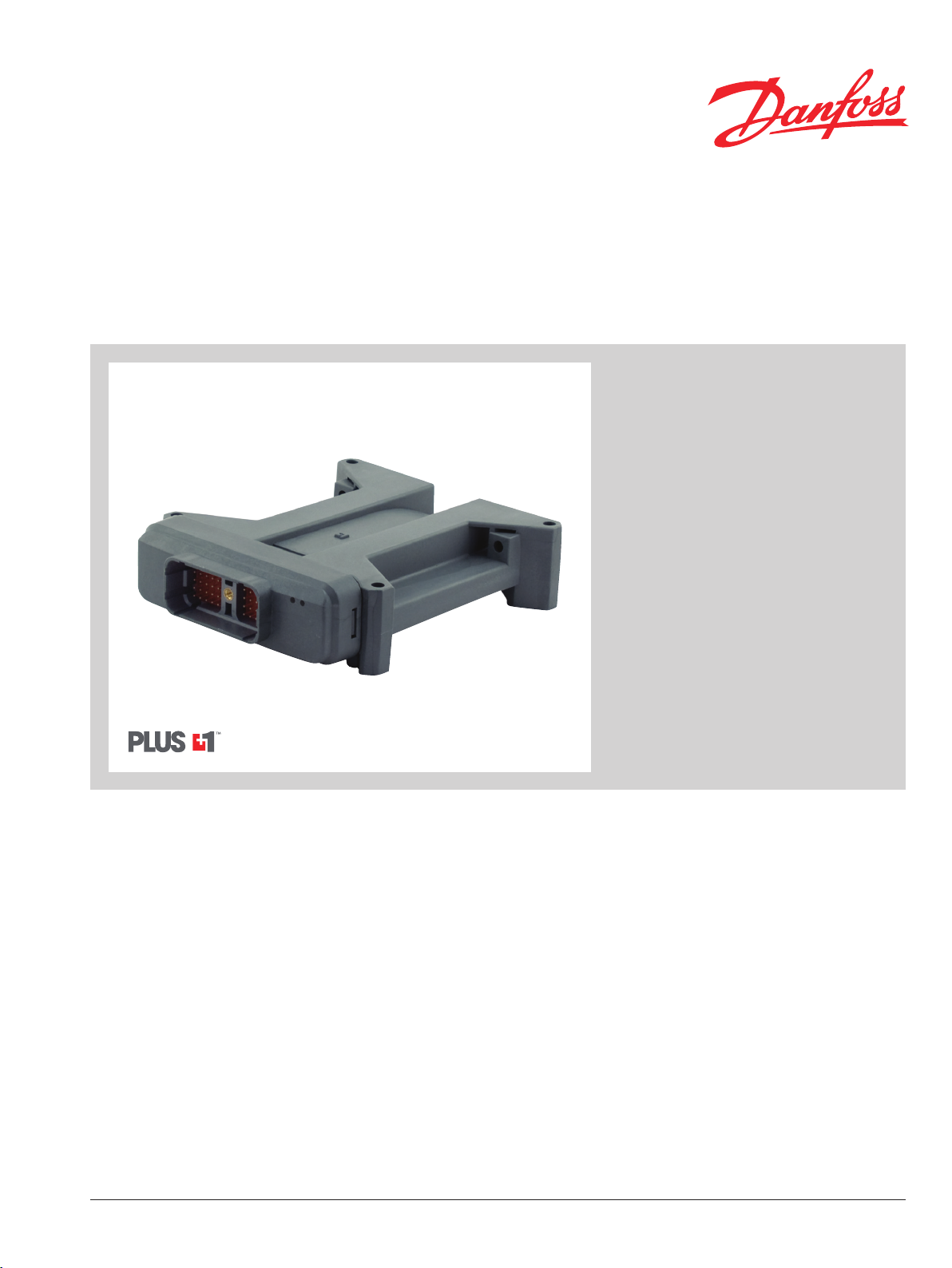

MC050-110 和 MC050-112
行走机械管理
MC0 50 -110 y和 MC050-112 控制器是行走机械管理
产品yPLU S+1 家族中的一员，该系列具有操作灵活、
功 能 强 大 、扩 展 性 强 以 及 性 价 比 高 的 特 点 。这 些 设 备
为通用型控制器，在分布式车辆控制系统中，既可以
作为系统控制网络中的 一个节点，又可以作为独立
的控制器参与整车控制。
产品亮点
MC050-110 采用了 32 位 Cortex-M3 处 理 器 ，可 为 控
制器提供超快的单周期处理速度，可达 512K 内存。y
MC050-112 包含有一种应用码，可使用丹佛斯开发
的 GUIDE 设备控制解决方案。两个控制器可使用相
同的 GUIDE HWD 文件。
应用程 序开发
用户可使用 PLUS+1 GUIDE 开发 y MC050-110 和
MC050-112 应用程序。此种基于 Microsoft®
Windows® 的开发环境配有一种用户友好型、经现场
验证的基于图标的图形编程工具、应用程序下载器
以及维护/诊断工具。 y
特性
AI00000161zh-CN • Rev 0101 • April 2014
yy 用户可利用 PLUS+1 GUIDE（图形 化用户集成 开发环
y 50 针脚： (1) Deutsch® DRC 接头
y ARM 32 位 Cortex-M3，运 行 频 率 为 120 MHz
y FRAM 非易失性存储器
y 12y位模拟数字转换器
y 22 个输入
境 ）进 行 编 程
– (6) 通用型 (DIN/AIN/FreqIN)，用 户 可 将 其 定 义
为：
模拟量：yy可配置范围为y0 至 5. 25 Vdc（带有过
量 程 保 护 ）或 0 至 36 Vdc；
数字量：yy上拉(5 Vdc)，下 拉 (0 Vdc) 或
设置 为中间值 (2.5 Vdc)；
频率（定时）： 1 Hz 至 10 kHz
– (6) 数字 (DIN) 可配置为上拉 (5 Vdc)、下 拉 (0 Vdc)
– (4)y数字/模拟 (DIN/AIN) ，用户可自定义为：
数字量：yy上拉(5 Vdc)，下 拉 y (0 Vdc) 或设置为
间值 (2.5 Vdc)；
模拟量： 0 至 5.25 Vdc 或 0y至 36 Vdc
– (4) 模拟量 (AIN/Temp/Rheo) 0 至 5.25 Vdc 或 0y
至 10,000 ohm 的电阻输入
– (2) 固定量程模拟量（AIN/CAN 屏蔽）0 至 5.25
Vdc 或 CAN 屏蔽针脚
• 16 个输出
– (10) 通用型 (PWMOUT/DOUT/PVGOUT) ，用 户 可
自定义为：yy
数字量： (3 A)，可 配 置 为 正 向 或 负 向 ；
PWM：yy（30 至 4000 Hz），可 配 置 为 带 有 电 流
控制的闭式回路或开式回路；y
模拟电压： PWM 为 4000 Hz 时为开式回路
y– 任何 PWMOUT/DOUT/PVGOUT 均可为一个 PVG
阀提供 标准电源
– (3)y数字 (DOUT) (3 A)，仅 可 配 置 为 正 向
– (3)y数字/PVG 电源 (DOUT/PVG Pwr) (3 A)，用 户
可进行配置；y一个 DOUT/PVG Pwr 最多可为三
个 PVG 供电
y 9 至 36 Vdc 电 源 ，内 部 监 测
y 2 个 CAN 2.0 B 端口，固定量程模拟量输入可配置为
屏蔽针脚
yy 外部传感器的供电电源为 5 Vdc，带 载 能 力 450 mA，
内部监测和调节
yy 用户控制的y2y个 LEDy指示灯
y 3 种安装方式可供选择：yy堆叠、末端或侧面
y MC050-112 含有运行丹佛斯开发的设备控制应用软
件所需的应用码
y CE 认证
Page 2
数据表 PLU S +1
TM
控制器 M C050-110 和 MC 050 -112
MC0 50 -110 和 MCO50-012
尺寸和针脚分配
mm [in]
35.7 [1.41]
147.5 [5.81]
193.8 [7.63]
C注意
114.4 [4.50]
159.7 [6.29]
144.5 [5.69]
32.4 [1.27]
47.1 [1.85]
139.11 [5.50]
51.6 [2.03]
2197A
PCB 可能会出现损坏。所有设备电源y+y针脚必须连接电池y+。
C注意
本设备不属于现场维修设备。打开设备外壳将导致保修失效。
MC050-110 和 MC050-112 50 针脚接头
12345
11 12 13 1415
2524232221
3534333231
4544434241
电气插头
针脚 控制器功能 针脚 控制器功能
C1-P1
C1-P2
C1-P3 CAN0 + C1-P28 AIN/Temp/Rheo
C1-P4 CAN0 - C1-P29 AIN/Temp/Rheo
C1-P5 AIN/CAN0 屏蔽 C1-P30 AIN/Temp/Rheo
C1-P6 DIN C1-P31 DOUT
C1-P7 DIN C1-P32 DOUT
C1-P8 5 Vdc 传感器电源 + C1-P33 DOUT
C1-P9
C1-P10 DIN C1-P35 DOUT/PVG Pwr
C1-P11 DIN C1-P36 DOUT/PVG Pwr
C1-P12 DIN C1-P37 PWMOUT/DOUT/PVGOUT
C1-P13 DIN C1-P38 PWMOUT/DOUT/PVGOUT
C1-P14 DIN/AIN C1-P39 PWMOUT/DOUT/PVGOUT
C1-P15 DIN/AIN C1-P40 PWMOUT/DOUT/PVGOUT
C1-P16 DIN/AIN C1-P41 PWMOUT/DOUT/PVGOUT
C1-P17 DIN/AIN C1-P42 PWMOUT/DOUT/PVGOUT
C1-P18 DIN/AIN/FreqIN C1-P43 PWMOUT/DOUT/PVGOUT
C1-P19 DIN/AIN/FreqIN C1-P4 4 PWMOUT/DOUT/PVGOUT
C1-P20 CAN1 + C1-P45 PWMOUT/DOUT/PVGOUT
C1-P21 C AN1 - C1-P46 PWMOUT/DOUT/PVGOUT
C1-P22 AIN/CAN1 屏蔽 C1-P47
C1-P23 DIN/AIN/FreqIN C1-P48
C1-P24 DIN/AIN/FreqIN C1-P49
C1-P25 DIN/AIN/FreqIN C1-P50
电源接地y电源y+
传感器电源接地y-
678910
16 17 1819 20
3029282726
4039383736
5049484746
2198B
C1-
P26*
DIN/AIN/FreqIN
C1-P27 AIN/Temp/Rheo
C1-P34 DOUT/PVG Pwr
电源y+
电源y+
电源y+
电源y+
连接配合 接 头时要 多加小心。yy
上述针脚引线适用于设备针脚。y
规格
电源电压
操 作温 度（环 境）
存储温度
可编程温度
IP 等级
（带 配 合接 头）
EMI/RFI 等级 100 V/M
重量
振动
冲击
最 大 电 流 ，正 向
最 大 电 流 ，负 向
丹佛斯动力系统贸易(上海)有限公司
丹佛斯对目录、产品手册和其他出版物中可能存在的错误不承担任何责任。丹佛斯有权不预先通知就更改其产品。这同时也适用于已订购产品，尽管此类更改随后没有任何已认同的说明书中认为是必要
的变化。此类资料中的所有商标都归各自公司。丹佛斯和丹佛斯标志都是丹佛斯集团的商标。归丹佛斯版权所有。
9 至 36 Vdc
-40°C 至 70°C [-40°F 至 158°F ]
-40°C 至 85°C [-40°F 至 185°F]
-40°C 至 70°C [-40°F 至 158°F ]
IP 67
0.53 kg [1.16 lb]
IEC 60 068-2- 64
IEC 60 068-2-27 试验方法 Ea
40 A
8 A
中国 上海 浦东新区 金海路1000号,22楼 邮政编码: 201206 电话: 021-3418 5200 传真: 021-6495 2622
订购信息
MC0 50 -110 1113 095 4
MC0 50 -112 1113 095 5
相关产品 丹佛斯材料编号
CG150 CAN/USB 网关 10104136
Deutsch® 配合接头y
组件包
10102024
（16 至 20
AWG）
PLUS+1 GUIDE
单一用户许可证
1010100 0
丹佛斯在线产品资料： www.danfoss.com
10100946
（20 至 24
AWG）
AI00000161zh-CN • Rev 0101 • April 2014 www.danfoss.com © Danfoss A/S, 2014-04
