Datu lapa
Lodētie siltummaiņi XB
Apraksts
XB ir lodēto vara plākšņu siltummaiņu sērija, |
Atbilstības apstiprinājumi: |
|
ko paredzēts izmantot centralizētās apkures |
• CE sertifikāts atbilstoši (PED) 97/23/EK |
|
un dzesēšanas sistēmās, piemēram, karstā |
• |
GOST/Krievija |
ūdens ražošanā, siltuma mezglos, lai tīklu |
• |
SVGW/Šveice |
nodalītu no mājas instalācijas vai kā spiediena |
• |
VA/Dānija |
pārtraucējus. Šīs sērijas siltummaiņiem ir dažādu |
|
|
izmēru plāksnes, no kurām daļu var piegādāt ar |
|
|
dažādu gofrējuma dziļumu vai rakstu, tādējādi |
|
|
nodrošinot iespēju katrā konkrētajā gadījumā |
|
|
izvēlēties optimālu siltummaini. |
|
|
Galvenie dati:
-Min. temperatūra −10 °C Maks. temperatūra +180 °C
-Maks. darba spiediens 25 bar
-Siltumnesējs
Centralizētā apkure: Cirkulācijas ūdens/glikola ūdens līdz 50%
Centralizētā dzesēšana: etilēna ūdens, propilēnglikola ūdens, etanola ūdens un citi piemēroti siltuma vadīšanas šķidrumi. (Sazinieties ar savu Danfoss pārstāvi).
-Savienojuma izmērs DN (ar vītni vai atloku) 20–100
© Danfoss | 2016.08 |
VD.JQ.C2.25 | 1 |
Datu lapa |
Lodētie siltummaiņi XB |
Pasūtīšana |
Skaidrojums, XB tips |
||||||||
|
XB 51L – 1 – 10 |
|
|
|
Plākšņu skaits |
||||
|
|
||||||||
|
|
|
|
|
|
|
|
|
Siltummaiņa pakāpe |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 = 1 pakāpes |
|
|
|
|
|
|
|
|
|
2 = 2 pakāpes |
|
|
|
|
|
|
|
|
|
Plākšņu tips |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Plākšņu izmērs |
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
B = lodēts siltummainis |
|
|
|
|
|
|
|
|
Plākšņu tipi
Vairākus siltummaiņus var piegādāt ar trīs dažādiem pamata gofrējumiem — H, M un L —, kas padara tos optimāli piemērotus dažādiem lietojumiem.
Skatiet tālāk minētos raksturlielumus.
|
H tips |
M tips |
L tips |
Kanāls |
Mazs |
Vidējs, H un |
Liels |
|
|
L plākšņu |
|
|
|
kombinācija |
|
Gofrējuma |
Plats |
|
Šaurs |
raksta leņķis |
|
|
|
Siltuma |
Salīdzinoši |
Vidēja |
Salīdzinoši |
vadīšana |
liela |
|
maza |
Spiediena |
Salīdzinoši |
Vidēja |
Salīdzinoši |
kritums |
liels |
|
mazs |
Micro Plate siltummaiņa (Micro Plate Heat Exchanger — MPHE) darbības princips:
Tradicionāli šīs dažādās versijas ir veidotas, izmantojot siltummaiņu plāksnēs dažādus gofrējuma raksta leņķus.
Tomēr ir izstrādāti jauni, efektīvāki siltuma vadīšanas raksti. Šī raksta īpatnība ir tāda, ka gofrējums ir veidots no dažādu lielumu un formu dobumiem — tā tiek veidoti Micro Plate siltummaiņi. Micro Plate siltummaiņi nodrošina tādu pašu siltuma vadīšanu, bet ir vieglāki, mazāki un ar mazāku spiediena kritumu. Turklāt uzlabotie siltuma vadīšanas Micro Plate siltummaiņi ir ar lielāku mehānisko izturību.
1 pakāpes XB tipa lodētie siltummaiņi
Tips |
XB04-1 |
|
XB24-1 |
Savienojums |
Vīne G ¾ |
|
Vīne G ¾ |
Plākšņu sk., n |
Koda nr. |
|
|
8 |
004B1011 |
|
- |
|
|
|
|
10 |
004B1012 |
|
004B1027 |
16 |
004B1014 |
|
004B1028 |
|
|
|
|
20 |
004B1016 |
|
004B1029 |
26 |
004B1017 |
|
004B1031 |
|
|
|
|
30 |
004B1019 |
|
004B1032 |
36 |
004B1021 |
|
004B1033 |
|
|
|
|
40 |
004B1023 |
|
004B1034 |
50 |
004B1024 |
|
004B1067 |
|
|
|
|
60 |
004B1026 |
|
004B1068 |
70 |
- |
|
004B1069 |
|
|
|
|
Siltummainis var sastāvēt no L tipa plāksnēm vai H tipa plāksnēm.
H tipa plāksnēm ir platāks kanāla leņķis nekā L tipa plāksnēm. H tipa plāksnes ir labāk
piemērotas noteiktām temperatūrām nekā L tipa plāksnes. Siltummaiņiem ar H tipa plāksnēm ir lielāka siltuma ietilpība, taču tiem ir arī lielāki spiediena zudumi.
Plākšņu komplekts var sastāvēt no abu tipu plākšņu kombinācijas. Ja H tipa plāksnes ir saliktas pārmaiņus ar L tipa plāksnēm, šo kombināciju sauc par M tipu.
L tips |
H tips |
|
|
Micro Plate
2 | © Danfoss | 2016.08 |
VD.JQ.C2.25 |
Datu lapa |
Lodētie siltummaiņi XB |
Pasūtīšana (turpinājums) |
1 pakāpes XB tipa lodētie siltummaiņi |
|
|
|
|
||
|
Tips |
XB51L-1 |
* XB51L-1 SB |
* XB51L-1 SB |
XB70L-1 2) |
XB70M-1 2) |
XB70H-1 2) |
|
|
|
|
|
|
|
|
|
Savienojums |
Vītne |
Vītne |
Atloks |
Atloks |
Atloks |
Atloks |
|
G 2 |
G 2 |
DN 50 |
DN 65/100 1) |
DN 65/100 1) |
DN 65/100 1) |
|
|
|
||||||
|
Plākšņu sk., n |
|
|
Koda nr. |
|
|
|
|
|
|
|
|
|
|
|
|
10 |
004B1141 |
- |
- |
- |
- |
- |
|
|
|
|
|
|
|
|
|
16 |
004B1142 |
- |
- |
- |
- |
- |
|
20 |
004B1532 |
- |
- |
- |
- |
- |
|
|
|
|
|
|
|
|
|
26 |
004B1533 |
- |
- |
- |
- |
- |
|
30 |
004B1194 |
004B1345 |
- |
- |
- |
- |
|
|
|
|
|
|
|
|
|
36 |
004B1195 |
004B1346 |
- |
- |
- |
- |
|
40 |
004B1196 |
004B1347 |
- |
- |
- |
- |
|
|
|
|
|
|
|
|
|
50 |
004B1197 |
004B1348 |
- |
004B2425 |
004B2000 |
004B2012 |
|
60 |
004B1198 |
- |
004B1350 |
004B2430 |
004B2001 |
004B2013 |
|
|
|
|
|
|
|
|
|
70 |
004B1199 |
- |
004B1351 |
004B2435 |
004B2002 |
004B2014 |
|
80 |
004B1200 |
- |
004B1352 |
004B2440 |
004B2003 |
004B2015 |
|
|
|
|
|
|
|
|
|
90 |
004B1201 |
- |
004B1353 |
004B2445 |
004B2004 |
004B2016 |
|
100 |
004B1202 |
- |
004B1355 |
004B2450 |
004B2005 |
004B2017 |
|
|
|
|
|
|
|
|
|
110 |
004B1203 |
- |
004B1356 |
004B2455 |
004B2006 |
004B2018 |
|
120 |
004B1204 |
- |
004B1357 |
004B2460 |
004B2007 |
004B2019 |
|
|
|
|
|
|
|
|
|
130 |
004B1534 |
- |
- |
- |
- |
- |
|
140 |
004B1536 |
- |
- |
004B2470 |
004B2008 |
004B2020 |
|
|
|
|
|
|
|
|
|
160 |
- |
- |
- |
004B2480 |
004B2009 |
004B2021 |
|
180 |
- |
- |
- |
004B2490 |
004B2010 |
004B2022 |
|
|
|
|
|
|
|
|
|
200 |
- |
- |
- |
004B2499 |
004B2011 |
004B2023 |
1)primārā puse (PN 25)/sekundārā atgaita (PN 16)
2)ar montāžas kronšteiniem rūpnīcas komplektācijā
*Speciālās versijas; SB: Šī versija ietver 6 atbalsta skrūves, M12x20
25
50
50
25 25
50
SB versija: atbalsta skrūves ir priekšpusē.
Speciālās versijas
Pēc pieprasījuma pieejamas speciālās versijas dažādām plūsmām, savienojumiem, maks. darba spiedieniem, materiāliem un jaudām. Papildu informāciju jautājiet vietējam pārdošanas pārstāvim.
VD.JQ.C2.25 |
© Danfoss | 2016.08 | 3 |
Datu lapa |
Lodētie siltummaiņi XB |
Pasūtīšana (turpinājums) |
2 pakāpju XB tipa lodētie siltummaiņi |
|||
|
Tips |
XB04-2 |
|
XB51L-2 |
|
|
|
|
|
|
Savienojums |
Vītne G ¾ |
|
Vītne G 2 |
|
Plākšņu skaits 1), n |
|
Koda nr. |
|
|
10/10 |
- |
|
004B1147 |
|
16/16 |
- |
|
004B1148 |
|
|
|
|
|
|
20/20 |
004B1036 |
|
004B1149 |
|
26/26 |
004B1037 |
|
004B1150 |
|
|
|
|
|
|
30/30 |
004B1038 |
|
004B1292 |
|
36/36 |
004B1039 |
|
004B1293 |
|
|
|
|
|
|
40/40 |
004B1040 |
|
004B1294 |
|
46/46 |
004B1041 |
|
004B1295 |
|
|
|
|
|
|
50/50 |
004B1042 |
|
004B1296 |
|
56/56 |
004B1043 |
|
004B1297 |
|
|
|
|
|
|
60/60 |
004B1044 |
|
004B1298 |
|
66/66 |
- |
|
004B1299 |
|
|
|
|
|
|
70/70 |
- |
|
004B1300 |
1) |
pēcapsilde/uzsildīšana |
|
|
|
|
|
|
|
|
Piederumi: Montāžas uzgaļi |
|
|
|
|
|
Apraksts |
Piemērots |
Savienojums |
Koda nr.1) |
|
|
XB04, XB24 |
G ¾/15 mm |
004B2945 |
|
|
G ¾/18 mm |
004B2946 |
|
|
|
|
||
|
Lodējamie uzgaļi |
|
G 2/28 mm |
004B2910 |
|
|
XB51L |
G 2/35 mm |
004B2911 |
|
|
|
G 2/42 mm |
004B2912 |
|
|
XB04, XB24 |
G ¾/DN 20 |
004B2944 |
|
Piemetināmie uzgaļi |
|
G 2/DN 32 |
004B2907 |
|
XB51L |
G 2/DN 40 |
004B2908 |
|
|
|
|||
|
|
|
G 2/DN 50 |
004B2909 |
|
|
|
G ¾/G ¾ |
004B2947 |
|
Uzskrūvējamie uzgaļi |
XB04, XB24 |
G ¾/G 1 |
004B2953 |
1) |
Vienā komplektā ir 2 montāžas uzgaļi ar uzgriežņiem un blīvēm |
|
|
|
|
|
|
Piederumi: XB tipa lodēto siltummaiņu montāžas pamatnes
|
|
Piemērots |
Koda nr. |
|
|
|
XB04, XB24 |
004B2948 |
|
|
|
XB51 |
004B2923 |
|
|
|
XB70 |
004B2925 1) |
|
|
|
XB51SB, 30–60 plāksnes |
004B1788 |
|
XB04, 24 |
XB51 |
XB51SB, 70–100 plāksnes |
004B1789 |
|
XB51SB, 110-160 plāksnes |
004B1790 |
|||
|
|
|||
XB70 |
|
XB51SB |
|

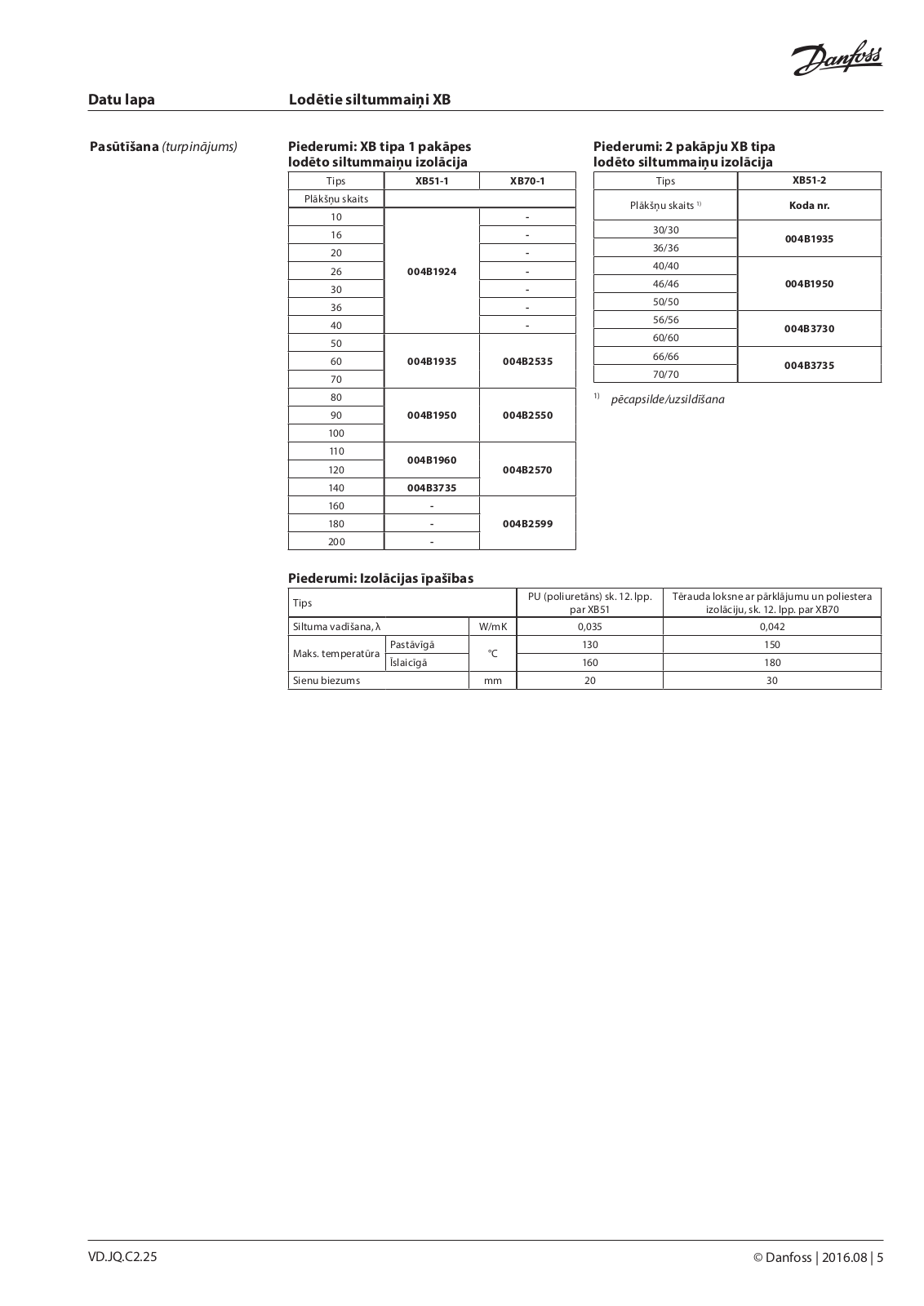

1)Pamatnes tiek piegādātas ar XB70. Līdz ar to tās būs nepieciešamas tikai remontam vai īpašām vajadzībām.
