Interruttore di livello del liquido
TipoLLS 4000/4000U
L’interruttore di livello del liquido LLS 4000/4000U
è progettato per rilevare lo stato (gassoso o liquido)
del refrigerante sulla parte anteriore della testa
di rilevamento ed è installato in un’ampia gamma
di applicazioni di refrigerazione.
L’interruttore di livello del liquido è disponibile
in due varianti, LLS 4000 e LLS 4000U. Le varianti
sono identiche tranne che per l’interfaccia della
filettatura del connettore al sistema. La variante
LLS 4000 è dotata di filettatura G ¾”, mentre la
variante LLS 4000U è dotata di filettatura NPT ¾”.
L’interruttore di livello del liquido LLS 4000/4000U
utilizza la comprovata tecnologia di riflettometria
(misura del livello delle microonde) appositamente
progettata per il nuovo interruttore LLS 4000/4000U.
Gli interruttori di livello del liquido LLS 4000/4000U
possono essere utilizzati per il controllo del livello
del liquido di numerosi refrigeranti, in recipienti,
accumulatori, ricevitori, colonne montanti, ecc.
Gli interruttori sono generalmente installati a coppie
e controllano il livello del liquido superiore e inferiore.
Caratteristiche• Interruttore di livello del liquido plug-and-play
• Facile installazione e configurazione minima
o addirittura non necessaria
• Comoda comunicazione con tutte le unità
tramite Bluetooth e l’app Danfoss
• Versione conforme a SIL2
• Due varianti di connessione di comune utilizzo
• Non necessita di manutenzione
• Sostituzione dei componenti elettronici
senza rimozione della parte meccanica
(nessun contatto con il refrigerante)
• Applicabile per ammoniaca
e idroclorofluorocarburi (H(C)FCs)
di comune utilizzo
• Comprovato principio di misura a riflettometria
L’interruttore di livello comprende un relè
di commutazione allo stato refrigerante.
La configurazione sul posto dell’interruttore LLS
consente la normale impostazione del relè aperto/
chiuso a seconda della correlazione desiderata.
Per applicazioni SIL è disponibile una versione
SIL2 con configurazione fissa (non configurabile).
Tutte le configurazioni e le misure dell’interruttore
LLS possono essere eseguite tramite Bluetooth
e tramite una speciale app Danfoss scaricabile.
Scheda tecnica | Interruttore di livello del liquido tipo LLS 4000/4000U
Concetto del prodotto/
applicazioni
Al fine di verificare che il livello del liquido rientri
nei limiti predefiniti consentiti, sono installati due
LLS 4000 rispettivamente in posizione di limite
inferiore e superiore. Con questa impostazione
il livello del liquido si trova tra i due interruttori
di livello e l’interruttore inferiore rileva il liquido,
mentre quello superiore rileva il gas.
SVA
SFA
+DSV
LLS 4000
LLS 4000
SCA-X
FIA
SNV
SNV
RT
260A
SNV
BSV
Nel caso in cui il livello del liquido fuoriesca
dai limiti, uno degli interruttori rileverà l’opposto
e commuterà il relè integrato. La funzione di
commutazione del relè deve essere usata per
le impostazioni allarme. Tale azione risulta
estremamente facile in caso di connessione
al sistema PLC.
SVA
AKS 4100
EKE
347
ICF 25-6-5A
SVA
BSV
SNV
SNV
LLG
SVA
LLG
SCA-X
SNV
SVA
260A
FIA
SNV
RT
SNV
SVA
SVA
QD
15
SVA
L’interruttore LLS può essere usato ogni
volta che è necessario controllare i livelli
del liquido dell’ammoniaca e di determinati
idroclorofluorocarburi (H(C)FCs).
LLS 4000/U
superiore
Liv. del
LLS 4000/U
liquido
inferiore
SVA
L’interruttore LLS è disponibile in due versioni:
- Una versione standard, adatta per la maggior parte
degli impianti di refrigerazione e di lavorazione
e completamente configurabile in termini di
tipologia del liquido e impostazione del relè.
- La versione SIL2 è adatta per impianti di
lavorazioni conformi a SIL. Questa versione non
è configurabile in termini di impostazioni del relè
(consultare la sezione: Parametri configurabili)
ed è progettata specificamente come interruttore
di livello superiore.

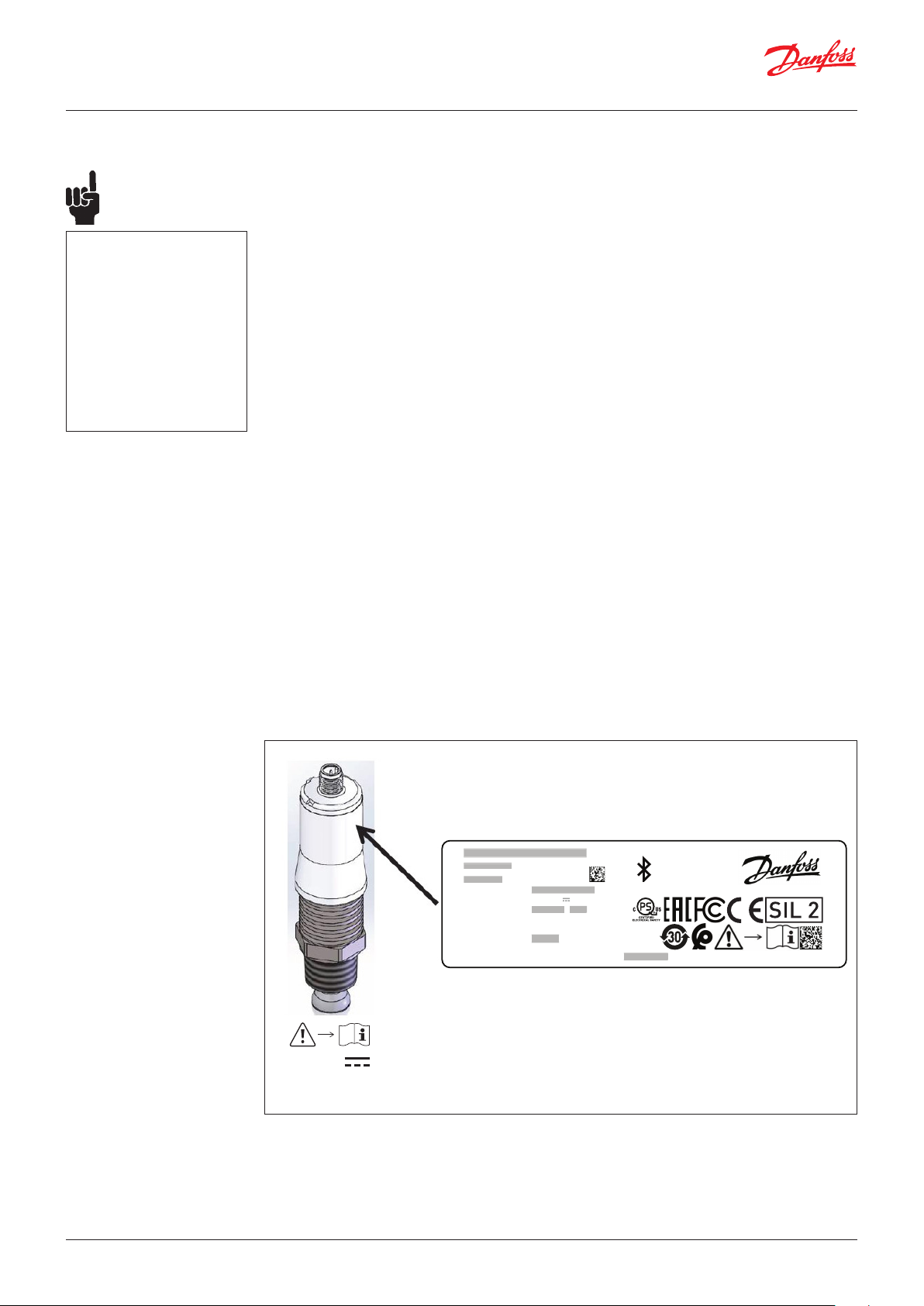

Nota:
Non si raccomanda
l’installazione
verticale o inclinata:
Scheda tecnica | Interruttore di livello del liquido tipo LLS 4000/4000U
Tipo di attaccoOltre alle due versioni, l’interruttore LLS dispone
inoltre di due diversi tipi di filettatura, LLS 4000 ed
LLS 4000U. Le versioni sono identiche tranne che
per la filettatura del connettore per l’installazione
al sistema. La variante LLS 4000 è dotata di
filettatura G ¾”, mentre la variante LLS 4000U
è dotata di filettatura NPT ¾”.
LLS 4000
G ¾”
LLS 4000UNPT ¾”
Per la connessione alla parte in questione del
sistema sono necessari connettori di saldatura.
I connettori NPT sono ampiamente diffusi,
mentre Danfoss offre connettori di saldatura
per la filettatura G ¾” come accessori.
Fare riferimento alle restrizioni geometriche
di seguito.
Connettore
di saldatura
Nessuna
riduzione
Area in cui è consentito
l’isolamento, se la temperatura
del fluido è inferiore alla
temperatura ambiente
max
45 mm
25 mm
1,8 in
min.
1 in
Principio di misuraL’interruttore di livello monitora la frequenza
Il principio di misura dell’interruttore LLS si basa
sulla riflettometria con scansione lineare da
4,9 GHz a 6,2 GHz (Tecnologia degli interruttori
a microonde). Il segnale riflesso è caratterizzato
da una frequenza di risonanza. La frequenza
di risonanza nell’aria è rilevata come riferimento
(f
). Quando l’elemento di rilevamento entra in
ref
di risonanza e indica se l’elemento di rilevamento
è circondato da liquido o gas. La figura di seguito
mostra la frequenza di riferimento con aria
(costante dielettrica εr=1) nella parte anteriore
dell’elemento di rilevamento con una costante
dielettrica del liquido εr>1,35.
contatto con il liquido, la frequenza di risonanza
passa a una frequenza inferiore. Ciò è dovuto alla
variazione della costante dielettrica del mezzo.
Scheda tecnica | Interruttore di livello del liquido tipo LLS 4000/4000U
200 mA
+/- 25%
1
2
3
4
+ Rosso
- Bianco
Verde
Nero
Relè: 30 V CC
200 mA
24 V CC
+/- 25%
M12 maschio
Installazione/
collegamento elettrico
L’interruttore di livello LLS 4000 deve essere installato come una singola unità (assemblata meccanicamente ed elettricamente) e non deve essere
smontata per evitare la ricalibrazione.
Per l’alimentazione del dispositivo è necessario utilizzare una fonte di alimentazione a bassa potenza
(LPS) con uscita a bassa tensione di sicurezza (SELV)
e corrente con limite massimo di 8 A.

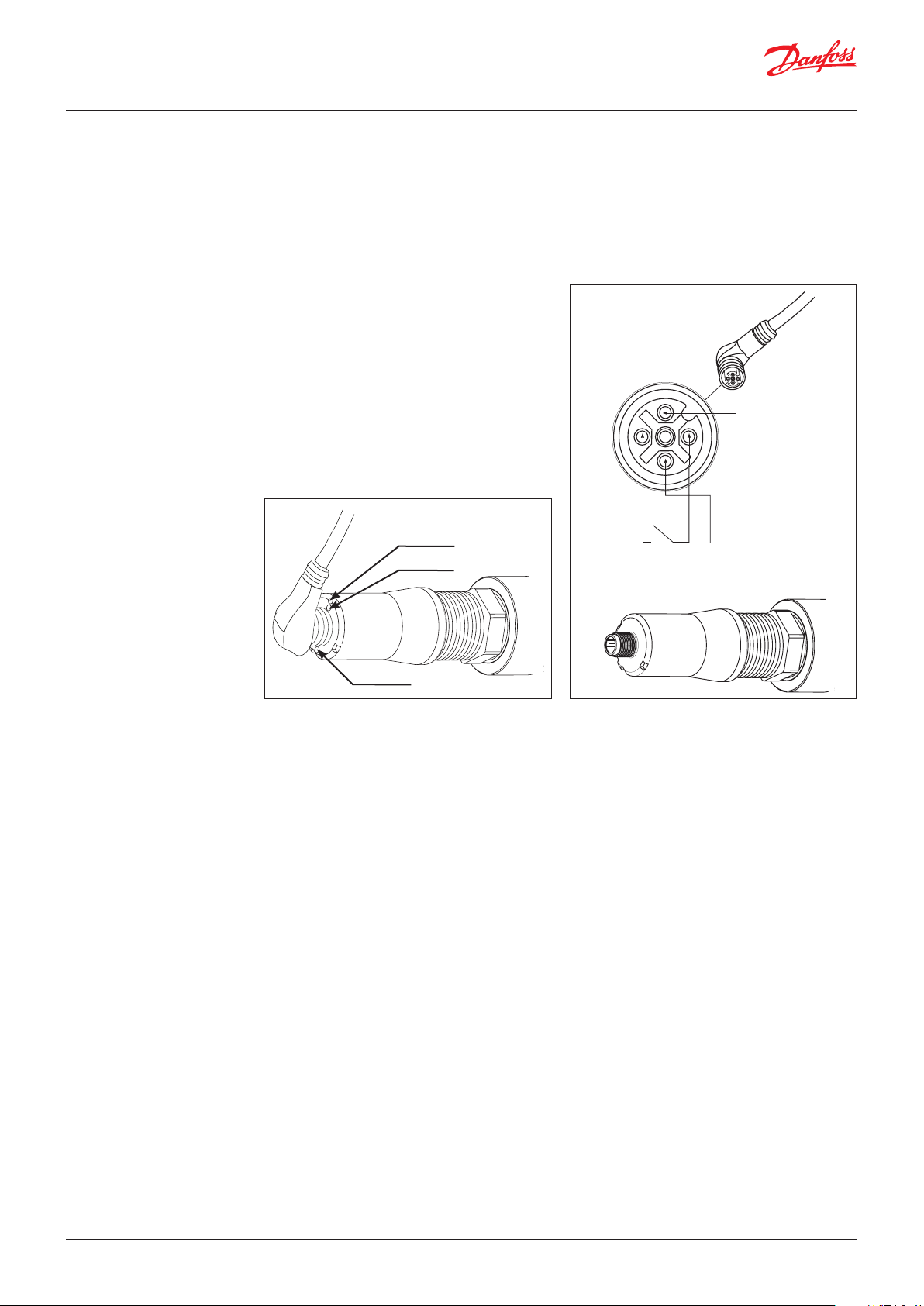

Dopo aver connesso il cavo femmina M12
all’alimentazione e al circuito relè è possibile
installare la spina M12 sul connettore maschio M12
ed è quindi possibile attivare l’alimentazione.
Durante questo passaggio il LED verde
si accenderà e sarà visibile attraverso
l’involucro trasparente.
L’interruttore LLS è ora pronto per la configurazione
tramite app Bluetooth Danfoss (consultare la sezione: Parametri configurabili).
Sono disponibili tre indicatori LED all’interno
dell’interruttore LLS 4000 dietro il coperchio
trasparente.
• L’indicatore verde indica lo stato
di alimentazione dell’interruttore.
- Quando lampeggia: la connessione
Bluetooth è attiva
• L’indicatore giallo indica se il liquido
è davanti all’interruttore.
• L’indicatore rosso indica la presenza
di un allarme.
Per impianti in cui sono validi i valori
è molto semplice e solo pochi parametri nel
software LLS sono configurabili. Questi sono:
predefiniti di fabbrica, l’installazione
e la configurazione sono plug-and-play.
• Tipo di mezzo - ammoniaca o Freon (H(C)FC).
Valore predefinito di fabbrica: ammoniaca
• Relè NO (normalmente aperto)
o NC (normalmente chiuso)
Valore predefinito di fabbrica:

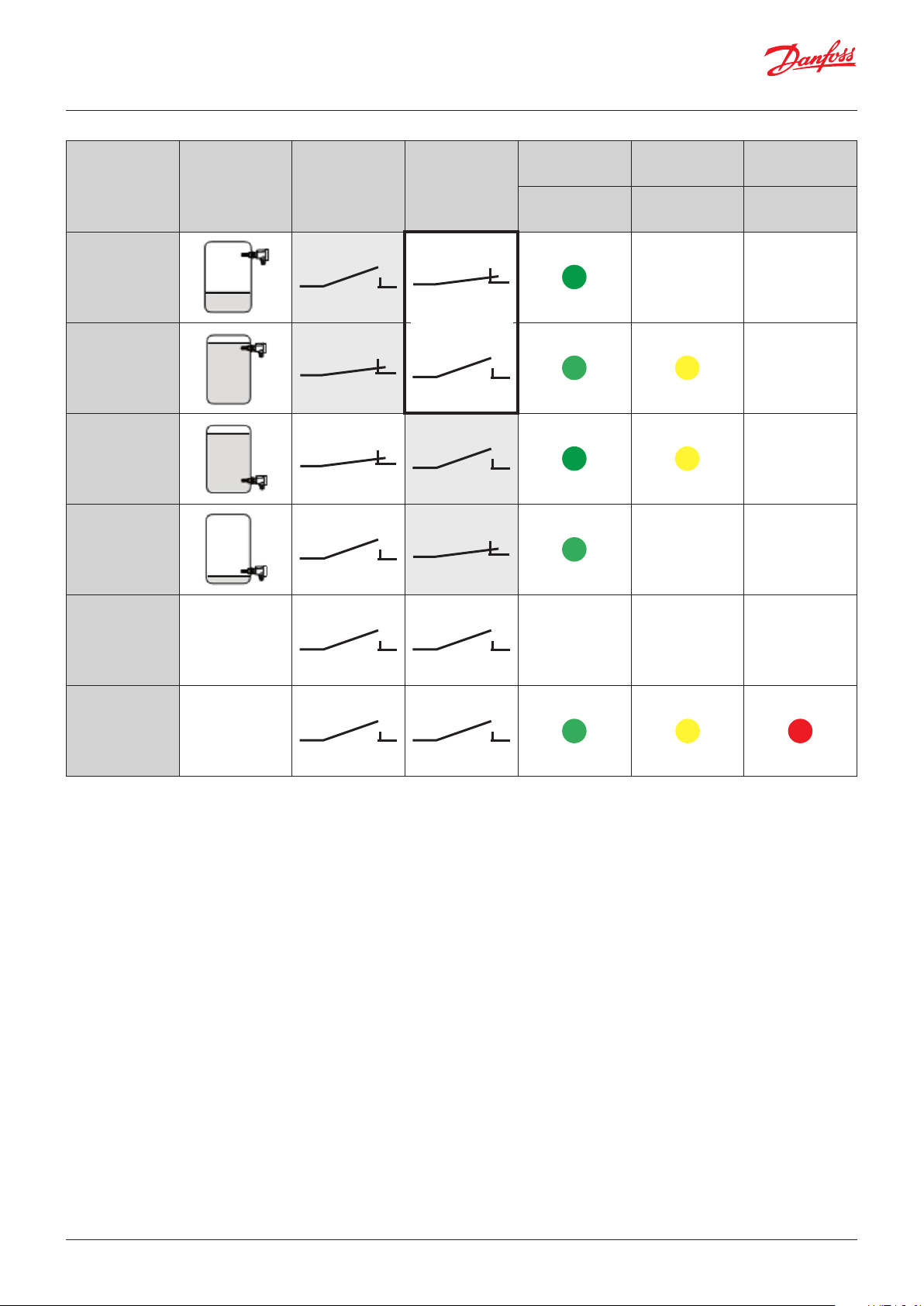

La tabella seguente riporta le possibili
configurazioni, lo stato del relè per
la configurazione in questione, il livello
del liquido e le indicazioni LED.
Scheda tecnica | Interruttore di livello del liquido tipo LLS 4000/4000U
Sensore di
livello elevato
Sensore di
livello elevato
Sensore di
livello basso
Sensore di
livello basso
Livello
Aperto in
assenza
di liquido
(normalmente
aperto)*
1)
Chiuso in assenza
di liquido
(normalmente
chiuso)*
Configurazione
fissa SIL2
2)
Tensione
connessa
LED verdeLED gialloLED rosso
Rilevamento
livello
Guasto LLS
Tensione di
alimentazione
fuori specifica
Guasto LLS
4000/4000U**
* A seconda della configurazione. Non completamente configurabile con SIL2. Configurazione fissa SIL2 e applicabile solo per sensore
di livello elevato
** Per le tipologie di guasti connettere il dispositivo all’App Bluetooth, inserire una modalità di stato di guasto e leggere la tipologia di guasto
*** È possibile rilevare il guasto a ogni livello rilevato, ad es. due o tre luci accese
Non raccomandato in queste applicazioni in quanto
1) Un allarme di livello alto potrebbe non essere registrato in caso di interruzione della corrente elettrica
2) Un allarme di livello basso potrebbe non essere registrato in caso di interruzione della corrente elettrica
Scheda tecnica | Interruttore di livello del liquido tipo LLS 4000/4000U
Ordinazione
Dimensioni e pesi
LLS 4000/4000U
DescrizioneCodice
Interruttore di livello del liquido LLS 4000
(escl. connettore di saldatura e cavo M12) G ¾”
Interruttore di livello del liquido SIL2 LLS 4000
(escl. connettore di saldatura e cavo M12) G ¾”
Interruttore di livello del liquido LLS 4000U
(escl. connettore di saldatura e cavo M12) NPT ¾”
Interruttore di livello del liquido SIL2 LLS 4000U
(escl. connettore di saldatura e cavo M12) NPT ¾”
Parti di ricambio e accessori
DescrizioneCodice
Connettore di saldatura G ¾”084H6012
Parte superiore elettronica LLS 4000/U non SIL2084H6010
Cavo femmina M12 Danfoss, 2 metri (6,6 ft)034G7073
Cavo femmina M12 Danfoss, 8 metri (26,2 ft)034G7074
Kit guarnizioni per ispezione LLS 4000/U084H6011
Scheda tecnica | Interruttore di livello del liquido tipo LLS 4000/4000U
Manutenzione/assistenza
e precauzioni di calibrazione
L’interruttore LLS 4000 non necessita
di manutenzione ma vi sono alcune
precauzioni da adottare.
Le alette devono essere prive di sporco,
polvere, vernice e olio in grado di ridurre
potenzialmente il trasferimento di calore
termico dalle alette all’aria.
Per la pulizia dell’interruttore LLS utilizzare
un panno morbido, asciutto o umido,
o aria compressa.
Se la parte elettrica è separata dalla parte
meccanica durante l’installazione, assistenza
o manutenzione, è necessario evitare
l’ingresso di eventuali sostanze estranee
nella parte elettronica o meccanica.
In linea generale, è necessario evitare
la separazione di parti elettroniche
e meccaniche separate, nonché il loro
uso combinato, per motivi di calibrazione.
In caso di uso combinato accidentale di
parti meccaniche ed elettroniche da parte
di diversi interruttori, potrebbe rendersi
necessaria un’ulteriore calibrazione.
Attenersi a quanto segue prima di eseguire
la calibrazione:
L’interruttore LLS non deve essere nello stato
liquido (nello stato gassoso), altrimenti la
calibrazione potrebbe risultare non corretta.
L’accumulo di ghiaccio sull’interruttore LLS riduce
l’accessibilità per la connessione Bluetooth.
- Uno strato di ghiaccio di 10 cm riduce la distanza
dal dispositivo dell’app all’interruttore LLS di
1 metro.
- Uno strato di ghiaccio di 20 cm è considerato
il limite massimo per la connessione.
Il ghiaccio in sé non compromette la funzionalità
del prodotto fintantoché venga rispettato il limite
di temperatura ambiente minimo.
Comunicazione
Bluetooth
È possibile farlo sia svuotando il recipiente
in questione sia disinstallando l’interruttore
nell’ambiente esterno.
Negli ambienti “asciutti”, connettere
l’alimentazione all’interruttore LLS
ed eseguire la calibrazione.
L’app LLS Danfoss prevede l’opzione
di calibrazione.
- È possibile scaricare una speciale app LLS Danfoss
da Google Play su dispositivi Android o dall’app
store su dispositivi iOS.
- Tutte le comunicazioni con tutti gli interruttori LLS
installati in un impianto avvengono tramite questa
app. La comunicazione è possibile solo con un
interruttore LLS alla volta.
- Ciascun interruttore LLS comprende un numero
di serie che sarà visualizzato nell’app una volta
connesso. Contemporaneamente il LED verde
lampeggerà nell’interruttore LLS connesso.
Il marchio e il logo Bluetooth® sono marchi registrati
di proprietà di Bluetooth SIG Inc.
Android e Google Play sono marchi registrati
di Google LLC. App Store è un marchio registrato
di Apple Inc.
Scheda tecnica | Interruttore di livello del liquido tipo LLS 4000/4000U
Configurazione BluetoothÈ possibile eseguire la prima configurazione dei
parametri di un interruttore LLS singolo aprendo
l’app ed eseguendo una scansione dei dispositivi.
L’app fornirà una lista degli interruttori LLS presenti
nella posizione in questione. L’elenco comprenderà
un nome e il numero di serie corrispondente per
ciascun interruttore LLS presente.
1. Selezionare il primo articolo dall’elenco
e verificare quale LED verde dell’interruttore
LLS sta lampeggiando
2. Accedere con il codice PIN fornito.
(Per motivi di sicurezza si consiglia di
modificare il codice PIN dopo il primo accesso)
3. Toccare l’icona Menu
4. Toccare Accesso
5. Inserire la Password fornita
6. Rinominare il dispositivo con un nome
contenente fino a 24 simboli (8 simboli
visualizzati)
7. Verificare le impostazioni parametro e,
se necessario, modificare uno o entrambi
i parametri Tipo di mezzo/Stato interruttore
8. Annotare l’ID: nome, numero di serie,
tipo di mezzo e stato dell’interruttore
9. Chiudere l’app e verificare che il LED
verde abbia smesso di lampeggiare
10. Questo interruttore LLS è pronto
al funzionamento
11. Qualora siano presenti più interruttori
LLS, selezionare l’articolo successivo
nell’elenco e ripetere i passaggi da 1 a 10
È possibile modificare il nome e i parametri
configurabili di ciascun interruttore LLS
in qualsiasi momento.
Direttiva sulle apparecchiature radio (RED)
2014/53/UE
Direttiva sulla bassa tensione 2014/35/UEEN 61010-1 (edizione III)
Direttiva EMC 2014/30/UEEN 61326-1: 2013
PED2014/68/UE, A4P3.
ROHS 2011/65/UE
Certificazioni
24 V CC +/-25%, 80 mA
Alimentazione standard di tipo: SELV (Bassissima Tensione di Sicurezza) con limite massimo di
corrente di 8 A.
Max 30 V CC, 200 mA.
È possibile utilizzare la stessa alimentazione.
Attenzione:
nelle applicazioni con richiesta di SIL2 può essere necessaria un’alimentazione SELV separata.
Cicli max: 1.000.000
Tempo di risposta massimo: 2 secondi
Grado di inquinamento 3, altitudine 2.000 max, uso esterno
Umidità relativa da RH4 a RH99 % (IEC 60721-3-4: 1995 Classe 4K4)
IP 65 per componenti elettronici
IP 67 per parte meccanica
IEC 60529: 1989 + A1: 1999 + A2: 2013
NEMA 250: 4X (~ IP 66)
R717/NH3 (Ammoniaca): da -50 °C a +105 °C (da -58 °F a +221 °F)
R22: da -50 °C a +86 °C (da -58 °F a +187 °F)
R404A: da -50 °C a +63 °C (da -58 °F a +145 °F)
R410A: da -50 °C a +61 °C (da -58 °F a +142 °F)
R134A: da -50 °C a +91 °C (da -58 °F a +196 °F)
EN 300 328 V2.1.1
EN 62311: 2008
2011/6 5/UE
2015/8 63/UE
CE PED, EMC, RED, RoHS, LVD
SIL2
FCC
EAC (in attesa)
IC
CMIIT/TAC (attesa)
di Classe A. Il dispositivo
può provocare interferenze
radio in aree residenziali.
In caso di interferenze,
l’operatore è tenuto ad
adottare misure adeguate.
È necessario montare
lo strumento su un
serbatoio metallico.
Il dispositivo è destinato all’uso in aree industriali.
- Ogni uso non descritto nella presente scheda
tecnica è considerato errato e non è autorizzato
dal produttore.
- Il dispositivo LLS deve essere usato solo con
mezzi approvati elencati ai sensi dei Dati tecnici.
L’uso con altri mezzi deve essere approvato
da Danfoss prima dell’installazione.
- Verificare che le condizioni di installazione
e di esercizio del dispositivo rispettino quelle
indicate nella scheda tecnica, in particolare
per quanto riguarda la tensione di alimentazione
e le condizioni ambientali.
- Tutte le operazioni di assistenza e manutenzione
devono essere eseguite da personale qualificato.
- L’installazione deve essere conforme con
gli standard e le normative locali.
- Prima di effettuare qualsiasi operazione
di manutenzione sul dispositivo, scollegare
il dispositivo da tutte le fonti di alimentazione
principali.
- Prima di svitare il dispositivo LLS dal tubo
o dal serbatoio, verificare che questi ultimi
siano vuoti e che non siano sotto pressione.
- La responsabilità per lesioni o danni causati
dall’uso scorretto del dispositivo è esclusivamente
a carico dell’utente.
- A seconda dell’applicazione, la parte metallica
dello strumento può essere calda o fredda.
- Qualora il rilevamento o il mancato rilevamento
del mezzo da parte dell’interruttore di livello
generi un pericolo, è necessario attenersi alla
versione SIL e alle istruzioni specifiche descritte
nel manuale di sicurezza (test di verifica periodico).
È possibile scaricare il manuale di sicurezza SIL
dal sito Web Danfoss.
USA/Canada:
Il presente dispositivo è conforme alla Sezione
15 delle norme FCC e allo standard RSS-210
di Industry Canada.
Il funzionamento è soggetto alle seguenti due
condizioni.
(1) il dispositivo non deve provocare interferenze
nocive, e
(2) deve accettare qualsiasi interferenza
ricevuta, comprese quelle che possono
comprometterne il funzionamento. Eventuali
modifiche o cambiamenti non espressamente
approvati dal responsabile della conformità
potrebbero annullare l’autorità dell’utente
di utilizzare il dispositivo.
Il presente dispositivo è conforme alle norme
FCC e ai limiti per l’esposizione alle radiazioni
ISED RF per la popolazione generale. Il presente
dispositivo deve essere installato in modo da
fornire una distanza di separazione di almeno
20 cm da qualsiasi persona e non può essere
collocato o utilizzato congiuntamente ad altre
antenne o trasmettitori.
Il nome di commercializzazione prodotto dello
strumento è “serie LLS 4000”.
xxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxx
xxxxxxxxx
xxxxxxxx
xxxxxxx
S/N: xxxxxxxxxxxxxxxx
Supply: 24 V DC 80 mA
Connection type: xxxxxxxx / xxxx
MWP (PS): 65 bars
Process temp.: -50°C to +120°C
MD: xxxx/xx IP66/IP67
FCC ID:
IC:
xxxxxxxxxxxxxxxx
xxxxxxxx xxxx
xxxx/xx
Q6BSWSILBT01
1991D-SWSILBT01 CMIIT: xxxxxxxxxxx
xxx PV01
xxxxxxxxxxx
Danfoss A/S, 6430 Nordborg, Denmark
MADE IN FRANCE
lbl. nr. FZ 4007312201
Leggere e applicare le istruzioni di sicurezza
riportate nella documentazione del prodotto.
