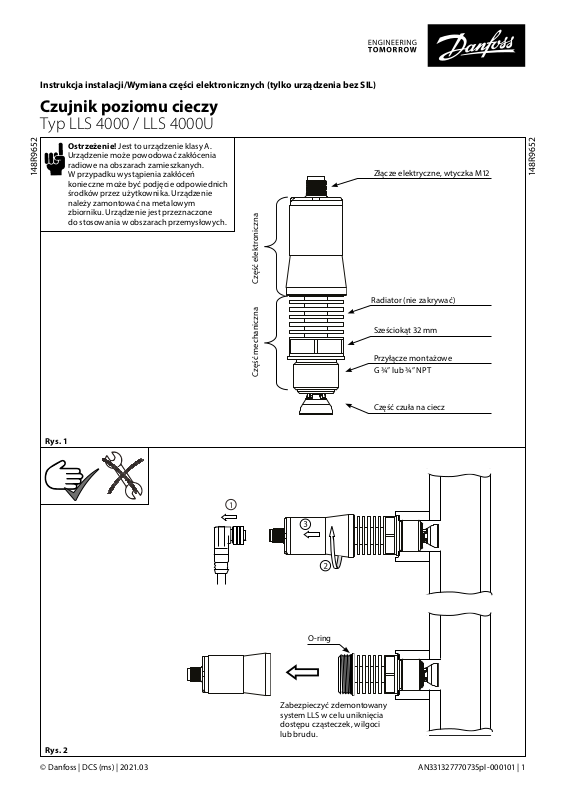

Danfoss LLS 4000, LLS 4000U Installation guide [pl]

Ins

trukcja instalacji/Wymiana części elektronicznych (

tylko urządzenia bez SIL)

Czujnik poziomu cieczy

Typ LLS 4000 / LLS 4000U

148R9652

148R9652

Ostrzeżenie! Jest to urządzenie klasy A.
Urządzenie może powodować zakłócenia
radiowe na obszarach zamieszkanych.
W przypadku wystąpienia zakłóceń
konieczne może być podjęcie odpowiednich
środków przez użytkownika. Urządzenie
należy zamontować na metalowym
zbiorniku. Urządzenie jest przeznaczone
do stosowania w obszarach przemysłowych.

Złącze elektryczne, wtyczka M12

Radiator (nie zakrywać)

Sześciokąt 32 mm

Przyłącze montażowe

Część mechaniczna Część elektroniczna

G ¾” lub ¾” NPT

Część czuła na ciecz

Rys. 1

Rys. 2

O-ring

Zabezpieczyć zdemontowany
system LLS w celu uniknięcia
dostępu cząsteczek, wilgoci
lub brudu.

© Danfoss | DCS (ms) | 2021.03

AN331327770735pl-000101 | 1

W przypadku uszkodzenia o-ringu
należy go ostrożnie wymienić przy użyciu
odpowiedniego oprzyrządowania

Rys. 3

Dokręcić ręcznie
zgodnie z ruchem
wskazówek zegara

Ręcznie dokręcić zgodnie z ruchem
wskazówek zegara do momentu ściśnięcia
o-ringu i osiągnięcia ogranicznika
mechanicznego (maksymalny
moment obrotowy 5 Nm/3,7 lb-ft)

Rys. 5 Rys. 4

2 | AN331327770735pl-000101

© Danfoss | DCS (ms) | 2021.03

Rys. 6

Czerwona dioda LED

Żółta dioda LED

Zielona dioda LED

Czujnik
wysokiego
poziomu

Czujnik
wysokiego
poziomu

Czujnik
niskiego
poziomu

Czujnik
niskiego
poziomu

Poziom

LLS 4000/4000U

Tryb NO*

LLS 4000/4000U

Tryb NC*

Stała
konguracja
SIL2

Podłączone

napięcie

Zielona

dioda LED

Wykrywanie

poziomu

Żółta

dioda LED

Awaria LLS

4000/4000U

Czerwona
dioda LED

Napięcie
zasilania poza
zakresem

Awaria LLS
4000/4000**

Zielona dioda
LED włączona

* Zależy od konguracji. Bez SIL2 w pełni kongurowalny. Konguracja stała SIL2 dotyczy tylko czujnika wysokiego poziomu
** W celu uzyskania rodzajów usterek należy podłączyć urządzenie do aplikacji Bluetooth, wejść w tryb stanu awarii

i odczytać rodzaj awarii

*** Usterkę można wykryć na każdym sprawdzanym poziomie, tzn. kiedy 2 lub wszystkie 3 kontrolki są włączone

© Danfoss | DCS (ms) | 2021.03

–

–

Żółta dioda
LED włączona

Czerwona
dioda LED
włączona

***

Zielona dioda LED miga.
Czujnik LLS 4000/4000U
podłączony do
urządzenia Bluetooth

AN331327770735pl-000101 | 3

Pobieranie aplikacji LLS Bluetooth

1

2

3

download

Search

Danfoss

4

LLS 4000

ABCDEFGHIJKL

LL S______

1

2

3

LL S______ _

4 5 6

LLS 4000

Konguracja

Kod PIN: 0000

4 | AN331327770735pl-000101

Możliwość
konguracji

© Danfoss | DCS (ms) | 2021.03

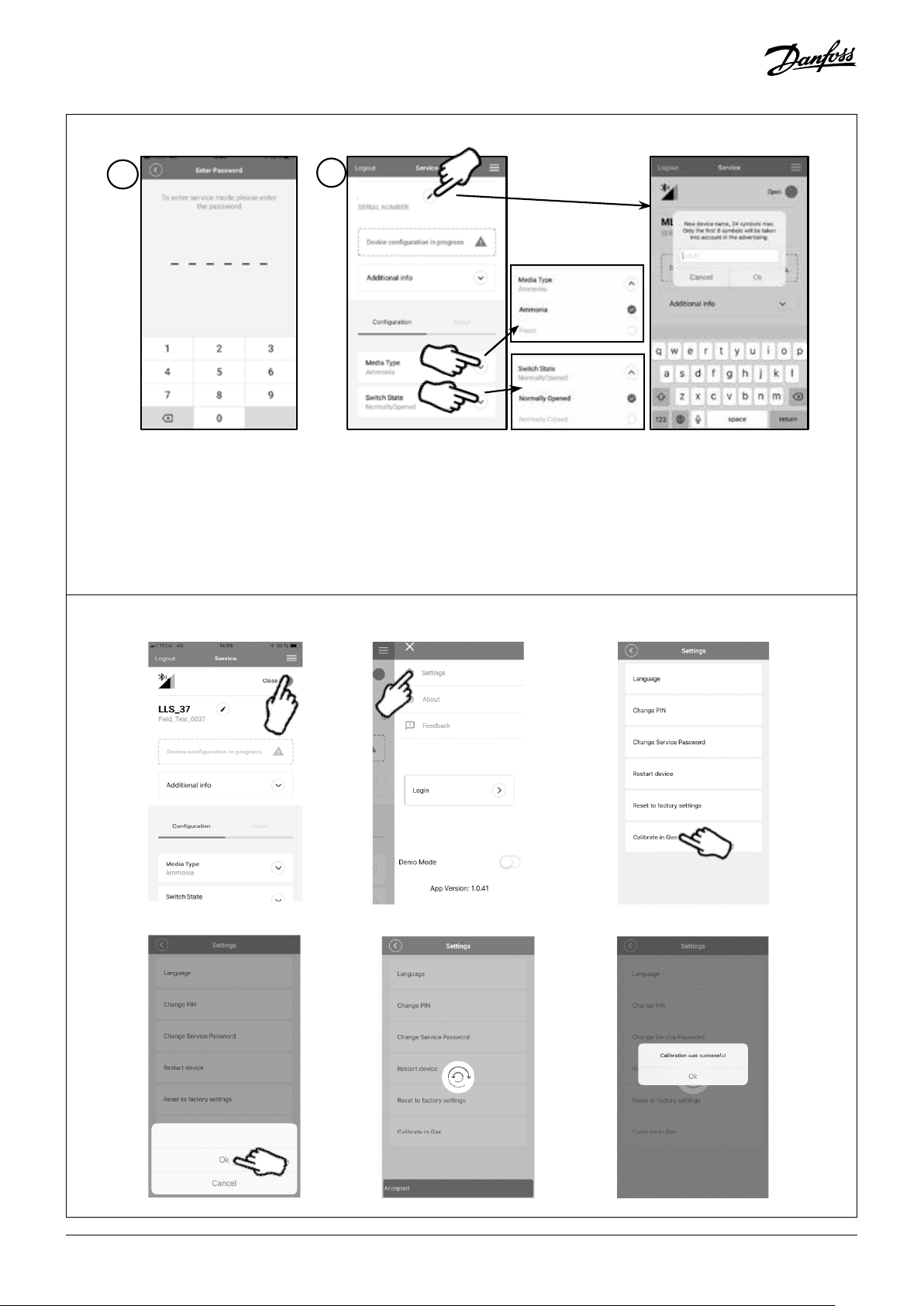

Ciąg dalszy konguracji

LLS 00 7

7

8

Hasło: 121314
W menu Serwis można wprowadzić
własne hasłodostępu do tego menu.

- Przejdź do prawego górnego menu

- Przejdź do opcji logowania

- Przejdź do ustawień

- Przejdź do opcji Service Password
(Hasło serwisowe)

- Wpisz nowe hasło serwisowe

Kalibracja (wykonywana po wymianie części elektronicznej i zawsze z głowicą czujnika LLS w fazie gazowej)

Kalibra cję można wykon ać tylko,
gdy urz ądzenie LLS znaj duje się
w fazie ga zowej

© Danfoss | DCS (ms) | 2021.03

AN331327770735pl-000101 | 5

Należy przeczytać i wdrożyć instrukcje bezpieczeństwa zawarte w dokumentacji produktu.

Prąd stały.

Ostrzeżenia/środki ostrożności

- Instrukcje zawarte w tym dokumencie powinny być stosowane wyłącznie do wymiany części elektronicznej.
Informacje na temat instalacji urządzenia znajdują się w Instrukcji instalacji/Skróconej instrukcji obsługi.

- W wersji urządzenia SIL niedozwolona jest wymiana części elektronicznych LLS4000/U.

- Część elektroniczna LLS4000/U powinna być stosowana wyłącznie jako część zamienna do czujnika poziomu cieczy LLS4000/U.

- Każde zastosowanie, które nie zostało opisane w niniejszej instrukcji jest uważane za nieprawidłowe i nie jest autoryzowane
przez producenta.

- W przypadku wprowadzania jakichkolwiek zmian instalacji, czynników lub warunków pracy urządzenia, należy zapoznać
się z Instrukcją instalacji/ Skróconą instrukcją obsługi i sprawdzić, czy przestrzegane są określone wartości.

- Wszystkie czynności serwisowe i konserwacyjne muszą wykonywać wykwalifikowani pracownicy.

- Instalacja musi być zgodna z lokalnymi normami i przepisami.

- Przed wykonaniem jakichkolwiek czynności konserwacyjnych urządzenie należy odłączyć od głównego źródła zasilania.

- Przed wykręceniem urządzenia LLS z rury lub zbiornika należy upewnić się, że są puste i nie znajdują się pod ciśnieniem.

- Odpowiedzialność za obrażenia ciała lub szkody powstałe w wyniku nieprawidłowego użytkowania urządzenia spoczywa
wyłącznie na użytkowniku.

- W zależności od zastosowania, metalowa część przyrządu może być gorąca lub zimna.

- Jeśli wykrycie lub niewykrycie czynnika przez wyłącznik poziomu może spowodować zagrożenie, należy zastosować wersję
SIL i szczegółowe zalecenia opisane w instrukcji bezpieczeństwa (okresowy test kontrolny). Instrukcję bezpieczeństwa SIL
można pobrać ze strony internetowej Danfoss lub skanując poniższy kod QR.

W celu uzyskania dalszych dokumentów (Instrukcja instalacji, Karta katalogowa itp.)
należy zeskanować poniższy kod QR:

Danfoss A/S, 6430 Nordborg, Dania
www.danfoss.com

22
