Danfoss living eco Installation guide [sv]

Installations- och användarhandbok
living eco®
Elektronisk radiatortermostat
Danfoss Heating Solutions VIIDB207 09/2013
1
Installationsguide living eco® Elektronisk radiatortermostat
Installationsguide
1. Installation
1.1 Identiera din living eco®-termostat ................................................ 4
1.2 I paketet ........................................................................... 4
1.3 Översikt över ventiladaptrarna...................................................... 5
1.4 Installera rätt adapter .............................................................. 6
1.5 Så här gör du för att sätta i batterierna .............................................. 7
1.7 Ställa in tid och datum första gången ............................................... 8
1.8 Installera living eco® ................................................................ 8
1.9 Automatiska justeringar ........................................................... 9
1.10 Ta bort living eco® .................................................................. 9
1.11 Återställa living eco® till standardinställningar ......................................10
1.12 Ta bort en adapter från living eco®..................................................10
2. Tekniska specikationer ................................................................11
Skanna in den här QR-koden med din mobiltelefon och gå direkt till
installationsvideon living eco® på YouTube.
Skanna in den här QR-koden med din mobiltelefon och kom direkt till
programmeringsvideon living eco® på YouTube.
2
09/2013 VIIDB207 Danfoss Heating Solutions
Användarguide living eco® Elektronisk radiatortermostat
Användarhandbok
3. Display och menyer
3.1 Startskärm ........................................................................ 12
3.2 Programmeny.....................................................................12
3.3 Funktionsmeny ...................................................................13
3.4 Avancerad meny ..................................................................14
4. Temperatur- och programinställningar
4.1 Inställning av komforttemperaturen ...............................................15
4.2 Standardprograminställningar..................................................... 16
4.3 Justera en temperatursänkningsperiod ............................................ 17
4.4 Skapa en ny temperatursänkningsperiod .......................................... 18
4.5 Ta bort en temperatursänkningsperiod ............................................19
4.6 Skapa ett semesterprogram ....................................................... 20
4.7 Avbryt ett reseprogram (tidig återkomst)...........................................21
4.8 Ändra ett bentligt reseprogram...................................................21
4.9 Ta bort ett reseprogram ........................................................... 22
4.10 Skapa ett frysskyddsprogram ......................................................22
5. Övriga inställningar
5.1 Ställa in tiden ..................................................................... 23
5.2 Begränsa inställningsområdet för temperaturen....................................24
5.3 Inaktivera automatisk sommartid ..................................................24
5.4 Barnlås............................................................................ 25
5.5 Inställning av värmereglering...................................................... 25
5.6 Öppet fönster-funktion............................................................ 26
5.7 Anpassa radiator/rumsförhållanden................................................26
5.8 Automatisk ventilmotionering.....................................................27
5.9 Inaktivering av intelligent styrning (prognos).......................................27
6. Säkerhetsåtgärder...................................................................... 28
7. Kassering ............................................................................... 28
Besök living-webbplatsen. Här hittar du mer information om bland annat:
animationer och videoklipp, frågor och svar, litteratur och mycket mer
living.danfoss.se
Danfoss Heating Solutions VIIDB207 09/2013
3
living eco®
Quick Start Guide
MAKING MODERN LIVING POSSIBLE
Danfoss Heating Solutions
living eco®
Quick Start Guide
MAKING MODERN LIVING POSSIBLE
Danfoss Heating Solutions
Installationsguide living eco® Elektronisk radiatortermostat
1. Installation
1.1 Identiera din living eco®-termostat
living eco® nns i era olika versioner för att möta kraven på olika marknader.
LIVING E CO
014G0050
Du identierar din version med hjälp av artikelnumret på etiketten som sitter på paketet. Adaptrar för en rad olika ventiltyper nns tillgängliga som tillbehör, se avsnitt 1.3.
Artikel-
nummer 014G0050 Inkl. förmonterad RA-adapter UK, DE, DK, NL, FR, PL, SE, FI 014G0051 Inkl. RA + M30 x 1,5-adaptrar UK, DE, DK, NL, FR, PL, SE, FI 014G0052 Inkl. RA + M30 x 1,5-adaptrar UK, CZ, SK, RU, TR, HU, HR, SI
014G0064
Versionsegenskaper Språksnabbguide
Inkl. RA + M30 x 1,5-adaptrar. Prognosfunktionen är inaktiverad som standard
INTELLIGEN T RADIATOR T HERMOSTAT DANFOSS RA CO NNECTION
5702420110257
UK, DE, DK, NL, FR, PL, SE, FI
1.2 I paketet
living eco® 014G0050 är utrustad med en förmonterad adapter för Danfoss RA-ventiler, två alkaliska AA-batterier, en 2 mm sexkantsnyckel och en snabbguide på engelska, tyska, danska, holländska, franska, polska, svenska och nska.
living eco®-givare Alkaliska AA-batterier Sexkantsnyckel, 2 mm Snabbguide och ”hängare”
living eco® 014G0051, 014G0052 och 014G0064 är utrustade med adaptrar för Danfoss RA-ventiler och ventiler med M30 x 1,5 (K)-anslutningar, två alkaliska AA-batterier, en 2 mm sex­kantsnyckel och en snabbguide på engelska, tyska, danska, holländska, franska, polska, svenska och nska (014G0051 and 014G0064) eller på engelska, tjeckiska, slovakiska, ryska, turkiska, ungerska, kroatiska och slovenska (014G0052).
living eco®-givare
4
09/2013 VIIDB207 Danfoss Heating Solutions
Adapter för RA-ventiler
Adapter för M30 x
1,5 (K)-ventiler
Alkaliska AA-bat-
terier
Sexkantsnyckel,
2 mm
Snabbguide
och ”hängare”
34
26
Installationsguide living eco® Elektronisk radiatortermostat
1.3 Översikt över ventiladaptrar
Adaptrar till en rad olika ventiltyper nns tillgängliga som tillbehör.
Adaptertyp Artikelnummer Adapter Ventil
För Danfoss RA-ventiler
För M30 x 1,5 (K)-ventiler
För Danfoss RAV-ventiler
För Danfoss RAVL-ventiler
För Danfoss RTD-ventiler
014G0251
014G0252
014G0250
014G0253
För M28-ventiler:
– MMA 014G0255
– Herz 014G0256
– Orkli 014G0257
– COMAP 014G0258
Danfoss Heating Solutions VIIDB207 09/2013
5
Installationsguide living eco® Elektronisk radiatortermostat
1.4 Installera rätt adapter
Adapter för RA-ventiler (förinstallerad på 014G0050)
1.
2.
Placera RA-adaptern på ventilen så som visas
Dra åt RA-adaptern med insexnyckeln (2 mm).
på bilden.
Adapter för M30 x 1,5 (K)-ventiler
1. 2.
Placera K-adaptern på ventilen så som visas
Dra åt K-adaptern för hand (max. 5 Nm).
på bilden.
Adapter för RAV-ventiler (tillbehör)
1. 2.
Tryck fast den inre adaptern på ventilen. Dra åt den yttre adaptern för hand (max. 5 Nm).
Adapter för RAVL-ventiler (tillbehör)
1. 2.
Tryck fast den inre adaptern på ventilen. Dra åt den yttre adaptern för hand (max. 5 Nm).
6
09/2013 VIIDB207 Danfoss Heating Solutions
Installationsguide living eco® Elektronisk radiatortermostat
Adapter för RTD-ventiler (tillbehör)
1.
2.
Placera RTD-adaptern på ventilen så som visas på bilden.
Adaptrar för M28-ventiler (tillbehör)
Följ instruktionerna för den specifika M28-ventilen. Instruktionerna levereras med ventiladaptern.
Dra åt RTD-adaptern för hand (max. 5 Nm).
1.5 Så här gör du för att sätta i batterierna
Ta bort batteriluckan och sätt i två AA-batterier. Kontrollera att batte­rierna är vända åt rätt håll. Laddningsbara batterier får inte användas. Dina inställningar sparas när du byter ut batterierna men inställningar­na för datum och tid återställs efter två minuter.
Symbolen för låg batterinivå visas ungefär en månad innan batte­rierna tar slut. Efter cirka två veckor blinkar -symbolen 14 gånger mellan klockan
19.00 och 21.00. Innan batterierna tar slut kommer living eco® försätta ventilen i frys­skyddsläge för att förhindra att värmesystemet skadas.
1.6 Så här fungerar knapparna
living eco® har två pilknappar som du kan använda till att navigera på displayen och i menyerna, samt att ställa in temperaturen.
Använd knappen med en punkt för att välja och bekräfta.
Om displayen är nedsläckt trycker du på någon av knapparna för att aktivera den.
Danfoss Heating Solutions VIIDB207 09/2013
7
Installationsguide living eco® Elektronisk radiatortermostat
1.7 Ställa in tid och datum för första gången
1. 2.
När du installerat batterierna blinkar tiden på displayen – 23:59. a. Ställ in timmar med , och bekräfta genom
att trycka på .
b. Ställ in minuter med , och bekräfta genom
att trycka på .
c. Ställ in datum med , bekräfta genom att
trycka på .
1.8 Installera living eco®
1. 2.
Skruva på living eco® på adaptern och dra åt för hand (max. 5 Nm). Skjut lätt framåt och vrid samtidigt living eco® medurs tills den låser sig och skruva sedan åt.
3. 4.
När blinkar bekräftar du inställningarna genom att trycka på . Displayen växlar till startskärmen (se avsnitt
3.1).
Aktivera installationsläget för att låsa fast living eco® på ventilen: Välj funktionsmenyn genom att trycka på i 3 sekunder . Välj M med . När M blinkar trycker du på .
Ett stort M blinkar på displayen och visar att installationsläget är aktiverat.
8
09/2013 VIIDB207 Danfoss Heating Solutions
Tryck på för att låsa fast living eco®.
Installationsguide living eco® Elektronisk radiatortermostat
1.9 Automatiska justeringar
När living eco® är installerad börjar den automatiskt att justera sig själv till ditt värmesystem. Under den här processen kommer du kanske uppleva att termostaten reagerar långsamt eller höjer och sänker värmen av sig själv. Detta är normalt och en nödvändig del av justeringsprocessen.
1. Anpassning till ventilen
Under den första natten vid ingångsättning stänger living eco® av radiatorvärmen och öppnar sedan igen för att registrera ventilens exakta öppningspunkt. På så vis kan living eco® styra värmen så effektivt som möjligt. Vid behov upprepas processen en gång per natt i upp till en vecka.
2. Intelligent styrning (prognos)
Under den första veckan i drift lär sig living eco® när det är nödvändigt att starta värmen i ett rum för att uppnå rätt temperatur i tid. Den intelligenta styrningen innebär att uppvärmningstiden löpande anpassas efter de naturliga temperaturförändringarna under årets gång. För att sparprogrammet ska kunna användas måste värmesystemet kunna leverera tillräckligt med värme under en kort tid då uppvärmningen sker. Kontakta din installatör om du får problem.
1.10 Ta bort living eco®
1. 2.
Aktivera installationsläget: Välj funktionsme­nyn genom att trycka på i 3 sekunder. Välj M med . När M blinkar trycker du på .
3. 4.
Ta bort batteriluckan och ta ur batterierna. Lås adapterringen genom att sätta i sextands-
Danfoss Heating Solutions VIIDB207 09/2013
Ett stort M blinkar på displayen och visar att installationsläget är aktiverat.
nyckeln eller liknande i hålet. Vrid moturs för att skruva loss living eco® från adaptern.
9
Installationsguide living eco® Elektronisk radiatortermostat
1.11 Återställa living eco® till standarinställningarna
1. 2.
Ta bort batteriluckan och ta ur ett batteri. Tryck och håll ned i cirka 5 sekunder medan
du sätter i batteriet.
1.12 Ta bort en adapter från living eco®
1. 2.
Ta bort batteriluckan. Lås adapterringen genom att sätta i en liten
sexkantsnyckel eller liknande i låshålet.
3. 4.
Vrid adaptern med sexkantsnyckeln som låser adapterringen åt det håll som visas på bilden.
10
09/2013 VIIDB207 Danfoss Heating Solutions
Sätt tillbaka batteriluckan. Montera living eco® på en annan ventiladapter enligt de instruktioner som följde med adaptern.
Installationsguide living eco® Elektronisk radiatortermostat
Intertek
2. Tekniska specikationer
Termostattyp Programmerbar elektronisk styrenhet för radiatorventiler Rekommenderat användnings-
område Motor Elektromekanisk Display Grå digital med bakgrundsbelysning Programvaruklassicering A Styrning PID Strömförsörjning 2 x 1,5 V alkaliska AA-batterier Eektförbrukning 3 μW i standbyläge, 1,2 W vid aktivitet Batterilivslängd 2 år
Signal vid låg batterinivå
Omgivningstemperatur 0 till 40 °C Transport, temperaturområde -20 till 65 °C Max. vattentemperatur 90 °C Temperatur, inställningsområde 4 till 28 °C Mätningsintervall Mäter temperaturen varje minut Tidsexakthet +/- 10 min/år Spindelrörelse Linjär, upp till 4,5 mm, max. 2 mm på ventil (1 mm/s) Ljudnivå <30 dBA Säkerhetsklass Typ 1
Öppet fönster-funktion
Vikt (inklusive batterier) 177 g (med RA-adapter)
IP-klass
Bostäder (föroreningsgrad 2)
Batterisymbolen blinkar på displayen. Om batterinivån är mycket låg blinkar hela displayen.
Aktiveras vid sänkning av temperaturen på ca 0,5 °C i över 3 minuter
20 (får inte användas i riskfyllda installationer eller på platser där den kan exponeras för vatten)
Godkännanden, märkning etc.
Danfoss Heating Solutions VIIDB207 09/2013
11
Användarguide living eco® Elektronisk radiatortermostat
3. Display och menyer
3.1 Startskärm
När du trycker på visas startskärmen som innehåller grundläggande information om program­mering och drift av living eco®:
Tiden visas med cirkeln där varje segment representerar 30 minuter.
• Svarta segment = perioder med komforttemperatur.
• Vita segment = perioder med temperatursänkning.
• Blinkande segment = aktuell tid.
Det valda programmet P0, P1, P eller (Frysskydd)
Veckodag
Inställd temperatur*
* living eco® visar den inställda temperaturen, inte den faktiska rumstemperaturen.
2, (Bortrest)
3.2 Programmeringsmeny
1. 2.
Så här väljer du programmeringsmeny: Om displayen är nedsläckt trycker du på och sedan igen för att öppna programmenyn. Använd för att växla mellan programmen och tryck på för att bekräfta. Det valda programmet blinkar.
Komfortperioden visas på displayen. Använd för att ställa in dagarna. När blinkar trycker du på för att bekräfta.
12
09/2013 VIIDB207 Danfoss Heating Solutions
Användarguide living eco® Elektronisk radiatortermostat
Displaysymboler i programmenyn
Program utan automatisk temperaturreducering. Det här programmet håller samma
P
0
temperatur kontinuerligt dag och natt. Sparprogram som sänker temperaturen till 17 ⁰C på natten (22.30 - 06.00).
P
1
Tider och temperaturer går att ändra. Utvidgat sparprogram som sänker temperaturen till 17 ⁰C på natten (22.30 - 06.00) och
P
2
måndag till fredag (08.00 - 16.00). Tider och temperaturer går att ändra. Reseprogrammet hjälper dig att spara energi genom att sänka temperaturen när du inte
är hemma. Tider och temperaturer går att ändra. Frysskydd - indikerar att living eco® är inställd på den lägsta inställningen. Termostaten
håller en konstant temperatur på 4-10 °C i rummet och säkerställer att inget fryser sönder.
Obs! Symbolerna måste blinka för att kunna aktiveras.
3.3 Funktionsmeny
1. 2.
Så här väljer du funktionsmenyn: Om displayen är nedsläckt, trycker du på , tryck sedan på och håll ned i 3 sekunder.
Displaysymboler i funktionsmenyn
Installationsläget måste alltid aktiveras vid installation eller borttagning av living eco®. Termostaten kan skadas och bli oreparerbar om den inte monteras korrekt vid installationen.
Barnlås – se avsnitt 5.4
MAX
Ange max.- och min. temperaturområde – se avsnitt 5.2
MIN
Ange tid och datum – se avsnitt 5.1.
Obs! Symbolerna måste blinka för att kunna aktiveras.
Danfoss Heating Solutions VIIDB207 09/2013
Använd för att växla mellan funktionerna.
13
Användarguide living eco® Elektronisk radiatortermostat
3.4 Avancerad meny
1. 2
Så här väljer du avancerad meny: Om displayen är nedsläckt trycker du på och håll sedan ned i 3 sekunder för att öppna funktionsmenyn.
Displaysymboler i avancerad meny
Tillbaka.
Bekräfta val.
Låg batterinivå.
Periodinställning för bortrestprogrammet.
Inaktivera/aktivera automatisk sommartid – se avsnitt 5.3.
Anpassa living eco® till radiator/rumsförhållanden – se avsnitt 5.7
Inaktivera/aktivera intelligent styrning (prognos) – se avsnitt 5.9
Välj normal eller snabb värmereglering – se avsnitt 5.5
Obs! Symbolerna måste blinka för att kunna aktiveras.
Tryck ned båda knapparna i 3 sekunder för att öppna avancerad meny.
14
09/2013 VIIDB207 Danfoss Heating Solutions
Användarguide living eco® Elektronisk radiatortermostat
4. Temperatur- och programinställningar
4.1 Ställa in komforttemperaturen
1. 2.
Om displayen är nedsläckt trycker du på Använd knapparna för att sänka eller höja komforttemperaturen (standardtemperatur är 21 °C). living eco® kommer ihåg den nya komforttem­peraturen efter temperatursänkningsperioder.
3. 4.
Om komforttemperaturen är inställd på lägsta nivån visas frysskyddssymbolen som indikerar att living eco® kommer att hålla en konstant temperatur på 4-10 °C i rummet.
Obs! Om temperaturen höjs mer än 1 °C kommer living eco® att höja radiatorvärmen med hög effekt så att den nya temperaturen nås snabbare. Du kan känna att ventilen och radiatorn blir varmare. Mindre temperaturändringar medför inte en högre effekt och ändringarna som görs får ingen omedel­bar reaktion.
Om temperaturen ändras under en tempe­ratursänkningsperiod (standard är 17 °C) blir den nya temperaturen endast giltig för den här temperatursänkningsperioden. Information om hur du ändrar temperatur­sänkningsperioden varaktigt finns i avsnitt 4.3.
20 cm
living eco® mäter temperaturen med två in­byggda givare – en bakom displayen och en precis intill ventilen. Baserad på båda avläsningar beräknas rums­temperaturen för området cirka 20 cm framför displayen. Detta innebär att living eco® kan styra den faktiska rumstemperaturen exakt. Observera att kalla och varma källor som en eldstad, direkt solljus eller drag kan påverka funktionerna i living eco®.
Danfoss Heating Solutions VIIDB207 09/2013
15
Användarguide living eco® Elektronisk radiatortermostat
4.2 Standardprograminställningar
Program P
Det här programmet har ingen automatisk temperaturreducering. Den håller temperaturen på en konstant komfortnivå dygnet runt. Standardkomforttemperaturen är 21 °C men kan ändras till temperaturer mellan 6 och 28 °C.
0 3 6 9 12 15 18 21 24
0
21 °C
Program P
Detta är ett standardsparprogram som har en komforttemperatur på 21 °C och en temperatursänk-
1
ningsperiod från 22.30 till 6.00 med en temperatur på 17 °C. Tid och temperatur kan kongureras för både komfort- och temperatursänkningsperioder.
0 3 6 9 12 15 18 21 24
17 °C 21 °C 17 °C
Program P
Det här är det utökade sparprogrammet med en temperatursänkningsperiod på 22.30 till 6.00 och
2
en extra temperatursänkningsperiod mellan 8.00 och 16.00 på vardagarna. Tid och temperatur kan kongureras både för komfort- och temperatursänkningsperioder.
Vardagar:
0 3 6 9 12 15 18 21 24
17 °C 21 °C 17 °C 21 °C 17 °C
Lördag/söndag:
0 3 6 9 12 15 18 21 24
17 °C 21 °C 17 °C
Bortrestprogram
Det här programmet ser till att temperaturinställningen (standard 17 °C) hålls dygnet runt. Använd programmet för att spara energi när du är bortrest. Tider och temperaturer går att ändra.
0 3 6 9 12 15 18 21 24
17 °C
Frysskydd
Med det här programmet upprätthålls en låg temperatur (standardinställning 6 °C) dygnet runt. Använd programmet för att undvika att radiatorn skadas när du är bortrest. Temperaturen kan ställas in.
0 3 6 9 12 15 18 21 24
6 °C
16
09/2013 VIIDB207 Danfoss Heating Solutions
Användarguide living eco® Elektronisk radiatortermostat
4.3 Justera en temperatursänkningsperiod
1. 2.
Om displayen är nedsläckt trycker du på och sedan igen för att öppna programmenyn. Använd för att välja det program du vill ha. När programmet du valt blinkar trycker du på
för att bekräfta.
3. 4.
Starttid för temperatursänkningsperioden blinkar sakta. Använd för att gå mellan start- och stopptider, tryck för att välja. De markerade tiderna blinkar snabbare för att indikera att de kan justeras. Ange start- och stopptid med hjälp av . När du gjort ditt val trycker du på för att bekräfta.
5. 6.
Använd för att välja period– välj mellan lördag/söndag, vardagar eller enbart en dag. När de dagar du valt blinkar trycker du på för att välja.
Temperatursänkningsperioden börjar att blin­ka. Använd för att ställa in temperaturen, bekräfta genom att trycka på .
blinkar.
Om du vill justera en temperatursänkningspe­riod, går du med till och trycker på .
När blinkar trycker du på för att bekräfta hela temperatursänkningsperioden.
Upprepa ändringarna som gjordes i bild 2.
Danfoss Heating Solutions VIIDB207 09/2013
17
Användarguide living eco® Elektronisk radiatortermostat
4.4 Skapa en ny temperatursänkningsperiod
Med living eco® kan du skapa upp till tre temperatursänkningsperioder för varje dag.
1. 2.
Om displayen är nedsläckt trycker du på och sedan igen för att öppna programme­nyn. Använd för att välja det program du vill ha. När programmet du valt blinkar trycker du på
för att bekräfta.
3. 4.
Starttid för befintlig temperatursänknings­period blinkar sakta. Använd för att gå till starttiden för den nya temperatursänknings­perioden.
5. 6.
Nu blinkar sluttiden. Tryck på för att ange sluttiden och tryck på för att bekräfta.
Använd för att välja period– välj mellan lördag/söndag, vardagar eller enbart en dag. När de dagar du valt blinkar trycker du på för att välja.
När starttiden för den nya temperatursänk­ningsperioden blinkar trycker du på för att ställa in tid och trycker på för att bekräfta.
Nu blinkar temperatursänkningstiden. Tryck på för att ange temperaturen och tryck på
för att bekräfta.
18
09/2013 VIIDB207 Danfoss Heating Solutions
Användarguide living eco® Elektronisk radiatortermostat
4.5 Ta bort en temperatursänkningsperiod
1. 2.
Om displayen är nedsläckt trycker du på och sedan igen för att öppna programmenyn. Använd för att välja det program du vill ha. När programmet du valt blinkar trycker du på
för att bekräfta.
3. 4.
Starttid för temperatursänkningsperioden blinkar sakta. Tryck på , starttiden börjar att blinka snabbare. Tryck på föratt ställa in starttiden till en halvtimme innan stopptiden. När du har änd­rat starttiden trycker du på .
Tryck på för att välja dagar och tryck på för att bekräfta.
blinkar. Tryck på för att bekräfta borttag-
ningen av temperatursänkningsperioden.
Danfoss Heating Solutions VIIDB207 09/2013
19
Användarguide living eco® Elektronisk radiatortermostat
4.6 Skapa ett bortrestprogram
Ett bortrestprogram håller temperaturen på samma nivå i den tidsperiod som du anger. Använd bortrestprogrammet för att minska energiförbrukningen när du inte är hemma.
1. 2.
Om displayen är nedsläckt trycker du på och sedan igen för att öppna programmenyn. Tryck på för att välja . När resväskesym­bolen blinkar trycker du på för att bekräfta.
3. 4.
Återkomstdagen blinkar. Använd för att ställa in returdagen, tryck för att bekräfta. Återkomstmånaden blinkar. Använd för att ställa in återkomstmånad, tryck på för att bekräfta.
5. 6.
blinkar, tryck på för att bekräfta ditt
reseprogram. visas nu på startskärmen.
Aktuell dag blinkar. Använd för att ställa in avresedag och tryck på för att bekräfta. Nu blinkar aktuell månad. Använd för att ställa in avresemånad och tryck på för att bekräfta.
Temperaturen blinkar. Använd för att ställa in temperaturen, tryck på för att bekräfta.
På avresedatumet visar displayen , ställ in reseperioden och temperatursänkningsperi­oden.
20
09/2013 VIIDB207 Danfoss Heating Solutions
Användarguide living eco® Elektronisk radiatortermostat
4.7 Upphäv ett bortrestprogram (tidig hemkomst)
Om du kommer hem tidigare än väntat kanske du vill byta från bortrestprogrammet till ditt vanliga program.
1. 2.
Om displayen är nedsläckt trycker du på Displayen visar: , ställ in reseperioden och temperatursänkningsperioden.
Tryck på igen för att öppna programmenyn. Använd för att välja det vanliga program­met P0, P1 eller P2, tryck på för att bekräfta.
4.8 Ändra ett bentligt bortrestprogram
1. 2.
Om displayen är nedsläckt trycker du på och sedan igen för att öppna programmenyn. Använd för att välja , tryck på för att bekräfta.
3. 4.
Avresedatumet blinkar, ändra med hjälp av
. Tryck på för att bekräfta ändringarna och byta till nästa värde. När du har gjort dina ändringar trycker du på
för att bekräfta.
Danfoss Heating Solutions VIIDB207 09/2013
Använd för att välja , tryck på för att bekräfta.
blinkar. Tryck på för att bekräfta änd-
ringarna i bortrestprogrammet.
21
Användarguide living eco® Elektronisk radiatortermostat
4.9 Ta bort ett bortrestprogram
1. 2.
Om displayen är nedsläckt trycker du på och sedan igen för att öppna programmenyn. Använd för att välja , tryck på för att bekräfta.
Använd för att markera OFF, tryck på för att bekräfta.
4.10 Skapa ett frysskyddsprogram
Frysskyddsprogrammet håller temperaturen på samma låga nivå tills du väljer ett annat program.
1. 2.
Om displayen är nedsläckt trycker du på och sedan igen för att öppna program­menyn. Tryck på för att välja . När frysskydds­symbolen blinkar trycker du på för att bekräfta.
3. 4.
Frysskyddstemperaturen blinkar (standar­dinställningen är 6 °C). Ställ in frysskydds­temperaturen med och tryck på för att bekräfta.
blinkar, tryck på för att bekräfta ditt frys-
skyddsprogram. visas nu på startskärmen.
22
09/2013 VIIDB207 Danfoss Heating Solutions
Om du vill avsluta frysskydd väljer du bara ett annat program.
Användarguide living eco® Elektronisk radiatortermostat
5. Övriga inställningar
5.1 Ställa in klockslag
1. 2.
Om displayen är avstängd trycker du på och sedan på igen och håller ned i 3 sekunder. Använd för att välja , tryck på för att bekräfta.
3. 4.
Datum blinkar, använd för att ställa in och tryck sedan på för att bekräfta. När månader blinkar använder du för att ställa in och tryck sedan på för att bekräfta. När år blinkar använder du för att ställa in och tryck sedan på för att bekräfta.
Timmar blinkar, använd för att ställa in och tryck sedan på för att bekräfta. När minuter börjar att blinka använder du för att ställa in och tryck sedan på för att bekräfta.
blinkar. Tryck på för att bekräfta dina ändringar av datum och tid.
Danfoss Heating Solutions VIIDB207 09/2013
23
Användarguide living eco® Elektronisk radiatortermostat
5.2 Begränsa temperaturinställningsområdet
1. 2.
Om displayen är avstängd trycker du på och sedan på igen och håller ned i 3 sekunder. Använd för att välja MAX/MIN, och tryck på för att bekräfta.
5.3 Inaktivera automatisk sommartid
1. 2.
Om displayen är avstängd trycker du på och sedan på igen och håller ned i 3 sekun­der. blinkar.
3. 4.
Använd för att ställa in MAX-temperatur och tryck på för att bekräfta Använd för att ställa in MIN-temperatur och tryck på för att bekräfta.
Tryck ned båda knapparna i 3 sekunder, använd för att välja d5 och tryck sedan på
för att bekräfta.
1 blinkar vilket innebär att automatisk som­martid är på. Använd för att växla till 0, tryck för att bekräfta.
24
09/2013 VIIDB207 Danfoss Heating Solutions
0 blinkar vilket innebär att automatisk som­martid är av. Tryck på för att bekräfta.
Användarguide living eco® Elektronisk radiatortermostat
5.4 Barnlås
Skydda dina inställningar i living eco® genom att aktivera barnlåset.
1. 2.
Om displayen är avstängd trycker du på och sedan på igen och håller ned i 3 sekunder. Använd för att välja , tryck på för att bekräfta.
5.5 Inställning av värmereglering
1. 2.
Om displayen är nedsläckt trycker du på och sedan på igen och håller ned i 3 sekun­der. blinkar.
3. 4.
visas på startskärmen och indikerar att barnlåset är på. Inaktivera barnlåset genom att tryck på alla tre knapparna samtidigt i minst 5 sekunder.
Tryck ned båda knapparna i 3 sekunder, använd för att välja Hc och tryck sedan på
för att bekräfta.
1 blinkar, vilket betyder att normal värmere­spons har valts (rekommenderas för ärrvär­me). Använd för att växla till 0, tryck på för att bekräfta.
Danfoss Heating Solutions VIIDB207 09/2013
0 blinkar, vilket innebär att snabb värmere­spons har valts (rekommenderas för alla pan­nor), bekräfta genom att trycka på .
25
Användarguide living eco® Elektronisk radiatortermostat
5.6 Öppet fönster-funktion
living eco® har en öppet fönster-funktion som stänger ventilen när temperaturen i rummet sjunker snabbt och förhindrar därmed att varm luft slösas i onödan. Värmen stängs av i upp till 30 minuter innan living eco® återgår till sina originalinställningar. När öppet fönster-funktionen har aktiverats försätts funktionen i karantän i 45 minuter.
Obs! Tänk på att öppet fönster-funktionen påverkas om gardiner eller möbler täcker över living eco® och förhindrar den från att registrera den sjunkande temperaturen.
5.7 Anpassa radiator/rumsförhållanden
Ändra den här inställningen om radiatorn är för stor eller för liten för rummet. Det bidrar till att living eco® kan arbeta mer effektivt.
1. 2.
Om displayen är avstängd trycker du på och sedan på igen och håller ned i 3 sekun­der. blinkar.
3. 4.
2 blinkar som indikerar standardinställningen. Använd för att växla över till 1 (för stor radiator) eller 3 (för liten radiator)
26
09/2013 VIIDB207 Danfoss Heating Solutions
Tryck på båda knapparna i 3 sekunder, använd för att välja Pb och tryck på för att bekräfta.
När 1 eller 3 väljs, trycker du på för att bekräfta.
Användarguide living eco® Elektronisk radiatortermostat
5.8 Automatisk ventilmotionering
För att radiatorventilens funktion ska fungera optimalt motionerar living eco® automatiskt ventilen varje torsdag vid 11-tiden och låter den vara helt öppen för att sedan återgå till normal inställning.

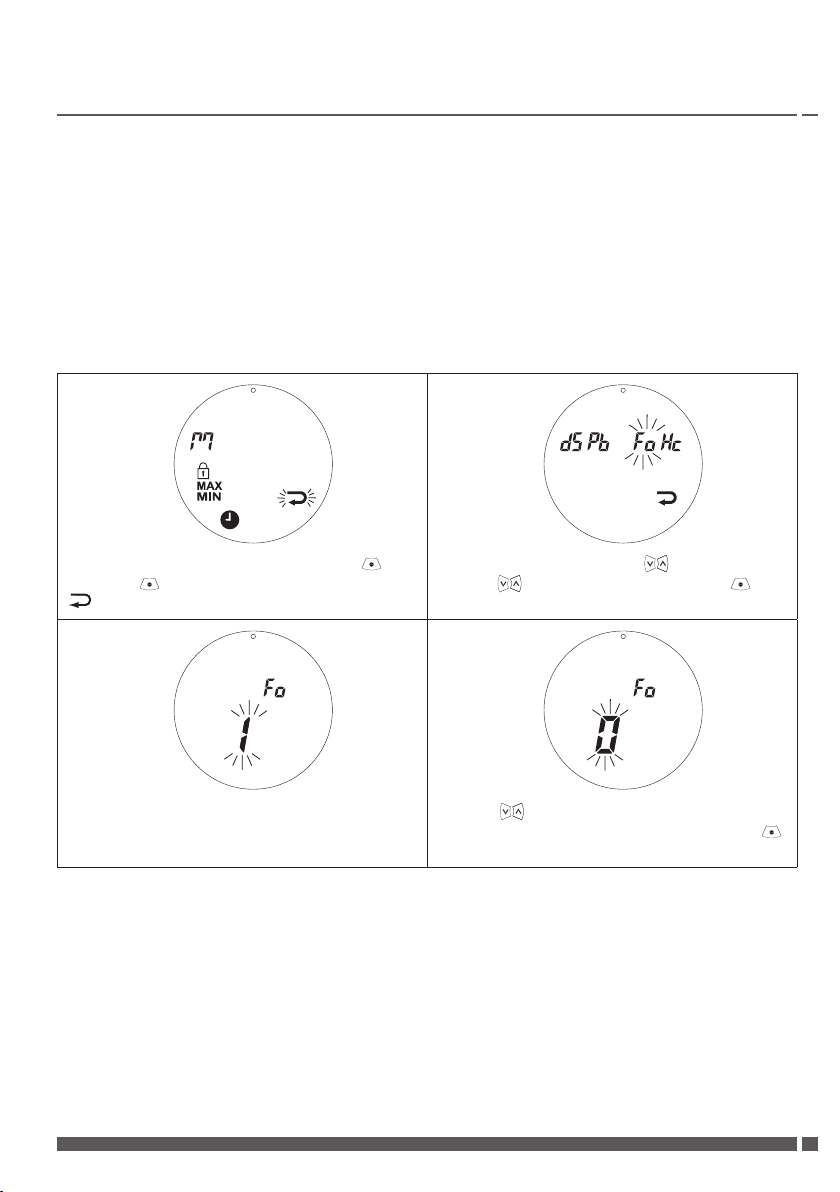

5.9 Inaktivering av intelligent styrning (prognos)
Intelligent styrning (prognos) ser till att living eco® når den inställda komforttemperaturen i rätt tid. Den här standardfunktionen kan inaktiveras.
1. 2.
Om displayen är avstängd trycker du på och sedan på igen och håller ned i 3 sekunder.
blinkar.
3. 4.
1 blinkar och indikerar att prognosfunktionen är aktiv (standardinställning).
Tryck ned båda knapparna i 3 sekunder, använd för att välja Fo och tryck på för att bekräfta.
Använd för att växla till 0, som indikerar att prognosfunktionen är inaktiverad. Tryck på för att bekräfta.
Danfoss Heating Solutions VIIDB207 09/2013
27
Installations- och Användarguide living eco®
E-mail: danf www
6. Säkerhetsåtgärder
Termostaten är inte avsedd att hanteras av barn, och får inte användas som leksak. Lämna inte förpackningsmaterialet där barn kan komma åt att leka med det, eftersom farliga situa­tioner lätt kan uppstå. Försök aldrig att plocka isär termostaten eftersom den inte innehåller några delar som kan repare­ras av användaren. Returnera termostaten till återförsäljaren om felkod E1, E2 osv. syns i displayen, eller om andra fel uppstår.
7. Kassering
Termostaten måste kasseras enligt reglerna för elektroniskt avfall.
Installatör
oss@danfoss.se
.danfoss.com/sweden
VIIDB207
Producerad av Danfoss AB © 09/2013
Loading...
