Guide d’installation et mode d’emploi
living connect®
Tête électronique
Danfoss Heating Solutions VIIDH104 11/2013
1
Guide d’installation living connect®
Guide d’installation
1. Installation
1.1 Identication du thermostat living connect® .............................................. 4
1.2 Dans l’emballage ........................................................................ 4
1.3 Aperçu des adaptateurs de vanne........................................................ 5
1.4 Installation de l’adaptateur adéquat...................................................... 6
1.5 Insertion des piles ....................................................................... 7
1.6 Utilisation des boutons .................................................................. 7
1.7 Installation de living connect® ............................................................ 8
1.8 Ajustements automatiques .............................................................. 8
1.9 Désinstallation de living connect®......................................................... 9
1.10 Restauration des réglages par défaut de living connect® .................................. 9
1.11 Désinstallation d’un adaptateur sur living connect® ......................................10
2. Spécications techniques ....................................................................11
Rendez-vous sur le site living pour accéder à de nombreuses informations supplé-
mentaires: animations et vidéos, FAQ, documentation et bien plus encore.
living.danfoss.fr
Scannez ce code QR avec votre smartphone pour accéder directement
à la vidéo de programmation de living connect® sur YouTube.
2
11/2013 VIIDH104 Danfoss Heating Solutions
Mode d’emploi living connect®
Mode d’emploi
3. Vue d’ensemble de l’achage et des boutons de commande ................................12
4. Connexion de living connect® à un système Danfoss Link™
4.1 Conguration de pièces dans Danfoss Link™ CC .........................................12
4.2 Connexion de living connect® à Danfoss Link™ CC ........................................12
4.3 Test de la connexion ....................................................................14
5. Réglages supplémentaires
5.1 Ajustements à des radiateurs de tailles excessive/insusante ............................14
5.2 Fonction fenêtre ouverte ...............................................................15
5.3 Antigommage automatique ............................................................15
6. Consignes de sécurité ........................................................................15
7. Élimination . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Danfoss Heating Solutions VIIDH104 11/2013
3
living eco®
Quick Start Guide
MAKING MODERN LIVING POSSIBLE
Danfoss Heating Solutions
living eco®
Quick Start Guide
MAKING MODERN LIVING POSSIBLE
Danfoss Heating Solutions
Guide d’installation living connect®
1. Installation
1.1 Identication du thermostat living connect®
living connect® est fourni en plusieurs versions répondant aux besoins de
divers marchés.
LIVING CONNECT
014G0001
Identiez votre version à l’aide du numéro de code indiqué sur l’étiquette
de la boîte.
Il existe, en accessoires, des adaptateurs pour toute une variété de types
de vanne. Reportez-vous au chapitre 1.3.
INTELLIGENT RADIATOR THERMOSTAT
DANFOSS RA CONNECTION
5702420110257
N° de code Caractéristiques de la version Langues du guide rapide
014G0001 Adaptateur RA prémonté compris UK, DE, DK, NL, FR, PL, SE, FI
014G0002 Adaptateurs RA + M30 x 1.5 compris UK, DE, DK, NL, FR, PL, SE, FI
014G0003 Adaptateurs RA + M30 x 1.5 compris UK, CZ, SK, RU, TR, HU, HR, SI
1.2 Dans l’emballage
living connect® 014G0001 est fourni avec un adaptateur prémonté pour les vannes Danfoss RA, deux
piles alcalines AA, une clé Allen de 2 mm et un guide rapide en anglais, allemand, danois, néerlandais,
français, polonais, suédois et nnois.
Élément living connect® Piles alcalines AA Clé Allen, 2 mm Guide rapide et support
living connect® 014G0002 et 014G0003 sont fournis avec des adaptateurs pour les vannes Danfoss
RA et les vannes munies de connexions M30 x 1.5 (K), deux piles alcalines AA, une clé Allen de 2 mm
et un guide rapide en anglais, allemand, danois, néerlandais, français, polonais, suédois et nnois
(014G0002) ou anglais, tchèque, slovaque, russe, turc, hongrois, croate et slovène (014G0003).
Élément living
connect®
4
11/2013 VIIDH104 Danfoss Heating Solutions
Adaptateur pour
vannes RA
Adaptateur pour
vannes M30 x 1.5 (K)
Piles
alcalines AA
Clé Allen,
2 mm
Guide rapide
et support
34
26
Guide d’installation living connect®
1.3 Aperçu des adaptateurs de vanne
Il existe, en accessoires, des adaptateurs pour toute une variété de types de vanne.
Type d’adaptateur N° de code Adaptateur Vanne
Pour vannes
Danfoss RA
Pour vannes
M30 x 1.5 (K)
Pour vannes
Danfoss RAV
Pour vannes
Danfoss RAVL
Pour vannes
Danfoss RTD
014G0251
014G0252
014G0250
014G0253
Pour vannes M28 :
- MMA 014G0255
- Herz 014G0256
- Orkli 014G0257
- COMAP 014G0258
Danfoss Heating Solutions VIIDH104 11/2013
5
Guide d’installation living connect®

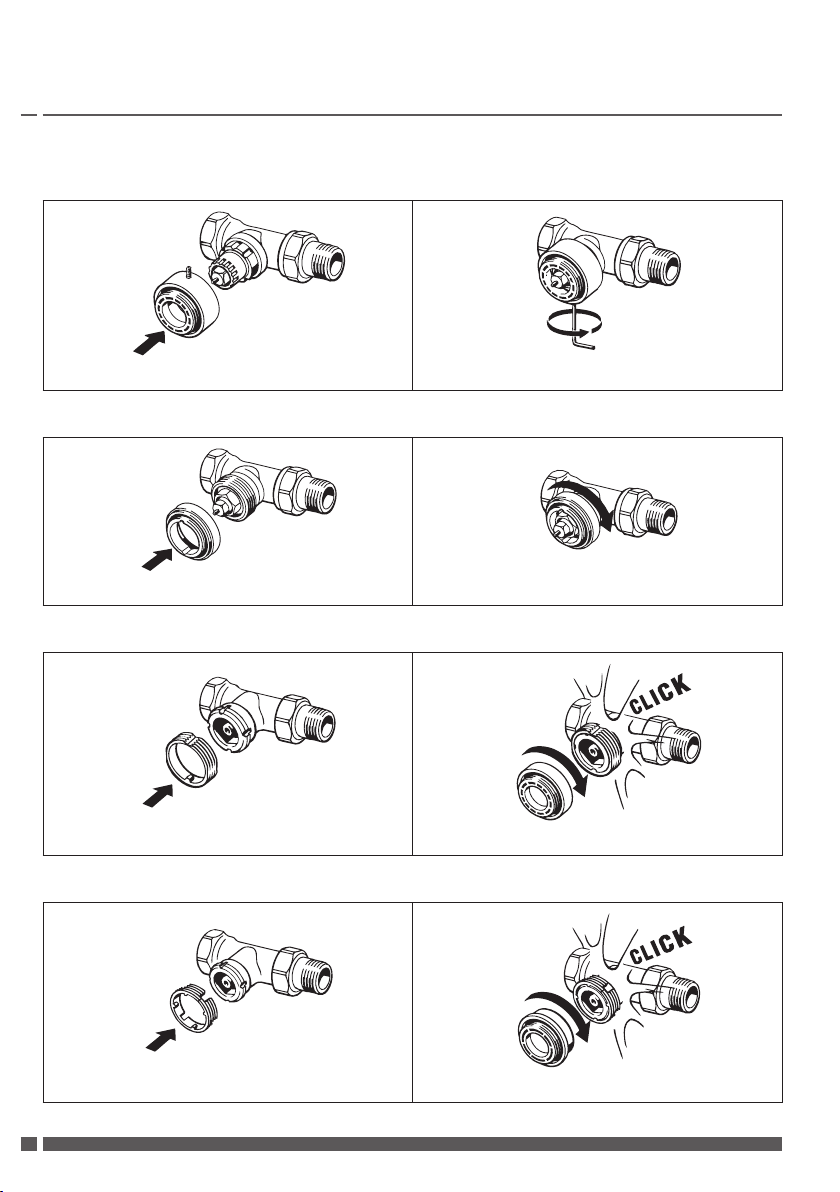

1.4 Installation de l’adaptateur adéquat
Adaptateur pour vannes RA (prémonté sur le modèle 014G0001)
1. 2.
Placez l’adaptateur RA sur la vanne comme indiqué. Serrez l’adaptateur à l’aide de la clé Allen de 2 mm.
Adaptateur pour vannes M30 x 1.5 (K)
1. 2.
Placez l’adaptateur K sur la vanne comme indiqué. Serrez l’adaptateur K manuellement (5 Nm max.).
Adaptateur pour vannes Danfoss RAV (accessoire)
1. 2.
Enclenchez l’adaptateur interne sur la vanne. Serrez l’adaptateur externe manuellement (5 Nm max.).
Adaptateur pour vannes RAVL (accessoire)
1. 2.
Enclenchez l’adaptateur interne sur la vanne. Serrez l’adaptateur externe manuellement (5 Nm max.).
6
11/2013 VIIDH104 Danfoss Heating Solutions
Guide d’installation living connect®

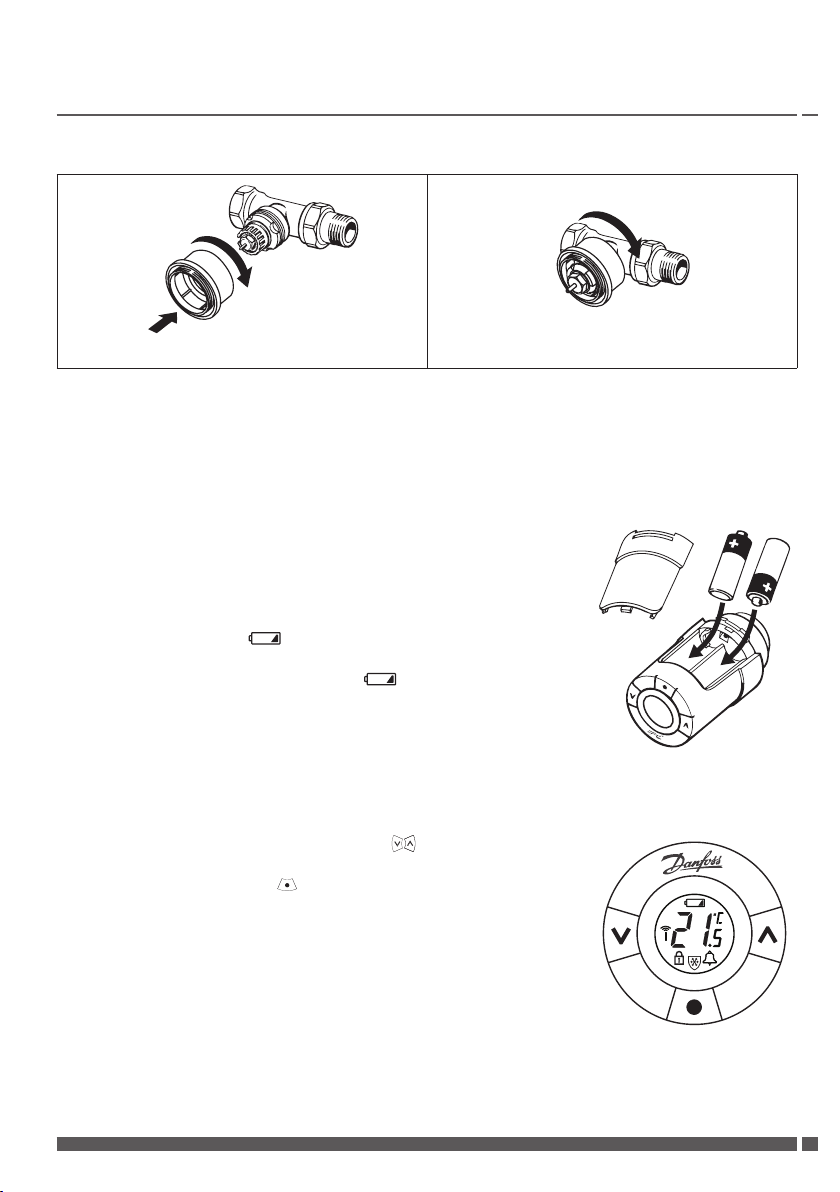

Adaptateur pour vannes RTD (accessoire)
1.
Placez l’adaptateur RTD sur la vanne comme indiqué. Serrez l’adaptateur RTD manuellement (5 Nm max.).
Adaptateurs pour vannes M28 (accessoires)
Veuillez suivre les instructions fournies avec l’adaptateur de la vanne M28 concernée.
2.
1.5 Insertion des piles
Retirez le couvercle du compartiment à piles et insérez les deux piles AA.
Vériez que les piles sont correctement orientées.
Il n’est pas possible d’utiliser des piles rechargeables.
Lors du remplacement des piles, les réglages de programme sont conservés,
mais les réglages de date et d’heure sont réinitialisés au bout de deux minutes.
Le symbole de piles faibles s’ache un mois env. avant l’épuisement
des piles.
Au bout de deux semaines env., le symbole clignote 14 fois entre
19h00 et 21h00.
Avant l’épuisement des piles, living connect® laisse la vanne en position
légèrement ouverte an de protéger la vanne de tout dommage.
1.6 Utilisation des boutons
living connect® comporte deux boutons échés qui vous permettent de
parcourir l’achage et les menus et de régler la température*.
Le bouton présentant un point sert à sélectionner et à conrmer.
Si l’écran est éteint, appuyez sur n’importe quel bouton pour activer l’achage.
* Normalement, la température est régulée par le Danfoss Link™ CC, mais il est
possible de la modier n’importe quand à l’aide des boutons du thermostat. Le
thermostat envoie alors un message au Danfoss Link™ CC, lui demandant de
synchroniser les autres thermostats dans la pièce.
Danfoss Heating Solutions VIIDH104 11/2013
7
Guide d’installation living connect®
1.7 Installation de living connect®
1. 2.
living connect® doit être en mode Installation
pour être correctement monté sur la vanne. Ceci
est signalé par un grand M clignotant sur l’écran.
Le mode Installation peut être sélectionné en
appuyant sur pendant 3secondes jusqu’à
l’achage de M. Ensuite relâchez et appuyez de
nouveau sur .
3.
Appuyez sur pour xer living connect®. Les icônes de la connexion au réseau et de
Vissez living connect® sur l’adaptateur et serrez-le
manuellement (5 Nm max.).
Tout en appuyant légèrement vers l’avant, tournez living connect® dans le sens horaire jusqu’à
ce qu’il soit verrouillé, puis serrez.
4.
l’alarme clignotent, indiquant que living connect®
est prêt à être connecté à Danfoss Link™ CC.
1.8 Ajustements automatiques
Pendant la première nuit de fonctionnement, living connect® coupe le chauage du radiateur, puis
l’active à nouveau an de détecter le point d’ouverture exact de la vanne. Cela permet à living connect®
de réguler le chauage aussi ecacement que possible. Si nécessaire, la procédure est répétée une fois
par nuit pendant une semaine.
Pendant la procédure d’ajustement, il est possible que la vanne présente un échauement sans rapport
avec la température ambiante.
Régulation intelligente (prévision)
Pendant la première semaine de fonctionnement, living connect® apprend à déterminer le moment
auquel il est nécessaire d’enclencher le chauage de la pièce pour atteindre la température désirée à
l’heure souhaitée. Le système de régulation intelligente ajuste l’heure de remise en chaue en permanence en tenant compte des changements de température saisonniers.
Votre système de chauage doit avoir susamment de chaleur pendant une courte période durant le
chauage pour permettre l’utilisation du programme d’économie. En cas de problème, veuillez contacter
votre installateur.
8
11/2013 VIIDH104 Danfoss Heating Solutions
Guide d’installation living connect®

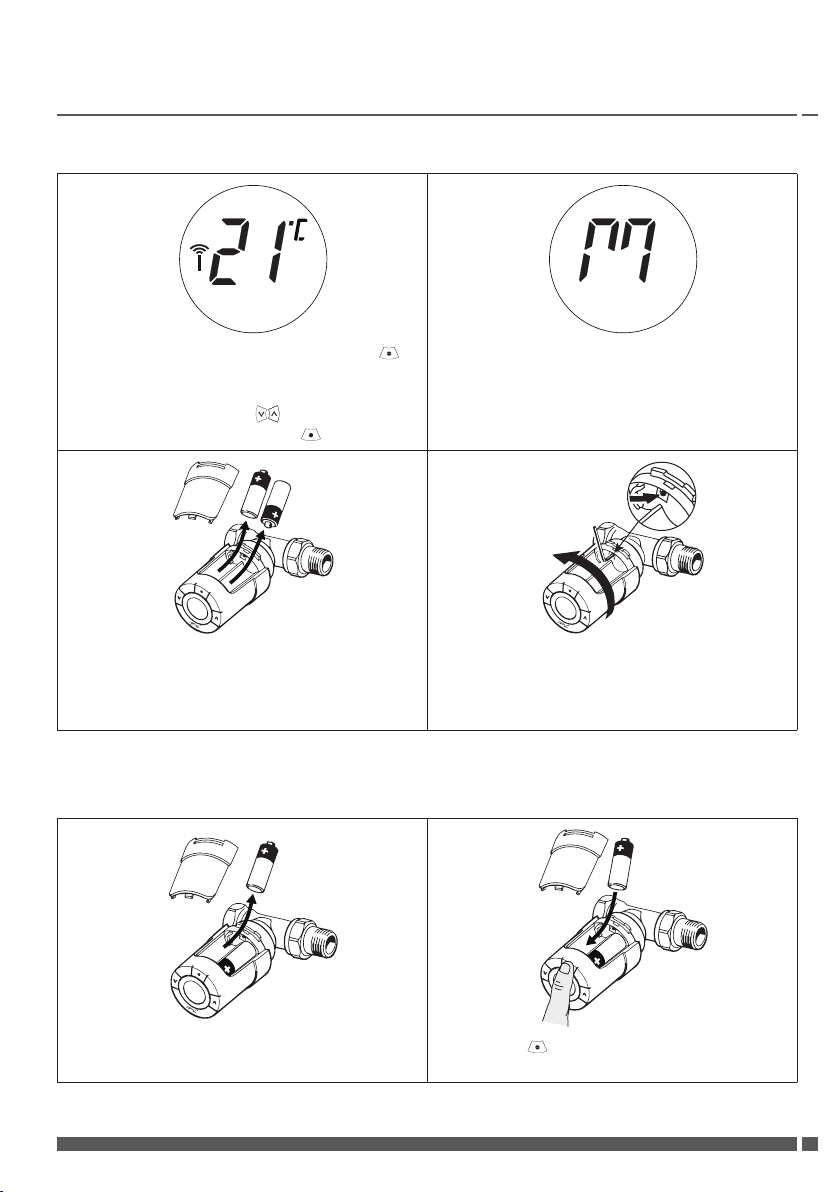

1.9 Désinstallation de living connect®
1. 2.
Activez le mode d’installation : appuyez sur
pendant 3 secondes pour sélectionner le menu
Fonction.
Sélectionnez M à l’aide de .
Lorsque M clignote, appuyez sur .
3. 4.
Retirez le couvercle du compartiment à piles et
insérez les piles.
Un grand M clignote à l’écran pour indiquer que
le mode Installation est activé.
Insérez la clé Allen ou un outil similaire dans le
trou an de verrouiller l’anneau adaptateur. Tournez dans le sens antihoraire pour dévisser living
connect® et le détacher de l’adaptateur.
1.10 Restauration des réglages par défaut de living connect®
1. 2.
Retirez le couvercle du compartiment à piles et
ôtez l’une des piles.
Danfoss Heating Solutions VIIDH104 11/2013
Appuyez sur et maintenez-le enfoncé pendant
5 secondes env. tout en réinsérant la pile.
9
Guide d’installation living connect®
1.11 Désinstallation d’un adaptateur sur living connect®
1.
Retirez le couvercle du compartiment à piles. Insérez une petite clé hexagonale ou un outil
3. 4.
En laissant la clé dans l’orice pour maintenir
l’anneau adaptateur verrouillé, tournez l’adaptateur dans le sens indiqué.
2.
similaire dans l’orice de verrouillage pour verrouiller l’anneau adaptateur.
Replacez le couvercle du compartiment à piles.
Montez living connect® sur un autre adaptateur
de vanne en suivant les instructions fournies
avec l’adaptateur.
10
11/2013 VIIDH104 Danfoss Heating Solutions
Guide d’installation living connect®
2. Spécications techniques
Type de thermostat Régulateur de robinet de radiateur électronique programmable
Utilisation recommandée Résidentielle (degré de pollution 2)
Actionneur Électromécanique
Écran Numérique, rétroéclairé, gris
Classe du logiciel A
Régulation PID
Fréquence/portée de transmission 868,42 MHz/jusqu’à 30 m
Alimentation 2 piles alcalines AA 1,5 V
Puissance consommée 3 µW en veille, 1,2 W dans l’état actif
Durée de vie des piles 2 ans
Signal de piles faibles
Plage de température ambiante de 0°C à +40°C
Plage de température de transport de -20°C à +65°C
Température maximale de l’eau +90 °C
Plage de réglage de la température de 4°C à +28 °C
Intervalle de mesure Mesure de la température toutes les minutes
Précision de l’horloge +/-10 min/an
Déplacement de la tige Linéaire, jusqu’à 4,5 mm, 2 mm max. sur la vanne (1 mm/s)
Niveau sonore < 30 dBA
Classe de sécurité Typ e 1
Fonction fenêtre ouverte
Poids (piles incluses) 177 g (avec adaptateur RA)
Classe IP
L’icône de pile clignote à l’écran. Si le niveau critique des piles
est atteint, tout l’écran se met à clignoter.
S’active dès qu’une baisse de température d’environ 0,5 °C est
détectée pendant 3 minutes.
20 (ne pas utiliser dans des installations dangereuses ou dans
des endroits humides)
Certications, marquages, etc.
Testé et conforme aux exigences de sécurité et de CEM tel que spécié dans les normes EN 60730-1, EN
60730-2-9 et EN 60730-2-14.
Danfoss Heating Solutions VIIDH104 11/2013
11
^
c
e
Mode d’emploi living connect®
3. Vue d’ensemble de l’achage et des boutons de commande
Symbole de piles faibles Température du point de consigne*
Connexion au réseau Alarme
Verrou Protection antigel
Ces boutons vous permettent de parcourir le menu et de régler la température.
Ce bouton vous permet de sélectionner le menu et de conrmer vos choix.
* living connect® ache la température demandée, et non la température ambiante mesurée.
4. Connexion de living connect® à un système Danfoss Link™
4.1 Conguration de pièces dans Danfoss Link™ CC
Assurez-vous que la pièce à l’intérieur de laquelle living connect® a été installé, a bien été congurée dans
Danfoss Link™ CC - reportez-vous au guide d’installation de Danfoss Link™ CC.
4.2 Connexion de living connect® à Danfoss LinkTM CC
1.
max.
150 cm
^
Placez Danfoss Link™ CC à une distance n’excédant pas 1,5m du thermostat (le bloc-batterie
014G0262 est recommandé).
12
11/2013 VIIDH104 Danfoss Heating Solutions
2.
Congurer pièce
Chambre, Nord
Ajuster les réglages pièce ici.
Unités locales dans la pièce: 0
Type régul.: Non régulé
Nom de la pièce
Unités locales de la pièce
Régulation chauage
Le menu « Congurer pièce » s’ache.
Sélectionnez « Unités locales de la pièce ».
?
Mode d’emploi living connect®
3.
Unités locales de la pièce
Chambre, Nord
La pièce contient:
0 x
^
^
Cong. invalide:
Aucune unité ds pièce.
Ajouter unité locale
Supprimer unité locale
?
4.
Ajouter appareil pièce
Garder l’unité locale à moins
1
d’un metre de ce régulateur et
se préparer à l’installation.
Appuyer ici une fois prêt:
Débuter
l’enregistrement
2
Appuyer sur bouton
d’installation de l’unité
?
Sélectionnez « Ajouter unité locale ». Appuyez sur « Débuter enregistrement », puis
appuyez sur sur le thermostat et relâchez.
5.
Unité locale ajoutée:
FTS-117
En ajouter une autre?
Oui
Non
6.
Mode de système de chauage
Choisissez le système de
chauage auquel donner la priorite.
Résponse modérée
Chauage avec faible
température de retour
(recommandé pour le chauage
urbain).
Résponse rapide
Chauage rapide avec radiateurs
chauds (recommandé pour les
chaudières).
?
Choisissez «Oui» pour ajouter un autre appareil
dans la pièce, choisissez «Non» pour continuer.
7.
Conguration des radiateurs
Ici, vous pouvez congurer vos
radiateurs:
Radiateurs visibles
Utilisé quand les radiateurs sont
visibles.
Radiateurs recouverts
Utilisé quand les radiateurs sont
recouverts d’une tablette.
Choisir un système de chauffage et appuyez sur
.
8. Une fois qu’une unité est enregistrée et
lorsque le Danfoss Link™ CC est à son emplacement nal, eectuez un test du réseau
- reportez-vous au guide d’installation de
Danfoss Link™ CC.
?
Choisir le type de radiateur et appuyez sur
(seulement avec Danfoss Link™ RS sonde d’ambiance).
Danfoss Heating Solutions VIIDH104 11/2013
13
Mode d’emploi living connect®
4.3 Test de la connexion
1. 2.
Appuyez sur pendant au
moins 3 secondes jusqu’à ce
que M s’ache.
Appuyez sur jusqu’à ce que
LI s’ache.
Appuyez sur pour établir la
connexion. LI disparaît lorsque
la connexion est établie.
5. Réglages supplémentaires
5.1 Ajustement aux conditions du radiateur/de la pièce
Appuyez sur pendant au moins 3 s jusqu’à ce que M s’ache.
Appuyez sur jusqu’à ce que Pb s’ache, puis appuyez sur .
Le réglage par défaut est P2.
Utilisez P1 si le radiateur semble trop grand pour la pièce.
Utilisez P3 s’il est trop petit.*
3.
En cas d’absence de liaison, les
symboles d’alarme et d’antenne
clignotent simultanément.
Reportez-vous à la rubrique
« Questions techniques » sur
www.living.danfoss.fr
Sélectionnez P1, P2 ou P3 à l’aide de . Pour quitter, appuyez
sur .
*La fréquence de régulation pour P1, P2 et P3 varie pour compenser
la taille excessive/insusante du radiateur.
14
11/2013 VIIDH104 Danfoss Heating Solutions
Mode d’emploi living connect®
5.2 Fonction fenêtre ouverte
living connect® comporte une fonction fenêtre ouverte qui
ferme la vanne an de diminuer la déperdition thermique si
la température ambiante chute brusquement.
Le chauage est éteint dans la pièce entière pendant 30
minutes max. avant que living connect® ne revienne aux
réglages initiaux.
Lorsque la fonction fenêtre ouverte a été activée, le fonctionnement est mis en quarantaine pendant 45 minutes.

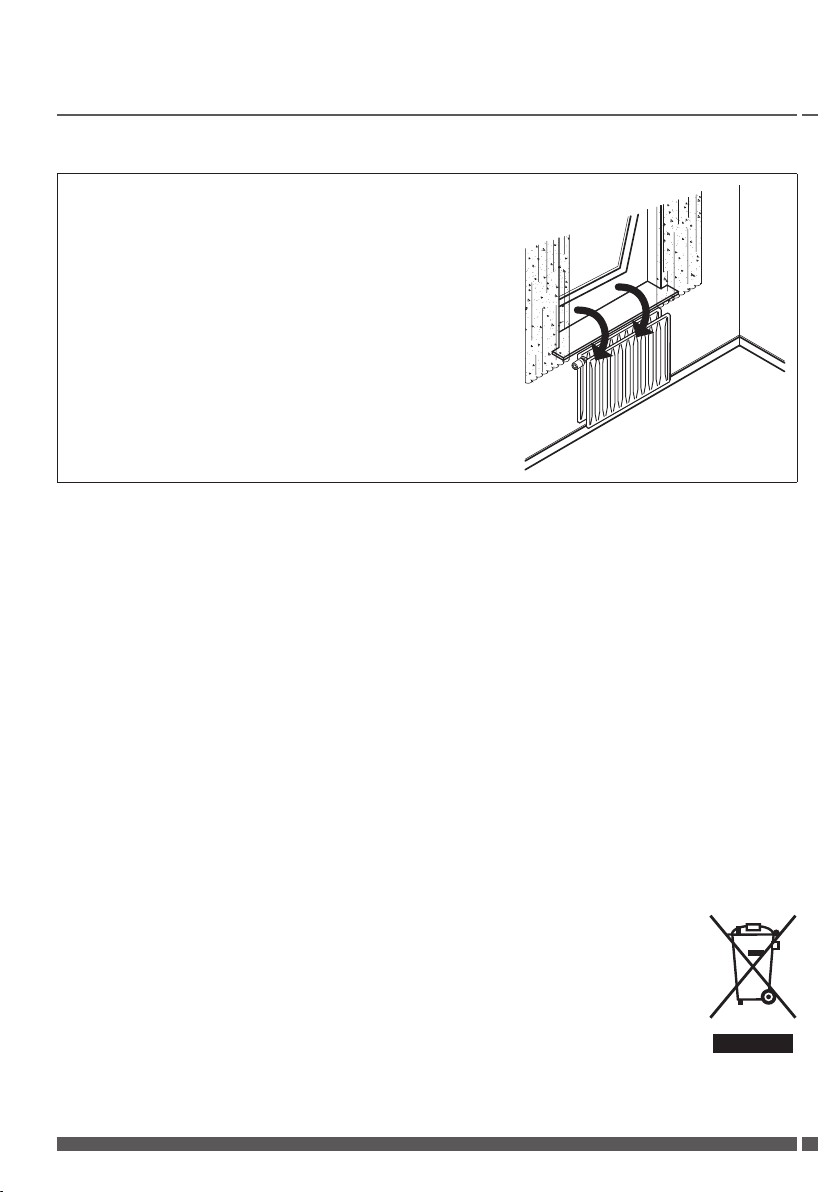

Remarque ! notez que la fonction fenêtre ouverte sera aectée si
des rideaux ou des meubles recouvrent living connect® car cela
l’empêche de détecter les augmentations de température.
5.3 Antigommage automatique
Pour maintenir le robinet de radiateur en état de fonctionnement optimal, living connect® le fait travailler
automatiquement chaque jeudi vers 11h00 par une ouverture complète suivie d’un retour au réglage
normal.
6. Consignes de sécurité
Le thermostat n’est pas destiné aux enfants et ne doit pas être utilisé comme un jouet.
Ne laissez pas les matériaux d’emballage à la portée des enfants. Ils pourraient être tentés de jouer avec,
ce qui est très dangereux.
N’essayez pas de démonter le thermostat car l’entretien de ses pièces n’est pas du ressort de l’utilisateur.
Si le code d’erreur E1, E2, etc. s’ache à l’écran ou si d’autres défauts se manifestent, renvoyez le thermostat au distributeur.
7. Élimination
Le thermostat doit être éliminé comme un déchet électronique.
Danfoss Heating Solutions VIIDH104 11/2013
15
Guide d’installation et mode d’emploi living connect®
Installateur
VIIDH104
Produit par Danfoss A/S © 11/2013
Loading...
