Installationsanleitung
Danfoss Link™ Room Sensor
www.danfoss.com

Installationsanleitung Danfoss Link™ RS
Kurzanleitung zur Inbetriebnahme
Danfoss Li nk™ RS ist ein batteriebetriebenes Raumgerät.
Es misst un d regelt die Raum temperatur entsprechend des
eingestellten Sollwerts
^
^
Das Gerät i n
einer Höhe
von 80-150 cm
montieren
Max. 5 - 6 m
entfernt vom
living conn ect®
montieren
^
^
^
^
^
IP21
Danfoss Link™ RS
+-+
-
Mindes tens 50 cm entfernt vo n
Fenstern/Türen montieren, die
^
keiner direkten
Sonneneinstrahlung
gelegentlich oen stehen
aussetzen
^
^
Das Gerät
umdrehen
08/2013 VIFZA603 Danfoss Heating Solutions
2
Mit den Daumen
leicht auf die Rückplatte drücken und
die Rückplatte nach
unten ziehen
Manipulationssicher,
verriegelt
^
21,5
^
Die Rück-
platte an
der Wand
befestigen
Das Hinzufügen von Danfoss
Link™ RS zu ei nem System erfol gt
über den Zentralregler Danfoss
Link™ CC. Weite re Information en
hierzu nden Sie in den entsprechenden Instruktionen.
Das Frontteil
vorsichtig wieder
auf die Rückplatte
schieben
^
^

Installationsanleitung Danfoss Link™ RS

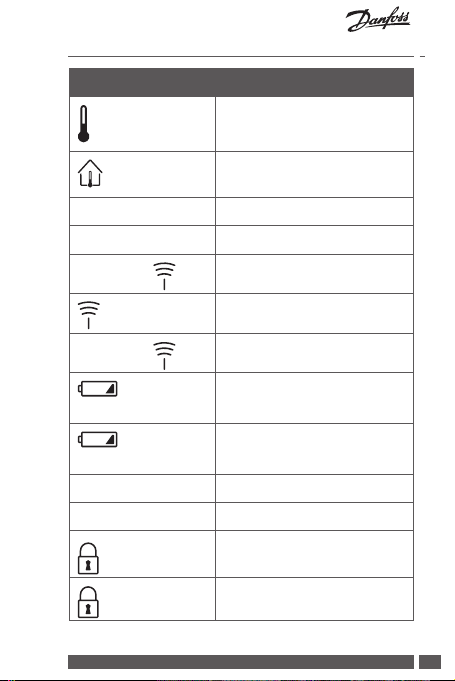

Display-Informationen
Umgebungstemperatur
Bodentemperatur
Kurzes grünes Blinken Nicht im Netzwerk eingebunden
Schnelles grünes Blinken Einbindung läuft
Rotes Blinken + für 5 s
EIN
Rotes Blinken + für 5 s
EIN + Blinken der
roten LED alle 2,5 Min.
EIN + Blinken der
roten LED alle 30 s
E5 Kurzschluss Bodensensor
E6 Keine Verbindung mit Bodensensor
EIN
Einbindung fehlgeschlagen
Verbindungstest läuft
Verbindungstest fehlgeschlagen
Niedriger Batterieladestand
Kritischer Batterieladestand
Manipulationsschutz aktiviert durch
Danfoss Link™ CC
blinkt
Danfoss Heating Solutions VIFZA603 08/2013
Begrenzung durch Danfoss Link™ CC
3

Installationsanleitung Danfoss Link™ RS
Technische Daten
Batterie Alkali 2 x AA, 1,5 V
Batterielebensdauer Bis zu 4-5 Jahre
Hintergrundbeleuchtung Grüne LED
Umgebungstemperatur 0 bis +40 ˚C
Der Fühler verfügt über
eine integrierte Überwa-
Batterieüberwachung
chungsfunktion, die einen
niedrigen oder kritischen
Batterieladestand erkennt
Übertragungsfrequenz 868,42 MHz
Übertragungsreichweite
in normalen Gebäuden
Bis zu 30 m
Übertragungsleistung Max. 1 mW
IP-Schutzart 21
Abmessungen (mm) 75 x 75 x 24
08/2013 VIFZA603 Danfoss Heating Solutions
4
