MAKING MODERN LIVING POSSIBLE
Danfoss Link™ FT Floor Thermostat
Installation Guide
Danfoss Heating Solutions
Installation Guide Danfoss Link™ FT
2
VISGZ45X © Danfoss 04/2011
Installation Guide Danfoss Link™ FT
Installation Guide
Installationsanleitung
Guide d’installation
Installationsmanual
Installationshandbok
Asennusohje
Installatiehandleiding
Instrukcja instalacji
Instalační příručka
GB
DE
FR
DK
SE
FI
NL
PL
CZ
VISGZ45X © Danfoss 04/2011
3
Installation Guide Danfoss Link™ FT
Index
Introduction ............................................... 5
Installation ................................................. 6
Adding device ............................................. 9
Perform network test....................................... 9
Factory reset .............................................. 10
Trouble shooting.......................................... 10
Disposal instructions ...................................... 10
Technical specications ................................... 11
4
VISGZ45X © Danfoss 04/2011
Installation Guide Danfoss Link™ FT
Introduction
The Danfoss Link™ FT (Floor Thermostat) is a device for
switching the heating element ON/OFF.
In connection with a floor sensor it can also measure the
temperature in the floor (FTS). Secondly you have the
possibility to use the FT as a on and off switch to other
equipments manually or by schedule.
LED
Install button
ON/OFF
safety switch
The Danfoss Link™ FT is powered by 230 V~ and shall
according to regulations be installed on a build in box or on
the wall box.
GB
VISGZ45X © Danfoss 04/2011
5
Installation Guide Danfoss Link™ FT
Installation
The Danfoss Link™ wireless system’s transmission range is
sucient for most applications; however each building has
dierent obstacles aecting communication and maximum
transmission distance.
If communication problems occur Danfoss suggests that
accessories would be required to support the system, such as
repeaters. In exceptional cases the wireless system may not be
suitable for your installation.
Please be aware of the following, when installing Danfoss
Link™ FT:
Installation and placement must be according to
local building regulations.
6
VISGZ45X © Danfoss 04/2011
Installation Guide Danfoss Link™ FT
Installation
Operation mode
Danfoss Link™ FT supports two types of operation modes:
1. ON/OFF switching: do not connect a oor sensor with
Danfoss Link™ FT in this modus.
2. Heating regulation: when installing the Danfoss Link™ FT
you have to consider the type of heating and thus which
sensors should be used.
There are three options:
1. Comfort heating: Constant temperature on the oor in
bathrooms and other rooms where a comfortable warm
surface is required. Install the Floor sensor and choose Floor
regulation for the room when doing the conguration.
2. Total heating: Control of room temperature in living rooms
etc. Install the oor sensor and a Danfoss Link™ RS. Choose
Combined regulation when doing the conguration on the
Danfoss Link™ CC.
3. No oor sensor: A oor sensor is not present, and cannot
be installed. You must install a Danfoss Link™ RS. Choose
Room regulation.
Be aware that temperature control is less accurate without a
oor sensor and that all Danfoss Link™ FT in a room need to
have the same sensor conguration.
Danfoss recommends always installing a oor sensor.
GB
Note! Do not install el ectric oor heating system with out a oor
sensor, when the heating element is installed on or beneath
wooden surfaces and other surfaces sensitive to temperature!
VISGZ45X © Danfoss 04/2011
7
Installation Guide Danfoss Link™ FT
Installation
1. To remove the front cover, gently press the release tabs under the bottom of the thermostat with a screwdriver - then
remove the front.
20
15
25
30
35
2. Connect the thermostat according to the connection
diagram.
8
VISGZ45X © Danfoss 04/2011
Installation Guide Danfoss Link™ FT

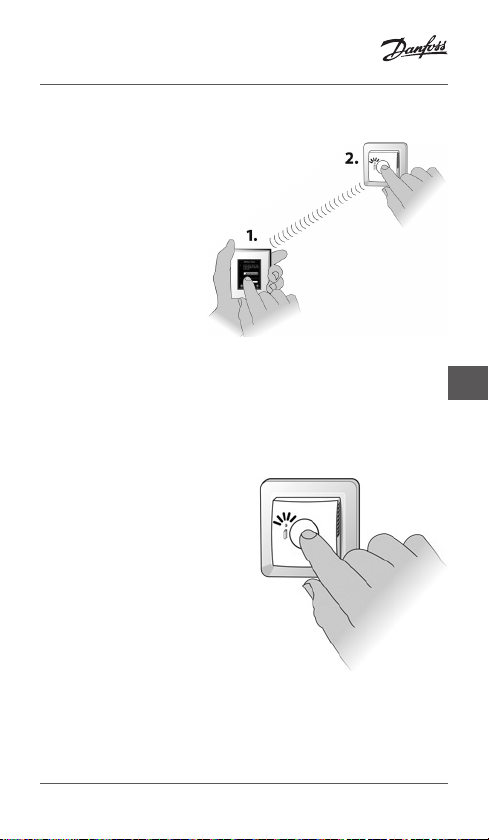

Adding device
Adding the Danfoss Link™ FT to a system is
made from the Danfoss Link™ CC Central
Controller.
When adding, press the install
button until the LED gives
a fast green ash.
For further information,
see the Danfoss Link™ CC
instruction manual:
Conguration 6:
Adding devices.
Perform network test
When the Danfoss Link™ FT has
been added to the Danfoss Link™
CC Central Controller, a network
test should be performed.
For more information on
network tests, see the Danfoss
Link™ CC instruction manual:
Congurati on 8: Perform netwo rk
test.
GB
Max. 1 m
VISGZ45X © Danfoss 04/2011
9
Installation Guide Danfoss Link™ FT
Factory reset
1. Turn o power on the safety switch
on the front.
2. Hold the install button in while
pushing ON the safety switch and
keep the install button pressed
until the LED gives a red ash (approx. 5 sec.)
Trouble shooting
Green LED ON Standby
Red LED ON Heating
Green LED fast ash Inclusion or link test
Red LED short ash Inclusion not OK, goes to not
RED LED slow ash Sensor failure
included.
Linktest not OK, goes to
missing link
Disposal instructions
10
VISGZ45X © Danfoss 04/2011
Installation Guide Danfoss Link™ FT
Technical specications
Operation voltage 180-250 VAC, 50/60 Hz
Standby consumption Max. 1 W
Relay:
• Resistive load
• Inductive load
Sensing unit NTC 15 kOhm at 25°C
Sensing values:
• 0°C
• 20°C
• 50°C
Regulation PWM
Ambient temperature -10° to +30°C
Sensor failure
monitoring
Transmission
frequency
Transmission range Up to 30 m (in normal buildings)
Transmission power Max. 1 mW
IP class 31
Dimensions 85 mm × 85 mm × 21 mm
230 V ~ 15 A / 3450 W
cos φ = 0.3 Max. 1 A
42 kOhm
18 kOhm
6 kOhm
The thermostat has a built-in
monitoring circuit, which will
switch o the heating if the
sensor is disconnected or shortcircuited
868.42 MHz
GB
VISGZ45X © Danfoss 04/2011
11
Installationsanleitung Danfoss Link™ FT
Inhaltsverzeichnis
Einführung................................................ 13
Installation ................................................ 14
Hinzufügen von Geräten .................................. 17
Durchführen eines Netzwerktests ......................... 17
Rücksetzen auf Werkseinstellungen ....................... 18
Fehlersuche und -behebung .............................. 18
Hinweise zur Entsorgung.................................. 18
Technische Spezikationen................................ 19
12
VISGZ45X © Danfoss 04/2011
Installationsanleitung Danfoss Link™ FT
Einführung
Der Link™ FT (Fußbodenthermostat) von Danfoss ist ein Gerät
zum Ein- und Ausschalten von Heizelementen.
In Verbindung mit einem Bodenfühler kann der Thermostat
außerdem die Temperatur im Fußboden messen (FTS). Weiterhin kann der Fußbodenthermostat zum Ein- und Ausschalten
anderer Geräte verwendet werden. Dies kann wahlweise
manuell oder zeitgesteuert erfolgen.
LED
DE
EIN/AUSSicherheitsschalter
Der Danfoss Link™ FT wird mit 230V~ betrieben und sollte
gemäß den Vorschriften in einer Unterputz- oder Aufputzdose
installiert werden.
VISGZ45X © Danfoss 04/2011
Installationstaste
13
Installationsanleitung Danfoss Link™ FT
Installation
Der Übertragungsbereich des Funksystems des Danfoss Link™
ist für die meisten Anwendungen ausreichend. Allerdings gibt
es in jedem Gebäude andere Hindernisse, die die Kommunikation und den maximalen Übertragungsbereich beeinträchtigen.
Bei Kommunikationsproblemen empehlt Danfoss den Einsatz
von Zubehörteilen wie beispielsweise Verstärkern. In Ausnahmefällen ist das Funksystem für Ihre Installation möglicherweise nicht geeignet.
Bitte beachten Sie bei der Installation des Fußbodenthermostats Link™ FT von Danfoss die nachfolgenden Hinweise:
Die Platzierung und Installation muss unter
Beachtung der örtlichen Bauvorschriften erfolgen.
14
VISGZ45X © Danfoss 04/2011
Installationsanleitung Danfoss Link™ FT
Installation
Betriebsmodus
Der Danfoss Link™ FT unterstützt zwei Betriebsmodi:
1. EIN/AUS-Schalten: Schließen Sie keinen Fußbodenfühler
an, wenn der Link™ FT von Danfoss in diesem Modus betrieben wird.
2. Heizungsregelung: Bei der Installation des Danfoss Link™ FT
sollte die Art der Beheizung und dementsprechend auch die
Art der Fühler beachtet werden.
Es gibt drei Optionen:
3. Komfortheizung: Konstante Bodentemperatur in Bade-
zimmern und weiteren Räumen, in denen eine angenehm
warme Bodenäche gewünscht ist. Montieren Sie den
Bodenfühler und wählen Sie bei der Konguration für den
Raum die Option Floor regulation (Fußbodenregelung).
4. Vollraumheizung: Raumtemperaturregelung in Wohn-
zimmern usw. Montieren Sie den Bodenfühler und einen
Danfoss Link™ RS. Wählen Sie im Rahmen der Konguration
des Danfoss Link™ CC die Option Combined regulation
(Kombinierte Regelung).
5. Kein Bodenfühler: Wenn kein Bodenfühler vorhanden ist
und auch nicht montiert werden kann, müssen Sie einen
Danfoss Link™ RS montieren. Wählen Sie Room regulation
(Raumregelung).
Bitte beachten Sie, dass die Temperaturregelung ohne Bodenfühler weniger präzise ist und dass alle im gleichen Raum
installierten Danfoss Link™ FT dieselbe Fühlerkonguration
haben müssen.
Danfoss empehlt in jedem Fall die Installation eines Bodenfühlers.
DE
Hinweis! Wenn das Heizelement eines elektrischen Fußbodenheizsystems auf oder unter Holzächen oder anderen temperaturempndlichen Flächen montiert wird, muss in jedem Fall ein
Bodenfühler montiert werden!
VISGZ45X © Danfoss 04/2011
15
Installationsanleitung Danfoss Link™ FT
Installation
1. Zum Entfernen der Frontblende mit einem Schraubendreher vorsichtig die Freigabelaschen am unteren Rand
des Thermostats hineindrücken; dann die Frontblende
abnehmen.
20
15
25
30
35
2. Den Thermostat gemäß dem Anschlussplan anschließen.
16
VISGZ45X © Danfoss 04/2011
Installationsanleitung Danfoss Link™ FT
Hinzufügen von Geräten
Das Hinzufügen des Danfoss Link™ FT zu
einem System erfolgt über den Zentralregler Link™ CC von Danfoss.
Beim Hinzufügen die Installationstaste gedrückt halten
bis die LED schnell grün
aufblinkt.
Weitere Informationen
nden Sie im Produkthandbuch zum Danfoss
Link™ CC:
Konguration 6:
Hinzufügen von Geräten.
Durchführen eines Netzwerktests
Wenn der Danfoss Link™ FT dem
Zentralregler Link™ CC von Danfoss hinzugefügt wurde, sollte
ein Netzwerktest durchgeführt
werden.
Weitere Informationen zu
Netzwerktests nden Sie im Produkthandbuch des Danfoss Link™
CC: Konguration 8: Durchführen
eines Netzwerktests.
DE
Max. 1 m
VISGZ45X © Danfoss 04/2011
17
Installationsanleitung Danfoss Link™ FT
Rücksetzen auf Werkseinstellungen
1. Stromversorgung am Sicher-
heitsschalter auf der Vorderseite
abschalten.
2. Die Installationstaste gedrückt
halten und dabei den Sicherheitsschalter in die Stellung EIN bringen.
Die Installationstaste weiter gedrückt halten, bis die LED rot blinkt
(ca. 5Sekunden).
Fehlersuche und -behebung
Grüne LED EIN Stand-by
Rote LED EIN Heizung (Relais an)
Grüne LED blinkt schnell Einbindung oder Verbindungs-
Rote LED blinkt kurz Einbindung fehlgeschlagen.
ROTE LED blinkt langsam Fühlerstörung
prüfung
Verbindungsprüfung fehlgeschlagen, keine Verbindung.
Hinweise zur Entsorgung
18
VISGZ45X © Danfoss 04/2011
Installationsanleitung Danfoss Link™ FT
Technische Daten
Betriebsspannung 180-250 VAC, 50/60 Hz
Stromverbrauch im
Stand-by-Modus
Relais:
• Ohmsche Last
• Induktive Last
Fühlereinheit NTC 15 kOhm bei 25 °C
Fühlerwerte:
• 0 °C
• 20 °C
• 50 °C
Regelung PWM
Umgebungstemperatur -10 bis +30 °C
Überwachung auf
Fühlerstörung
Übertragungsfrequenz
Übertragungsbereich
Übertragungsleistung Max. 1 mW
IP-Schutzart 31
Abmessungen 85 mm × 85 mm × 21 mm
Max. 1 W
230 V ~ 15 A / 3.450 W
cos φ = 0,3Max. 1A
42 kOhm
18 kOhm
6 kOhm
Der Thermostat verfügt über
einen eingebauten Überwachungskreis, der die Heizung
ausschaltet, wenn der Fühler
getrennt oder kurzgeschlossen
wird.
868,42 MHz
Bis zu 30 m (in normalen
Gebäuden)
DE
VISGZ45X © Danfoss 04/2011
19
Guide d’installation Danfoss Link™ FT
Sommaire
Introduction .............................................. 21
Installation ................................................ 22
Ajout d’une unité.......................................... 25
Réalisation d’un test du réseau ............................ 25
Réinitialisation aux réglages d’usine ....................... 26
Dépannage ............................................... 26
Consignes de mise au rebut ............................... 26
Spécications techniques ................................. 27
20
VISGZ45X © Danfoss 04/2011
Guide d’installation Danfoss Link™ FT
Introduction
L’unité de dalle Danfoss Link™ FT est un dispositif d’activation
et de désactivation de l’élément chauant.
Reliée à une sonde de dalle, elle permet également de mesurer
la température au sol (FTS). Vous pouvez également
utiliser le FT comme interrupteur d’activation et de désactivation manuelles ou programmées d’autres équipements.
LED
Bouton
Interrupteur de
sécurité
marche/arrêt
L’unité de dalle Danfoss Link™ FT est alimentée sur 230V~ et
doit, conformément aux réglementations, être installée sur un
boîtier encastré ou un boîtier mural.
d’installation
FR
VISGZ45X © Danfoss 04/2011
21
Guide d’installation Danfoss Link™ FT
Installation
La portée de transmission du système sans l Danfoss Link™
sut pour la plupart des applications. Chaque bâtiment présente toutefois diérents obstacles susceptibles d’aecter la
communication et la distance de transmission maximale.
En cas de problèmes de communication, Danfoss préconise
l’emploi d’accessoires tels que des répétiteurs. Dans de rares
cas, il est possible que des installations ne se prêtent pas à
l’utilisation d’un système sans l.
Lors de l’installation du Danfoss Link™ FT, veuillez tenir compte
des points suivants :
L’installation et le positionnement doivent être
conformes aux règlements en vigueur.
22
VISGZ45X © Danfoss 04/2011
Guide d’installation Danfoss Link™ FT
Installation
Mode de fonctionnement
Le Danfoss Link™ FT prend en charge deux types de modes de
fonctionnement:
1. Marche/arrêt: ne raccordez pas de sonde de dalle au Dan-
foss Link™ FT sur ce mode.
2. Régulation du chauage: lors de l’installation du Danfoss
Link™ FT, vous devez évaluer le type de chauage et par
conséquent les capteurs à utiliser.
Il existe trois options:
3. Chauage de confort : température du sol constante
dans les salles de bain et les autres pièces qui nécessitent
une température confortable. Installez la sonde de dalle et
sélectionnez l’option régulation au sol de la pièce lors de la
conguration.
4. Chauage total : contrôle de la température ambiante
dans les pièces à vivre, etc. Installez la sonde de dalle et un
Danfoss Link™ RS. Choisissez régulation combinée lors de la
conguration du Danfoss Link™ CC.
5. Aucune sonde de dalle: aucune sonde de dalle n’est
branchée ni ne peut être installée. Vous devez installer un
Danfoss Link™ RS. Sélectionnez régulation de la pièce.
Notez que le contrôle de la température est moins précis sans
sonde de dalle et que tous les capteurs des Danfoss Link™ FT
d’une pièce doivent être congurés de la même façon.
Danfoss vous recommande de toujours installer une sonde de
dalle.
FR
Remarque: n’installez pas de système de chauage au sol
électrique sans sonde de dalle si l’élément chauant est
installé sur ou sous des sur faces en bois ou d’autres surfaces
sensibles à la chaleur!
VISGZ45X © Danfoss 04/2011
23
Guide d’installation Danfoss Link™ FT
Installation
1. Pour retirer le cache avant, appuyez doucement sur les languettes situées sous le thermostat avec un tournevis puis
retirez la partie avant.
20
15
25
30
35
2. Branchez le thermostat en respectant le schéma de raccordement.
24
VISGZ45X © Danfoss 04/2011
Guide d’installation Danfoss Link™ FT
Ajout d’une unité
L’ajout du Danfoss Link™ FT à un système
se fait à partir du régulateur central
Danfoss Link™ CC.
Lors de l’ajout, appuyez sur le
bouton installer jusqu’à
ce que le voyant vert
clignote rapidement.
Pour de plus amples
informations, voir le
mode d’emploi du
Danfoss Link™ CC:
Conguration 6 :
Ajout d’unités locales.
Réalisation d’un test du réseau
Il convient d’eectuer un test du
réseau une fois le Danfoss Link™
FT ajouté au régulateur central
Danfoss Link™ CC.
Pour de plus amples informations sur les tests de réseau, voir
le mode d’emploi du Danfoss
Link™ CC :
Conguration 8 : Réalisation
d’un test du réseau.
FR
1 m max.
VISGZ45X © Danfoss 04/2011
25
Guide d’installation Danfoss Link™ FT
Réinitialisation aux réglages d’usine
1. Coupez l’alimentation de l’interrup-
teur de sécurité situé à l’avant.
2. Maintenez le bouton d’installation
enfoncé tout en appuyant sur le
bouton de sécurité jusqu’à ce que
le voyant rouge clignote (environ
5sec.).
Dépannage
Voyant vert allumé Veille
Voyant rouge allumé Chauage
Clignotement rapide du
voyant vert
Clignotement rapide du
voyant rouge
Clignotement lent du
voyant rouge
Test d’inclusion ou de liaison
Inclusion incorrecte voire nulle
Test de liaison incorrect voire nul
Panne de la sonde
Consignes de mise au rebut
26
VISGZ45X © Danfoss 04/2011
Guide d’installation Danfoss Link™ FT
Caractéristiques techniques
Tension de fonctionnement 180-250 VCA, 50/60Hz
Consommation en veille Max. 1W
Relais :
• Charge résistive
• Charge inductive
Unité de détection
Valeurs de détection :
• 0°C
• 20°C
• 50°C
Régulation PWM
Température ambiante -10 à +30°C
Contrôle de panne
de la sonde
Fréquence
de transmission
Portée d’émission
Puissance de transmission Max. 1mW
Classe IP 31
Dimensions 85 mm × 85 mm × 21 mm
230V ~ 15A/3450W
cos φ= 0,3Max. 1A
Thermistance CTN 15 kΩ à
25°C
42kΩ
18kΩ
6kΩ
Le thermostat dispose d’un
circuit de contrôle intégré
qui coupe le chauage si la
sonde est déconnectée ou
court-circuitée.
868.42 MHz
Jusqu’à 30m (dans des
bâtiments normaux)
FR
VISGZ45X © Danfoss 04/2011
27
Installationsmanual Danfoss Link™ FT
Indeks
Introduktion .............................................. 29
Installation ................................................ 30
Tilføjelse af enhed......................................... 33
Udførelse af netværkstest ................................. 33
Fabriksnulstilling .......................................... 34
Fejlnding ................................................ 34
Vejledning for bortskaelse ............................... 34
Tekniske specikationer ................................... 35
28
VISGZ45X © Danfoss 04/2011
Installationsmanual Danfoss Link™ FT
Introduktion
Danfoss Link™ FT (gulvtermostat) er et relæ, der tænder og
slukker for varmeelementet.
I forbindelse med en gulvføler kan den også måle temperaturen i gulvet (FTS).
Derudover er der mulighed for at bruge FT som tænd-/slukafbryder til andet udstyr, som kan styres manuelt eller via
tidsstyring.
Lysd iode
Installations-
TÆND/SLUKsikkerhedsafbryder
Danfoss Link™ FT forsynes med 230 V~ og skal i henhold til
gældende lovgivning installeres i en væg-/loftsdåse.
knap
DK
VISGZ45X © Danfoss 04/2011
29
Installationsmanual Danfoss Link™ FT
Installation
Det trådløse systems transmissionsrækkevidde i Danfoss Link™
er tilstrækkelig i de este applikationer. Forholdene varierer
dog fra bygning til bygning, hvilket kan påvirke kommunikationen og den maksimale transmissionsafstand.
I tilfælde af kommunikationsproblemer anbefaler Danfoss,
at der tilsluttes tilbehør, som understøtter systemet, f.eks.
repeatere. I meget få tilfælde vil det trådløse system ikke være
egnet til din installation.
Følgende skal overvejes ved installation af Danfoss Link™ FT:
Installation og placering skal være i
overensstemmelse med lokale byggeregulativer.
30
VISGZ45X © Danfoss 04/2011
Installationsmanual Danfoss Link™ FT
Installation
Driftstilstand
Danfoss Link™ FT understøtter to former for driftstilstande:
1. ON/OFF: Tilslut ikke en gulvføler med Danfoss Link™ FT i
denne tilstand.
2. Varmeregulering: Ved installation af Danfoss Link™ FT er
det vigtigt at være opmærksom på varmeanlæggets type
og dermed de følere, der skal benyttes.
Der er tre muligheder:
3. Komfortvarme: Konstant temperatur for gulvet i badevæ-
relser og andre rum, hvor der kræves en behagelig varmeoverade. Installer gulvføleren, og vælg gulvregulering for
rummet, når kongurationen udføres.
4. Total opvarmning: Regulering af rumtemperaturen i stuer
osv. Installer gulvføleren med Danfoss Link™ RS-rumtermostat. Vælg Kombineret rum- og gulvføler, når Danfoss Link™
CC kongureres.
5. Ingen gulvføler: Gulvføler forendes ikke og kan ikke
installeres. Der skal installeres en Danfoss Link™ RS-rumtermostat. Vælg Rumregulering.
Vær opmærksom på, at temperaturstyringen er mindre nøjagtig uden gulvføler, og at alle Danfoss Link™ FT i et rum skal
have samme følerkonguration.
Danfoss anbefaler, at der altid installeres gulvføler.
DK
Bemærk! Installer aldrig elektriske gulvvarmesystemer uden
gulvføler, når varmeelementet installeres på eller under overader af træ eller andre temperaturfølsomme materialer!
VISGZ45X © Danfoss 04/2011
31
Installationsmanual Danfoss Link™ FT
Installation
1. Frontdækslet ernes ved først forsigtigt at trykke på
frigøringstapperne under bunden af termostaten med en
skruetrækker – derefter ernes fronten.
20
15
25
30
35
2. Tilslut termostaten i henhold til tilslutningsdiagrammet.
32
VISGZ45X © Danfoss 04/2011
Installationsmanual Danfoss Link™ FT
Tilføjelse af enhed
Tilføjelse af Danfoss Link™ FT til et system
foretages via Danfoss Link™ CC Central
Controller.
Ved tilføjelse skal der trykkes på
installationsknappen, indtil
lysdioden blinker grønt
hurtigt.
Du kan få ere oplysninger i instruktionsmanualen til Danfoss
Link™ CC:
Konguration 6:
Tilføjelse af enheder.
Udførelse af netværkstest
Når Danfoss Link™ FT er føjet
til Danfoss Link™ CC Central
Controller, skal der udføres en
netværkstest.
Du kan få ere oplysninger om
netværkstest i instruktionsmanualen til Danfoss Link™ CC:
Konguration 8: Udførelse af
netværkste st.
Maks. 1 m
DK
VISGZ45X © Danfoss 04/2011
33
Installationsmanual Danfoss Link™ FT
Fabriksnulstilling
1. Sluk for strømmen på sikkerhedsaf-
bryderen på fronten.
2. Tryk installationsknappen ind,
mens sikkerhedsafbryderen yttes
til TÆND, og hold installationsknappen inde, indtil lysdioden blinker
rødt (ca. 5 sek.).
Fejlnding
Grøn lysdiode ON Standby
Rød lysdiode ON Opvarmning
Grøn lysdiode blinker
hurtigt
Rød lysdiode blinker
kortvarigt
Rød lysdiode blinker
langsomt
Tilmeldings- eller linktest
Tilmelding ikke i orden, medfører frakobling.
Linktest ikke i orden, medfører
manglende forbindelse
Følerfejl
Vejledning for bortskaelse
34
VISGZ45X © Danfoss 04/2011
Installationsmanual Danfoss Link™ FT
Tekniske specikationer
Driftsspænding 180-250 VAC, 50/60 Hz
Standbyforbrug Maks. 1 W
Relæ:
• Resistiv belastning
• Induktiv belastning
Gulvføler NTC 15 kOhm ved 25° C
Følerværdier:
• 0° C
• 20° C
• 50° C
Regulering PWM
Omgivelsestemperatur -10° til +30° C
Overvågning for
følerfejl
Transmissionsfrekvens
Transmissionsrækkevidde
Transmissionseekt Maks. 1 mW
IP-klasse 31
Dimensioner 85 mm × 85 mm × 21 mm
230 V ~ 15 A / 3.450 W
cos φ = 0,3 Maks. 1 A
42 kOhm
18 kOhm
6 kOhm
Termostaten er udstyret med et
indbygget overvågningskredsløb, som afbryder varmen, hvis
føleren ikke er tilsluttet eller
kortsluttes.
868,42 MHz
Op til 30 m (i normale bygninger)
DK
VISGZ45X © Danfoss 04/2011
35
Installationshandbok Danfoss Link™ FT
Innehåll
Introduktion ............................................ 37
Installation .............................................. 38
Lägga till en enhet ...................................... 41
Genomföra ett nätverkstest ............................. 41
Fabriksåterställning ..................................... 42
Felsökning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Instruktioner för återvinning ............................ 42
Tekniska specikationer ................................. 43
36
VISGZ45X © Danfoss 04/2011
Installationshandbok Danfoss Link™ FT
Introduktion
Danfoss Link™ FT är en golvtermostat som slår av och på
värmeelementet.
Tillsammans med en golvgivare kan den också mäta golvets
temperatur (FTS). Dessutom har du möjlighet att använda
golvtermostaten som en brytare för att slå på och av annan
utrustning, antingen manuellt eller schemalagt.
Lysdiod
Installations-
PÅ/AVsäkerhetsbrytare
Golvtermostaten Danfoss Link™ FT drivs med 230 V~ och ska
enligt föreskrifterna monteras antingen på en inbyggd låda
eller på vägglådan.
knapp
SE
VISGZ45X © Danfoss 04/2011
37
Installationshandbok Danfoss Link™ FT
Installation
I de esta fall är överföringsområdet för det trådlösa Danfoss
Link™-systemet fullt tillräckligt, men i alla byggnader nns
det olika hinder som kan påverka kommunikationen och det
maximala överföringsavståndet.
Om det uppstår problem med kommunikationen behöver
systemet antagligen stödjas av någon typ av tillbehör, till
exempel förstärkare. I undantagsfall går det inte att använda
det trådlösa systemet.
Tänk på följande när du installerar golvtermostaten Danfoss
Link™ FT:
Termostaten måste installeras och placeras i
enlighet med de lokala byggnadsföreskrifterna.
38
VISGZ45X © Danfoss 04/2011
Installationshandbok Danfoss Link™ FT
Installation
Driftsläge
Golvtermostaten Danfoss Link™ FT stödjer två typer av
driftslägen:
1. PÅ/AV-slagning: Anslut aldrig någon golvgivare när
Danfoss Link™ FT-golvtermostaten är i det här läget.
2. Värmereglering: När du installerar Danfoss Link™ FT-
golvtermostaten måste du fundera på vilken typ av värme
du vill ha och välja givare utifrån det.
Det nns tre alternativ:
3. Komfortvärme: En konstant temperatur på golvet i
badrum och andra rum där det krävs en komfortabel,
varm yta. Installera golvgivaren och välj ”Golvreglering”
för rummet när du gör kongurationen.
4. Totalvärme: Reglering av rumstemperaturen i vardagsrum
och liknande. Installera golvgivaren och en rumsgivare av
typen Danfoss Link™ RS. Välj ”Kombinerad reglering” när
du gör kongurationen i styrenheten Danfoss Link™ CC.
5. Ingen golvgivare: Det nns ingen golvgivare att instal-
lera. I stället måste du installera en rumsgivare av typen
Danfoss Link™ RS. Välj ”Rumsreglering”.
Tänk på att temperaturregleringen blir mindre exakt utan
golvgivare, och att alla Danfoss Link™ FT-golvtermostater i
ett och samma rum måste ha samma givarkonguration.
Danfoss rekommenderar alltid att du installerar en golvgivare.
Obs! Installera aldrig ett elektriskt golvvärmesystem utan
golvgivare när värmeelementet är monterat på eller under
en träyta, eller på någon annan yta som är temperaturkänslig!
VISGZ45X © Danfoss 04/2011
39
SE
Installationshandbok Danfoss Link™ FT
Installation
1. Ta först bort frontstycket genom att trycka försiktigt på
spärrknappen på termostatens undersida med en skruvmejsel. Plocka bort fronten.
20
15
25
30
35
2. Anslut termostaten enligt anslutningsschemat.
40
VISGZ45X © Danfoss 04/2011
Installationshandbok Danfoss Link™ FT
Lägga till en enhet
Du lägger till Danfoss Link™ FT-golvtermostaten i ett system via styrenheten
Danfoss Link™ CC.
När du lägger till termostaten
håller du installationsknappen intryckt tills
lysdioden börjar blinka
snabbt och grönt.
Mer information nns i
installationshandboken
för styrenheten Danfoss
Link™ CC:
Konguration 6: Lägga till rumsenheter.
Genomföra ett nätverkstest
När du har lagt till Danfoss Link™
FT-golvtermostaten i
styrenheten Danfoss Link™ CC
bör du genomföra ett nätverkstest.
Mer information nns i installationshandboken för styrenheten
Danfoss Link™ CC:
Konguration 8:
Utföra ett nätverkstest.
Max. 1 m
SE
VISGZ45X © Danfoss 04/2011
41
Installationshandbok Danfoss Link™ FT
Fabriksåterställning
1. Slå av strömmen med hjälp av
säkerhetsbrytaren på framsidan.
2. Håll installationsknappen intryckt
samtidigt som du trycker på säkerhetsbrytaren. Håll knappen intryckt tills lysdioden börjar blinka
rött (i ungefär 5 sekunder).
Felsökning
Grön lysdiod PÅ Vänteläge
Röd lysdiod PÅ Värme
Snabbt blinkande
grön lysdiod
Kort blinkande
röd lysdiod
Långsamt blinkande
röd lysdiod
Inkludering eller förbindelsetest
Inkludering inte OK, växlar till ej
inkluderad.
Förbindelsetest inte OK, växlar
till förbindelse saknas.
Givarfel
Instruktioner för återvinning
42
VISGZ45X © Danfoss 04/2011
Installationshandbok Danfoss Link™ FT
Tekniska specikationer
Driftspänning 180–250 V AC, 50/60 Hz
Förbrukning i vänteläge Max. 1 W
Relä:
• Resistiv belastning
• Induktiv belastning
Avkänningsenhet NTC 15 kOhm vid 25 ˚C
Avkänningsvärden:
• 0 °C
• 20 °C
• 50 °C
Reglering PWM
Omgivande temperatur -10 till +30 °C
Givarfel vid
övervakning
Överföringsfrekvens 868,42 MHz
Överföringsområde
Överföringseekt Max. 1 mW
IP-klass 31
Mått 85 mm × 85 mm × 21 mm
230 V~ 15 A / 3450 W
cos φ = 0,3 Max. 1 A
42 kOhm
18 kOhm
6 kOhm
Termostaten har en inbyggd
övervakningskrets, som
stänger av värmen om givaren
kopplas ifrån eller kortsluts
upp till 30 m
(i vanliga byggnader)
SE
VISGZ45X © Danfoss 04/2011
43
Asennusohje Danfoss Link™ FT
Sisällys
Johdanto ................................................. 45
Asennus .................................................. 48
Laitteiden lisääminen ..................................... 49
Verkon testaaminen....................................... 49
Tehdasasetusten palauttaminen........................... 50
Vianmääritys .............................................. 50
Hävittäminen ............................................. 50
Tekniset tiedot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
44
VISGZ45X © Danfoss 04/2011
Asennusohje Danfoss Link™ FT
Johdanto
Danfoss Link™ FT (lattiatermostaatti) on laite, jolla lämmityselementti kytketään päälle/pois.
Lattia-anturiin kytkettynä se voi myös mitata lattian lämpötilaa (FTS). Lisäksi voit käyttää FT:tä toisten laitteiden virtakatkaisimena joko manuaalisesti tai tietyn aikataulun mukaan.
LED-va lo
Asennuspainike
PÄÄLLE/POIS
-turvakatkaisin
Danfoss Link™ FT toimii 230 V~ jännitteellä, ja se on määräysten mukaan asennettava uppoasennettavaan koteloon tai
seinäkoteloon.
FI
VISGZ45X © Danfoss 04/2011
45
Asennusohje Danfoss Link™ FT
Asennus
Langattoman Danfoss Link™ -järjestelmän kantama riittää
useimmille sovelluksille, mutta kaikissa rakennuksissa on omat
esteensä, jotka vaikuttavat viestintään ja enimmäiskantamaan.
Jos viestintäongelmia esiintyy, Danfoss kehottaa harkitsemaan
lisävarusteita, kuten toistimia, järjestelmän tukena. Joihinkin
harvoihin kohteisiin langaton järjestelmä ei sovellu.
Ota huomioon seuraavat seikat Danfoss Link™ FT:n asennuksen
yhteydessä:
Asennuksessa ja laitteen sijoit tamisessa on
noudatettava paikallisia rakennusmääräyksiä.
46
VISGZ45X © Danfoss 04/2011
Asennusohje Danfoss Link™ FT
Asennus
Käyttötila
Danfoss Link™ FT tukee kahta erilaista käyttötilaa:
1. Kytkentä PÄÄLLE/POIS: Älä kytke lattia-anturia, kun
Danfoss Link™ FT on tässä tilassa.
2. Lämmityksen säätely: Danfoss Link™ FT:n asennuksen
yhteydessä on huomioitava lämmitystyyppi ja sen mukaan
käytettävät anturit.
Vaihtoehtoja on kolme:
3. Mukavuuslämmitys: Vakiolämpötila kylpyhuoneen ja mui-
den sellaisten huoneiden lattioissa, joissa pinnan on oltava
mukavan lämmin. Asenna lattia-anturi ja valitse Lattiasäätely
huoneeseen asetuksia tehdessäsi.
4. Kokonaislämmitys: Huonelämpötilan valvonta olohuo-
neissa ym. Asenna lattia-anturi ja Danfoss Link™ RS. Valitse
Yhdistetty säätely Danfoss Link™ CC:n konguroinnin
yhteydessä.
5. Ei lattia-anturia: Lattia-anturia ei ole, eikä sitä voi asentaa.
On asennettava Danfoss Link™ RS. Valitse Huonesäätely.
Huomaa, että lämpötilan säätely ei ole yhtä tarkkaa ilman
lattia-anturia ja että kaikilla saman huoneen Danfoss Link™ FT
-termostaateilla on oltava sama anturikokoonpano.
Danfoss suosittelee aina lattia-anturin asentamista.
FI
Huomautus! Älä asenna sähkökäyttöistä lattialämmitysjärjestelmää ilman lattia-anturia, kun lämpöelementti on
asennettu puulattian tai muun lämpötilalle herkän lattian
päälle tai alle!
VISGZ45X © Danfoss 04/2011
47
Asennusohje Danfoss Link™ FT
Asennus
1. Irrota etusuojus painamalla varovasti ruuvimeisselillä termostaatin pohjan alla olevia vapautussalpoja - nosta sitten
etusuojus paikaltaan.
20
15
25
30
35
2. Kytke termostaatti kytkentäkaavion mukaisesti.
48
VISGZ45X © Danfoss 04/2011
Asennusohje Danfoss Link™ FT
Laitteiden lisääminen
Danfoss Link™ FT lisätään järjestelmään
Danfoss Link™ CC -keskusyksiköstä.
Lisää laite painamalla asennuspainiketta, kunnes LED vilkkuu
nopeasti vihreänä.
Lisätietoja saat Danfoss
Link™ CC -käyttöohjeesta:
Kongurointi 6:
Laitteiden lisääminen.
Verkon testaaminen
Kun Danfoss Link™ FT on liitetty
Danfoss Link™ CC -keskusyksikköön, on suoritettava verkkotesti.
Lisätietoja verkon testauksesta
saat Danfoss Link™ CC -käyttöohjeesta, Kongurointi 8: Verkon
testaaminen.
Enint. 1 m
FI
VISGZ45X © Danfoss 04/2011
49
Asennusohje Danfoss Link™ FT
Tehdasasetusten palauttaminen
1. Katkaise virta etuosan turvakatkai-
simesta.
2. Pidä asennuspainiketta poh-
jassa samalla, kun kytket virran
päälle turvakatkaisimesta, ja pidä
asennuspainike pohjassa, kunnes
LED-valo vilkuttaa punaista (noin
5 sek.).
Vianmääritys
Vihreä LED palaa Valmiustila
Punainen LED palaa Lämmitys
Vihreä LED vilkkuu
nopeasti
Punainen LED vilkkuu
lyhyesti
PUNAINEN LED
vilkkuu hitaasti
Liittäminen tai yhteyden testaus
Liittäminen ei OK, laite poistetaan.
Yhteystesti ei OK, siirtyy
puuttuvaan yhteyteen
Anturivika
Hävittäminen
50
VISGZ45X © Danfoss 04/2011
Asennusohje Danfoss Link™ FT
Tekniset tiedot
Käyttöjännite 180-250 V AC, 50/60 Hz
Valmiustilan kulutus Maks. 1 W
Rele:
• Resistiivinen kuorma
• Induktiivinen kuormitus
Tunto elin
Mittausarvot:
• 0 °C
• 20 °C
• 50 °C
Säätely PWM
Ympäristön lämpötila -10 - +30 °C
Anturivikojen
tarkkailu
Lähetystaajuus
Kantama
Lähetysteho Enint. 1 mW
IP-luokka 31
Mitat 85 mm × 85 mm × 21 mm
230 V ~ 15 A / 3450 W
cos φ = 0,3 maks. 1 A
NTC 15 kOhm 25 °C:n lämpötilassa
42 kOhm
18 kOhm
6 kOhm
Termostaatissa on sisäänrakennettu tarkkailupiiri, joka
katkaisee lämmityksen, jos
anturi irrotetaan tai siihen tulee
oikosulku.
868,42 MHz
Enintään 30 m (normaaleissa
rakennuksissa)
FI
VISGZ45X © Danfoss 04/2011
51
Installatiehandleiding Danfoss Link™ FT
Inhoud
Inleiding .................................................. 53
Installatie ................................................. 54
Apparaat toevoegen ...................................... 57
Netwerktest uitvoeren .................................... 57
Herstellen van fabrieksinstellingen ........................ 58
Problemen verhelpen ..................................... 58
Instructies voor afvoer .................................... 58
Technische specicaties ................................... 59
52
VISGZ45X © Danfoss 04/2011
Installatiehandleiding Danfoss Link™ FT
Inleiding
De Danfoss Link™ FT (Floor Thermostat – vloerthermostaat)
is een apparaat voor het in- en uitschakelen van het verwarmingselement.
In combinatie met een vloersensor kan hij ook de vloertemperatuur meten (FTS). Daarnaast hebt u de mogelijkheid om de
FT te gebruiken als een aan/uit-schakelaar voor andere
apparatuur, handmatig of volgens schema.
Led
AAN/UIT-
Installatieknop
veiligheidsschakelaar
De Danfoss Link™ FT wordt gevoed via 230 V~ en moet volgens
de voorschriften worden geïnstalleerd op een inbouwdoos of
een wanddoos.
VISGZ45X © Danfoss 04/2011
NL
53
Installatiehandleiding Danfoss Link™ FT
Installatie
Het zendbereik van het draadloze systeem Danfoss Link™ volstaat voor de meeste toepassingen. Elk gebouw heeft echter
verschillende obstakels die van invloed zijn op de communicatie en het maximale zendbereik.
Danfoss adviseert om bij communicatieproblemen accessoires
te gebruiken om het systeem te ondersteunen, zoals versterkers. In uitzonderlijke gevallen bestaat de mogelijkheid dat
het draadloze systeem niet geschikt is voor uw installatie.
Let op het volgende wanneer u Danfoss Link™ FT installeert:
Installatie en plaatsing moeten worden uitgevoerd
overeenkomstig de plaatselijke bouwvoorschriften.
54
VISGZ45X © Danfoss 04/2011
Installatiehandleiding Danfoss Link™ FT
Installatie
Bedrijfsmodus
Danfoss Link™ FT ondersteunt twee bedrijfsmodi:
1. AAN/UIT-schakeling: sluit in deze modus geen vloersensor
aan op Danfoss Link™ FT.
2. Verwarmingsregeling: houd bij het installeren van de
Danfoss Link™ FT rekening met het type verwarming en het
type sensor dat daarvoor nodig is.
Er zijn drie mogelijkheden:
3. Comfortverwarming: constante temperatuur op de vloer
in badkamers en andere ruimten waar een comfortabel
warm vloeroppervlak gewenst is. Installeer de vloersensor en kies “Vloerregeling” voor de ruimte wanneer u het
systeem congureert.
4. Totale verwarming: regeling van de ruimtetemperatuur in
woonkamers enz. Installeer de vloersensor en een Danfoss
Link™ RS. Kies “Gecombineerde regeling” wanneer u de
Danfoss Link™ CC congureert.
5. Geen vloersensor: er is geen vloersensor aanwezig, en
deze kan ook niet worden geïnstalleerd. U moet een Danfoss Link™ RS installeren. Kies “Ruimteregeling”.
Houd er rekening mee dat de temperatuurregeling minder
nauwkeurig is zonder een vloersensor en dat alle Danfoss
Link™ FT-eenheden in een ruimte dezelfde sensorconguratie
moeten hebben.
Danfoss adviseert om altijd een vloersensor te installeren.
NL
NB! Installeer geen elektrisch vloerverwarmingssysteem zonder vloersensor als het verwarmingselement is geïnstalleerd
op of onder een houten opper vlak of andere oppervlakken die
temperatuurgevoelig zijn!
VISGZ45X © Danfoss 04/2011
55
Installatiehandleiding Danfoss Link™ FT
Installatie
1. Om het voordeksel te verwijderen, drukt u de ontgrendellippen aan de onderzijde van de thermostaat voorzichtig
in met en schroevendraaier. Neem de voorkant vervolgens
weg.
20
15
25
30
35
2. Sluit de thermostaat aan volgens het aansluitschema.
56
VISGZ45X © Danfoss 04/2011
Installatiehandleiding Danfoss Link™ FT
Apparaat toevoegen
Het toevoegen van de Danfoss Link™ FT aan
een systeem gebeurt via de Danfoss
Link™ CC Centrale Regelaar.
Druk hiervoor de installatieknop
in totdat de led snel groen
gaat knipperen.
Meer informatie kunt u
vinden in de Danfoss
Link™ CC instructiehandleiding:
Conguratie 6:
Apparaten toevoegen.
Netwerktest uitvoeren
Wanneer de Danfoss Link™ FT
aan de Danfoss Link™ CC Centrale Regelaar is toegevoegd,
moet een netwerktest worden
uitgevoerd.
Meer informatie over netwerktests is te vinden in de Danfoss
Link™ CC instructiehandleiding:
Conguratie 8: Netwerktest
uitvoeren.
Max. 1 m
NL
VISGZ45X © Danfoss 04/2011
57
Installatiehandleiding Danfoss Link™ FT
Herstellen van fabrieksinstellingen
1. Schakel de voeding af via de veilig-
heidsschakelaar aan de voorzijde.
2. Houd de installatieknop ingedrukt
terwijl u de veiligheidsschakelaar
inschakelt (ON) en houd de installatieknop ingedrukt totdat de led
rood gaat knipperen (na ongeveer
5 seconden).
Problemen verhelpen
Groene led AAN Stand-by
Rode led AAN Verwarming
Groene led knippert snel Opname in netwerk of verbin-
Rode led licht kort op Opname in netwerk mislukt,
Rode led knippert
langzaam
dingstest
schakelt naar niet opgenomen.
Verbindingstest mislukt, schakelt naar verbinding ontbreekt
Sensorstoring
Instructies voor afvoer
58
VISGZ45X © Danfoss 04/2011
Installatiehandleiding Danfoss Link™ FT
Technische specicaties
Bedrijfsspanning 180-250 V AC, 50/60 Hz
Stand-byverbruik Max. 1 W
Relais:
• Ohmse belasting
• Inductieve belasting
Sensormodule NTC 15 kΩ bij 25 °C
Detectiewaarden:
• 0 °C
• 20 °C
• 50 °C
Regeling PPM
Omgevingstemperatuur -10 tot +30 °C
Bewaking
sensorstoring
Transmissiefrequentie 868,42 MHz
Transmissiebereik Tot 30 m (in normale gebouwen)
Transmissievermogen Max. 1 mW
IP-klasse 31
Afmetingen 85 mm × 85 mm × 21 mm
230 V~ 15 A/3450 W
cos φ = 0,3 max. 1 A
42 kΩ
18 kΩ
6 kΩ
De thermostaat heeft een
ingebouwd bewakingscircuit
waardoor de verwarming wordt
uitgeschakeld als de sensor
wordt losgekoppeld of kortgesloten.
NL
VISGZ45X © Danfoss 04/2011
59
Instrukcja instalacji Danfoss Link™ FT
Spis treści
Wstęp ..................................................... 61
Instalacja.................................................. 62
Dodawanie urządzenia .................................... 65
Sprawdzenie sieci ......................................... 65
Przywracanie ustawień fabrycznych ....................... 66
Rozwiązywanie problemów . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
Instrukcje usuwania . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
Specykacje techniczne ................................... 67
60
VISGZ45X © Danfoss 04/2011
Instrukcja instalacji Danfoss Link™ FT
Wstęp
Danfoss Link™ FT (termostat podłogowy) jest urządzeniem
służącym do włączania i wyłączania elementów grzejnych.
Po podłączeniu do czujnika podłogowego, termostat może
mierzyć temperaturę w podłodze (FTS). Ponadto można użyć
FT do włączania i wyłączania innych urządzeń, ręcznie lub w
zaprogramowany sposób.
Dioda LED
Przycisk
WŁ./WYŁ.
wyłącznik
bezpieczeństwa
Danfoss Link™ FT jest zasilany prądem o napięciu 230 V~ i
zgodnie z odpowiednimi przepisami przeznaczony do instalacji
w skrzynce podtynkowej lub puszce ściennej.
instalacji
PL
VISGZ45X © Danfoss 04/2011
61
Instrukcja instalacji Danfoss Link™ FT
Instalacja
Zasięg transmisji systemu bezprzewodowego Danfoss Link™
jest wystarczający dla większości zastosowań; jednak w każdym
budynku znajdują się różnorodne przeszkody, wpł ywające na
komunikację i maksymalny zasięg.
W razie wystąpienia problemów z komunikacją, Danfoss
zaleca zastosowanie w układzie urządzeń wspomagających,
takich jak wzmacniaki. W wyjątkowych wypadkach system
bezprzewodowy może nie być odpowiedni do danej instalacji.
Proszę mieć na uwadze następujące kwestie przy instalowaniu
Danfoss Link™ FT:
Instalacja i położenie urządzenia muszą spełniać
wymagania lokalnych przepisów budowlanych.
62
VISGZ45X © Danfoss 04/2011
Instrukcja instalacji Danfoss Link™ FT
Instalacja
Try b prac y
Danfoss Link™ FT ma dwa rodzaje trybów pracy:
1. Włączanie i wyłączanie: w tym trybie nie wolno podłączać
czujnika podłogowego do termostatu Danfoss Link™ FT.
2. Regulacja ogrzewania: instalując Danfoss Link™ FT należy
pamiętać o rodzaju ogrzewania - od niego zależy typ wymaganych czujników.
Dostępne są trzy opcje:
3. Komfortowe ogrzewanie: Stała temperatura na pod-
łodze w łazienkach i innych pomieszczeniach, w których
potrzebna jest komfortowa, ciepła powierzchnia. Zainstalować czujnik podłogowy a następnie wybrać regulację
ogrzewania podłogowego dla pomieszczenia podczas jego
kongurowania.
4. Pełne ogrzewanie: Regulacja temperatury w pomieszcze-
niach, takich jak pokój dzienny itd. Zainstalować czujnik
podłogowy wraz z Danfoss Link™ RS. Wybrać regulację kombinowaną przy wykonywaniu konguracji Danfoss Link™ CC.
5. Bez czujnika podłogowego: Nie ma czujnika podłogo-
wego i nie można go zainstalować. Należy zainstalować
Danfoss Link™ RS. Wybrać regulację dla pomieszczenia.
Należy pamiętać że regulacja temperatury będzie mniej
dokładna bez czujnika podłogowego oraz że wszystkie termostaty Danfoss Link™ FT w danym pomieszczeniu muszą mieć
identyczną kongurację czujników.
Danfoss zaleca instalację czujnika podłogowego w każdym
przypadku.
PL
Uwaga! Nie wolno instalować elektrycznego ogrzewania
podłogowego bez czujnika podłogowego, gdy element
grzewcz y jest zainstalowany pod powierzchnią drewnianą lub
inną wrażliwą na wysokie temperatury!
VISGZ45X © Danfoss 04/2011
63
Instrukcja instalacji Danfoss Link™ FT
Instalacja
1. Aby zdjąć przednią pokrywę, należy za pomocą śrubokrętu
delikatnie nacisnąć zaczepy pod spodem termostatu, a
następnie zdjąć jego przednią część.
20
15
25
30
35
2. Podłączyć termostat zgodnie ze schematem połączeń.
64
VISGZ45X © Danfoss 04/2011
Instrukcja instalacji Danfoss Link™ FT
Dodawanie urządzenia
Termostat Danfoss Link™ FT dodaje się do
systemu z poziomu sterownika centralnego Danfoss Link™ CC.
Podczas dodawania urządzenia
należy nacisnąć i przytrzymać przycisk instalacji, aż
dioda LED zacznie szybko migać na zielono.
Więcej informacji
znajduje się w instrukcji
obsługi Danfoss Link™ CC:
Konguracja 6:
Dodawanie urządzeń.
Maks. 1 m
Sprawdzenie sieci
Po dodaniu Danfoss Link™ FT z
poziomu sterownika centralnego Danfoss Link™ CC należy
wykonać sprawdzenie sieci.
Więcej informacji na temat
sprawdzania sieci znajduje się
w instrukcji obsługi Danfoss
Link™ CC:
Konguracja 8: Sprawdzenie
sieci.
VISGZ45X © Danfoss 04/2011
PL
65
Instrukcja instalacji Danfoss Link™ FT
Przywracanie ustawień fabrycznych
1. Wyłączyć zasilanie za pomocą wyłącz-
nika bezpieczeństwa, znajdującego
się z przodu urządzenia.
2. Nacisnąć przycisk instalacji, jednocze-
śnie wciskając wyłącznik bezpieczeństwa w położeniu WŁ. i przytrzymać
przycisk instalacji, aż dioda LED zamiga na czerwono (przez ok. 5 sekund).
Rozwiązywanie problemów
Dioda LED świeci na
zielono
Dioda LED świeci na
czerwono
Dioda LED szybko
miga na zielono
Dioda LED krótko
miga na czerwono
Dioda LED powoli
miga na czerwono
Stan gotowości
Grzanie
Włączanie do instalacji lub test
połączenia
Włączanie do instalacji nie powiodło
się - przejście w stan odizolowania.
Test połączenia nie powiódł się przejście w stan braku łączności
Awaria czujnika
Instrukcje usuwania
66
VISGZ45X © Danfoss 04/2011
Instrukcja instalacji Danfoss Link™ FT
Specykacje techniczne
Napięcie robocze 180-250 VAC, 50/60 Hz
Pobór mocy w trybie
gotowości
Przekaźnik:
• Obciążenie rezystancyjne
• Obciążenie impedancyjne
Jednostka czujnika NTC 15 kOhm w temp. 25°C
Wartości pracy czujnika:
• 0°C
• 20°C
• 50°C
Regulacja PWM
Temperatura otoczenia od -10° do +30°C
Monitorowanie awarii
czujnika
Częstotliwość
transmisji
Zasięg transmisji
Moc transmisji Maks. 1 mW
Klasa IP 31
Wymiary 85 mm x 85 mm x 21 mm
Maks. 1 W
230 V ~ 15 A / 3450 W
cos φ = 0,3 Maks. 1 A
42 kOhm
18 kOhm
6 kOhm
Termostat ma wbudowany układ
monitorujący, który wyłącza
ogrzewanie w przypadku odłączenia lub zwarcia czujnika
868,42 MHz
Do 30 m (w budynkach o
normalnej konstrukcji)
PL
VISGZ45X © Danfoss 04/2011
67
Instalační příručka Danfoss Link™ FT
Obsah
Úvod...................................................... 69
Instalace .................................................. 70
Přidání zařízení............................................ 73
Tes t sít ě ................................................... 73
Obnovení továrních nastavení ............................. 74
Řešení problémů.......................................... 74
Pokyny k likvidaci ......................................... 74
Technické údaje........................................... 75
68
VISGZ45X © Danfoss 04/2011
Instalační příručka Danfoss Link™ FT
Úvod
Podlahový termostat Danfoss Link™ FT (Floor Thermostat) je
zařízení, které slouží k zapínání a vypínání topného tělesa.
Ve spojení s podlahovým čidlem může také měřit teplotu v
podlaze (FTS). Dále je možné použít podlahový termostat FT
jako vypínač dalších jednotek, jak v ručním režimu, tak podle
plánu.
Kontrolka
Instalační
tlačítko
Bezpečnostní
vypínač
Podlahový termostat Danfoss Link™ FT je napájen síťovým
napětím 230 V~ a musí být instalován podle platných předpisů
do integrované nebo nástěnné krabičky.
CZ
VISGZ45X © Danfoss 04/2011
69
Instalační příručka Danfoss Link™ FT
Instalace
Dosah bezdrátového systému je ve většině případů Danfoss
Link™ dostačující. Nicméně, v každé budově se vyskytují různé
překážky bránící komunikaci a omezující maximální dosah.
Pokud dochází k potížím s komunikací, společnost Danfoss
doporučuje použít pro podporu systému vhodné příslušenství,
např. zesilovače. Ve výjimečných případech nemusí být bezdrátový systém pro vaši instalaci vhodný.
Při instalaci podlahového termostatu Danfoss Link™ FT dodržujte následující pravidla:
Instalace a umístění musí odpovídat místním
stavebním předpisům.
70
VISGZ45X © Danfoss 04/2011
Instalační příručka Danfoss Link™ FT
Instalace
Provozní režim
Podlahový termostat Danfoss Link™ FT podporuje dva provozní režimy:
1. Zapínání a vypínání: V tomto režimu nespojujte s podla-
hovým termostatem Danfoss Link™ FT podlahové čidlo.
2. Regulace vytápění: Při instalaci podlahového termostatu
Danfoss Link™ FT vezměte v úvahu typ vytápění a podle
toho uvažte, jaká použijete čidla.
Máte na výběr tři možnosti:
3. Příjemné vytápění: Konstantní teplota podlahy v koupel-
nách a v dalších místnostech, kde je požadován příjemně
teplý povrch. Nainstalujte podlahové čidlo a při konguraci
zvolte regulaci podlahového vytápění pro danou místnost.
4. Úplné vytápění: Řízení teploty v místnosti v obývacích
pokojích a podobně. Nainstalujte podlahové čidlo a pokojový termostat Danfoss Link™ RS. Při provádění kongurace
centrálního ovladače Danfoss Link™ CC zvolte kombinovanou regulaci.
5. Bez podlahového čidla: Podlahové čidlo není použito a
není možné ho nainstalovat. Musíte nainstalovat pokojový
termostat Danfoss Link™ RS. Zvolte regulaci místnosti.
Uvědomte si, že bez podlahového čidla je řízení teploty méně
přesné - a všechny podlahové termostaty Danfoss Link™ FT v
místnosti musí mít čidlo nakongurováno stejně.
Společnost Danfoss doporučuje nainstalovat podlahové čidlo
vždy.
CZ
Poznámka: Neinstalujte elektrické podlahové vytápění
bez podlahového čidla, kdy ž je topné těleso instalováno v
dřevěném povrchu nebo pod ním nebo v podobných površích
citlivých na teplotu!
VISGZ45X © Danfoss 04/2011
71
Instalační příručka Danfoss Link™ FT
Instalace
1. Chcete-li sejmout přední kryt, jemně stiskněte šroubovákem pojistné pacičky na spodní straně termostatu a
sundejte kryt.
20
15
25
30
35
2. Připojte termostat podle schématu zapojení.
72
VISGZ45X © Danfoss 04/2011
Instalační příručka Danfoss Link™ FT
Přidání zařízení
Podlahový termostat Danfoss Link™ FT se
připojuje k systému pomocí centrálního
ovladače Danfoss Link™ CC.
Při přidávání stiskněte instalační
tlačítko a podržte ho, dokud
kontrolka rychle zeleně
nezabliká.
Další informace naleznete v návodu k použití
ovladače Danfoss Link™
CC:
Kongurace 6:
Přidávání zařízení.
Test sítě
Po přidání termostatu Danfoss
Link™ FT do centrálního ovladače
Danfoss Link™ CC proveďte test
sítě.
Další informace o testech sítě
naleznete v návodu k použití
ovladače Danfoss Link™ CC:
Kongurace 8: Test sítě.
Max. 1 m
CZ
VISGZ45X © Danfoss 04/2011
73
Instalační příručka Danfoss Link™ FT
Obnovení továrních nastavení
1. Vypněte napájení bezpečnostním
vypínačem na přední straně.
2. Stiskněte a držte stisknuté insta-
lační tlačítko a současně stiskněte
a podržte bezpečnostní vypínač,
dokud kontrolka červeně nezabliká
(přibl. po dobu 5 sekund)
Řešení problémů
Kontrolka svítí zeleně Pohotovostní režim.
Kontrolka svítí červeně Systém topí.
Kontrolka rychle zeleně
bliká
Kontrolka rychle červeně bliká
Kontrolka pomalu
červeně bliká
Probíhá přidávání nebo test
spojení.
Přidání neproběhlo v pořádku, termostat nebyl přidán do
systému.
Test spojení neproběhl v pořádku, signalizuje chybějící spojení.
Závada čidla.
Pokyny k likvidaci
74
VISGZ45X © Danfoss 04/2011
Instalační příručka Danfoss Link™ FT
Technické údaje
Pracovní napětí 180-250 V AC, 50/60 Hz
Spotřeba v pohotovostním režimu
Relé:
• ohmické zatížení
• indukční zatížení
Snímací člen NTC 15 kohmů při 25 °C
Snímací hodnoty:
• 0 °C
• 20 °C
• 50 °C
Regulace modulace šířkou impulzů
Teplota okolí -10 až +30 °C
Sledování
závady čidla
Vysílací
frekvence
Dosah přenosu
Přenosový výkon Max. 1 mW
Třída IP 31
Rozměry 85 × 85 × 21 mm
Max. 1 W
230 V ~ 15 A / 3450 W
cos φ = 0,3 Max. 1 A
42 kohmů
18 ko hmů
6 kohmů
Termostat má zabudovaný monitorovací obvod, který vypne
topení, jestliže dojde k odpojení
nebo zkratu čidla.
868,42 MHz
Do 30 m (v normálních
budovách)
CZ
VISGZ45X © Danfoss 04/2011
75
76
VISGZ45X © Danfoss 04/2011
VISGZ45X © Danfoss 04/2011
77
78
VISGZ45X © Danfoss 04/2011
VISGZ45X © Danfoss 04/2011
79
Danfoss A/S
Heating Solutions
Haarupvaenget 11
8600 Silkeborg
Denmark
Phone: +45 7488 8000
Fax: +45 7488 8100
Email: heating.solutions@danfoss.com
www.heating.danfoss.com
ARTICL E NO. 088L8083 VISGZ45X © Danfoss 04/2011
Loading...
