Installation Guide
Danfoss Link™ CC Central Controller
www.danfoss.com
Installation Guide Danfoss Link™ CC
Danfoss Heating Solutions VISGL90N 12/2014
2
Installationsanleitung Danfoss Link™ CC
Danfoss Heating Solutions VISGL90N
DE
Inhalt
1. Kurzanleitung Installation ........................................ 41
2. Einführung....................................................... 42
3. Hinweise zur Installation..........................................43
3.1. Korrekter Installationsplan .........................................44
3.2. Installationsfehler..................................................45
3.3. Einsatz von Verstärkern ............................................46
3.4. Platzierung von Verstärkern........................................47
4. Installation....................................................... 49
4.1. Hinzufügen von Geräten ...........................................50
4.2. Stromanschluss, Einstellen von Land, Sprache und Datum/Uhrzeit ..50
4.3. Start des Installationsmenüs .......................................51
4.4. Installation von netzgespeisten Geräten............................51
4.5. Hinzufügen von Wartungsgeräten .................................52
4.6. Installation von batteriebetrieben Geräten .........................53
4.7. Anlegen von Räumen ..............................................53
4.8. Hinzufügen von Raumgeräten .....................................54
4.9. Durchführen eines Netzwerktests ..................................55
4.10. Abschließen der Installation........................................56
12/2
014
3
Installationsanleitung Danfoss Link™ CC
12/2014
VISGL90N Danfoss Heating Solutions
5. Ändern einer vorhandenen Installation............................57
5.1. Hinzufügen von Geräten zu einem vorhandenen Raum.............57
5.2. Ändern der Parameter für die Heizungsregelung ...................58
5.3. Entfernen eines Raums oder eines Geräts aus dem Netzwerk .......60
5.4. Rücksetzen des Danfoss Link™ CC auf die Werkseinstellungen ......62
6. WLAN-Anschluss und Verbindung zur App......................... 63
6.1. Herstellen der WLAN-Verbindung..................................63
6.2. Herstellen der Verbindung zur App.................................64
6.3. Bearbeiten der verbundenen Geräte ...............................65
7. Aktualisieren der Softwareversion ................................66
8. Warnmeldungen .................................................67
8.1. Alarmsymbole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .68
9. Technische Spezikationen und Zulassungen...................... 69
10. Hinweise zur Entsorgung .........................................72
Installationsanleitung Danfoss Link™ CC
Danfoss Heating Solutions VISGL90N
DE
^
K”
?
1. Kurzanleitung Installation
1. 2.
Installieren Sie zuerst alle netzgespeisten Geräte und fügen Sie diese
zum Netzwerk hinzu.
3.
“O
Den Netzwerktest mit dem Danfoss
Link™ CC in der endgültigen Position
durchführen.
Tipps!
• Die Taste
• Laden Sie vor der Installation die aktuelle Softwareversion unter www.link.danfoss.
com herunter. Siehe Kapitel 7: Aktualisieren der Softwareversion.
kann jederzeit während der Installation betätigt werden.
^
^
+-+
^
Räume erstellen und batteriebetriebe Geräte nacheinander hinzufügen.
4.
Aualten
und plat
Manual
Updates
Information
-zieren
www.link.danfoss.com
Welcome
Wilkommen
Velkommen
Välkommen
Powitanie
Bienvenue
Information
Manual
Updates
www.link.danfoss.com
Welkom
Bienvenido
Vitán
Teretulnud
Gaidīts
Tervetuloa
Befestigen Sie den Aufhänger am
Danfoss Link™ CC.
-
5
Installationsanleitung Danfoss Link™ CC
12/2014
VISGL90N Danfoss Heating Solutions
!
2. Einführung
Danfoss Link™ ist ein programmierbares, drahtloses
Regelungssystem für Heizungssysteme in Wohngebäuden (bis ungefähr 300 m²).
Die zentrale Regelungseinheit des Systems ist der
Danfoss Link™ CC, der mit einem Farb-Touchscreen
ausgestattet ist. Über diesen Touchscreen erfolgen die
Steuerung und Regelung der gesamten Installation.
Diese Installationsanleitung enthält alle Informationen
über den Danfoss Link™ CC und die ersten Schritte mit
dem Gerät. Die Anleitung enthält darüber hinaus Empfehlungen und Überlegungen, die beim Umgang mit
einem drahtlosen System berücksichtigt werden müssen - zudem führt die Anleitung durch die Konguration des Systems, um eine reibungslose und zuverlässige
Einrichtung des Systems zu gewährleisten.
Die individuellen Installationsanweisungen, die mit den Steuer- und Raumgeräten geliefert werden, enthalten Informationen über den Anschluss des
entsprechenden Geräts an das Netzwerk. In der jeweiligen Anweisung ist
auch festgelegt, ob es sich um ein Wartungs- oder Raumgerät handelt.
Installationsanleitung Danfoss Link™ CC
Danfoss Heating Solutions VISGL90N
DE
3. Hinweise zur Installation
Die Signalstärke ist für die meisten Anwendungen ausreichend. Allerdings wird
das Signal auf dem Weg vom Danfoss Link™ CC zu den Raumgeräten abgeschwächt und jedes Gebäude verfügt über andere Hindernisse.
Um die optimale Leistungsfähigkeit des Geräts zu gewährleisten, beachten Sie
folgende Planungs- und Installationshinweise:
• Der maximal zulässige Abstand zwischen den einzelnen Geräten im freien
Raum beträgt 30m.
• Die Empfängergeräte sind vom Sender aus an der gegenüberliegenden oder
nächsten Wand zu platzieren.
• Durch Metallteile in der Gebäudestruktur können die Kommunikationssignale
beeinträchtigt werden.
• Durch Stahlbetonwände und -böden wird die Signalstärke erheblich gedämpft
(dies gilt jedoch mehr oder weniger für sämtliche Baustoe).
• Auch baubedingte Eckbereiche können die weitere Signalübertragung
aufgrund einer längeren Distanz oder fehlender Reektionsmöglichkeiten
behindern.
Achtung!
Um einen guten Überblick über die Geräte und ihre Platzierung in den Räumen zu
bekommen, empehlt Danfoss, einen Installationsplan anzufertigen, bevor die
Installation begonnen wird.
7
Installationsanleitung Danfoss Link™ CC
12/2014
VISGL90N Danfoss Heating Solutions
3.1. Korrekter Installationsplan
Keine Metallobjekte zwischen dem Danfoss Link™ CC und anderen drahtlosen
Danfoss-Einheiten.
Der Danfoss Link™ CC sollte so zentral wie möglich auf dem Grundriss
installiert werden (höchstens 30m zwischen den Geräten im freien Raum).
Funksignal durch Wände über kürzestmögliche diagonale Entfernung.
Danfoss
Link™ RS
(Raumgerät)
Metallgegenstand
living connect®
(Raumgerät)
Danfoss Link™ CC
living connect®
(Raumgerät)
Danfoss
Link™ HC
(Wartungsgerät)
Installationsanleitung Danfoss Link™ CC
Danfoss Heating Solutions VISGL90N
DE
!
!
!
3.2. Installationsfehler
Metallische Objekte zwischen dem Danfoss Link™ CC und anderen kabellosen
Danfoss-Geräten.
Dezentrale Installation des Danfoss Link™ CC.
Kreuzt Wände auf diagonaler Achse.
Danfoss
Danfoss Link™ RS
(Raumgerät)
living connect®
(Raumgerät)
Link™ HC
(Wartungsgerät)
Metallgegenstand
!
!
living connect®
(Raumgerät)
!
Danfoss Link™ CC
9
Installationsanleitung Danfoss Link™ CC
12/2014
VISGL90N Danfoss Heating Solutions
3.3. Einsatz von Verstärkern
Wozu dient ein Verstärker?
Ein Verstärker verstärkt das Funksignal, wenn keine zufriedenstellende Verbindung zwischen dem Danfoss Link™ CC und den anderen kabellosen DanfossEinheiten hergestellt werden kann.
Wann ist ein Verstärker erforderlich ?
1. Schließen Sie die Installation ab und führen Sie einen Netzwerktest durch
(siehe 4.9). Sollte eines oder mehrere Geräte ausfallen, schließen Sie zwischen
dem Danfoss Link™ CC und dem/den entsprechenden Gerät(en) einen Verstärker (CF-RU) an das Netzwerk an.
2. Alternativ können Sie auch im Voraus planen. Sollten Sie eine oder mehrere
der folgenden Fragen mit „Ja“ beantworten, empehlt Danfoss, zu Beginn der
Installation einen Verstärker anzuschließen (siehe 3.4):
• Sind interne Wände oder Decken zwischen Stockwerken aus Stahlbeton
gefertigt?
• Beträgt die Distanz zwischen dem Danfoss Link™ CC und dem letzten Gerät
mehr als 20m und muss das Signal mehr als zwei schwere Wände (Stein
oder Beton) durchdringen?
• Beträgt die Distanz zwischen dem Danfoss Link™ CC und dem letzten Gerät
mehr als 25m und muss das Signal mehr als zwei leichte Wände (Gips/Holz)
durchdringen?
• Beträgt die Distanz mehr als 30m im freien Raum?
Ein Signalverstärker (CF-RU) ist bei Danfoss unter der Bestell-Nummer 088U0230
erhältlich.
Achtung!
Es handelt sich hierbei lediglich um Richtlinien; viele Faktoren können die drahtlose
Übertragung beeinussen.
Installationsanleitung Danfoss Link™ CC
Danfoss Heating Solutions VISGL90N
DE
3.4. Platzierung von Verstärkern
Grundriss, Etagenwohnung
Stahlbetonwand
^
^
21
Starkes Signal
Signal
blockiert
Signalverstärker
Danfoss Link™ CC
Starkes Signal
^
^
21
11
Installationsanleitung Danfoss Link™ CC
12/2014
VISGL90N Danfoss Heating Solutions
Ansicht - Querschnitt einesGebäudes mit mehr als einem Stockwerk
1. Stockwerk
Erdgeschoss
^
^
21
Signalverstärker
Starkes Signal
^
21
Starkes Signal
Signal blockiert
Danfoss Link™ CC
^
Installationsanleitung Danfoss Link™ CC
Danfoss Heating Solutions VISGL90N
DE
!

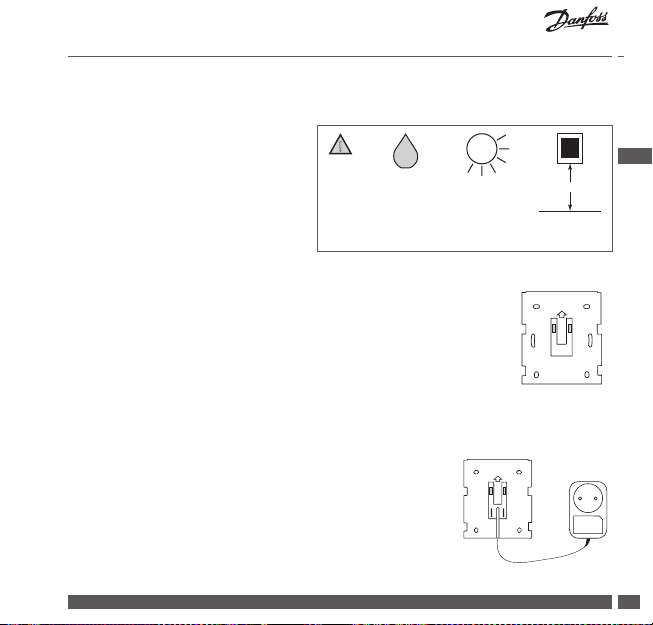

4. Installation
Der Danfoss Link™ CC kann entweder mit einem Unterputz- (PSU)
oder Aufputznetzteil (NSU) montiert werden.
Installation des Danfoss Link™ CC mit einem Unterputznetzteil
• Das PSU an den Wandkasten halten und die vier Schraubenlöcher markieren. Es empehlt sich die Platzierung auf einer
ebenen Wand.
• Die vier Löcher bohren und Dübel einsetzen.
• Das PSU gemäß dem Anschlussplan auf der Rückseite anschließen.
• Das PSU mit den vier Schrauben befestigen.
Montage des Danfoss Link™ CC mit einem Aufputznetzteil
• Die Befestigungsplatte an die Wand halten und die
vier Schraubenlöcher markieren. Es empehlt sich die
Platzierung auf einer ebenen Wand.
• Die vier Löcher bohren und Dübel einsetzen.
• Die Befestigungsplatte mit den vier Schrauben xieren.
Den Danfoss Link™ CC noch nicht montieren!
• Das Aufputznetzteil an eine Steckdose anschließen.
Nicht in Badezimmern
installieren
Direkte
Sonnenein-
strahlung
vermeiden
UP
NSU
140-170 cm
Installa-
tionshöhe
UP
PSU
13
Installationsanleitung Danfoss Link™ CC
12/2014
VISGL90N Danfoss Heating Solutions
V
Sprache auswählen
Land auswählen
Datum und Uhrzeit einstellen

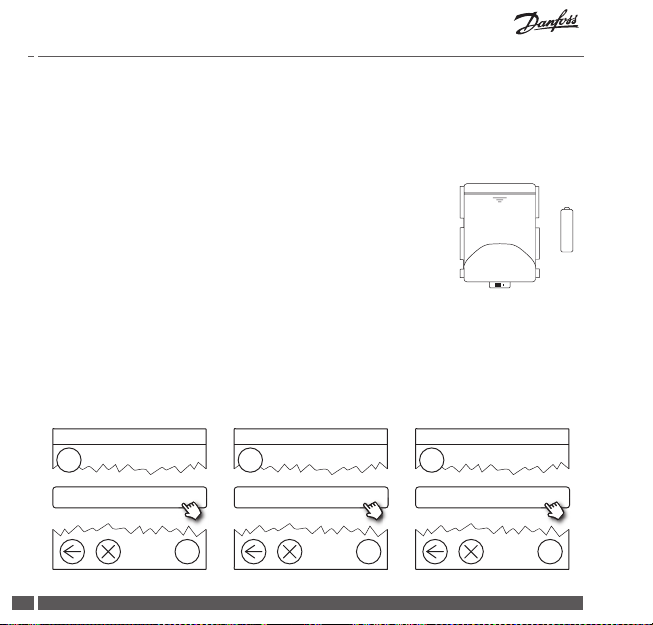

4.1. Hinzufügen von Geräten
Beim Hinzufügen von Geräten zum Danfoss Link™-System ist darauf zu achten,
dass der Abstand zwischen dem Danfoss Link™ CC und dem Gerät nicht mehr als
1,5m beträgt. Dafür ist eine Batterieeinheit (BSU) für Danfoss Link™ verfügbar.
1. Die Batterieabdeckung beiseiteschieben und Batterien in
die Batterieeinheit einsetzen.
2. Die Batterieabdeckung wieder aufschieben und die Danfoss Link™ Batterieeinheit an der Rückseite des Danfoss
Link™ CC befestigen. Zur Inbetriebnahme den Schalter
auf der Danfoss Link™ Batterieeinheit in die Stellung ON
bringen.
Der Danfoss Link™ CC startet. Dies kann ungefähr 30 Sekun-
01
BSU
x 10
+
-
1.5
AA
den dauern.
Eine Batterieeinheit (BSU) ist beiDanfoss unter der Bestell-Nummer 014G0262
erhältlich.
4.2. Stromanschluss, Land, Sprache und Datum/Zeit einstellen
1
Blättern Sie zum Auswählen nach
unten
2
Blättern Sie zum Auswählen nach
unten
?
?
3
Datum und Uhrzeit einstellen
?
Installationsanleitung Danfoss Link™ CC
Danfoss Heating Solutions VISGL90N
DE
4.3. Start des Installationsmenüs
• Die Frontabdeckung des Danfoss Link™ CC vorsichtig
abziehen; nahe den Ecken der Abdeckung ziehen.
• Den SETUP-Stift drei Sekunden lang eindrücken, um das
Installationsmenü zu starten.
4.4. Netzgespeiste Geräte installieren
Zuerst alle netzgespeisten Geräte
anschalten, sowie Verstärker, die
u.U. erforderlich sind.
Achtung! Wird der Danfoss Link™ HC verwendet, verbinden Sie alle Stellantriebe
(TWA), bevor Sie die Einheit an den Strom anschließen. AN/AUS-Relais sind nur im
Nutzer-Menü sichtbar.
• Die Geräte mit dem Danfoss Link™ CC verbinden.
• Mit dem Gerät beginnen, das den kürzesten Abstand
zum Danfoss Link™ CC hat und dann nach außen
weitergehen.
15
Installationsanleitung Danfoss Link™ CC
12/2014
VISGL90N Danfoss Heating Solutions
!
Wartungsoptionen
Räume und Geräte
Wartungsgerät hinzufügen
eru
ng
Gerätename bearbeiten
4.5. Hinzufügen von Wartungsgeräten
Etwaige Verstärker immer zuerst hinzufügen!
Danfoss Link™ CC unterstützt viele verschiedene Arten von Wartungsgeräten,
einschließlich einfacher AN/AUS-Relais für elektrische Verbraucher, Signalverstärker und Regler für Fußbodenheizungssysteme.
1
Räume und Geräte
4
Geben Sie den Gerätenamen ein
/Ändern Sie ihn
2
Fügen Sie ein Wartungsgerät hinzu
?
?
?
3
Beginnen Sie mit der Registrierung
?
Installationsanleitung Danfoss Link™ CC
Danfoss Heating Solutions VISGL90N
DE
Wartungsoptionen
Räume und Geräte
Raumname bearbeiten
4.6. Batteriebetriebene Raumgeräte anbringen
Räume erzeugen und die batteriebetriebenen Raumgeräte den entsprechenden Räumen hinzufügen. Hier
muss keine bestimmte Reihenfolge
eingehalten werden.
^
^
^
^
4.7. Anlegen von Räumen
Danfoss empehlt, einen Raum anzulegen und die entsprechenden Geräte
anzumelden und den Schritt im nächsten Raum zu wiederholen.
+-+
-
1
Räume und Geräte
2
Fügen Sie einen neuen Raum hinzu
?
Tipp! Eine Auistung mit geläugen Raumnamen kann hier abgerufen werden.
3
Geben Sie den Raumnamen ein
/Bearbeiten Sie ihn
?
?
ABC
17
Installationsanleitung Danfoss Link™ CC
12/2014
VISGL90N Danfoss Heating Solutions
Raum kongurieren
Raum geräte
Raumgerät hinzufügen
Raumgeräte
4.8. Hinzufügen von Raumgeräten
Ein Raumgerät regelt die Raumtemperatur in dem Raum, in dem es installiert
wurde. Im Sinne eines ordnungsgemäßen Signalwegs müssen alle Geräte in
Übereinstimmung mit dem Installationsplan konguriert werden.
1
Raumgeräte
4
Die Konguration ist zulässig
2
Fügen Sie ein Gerät hinzu
?
?
Achtung!
Der Danfoss Link™ CC wählt das
Auf
drücken
?
Regelungsprinzip automatisch anhand
der Art der Geräte im Raum aus. Zur
Änderung des Regelungsprinzips siehe
5.2 Ändern der Parameter für die
Heizungsregelung.
3
Beginnen Sie mit der Registrierung
?
Installationsanleitung Danfoss Link™ CC
Danfoss Heating Solutions VISGL90N
DE
Wartungsoptionen
Status und Diagnose
Status Drahtlosnetzwerk
4.9. Durchführen eines Netzwerktests
Nach Abschluss der Installation muss ein Netzwerktest durchgeführt werden,
um die stabile Kommunikation zwischen dem Danfoss Link™ CC und sämtlichen
hinzugefügten Geräten zu überprüfen.
Achtung! Den Netz werktest erst dann durchführen, wenn der Danfoss Link™ CC an
seiner endgültigen Position montiert ist und sicherstellen, dass sich living connect®Geräte nicht im Montagemodus benden; siehe living connect®-Anweisungen.
1. Die Batterieeinheit ausschalten.
2. Den Danfoss Link™ CC auf die vorher montierte Befes-
tigungsplatte schieben.
3. Der Danfoss Link™ CC startet nun.
4. Frontabdeckung abnehmen und den SETUP-Stift drei
Sekunden lang eindrücken, um das Installationsmenü
aufzurufen.
Bei Zweifeln hinsichtlich der Netzwerkleistung sollte vor Abschluss der Installation ein Netzwerktest durchgeführt werden.
Status und Diagnose
1
2
?
Netzwerk
3
Starten Sie den Netzwerktest
?
?
19
Installationsanleitung Danfoss Link™ CC
12/2014
VISGL90N Danfoss Heating Solutions
Zum Abschluss des Netzwerktests wartet der Danfoss Link™ CC auf die Einschaltung und Berichterstattung sämtlicher batteriebetriebener Geräte. Die
Anweisungen auf dem Bildschirm befolgen. Verläuft der Netzwerktest zufriedenstellend, gibt es keinen weiteren Handlungsbedarf. Verläuft der Netzwerktest langsam, leitet der Danfoss Link™ CC durch die Fehlerbehebung und stellt
hilfreiche Tipps zur Verfügung, um den Prozess zu beschleunigen.
4.10. Abschließen der Installation
Den SETUP-Stift eindrücken, um die Installation zu
beenden.
10:15
?
Installationsanleitung Danfoss Link™ CC
Danfoss Heating Solutions VISGL90N
DE
Wartungsoptionen
Räume und Geräte
Raum auswählen
Raum kongurieren
Raumgeräte
Raumgerät hinzufügen
!
5. Ändern einer vorhandenen Installation
5.1. Hinzufügen von Geräten zu einem vorhandenen Raum
Frontabdeckung abnehmen und den SETUP-Stift drei Sekunden lang eindrü-
cken, um das Installationsmenü aufzurufen.
1
Räume und Geräte
2
Verwalten Sie bestehende Räume
?
4
Raumgeräte
?
Fortfahren, bis alle neuen Geräte zum gewünschten Raum hinzugefügt wurden.
Einen Netzwerktest durchführen, nachdem die Installation verändert wurde.
5
Fügen Sie ein Gerät hinzu
3
Kongurieren Sie bestehende Räume
?
6
Beginnen Sie mit der Registrierung
?
?
?
21
Installationsanleitung Danfoss Link™ CC
12/2014
VISGL90N Danfoss Heating Solutions
Wartungsoptionen
Räume und Geräte
Raum auswählen
Raum kongurieren
Heizungsregelung
5.2. Ändern der Parameter für die Heizungsregelung
Frontabdeckung abnehmen und den SETUP-Stift drei Sekunden lang eindrü-
cken, um das Installationsmenü aufzurufen.
1
Räume und Geräte
?
4
Heizungsregelung
?
2
Verwalten Sie bestehende Räume
?
5
Wählen Sie eine Einstellung
?
3
Wählen Sie einen Raum
• Adaptive Regelung: Mit der Aktivierung der „Adaptiven Regelung“ berechnet
das System automatisch die Startzeit der Heizung, die erforderlich ist, um die
gewünschte Raumtemperatur zur gewünschten Zeit zu erreichen (alle Arten
von Wärmequellen).
• Max. Fußbodentemperatur: Die Standardeinstellung lautet 35°C (elektrische
Fußbodenheizung).
?
Installationsanleitung Danfoss Link™ CC
Danfoss Heating Solutions VISGL90N
DE
• Regelungsart: Nur bei Elektroheizungen.
Achtung! Den Pincode [0044] verwenden, um zwischen den folgenden Regelungsarten zu wechseln:
Raumtemperaturfühler (regelt ausschließlich anhand der Raumtemperatur) nur wenn Danfoss Link™ RS montiert ist (Warmwasser-Fußbodenheizung) oder
Danfoss Link™ RS + Danfoss Link™ FT (Elektroheizung).
Fußbodenfühler (regelt ausschließlich anhand der Bodentemperatur) - nur
wenn Danfoss Link™ FT/S montiert ist.
Kombiniert Raum/Fußboden (gewährleistet min. Bodentemperatur und
regelt parallel die Raumtemperatur) - Danfoss Link™ RS + Danfoss Link™ FT/S ist
montiert.
Bei Warmwasser-Fußbodenheizungen ist zu beachten, ob vom Bodenhersteller
eine bestimmte maximale Bodentemperatur vorgegeben ist. Dies kann durch
den Einbau eines thermostatgesteuerten Mischers gewährleistet werden.
23
Installationsanleitung Danfoss Link™ CC
12/2014
VISGL90N Danfoss Heating Solutions
^
2. zum Ausschalten
5.3. Entfernen eines Raums oder eines Geräts aus dem Netzwerk
Geräte können aus dem Netzwerk entfernt werden, indem ein Knopf gedrückt
und gehalten wird, während gleichzeitig das Gerät an- und ausgeschaltet wird
(siehe Abbildungen). Drücken Sie den Knopf für ungefähr 5 Sekunden, nachdem
Sie das Gerät wieder an den Strom angeschlossen haben.
^
living connect® Danfoss Link™ PR CF-RU
^
^
Danfoss Link™ RS Danfoss Link™ HC Danfoss Link™ BR
TOP
N
NL
Danfoss Link™ HR Danfoss CCM/DCM/DLG Danfoss Link™ FT/S
1
1. zum Entfernen
des Geräts
2
Installationsanleitung Danfoss Link™ CC
Danfoss Heating Solutions VISGL90N
DE
Wartungsoptionen
Räume und Geräte
Geräte verwalten
Geräte entfernen
Back-up-Methode zur Entfernung eines fehlerhaften oder fehlenden Geräts
(nur falls/wenn vorhergehende Methode nicht möglich ist): Frontabdeckung
abnehmen und den SETUP-Stift drei Sekunden lang eindrücken, um das Installationsmenü aufzurufen.
1
2
3
Räume und Geräte
Verwalten Sie die Geräte
?
4
Löschen Sie inaktive Geräte
?
Um ein Gerät zu ersetzen und gleichzeitig alle Einstellungen für dieses Gerät zu
erhalten, nutzen Sie die Funktion Ersetzen eines Geräts und folgen Sie den Anweisungen auf dem Bildschirm. Durch diese Funktion werden alle Einstellungen
dieses speziellen Geräts auf das neue Gerät übertragen.
Entfernen Sie ein beliebiges Gerät
?
?
25
Installationsanleitung Danfoss Link™ CC
12/2014
VISGL90N Danfoss Heating Solutions
!
5.4. Rücksetzen des Danfoss Link™ CC auf die Werkseinstellungen
Der Danfoss Link™ CC kann auf die Werkseinstellungen zurückgesetzt werden, wenn alle Geräte aus dem Netzwerk entfernt wurden.
Frontabdeckung abnehmen und die Reset-Taste an der rechten Seite des
Danfoss Link™ CC drücken, bis ein deutliches Piepgeräusch ertönt. Alle Räume
sind jetzt gelöscht und der Danfoss Link™ CC ist auf die Werkseinstellungen
zurückgesetzt.
Installationsanleitung Danfoss Link™ CC
Danfoss Heating Solutions VISGL90N
DE
Hausregelung
System anpassen
Wi-Fi und Apps
6. WLAN-Anschluss und Verbindung zur App
6.1. Herstellen der WLAN-Verbindung
Nachdem ein erfolgreicher Netzwerktest durchgeführt wurde, kann der Danfoss
Link™ CC an ein WLAN-Netz angeschlossen werden.
1
Einstellungen
2
?
1. Drücken Sie auf .
2. Wählen Sie Ihr WLAN-Netzwerk aus und geben Sie Ihr Passwort ein.
3. Aktivieren oder deaktivieren Sie automatische Software-Updates.
4. Drücken Sie auf .
Wi-Fi und Apps
3
On
?
?
27
Installationsanleitung Danfoss Link™ CC
12/2014
VISGL90N Danfoss Heating Solutions
Hausregelung
System anpassen
Wi-Fi und Apps
App-Optionen
Add hinzufügen
6.2. Herstellen der Verbindung zur App
Wenn der Danfoss Link™ CC mit einem WLAN-Netzwerk verbunden ist, kann der
Regler mithilfe der Danfoss Link App mit einem Smartphone/Tablet verbunden
werden. Die App ist auf Google Play oder im App Store erhältlich.
1
Einstellungen
2
Wi-Fi und Apps
?
4
App hinzufügen
5
App verbinden
?
Befolgen Sie die Anweisungen auf dem Bildschirm.
3
App-Optionen
?
?
?
Installationsanleitung Danfoss Link™ CC
Danfoss Heating Solutions VISGL90N
DE
Hausregelung
System anpassen
Wi-Fi und Apps
App-Optionen
App löschen
App löschen
6.3. Bearbeiten der verbundenen Geräte
Angeschlossene Geräte können aus dem System entfernt werden ohne die
Ferneinstellungen zurückzustellen.
1
Einstellungen
2
?
4
App löschen
5
Ausgewählte löschen
?
Wi-Fi und Apps
3
?
App-Optionen
?
6
Alle löschen
ODER
?
?
29
Installationsanleitung Danfoss Link™ CC
12/2014
VISGL90N Danfoss Heating Solutions
Hausregelung
System anpassen
Wi-Fi und Apps
7. Aktualisieren der Softwareversion
Es sind Aktualisierungen für die Danfoss Link™-Software verfügbar. Neue
Software-Versionen werden unter www.link.danfoss.com bereitgestellt.
Automatische Aktualisierung der Software:
Nachdem Sie das WLAN-Netz aktiviert und Automatisches Software-Update
ausgewählt haben, lädt der Danfoss Link™ automatisch die aktuelle SoftwareVersion herunter.
Manuelle Aktivierung der Software:
Laden Sie die Aktualisierung auf einen USB-Stick herunter und schließen Sie
diesen an den USB-Port an.
3
0
1
Einstellungen
2
Wi-Fi und Apps
?
?
3
App-Optionen
?
Installationsanleitung Danfoss Link™ CC
Danfoss Heating Solutions VISGL90N
DE
App-Optionen
!
Start
Hausregelung
4
Software-Aktualisierung
?
8. Warnmeldungen
Im Falle einer Warnung oder eines Alarms wird auf dem Standby-Bildschirm
ein gelbes Alarmsymbol angezeigt. Befolgen Sie das Verfahren für weitere
Informationen.
!
? ?
1
Hausregelung
2
Alarme
?
31
Installationsanleitung Danfoss Link™ CC
12/2014
VISGL90N Danfoss Heating Solutions
8.1. Alarmsymbole
Angeschlossene Geräte können aus dem System entfernt werden ohne die
Ferneinstellungen zurückzustellen.
Grenzwert min. Bodentemperatur
Manipulationssicher/
Einschränkungen aktiviert
Handbetrieb
Symbol für Bodentemperatur
Symbol für Raumtemperatur
Symbol für Heizkörperthermostat
2
3
Batteriewarnung
Kritischer Batterieladestand in Gerät
Niedriger Batterieladestand in Gerät
Gerät reagiert nicht
Zu viele inaktive
Geräte
Heizung in einem
Raum ausgeschaltet
Installationsanleitung Danfoss Link™ CC
Danfoss Heating Solutions VISGL90N
DE
9. Technische Spezikationen und Zulassungen
Danfoss Link™ CC
Betriebsspannung 15V DC ±10%
Leistungsaufnahme im Standby-Betrieb Max. 2W
Bildschirm TFT-Farbdisplay (3,5”) mit Touchscreen
Umgebungstemperatur -10 bis +40°C
Lagerungstemperatur -20 bis +65°C
Temperatur Kugeldruck 75°C
Verschmutzungsgrad 2 (Wohnungsbau)
Übertragungsfrequenz 868,42MHz
Übertragungsbereich in normalen
Gebäuden
Wi-Fi 802,11b, g oder n (2,4GHz)
Max. Anzahl Verstärker in einer Kette 3
Übertragungsleistung Max. 1mW
Softwareklasse A
IP-Schutzart 21
Abmessungen 125mm × 107mm × 25mm
Gewicht 180g
Bis 30m
33
Installationsanleitung Danfoss Link™ CC
12/2014
VISGL90N Danfoss Heating Solutions
Danfoss Link™ PSU (Unterputznetzteil)
Betriebsspannung 100-250V AC, 50/60Hz
Empfohlene Sicherung Max. 16A
Ausgangsspannung 15V DC ±10%
Leistungsaufnahme im Standby-Betrieb Max. 0,15W
Max. Belastung 10W
Anschlusskabel Empfohlen 1,5mm², max. 2 x 2,5mm²
Danfoss Link™ NSU (Netzadapter)
Betriebsspannung 100-240V AC, 50/60Hz
Empfohlene Sicherung Max. 16A
Ausgangsspannung 15V DC ±10%
Leistungsaufnahme im Standby-Betrieb Max. 0,3W
Max. Belastung 7W
Kabellänge 2,5m
4
3
Installationsanleitung Danfoss Link™ CC
Danfoss Heating Solutions VISGL90N
DE
Danfoss Link™ BSU (Batterieeinheit)
Ausgangsspannung 15V DC ±10%
Anzahl der Batterien 10 x AA (nicht enthalten)
Der Danfoss Link™ CC ist auf seine Sicherheit geprüft und entspricht den
EMV-Anforderungen gemäß EN60730-1 und EN60730-2-9.
35
Installationsanleitung Danfoss Link™ CC
12/2014
VISGL90N Danfoss Heating Solutions
10. Hinweise zur Entsorgung
6
3
Danfoss A/S
Heating Solutions
Haarupvaenget 11
8600 Sil keborg
Denmark
Phone: +45 748 8 8000
Fax: +45 7488 8100
Email: heating.solutions@danfoss.com
www.heating.danfoss.com
VISGL90N
088N3083 | 12.2014 | Versio n 00
Loading...
