Installation Guide
Danfoss Link™ CC Central Controller
www.danfoss.com
Installation Guide Danfoss Link™ CC
Danfoss Heating Solutions VISGL90N 05/2015
2
Instrukcja montażu Danfoss Link™ CC
Spis treści
1. Instrukcja montażu i instalacji ............................................................... 245
2. Wstęp ........................................................................................................ 246
3. Wytyczne dotyczące instalacji ............................................................... 247
3.1. Właściwy plan instalacji ...................................................................................... 248
3.2. Niewłaściwy plan instalacji ............................................................................... 248
3.3. Jak i kiedy korzystać ze wzmacniaczy sygnału ......................................... 250
3.4. Gdzie umieścić wzmacniacze sygnału .......................................................... 251
4. Instalacja .................................................................................................. 253
4.1. Dodawanie urządzeń do systemu .................................................................. 254
4.2. Podłączanie zasilania, ustawianie kraju, języka i daty/godziny .......... 254
4.3. Uruchamianie menu instalacji .........................................................................255
4.4. Montaż urządzeń zasilanych z sieci ............................................................... 255
4.5. Dodawanie urządzeń serwisowych ............................................................... 256
4.6. Montaż urządzeń zasilanych bateryjnie ...................................................... 257
4.7. Tworzenie pomieszczeń ..................................................................................... 257
4.8. Dodawanie urządzeń do pomieszczeń ........................................................ 258
4.9. Przeprowadzanie testu sieci ............................................................................. 259
4.10 . Prace końcowe przy instalacji .......................................................................... 260
PL
Danfoss Heating Solutions VISGL90N 05/2015
243
Instrukcja montażu Danfoss Link™ CC
5. Modykowanie istniejącej instalacji .................................................... 261
5.1. Dodawanie urządzeń do istniejącego pomieszczenia ........................... 262
5.2. Zmiana parametrów regulacji ogrzewania .................................................263
5.3. Usuwanie pomieszczenia lub urządzenia z sieci ...................................... 264
5.4. Resetowanie panelu centralnego Danfoss Link™ CC
do ustawień fabrycznych ................................................................................... 266
6. Podłączenie Wi-Fi oraz aplikacji ............................................................ 267
6.1. Połączenie z sieciąWi-Fi ..................................................................................... 267
6.2. Parowanie paneluzaplikacją ...........................................................................268
6.3. Edycja sparowanych urządzeń ........................................................................ 269
7. Aktualizacja oprogramowania .............................................................. 270
8. Ostrzeżenia .............................................................................................. 271

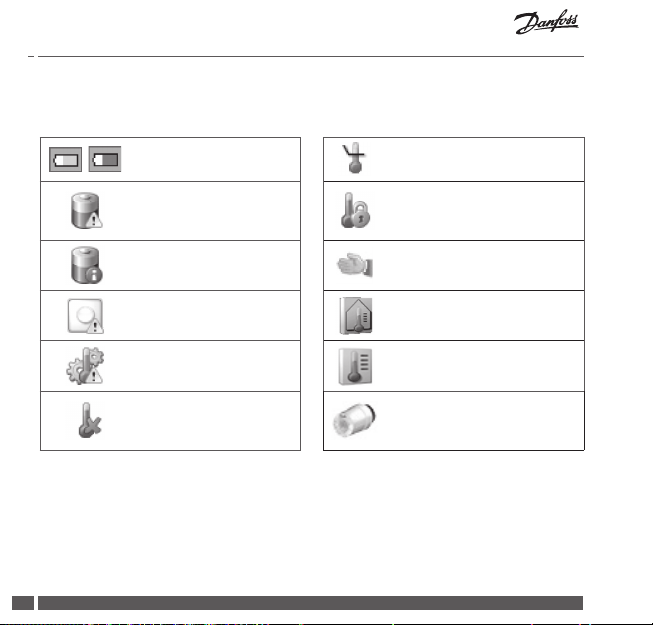

8.1. Ikony alarmów ........................................................................................................ 272
9. Specykacje techniczne i certykaty ................................................... 273
10. Instrukcja utylizacji ................................................................................. 276
05/2015 VISGL90N Danfoss Heating Solutions
244
Instrukcja montażu Danfoss Link™ CC
^
”
1. Instrukcja montażu i instalacji
1. 2.
^
Najpierw zainstaluj i zarejestruj
w panelu wszystkie urządzenia
zasilane z sieci.
3.
„OK
Przeprowadź test sieci, kiedy panel
centralny Danfoss Link™ CC będzie
Utwórz pomieszczenia i pojedynczo
dodawaj do pomieszczeń urządzenia zasilane bateryjnie.
4.
Manual
Updates
Information
www.link.danfoss.com
Zamocuj karteczkę informacyjną
na panelu Danfoss Link™ CC.
zamontowany w ostatecznym
docelowym położeniu.
Wskazówki!
• Przycisku ? można użyć w dowolnym momencie w trakcie instalacji.
• Zawsze przed instalacją należy poszukać najnowszej wersji oprogramowania na
stronie www.link.danfoss.com. Patrz rozdział 7: Aktualizacja oprogramowania.
Danfoss Heating Solutions VISGL90N 05/2015
Rozłóż i
naklej
^
+-+
^
Welcome
Wilkommen
Velkommen
Välkommen
Powitanie
Bienvenue
Information
Manual
Updates
www.link.danfoss.com
-
Welkom
Bienvenido
Vitán
Teretulnud
Gaidīts
Tervetuloa
PL
245
Instrukcja montażu Danfoss Link™ CC
!
2. Wstęp
Danfoss Link™ to programowalny, bezprzewodowy
system sterowania instalacjami grzewczymi w
15 Lip
10:15 AM
Indywidualne instrukcje dostarczane wraz z urządzeniami serwisowymi
oraz urządzeniami dedykowanymi do pomieszczeń, zawierają informacje
na temat podłączania danego urządzenia do sieci. W instrukcjach
można również znaleźć wytyczne, czy dane urządzenie jest urządzeniem
serwisowym, czy dedykowanym do konkretnego pomieszczenia.
05/2015 VISGL90N Danfoss Heating Solutions
246
budynkach mieszkalnych (o powierzchni do około
300m²).
Centralną jednostką sterującą jest panel centralny
Danfoss Link™ CC wyposażony w kolorowy ekran
dotykowy, z którego można sterować całą instalacją.
Niniejsza instrukcja zawiera wyczerpujące informacje
na temat panelu centralnego Danfoss Link™ CC oraz
wytyczne montażowe. Obejmuje zalecenia i kwestie,
które należy wziąć pod uwagę przy użytkowaniu
systemu bezprzewodowego, a także zawiera opis
konguracji systemu, co pomaga w bezproblemowej
i poprawnej instalacji systemu.
Instrukcja montażu Danfoss Link™ CC
3. Wytyczne dotyczące instalacji
Siła sygnału jest wystarczająca dla większości budynków, jednak sygnały słabną
na drodze od panelu centralnego Danfoss Link™ CC do urządzeń zasilanych bateryjnie. Dodatkowo każdy budynek charakteryzuje się inną konstrukcją, a co za
tym idzie, innymi przeszkodami.
Mając na uwadze poniższe wytyczne, podczas planowania i montażu, można
osiągnąć bezproblemową pracę systemu:
• Maksymalna odległość między urządzeniami w pustej przestrzeni, bez przegród budowlanych, to 30 m.
• Odbiorniki należy w miarę możliwości umieszczać naprzeciwko lub na sąsiedniej ścianie względem nadajnika.
• Wszelkie metalowe elementy konstrukcji budynku mogą osłabiać sygnały
bezprzewodowe.
• Żelbetowe ściany i stropy znacząco osłabiają moc sygnału, przy czym praktycznie wszystkie rodzaje materiałów używanych do budowy mniej lub bardziej
osłabiają sygnał.
• Narożniki będące elementem konstrukcji budynku mogą osłabiać sygnały
bezprzewodowe ze względu na zwiększenie odległości lub odbicia sygnału.
Uwaga!
Danfoss zaleca sporządzenie planu instalacji przed jej rozpoczęciem celem określenia, jakie urządzenia będą znajdować się w poszczególnych pomieszczeniach.
PL
Danfoss Heating Solutions VISGL90N 05/2015
247
Instrukcja montażu Danfoss Link™ CC
3.1. Właściwy plan instalacji
Między panelem centralnym Danfoss Link™ CC a innymi urządzeniami
bezprzewodowymi Danfoss nie powinno być żadnych metalowych obiek tów
ani przeszkód.
Panel centralny Danfoss Link™ CC powinien być zamontowany możliwie w
centralnej części budynku (maks. odległość między urządzeniami to 30 m
w pustej przestrzeni, bez przegród budowlanych).
Należy zapewnić (o ile to możliwe) najmniejszą odległość przesyłania
sygnału transmisji bezprzewodowej przez ściany.
Danfoss
Link™ RS
(urządzenie
dedykowane do
pomieszczenia)
Metalowa
przeszkoda
05/2015 VISGL90N Danfoss Heating Solutions
248
living connect®
(urządzenie
dedykowane do
pomieszczenia)
Danfoss Link™ CC
living connect®
(urządzenie dedykowane
do pomieszczenia)
Danfoss
Link™ HC
(urządzenie
serwisowe)
Instrukcja montażu Danfoss Link™ CC
!
!
!
3.2. Niewłaściwy plan instalacji
Między panelem centralnym Danfoss Link™ CC a innymi urządzeniami
bezprzewodowymi Danfoss znajdują się metalowe przeszkody.
Panel centralny Danfoss Link™ CC nie jest zainstalowany w centralnej
części budynku.
Sygnał musi przenikać przez ściany wzdłuż ich pr zekątnej.
Danfoss
Link™ HC
(urządzenie
serwisowe)
!
Metalowa
przeszkoda
!
Danfoss Link™ RS
(urządzenie dedykowane do
pomieszczenia)
living connect®
(urządzenie dedykowane do pomieszczenia)
!
PL
living connect®
(urządzenie dedykowane
do pomieszczenia)
Danfoss Heating Solutions VISGL90N 05/2015
Danfoss Link™ CC
249
Instrukcja montażu Danfoss Link™ CC
3.3. Jak i kiedy korzystać ze wzmacniaczy sygnału
Do czego służą wzmacniacze sygnału?
Wzmacniacz sygnału ma za zadanie wzmocnić sygnał bezprzewodowy, jeśli
między panelem centralnym Danfoss Link™ CC a innymi bezprzewodowymi
komponentami systemu Danfoss Link™ nie można ustanowić połączenia o
zadowalającej jakości.
Kiedy potrzebny jest wzmacniacz sygnału?
1. Należy ukończyć instalację i przeprowadzić test sieci (patrz rozdział 4.9). Jeśli
jedno lub więcej urządzeń będzie poza zasięgiem sieci, to między panelem
centralnym Danfoss Link™ CC a niedziałającym urządzeniem lub urządzeniami
należy dodać wzmacniacz sygnału (CF-RU).
2. Zamiast tego można też planować z wyprzedzeniem rozmieszczenie komponentów systemu. Jeśli na co najmniej jedno z poniższych pytań odpowiedź
brzmi „tak”, rma Danfoss zaleca uwzględnienie wzmacniaczy sygnału już na
początku instalacji (patrz rozdział 3.4):
• Czy w konstrukcji wewnętrznych ścian lub stropów był używany żelbet?
• Czy odległość między panelem centralnym Danfoss Link™ CC a ostatnim
urządzeniem przekracza 20 m i sygnał musi przechodzić przez więcej niż
dwie grube ściany (kamień/niezbrojony beton)?
• Czy odległość między panelem centralnym Danfoss Link™ CC a ostatnim
urządzeniem przekracza 25 m i sygnał musi przechodzić przez więcej niż
2cienkie ściany (gips/drewno)?
• Czy odległość w linii prostej na otwartej przestrzeni przekracza 30 m?
Wzmacniacz sygnału CF-RU można zamówić, posługując się kodem katalogowym Danfoss 088U0230.
Uwaga!
Na komunikację bezprzewodową ma wpływ wiele czynników, dlatego te informacje
są jedynie wytycznymi.
05/2015 VISGL90N Danfoss Heating Solutions
250
Instrukcja montażu Danfoss Link™ CC
3.4. Gdzie umieścić wzmacniacze sygnału
Widok planu, budynek jednokondygnacyjny
Żelbetowa
ściana
^
^
21
Sygnał
zablokowany
Silny sygnał
Danfoss Link™ CC
Silny sygnał
^
^
21
Wzmacniacz
sygnału
Danfoss Heating Solutions VISGL90N 05/2015
PL
251
Instrukcja montażu Danfoss Link™ CC
Widok przekroju, budynek z więcej niż jedną kondygnacją
1. piętro
Wzmacniacz
sygnału
Silny sygnał
Parter
^
Silny sygnał
^
21
Signal blocked
Danfoss Link™ CC
05/2015 VISGL90N Danfoss Heating Solutions
252
^
^
21
Instrukcja montażu Danfoss Link™ CC
!
4. Instalacja
Panel centralny Danfoss Link™ CC
można instalować albo z zasilaczem podtynkowym PSU, albo z
zasilaczem sieciowym NSU.
Montaż panelu centralnego Danfoss Link™ CC z zasilaczem
podtynkowym PSU
• Przyłóż zasilacz PSU do puszki podtynkowej i zaznacz 4 otwory
mocujące. Pamiętaj o wypoziomowaniu górnego brzegu.
• Wywierć otwory i włóż kołki rozporowe.
• Podłącz zasilacz PSU zgodnie ze schematem połączeń znajdującym się na tylnej stronie obudowy.
• Zamocuj zasilacz PSU 4 wkrętami.
Montaż panelu centralnego Danfoss Link™ CC
z zasilaczem sieciowym NSU
• Przytrzymaj płytkę montażową na ścianie i zaznacz
4 otwory mocujące. Pamiętaj o wypoziomowaniu
górnego brzegu.
• Wywierć otwory i włóż kołki rozporowe.
• Zamocować płytę montażową za pomocą 4 wkrętów.
Nie montować jeszcze Danfoss Link™ CC!
• Podłącz zasilacz NSU do gniazdka sieciowego.
Danfoss Heating Solutions VISGL90N 05/2015
Nie mon-
tować w
łazien-
kach
Unikaj oddzia-
ływania bezpo-
średniego światła
słonecznego
UP
140-170 cm
Wysokość
instalacji
UP
PSU
PL
NSU
253
Instrukcja montażu Danfoss Link™ CC
V
Wybierz język
Wybierz kraj
Ustawianie daty i czasu
4.1. Dodawanie urządzeń do systemu
Przy dodawaniu urządzeń do systemu Danfoss Link™ odległość między panelem
centralnym Danfoss Link™ CC a danym urządzeniem nie może przekraczać
1,5m. Danfoss oferuje narzędzie przydatne podczas instalacji: zasilacz bateryjny
Danfoss Link™ BSU.
1. Zsuń osłonę i włóż baterie.
2. Nasuń osłonę baterii i zamocuj zasilacz bateryjny Danfoss
Link™ BSU w tylnej części panelu centralnego Danfoss
Link™ CC. Gdy system jest gotowy do rozpoczęcia rejestracji, przestaw przełącznik znajdujący się na zasilaczu
bateryjnym Danfoss Link™ BSU na położenie ON.
Danfoss Link™ CC zostanie uruchomiony. Zajmie to około
30sekund.
01
BSU
x 10
+
-
1,5
AA
Zasilacz bateryjny BSU można zamówić, posługując się kodem katalogowym
Danfoss 014G0262.
4.2. Podłączanie zasilania, ustawianie kraju, języka
i daty/godziny
1
Przewiń w dół, aby wybrać
?
05/2015 VISGL90N Danfoss Heating Solutions
254
2
Przewiń w dół, aby wybrać
?
3
Ustawianie daty i czasu
?
Instrukcja montażu Danfoss Link™ CC
4.3. Uruchamianie menu instalacji
• Zdejmij przednią pokrywę panelu centralnego Danfoss
Link™ CC, delikatnie ją podważając, chwytając i ciągnąc
blisko krawędzi obudowy.
• Naciśnij i przytrzymaj przycisk SETUP przez 3 sekundy,
aby wejść do obszaru serwisowego.
4.4. Montaż urządzeń zasilanych z sieci
Najpierw podłącz do zasilania
wszystkie urządzenia zasilane
z sieci i wszystkie wzmacniacze
sygnału, które mogą być
potrzebne.
Uwaga! Jeśli używasz regulatora Danfoss Link™ HC, przed podłączeniem zasilania
podłącz do niego wszystkie siłowniki ( TWA). Przekaźniki WŁ./WYŁ. są widoczne t ylko
w menu użytkownika końcowego.
• Utwórz powiązanie bezprzewodowe między urządzeniami a panelem centralnym Danfoss Link™ CC.
• Zacznij od urządzeń najbliżej panelu centralnego
Danfoss Link™ CC i stopniowo oddalaj się od niego.
PL
Danfoss Heating Solutions VISGL90N 05/2015
255
Instrukcja montażu Danfoss Link™ CC
!
Opcje serwisowe
Pomieszczenia i urządzenia
Dodaj urządzenie serwisowe
Edytuj nazwę urządzenia
4.5. Dodawanie urządzeń serwisowych
W pierwszej kolejności należy zawsze rejestrować dedykowane wzmacniacze
sygnału!
Panel centralny Danfoss Link™ CC obsługuje wiele różnych rodzajów urządzeń
serwisowych: przekaźniki działające na zasadzie WŁ./WYŁ. innego sprzętu elektrycznego, wzmacniacze sygnału czy regulatory wodnego lub elektrycznego
ogrzewania podłogowego.
1
Pomieszczenia i urządzenia
?
2
Dodaj urządzenie serwisowe
?
3
Rozpocznij rejestrację
4
Wprowadź/edytuj nazwę urządzenia
?
05/2015 VISGL90N Danfoss Heating Solutions
256
?
Instrukcja montażu Danfoss Link™ CC
Opcje serwisowe
Pomieszczenia i urządzenia
Edytuj nazwę urządzenia
4.6. Montaż urządzeń zasilanych bateryjnie
Stwórz pomieszczenia i dodaj
do odpowiednich pomieszczeń
urządzenia zasilane bateryjnie.
Kolejność jest tutaj dowolna.
^
^
^
^
+-+
4.7. Tworzenie pomieszczeń
Danfoss zaleca, aby w jednym kroku utworzyć pomieszczenie i dodać do niego
urządzenie lub urządzenia, a następnie przejść do kolejnego pomieszczenia.
-
1
Pomieszczenia i urządzenia
Wskazówka! Listę typow ych nazw pomieszczeń można znaleźć tutaj:
Danfoss Heating Solutions VISGL90N 05/2015
2
Dodaj nowe pomieszczenie
?
?
3
Wprowadź/edytuj nazwę pomieszczenia
?
ABC
.
PL
257
Instrukcja montażu Danfoss Link™ CC
Konguruj pomieszczenie
Urządzenia w pomieszczeniu
Dodaj urządzenie pomieszcz.
Urządzenia w pomieszczeniu
4.8. Dodawanie urządzeń do pomieszczeń
Urządzenie dedykowane do pomieszczenia steruje temperaturą w
pomieszczeniu, w którym zostało zainstalowane. W celu zapewnienia ciągłości
drogi sygnału wszystkie urządzenia dedykowane do pomieszczeń należy
skongurować zgodnie z wcześniej opracowanym planem instalacji.
1
Urządzenia w pomieszczeniu
?
4
Konguracja jest
prawidłowa
2
Naciśnij
3
Dodaj urządzenie
Rozpocznij rejestrację
?
Uwaga!
Panel centralny Danfoss Link™ CC
automatycznie wybiera metodę
regulacji zależnie od rodzaju urządzeń
w pomieszczeniu. Aby zmienić metodę
regulacji, patrz rozdział 5.2 Zmiana
?
05/2015 VISGL90N Danfoss Heating Solutions
258
parametrów regulacji ogrzewania.
?
Instrukcja montażu Danfoss Link™ CC
Opcje serwisowe
Stan i diagnostyka
Stan sieci bezprzewodowej
4.9. Przeprowadzanie testu sieci
Po zakończeniu instalacji koniecznie należy przeprowadzić test sieci, aby
upewnić się, że komunikacja między wszystkimi zarejestrowanymi urządzeniami
a panelem centralnym Danfoss Link™ CC jest stabilna.
Uwaga! Nie należy przeprowadzać testu sieci przed zamontowaniem panelu
centralnego Danfoss Link™ CC w ostatecznym docelowym położeniu i upewnieniu
się, że żaden z termostatów living connect® nie jest w trybie montażu (patrz
instrukcje dotyczące termostatów living connect®).
1. Wyłącz zasilacz bateryjny.
2. Umieść panel centralny Danfoss Link™ CC
na wcześniej zainstalowanej płytce montażowej.
3. Panel centralny Danfoss Link™ CC zostanie
uruchomiony.
4. Zdejmij przednią osłonę i naciśnij przycisk SETUP na
około 3 sekundy, aby wejść do obszaru serwisowego.
Jeżeli nie ma pewności co do działania sieci, zaleca się przeprowadzenie testu
sieci przed całkowitym ukończeniem instalacji.
1
Stan i diagnostyka
PL
2
Sieć
3
Rozpocznij test sieci
?
Danfoss Heating Solutions VISGL90N 05/2015
?
?
259
Instrukcja montażu Danfoss Link™ CC
Pod koniec testu sieci panel centralny Danfoss Link™ CC czeka, aż wszystkie
urządzenia zasilane bateryjnie zostaną wybudzone i zgłoszą się. Postępuj
według instrukcji wyświetlanych na ekranie. Jeśli test sieci będzie przebiegał bez
problemów, nie trzeba będzie wykonywać już innych czynności. Jeśli test sieci
jest wykonywany powoli, panel centralny Danfoss Link™ CC wyświetli instrukcje
dotyczące usuwania awarii i użyteczne wskazówki pomagające w przyspieszeniu
procesu.
4.10. Finalizacja instalacji
Naciśnij przycisk SETUP w celu zakończenia instalacji.
10:15
05/2015 VISGL90N Danfoss Heating Solutions
260
?
Instrukcja montażu Danfoss Link™ CC
Opcje serwisowe
Pomieszczenia i urządzenia
Zarządzaj pomieszczeniami
Konguruj pomieszczenie
Urządzenia w pomieszczeniu
Dodaj urządzenie pomieszcz.
!
5. Modykowanie istniejącej instalacji
5.1. Dodawanie urządzeń do istniejącego pomieszczenia
Zdejmij przednią osłonę i naciśnij przycisk SETUP na około 3 sekundy, aby wejść
do obszaru serwisowego.
1
Pomieszczenia i urządzenia
4
Urządzenia w pomieszczeniu
Kontynuuj, aż wszystkie nowe urządzenia zostaną dodane do pomieszczenia.
Po zmodykowaniu instalacji należy przeprowadzić test sieci.
Danfoss Heating Solutions VISGL90N 05/2015
2
Zarządzaj pomieszczeniami
?
?
5
Dodaj urządzenie
3
Konguruj istniejące pomieszczenia
?
6
Rozpocznij rejestrację
PL
?
?
?
261
Instrukcja montażu Danfoss Link™ CC
Opcje serwisowe
Pomieszczenia i urządzenia
Zarządzaj pomieszczeniami
Konguruj pomieszczenie
Regulacja ogrzewania
5.2. Zmiana parametrów regulacji ogrzewania
Zdejmij przednią osłonę i naciśnij przycisk SETUP na około 3 sekundy, aby wejść
do obszaru serwisowego.
1
Pomieszczenia i urządzenia
?
4
Regulacja ogrzewania
?
2
Zarządzaj pomieszczeniami
?
5
Wybierz ustawienie
?
3
Wybierz pomieszczenie
• Sterowanie adaptacyjne: Przy włączonej metodzie adaptacyjnej system
będzie automatycznie przewidywał czas rozpoczęcia ogrzewania niezbędny
do osiągnięcia zadanej temperatury pomieszczenia w zadanym czasie (dotyczy
wszystkich rodzajów źródeł ciepła).
• Maksymalna temperatura podłogi: Domyślne ustawienie to 35°C (elektryczne ogrzewanie podłogowe).
• Typ regulacji: Tylko w powiązaniu z elektrycznymi układami grzewczymi.
05/2015 VISGL90N Danfoss Heating Solutions
262
?
Instrukcja montażu Danfoss Link™ CC
Uwaga! Aby przełączać się między następującymi typami regulacji, należy użyć
kodu PIN [0044]:
Czujnik temperatury pomieszczenia (sterowanie wyłącznie na podstawie
temperatury w pomieszczeniu) — jeśli zainstalowany jest wyłącznie termostat
ścienny Danfoss Link™ RS (wodne ogrzewanie podłogowe) lub termostat ścienny
Danfoss Link™ RS z termostatem podłogowym Danfoss Link™ FT (ogrzewanie
elektryczne).
Czujnik podłogowy (sterowanie wyłącznie na podstawie temperatury podłogi)
— jeśli zainstalowany jest wyłącznie termostat podłogowy Danfoss Link™ FT/Sz
przewodowym czujnikiem temperatury podłogi.
Połączenie regulacji temperatury w pomieszczeniu i podłogi (gwarantuje
utrzymanie minimalnej temperatury podłogi; równolegle regulowana jest
temperatura w pomieszczeniu) — zainstalowane są termostat ścienny Danfoss
Link™ RS i termostat podłogowy Danfoss Link™ FT/S z przewodowym czujnikiem
temperatury podłogi.
W przypadku wodnego ogrzewania podłogowego należy zwrócić uwagę, czy
producent podłogi nie określił jej maksymalnej temperatury. Można jej przestrzegać, montując sterowaną termostatem grupę pompowo-mieszającą.
PL
Danfoss Heating Solutions VISGL90N 05/2015
263
Instrukcja montażu Danfoss Link™ CC
5.3. Usuwanie pomieszczenia lub urządzenia z sieci
Każde urządzenie można usunąć z sieci, naciskając i przytrzymując przeznaczony do tego przycisk, równocześnie z wyłączeniem i załączeniem jego
zasilania (patrz ilustracje). Przycisk trzeba trzymać naciśnięty przez ok. 5 sekund
po ponownym włączeniu zasilania.
^
^
Termostat grzejnikowy living connect® Danfoss Link™ PR CF-RU
^
^
Danfoss Link™ RS Danfoss Link™ HC Danfoss Link™ BR
GÓRA
N
NL
1
2
Danfoss Link™ HR Danfoss CCM/DCM/DLG Danfoss Link™ FT/S
05/2015 VISGL90N Danfoss Heating Solutions
264
1. Aby usunąć
urządzenie
2. Aby wyłączyć
zasilanie
Instrukcja montażu Danfoss Link™ CC
Opcje serwisowe
Pomieszczenia i urządzenia
Zarządzaj urządzeniami
Usuń urządzenia
Awaryjna metoda usuwania uszkodzonego lub brakującego urządzenia
(wyłącznie gdy nie można zastosować poprzedniej metody): Zdejmij przednią
osłonę i naciśnij przycisk SETUP na około 3 sekundy, aby wejść do obszaru serwisowego.
1
Pomieszczenia i urządzenia
4
Usuń urządzenie bez
Aby wymienić urządzenie, zachowując wszystkie jego ustawienia, użyj funkcji
Wymień urządzenie i postępuj zgodnie z instrukcjami na ekranie. Jeśli zostanie
użyta ta funkcja, wszystkie ustawienia konkretnego wymienianego urządzenia
zostaną przesłane do nowego urządzenia.
Danfoss Heating Solutions VISGL90N 05/2015
2
Zarządzaj urządzeniami
?
?
?
3
Usuń dowolne urządzenie
?
PL
265
Instrukcja montażu Danfoss Link™ CC
!
5.4. Resetowanie panelu centralnego Danfoss Link™ CC
do ustawień fabrycznych
Panel centralny Danfoss Link™ CC można zresetować do ustawień
fabrycznych po usunięciu wszystkich urządzeń z sieci.
Zdejmij przednią osłonę, naciśnij przycisk resetowania po prawej stronie panelu
centralnego Danfoss Link™ CC i zaczekaj na wyraźny sygnał dźwiękowy z panelu.
Wszystkie pomieszczenia zostaną usunięte i panel centralny Danfoss Link™ CC
zostanie zresetowany do ustawień fabrycznych.
05/2015 VISGL90N Danfoss Heating Solutions
266
Instrukcja montażu Danfoss Link™ CC
Regulacja domowa
Dostosuj system
Połączenie Wi-Fi i aplikacje
6. Podłączenie Wi-Fi oraz aplikacji
6.1. Połączenie z sieciąWi-Fi
Po pomyślnym zakończeniu testu sieci, panel centralny Danfoss Link™ CC jest
gotowy do podłączenia do sieci Wi-Fi.
1
Ustawienia
1. Naciśnij .
2. Wybierz sieć Wi-Fi oraz wprowadź hasło.
3. Zaznacz czy aktualizacjeoprogramowania mają być pobierane
automatycznie.
4. Naciśnij .
Danfoss Heating Solutions VISGL90N 05/2015
2
Połączenie Wi-Fi i aplikacje
?
?
3
Włącz
?
PL
267
Instrukcja montażu Danfoss Link™ CC
Regulacja domowa
Dostosuj system
Połączenie Wi-Fi i aplikacje
Opcje aplikacji
Dodaj aplikację
6.2. Parowanie paneluzaplikacją
Jeżeli panel Danfoss Link™ CC jest podłączonydointernetu poprzez siećWi-Fi, to
może być sparowany, np. ze smartphone przy pomocy aplikacji Danfoss Link App.
Aplikacja ta dostępna jest na Google Play oraz App Store.
1
Ustawienia
?
4
Dodaj aplikację
?
Postępuj według instrukcji wyświetlanych na ekranie.
05/2015 VISGL90N Danfoss Heating Solutions
268
2
Połączenie Wi-Fi i aplikacje
?
5
Połącz aplikację
?
3
Opcje aplikacji
?
Instrukcja montażu Danfoss Link™ CC
Regulacja domowa
Dostosuj system
Połączenie Wi-Fi i aplikacje
Opcje aplikacji
Usuń aplikację
Usuń aplikację
6.3. Edycja sparowanych urządzeń
Podłączone urządzenia można usuwać z systemu bez resetowania wszystkich
zdalnych ustawień.
1
Ustawienia
4
Usuń aplikację
Danfoss Heating Solutions VISGL90N 05/2015
2
Połączenie Wi-Fi i aplikacje
?
?
5
Usuń wybrane
?
?
LUB
3
Opcje aplikacji
6
Usuń wszystkie
?
?
PL
269
Instrukcja montażu Danfoss Link™ CC
Regulacja domowa
Dostosuj system
Połączenie Wi-Fi i aplikacje
7. Aktualizacja oprogramowania
Oprogramowanie Danfoss Link™ można aktualizować. Nowe wersje oprogramowania są udostępniane na stronie www.link.danfoss.com.
Automatyczna aktualizacja oprogramowania:
Jeżeli Wi-Fi jest włączone oraz wybrano Automatyczna aktualizacja oprogramowania wówczas panel Danfoss Link™ CC będzie automatycznie aktualizował
oprogramowanie do najnowszej wersji.
Ręczna aktualizacja oprogramowania:
Pobierz aktualizację oprogramowania na pamięć USB, a następnie podłącz ją do
portu USB.
1
Ustawienia
05/2015 VISGL90N Danfoss Heating Solutions
270
?
2
Połączenie Wi-Fi i aplikacje
?
3
Opcje aplikacji
?
Instrukcja montażu Danfoss Link™ CC
Opcje aplikacji
!
Uruchom
Regulacja domowa
4
Aktualizacja oprogramowania
?
8. Ostrzeżenia
Jeżeli pojawi się ostrzeżenie lub alarm, na ekranie trybu gotowości pokazana
zostanie żółta ikona alarmu. Więcej informacji można uzyskać, postępując
zgodnie z procedurą.
Danfoss Heating Solutions VISGL90N 05/2015
!
1
Regulacja domowa
? ?
2
Alarmy
PL
?
271
Instrukcja montażu Danfoss Link™ CC
8.1. Ikony alarmów
Podłączone urządzenia można usuwać z systemu bez resetowania wszystkich
zdalnych ustawień.
Ostrzeżenia
dotyczące baterii
Krytyczny poziom
baterii
Niski poziom baterii Ręczne sterowanie
Ograniczenie minimalnej
temperatury podłogi
Zabezpieczenie przed
manipulacją/Włączone
ograniczenia
Urządzenie nie
odpowiada
Zbyt wiele urządzeń
bez zasilania
Ogrzewanie w
pomieszczeniu
wyłączone
05/2015 VISGL90N Danfoss Heating Solutions
272
Ikona temperatury
podłogi
Ikona temperatury
pomieszczenia
Ikona termostatu
grzejnikowego
Instrukcja montażu Danfoss Link™ CC
9. Specykacje techniczne i certykaty
Panel centralny Danfoss Link™ CC
Napięcie robocze 15 V DC ±10%
Zużycie energii w trybie gotowości Mak s. 2 W
Ekran Dotykowy kolorowy TF T o przekątnej 3,5”
Temperatura otoczenia -10 do +40°C
Temperatura przechowywania od -20°C do +65°C
Wytrzymałość termoplastyczna 75°C
Stopień zanieczyszczenia 2 (do stosowania w budyn kach mieszkalnych)
Częstotliwość transmisji 868,42 MHz
Zakres transmisji w zwykłych budynkach (w
pustej przestrzeni bez przegród budowlanych)
Wi- 802.11b, g lub n (2,4 GHz)
Maks. liczba w zmacniaczy sygnału w sz eregu 3
Moc transmisji Maks. 1 mW
Klasa oprogramowania A
Klasa IP 21
Wymiary 125 mm × 107 mm × 25 mm
Ciężar 180 g
Do 30 m
PL
Danfoss Heating Solutions VISGL90N 05/2015
273
Instrukcja montażu Danfoss Link™ CC
Zasilacz podtynkowy Danfoss Link™ PSU
Napięcie robocze 100–250 V AC, 50/60 Hz
Zalecany bezpiecznik Maks. 16 A
Napięcie sterujące 15 V DC ±10%
Zużycie energii w trybie gotowości Mak s. 0,15 W
Maks. obciążenie 10 W
Specykacje przewodów Zaleca ne 1,5 mm², mak s. 2 x 2,5 mm²
Zasilacz sieciowy Danfoss Link™ NSU
Napięcie robocze 100–240 V AC, 50/60 Hz
Zalecany bezpiecznik Maks. 16 A
Napięcie sterujące 15 V DC ±10%
Zużycie energii w trybie gotowości Mak s. 0,3 W
Maks. obciążenie 7 W
Długość przewodu 2,5 m
05/2015 VISGL90N Danfoss Heating Solutions
274
Instrukcja montażu Danfoss Link™ CC
Zasilacz bateryjny Danfoss Link™ BSU
Napięcie sterujące 15 V DC ±10%
Liczba baterii 10 x AA 1.5 (brak w zes tawie)
Panel centralny Danfoss Link™ CC był testowany pod kątem wymagań
określonych w normach EN60730-1 i EN60730-2-9.
PL
Danfoss Heating Solutions VISGL90N 05/2015
275
Instrukcja montażu Danfoss Link™ CC
10. Instrukcja utylizacji
05/2015 VISGL90N Danfoss Heating Solutions
276
Danfoss A/S
Heating Solutions
Haarupvaenget 11
8600 Sil keborg
Denmark
Phone: +45 748 8 8000
Fax: +45 7488 8100
Email: heating.solutions@danfoss.com
www.heating.danfoss.com
VISGL90N
088N309 0 | 06.2015 | Version 00
Loading...
