Installation Guide
Danfoss Link™ CC Central Controller
www.danfoss.com
Installation Guide Danfoss Link™ CC
Danfoss Heating Solutions VISGL90N 12/2014
2
Installationsguide Danfoss Link™ CC
Innehåll
1. Snabbguide för installation......................................17 7
2. Inledning .......................................................178
3. Riktlinjer för installation......................................... 179
3.1. Korrekt installationsschema...................................... 180
3.2. Inkorrekt installationsschema .....................................181
3.3. Hur och när signalförstärkare ska användas....................... 182
3.4. Var signalförstärkarna ska placeras ............................... 183
4. Installation......................................................185
4.1. Lägga till enheter i systemet ..................................... 186
4.2. Ansluta ström, ställa in land, språk och datum/tid................. 186
4.3. Starta installationsmenyn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187
4.4. Montera enheter anslutna till elnätet............................. 187
4.5. Lägga till serviceenheter ......................................... 188
4.6. Montera batteridrivna enheter ...................................189
4.7. Skapa rum ....................................................... 189
4.8. Lägga till rumsenheter ........................................... 190
4.9. Utföra nätverkstest ...............................................191
4.10. Slutföra installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .192
SE
Danfoss Heating Solutions VISGL90N 12/2014
175
Installationsguide Danfoss Link™ CC
5. Ändra en bentlig installation ...................................193
5.1. Lägga till enheter i ett bentligt rum ..............................193
5.2. Ändra parametrar för värmereglering ............................ 194
5.3. Ta bort ett rum eller en serviceenhet från nätverket .............. 196
5.4. Fabriksåterställning av Danfoss Link™ CC ......................... 198
6. Wi-Fi och app-uppkoppling ......................................199
6.1. Koppla till Wi-Fi .................................................. 199
6.2. Koppla till app ...................................................200
6.3. Ändra uppkopplade enheter..................................... 201
7. Uppgradera programvaruversionen..............................202
8. Varningar .......................................................203
8.1. Varningsikoner...................................................204
9. Tekniska specikationer och godkännanden .....................205
10. Kasseringsinstruktioner .........................................208
12/2014 VISGL90N Danfoss Heating Solutions
176
Installationsguide Danfoss Link™ CC
^
K”
?
1. Snabbguide för installation
1. 2.
Installera alla elanslutna enheter
först och lägg till i nätverket.
3.
“O
Utför nätverkstestet med Danfoss
Link™ CC på sin slutliga plats.
^
Skapa rum och lägg till batteridrivna
enheter en och en.
4.
Manual
Updates
Information
www.link.danfoss.com
Placera hängaren på Danfoss Link™
CC.
Vik upp
och
placera
^
+-+
^
Welcome
Wilkommen
Velkommen
Välkommen
Powitanie
Bienvenue
Information
Manual
Updates
www.link.danfoss.com
-
Welkom
Bienvenido
Vitán
Teretulnud
Gaidīts
Tervetuloa
SE
Tips!
• Tangenten
kan användas när som helst under installering.
• Kontrollera alltid innan installation om det nns nya programvaruversioner på
www.link.danfoss.com. Se kapitel 7: Uppgradera programvaruversionen.
Danfoss Heating Solutions VISGL90N 12/2014
177
Installationsguide Danfoss Link™ CC
!
2. Inledning
Danfoss Link™ är ett programmerbart och trådlöst styrsystem för värme i privata hem (upp till cirka 300 m2).
Den centrala styrenheten Danfoss Link™ CC är utrustad
med en pekskärm i färg och härifrån kan du styra hela
systemet.
Den här installationsguiden innehåller all information
om Danfoss Link™ CC och hur du kommer igång. Här
hittar du rekommendationer och tips som du måste
överväga vid hantering av ett trådlöst system. Här
hittar du även en beskrivning av hur du kongurerar
systemet, som underlättar en enkel och korrekt systeminstallation.
Separata instruktioner följer med de olika enheterna och innehåller information om hur serviceenheterna och rumsenheterna ansluts till nätverket.
Instruktionen uppger också om enheten betraktas som en service- eller
rumsenhet.
12/2014 VISGL90N Danfoss Heating Solutions
178
Installationsguide Danfoss Link™ CC
3. Riktlinjer för installation
Signalstyrkan är tillräckligt stark för de esta tillämpningar men trådlösa signaler
försvagas på sin väg från Danfoss Link™ CC till rumsenheterna och varje fastighet
har olika slags hinder.
Säkerställ bästa prestanda genom att överväga följande vid planering och installation:
• Max. 30 m mellan enheter i utrymmen utan hinder.
• Mottagarenheter bör om möjligt placeras på väggen mittemot eller på väggen
bredvid sändaren.
• Alla delar som är av metall i byggnaden kan försvaga de trådlösa signalerna.
• Armerade betongväggar och betonggolv försvagar signalernas styrka påtagligt, men nästan alla typer av byggmaterial försvagar signalerna i en viss
utsträckning.
• Hörn kan försvaga de trådlösa signalerna på grund av att signalen måste färdas
en längre väg eller för att reekteringsmöjligheter saknas.
Obs!
Danfoss rekommenderar att du gör en installationsplanering innan du börjar att
installera systemet så att du får en god översikt över alla enheter i de olika rummen
och deras placering.
SE
Danfoss Heating Solutions VISGL90N 12/2014
179
Installationsguide Danfoss Link™ CC
3.1. Korrekt installationsschema
Inga metallföremål mellan Danfoss Link™ CC och andra trådlösa Danfossenheter.
Danfoss Link™ CC ska installeras så centralt som möjligt på våningsplanet
(max 30 m mellan enheterna utan hinder).
Den trådlösa signalen ska gå genom väggarna kortast möjliga väg.
Danfoss
Link™ RS
(rumsenhet)
Metallobjekt
12/2014 VISGL90N Danfoss Heating Solutions
180
living connect®
(rumsenhet)
Danfoss Link™ CC
living connect®
(rumsenhet)
Danfoss
Link™ HC
(serviceenhet)
Installationsguide Danfoss Link™ CC
!
!
!
3.2. Inkorrekt installationsschema
Metallföremål mellan Danfoss Link™ CC och andra trådlösa Danfoss-enheter.
Decentraliserad installation av Danfoss Link™ CC.
Går diagonalt igenom väggarna.
Danfoss
Link™ HC
Danfoss Link™ RS
(rumsenhet)
living connect®
(rumsenhet)
(serviceenhet)
Metallobjekt
!
living connect®
(rumsenhet)
Danfoss Heating Solutions VISGL90N 12/2014
!
!
Danfoss Link™ CC
SE
181
Installationsguide Danfoss Link™ CC
3.3. Hur och när signalförstärkare ska användas
Vad är syftet med en signalförstärkare?
En signalförstärkare förstärker den trådlösa signalen när en tillräckligt bra anslutning inte kan uppnås mellan Danfoss Link™ CC och övriga trådlösaDanfossenheter.
När behövs en signalförstärkare?
1. Slutför installationen och utför ett nätverkstest (se 4.9). Om en eller era enheter inte fungerar, lägger du till en signalförstärkare (CF-RU) i nätverket mellan
Danfoss Link™ CC och enheterna som inte fungerar.
2. Alternativt, planera i förväg. Om svaret är ”ja” på en eller era av följande
frågor rekommenderar Danfoss dig att installera en signalförstärkare i början
på installationen (se 3.4):
• Är innerväggarna eller andra konstruktioner mellan våningarna gjorda av
armerad betong?
• Är avståndet mellan Danfoss Link™ CC och den sista enheten mer än 20 m
och behöver signalen passera genom er än två tunga väggar (sten eller
icke-armerad betong)?
• Är avståndet mellan Danfoss Link™ CC och den sista enheten mer än 25 m
och behöver signalen passera genom er än två tunna väggar (gips/trä)?
• Är avståndet mer än 30 m utan några hinder?
Signalförstärkare (CF-RU) kan beställas från Danfoss och har artikelnr 088U0230.
Obs!
Detta är endast riktlinjer eftersom det nns många olika faktorer som påverkar
trådlös kommunikation.
12/2014 VISGL90N Danfoss Heating Solutions
182
Installationsguide Danfoss Link™ CC
3.4. Var signalförstärkarna ska placeras
Vy över fastighet med en våning
Armerad
betongvägg
^
^
21
Blockerad
signal
Danfoss Link™ CC
Stark signal
Stark signal
^
^
21
Signalförstärkare
Danfoss Heating Solutions VISGL90N 12/2014
SE
183
Installationsguide Danfoss Link™ CC
Genomskärning – fastighet med er än en våning
Första våningen
Signalförstärkare
Stark signal
Bottenvåning
^
Stark signal
^
21
Blockerad signal
Danfoss Link™ CC
12/2014 VISGL90N Danfoss Heating Solutions
184
^
^
21
Installationsguide Danfoss Link™ CC
!

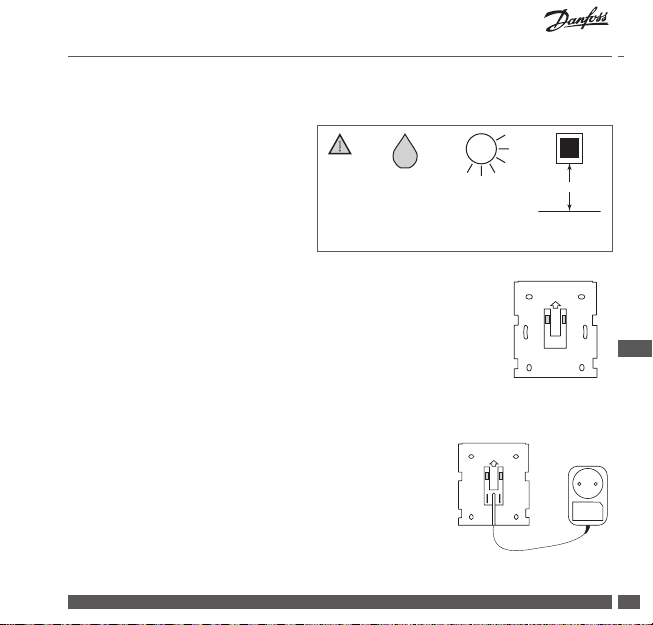

4. Installation
Styrenheten Danfoss Link™ CC kan
antingen monteras med en PSUenhet (fast monterad elkontakt) eller med en NSU-enhet (nätadapter).
Montera Danfoss Link™ CC med en PSU-enhet (fast monterad elkontakt)
• Håll PSU-enheten mot väggen ovanför apparatlådan och
markera de fyra skruvhålen. Se till att överdelen är rak.
• Borra hål och sätt i plugg.
• Anslut PSU-enheten enligt anslutningsschemat på baksidan.
• Sätt fast PSU-enheten med de 4 skruvarna.
Instal-
lera inte i
badrum
Undvik direkt solljus
140-170 cm
Installa-
tionshöjd
UP
SE
PSU
Montera Danfoss Link™ CC med en NSU-enhet
• Håll monteringsplattan mot väggen och markera de
fyra skruvhålen. Se till att överdelen är rak.
• Borra hål och sätt i plugg.
• Sätt fast monteringsplattan med de 4 skruvarna. Mon-
tera inte Danfoss Link™ CC-styrenheten än!
• Anslut NSU-enheten till ett eluttag.
Danfoss Heating Solutions VISGL90N 12/2014
UP
NSU
185
Installationsguide Danfoss Link™ CC
V
Välj språk
Välj land
Ställ in datum och tid
4.1. Lägga till enheter i systemet
När du lägger till en enhet i Danfoss Link™-systemet får avståndet mellan Danfoss Link™ CC och enheten aldrig överstiga 1,5 m. Det nns ett särskilt monteringsverktyg som kan hjälpa dig med detta – batterienheten BSU (Danfoss Link™
Battery Supply Unit).
1. Skjut locket åt sidan och sätt i batterierna.
2. Sätt tillbaka locket och fäst Danfoss Link™ BSU batteripaket
på baksidan av Danfoss Link™ CC-styrenheten. När du är
klar för start vrider du brytaren till läge PÅ. Brytaren sitter
på baksidan av BSU-enheten.
Danfoss Link™ CC kommer nu att starta upp. Detta tar ungefär 30 sekunder.
01
BSU
x 10
+
-
1.5
AA
Ett batteripaket (BSU) kan beställas från Danfoss och har artikelnr 014G0262.
4.2. Ansluta ström, ställa in land, språk och datum/tid
1
Bläddra ned för att välja
?
12/2014 VISGL90N Danfoss Heating Solutions
186
2
Bläddra ned för att välja
3
Ställ in datum och tid
?
?
Installationsguide Danfoss Link™ CC
4.3. Starta installationsmenyn
• Ta tag intill frontstyckets kanter och dra försiktigt bort
det från Danfoss Link™ CC-styrenheten.
• Tryck in SETUP-stiftet i 3 sekunder för att starta serviceområdet.
4.4. Montera enheter anslutna till elnätet
Starta först alla enheter anslutna
till elnätet och de signalförstärkare
som kan behövas.
Obs! Om du använder en Danfoss Link™ HC måste alla termomotorer (TWA) anslutas
innan du kopplar in strömmen. PÅ/AV-reläer syns endast i slutanvändarmenyn.
• Anslut enheterna till Danfoss Link™ CC.
• Börja med den enhet som är placerad närmast Danfoss
Link™ CC och gå utåt.
SE
Danfoss Heating Solutions VISGL90N 12/2014
187
Installationsguide Danfoss Link™ CC
!
Servicealternativ
Rum och enheter
Lägg till serviceenhet
Redigera enhetsnamn
4.5. Lägga till serviceenheter
Lägg alltid till dedikerade signalförstärkare först!
Danfoss Link™ CC stöder många olika typer av serviceenheter med funktioner
som enkla PÅ/AV-enheter för annan elektrisk utrustning, signalförstärkare och
styrenheter för vattenburen golvvärme och andra undersystem.
1
Rum och enheter
?
2
Lägg till serviceenhet
3
Påbörja registrering
?
4
Ange/redigera enhetsnamn
?
12/2014 VISGL90N Danfoss Heating Solutions
188
?
Installationsguide Danfoss Link™ CC
Servicealternativ
Rum och enheter
Redigera rumsnamn
4.6. Montera batteridrivna rumsenheter
Skapa rum och lägg till de batteridrivna rumsenheterna i de aktuella rummen. Detta kan göras i valfri ordning.
^
^
^
^
+-+
4.7. Skapa rum
Danfoss rekommenderar att skapa och lägga till enhet(er) till ett rum i ett steg
och därefter gå vidare till nästa rum.
-
1
Rum och enheter
2
Lägg till nya rum
?
Tips! En lista över vanligt förekommande rumsnamn nns här
Danfoss Heating Solutions VISGL90N 12/2014
3
Ange/redigera rumsnamn
?
SE
?
ABC
.
189
Installationsguide Danfoss Link™ CC
Kongurera rum
Rumsenheter
Lägg till rumsenhet
Rumsenheter
4.8. Lägga till rumsenheter
En rumsenhet reglerar temperaturen i det rum den är installerad i. Alla rumsenheter måste kongureras enligt installationsschemat för att signalvägen ska
kunna garanteras.
1
Rumsenheter
?
4
Kongurationen är giltig
2
Lägg till en enhet
Tryck .
3
Påbörja registrering
?
Obs!
Danfoss Link™ CC väljer automatiskt
regleringsprincip efter vilka slags
enheter som nns i rummet. För att
ändra regleringsprincip, se 5.2 Ändra
12/2014 VISGL90N Danfoss Heating Solutions
190
?
parametrar för värmereglering.
?
Installationsguide Danfoss Link™ CC
Servicealternativ
Status och diagnostik
Trådlös nätverk – status
4.9. Utföra nätverkstest
När du är klar med installationen måste du genomföra ett nätverkstest för att
säkerställa att kommunikationen är stabil mellan Danfoss Link™ CC-styrenheten
och alla enheter som du lagt till.
Obs! Utför inte nätverkstestet innan Danfoss Link™ CC är monterad på sin slutliga
plats och se till att inga living connect®-termostater är i monteringsläge. Se instruktioner för living connect®.
1. Stäng av batteripaketet.
2. Skjut på Danfoss Link™ CC-styrenheten på den
monteringsplatta du redan monterat.
3. Danfoss Link™ CC kommer nu att starta.
4. Ta bort frontstycket och håll SETUP-stiftet intryckt
i 3 sekunder för att starta servicedelen.
Om du är osäker på nätverkets prestanda rekommenderar Danfoss att du genomför ett nätverkstest innan installationen är helt slutförd.
SE
1
Status och diagnostik
Danfoss Heating Solutions VISGL90N 12/2014
2
Nätverk
?
?
3
Starta nätverkstest
?
191
Installationsguide Danfoss Link™ CC
I nätverkstestets slutskede väntar Danfoss Link™ CC-styrenheten på att alla
batteridrivna enheter skavakna uppoch rapportera in. Följ instruktionerna på
skärmen. Om nätverkstestet fungerar som det ska behöver du inte åtgärda något. Om nätverkstestet fungerar långsamt ger Danfoss Link™ CC felsökningstips
om hur du kan snabba upp processen.
4.10. Slutföra installation
Tryck på SETUP-stiftet för att avsluta installationen.
10:15
12/2014 VISGL90N Danfoss Heating Solutions
192
?
Installationsguide Danfoss Link™ CC
Servicealternativ
Rum och enheter
Välj rum
Kongurera rum
Rumsenheter
Lägg till rumsenhet
!
5. Ändra en bentlig installation
5.1. Lägga till enheter i ett bentligt rum
Ta bort frontstycket och håll SETUP-stiftet intryckt i 3 sekunder för att starta
servicedelen.
1
Rum och enheter
2
Hantera bentliga rum
?
4
Rumsenheter
?
Fortsätt tills alla nya enheter har lagts till i det aktuella rummet.
Utför ett nätverkstest efter ändring av installation.
Danfoss Heating Solutions VISGL90N 12/2014
5
Lägg till en enhet
3
Kongurera bentliga rum
?
?
SE
6
Påbörja registrering
?
?
193
Installationsguide Danfoss Link™ CC
Servicealternativ
Rum och enheter
Välj rum
Kongurera rum
Värmereglering
5.2. Ändra parametrar för värmereglering
Ta bort frontstycket och håll SETUP-stiftet intryckt i 3 sekunder för att starta
servicedelen.
1
Rum och enheter
?
4
Värmereglering
?
• Förhandsberäkningsmetod: Genom att aktivera funktionen Förhandsberäkningsmetod kommer systemet automatiskt att beräkna vilken starttid som
2
Hantera bentliga rum
5
Välj en inställning
3
Välj ett rum
?
?
behövs för att den önskade rumstemperaturen ska vara uppnådd vid den
önskade tidpunkten (alla slags värmeavgivare).
• Max. golvtemperatur: standardinställning är 35 °C (elektrisk golvvärme).
• Regleringstyp: används bara i samband med elektriska värmesystem.
12/2014 VISGL90N Danfoss Heating Solutions
194
?
Installationsguide Danfoss Link™ CC
Obs! Använd pinkod [0044] för att ändra mellan följande regleringstyper:
Rumsgivare (regleras endast av rumstemperaturen) – om endast Danfoss Link™
RS är monterad (vattenburen golvvärme) eller Danfoss Link™ RS + Danfoss Link™
FT (elektrisk värme).
Golvgivare (regleras endast av golvtemperatur) – om endast Danfoss Link™ FT/S
är monterad.
Kombinerad rum/golv (säkerställer min. golvvärme och reglerar rumstemperaturen samtidigt) – Danfoss Link™ RS + Danfoss Link™ FT/S är monterade.
Vid vattenburen golvvärme måste du ta reda på gränsen för den maximala golv
temperaturen som är angiven av golvtillverkaren. Detta kan säkerställas genom
att montera en termostatstyrd golvvärmeshunt.
SE
Danfoss Heating Solutions VISGL90N 12/2014
195
Installationsguide Danfoss Link™ CC
^
ör att stänga av
5.3. Ta bort ett rum eller en serviceenhet från nätverket
Enheter kan tas bort från nätverket genom att trycka och hålla ned en knapp på
enheten samtidigt som du slår av/på strömmen (se även illustrationerna). Håll
knappen nedtryckt i cirka 5 sekunder efter att strömmen är ansluten igen.
^
living connect® Danfoss Link™ PR CF-RU
^
^
Danfoss Link™ RS Danfoss Link™ HC Danfoss Link™ BR
TOP
N
NL
Danfoss Link™ HR Danfoss CCM/DCM/DLG Danfoss Link™ FT/S
12/2014 VISGL90N Danfoss Heating Solutions
196
1
2
1. För att ta bort
enheten
2. F
Installationsguide Danfoss Link™ CC
Servicealternativ
Rum och enheter
Hantera enheter
Ta bort enheter
Reservmetod för borttagning av en defekt eller saknad enhet (endast om
föregående metod inte går att använda): Ta bort frontstycket och håll SETUP-
stiftet intryckt i 3 sekunder för att starta servicedelen.
1
Rum och enheter
?
2
Hantera enheter
3
Ta bort enhet
?
4
Radera döda enheter
?
Om du vill byta ut en enhet och samtidigt behålla alla inställningarna för den enheten ska du använda funktionen Replace any device och följa instruktionerna
på skärmen. Genom att använda den här funktionen överförs alla inställningar
från en enhet till en annan.
Danfoss Heating Solutions VISGL90N 12/2014
?
SE
197
Installationsguide Danfoss Link™ CC
!
5.4. Fabriksåterställning av Danfoss Link™ CC
Danfoss Link™ CC kan återställas till fabriksinställningarna när alla enheter
har tagits bort från nätverket.
Ta bort frontstycket och håll återställningsknappen intryckt tills du hör en tydlig
ljudsignal. Återställningsknappen hittar du på höger sida av Danfoss Link™
CC-styrenheten. Alla rum tas bort, och Danfoss Link™ CC återställs till fabriksinställningarna.
12/2014 VISGL90N Danfoss Heating Solutions
198
Installationsguide Danfoss Link™ CC
Husreglering
Anpassa system
Wi-Fi och appar
6. Wi-Fi och app-uppkoppling
6.1. Koppla till Wi-Fi
När ett lyckat nätverkstest har genomförts är Danfoss Link™ CC redo att kopplas
till ett Wi-Fi-nätverk.
1
Inställningar
?
2
Wi-Fi och appar
3
?
1. Tryck .
2. Välj ditt Wi-Fi-nätverk och skriv in lösenordet.
3. Markera eller avmarkera automatisk uppdatering av programvara.
4. Tryck .
Danfoss Heating Solutions VISGL90N 12/2014
På
?
SE
199
Installationsguide Danfoss Link™ CC
Husreglering
Anpassa system
Wi-Fi och appar
Appalternativ
Lägg till app
6.2. Koppla till app
När Danfoss Link™ CC är ansluten till ett Wi-Fi-nätverk med internetuppkoppling
kan den kopplas till smarta enheter genom Danfoss Link App. Den här appen är
tillgänglig på Google Play och App Store.
1
Inställningar
?
4
Lägg till app
?
Följ instruktionerna på skärmen.
12/2014 VISGL90N Danfoss Heating Solutions
200
2
Wi-Fi och appar
5
Anslut app
3
Appalternativ
?
?
?
Installationsguide Danfoss Link™ CC
Husreglering
Anpassa system
Wi-Fi och appar
Appalternativ
Ta bort App
Ta bort App
6.3. Ändra uppkopplade enheter
Uppkopplade enheter kan tas bort från systemet utan att återställa alla
ärrinställningar.
1
Inställningar
?
4
Ta bort app
?
Danfoss Heating Solutions VISGL90N 12/2014
2
Wi-Fi och appar
5
Ta bort markerad
3
Appalternativ
?
6
ELLER
?
?
SE
Ta bort alla
?
201
Installationsguide Danfoss Link™ CC
Husreglering
Anpassa system
Wi-Fi och appar
Appalternativ
7. Uppgradera programvaruversionen
Det går att uppgradera Danfoss Link™-programvaran. Nya programvaruversioner läggs upp på w ww.link.danfoss.com.
Automatisk uppgradering av programvara:
Om du har aktiverat Wi-Fi och valt Automatisk uppdater ing av programvara kommer
Danfoss Link™ att automatisk uppgradera till den senaste programvaruversionen.
Manuell uppgradering av programvara:
Ladda ner programvaran till ett USB-minne och sätt in det i USB-porten.
1
Inställningar
?
2
Wi-Fi och appar
3
Appalternativ
?
4
Programuppdatering
?
12/2014 VISGL90N Danfoss Heating Solutions
202
?
Installationsguide Danfoss Link™ CC
!
Start
Husstyrning

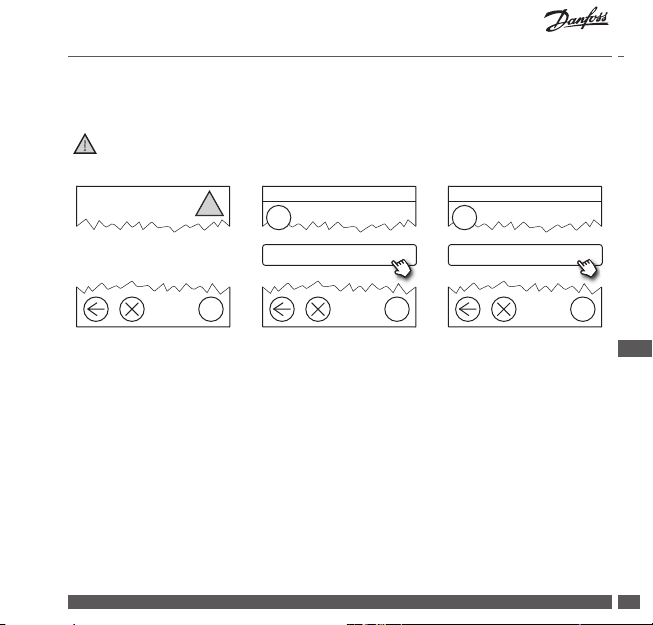

8. Varningar
Om en varning eller ett larm inträar visas en gul larmikon på skärmen i
vänteläget. Följ anvisningarna för att ta reda på mer.
!
1
Husstyrning
2
Varningar
? ?
Danfoss Heating Solutions VISGL90N 12/2014
?
SE
203
Installationsguide Danfoss Link™ CC
8.1. Varningsikoner
Uppkopplade enheter kan tas bort från systemet utan att återställa alla
ärrinställningar.
Varning för lågbatterinivå
Kritiskt låg batterinivå
Låg batterinivå Manuell drift
Enheten svarar inte Ikon för golvtemperatur
Lägsta golvtemperaturgräns
Manipuleringsskydd/
Begränsningar aktiverade
För många döda
enheter
Värmen avstängd i ett
rum
12/2014 VISGL90N Danfoss Heating Solutions
204
Ikon för rumstemperatur
Ikon för TRV
Installationsguide Danfoss Link™ CC
9. Tekniska specikationer och godkännanden
Danfoss Link™ CC
Driftspänning 15 V DC ±10 %
Strömförbrukning i vänteläge Max. 2 W
Skärm 3,5” TFT pekskärm i färg
Omgivningstemperatur -10 till +40 °C
Förvaringstemperatur -20 till +65 °
Kultryckstesttemperatur 75 °C
Föroreningsnivå 2 (privat bruk)
Kommunikationsfrekvens 868,42 MHz
Kommunikationsräckvidd i vanliga byggnader Upp till 30 m
Wi-Fi 802,11b, g eller n (2,4 GHz)
Max. antal förstärkningsenheter i en kedja 3
Sändningseekt Max. 1 mW
Programvaruklass A
IP-klass 21
Mått 125 mm × 107 mm × 25 mm
Vikt 180 g
Danfoss Heating Solutions VISGL90N 12/2014
SE
205
Installationsguide Danfoss Link™ CC
Danfoss Link™ PSU (fast monterad elkontakt)
Driftspänning 100–250 V AC, 50/60 Hz
Rekommenderad säkring Max. 16 A
Uteekt 15 V DC ±10 %
Strömförbrukning i vänteläge Max. 0,15 W
Maxbelastning 10 W
Kabeldimensioner
Rekommenderad: 1,5 mm
2
mm
2
, max. 2 x 2,5
Danfoss Link™ NSU (nätadapter)
Driftspänning 100–240 V AC, 50/60 Hz
Rekommenderad säkring Max. 16 A
Uteekt 15 V DC ±10 %
Strömförbrukning i vänteläge Max. 0,3 W
Maxbelastning 7 W
Kabellängd 2,5 m
12/2014 VISGL90N Danfoss Heating Solutions
206
Installationsguide Danfoss Link™ CC
Danfoss Link™ BSU (batterienhet)
Uteekt 15 V DC ±10 %
Antal batterier 10 x AA (ingår ej)
Danfoss Link™ CC är säkerhetstestad och testad enligt de EMC-krav som anges i
SS-EN 60730-1 och SS-EN 60730-2-9.
SE
Danfoss Heating Solutions VISGL90N 12/2014
207
Installationsguide Danfoss Link™ CC
10. Kasseringsinstruktioner
12/2014 VISGL90N Danfoss Heating Solutions
208
Danfoss A/S
Heating Solutions
Haarupvaenget 11
8600 Sil keborg
Denmark
Phone: +45 748 8 8000
Fax: +45 7488 8100
Email: heating.solutions@danfoss.com
www.heating.danfoss.com
VISGL90N
088N3083 | 12.2014 | Versio n 00
Loading...
