Paigaldusjuhend Danfoss Link™ CC
Sisukord
1. Paigalduse kiirjuhend ............................................................................. 177
2. Sissejuhatus ............................................................................................. 178
3. Paigaldusjuhised ..................................................................................... 179
3.1. Õige paigalduskava .............................................................................................. 180
3.2. Vale paigalduskava ............................................................................................... 181
3.3. Kuidas ja millal kasutada signaalikordajat ...................................................182
3.4. Kuhu paigaldada signaalikordaja ................................................................... 183
4. Paigaldamine ........................................................................................... 185
4.1. Seadmete lisamine süsteemi ............................................................................ 186
4.2. Elektrivõrku ühendamine, riigi, keele ja kuupäeva/
kellaaja valimine ....................................................................................................................... 186
4.3. Paigaldusmenüü käivitamine........................................................................... 187
4.4. Toitevõrku ühendatavate seadmete paigaldus ........................................ 187
4.5. Teenindusseadmete lisamine .......................................................................... 188
4.6. Patareitoitel seadmete paigaldus ................................................................... 189
4.7. Ruumide loomine ................................................................................................. 189
4.8. Ruumiseadmete lisamine .................................................................................. 190
4.9. Võrgutesti tegemine ............................................................................................ 191
4.10 . Paigalduse lõpetamine ....................................................................................... 192
EE
Danfoss Heating Solutions VISGL90N 05/2015
175
Paigaldusjuhend Danfoss Link™ CC
5. Olemasoleva süsteemi muutmine ......................................................... 193
5.1. Seadmete lisamine olemasolevasse ruumi ................................................. 193
5.2. Kütte reguleerimise parameetrite muutmine ........................................... 194
5.3. Ruumi või teenindusseadme võrgust eemaldamine .............................. 19 6
5.4. Danfoss Link™ CC tehasesätete taastamine ................................................ 19 8
6. Wi-Fi ja rakenduste ühendamine .......................................................... 199
6.1. Ühenduge Wi-Fi-ga .............................................................................................. 199
6.2. Ühendage rakendus.............................................................................................200
6.3. Muutke ühendatud seadmeid ......................................................................... 201
7. Tarkvaraversiooni uuendamine ............................................................ 202
8. Hoiatused ................................................................................................. 203
8.1. Häireikoonid ...........................................................................................................204
9. Tehnilised andmed ja heakskiidud ....................................................... 205
10. Jäätmekäitlusjuhised .............................................................................208
05/2015 VISGL90N Danfoss Heating Solutions
176
Paigaldusjuhend Danfoss Link™ CC
^
K”

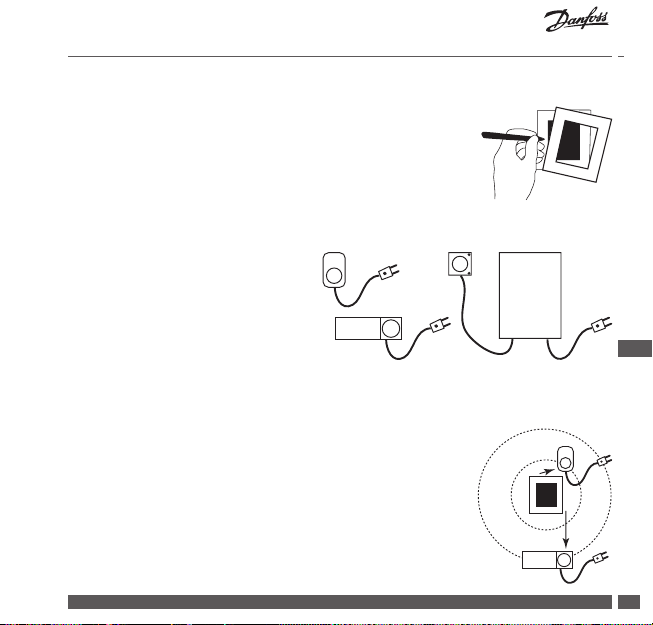

1. Paigalduse kiirjuhend
1. 2.
^
Paigaldage esmalt kõik võrgutoitel
olevad seadmed ja lisage need
Looge ruumid ja lisage ühekaupa
patareitoitel olevad seadmed.
võrku.
3.
“O
Tehke Danfoss Link™ CC-ga selle lõplikus paiknemiskohas võrgukontroll.
4.
Information
kohale
www.link.danfoss.com
lahti ja
asetage
Manual
Updates
Asetage Danfoss Link™ CC-le rippuv
infoleht.
Nõuanded!
• Klahvi ? saab kasutada kogu paigalduse ajal.
• Laadige uusim tarkvaraversioon enne paigaldust alla aadressilt www.link.danfoss.
com. Vt osa 7: Tarkvaraversiooni uuendamine.
Danfoss Heating Solutions VISGL90N 05/2015
Võtke
^
+-+
^
Welcome
Wilkommen
Velkommen
Välkommen
Powitanie
Bienvenue
Information
Manual
Updates
www.link.danfoss.com
-
Welkom
Bienvenido
Vitán
Teretulnud
Gaidīts
Tervetuloa
EE
177
Paigaldusjuhend Danfoss Link™ CC
!
2. Sissejuhatus
Danfoss Link™ on eramute (pindalaga kuni 300 m2)
küttesüsteemide programmeeritav juhtmevaba
15. juuli
10:15
Teenindus- ja ruumiseadmetega kaasas olevad paigaldusjuhised sisaldavad
teavet vastava seadme võrku ühendamise kohta. Juhendis öeldakse ka,
kas seadme puhul on tegemist teenindus- või ruumiseadmega.
05/2015 VISGL90N Danfoss Heating Solutions
178
juhtimissüsteem.
Keskne juhtseade Danfoss Link™ CC on varustatud
värvilise puutetundliku ekraaniga, mis võimaldab
juhtida kogu süsteemi.
Selles paigaldusjuhendis on teave Danfoss Link™ CC
ja selle kasutuselevõtu kohta. Juhend sisaldab soovitusi
ja nõuandeid, millega tuleb juhtmevaba süsteemi
kasutamisel arvestada, samuti kirjeldatakse süsteemi
kongureerimist selliselt, et süsteem oleks hõlpsalt
kasutatav ja töökindel.
Paigaldusjuhend Danfoss Link™ CC
3. Paigaldusjuhised
Signaalitugevus on piisav enamiku rakenduste jaoks, kuid see nõrgeneb
teel Danfoss Link™ CC keskkontrollerist ruumiseadmeteni ning igal hoonel
on ka erinevad takistused signaali levile.
Parima levi tagamiseks arvestage planeerimisel ja paigaldamisel alljärgnevaga.
• Max 30 m kaugus vabas ruumis olevate seadmete vahel.
• Vastuvõtvad seadmed tuleb võimalusel paigutada saatja vastasseinale
või kõrvalseinale.
• Kõik hoone konstruktsiooni metallosad võivad juhtmevabu signaale
nõrgendada.
• Raudbetoonist seinad ja põrandad summutavad signaali tugevust oluliselt,
ent signaali nõrgendavad rohkem või vähem peaaegu kõik ehitusmaterjalid.
• Samuti võivad hoone konstruktsioonist tulenevad nurgad signaale kas pika
vahemaa või puuduvate peegeldusvõimaluste tõttu nõrgendada.
Märkus!
Ruumides paiknevate seadmete ja nende paigutuse kohta ülevaate saamiseks
soovitab Danfoss koostada enne tegeliku paigalduse algust paigalduskava.
EE
Danfoss Heating Solutions VISGL90N 05/2015
179
Paigaldusjuhend Danfoss Link™ CC
3.1. Õige paigalduskava
Danfoss Link™CC ja Danfossi muude juhtmevabade seadmete vahel
ei ole metallesemeid.
Danfoss Link™CC on paigaldatud põhiplaanil võimalikult keskele
(max 30 m vabas ruumis olevate seadmete vahel).
Juhtmevaba signaal läbi seinte on lühimal võimalikul diagonaalkaugusel.
Danfoss
Link™ RS
(ruumiseade)
Metallese
05/2015 VISGL90N Danfoss Heating Solutions
180
living connect®
(ruumiseade)
Danfoss Link™ CC
living connect®
(ruumiseade)
Danfoss
Link™ HC
(teenindusseade)
Paigaldusjuhend Danfoss Link™ CC
!
!
!
3.2. Vale paigalduskava
Danfoss Link™ CC ja Danfossi muude seadmete vahel on metallesemed.
Danfoss Link™ CC on paigaldatud paigaldise serva.
Signaal läbib seinu diagonaalselt.
Danfoss
Link™ HC
Danfoss Link™ RS
(ruumiseade)
living connect®
(ruumiseade)
(teenindusseade)
Metallese
!
living connect®
(ruumiseade)
Danfoss Heating Solutions VISGL90N 05/2015
!
!
Danfoss Link™ CC
EE
181
Paigaldusjuhend Danfoss Link™ CC
3.3. Kuidas ja millal kasutada signaalikordajat
Mis otstarve on signaalikordajal?
Signaalikordaja tugevdab juhtmevaba signaali, kui Danfoss Link™ CC ja Danfossi
muude juhtmevabade seadmete vahel ei ole võimalik saavutada rahuldavat
ühendust.
Millal on vaja signaalikordajat?
1. Viige paigaldus lõpuni ja tehke võrgukontroll (vt 4.9). Kui üks või mitu seadet
ei läbi kontrolli, lisage võrku signaalikordaja (CF-RU), mis asub Danfoss Link™
CC ja võrgukontrolli mitteläbinud seadme(te) vahel.
2. Alternatiivina võite eelnevalt plaani koostada. Kui vastate rohkem kui ühele
küsimusele jah, soovitab Danfoss lisada paigaldisele alguses signaalikordaja
(vt 3.4):
• Kas siseseinad või põrandatevahelised laekonstruktsioonid on raudbetoonist?
• Kas Danfoss Link™ CC ja viimase seadme vaheline kaugus on üle 20 m ja signaal peab läbima rohkem kui kahte paksu seina (kivi või mitteraudbetoon)?
• Kas Danfoss Link™ CC ja viimase seadme vaheline kaugus on üle 25 m ja
signaal peab läbima rohkem kui 2 kergseina (kips/puit)?
• Kas CC ja seadme otsevaateline kaugus on üle 30 m?
Signaalikordaja (CF-RU) saab tellida Danfossist artiklinumbriga 088U0230.
Märkus!
Tegemist on vaid orienteeruvate soovitustega, sest juhtmevaba sidet mõjutavad
mitmed tegurid.
05/2015 VISGL90N Danfoss Heating Solutions
182
Paigaldusjuhend Danfoss Link™ CC
3.4. Kuhu paigaldada signaalikordaja
Põhiplaan, ühekorruseline hoone
Raudbetoonist
sein
^
^
21
Signaal
blokeeritud
Danfoss Link™ CC
Tugev signaal
Tugev signaal
^
^
21
Signaalikordaja
Danfoss Heating Solutions VISGL90N 05/2015
EE
183
Paigaldusjuhend Danfoss Link™ CC
Ristlõikevaade - rohkem kui ühe korrusega hoone
2. korrus
Signaalikordaja
Tugev signaal
1. korrus
^
Tugev signaal
^
21
Signaal
blokeeritud
Danfoss Link™ CC
05/2015 VISGL90N Danfoss Heating Solutions
184
^
^
21
Paigaldusjuhend Danfoss Link™ CC
!
4. Paigaldamine
Danfoss Link™ CC-d saab paigaldada kas toiteplokiga PSU (süvistatav)
või NSU-ga (pinnapealne, pistikadapteriga).
Danfoss Link™ CC paigaldamine süvistatava toiteplokiga PSU
• Hoidke PSU-d harutoosi kohal ja märkige nelja kruviaugu kohad.
Jälgige, et seadme ülaserv oleks horisontaalne.
• Puurige augud ja sisestage tüüblid.
• Teostage PSU elektriühendused vastavalt tagaküljel toodud
ühendusskeemile.
• Kinnitage PSU nelja kruviga.
Danfoss Link™ CC NSU toiteplokiga
• Hoidke paigaldusplaati seinal ja märkige nelja
kruviaugu kohad. Jälgige, et seadme ülaserv
oleks horisontaalne.
• Puurige augud ja sisestage tüüblid.
• Kinnitage paigaldusplaat nelja kruviga.
Ärge paigaldage veel Danfoss Link™ CC- d!
• Ühendage NSU toitega.
Ärge
paigaldage
vannituppa
Vältig e
otsest
päikeseval-
gust
UP
140-170 cm
Paigaldus-
kõrgus
UP
EE
PSU
NSU
Danfoss Heating Solutions VISGL90N 05/2015
185
Paigaldusjuhend Danfoss Link™ CC
V
Valige keel
Valige riik
Valige kuupäev ja kellaaeg

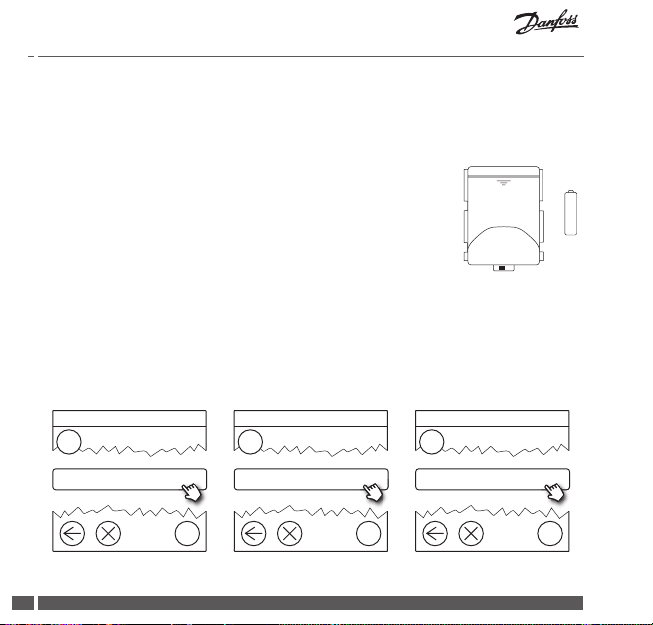

4.1. Seadmete lisamine süsteemi
Seadmeid Danfoss Link™-i süsteemiga sidudes ei tohi Danfoss Link™ CC ja
seadme vaheline kaugus ületada 1,5 m. Selle nõude täitmiseks pakutakse
paigaldustööriistana Danfoss Link™-i patareitoiteseadet (BSU).
1. Eemaldage kaas ja paigaldage patareid.
2. Lükake kaas uuesti peale ja kinnitage Danfoss Link™ BSU
patareiplokk Danfoss Link™ CC tagaküljele. Kui olete valmis
seadet kasutusele võtma, lülitage Danfoss Link™ BSU-l olev
lüliti asendisse SEES (ON).
Danfoss Link™ CC käivitub. See võtab aega umbes 30 sekundit.
01
BSU
Patareiploki (BSU) saab tellida Danfossist artiklinumbriga 014G0262.
4.2. Elektrivõrku ühendamine, riigi, keele ja kuupäeva/
kellaaja valimine
x 10
+
-
1,5
AA
1
Valiku tegemiseks kerige allapoole
?
05/2015 VISGL90N Danfoss Heating Solutions
186
2
Valiku tegemiseks kerige allapoole
?
3
Valige kuupäev ja kellaaeg
?
Paigaldusjuhend Danfoss Link™ CC
4.3. Paigaldusmenüü käivitamine
• Eemaldage Danfoss Link™ CC esikaas, tõmmates seda
katte servadest ettevaatlikult enda poole.
• Teenindusalasse sisenemiseks vajutage nuppu SETUP
(SEADISTUS) 3 sekundit.
4.4. Toitevõrku ühendatavate seadmete paigaldus
Kõigepealt pingestage kõik toitevõrgu kaudu töötavad seadmed
ning vajaminevad signaalikordajad.
Märkus! Kui kasutate seadet Danfoss Link™ HC, ühendage enne seadme toitevõrku
lülitamist kõik ajamid ( TWA). SISSE/VÄLJA releed on nähtavad ainult lõppkasutaja
menüüs.
• Siduge seadmed Danfoss Link™ CC-ga.
• Alustage Danfoss Link™ CC-le kõige lähemal olevast
seadmest ning liikuge väljapoole.
EE
Danfoss Heating Solutions VISGL90N 05/2015
187
Paigaldusjuhend Danfoss Link™ CC
!
Teenuse valikud
Ruumid ja seadmed
Lisage teenindusseade
4.5. Teenindusseadmete lisamine
Lisage ettenähtud signaalikordajad alati esimestena!
Danfoss Link™ CC toetab mitut eri tüüpi teenindusseadmeid funktsioonidega,
nagu näiteks muude elektriseadmete lihtne sisse/välja lülitamine, samuti
signaalikordajate ja vesiküttesüsteemide kontrollerite juhtimine.
1
Ruumid ja seadmed
?
Muutke seadme nimi
2
Lisage teenindusseade
3
Alustage registreerimist
?
4
Sisestage/muutke seadme nimi
?
05/2015 VISGL90N Danfoss Heating Solutions
188
?
Paigaldusjuhend Danfoss Link™ CC
Teenuse valikud
Ruumid ja seadmed
Muutke seadme nimi
4.6. Patareitoitel ruumiseadmete paigaldus
Looge ruumid ja lisage patareitoitel
ruumiseadmed määratud ruumidesse. Seda võib teha ükskõik millises
järjekorras.
^
^
^
^
+-+
4.7. Ruumide loomine
Danfoss soovitab luua ja lisada ühe ruumi seadmed korraga ning seejärel liikuda
järgmisse ruumi.
-
1
Ruumid ja seadmed
?
Nõuanne! Siin on loend enamkasutatavatest ruuminimedest
Danfoss Heating Solutions VISGL90N 05/2015
2
Lisage uus ruum
3
Sisestage/muutke ruumi nimi
?
EE
?
ABC
.
189
Paigaldusjuhend Danfoss Link™ CC
Kongureerige ruum
Ruumi seadmed
Lisage ruumi seade
Ruumi seadmed

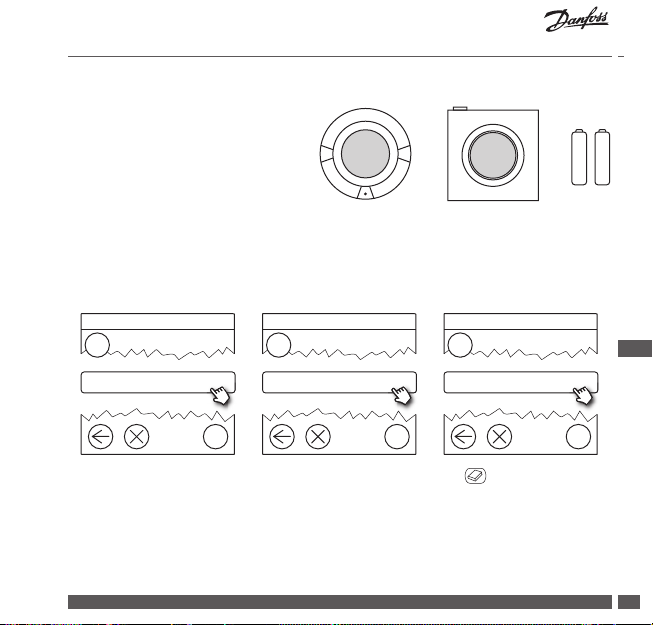

4.8. Ruumiseadmete lisamine
Ruumiseade reguleerib selle ruumi temperatuuri, kuhu seade on paigaldatud.
Kõik ruumiseadmed tuleb signaali kulgemise tagamiseks kongureerida
vastavalt eelnevale paigalduskavale.
1
Ruumi seadmed
?
2
Lisage seade
3
Alustage registreerimist
?
Märkus!
4
Konguratsioon on kehtiv
Vajutage
nuppu
?
05/2015 VISGL90N Danfoss Heating Solutions
190
Vastavalt ruumis olevate seadmete
tüübile valib Danfoss Link™ CC
automaatselt reguleerimise viisi.
Reguleerimispõhimõtte muutmiseks
vt jaotist 5.2 Kütte juhtimise parameetrite muutmine.
?
Paigaldusjuhend Danfoss Link™ CC
Teenuse valikud
Olek ja diagnostika
Juhtmeta võrgu olek
4.9. Võrgutesti tegemine
Pärast paigaldamise lõpetamist tuleb teha võrgutest, et veenduda kõigi lisatud
seadmete ja Danfoss Link™ CC vahelise side stabiilsuses.
Märkus! Ärge tehke võrgukontrolli enne Danfoss Link™ CC paigaldamist lõplikku
asukohta ning veenduge, et kõikide living connect® seadmete paigaldusrežiim on
deaktiveeritud, vt living connect® seadmetega kaasas olevaid juhendeid.
1. Lülitage patareiplokk välja.
2. Lükake Danfoss Link™ CC eelnevalt paigaldatud
paigaldusplaadile.
3. Danfoss Link™ CC käivitub nüüd.
4. Teeninduspiirkonda sisenemiseks eemaldage
esikaas ja vajutage nuppu SETUP ning hoidke seda
3 sekundit all.
Kui signaali levi suhtes on kahtlusi, siis on soovitatav läbi viia võrgukontroll ka
enne paigalduse täielikku lõpetamist.
EE
1
Olek ja diagnostika
?
Danfoss Heating Solutions VISGL90N 05/2015
2
Võrk
3
Käivitage võrgu kontroll
?
?
191
Paigaldusjuhend Danfoss Link™ CC
Võrgukontrolli lõpus ootab Danfoss Link™ CC kõigi patareitoitel töötavate
seadmete aktiveerumist ja endast teatamist. Järgige ekraanil kuvatavaid juhiseid. Kui võrgukontroll läbitakse tõrgeteta, ei ole edasine sekkumine vajalik.
Kui võrgukontroll kulgeb aeglaselt, teeb Danfoss Link™ CC tõrkeotsingu ning
annab kasulikke nõuandeid protsessi kiirendamiseks.
4.10. Paigaldamise lõpetamine
Paigalduse lõpetamiseks vajutage nuppu SETUP
(SEADISTAMINE).
10:15
05/2015 VISGL90N Danfoss Heating Solutions
192
?
Paigaldusjuhend Danfoss Link™ CC
Teenuse valikud
Ruumid ja seadmed
Kongureerige ruum
Ruumi seadmed
Lisage ruumi seade
!

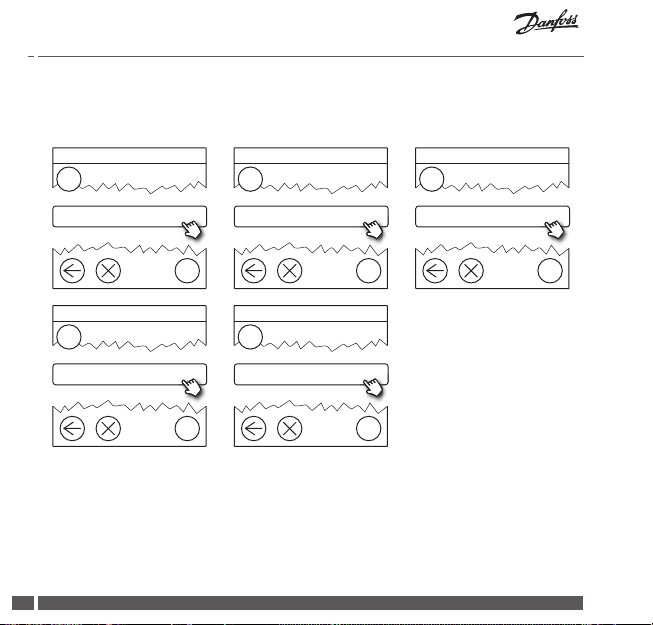

5. Olemasoleva süsteemi muutmine
5.1. Seadmete lisamine olemasolevasse ruumi
Teeninduspiirkonda sisenemiseks eemaldage esikaas ja vajutage nuppu SETUP
ning hoidke seda 3 sekundit all.
Hallake olemasolevaid ruume
1
2
3
Ruumid ja seadmed
Hallake olemasolevaid ruume
?
4
Ruumi seadmed
?
Jätkake, kuni soovitud ruumi on lisatud kõik uued seadmed.
Tehke võrgukontroll alati, kui paigaldist muudate.
Danfoss Heating Solutions VISGL90N 05/2015
5
Lisage seade
Kongureerige olemasolevaid ruume
?
6
Alustage registreerimist
?
?
EE
?
193
Paigaldusjuhend Danfoss Link™ CC
Teenuse valikud
Kongureerige ruum
Kütte reguleerimine
5.2. Kütte reguleerimise parameetrite muutmine
Teeninduspiirkonda sisenemiseks eemaldage esikaas ja vajutage nuppu SETUP
ning hoidke seda 3 sekundit all.
Ruumid ja seadmed
1
2
Hallake olemasolevaid ruume
3
Ruumid ja seadmed
4
Kütte reguleerimine
Hallake olemasolevaid ruume
?
5
?
?
Valige säte
?
Valige ruum
• Prognoosreguleerimine: prognoosreguleerimise aktiveerimisel ennustab
süsteem automaatselt kütmise alustusaja, et saavutada soovitud ajaks
soovitud ruumitemperatuur (igat tüüpi soojuskiirgurite puhul).
• Maksimaalne põrandatemperatuur: tehasesäte on 35 °C (elektriline
põrandaküte).
• Reguleerimise tüüp: vaid seoses elektriküttesüsteemidega.
05/2015 VISGL90N Danfoss Heating Solutions
194
?
Paigaldusjuhend Danfoss Link™ CC
Märkus! Kasutage järgmiste reguleerimistüüpide muutmiseks koodi [0044]:
Ruumiandur (reguleerib ainult ruumitemperatuuri järgi) - kui paigaldatud on
vaid Danfoss Link™ RS (vesipõrandakütte korral) või Danfoss Link™ RS + Danfoss
Link™ FT (elektrikütte korral).
Põrandaandur (reguleerib vaid põrandatemperatuuri järgi) - kui paigaldatud on
vaid Danfoss Link™ FT/S.
Kombineeritud ruum/põrand (kindlustab minimaalse põrandatemperatuuri ja
reguleerib paralleelselt ruumitemperatuuri) - paigaldatud on Danfoss Link™ RS +
Danfoss Link™ FT/S.
Vesipõrandakütte korral tuleb kinni pidada põrandakattematerjali tootja poolt
ette antud maksimaalsest põrandatemperatuurist. Selle saab tagada, paigaldades termostaatiliselt juhitava segamissõlme.
EE
Danfoss Heating Solutions VISGL90N 05/2015
195
Paigaldusjuhend Danfoss Link™ CC
^
5.3. Ruumi või teenindusseadme võrgust eemaldamine
Seadmeid saab võrgust eemaldada, vajutades ja hoides alltoite sisse-/
väljalülitamise ajal allvastavat nuppu (vt jooniseid). Pärast toite sisselülitamist
tuleb nuppu veel umbes 5 sekundit all hoida.
^
living connect® Danfoss Link™ PR CF-RU
^
^
Danfoss Link™ RS Danfoss Link™ HC Danfoss Link™ BR
PEALMINE
N
NL
1
2
Danfoss Link™ HR Danfoss CCM/DCM/DLG Danfoss Link™ FT/S
05/2015 VISGL90N Danfoss Heating Solutions
196
1. Seadme
eemaldamine
2. Toide välja
Paigaldusjuhend Danfoss Link™ CC
Teenuse valikud
Ruumid ja seadmed
Hallake seadmeid
Eemaldage seadmed
Varumeetod vigase või puuduva seadme eemaldamiseks (ainult siis, kui
ülalkirjeldatud meetod pole võimalik): Teeninduspiirkonda sisenemiseks
eemaldage esikaas ja vajutage nuppu SETUP ning hoidke seda 3 sekundit all.
1
Ruumid ja seadmed
?
2
Hallake seadmeid
3
Eemaldage mõni seade
?
4
Eemaldage kasutu seade
?
Seadme vahetamiseks nii, et kõik seadme sätted säilivad, kasutage funktsiooni
Asenda mõni seade ning järgige ekraanil olevaid juhiseid. Selle funktsiooni
kasutamisel kantakse kõik seadme sätted üle uude seadmesse.
Danfoss Heating Solutions VISGL90N 05/2015
?
EE
197
Paigaldusjuhend Danfoss Link™ CC
!
5.4. Danfoss Link™ CC tehasesätete taastamine
Danfoss Link™ CC tehasesätted saab taastada, kui kõik seadmed on võrgust
eemaldatud.
Eemaldage esikaas ja vajutage Danfoss Link™ CC paremal poolel olevat
lähtestusnuppu (RESET), kuni kuulete kontrollerist heli. Kõik ruumid on
nüüd kustutatud ja Danfoss Link™ CC tehasesätted on taastatud.
05/2015 VISGL90N Danfoss Heating Solutions
198
Paigaldusjuhend Danfoss Link™ CC
Maja juhtimine
Kohanda süsteem
Wi-Fi ja rakendused
6. Wi-Fi ja rakenduste ühendamine
6.1. Ühenduge Wi-Fi-ga
Kui võrgutest on edukalt tehtud, on Danfoss Link™ CC valmis Wi-Fi-ga
ühendamiseks.
1
Sätted
?
2
Wi-Fi ja rakendused
3
?
1. Vajutage .
2. Valige Wi-Fi võrk ja sisestage Wi-Fi salasõna.
3. Aktiveerige või deaktiveerige tarkvara automaatne uuendamine.
4. Vajutage .
Danfoss Heating Solutions VISGL90N 05/2015
Sees
?
EE
199
Paigaldusjuhend Danfoss Link™ CC
Maja juhtimine
Kohanda süsteem
Wi-Fi ja rakendused
Rakenduste valikud
Lisa rakendus
6.2. Ühendage rakendus
Kui Danfoss Link™ CC on ühendatud interneti juurdepääsuga Wi-Fi võrku,
saab selle läbi rakenduse Danfoss Link App ühendada nutika seadmega.
Selle rakenduse saab soetada Google Play’st ja App Store’ist.
1
Sätted
?
4
Lisa rakendus
?
Järgige ekraanil kuvatavaid juhiseid.
05/2015 VISGL90N Danfoss Heating Solutions
200
2
Wi-Fi ja rakendused
5
Ühendage rakendus
3
Rakenduste valikud
?
?
?
Paigaldusjuhend Danfoss Link™ CC
Maja juhtimine
Kohanda süsteem
Wi-Fi ja rakendused
Rakenduste valikud
Eemalda rakendus
Eemalda rakendus
6.3. Muutke ühendatud seadmeid
Ühendatud seadmed saab süsteemist eemaldada ilma kaugsätteid lähtestamata.
1
Sätted
?
4
Eemalda rakendus
2
Wi-Fi ja rakendused
5
Eemaldamine valitud
3
Rakenduste valikud
?
6
VÕI
?
Danfoss Heating Solutions VISGL90N 05/2015
?
Eemaldage kõik
?
EE
?
201
Paigaldusjuhend Danfoss Link™ CC
Maja juhtimine
Kohanda süsteem
Wi-Fi ja rakendused

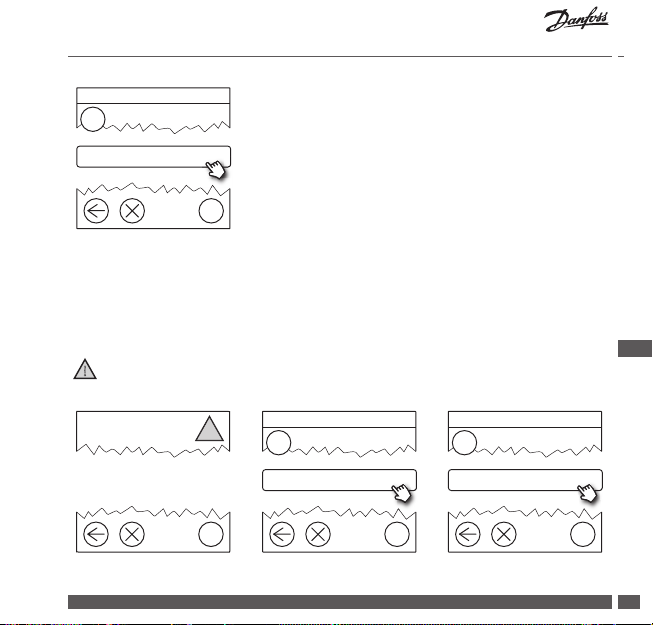

7. Tarkvaraversiooni uuendamine
Danfoss Link™-i tarkvara on uuendatav. Uued tarkvaraversioonid on saadaval
aadressil www.link.danfoss.com.
Tarkvara automaatne uuendamine:
Kui Wi-Fi on aktiveeritud ja valik Tarkvara automaatne uuendamine on
aktiveeritud, uueneb Danfoss Link™ automaatselt uusimale tarkvaraversioonile.
Tarkvaraversiooni käsitsi uuendamine:
Laadige tarkvarauuendus USB-mälupulgale ja sisestage mälupulk USB-porti.
1
Sätted
?
05/2015 VISGL90N Danfoss Heating Solutions
202
2
Wi-Fi ja rakendused
3
Rakenduste valikud
?
?
Paigaldusjuhend Danfoss Link™ CC
Rakenduste valikud
!
Käivitage
Maja juhtimine
4
Tarkvara uuendamine
?
8. Hoiatused
Hoiatuse või häire esinemise korral kuvatakse ootekuval kollane häireikoon.
Lisateabe saamiseks järgige protseduuri.
EE
Danfoss Heating Solutions VISGL90N 05/2015
!
1
Maja juhtimine
? ?
2
Alarmid
?
203
Paigaldusjuhend Danfoss Link™ CC
8.1. Häireikoonid
Ühendatud seadmed saab süsteemist eemaldada ilma kaugsätteid lähtestamata.
Patareihoiatus
Patarei tase kriitiline
Patarei on tühjaks
saamas
Seade ei reageeri
Liiga palju surnud
seadmeid
Ruumi küte on välja
lülitatud
05/2015 VISGL90N Danfoss Heating Solutions
204
Min põrandatemperatuuri
piir
Seade lukustatud /
piirangud aktiveeritud
Käsijuhtimine
Põrandatemperatuuri
ikoon
Ruumitemperatuuri ikoon
Termostaatventiili ikoon
Paigaldusjuhend Danfoss Link™ CC
9. Tehnilised andmed ja heakskiidud
Danfoss Link™ CC keskkontroller
Tööpinge 15 V DC ±10%
Voolutarve ooterežiimis Maks. 2 W
Ekraan 3,5-tolline värviline TFT puuteekraan
Ümbritseva keskkonna temperatuur -10 kuni +40 °C
Ladustamise temperatuur -20 kuni +65 °C
Kuuli survetemperatuur 75 °C
Saasteaste 2 (kodukasutus)
Ülekandesagedus 868,42 MHz
Ülekandevahemik tavalistes hoonetes Kuni 30 m
Wi-Fi 802,11b, g või n (2,4 GHz)
Max arv signaalikordajaid ahelas 3
Ülekandevõimsus Maks. 1 mW
Tarkvara klass A
IP-klass 21
Mõõdud 125 × 107 × 25 mm
Kaal 180 g
Danfoss Heating Solutions VISGL90N 05/2015
EE
205
Paigaldusjuhend Danfoss Link™ CC
Danfoss Link™ PSU (süvistatav)
Tööpinge 100-250 V AC, 50/60 Hz
Soovitatav kaitse Maks. 16 A
Väljundpinge 15 V DC ±10%
Voolutarve ooterežiimis Maks. 0,15 W
Suurim koormus 10 W
Kaabli tehn. näitajad Soovitatav 1,5 mm2, max 2 x 2,5 mm
Danfoss Link™ NSU (võrguadapter)
Tööpinge 100-240 V AC, 50/60 Hz
Soovitatav kaitse Maks. 16 A
Väljundpinge 15 V DC ±10%
Voolutarve ooterežiimis Maks. 0,3 W
Suurim koormus 7 W
Kaabli pikkus 2,5 m
05/2015 VISGL90N Danfoss Heating Solutions
206
2
Paigaldusjuhend Danfoss Link™ CC
Danfoss Link™ BSU (patareiplokk)
Väljundpinge 15 V DC ±10%
Patareide arv 10 x AA (ei kuulu komplekti)
Danfoss Link™ CC ohutust on kontrollitud ning see vastab direktiivides
EN60730-1 ja EN60730-2-9 sätestatud elektromagnetilise ühilduvuse nõuetele.
EE
Danfoss Heating Solutions VISGL90N 05/2015
207
Paigaldusjuhend Danfoss Link™ CC
10. Jäätmekäitlusjuhised
05/2015 VISGL90N Danfoss Heating Solutions
208
Danfoss A/S
Heating Solutions
Haarupvaenget 11
8600 Sil keborg
Denmark
Phone: +45 748 8 8000
Fax: +45 7488 8100
Email: heating.solutions@danfoss.com
www.heating.danfoss.com
VISGL90N
088N309 0 | 06.2015 | Version 00
Loading...
