Installation Guide Danfoss Link™ CC
Danfoss Heating Solutions VISGL90N 05/2015
2
Guida all’installazione Danfoss Link™ CC
Indice
1. Guida rapida per l’installazione ...............................................................41
2. Introduzione .............................................................................................. 42
3. Istruzioni per l’installazione .................................................................... 43
3.1. Schema di installazione corretto ...................................................................... 44
3.2. Schema di installazione non corretto ..............................................................45
3.3. Come e quando usare i ripetitori ...................................................................... 46
3.4. Dove collocare i ripetitori .....................................................................................47
4. Installazione .............................................................................................. 49

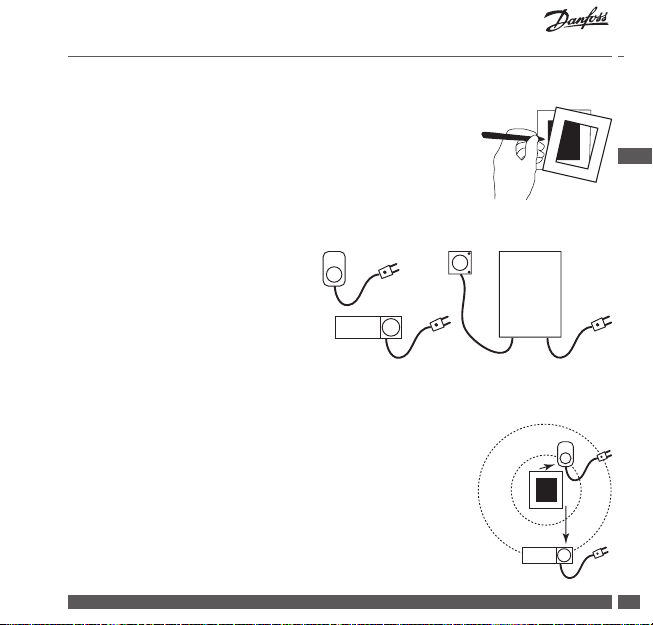

4.1. Aggiunta di dispositivi al sistema ......................................................................50
4.2. Collegamento dell’alimentazione,
impostazione del paese, della lingua e della data/ora ..............................50
4.3. Avvio del menu di installazione .........................................................................51
4.4. Montaggio dei dispositivi alimentati dalla rete ...........................................51
4.5. Aggiunta dei dispositivi di servizio ...................................................................52
4.6. Montaggio dei dispositivi alimentati a batteria ...........................................53
4.7. Creazione di stanze .................................................................................................53
4.8. Aggiunta di dispositivi domotici ....................................................................... 54
4.9. Esecuzione di un test della rete ..........................................................................55
4.10 . Finalizzazione dell’installazione ........................................................................56
IT
Danfoss Heating Solutions VISGL90N 05/2015
39
Guida all’installazione Danfoss Link™ CC
5. Modica di un impianto esistente ........................................................... 57
5.1. Aggiunta di dispositivi a una stanza esistente .............................................57
5.2. Modica dei parametri di controllo del riscaldamento ............................58
5.3. Rimozione di un dispositivo domotico o di servizio dalla rete ............. 60
5.4. Reimpostazione di fabbrica dell’unità Danfoss Link™ CC.........................62
6. Collegamento Wi-Fi e all’applicazione ................................................... 63
6.1. Wi-Fi ..............................................................................................................................63
6.2. Collegamento all’applicazione .......................................................................... 64
6.3. Modica dei dispositivi collegati .......................................................................65
7. Aggiornamento della versione del software ......................................... 66
8. Avvisi .......................................................................................................... 67
8.1. Icone di avviso .......................................................................................................... 68
9. Speciche tecniche e certicazioni ......................................................... 69
10. Istruzioni sullo smaltimento .................................................................... 72
05/2015 VISGL90N Danfoss Heating Solutions
40
Guida all’installazione Danfoss Link™ CC
^
"OK"
1. Guida rapida per l’installazione
1. 2.
^
Installare prima tutti i dispositivi
alimentati e aggiungerli alla rete.
Creare le stanze e aggiungere i
dispositivi alimentati a batteria
uno a uno.
3.
Eettuare il test della rete con l’unità
Danfoss Link™ CC nella posizione
4.
Manual
Updates
Information
www.link.danfoss.com
Collocare la staa sull’unità
Danfoss Link™ CC.
nale.
Consigli!
• Il tasto ? può essere usato in qualsiasi momento dell’installazione.
• Cercare sempre l’ultima versione del software all’indirizzo www.link.danfoss.com
prima dell’installazione. Vedere il capitolo 7: Aggiornamento della versione
del software
Danfoss Heating Solutions VISGL90N 05/2015
Aprire
e collo-
care
^
^
Welcome
Wilkommen
Velkommen
Välkommen
Powitanie
Bienvenue
Information
www.link.danfoss.com
IT
+-+
-
Welkom
Bienvenido
Vitán
Teretulnud
Gaidīts
Tervetuloa
Manual
Updates
41
Guida all’installazione Danfoss Link™ CC
!
2. Introduzione
Danfoss Link™ è un sistema di controllo wireless
programmabile per sistemi di riscaldamento in
edici residenziali (no a circa 300 m2).
L’unità di controllo centrale è composta dal dispositivo
Danfoss Link™ CC dotato di uno schermo touch screen
a colori, da cui è possibile controllare l’intero impianto.
Questa guida all’installazione contiene tutte le
informazioni sul Danfoss Link™ CC e su come iniziare.
Guida l’utente attraverso le raccomandazioni e le
considerazioni di cui tener conto quando si gestisce
un sistema wireless e descrive la congurazione del
sistema per un’installazione ecace e adabile.
Le singole istruzioni, fornite con i dispositivi di servizio e domotici, contengono informazioni sul collegamento del rispettivo dispositivo alla rete. Le
istruzioni specicano se il dispositivo è considerato un dispositivo di servizio
o un dispositivo domotico.
05/2015 VISGL90N Danfoss Heating Solutions
42
Guida all’installazione Danfoss Link™ CC
3. Istruzioni per l’installazione
La forza del segnale è suciente per la maggior parte delle applicazioni,
tuttavia, i segnali wireless vengono attenuati tra il Danfoss Link™ CC e
i dispositivi domotici e ciascun edicio ha ostacoli diversi.
Assicurare le migliori prestazioni tenendo in considerazione quanto segue
per la pianicazione e l’installazione.
• Devono esservi al massimo 30 m di spazio libero tra i dispositivi.
• I dispositivi ricevitori devono essere collocati sulla parete opposta o adiacente
al trasmettitore, se possibile.
• Tutte le parti metalliche nella struttura dell’edicio possono indebolire i
segnali wireless.
• Le pareti in cemento armato e i pavimenti indeboliscono notevolmente la forza
del segnale; tuttavia, quasi tutti i tipi di materiali di costruzione indeboliscono
in parte il segnale.
• Gli angoli risultanti dalla progettazione dell’edicio possono indebolire
i segnali wireless a causa di una distanza più lunga oppure possono mancare
di possibilità di riessione.
Nota!
Per avere una buona visione d’insieme dei dispositivi in ciascuna stanza e della
loro disposizione, Danfoss raccomanda di realizzare un piano di installazione
prima di iniziare con l’installazione vera e propria.
IT
Danfoss Heating Solutions VISGL90N 05/2015
43
Guida all’installazione Danfoss Link™ CC
3.1. Schema di installazione corretto
Assenza di ogget ti metallici tra l’unità Danfoss Link™ CC e altre unità
Danfoss wireless.
L’unità Danfoss Link™ CC deve essere installata in posizione quanto più
centrale possibile sulla pianta del pavimento (max. 30 m di spazio libero
tra i dispositivi)
Il segnale wireless attraversa le pareti nella distanza diagonale più corta
possibile.
Danfoss
Link™ RS
(dispositivo
domotico)
Oggetto
metallico
05/2015 VISGL90N Danfoss Heating Solutions
44
living connect®
(dispositivo
domotico)
Danfoss Link™ CC
living connect®
(dispositivo
domotico)
Danfoss
Link™ HC
(dispositivo
di servizio)
Guida all’installazione Danfoss Link™ CC
!
!
!
3.2. Schema di installazione non corretto
Oggetti metallici tra l’unità Danfoss Link™ CC e altre unità Danfoss wireless.
Installazione decentrata dell’unità Danfoss Link™ CC.
Attraversamento diagonale delle pareti.
Danfoss
Link™ HC
Danfoss Link™ RS
(dispositivo
domotico)
living connect®
(dispositivo
domotico)
(dispositivo
di servizio)
IT
Oggetto
metallico
Danfoss Heating Solutions VISGL90N 05/2015
!
living connect®
(dispositivo
domotico)
!
!
Danfoss Link™ CC
45
Guida all’installazione Danfoss Link™ CC
3.3. Come e quando usare i ripetitori
Qual è lo scopo di un ripetitore?
Un ripetitore raorza il segnale wireless quando non è possibile stabilire un
collegamento soddisfacente tra l’unità Danfoss Link™ CC e altre unità
Danfoss wireless.
Quando è necessario un ripetitore?
1. Completare l’installazione ed eettuare un test della rete (vedere la sezione
4.9). In caso di guasto di uno o più dispositivi, includere un’unità ripetitore
(CF-RU) nella rete tra l-unità Danfoss Link™ CC e i dispositivi malfunzionanti.
2. Eseguire altresì una pianicazione alternativa anticipata. Se si risponde con
“sì” a una o più delle seguenti domande, Danfoss raccomanda di includere
un’unità ripetitore all’inizio dell’installazione (vedere la sezione 3.4):
• Le pareti interne o la soletta tra i piani sono realizzate in cemento armato?
• La distanza tra l’unità Danfoss Link™ CC e l’ultimo dispositivo è superiore ai
20 m e il segnale deve attraversare più di 2 pareti massicce (in pietra
o in cemento)?
• La distanza tra l’unità Danfoss Link™ CC e l’ultimo dispositivo è superiore
ai 25 m e il segnale deve attraversare più di 2 pareti leggere (cartongesso/
legno)?
• La distanza è superiore a 30 m in linea di vista libera?
È possibile ordinare un ripetitore (CF-RU) presso Danfoss con il codice 088U0230.
Nota!
Si tratta di semplici istruzioni di massima, poiché i fattori che possono inuire sulla
comunicazione wireless sono molteplici.
05/2015 VISGL90N Danfoss Heating Solutions
46
Guida all’installazione Danfoss Link™ CC
3.4. Dove collocare i ripetitori
Planimetria, edicio a un piano
Parete in
cemento
^
^
21
Segnale forte
armato
Segnale
bloccato
Ripetitore
Danfoss Link™ CC
Segnale forte
^
IT
^
21
Danfoss Heating Solutions VISGL90N 05/2015
47
Guida all’installazione Danfoss Link™ CC
Vista in sezione - Edicio a più piani
1° piano
Ripetitore
Segnale forte
Piano terra
^
Segnale forte
^
21
Segnale bloccato
Danfoss Link™ CC
05/2015 VISGL90N Danfoss Heating Solutions
48
^
^
21
Guida all’installazione Danfoss Link™ CC
!
4. Installazione
L’unità Danfoss Link™ CC può
essere installata con un PSU
(alimentazione incassata nella
parete) o un NSU (alimentazione da rete).
Installazione dell’unità Danfoss Link™ CC con PSU
incassato nella parete
• Mantenere il PSU sopra la scatola da parete e tracciare i 4 fori
delle viti. Assicurarsi che la parte superiore sia a livello.
• Praticare i fori e inserirvi i tasselli di montaggio.
• Collegare il PSU sul lato posteriore, secondo lo schema
di collegamento.
• Montare il PSU con le 4 viti.
Installazione dell’unità Danfoss Link™ CC con l’NSU
• Tenere la piastra di montaggio sulla parete e tracciare
i 4 fori delle viti. Assicurarsi che la parte superiore sia a
livello.
• Praticare i fori e inserirvi i tasselli di montaggio.
• Montare la piastra di montaggio con le 4 viti.
Non montare ancora l’unità Danfoss Link™ CC.
• Collegare l’NSU a una presa elettrica.
Danfoss Heating Solutions VISGL90N 05/2015
installare
in stanze
da bagno
Non
Non esporre
l’unità alla
luce diretta
del sole
IT
140-170 cm
Altezza
di installazione
UP
PSU
UP
NSU
49
Guida all’installazione Danfoss Link™ CC
V
Imposta data e ora
4.1. Aggiunta di dispositivi al sistema
Quando si aggiungono dispositivi al sistema Danfoss Link™, la distanza tra l’unità
Danfoss Link™ CC e il dispositivo non deve superare 1,5 m. Per realizzare ciò,
l’unità di alimentazione a batteria (BSU) Danfoss Link™ viene oerta come uno
strumento di installazione.
1. Togliere il coperchio e aggiungere le batterie.
2. Riapplicare il coperchio e ssare il gruppo batterie BSU
Danfoss Link™ sulla parte posteriore dell’unità Danfoss
Link™ CC. Quando si è pronti per la messa in funzione,
portare l’interruttore situato sul BSU Danfoss Link™ in
posizione ON.
Ora l’unità Danfoss Link™ CC si attiva. Ciò richiede all’incirca
30 secondi.
01
BSU
Un gruppo batterie (BSU) può essere ordinato presso Danfoss con il codice
014G0262.
4.2. Collegamento dell’alimentazione, impostazione del paese,
della lingua e della data/ora
Seleziona la lingua
1
Scorri verso il basso per selezionare
Seleziona il Paese
2
Scorri verso il basso per selezionare
3
Imposta data e ora
x 10
+
-
1,5
AA
?
05/2015 VISGL90N Danfoss Heating Solutions
50
?
?
Guida all’installazione Danfoss Link™ CC
4.3. Avvio del menu di installazione
• Rimuovere il coperchio anteriore dell’unità Danfoss Link™
CC sollevandolo delicatamente, tirando in corrispondenza degli angoli del coperchio.
• Premere il pin SETUP per 3 secondi per accedere all’area
di servizio.
4.4. Montaggio dei dispositivi alimentati dalla rete
Accendere prima tutti i dispositivi alimentati dalla rete e tutti i
ripetitori che potrebbero essere
necessari.
Nota! Se viene usato Danfoss Link™ HC, collegare tutti gli attuatori (TWA)
prima di alimentare l’unità dalla rete. I relè ON/OFF sono visibili solo nel
menu dell’utente nale.
• Accoppiare i dispositivi all’unità Danfoss Link™ CC.
• Iniziare con il dispositivo più vicino al’unità e spostarsi
verso l’esterno.
IT
Danfoss Heating Solutions VISGL90N 05/2015
51
Guida all’installazione Danfoss Link™ CC
!
Opzioni di servizio
4.5. Aggiunta dei dispositivi di servizio
Aggiungere sempre per primi i ripetitori dedicati.
Danfoss Link™ CC supporta molti tipi diversi di dispositivi di servizio che
funzionano sia come semplici dispositivi ON/OFF per altre attrezzature elettriche, sia come ripetitori e controllori per sistemi idrotermici e altri sottosistemi.
Aggiungi dispositivo di servizio
3
Inizia registrazione
1
Stanze e dispositivi
Modica nome del dispositivo
Stanze e dispositivi
2
Aggiungi dispositivo di servizio
?
?
4
Immetti/modica nome
del dispositivo
?
05/2015 VISGL90N Danfoss Heating Solutions
52
?
Guida all’installazione Danfoss Link™ CC
Opzioni di servizio
Stanze e dispositivi
Modica nome del dispositivo
4.6. Montaggio dei dispositivi domotici alimentati a batteria
Creare stanze e aggiungere i dispositivi domotici alimentati a batteria alle
stanze assegnate. Ciò può essere
.fatto in un ordine qualsiasi.
^
^
^
^
4.7. Creazione di stanze
Danfoss consiglia di creare e aggiungere dispositivi a una stanza in un unico
passaggio e in seguito passare alla stanza successiva.
+-+
IT
-
1
Stanze e dispositivi
Consiglio! Qui
Danfoss Heating Solutions VISGL90N 05/2015
2
Aggiungi nuova stanza
?
ABC
è disponibile un elenco di nomi comuni di stanze.
?
3
Immetti/modica nome della stanza
?
53
Guida all’installazione Danfoss Link™ CC
Congura stanza
Dispositivi domotici
Aggiungi dispositivo
Dispositivi domotici
4.8. Aggiunta di dispositivi domotici
Un dispositivo domotico regola la temperatura nella stanza in cui è installato.
Tutti i dispositivi domotici devono essere congurati in funzione del piano
di installazione precedente al ne di assicurare il percorso del segnale.
1
Dispositivi domotici
?
2
Aggiungi un dispositivo
3
Inizia registrazione
?
Nota!
4
La congurazione è valida
Premere
L’unità Danfoss Link™ CC seleziona
automaticamente il principio di
regolazione in base ai tipi di dispositivi
nella stanza. Per cambiare il principio
di regolazione, vedere la sezione
?
05/2015 VISGL90N Danfoss Heating Solutions
54
5.2 Cambiare i parametri di controllo
del riscaldamento.
?
Guida all’installazione Danfoss Link™ CC
Opzioni di servizio
Stato e diagnosi
Stato della rete wireless
4.9. Esecuzione di un test della rete
Una volta terminata l’installazione, eettuare un test della rete per assicurare
che la comunicazione tra tutti i dispositivi aggiunti e l’unità Danfoss Link™ CC
sia stabile.
Nota! Non eettuare il test della rete prima che l’unità Danfoss Link™ CC venga mon-
tata nella sua posizione nale e assicurarsi che tutti i componenti living connect® non
siano nella modalità di montaggio. Vedere le istruzioni riguardanti living connect®.
1. Disinserire il gruppo batterie.
2. Fare scorrere l’unità Danfoss Link™ CC sulla piastra
di montaggio installata precedentemente.
3. L’unità ora verrà accesa.
4. Rimuovere il coperchio anteriore e premere il pin
SETUP per 3 secondi per accedere all’area di servizio.
Se non si è certi delle prestazioni della rete, si raccomanda di eettuare
un test della rete prima che l’installazione sia completata.
IT
1
Stato e diagnosi
Danfoss Heating Solutions VISGL90N 05/2015
2
Rete
?
?
3
Avvia test della rete
?
55
Guida all’installazione Danfoss Link™ CC
Alla ne del test della rete, l’unità Danfoss Link™ CC attende che tutti i dispositivi
alimentati a batteria si attivino e diano segnali. Attenersi alle istruzioni riportate
sullo schermo. Se il test della rete funziona agevolmente, non sarà necessaria
alcuna ulteriore interazione. Se il test della rete funziona lentamente, l’unità
Danfoss Link™ CC guida l’utente attraverso la procedura di ricerca e risoluzione
dei guasti e fornisce consigli utili per accelerare il processo.
4.10. Finalizzazione dell’installazione
Premere il pin SETUP per uscire dall’installazione.
10:15
05/2015 VISGL90N Danfoss Heating Solutions
56
?
Guida all’installazione Danfoss Link™ CC
Opzioni di servizio
Stanze e dispositivi
Gestisci stanze esistenti
Congura stanza
Dispositivi domotici
!
5. Modica di un impianto esistente
5.1. Aggiunta di dispositivi a una stanza esistente
Rimuovere il coperchio anteriore e premere il pin SETUP per 3 secondi
per accedere all’area di servizio.
IT
1
Stanze e dispositivi
2
Gestisci stanze esistenti
?
4
Dispositivi domotici
?
Continuare nché tutti i dispositivi nuovi non sono stati aggiunti
alla stanza desiderata.
Eettuare un test della rete dopo aver modicato l’installazione.
Danfoss Heating Solutions VISGL90N 05/2015
5
Aggiungi un dispositivo
3
Congura stanze esistenti
?
Aggiungi dispositivo domotico
6
?
?
Inizia registrazione
?
57
Guida all’installazione Danfoss Link™ CC
Opzioni di servizio
Stanze e dispositivi
Gestisci stanze esistenti
Congura stanza
5.2. Modica dei parametri di controllo del riscaldamento
Rimuovere il coperchio anteriore e premere il pin SETUP per 3 secondi per accedere all’area di servizio.
1
Stanze e dispositivi
?
4
Regolazione del riscaldamento
?
2
Gestisci stanze esistenti
Regolazione del riscaldamento
5
Scegli un'impostazione
3
Seleziona una stanza
?
?
• Metodo di previsione: attivando il metodo di previsione, il sistema predirà
automaticamente il tempo di accensione del riscaldamento necessario
per raggiungere la temperatura ambiente desiderata all’ora desiderata
(tutti i tipi di sistemi di riscaldamento).
• Temperatura massima del pavimento: l’impostazione predenita è 35 °C
(riscaldamento elettrico a pavimento).
• Tipo di regolazione: solo con sistemi di riscaldamento elettrici.
05/2015 VISGL90N Danfoss Heating Solutions
58
?
Guida all’installazione Danfoss Link™ CC
Nota! Usare il codice pin [0044] per passare tra i seguenti tipi di regolazione:
Sensore ambiente (regola solamente tramite la temperatura ambiente):
se è installata solo l’unità Danfoss Link™ RS (riscaldamento a pavimento idronico)
o l’unità Danfoss Link™ RS + Danfoss Link™ FT (riscaldamento elettrico).
Sensore di supercie (esegue la regolazione solo tramite la temperatura
del pavimento): se è installata solo l’unità Danfoss Link™ FT/S.
Combinazione ambiente/pavimento (assicura la temperatura min. del pavimento e regola la temperatura ambiente in parallelo): se è installata
l’unità Danfoss Link™ RS + Danfoss Link™ FT/S.
Nel caso di riscaldamento idronico del pavimento, vericare se una determinata
temperatura max. del pavimento è compatibile con le indicazioni del produttore
del pavimento. Ciò può essere assicurato installando una unità di miscelazione
con controllo termostatico
IT
Danfoss Heating Solutions VISGL90N 05/2015
59
Guida all’installazione Danfoss Link™ CC
^
5.3. Rimozione di un dispositivo domotico o di servizio dalla rete
I dispositivi possono essere rimossi dalla rete premendo e tenendo premuto un
pulsante mentre si inserisce/disinserisce l’alimentazione (vedere le illustrazioni).
Premere il pulsante per circa 5 secondi dopo aver ricollegato l’alimentazione.
^
living connect® Danfoss Link™ PR CF-RU
^
^
Danfoss Link™ RS Danfoss Link™ HC Danfoss Link™ BR
SU
N
NL
Danfoss Link™ HR Danfoss CCM/DCM/DLG Danfoss Link™ FT/S
05/2015 VISGL90N Danfoss Heating Solutions
60
1
1. Per rimuovere
il dispositivo
2
2. Per lo
spegnimento
Guida all’installazione Danfoss Link™ CC
Opzioni di servizio
Stanze e dispositivi
Gestisci dispositivi
Rimuovi dispositivi
Metodo alternativo per la rimozione di un dispositivo difettoso o mancante
(solo se/quando il metodo precedente non è possibile): Rimuovere il coperchio
anteriore e premere il pin SETUP per 3 secondi per accedere all’area di servizio.
1
Stanze e dispositivi
?
2
Gestisci dispositivi
3
Rimuovi qualsiasi
?
4
Cancella dispositivo inattivo
?
Per sostituire un dispositivo mantenendone tutte le impostazioni, usare la
funzione Sostituisci qualsiasi dispositivo e seguire le istruzioni indicate sullo
schermo. Usando questa funzione, tutte le impostazioni per quel particolare
dispositivo vengono trasferite alla nuova unità.
Danfoss Heating Solutions VISGL90N 05/2015
IT
?
61
Guida all’installazione Danfoss Link™ CC
!
5.4. Reimpostazione di fabbrica dell’unità Danfoss Link™ CC
L’unità Danfoss Link™ CC può essere ripor tata alle impostazioni
di fabbrica quando tut ti i dispositivi vengono rimossi dalla rete.
Rimuovere il coperchio anteriore e premere e tenere premuto il pulsante di
reset sul lato destro dell’unità Danfoss Link™ CC nché il controllore non
emette un segnale acustico. Ora tutte le stanze sono state cancellate e sono
state ripristinate le impostazioni di fabbrica dell’unità Danfoss Link™ CC.
05/2015 VISGL90N Danfoss Heating Solutions
62
Guida all’installazione Danfoss Link™ CC
Controllo domotico
Personalizza sistema
Wi-Fi e applicazioni
6. Collegamento Wi-Fi e all’applicazione
6.1. Wi- Fi
Una volta terminato il test della rete, l’unità Danfoss Link™ CC è pronta
per essere collegata a una rete Wi-Fi.
IT
1
Impostazioni
?
2
Wi-Fi e applicazioni
?
1. Premere .
2. Selezionare la rete Wi-Fi e immettere la password.
3. Selezionare o deselezionare l’aggiornamento automatico del software.
4. Premere .
Danfoss Heating Solutions VISGL90N 05/2015
3
On
?
63
Guida all’installazione Danfoss Link™ CC
Controllo domotico
Personalizza sistema
Wi-Fi e applicazioni
Opzioni dell'applicazione
Aggiungi applicazione
6.2. Collegamento all’applicazione
Quando l’unità Danfoss Link™ CC è collegata alla rete Wi-Fi con accesso Internet,
può essere collegata a uno smart device mediante l’app Danfoss Link. L’app è
disponibile su Google Play e su App Store.
1
Impostazioni
?
4
Aggiungi applicazione
?
Attenersi alle istruzioni riportate sullo schermo.
05/2015 VISGL90N Danfoss Heating Solutions
64
2
Wi-Fi e applicazioni
5
Collega applicazione
3
Opzioni dell'applicazione
?
?
?
Guida all’installazione Danfoss Link™ CC
Controllo domotico
Personalizza sistema
Wi-Fi e applicazioni
Opzioni dell'applicazione
Rimuovi applicazione
Rimuovi applicazione
6.3. Modica dei dispositivi collegati
I dispositivi collegati devono essere rimossi dal sistema senza la resettare
le impostazioni remote.
1
2
3
IT
Impostazioni
4
Rimuovi applicazione
Danfoss Heating Solutions VISGL90N 05/2015
Wi-Fi e applicazioni
?
?
5
Rimuovi selezionate
?
?
Opzioni dell'applicazione
6
0
Rimuovi tutte
?
?
65
Guida all’installazione Danfoss Link™ CC
Controllo domotico
Personalizza sistema
Wi-Fi e applicazioni
7. Aggiornamento della versione del software
Il software Danfoss Link™ può essere aggiornato. Le nuove versioni del software
vengono pubblicate su www.link.danfoss.com.
Aggiornamento automatico del software:
Se si è attivato il Wi-Fi e si è selezionato l’aggiornamento automatico
del software, Danfoss Link™ verrà aggiornato automaticamente all’ultima
versione disponibile.
Aggiornamento manuale del software:
Scaricare l’aggiornamento del software su una chiavetta USB e inserire
la chiavetta USB nell’apposita porta.
1
Impostazioni
05/2015 VISGL90N Danfoss Heating Solutions
66
?
2
Wi-Fi e applicazioni
3
Opzioni dell'applicazione
?
?
Guida all’installazione Danfoss Link™ CC
!
Avvio
Controllo domotico
Opzioni dell'applicazione
4
Aggiornamento software
8. Avvisi
Danfoss Heating Solutions VISGL90N 05/2015
?
Se si verica un avviso o un allarme, sulla schermata di standby verrà
visualizzata un’icona di av viso gialla. Seguire la procedura per trovare
maggiori informazioni.
!
1
Controllo domotico
2
Allarmi
? ?
IT
?
67
Guida all’installazione Danfoss Link™ CC
8.1. Icone di avviso
I dispositivi collegati devono essere rimossi dal sistema senza la resettare
le impostazioni remote.
Avviso batteria
Livello critico batteria
Livello basso batteria Funzionamento manuale
Limite di temperatura
min. del pavimento
Antimanomissione/
restrizioni abilitate
Il dispositivo
non risponde
Troppi dispositivi
inattivi
Riscaldamento
disattivato
in una stanza
05/2015 VISGL90N Danfoss Heating Solutions
68
Icona per temperatura
del pavimento
Icona per temperatura
ambiente
Icona per valvole
termostatiche
Guida all’installazione Danfoss Link™ CC
9. Speciche tecniche e certicazioni
Danfoss Link™ CC
Tensione operativa 15 VCC ±10%
Consumo di corrente in standby Max. 2 W
Schermo TFT touch screen a colori da 3,5”
Temperatura ambiente Da -10 a +40 °C
Temperatura di immagazzinaggio Da -20 a +65 °C
Temperatura pressione sfera 75 °C
Grado d’inquinamento 2 (uso domestico)
Frequenza di trasmissione 868,42 MHz
Portata di trasmissione in edici normali Fino a 30 m
Wi-Fi 802,11b, g o n (2,4 GHz)
Numero max. di ripetitori in una catena 3
Potenza di trasmissione Max. 1 mw
Classe software A
Classe IP 21
Dimensioni 125 mm × 107 mm × 25 mm
Peso 180 g
Danfoss Heating Solutions VISGL90N 05/2015
IT
69
Guida all’installazione Danfoss Link™ CC
PSU Danfoss Link™ (incassato nella parete)
Tensione operativa 100–250 VCA, 50/60 Hz
Fusibile di protezione consigliato Max. 16 A
Tensione di uscita 15 VCC ±10%
Consumo di corrente in standby Max. 0,15 W
Carico max. 10 W
Speciche dei cavi Consigliati 1,5 mm2, max. 2 x 2,5 mm
Danfoss Link™ NSU (adattatore di rete)
Tensione operativa 100–240 VCA, 50/60 Hz
Fusibile di protezione consigliato Max. 16 A
Tensione di uscita 15 VCC ±10%
Consumo di corrente in standby Max. 0,3 W
Carico max. 7 W
Lunghezza del cavo 2,5 m
05/2015 VIS GL90N Danfoss Heating Solutions
70
2
Guida all’installazione Danfoss Link™ CC
Danfoss Link™ BSU (unità di alimentazione a batteria)
Tensione di uscita 15 VCC ±10%
Numero di batterie 10 x AA (non incluse)
L’unità Danfoss Link™ CC è testata per soddisfare i requisiti di sicurezza
ed EMC come specicato in EN60730-1 ed EN60730-2-9.
IT
Danfoss Heating Solutions VISGL90N 05/2015
71
Guida all’installazione Danfoss Link™ CC
10. Istruzioni sullo smaltimento
05/2015 VIS GL90N Danfoss Heating Solutions
72
Danfoss A/S
Heating Solutions
Haarupvaenget 11
8600 Sil keborg
Denmark
Phone: +45 748 8 8000
Fax: +45 7488 8100
Email: heating.solutions@danfoss.com
www.heating.danfoss.com
VISGL90N
088N309 0 | 06.2015 | Version 00
Loading...
