Uzstādīšanas rokasgrāmata
Danfoss Link™ CC Central Controller
www.danfoss.com
Uzstādīšanas rokasgrāmata Danfoss Link™ CC
Danfoss Heating Solutions VISGL90N 05/2015
LV
Saturs
1. Uzstādīšanas īsā rokasgrāmata ............................................................. 14 3
2. Ievads ........................................................................................................ 144
3. Uzstādīšanas norādes ............................................................................. 145
3.1. Pareiza uzstādīšana .............................................................................................. 14 6
3.2. Nepareizas uzstādīšanas plāns ........................................................................ 147
3.3. Kā un kad izmantot signāla pastiprināšanas ierīci ................................... 148
3.4. Kur uzstādīt signāla pastiprināšanas ierīces ............................................... 149
4. Uzstādīšana ...............................................................................................151
4.1. Ierīču pievienošana sistēmai ............................................................................ 152
4.2. Barošanas pieslēgšana, valsts, valodas un datuma/laika iestatīšana 152
4.3. Uzstādīšanas izvēlnes palaišana ..................................................................... 153
4.4. Ar elektrotīkla enerģiju darbināmo ierīču montāža ................................ 153
4.5. Servisa ierīču pievienošana ............................................................................... 154
4.6. Ar akumulatoru darbināmo ierīču montāža ............................................... 155
4.7. Telpu izveidošana ................................................................................................. 155
4.8. Telpas ierīču pievienošana ................................................................................ 156
4.9. Tīkla pārbaudes veikšana .................................................................................. 157
4.10 . Uzstādīšanas pabeigšana .................................................................................. 158
141
Uzstādīšanas rokasgrāmata Danfoss Link™ CC
05/2015 VISGL90N Danfoss Heating Solutions
5. Esoša uzstādījuma pārveidošana .......................................................... 159
5.1. Ierīču pievienošana esošai telpai .................................................................... 159
5.2. Siltuma regulēšanas parametru maiņa ........................................................ 160
5.3. Telpas vai servisa ierīces noņemšana no tīkla ............................................ 162
5.4. Danfoss Link ™ CC rūpnīcas iestatījumu atjaunošana ............................. 164
6. Wi-Fi un lietotnes savienojums.............................................................. 165
6.1. Savienot ar Wi-Fi ................................................................................................... 165
6.2. Savienot lietotni .................................................................................................... 166
6.3. Rediģēt pievienotās ierīces ............................................................................... 167
7. Programmatūras versijas atjaunināšana ............................................. 168
8. Brīdinājumi .............................................................................................. 169
8.1. Trauksmes ikonas .................................................................................................. 170
9. Tehniskās specikācijas un apstiprinājumi ..........................................171
10. Likvidēšanas instrukcijas ........................................................................174
142
Uzstādīšanas rokasgrāmata Danfoss Link™ CC
Danfoss Heating Solutions VISGL90N 05/2015
LV
^
“Labi”

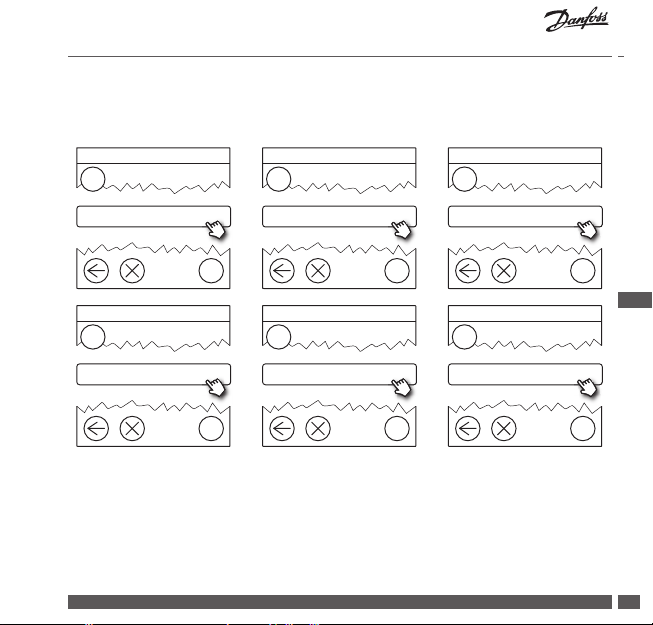

1. Uzstādīšanas īsā rokasgrāmata
1. 2.
^
Vispirms uzstādiet visas elektrotīkla
barošanas ierīces un pievienojiet
tīklam.
3.
Kad Danfoss Link™ CC ierīce ir
uzstādīta paredzētajā vietā,
Izveidojiet telpas un citu pēc
citas pievienojiet ar akumulatoru
darbināmās ierīces.
4.
Information
Atlociet
un uzstā-
diet gala
Manual
Updates
pozīcijā
www.link.danfoss.com
Novietojiet kronšteinu uz Danfoss
Link™ CC.
pārbaudiet tīklu.
Padomi!
• Taustiņu ? drīkst nospiest jebkurā instalācijas procedūras brīdī.
• Pirms instalācijas pārbaudiet, vai vietnē www.link.danfoss.com nav pieejama
jaunāka programmatūras versija. Skatiet 7.nodaļu: Programmatūras
versijas atjaunināšana.
^
+-+
^
Welcome
Wilkommen
Velkommen
Välkommen
Powitanie
Bienvenue
www.link.danfoss.com
-
Welkom
Bienvenido
Vitán
Teretulnud
Gaidīts
Tervetuloa
Information
Manual
Updates
143
Uzstādīšanas rokasgrāmata Danfoss Link™ CC
05/2015 VISGL90N Danfoss Heating Solutions
!
2. Ievads
Danfoss Link™ ir programmējama bezvadu vadības sistēma apkures sistēmām dzīvojamās ēkās (līdz aptuveni
15.jūlijs
10:15 AM
Atsevišķas instrukcijas, kas pievienotas servisa un telpas ierīcēm, iekļauj
informāciju par at tiecīgo ierīču saslēgšanu tīklā. Instrukcijās ir norādīts,
vai attiecīgā ierīce ir servisa vai telpas ierīce.
144
300 m2).
Centrālais regulators sastāv no Danfoss Link™ CC pults,
kas ir aprīkota ar krāsainu skrārienjutīgu ekrānu un ar
kuru var regulēt visu sistēmu.
Šajā uzstādīšanas pamācībā ir sniegta visa informācija
par Danfoss Link™ CC un sistēmas lietošanas sākšanu.
Pamācība iekļauj padomus un norādes, kas jāņem vērā,
strādājot ar bezvadu sistēmu, kā arī apraksta sistēmas
kongurāciju, nodrošinot vienkāršu un pareizu sistēmas sagatavošanu darbam.
Uzstādīšanas rokasgrāmata Danfoss Link™ CC
Danfoss Heating Solutions VISGL90N 05/2015
LV
3. Uzstādīšanas norādes
Signāla stiprums ir piemērots vairumam pielietojumu, tomēr ņemiet vērā, ka
bezvadu signāli, palielinoties attālumam no Danfoss Link™ CC pults līdz telpas
ierīcēm, kā arī saduroties ar ēkā esošajiem šķēršļiem, vājinās.
Lai nodrošinātu vislabāko sistēmas darbību, plānošanas un instalācijas laikā
ņemiet vērā turpmāk minēto:
• maksimālais attālums starp ierīcēm ir 30 m;
• uztveršanas ierīces attiecībā pret raidītāju ir jānovieto uz pretējās vai
blakus sienas;
• visas metāliskās daļas ēkas konstrukcijā var vājināt bezvadu signālus;
• lai gan gandrīz visa veida būvniecības materiāli vājina bezvadu signālus,
tomēr dzelzsbetona sienas un grīdas bezvadu signālus vājina īpaši efektīvi;
• bezvadu signālus var vājināt arī ēkas stūri, kas palielina attālumu starp ierīcēm
vai traucē signāla atstarošanos.
Piezīme!
Lai nodrošinātu labu pārskatu par katrā telpā uzstādītajām ierīcēm, Danfoss iesaka
pirms faktiskās uzstādīšanas izveidot uzstādīšanas plānu.
145
Uzstādīšanas rokasgrāmata Danfoss Link™ CC
05/2015 VISGL90N Danfoss Heating Solutions
3.1. Pareiza uzstādīšana
Starp Danfoss Link™ CC pulti un citām Danfoss bez vadu ierīcēm nav
metāla objektu.
Danfoss Link™ CC ierīce ir uzstādīta centrā, un maksimālais attālums
starp ierīcēm ir 30 m.
Bezvadu signāls caur sienām tiek raidīts pa īsāko diagonālo ceļu.
Danfoss
Link™ RS
(Telpas ierīce)
Metāla
objekts
146
living connect®
(Telpas ierīce)
Danfoss Link™ CC
living connect®
(Telpas ierīce)
Danfoss
Link™ HC
(servisa ierīce)
Uzstādīšanas rokasgrāmata Danfoss Link™ CC
Danfoss Heating Solutions VISGL90N 05/2015
LV
!
!
!
3.2. Nepareizas uzstādīšanas plāns
Starp Danfoss Link CC™ un citām Danfoss bezvadu ierīcēm ir metāla objekti.
Danfoss Link™ CC ierīce nav uzstādīta centrā.
Signāls pa diagonāli šķērso sienas.
Danfoss
Danfoss Link™ RS
(Telpas ierīce)
living connect®
(Telpas ierīce)
Link™ HC
(servisa ierīce)
Metāla
objekts
!
living connect®
(Telpas ierīce)
!
Danfoss Link™ CC
!
147
Uzstādīšanas rokasgrāmata Danfoss Link™ CC
05/2015 VISGL90N Danfoss Heating Solutions
3.3. Kā un kad izmantot signāla pastiprināšanas ierīci
Kāds ir signāla pastiprināšanas ierīces uzdevums?
Signāla pastiprināšanas ierīce pastiprina bezvadu signālu, kad starp Danfoss
Link™ CC un citām Danfoss bezvadu ierīcēm nevar izveidot apmierinošu
savienojumu.
Kad ir nepieciešama signāla pastiprināšanas ierīce?
1. Pabeidziet instalāciju un pārbaudiet tīklu (skatiet 4.9). Ja viena vai vairākas ierīces nedarbojas, ieslēdziet tīklā starp Danfoss Link™ CC un attiecīgajām ierīcēm
signāla pastiprināšanas ierīci (CF-RU).
2. Jūs varat signāla pastiprināšanas ierīci iekļaut arī instalācijas plānā. Ja uz kādu
no tālāk minētajiem jautājumiem atbildat “jā”, Danfoss iesaka uzstādījuma
plānā iekļaut signāla pastiprināšanas ierīci (skatiet 3.4).
• Vai iekšējās sienas vai grīdas starp ierīcēm ir izgatavotas no dzelzsbetona?
• Vai attālums starp Danfoss Link™ CC un tālāko ierīci pārsniedz 20 m, un
signāls šķērso vismaz divas biezas sienas (akmens vai betona)?
• Vai attālums starp Danfoss Link™ CC un tālāko ierīci pārsniedz 25 m, un
signāls šķērso vismaz divas plānas sienas (ģipša/koka)?
• Vai tiešais attālums līdz ierīcei pārsniedz 30 m?
Signāla pastiprināšanas ierīci (CF-RU) var pasūtīt no Danfoss (kods: 088U0230).
Piezīme!
Šīs ir tikai norādes, jo bezvadu sakarus ietekmē daudzi un dažādi faktori.
148
Uzstādīšanas rokasgrāmata Danfoss Link™ CC
Danfoss Heating Solutions VISGL90N 05/2015
LV
3.4. Kur uzstādīt signāla pastiprināšanas ierīces
Vienstāva ēkas plānojums
Dzelzbetona
siena
^
^
21
Signāls
bloķēts
Stiprs signāls
Signāla
pastiprināšanas ierīce
Danfoss Link™ CC
Stiprs signāls
^
^
21
149
Uzstādīšanas rokasgrāmata Danfoss Link™ CC
05/2015 VISGL90N Danfoss Heating Solutions
Daudzstāvu ēkas šķērsgriezums
Otrais stāvs
Signāla pastiprināšanas ierīce
^
Stiprs signāls
Pirmais stāvs
^
Stiprs signāls
^
21
Signāls bloķēts
Danfoss Link™ CC
150
^
21
Uzstādīšanas rokasgrāmata Danfoss Link™ CC
Danfoss Heating Solutions VISGL90N 05/2015
LV
!

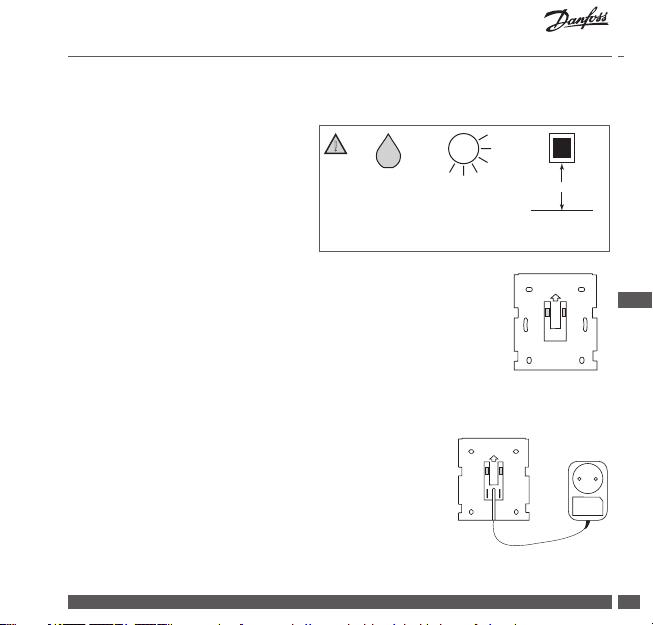

4. Uzstādīšana
Danfoss Link™ CC var uzstādīt ar
PSU (sienas barošanas avotu) vai
NSU (tīkla barošanas avotu).
Danfoss Link™ CC uzstādīšana ar sienas PSU
• Turiet PSU virs sienas kārbas un atzīmējiet 4 skrūvju caurumus.
Pārliecinieties, vai augšmala ir horizontālā līmenī.
• Izurbiet caurumus un ievietojiet armatūras ieliktņus.
• Pievienojiet PSU saskaņā ar savienojuma diagrammu tā
aizmugurē.
• Piemontējiet PSU ar 4 skrūvēm.
Danfoss Link™ CC uzstādīšana ar NSU
• Turiet montāžas plati pie sienas un atzīmējiet 4 skrūvju
caurumus. Pārliecinieties, vai augšmala ir horizontālā
līmenī.
• Izurbiet caurumus un ievietojiet armatūras ieliktņus.
• Piemontējiet montāžas plati ar 4 skrūvēm.
Vēl nepiemontējiet Danfoss Link™ CC!
• Pievienojiet NSU pie strāvas kontaktrozetes.
Neuz-
stādīt
vannas
istabās
Nedrīkst
pakļaut tiešu
saules staru
iedarbībai
UP
140-170 cm
Uzstādīšanas
augstums
UP
PSU
NSU
151
Uzstādīšanas rokasgrāmata Danfoss Link™ CC
05/2015 VISGL90N Danfoss Heating Solutions
V
Izvēlieties valodu
Izvēlieties valsti
Iestatiet datumu un laiku

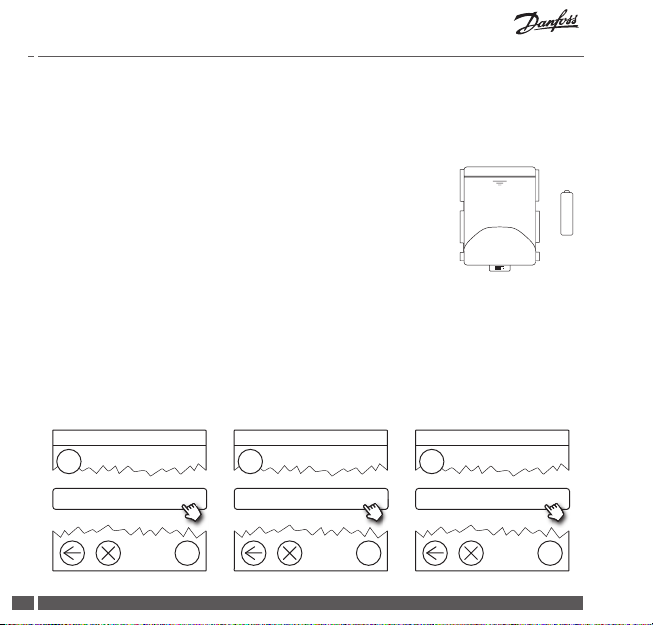

4.1. Ierīču pievienošana sistēmai
Pievienojot Danfoss Link™ sistēmai ierīces, attālums starp Danfoss Link™ CC un
ierīci nedrīkst pārsniegt 1,5 m. Lai to ievērotu, kā uzstādīšanas rīks tiek piedāvāta
Danfoss Link™ akumulatora barošanas ierīce (BSU).
1. Noņemiet vāku un ievietojiet akumulatorus.
2. Uzbīdiet vāku atpakaļ un pievienojiet Danfoss Link™ BSU
akumulatoru komplektu Danfoss Link™ CC aizmugurē. Kad
esat gatavs ierīci nodot ekspluatācijā, pārslēdziet slēdzi,
kas atrodas uz Danfoss Link BSU, pozīcijā ON (ieslēgts).
Danfoss Link™ CC tagad ieslēgsies. Ieslēgšanās procedūra
ilgs apmēram 30 sekundes.
PSU (bāzes stacija)
+
x 10
-
1,5
AA
01
Akumulatoru komplektu (BSU) var pasūtīt no Danfoss (kods 014G0262).
4.2. Barošanas pieslēgšana, valsts, valodas
un datuma/laika iestatīšana
1
Lai izvēlētos, ritiniet lejup
?
152
2
Lai izvēlētos, ritiniet lejup
?
3
Iestatiet datumu un laiku
?
Uzstādīšanas rokasgrāmata Danfoss Link™ CC
Danfoss Heating Solutions VISGL90N 05/2015
LV
4.3. Uzstādīšanas izvēlnes palaišana
• Noņemiet Danfoss Link™ CC priekšējo paneli,
uzmanīgi nobīdot (turiet tuvu pie paneļa malām).
• Lai ieietu servisa apgabalā, uz 3 sekundēm
nospiediet pogu IE STATĪT.
4.4. Ar elektrotīkla enerģiju darbināmo ierīču montāža
Ieslēdziet visas ar elektrotīkla
enerģiju darbināmās ierīces un
nepieciešamās signāla pastiprināšanas ierīces.
Piezīme! Ja izmantojat Danfoss Link™ HC, pieslēdziet visus termoaktuatorus(TWA)
pirms ierīces ieslēgšanas. Ieslēgšanas/izslēgšanas releji redzami tikai gala lietotāja
izvēlnē.
• Saslēdziet ierīces pārī ar Danfoss Link™ CC.
• Sāciet ar ierīci, kas atrodas vistuvāk Danfoss Link™ CC,
un turpiniet ar tālāk uzstādītajām.
153
Uzstādīšanas rokasgrāmata Danfoss Link™ CC
05/2015 VISGL90N Danfoss Heating Solutions
!
Servisa opcijas
Telpas un ierīces
Pievienot servisa ierīci
4.5. Servisa ierīču pievienošana
Vispirms pievienojiet attiecīgās signāla pastiprināšanas ierīces!
Danfoss Link™ CC atbalsta daudzus un dažādus servisa ierīču veidus, kas darbojas
kā vienkāršas citu elektrisko iekārtu ieslēgšanas/izslēgšanas ierīces, signāla pastiprināšanas ierīces un ūdens apkures sistēmu un citu apakšsistēmu kontrolleri.
1
Telpas un ierīces
?
Rediģēt ierīces nosaukumu
2
Pievienot servisa ierīci
3
Sākt reģistrāciju
?
4
Ievadiet/rediģējiet ierīces
nosaukumu
?
154
?
Uzstādīšanas rokasgrāmata Danfoss Link™ CC
Danfoss Heating Solutions VISGL90N 05/2015
LV
Servisa opcijas
Telpas un ierīces
4.6. Ar akumulatora enerģiju darbināmo ierīču montāža
Izveidojiet telpas un pievienojiet
telpām ar akumulatoru enerģiju
darbināmās ierīces. Šo procedūru
var veikt jebkurā secībā.
^
^
^
^
+-+
4.7. Telpu izveidošana
Danfoss iesaka vienā solī izveidot un pievienot ierīci(-es) tikai vienai telpai, bet
pēc tam pāriet pie nākamās telpas.
nosaukumu
1
Telpas un ierīces
2
Pievienot jaunu telpu
Rediģēt ierīces nosaukumu
3
Ievadiet/rediģējiet telpas
-
?
Padoms! Standarta telpu nosaukumi ir pieejami šeit
?
ABC
.
?
155
Uzstādīšanas rokasgrāmata Danfoss Link™ CC
05/2015 VISGL90N Danfoss Heating Solutions
Kongurēt telpu
Telpas ierīces
Pievienot telpas ierīci
Telpas ierīces
4.8. Telpas ierīču pievienošana
Telpas ierīce regulē temperatūru telpā, kurā tā ir uzstādīta. Visas telpas ierīces
ir jākongurē saskaņā ar iepriekšējo uzstādījuma plānu, lai nodrošinātu
signāla ceļu.
1
Telpas ierīces
?
4
Kongurācija ir atļauta
2
Pievienot ierīci
Nospiediet
3
Sākt reģistrāciju
?
Piezīme!
Danfoss Link™ CC automātiski izvēlas
regulēšanas principu saskaņā ar ierīču
veidiem telpā. Regulēšanas principa
maiņai skatiet sadaļu 5. 2. Apkures
?
156
regulēšanas parametru maiņa.
?
Uzstādīšanas rokasgrāmata Danfoss Link™ CC
Danfoss Heating Solutions VISGL90N 05/2015
LV
Servisa opcijas
Statuss un diagnostika
Bezvadu tīkla statuss
4.9. Tīkla pārbaudes veikšana
Pēc instalācijas pabeigšanas jāveic tīkla pārbaude, lai pārliecinātos, ka sakari
starp visām pievienotajām ierīcēm un Danfoss Link CC ir stabili.
Piezīme! Neveiciet tīkla pārbaudi, pirms Danfoss Link™ CC ierīce nav uzstādīta
gala pozīcijā, un pārliecinieties, vai neviens “living connect” termostats nav ieslēgts
montāžas režīmā (skatiet instrukcijas pēc “living connect” sadaļas).
1. Izslēdziet akumulatora bloku.
2. Uzbīdiet Danfoss Link™ CC uz iepriekš uzstādītas
montāžas plates.
3. Danfoss Link™ CC ieslēgsies.
4. Lai atvērtu servisa izvēlni, noņemiet priekšējo paneli
un pogu SETUP paturiet nospiestu 3 sekundes.
Ja ir šaubas par tīkla veiktspēju, pirms instalācijas pabeigšanas ieteicams veikt
tīkla pārbaudi.
1
Statuss un diagnostika
?
2
Tīkls
3
Sākt tīkla pārbaudi
?
?
157
Uzstādīšanas rokasgrāmata Danfoss Link™ CC
05/2015 VISGL90N Danfoss Heating Solutions
Tīkla pārbaudes beigās Danfoss Link CC gaida, kamēr visas ar akumulatoru
darbinātās ierīces ieslēdzas un sniedz pārskatu. Sekojiet ekrānā redzamajām
instrukcijām. Ja tīkla pārbaude norit veiksmīgi, papildu darbības nav jāveic.
Ja tīkla pārbaude norit lēnām, Danfoss Link™ CC nodrošina traucējummeklēšanu
un noderīgus padomus, kā procesu paātrināt.
4.10. Uzstādījuma pabeigšana
Lai pabeigtu uzstādīšanu, nospiediet pogu SETUP.
10:15
158
?
Uzstādīšanas rokasgrāmata Danfoss Link™ CC
Danfoss Heating Solutions VISGL90N 05/2015
LV
Servisa opcijas
Telpas un ierīces
Pārvaldīt esošās telpas
Kongurēt telpu
Telpas ierīces
Pievienot telpas ierīci
!

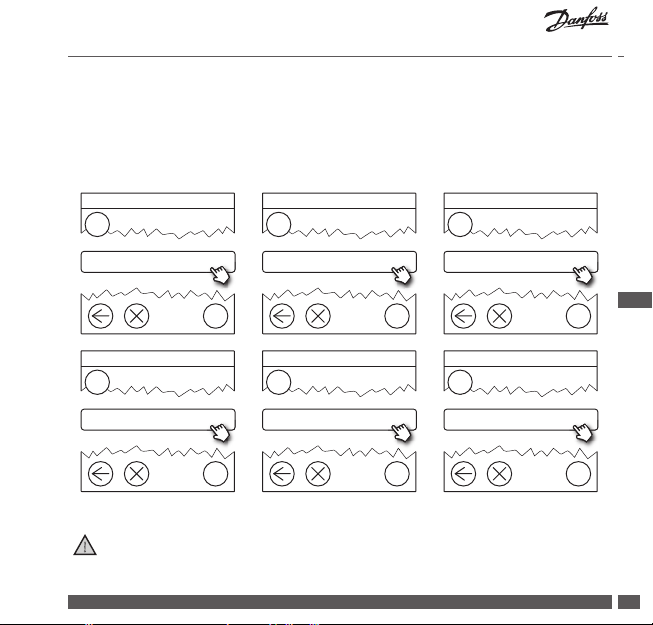

5. Esoša uzstādījuma pārveidošana
5.1. Ierīču pievienošana esošai telpai
Lai atvērtu servisa izvēlni, noņemiet priekšējo paneli un pogu I ESTATĪ T paturiet
nospiestu 3 sekundes.
1
Telpas un ierīces
4
Telpas ierīces
?
?
2
Pārvaldīt esošās telpas
5
Pievienot ierīci
3
Kongurēt esošās telpas
?
6
Sākt reģistrāciju
?
Turpiniet, līdz visas jaunās ierīces ir pievienotas vēlamajai telpai.
Pēc uzstādījuma modicēšanas veiciet tīkla pārbaudi.
?
?
159
Uzstādīšanas rokasgrāmata Danfoss Link™ CC
05/2015 VISGL90N Danfoss Heating Solutions
Servisa opcijas
Telpas un ierīces
Pārvaldīt esošās telpas
Kongurēt telpu
Siltuma regulēšana
5.2. Siltuma regulēšanas parametru maiņa
Lai atvērtu servisa izvēlni, noņemiet priekšējo paneli un pogu I ESTATĪ T paturiet
nospiestu 3 sekundes.
1
Telpas un ierīces
?
4
Siltuma regulēšana
?
2
Pārvaldīt esošās telpas
5
Izvēlieties iestatījumu
3
Atlasīt telpu
?
?
• Prognozēšanas metode: aktivējot prognozēšanas metodi, sistēma automātiski paredz apkures ieslēgšanas laiku, kas nepieciešams, lai vēlamo telpas
temperatūru sasniegtu vēlamā laikā (visi siltuma izstarotāju veidi).
• Maksimālā grīdas temperatūra: noklusējuma iestatījums ir 35°C (elektriskā
grīdas sildīšana).
• Regulēšanas veids: tikai lietojot kopā ar elektriskās apkures sistēmām.
160
?
Uzstādīšanas rokasgrāmata Danfoss Link™ CC
Danfoss Heating Solutions VISGL90N 05/2015
LV
Piezīme! Lai mainītu tālāk norādītos regulēšanas veidus, izmantojiet PIN kodu
[004 4].
Telpas sensors (regulē tikai telpas temperatūru) - ja ir uzstādīta Danfoss Link RS
sistēma (grīdas ūdens apkure) vai Danfoss Link RS + Danfoss Link™ FT sistēma
(elektriskā apkure).
Grīdas sensors (regulē tikai grīdas temperatūru) - ja ir uzstādīta Danfoss Link™
FT/S sistēma.
Kombinētā telpa/grīda (nodrošina minimālo grīdas temperatūru un vienlaicīgi
regulē telpas temperatūru) - ja uzstādīta Danfoss Link™ RS + Danfoss Link™ FT/S
sistēma.
Grīdas ūdens apkures gadījumā ņemiet vērā, ka grīdas ražotājs var būt noteicis
grīdas maksimālo temperatūru. To var nodrošināt, uzstādot sajaukšanās mezglu
ar termostata vadību.
161
Uzstādīšanas rokasgrāmata Danfoss Link™ CC
05/2015 VISGL90N Danfoss Heating Solutions
^
5.3. Telpas vai servisa ierīces noņemšana no tīkla
Ierīces var noņemt no tīkla, uz brīdi nospiežot pogu un vienlaikus ieslēdzot un
izslēdzot ierīci (skatiet attēlus). Pēc strāvas atkārtotas pieslēgšanas turiet pogu
nospiestu apmēram 5 sekundes.
^
living connect® Danfoss Link™ PR CF-RU
^
^
Danfoss Link™ RS Danfoss Link™ HC Danfoss Link™ BR
AUGŠA
N
NL
Danfoss Link™ HR Danfoss CCM/DCM/DLG Danfoss Link™ FT/S
162
1
1. Ierīces
noemšana
2
2. Izslēgšana
Uzstādīšanas rokasgrāmata Danfoss Link™ CC
Danfoss Heating Solutions VISGL90N 05/2015
LV
Servisa opcijas
Telpas un ierīces
Pārvaldīt ierīces
Noņemt ierīces
Dublēšanas metode bojātas vai pazaudētas ierīces noņemšanai (tikai tad,
ja iepriekš minētā darbība nav iespējama): Lai atvērtu servisa izvēlni, noņemiet
priekšējo paneli un pogu IESTATĪT paturiet nospiestu 3 sekundes.
1
Telpas un ierīces
?
2
Pārvaldīt ierīces
3
Noņemt jebkuru ierīci
?
4
Dzēst deaktivētu ierīci
?
Lai nomainītu ierīci, saglabājot tās iestatījumus, izmantojiet funkciju Nomainīt
jebkuru ierīci un rīkojieties saskaņā ar ekrānā redzamajām instrukcijām.
Šī funkcija ļauj pārsūtīt visus attiecīgās ierīces iestatījumus uz jauno ierīci.
?
163
Uzstādīšanas rokasgrāmata Danfoss Link™ CC
05/2015 VISGL90N Danfoss Heating Solutions
!
5.4. Danfoss Link ™ CC rūpnīcas iestatījumu atjaunošana
Danfoss Link™ CC var atjaunot rūpnīcas iestatījumus, kad visas ierīces ir
noņemtas no tīkla.
Noņemiet priekšējo paneli un paturiet nospiestu atiestatīšanas pogu Danfoss
Link™ CC labajā pusē, līdz atskan signāls. Visas telpas tagad ir dzēstas, un Danfoss
Link™ CC tiek atiestatīts uz rūpnīcas iestatījumiem.
164
Uzstādīšanas rokasgrāmata Danfoss Link™ CC
Danfoss Heating Solutions VISGL90N 05/2015
LV
Mājas vadība
Pielagot sistemu
Wi-Fi un lietotnes
6. Wi-Fi un lietotnes savienojums
6.1. Savienot ar Wi-Fi
Pēc tīkla pārbaudes veiksmīgas Danfoss Link™ CC ir gatavs savienošanai ar
Wi-Fi tīklu.
1
Iestatījumi
?
2
Wi-Fi un lietotnes
3
Ieslēgts
?
1. Nospiediet .
2. Atlasiet savu Wi-Fi tīklu un ievadiet Wi-Fi paroli.
3. Atlasiet automātisku programmatūras atjaunināšanu vai noņemiet tās atlasi.
4. Nospiediet .
?
165
Uzstādīšanas rokasgrāmata Danfoss Link™ CC
05/2015 VISGL90N Danfoss Heating Solutions
Mājas vadība
Pielagot sistemu
Wi-Fi un lietotnes
Lietotnes opcijas
Lietotnes pievienošana
6.2. Savienot lietotni
Kad Danfoss Link™ CC ir savienots ar Wi-Fi tīklu, kuram ir interneta piekļuve,
to var savienot ar kādu viedierīci, izmantojot Danfoss Link lietotni. Lietotne
ir pieejama Google Play un App Store.
1
Iestatījumi
?
4
Lietotnes pievienošana
?
Sekojiet ekrānā redzamajām instrukcijām.
166
2
Wi-Fi un lietotnes
5
Savienot lietotni
3
Lietotnes opcijas
?
?
?
Uzstādīšanas rokasgrāmata Danfoss Link™ CC
Danfoss Heating Solutions VISGL90N 05/2015
LV
Mājas vadība
Pielagot sistemu
Wi-Fi un lietotnes
Lietotnes opcijas
Noņemt lietotni
Noņemt lietotni

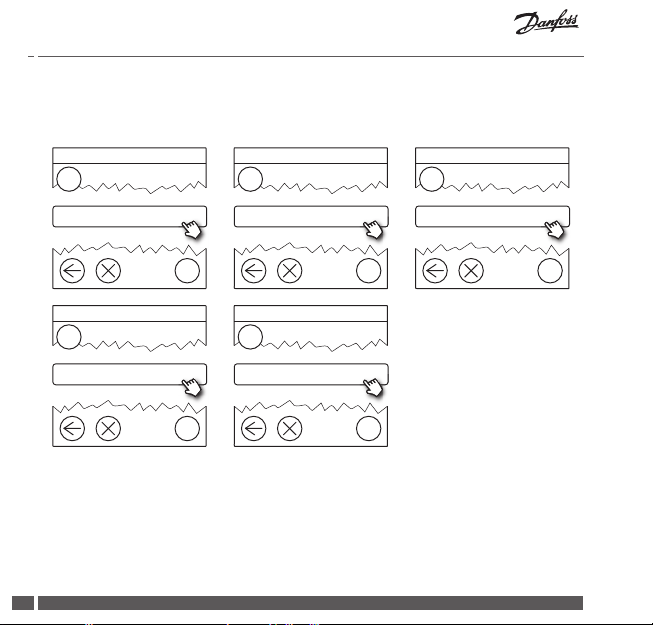

6.3. Rediģēt pievienotās ierīces
Pievienotās ierīces var noņemt no sistēmas, neveicot visu attālo iestatījumu
atiestatīšanu.
1
Iestatijumi
?
4
Noemt lietotni
?
2
Wi-Fi un lietotnes
5
Noemt atlasitas
3
Lietotnes opcijas
?
6
VAI
Noemt visas
?
?
?
167
Uzstādīšanas rokasgrāmata Danfoss Link™ CC
05/2015 VISGL90N Danfoss Heating Solutions
Mājas vadība
Pielagot sistemu
Wi-Fi un lietotnes
7. Programmatūras versijas atjaunināšana
Danfoss Link™ programmatūra ir atjaunināma. Jaunās programmatūras versijas
tiek publicētas vietnē www.link.danfoss.com.
Programmatūras automātiska atjaunināšana
Ja esat iespējojis Wi-Fi un atlasījis Programmatūras automātiskā atjaunināšana,
Danfoss Link™ automātiski veiks atjaunināšanu uz jaunāko programmatūras
versiju.
Programmatūras manuāla atjaunināšana
Lejupielādējiet programmatūras jauninājumu USB atmiņā un pieslēdziet to
USB portam.
1
Iestatijumi
168
?
2
Wi-Fi un lietotnes
3
Lietotnes opcijas
?
?
Uzstādīšanas rokasgrāmata Danfoss Link™ CC
Danfoss Heating Solutions VISGL90N 05/2015
LV
Lietotnes opcijas
!
Sākt
Mājas vadība
4
Programmatūras atjauninājums
?
8. Brīdinājumi
Brīdinājuma vai trauksmes gadījumā gaidstāves ekrānā ir redzama dzeltena
trauksmes ikona. Lai iegūtu papildinformāciju, rīkojieties saskaņā ar darbību
aprakstu.
!
? ?
1
Mājas vadība
2
Trauksmes
?
169
Uzstādīšanas rokasgrāmata Danfoss Link™ CC
05/2015 VISGL90N Danfoss Heating Solutions
8.1. Trauksmes ikonas
Pievienotās ierīces var noņemt no sistēmas, neveicot visu attālo iestatījumu
atiestatīšanu.
Akumulatora
brīdinājums
Akumulators gandrīz
izlādējies
Zems akumulatora
uzlādes līmenis
Ierīce nereaģē Grīdas temperatūras ikona
Minimālās grīdas
temperatūras robeža
Aktivizēts nodrošinājums/
ierobežojumi
Manuāla lietošana
Pārāk daudz
deaktivizētu ierīču
Apkure telpā ir
izslēgta
170
Telpas temperatūras ikona
TRV ikona
Uzstādīšanas rokasgrāmata Danfoss Link™ CC
Danfoss Heating Solutions VISGL90N 05/2015
LV
9. Tehniskās specikācijas un apstiprinājumi
Danfoss Link™ CC
Darba spriegums 15 V līdzstrāva ±10%
Gaidstāves jaudas patēriņš Maks. 2 W
Ekrāns 3,5 collu TFT krāsu skārienekrāns
Vides temperatūra No -10 līdz +40 °C
Glabāšanas temperatūra No -20 līdz +65 °C
Lodes spiedienatemperatūra 75 ° C
Piesārņojuma pakāpe 2 (lietošana mājsaimniecībā)
Pārraides frekvence 868,42 MHz
Pārraides diapazons parastās ēkās Līdz 30 m
Wi- 802,11b, g vai n (2,4 GHz)
Maks. pastiprinātāju skaits ķēdē 3
Pārraides jauda Maks. 1 mW
Programmatūras klase A
IP klase 21
Izmēri 125 mm × 107 mm × 25 mm
Svars 180 g
171
Uzstādīšanas rokasgrāmata Danfoss Link™ CC
05/2015 VISGL90N Danfoss Heating Solutions
Danfoss Link™ PSU (iebūvēts)
Darba spriegums 100-250 V maiņstrāva, 50/60 Hz
Ieteicamais aizsargdrošinātājs Maks. 16 A
Izejas spriegums 15 V līdzstrāva ±10%
Gaidstāves jaudas patēriņš Maks. 0,15 W
Maks. slodze 10 W
Kabeļa specikācijas Ieteicams 1,5 mm2, maks. 2 x 2,5 mm
Danfoss Link™ NSU (tīkla adaptera)
Darba spriegums 100-240 V maiņstrāva, 50/60 Hz
Ieteicamais aizsargdrošinātājs Maks. 16 A
Izejas spriegums 15 V līdzstrāva ±10%
Gaidstāves jaudas patēriņš Maks. 0,3 W
Maks. slodze 7 W
Kabeļa garums 2,5 m
172
2
Uzstādīšanas rokasgrāmata Danfoss Link™ CC
Danfoss Heating Solutions VISGL90N 05/2015
LV
Danfoss Link™ BSU (akumulatora bloks)
Izejas spriegums 15 V līdzstrāva ±10%
Akumulatoru skaits 10 x AA (nav iekļauti komplektā)
Danfoss Link CC™ sistēma ir pārbaudīta atbilstoši drošības un EMC prasībām,
kā noteikts standartos EN60730-1 un EN60730-2-9.
173
Uzstādīšanas rokasgrāmata Danfoss Link™ CC
05/2015 VISGL90N Danfoss Heating Solutions
10. Likvidēšanas instrukcijas
174
D
anfoss SIA
Tīraines iela 1, Rīga, Latvija, LV-1058
Tel: +371 67 339 166
Epasts: klientuserviss.lv@danfoss.com
www.danfoss.com
www.heating.danfoss.com
Da
nfoss neuzņemas atbildību par iespējamām kļūdām katalogos, brošūrās un citos drukātos materiālos. Danfoss patur tiesības mainīt savus produkciju bez iepriekšēja brīdinājuma. Tas attiecas
arī uz jau pasūtīto produkciju ar piezīmi, ka šīs pārmaiņas var tikt izdarītas, neveicinot tām sekojošas izmaiņas, kam vajadzētu tikt uzrādītām specifikācijās, par kurām jau ir iepriekšēja
vienošanās. Visas preču zīmes šajā materiālā ir attiecīgo uzņēmumu īpašums. Danfoss, Danfoss logotips ir Danfoss A/S tirdzniecības zīmes. Visas tiesības rezervētas
VISGL90N
088N309 0 | 06.2015 | Version 00
Loading...
