Danfoss Leanheat® Monitor
Ett webbaserat SCADA-program i Microsoft Azure
Beskrivning
Leanheat® Monitor
Danfoss Leanheat® Monitor är ett webbaserat
SCADA-program (Supervisory Control And Data
Acquisition) i Microsoft Azure f ör ärrvärm esystem.
Leanheat® Monitor bygger på en stark grund av
väletablerade Danfoss-lösningar och erbjuder nya
och förbättrade funktioner för ärrövervakning,
styrning och optimering av din ärrvärme.
En tillförlitlig och stabil programvarulösning
ger dig en kostnadseffektiv och energieffektiv
hantering och lägger grunden för en uppkopplad
framtid för ditt ärrvärmesystem.
Leanheat® Monitor erbjuds som en värdbaserad
SaaS-lösning. Det innebär att Danfoss tar hand
om allt underhåll, all säkerhetskopiering och
alla säkerhetsuppdateringar av systemet.
Kunderna kan komma åt systemet från vilken
internetansluten dator eller mobil enhet som
helst.
Användaren av Leanheat® Monitor kan ärrstyra
och övervaka parameterinställningarna
i regulatorerna och övervaka faktiska värden,
referensvärden och historiska värden för givare
och energiförbrukningsmätare som är anslutna
till regulatorerna.
© Danfoss | 2021.10
AI260030799383sv-000401| 1
Datablad Leanheat® Monitor
Fördelar för användaren
Fördelarna med Leanheat® Monitor är bland
annat:
Anpassad för ärrvärme Modern webbaserad lösning
Danfoss Leanheat® Monitor är skräddarsydd
för ärrvärmesystem. Varje funktion är utformad
för att förenkla dina dagliga uppgifter och se till
att ditt system fungerar med förbättrad kontroll
och effektivitet.
Detta blir möjligt genom att du får bättre
översikt över systemet via instrumentpaneler
och anpassningsbara nyckeltalswidgetar,
med fördefinierade larm- och rapportmallar,
funktioner som till exempel virtuella mätningar
och gruppinställningar. Samtidigt kan du
anpassa systemet helt efter dina specifika
ärrvärmebehov.
• Förbättra styrningen och hanteringen av ditt
nätverk med användbara insikter
•
Snabbare och mer effektiv hantering
av dagliga uppgifter med lättanvända
funktioner för rapportering och larm samt
enkel driftsättning och gruppinställningar
• Enkel integrering av nya enheter
•
Danfoss ärrvärme- och appexperter är
tillgängliga för support
•
Snabbare och mer effektiv hantering av
dagliga uppgifter
Öppet, uppkopplat och transparent
Dra nytta av gränssnitt för öppen kommunikation
och öppna data. Förutom att du kan integrera
en mängd olika Danfoss-produkter är det
också enkelt att integrera tredjepartsenheter
som kan kommunicera via modbus RTU/TCP.
Insamlade data kan också göras tillgängliga
för andra verksamheter (t.ex. fakturering)
och verksamhetssystem (optimering,
energihantering ...).
•
Anslut till valfri enhet med
standardkommunikation via Modbus
• Enkel integrering med Business Intelligenceoch optimeringslösningar med API
• Ingår i Danfoss Leanheat®-programpaket
Alltid uppdaterad
Du investerar i en produkt som aldrig kommer
att bli föråldrad.
Vi strävar efter att ständigt förbättra och
uppgradera lösningen och du får direkt
tillgång till alla de senaste funktionerna och
förbättringarna.
Tryggt och säkert
Dina data förblir säkra och trygga eftersom
Danfoss Leanheat® Monitor skyddar alla
gränssnitt och lagrar data med tillförlitliga
säkerhetsmekanismer.
Leanheat® Monitor ligger i mycket säkra moderna
datacenter inom EU. Data i Leanheat® Monitor
bearbetas, lagras och säkras i enlighet med
EU-förordningar.
Eftersom Danfoss Leanheat® Monitor är
en webbaserad lösning i Microsoft Azure riskerar
den aldrig att bli föråldrad – du får direkt ta
del av de förbättringar och uppdateringar
som regelbundet genomförs. Du kommer åt
onlinesystemet var du än befinner dig via en
vanlig webbläsare på en stationär eller mobil
enhet. Lösningen erbjuder samtidigt effektivt
skydd för alla gränssnitt och lagrar data med
den tillförlitliga säkerhetsmekanismen som
säkerställer att alla dina data förblir säkra
och trygga.
•
Alltid uppdaterad – du har hela tiden
automatisk tillgång till den senaste versionen
•
Tydligt och anpassningsbart
användargränssnitt
• Åtkomst var du än befinner dig och från valfri
enhet (mobil, stationär)
•
Betrodda säkerhetsmekanismer för säker
och trygg datalagring
Arbeta med bättre kontroll och effektivitet
Programvaran är utvecklad med särskilt fokus
på dina dagliga uppgifter och vår strävan efter
att förenkla dem så att du kan spara tid.
Få bättre översikt över ditt s ystem med förbättrade
funktioner för larm och rapportering.
Och med bland annat enklare driftsättning och
gruppinställningar kan du nu hantera din dagliga
verksamhet snabbare och mer effektivt.
Minska dina investeringskostnader
Om du använder abonnemangsmodellen Danfoss
Leanheat® Monitor (Software as a Service) kommer
det att innebära:
•
Lägre total ägandekostnad och
bättre avkastning på investeringen
•
Minskade IT-investeringskostnader och
underhållskostnader tack vare Software
as a Service
•
Inget behov av IT-infrastruk tur eller IT-kunskap
på plats hos dig
•
Frigöra dina resurser och fokusera fullt ut
på din primära verksamhet
Expertteam till hands
Dra nytta av vår kunskapsdatabas, tillgång
till onlineutbildningar och utbildningar på
plats, onlinebaserade videohandledningar,
supportforum och tekniker.
Allt detta kommer att leda till förbättrade
prestanda och resultat för din verksamhet.
2 | © Danfoss | 2021.10
AI260030799383sv-000401
Datablad Leanheat® Monitor
Applikation
Leanheat® Monitor anpassar automatiskt
användargränssnittet så att det passar
applikationen i regulatorn.
För regulatorerna ECL Comfort 296 och 310 kan
Leanheat® Monitor automatiskt detektera rätt
applikation. För vissa äldre regulatorer måste man
dock välja rätt applikation under driftsättningen.
Lösningen har stöd för följande
regulatorapplikationer:
• Regulator ECL Comfort 310
• Se ”Lista över applikationsnycklar
som stöds av Leanheat® Monitor”.
Gå till https://www.danfoss.com
I menyn ”Service och support” väljer du
”Dokumentation” > ”Datablad” och söker
efter skriftnumret. (AI131486467165)
• Regulator OPR0020
• Firmware R9 och senare versioner
Nedan visas ett exempel på Leanheat® Monitor
som har konfigurerats med elektroniska ECL
Comfort 310-regulatorer som anslutits via TCP.
Detta är den rekommenderade metoden för
anslutning av regulatorer till Leanheat® Monitor,
eftersom d et då inte behövs någon IT-infrastruktur
på plats hos kunden.
I detta fall kommunicerar Leanheat® Monitor och
regulatorerna med varandra via Modbus/ TCP över
en säker krypterad anslutning.
Regulatorn ECL Apex 20 kan som tillval integreras
i Leanheat® Monitor för ärrstyrning och
övervakning av ärrvärmeanläggningen eller
pannhuset.
För att dett a ska fungera mås te en systemintegratör
utveckla en specialanpassad applikation för
regulatorn ECL Apex 20. Dessutom måste en
särskild Modbus-adapterprogramvara köras
i samma subnät som ECL Apex 20, antingen
på en dator eller en maskinvarugateway som
stöder detta alternativ.
AI260030799383sv-000401
© Danfoss | 2021.10 | 3
Datablad Leanheat® Monitor
Applikation
Språk Leanheat® Monitors grafiska användargränssnitt
Nedan visas ett exempel på anslutning
(exempelvis seriell) av regulatorer tiill Leanheat®
Monitor i ett slutet nätverk. I detta fall kan
regulatorerna anslutas via en lokal OPC-UA-server,
eller, om de kommunicerar via Modbus RTU/TCP,
via ett Modbus-adapterprogram som inte kräver
någon OPC-server.
Med Leanheat® Monitor följer två lätta
programvarugateways som måste installeras
i samma nätverk som enheterna eller OPC-servern.
En gateway är till för OPC UA-kommunikation och
den andra för direktkommunikation via Modbus.
Kommunikationen mellan regulatorerna och OPCUA-servern kan ske via ett valfritt protokoll som
stöds av regulatorerna, servern och nätverket,
t.ex. Modbus/RS485, Modbus/TCP eller LON.
har stöd för följande språk:
• Engelska
• Tysk a
• Danska
• Nederländska
• Turkiska
• Ryska
• Slovenska
• Svenska
• Kinesiska
• Litauiska
• Polska
4 | © Danfoss | 2021.10
AI260030799383sv-000401
Datablad Leanheat® Monitor
Regulatorer som stöds
Applikationsnycklar
som stöds
Energimätare som stöds
(M-bus)
Följande regulatorer stöds av Leanheat® Monitor:
• Danfoss ECL Comfort 296 – elektroniska
regulatorer
• Danfoss ECL Comfort 310 – elektroniska
• regulatorer
• Danfoss ECL Comfort 310B – elektroniska
• regulatorer
• NOPRO OPR0020 – elektronisk regulator
(via inbyggd OPC-UA-server)
• Danfoss ECL APEX 20 – fritt programmerbar
regulator (via Modbus-adapterprogramvara)
• Alla tredjepartsregulatorer som har stöd
för Modbus RTU/TCP-kommunikation
Se databladet ”List of application keys supported
by Leanheat® Monitor” (AI131486467165).
Obs!
Vid anslutning via en OPC-UA-server måste
servern också ha stöd för relevanta applikationer
för de regulatorer som stöds av Leanheat®
Monitor.
Ett exempel är när ett Modbus-RS485-subnät
för ECL-regulatorer eller OPR0020-regulatorer,
eller en blandning av dessa, ansluts till Leanheat®
Monitor via denna OPC-UA-server.
Se databladet ”Energy meters supported by
Danfoss SCADA solutions and ECL Comfort
296/310” (AI150386468396).
Observera att batteridrivna energimätare inte
rekommenderas eftersom datakommunikationen
förkortar batteriernas livslängd.
Datakommunikation
Alternativen för datakommunikation mellan
regulatorer och server anges nedan.
Typ Beskrivning Anmärkningar
Direkt
Via OPC-UA
Via Modbus
RTU/TCP
ECL Comfort 296/310-regulatorer som
är direktanslutna till Leanheat® Monitor
via regulatorns Ethernet-anslutning för
sammankoppling direkt via internet.
Avsett för anslutning av befintliga seriella
nätverk till Leanheat® Monitor. I detta fall måste
Leanheat® Monitors programvarugateway
installeras tillsammans med OPC UA-servern
för att möjliggöra säker kommunikation med
Leanheat® Monitor.
Avsett för anslutning av befintliga Modbus
RTU/TCP-nätverk och tredjepartsenheter till
Leanheat® Monitor. I detta fall måste Leanheat®
Monitors Modbus-adapterprogramvara
installeras antingen på en dator eller
en maskinvarugateway som stöder den.
Modbus-adapterprogramvaran underlättar
säker kommunikation med Leanheat® Monitor.
Danfoss rekommenderar starkt att
du aktiverar kryptering i regulatorns
inställningar för att skydda
dataöverföringen från början till slut.
I så fall kommer Leanheat® Monitor att
hantera säkerheten från OPC UA-ser vern
och till Leanheat® Monitor. Nätverkets
säkerhet och tillförlitlighet under
OPC UA-servern hanteras inte av
Leanheat® Monitor.
Leanheat® Monitors prestanda kan
försämras på grund av tekniska
begränsningar hos OPC UA-servern och
det underliggande regulatornätverket.
I så fall kommer Leanheat® Monitor att
hantera säkerheten från enheterna och
till Leanheat® Monitor. Säkerheten och
tillförlitligheten i Modbus-nätverket
hanteras inte av Leanheat® Monitor.
Leanheat® Monitors prestanda
kan försämras på grund av det
underliggande regulatornätverket.
AI260030799383sv-000401
© Danfoss | 2021.10 | 5
Datablad Leanheat® Monitor
Beställning Kontakta närmaste försäljningsrepresentant för Danfoss.
Tek niska d ata Mer information om tekniska data finns på:
https://www.danfoss.com
Öppna menyn ”Service och support” och välj ”Dokumentation” > ”Manualer & guider”
och sök efter skriftnumret.
https://www.danfoss.com/sv-se/service-and-support/documentation/
Typ Beskrivning Skriftnr
Instruktioner/
Bruksanvisning
Servicehandbok ECL Comfort 296 / 310 regulatorer
Bruksanvisning Anslutning av ECL Comfort 296 / 310 regulator
Systemkrav Krav på klientdatorn som använder Leanheat® Monitor:
Operativsystem Windows 10 (alla versioner) eller senare.
Processor Modern processor med dubbla kärnor,
RAM-minne 2GB ledigt minne.
Ledigt diskutrymme 500MB
Internetanslutning Leanheat® Monitor kräver en stabil internetanslutning
Säkerhetskopiering och säkerhet Eftersom Leanheat® Monitor erbjuds som en
ECL Comfort 210 / 296 / 310,
kommunikationsbeskrivning
Modbus nätverksguide
till trådlöst nätverk (WLAN)
t.ex. Intel Core i5 eller liknande.
för att data ska kunna överföras till Leanheat® Monitor.
värdbaserad lösning säkerställer Danfoss att de data
som överförs krypteras, lagras och säkerhetskopieras
på ett säkert sätt.
Danfoss rekommenderar starkt att kunderna se till
att all programvara hela tiden är uppdaterad, inklusive
operativsystemet, på alla system som är anslutna till
internet.
AQ074886472234
AX236986479687
AQ070386470176
Obs!
Prestanda kan påverkas av annan programvara och/eller andra uppgifter som körs på samma dator
som OPC-servern och Leanheat® Monitor-programvarans OPC-gateway.
Om specifikationerna ovan är uppfyllda men du ändå upplever dåliga prestanda ska du kontrollera
att datorn inte används för andra tyngre uppgifter.
Krav på Leanheat® Monitor-programvarans OPC-gateway:
Leanheat® Monitor-programvarans OPC-gateways
är utformade för att installeras på samma dator
som OPC-servern körs på.
Webbläsare Senaste versionen av
• Google Chrome
• Mozilla Firefox
• Microsoft Edge
• Opera
• Safari
Danfoss rekommenderar att du ser till att din
webbläsare alltid är uppdaterad.
6 | © Danfoss | 2021.10
AI260030799383sv-000401
Datablad Leanheat® Monitor
Systemkrav Krav på regulatorerna ECL Comfort 296/310:
Regulatorprogramvara Regulatorerna ECL Comfort 296/310 måste
Programvara för applikationsnyckel 1.04 (eller senare)
ECA 30 ärrkontroll (tillval) 1.30 (eller senare)
Krav på regulatorn NOPRO OPR0020:
Regulatorprogramvara NOPRO OPR0020-regulatorn måste ha
ha programvaruversion 1.11 (eller senare).
Om versionen är 1.11–1.30 kommer den automatiskt att
uppdateras av applikationsnyckeln till lägst version 1.30.
Om den är äldre än version 1.11 kan den inte användas
för Leanheat® Monitor.
programvaruversion R9 (eller senare).
Teknisk litteratur
och mer information
Gå till
https://www.danfoss.com
Öppna menyn ”Service och support” och välj ”Dokumentation” > ”Datablad”
och sök efter skriftnumret.
https://www.danfoss.com/sv-se/service-and-support/documentation/
Typ Beskrivning Skriftnr
Bilaga till datablad
Bilaga till datablad om
Leanheat® Monitor
Mer information om applikationsnycklar som stöds finns på http://danfoss.com
Öppna menyn ”Products” och välj ”Climate Solutions for heating” >”Electronic Controls” >”Leanheat®
Monitor” > ”Documents”
https://www.danfoss.com/en/products/dhs/electronic-controls/electronic-controllers-and-applicationkeys/leanheat-monitor/
Energimätare som stöds av Danfoss
SCADA lösningar, Leanheat® Monitor
och ECL Comfort 296 / 310
Lista med applikationsnycklar som
stöds av Leanheat® Monitor
AI150386468396
AI131486 467165
AI260030799383sv-000401
© Danfoss | 2021.10 | 7
Datablad Leanheat® Monitor
Leanheat® Monitor
– huvudfunktioner
Startportal
• Startportal
• Kartor
• Smarta grupper
• Flödesdiagram
• Värmemätarstöd
• Avläsningar
• Enhetstabell
• Diagram
• Larm
• Rapportering
• Mobilversion
• API
8 | © Danfoss | 2021.10
• Detta är en landningssida som visas
när användaren öppnar applikationen.
• Via de olika widgetar som är
tillgängliga visas här aktuell status
för ärrvärmesystemet, exempelvis:
* Kommunikationsstatus
* Aktuell systemeffekt (produktion,
förbrukning, förluster)
* Larm- och varningsstatus
* ...
• Sidan är helt flexibel, så användaren
kan själv placera ut widgetarna,
ställa in parametrar för dem och
välja storlek och position.
• Startportalen i Leanheat® Monitor
kan visas på en eller flera sidor.
AI260030799383sv-000401
Datablad Leanheat® Monitor
Kartor
• Knappnålarna på kartan representerar
enhetens placering och status
(baserat på knappnålens färg).
• Användaren kan klicka/trycka på
knappnålen för att se information
om enheten.
• Användaren kan navigera på kartan
eller använda zoomfunktionen.
• Kartan är baserad på ”OpenStreetMap”.
Den är direkt ansluten till karttjänsten
vilket gör att den alltid är uppdaterad.
AI260030799383sv-000401
© Danfoss | 2021.10 | 9
Datablad Leanheat® Monitor
Smarta grupper
• Användaren kan skapa smarta grupper
för att få bättre överblick över och
enklare åtkomst till sina enheter.
• Grupper kan skapas baserat på
olika kriterier:
* Enhetsnamn
* Enhetsplats
* Enhetsetikett
* ...
Flödesdiagram
• Smarta grupper kan användas som ett urval
av enheter som visas i listan och på kartan.
• Användaren kan också välja enheter
ur dessa grupper när han/hon skapar
en rapport eller en larmregel, utför en
åtgärd för flera enheter samtidigt m.m.
10 | © Danfoss | 2021.10
• Representerar en fysisk installation
på en anläggning.
• Alla komponenter finns med i diagrammet,
som innehåller realtidsdata för givare
och andra aktiva komponenter som till
exempel pumpar, ventiler och ställdon.
• Uppdateringshastigheten för data
i diagrammet är 10 sekunder.
• Flödesscheman för Danfoss ECLregulatorer med standardapplikationen
skapas på förhand och finns lagrade
i diagrambiblioteket.
AI260030799383sv-000401
Datablad Leanheat® Monitor
Värmemätarstöd
Avläsningar
• Om energimätare är anslutna
till regulatorn ECL Comfort visas
de i Leanheat® Monitor utan att
några manuella åtgärder krävs.
• Det finns två platser för energimätarna.
Det ena är placerat till höger om
flödesdiagrammet. I detta fall är
uppdateringstiden densamma som för
data i flödesdiagrammet: 10 sekunder.
Den andra platsen är i databasen,
där data tillsammans med regulatorns
givardata lagras var 15:e minut.
• Värmemätardata kan presenteras
i avläsningstabellen och diagrammet
eller användas i rapporter, larm o.s.v.
AI260030799383sv-000401
• Alla data från givare och energimätare
lagras i databasen var 15:e minut.
• Dessa data kan visas i ”Avläsningstabell”
där användaren kan välja vilka givare
som ska finnas med och vilken period
det ska gälla. Användaren kan välja någon
av de fördefinierade perioderna, som
i dag, en vecka, en månad, ett kvartal,
ett år, eller definiera en anpassad period.
• Om man vill återanvända sina
val längre fram kan man använda
en förinställningsfunktion.
• Data kan exporteras direkt från
avläsningstabellen till en csv-fil.
© Danfoss | 2021.10 | 11
Datablad Leanheat® Monitor

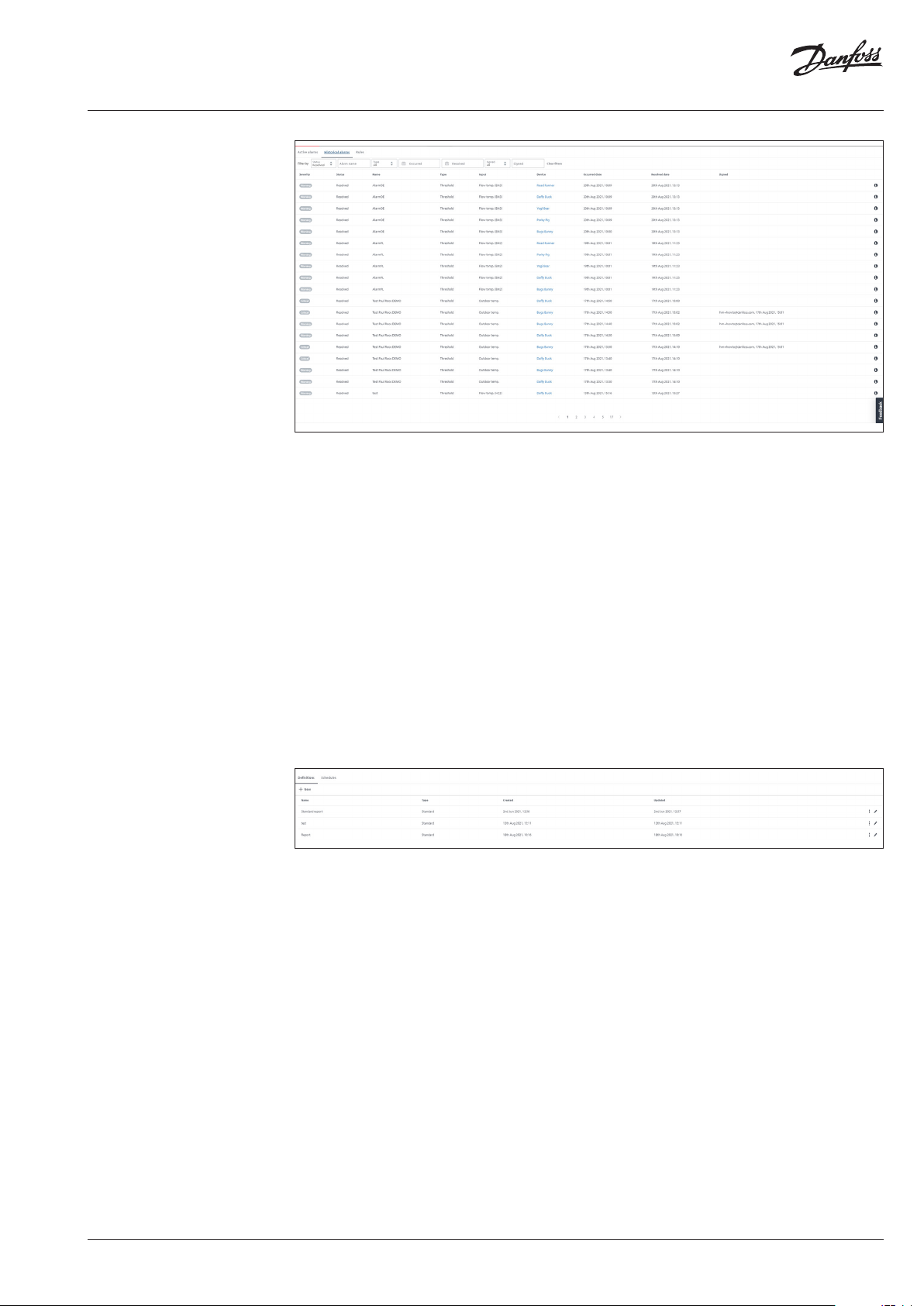

Enhetstabell
Diagram
• Här visas valda givare för flera olika
enheter för jämförelse av värden (t.ex.
tilloppstemperatur, returtemperatur ...)
• Användaren kan välja enheterna
manuellt eller använda smarta filter.
• Även givarna kan väljas manuellt, eller
så kan man använda förinställningar.
• Enheterna kan sorteras baserat på en
viss givare som användaren själv väljer.
12 | © Danfoss | 2021.10
• Alla data från givare och energimätare
lagras i databasen var 15:e minut.
• Dessa data kan visas i ett diagram.
Användaren kan då välja vilka givare
som ska finnas med och vilken period
det ska gälla. Användaren kan välja någon
av de fördefinierade perioderna, som
i dag, en vecka, en månad, ett kvartal,
ett år, eller definiera en anpassad period.
• Om man vill återanvända sina
val längre fram kan man använda
en förinställningsfunktion.
• Diagrammet kan exporteras som
en bild i png- eller pdf-format.
AI260030799383sv-000401
Datablad Leanheat® Monitor
Larm
• Leanheat® Monitor har stöd för tre
olika typer av larm:
• Den första typen är ”Tröskellarm”
som baseras på periodiskt lagrade
data. Användaren väljer en givare
och definierar tröskelvärden för den.
• Den andra typen är ”Regulatorlarm”.
Det innebär att larmlogiken finns
i regulatorn, men användaren kan göra
inställningar via Leanheat® Monitor.
• Den tredje typen är ”Offline-larm”
som uppmärksammar användaren om
kommunikationen mellan regulatorn
och Leanheat® Monitor bryts.
• Oavsett larmtyp kan användaren välja
regulatorer för vilka en viss larmregel ska
tillämpas, tillval i form av larmmottagare,
schema och tillval i form av fördröjningar
(utfärdande och avisering).
Diagram
• Alla data som lagras i en databas
kan exporteras med funktionen
”Rapporter”. För detta ändamål
ska redigeringsverktyget för
rapportdefinitioner (”Report
definitions editor”) användas.
• Användaren definierar period,
regulatorer, givare och andra data
som ska finnas med i rapporten.
• Rapporter kan genereras manuellt
eller automatiskt enligt ett schema.
• Rapporter kan antingen skickas direkt
till angivna mottagare eller endast
genereras och göras tillgängliga
för manuell nedladdning.
AI260030799383sv-000401
© Danfoss | 2021.10 | 13
Datablad Leanheat® Monitor
Mobilversion (PWA)
14 | © Danfoss | 2021.10
• Om användaren öppnar applikationen
på en mobil enhet känns enhetens
upplösning igen automatiskt och
den mobila versionen av Leanheat®
Monitor öppnas.
• Alla funktioner är inte tillgängliga i den
mobila versionen, men användaren kan
bland annat använda den för att ansluta
nya regulatorer, visa flödesdiagram,
larm, och dokument och ändra
regulatorinställningar på distans.
• Användaren kan alltid välja att manuellt
växla över till skrivbordsversionen.
AI260030799383sv-000401
Datablad Leanheat® Monitor
API
• API erbjuder åtkomst till data i Leanheat®
Monitor-databasen för Danfoss paket
med optimeringsprogram och
tredjepartsapplikationer.
• Omvänt kan optimeringsapplikationer
eller tredjepartsapplikationer skriva
beräknade börvärden eller andra
värden direkt till regulatorn.
• API-dokumentation med detaljerad
information finns tillgänglig för
integrering av tredjepartsapplikationer.
AI260030799383sv-000401
© Danfoss | 2021.10 | 15
Datablad Leanheat® Monitor
16 | © Danfoss | DCS-SGDPT/DK | 2021.10
AI260030799383sv-000401
Loading...
