参数表
丹佛斯 Leanheat® Monitor
基于云服务的 SCADA（数据采集与监控） 软件应用程序
描述
Leanheat® Monitor 丹佛斯 Leanheat® Monitor 是一款基于 Web
的 SCADA（数据采集和监控）软件应用程序，
专用于区域供热系统。
Leanheat® Monitor 在成熟的丹佛斯解决方案
的坚实基础之上构建，通过增加新的和改进的
功能来实现远程监视、控制并优化区域供热。
可靠而稳定的软件解决方案可提供低成本高
能效的管理，并为区域能源系统的未来互联奠
定了基础。
Leanheat® Monitor 以 SaaS（软件即服务）的
形式提供服务。这意味着丹佛斯将负责系统的
所 有 维 护 、备 份 和 安 全 更 新 。
客户可通过任何联网的电脑或移动设备访问
系统。
Leanheat® Monitor 的用户可远程控制和监
视控制器中的参数设置，同时监视与控制器相
连的传感器和能耗仪表的实际值、参考值和历
史值。
© Danfoss | 2021 年 10 月
AI260030799383zh-000401| 1
参数表 Leanheat®Monitor
用户收益
Leanheat® Monitor 的优势包括：
针对区域能源量身定制 基于 Web 的解决方案
丹佛斯 Leanheat® Monitor 专为区域能源系统
量身定制。每 个 功 能 都 旨 在 简 化 日 常 任 务 ，确 保
系统通过更加可控的方式以更高效率运行。
这可以通过以下方法来实现：通过仪表板和可定
制的 KPI 小工具提供更好的系统概览、提供预
定义的警报和报告模板、提供虚拟测量和组设
置等功能。同时，还可根据区域能源设施的具体
需求进行量身定制。
•
通过可执行的信息洞察，改进网络控制和
管理
•
通过易于使用的报告和报警以及轻松调试、
组设置等功能，可以更快、更高效地管理日
常任务
• 易于集成新设备
• 由丹佛斯区域能源和应用专家提供支持
• 更快、更高效地管理日常任务
开放、连通和透明 操 作 更 加 可 控 ，效 率 更 高
从开放式通信和数据接口中获益。除了种类齐
全的丹佛斯产品外，还可以轻松集成其他（第三
方）提供商提供的通过 Modbus RTU/TCP 进行
通信的设备。收集的数据也可以用于其他业务（
如计费）和操作系统（优化器、能源管理...）。
• 使用标准 Modbus 通讯与任何设备连接
•
使用 API，易于集成商业智能和优化解决方
案
• 丹佛斯 Leanheat® 软件套件的组成部分
作为托管在云服务器上的基于 Web 的解决方
案，丹佛斯 Leanheat® Monitor 永不过时，因为
会定期改进和升级。可以通过台式机或移动设
备上的标准 Web 浏览器从任何位置访问在线系
统。同时，它还为所有接口提供高效保护，并利
用可信赖的安全机制存储数据，从而确保所有
数据安全可靠。
•
始终保持最新状态：自动提供最新版本以供
使用
• 清晰且可定制的用户界面
•
可使用任何设备在任何位置进行访问（兼容
移动和台式设备）
•
受信任的安全机制，实现安全可靠的数据存
储
该软件在开发时尤其关注日常任务，致力于简化
这些工作以节省用户的时间。
通过改进的报警功能和报告功能，让用户更好
地了解自己的系统。
而 且 ，更 易 于 调 试 、进 行 组 设 置 等 。现 在 ，用 户
将能够以更快、更高效的方式管理日常业务。
始终处于最新状态
投资永远不会过时。
我 们 致 力 于 不 断 改 进 和 升 级 解 决 方 案 ，并 为 用
户提供访问所有最新功能和改进的权限。
安全可靠 专家团队随时恭候
由于丹佛斯 Leanheat® Monitor 可为所有接口
提供保护，并使用可信赖的安全机制存储数据，
因此用户数据将保持安全。
Leanheat® Monitor 服务器托管在位于中国境
内高度安全的现代数据中心中。Leanheat®
Monitor 中的数据按照当地法规进行处理、存
储和保护。
降低投资成本
使用丹佛斯 Leanheat® Monitor 订阅模式（软
件 即 服 务 ）将 能 够 ：
• 降低总拥有成本并提高投资回报
• 使用“软件即服务”减少 IT 投资和维护成本
• 无需本地 IT 基础设施和知识
• 集中资源专攻主要业务
从我们的专业知识数据库、在线和现场培训、
在线视频指南、支持论坛和工程师帮助中获
益。
这可提高用户的绩效和整体满意度。
2 | © Danfoss | 2021 年 10 月
AI260030799383zh-000401
参数表 Leanheat®Monitor
应用
Leanheat® Monitor 可自动调整其用户界面，以
适合控制器中的应用。
对于 ECL Comfort 296 和 310 控制
器，Leanheat® Monitor 可自动检测正确的应
用。但是，对于某些较旧的控制器，需要在调试
过程中选择正确的
应用。
支持以下控 制器应用：
• ECL Comfort 310 控制器
• 请参阅“Leanheat® Monitor 支持的应用
程序卡列表”。
转至 https://www.danfoss.com
在“服务和支持”菜单中，选择“文档”>
“参数表”然后搜索文献编号。
(AI131486467165)
• OPR0020 控制器
• 固件 R9 及更新版本
下面是一个通过 TCP 连接 ECL Comfort 310 电
子控制器的 Leanheat® Monitor 示例。这是推
荐的将控制器连接到 Leanheat® Monitor 的方
法，
因为这可避免在客户现场本 地运行任何 IT 基础
设施。
在这种情况下，Leanheat® Monitor 和控制器
通过 Modbus/TCP 利用安全的加密连接进行通
信。
作为选件，可将 ECL Apex 20 控制器集成到
Leanheat® Monitor 中，以便远程控制和监视区
域供热设施或锅炉房。
这要求系统集成商为 ECL Apex 20 控制器开发 定
制的应用程序。专用的 Modbus 适配器软件还必
须在支持该选件的 PC 或硬件网关上的 ECL Apex
20 在同一子网中运行。
AI260030799383zh-000401
© Danfoss | 2021 年10 月 | 3
参数表 Leanheat®Monitor
应用
语言
下面是一个在内网环境中连接控制器的例
子（比如，通过串行网络连接至 Leanheat®
Monitor）。在 这 种 情 况 下 ，控 制 器 可 以 通 过 本
地 OPC-UA 服务器进行连接，或者，如果通过
Modbus RTU/TCP 进行通信，则可以通过不需
要 OPC 服务器的 Modbus 适配器软件连接这
些控制器。
Leanheat® Monitor 包括两个轻型软件网关，
它们必须与设备或 OPC 服务器安装在同一网
络上。一个网关用于 OPC UA 通信，另一个用
于直接 Modbus 通信。
控制器与 OPC-UA 服务器之间的通信可以是
控制器、服务器和网络支持的任何协议，例如
Modbus/RS485、Modbus/TCP 或 LON。
Leanheat® Monitor 的图形用户界面支持以下
语言：
• 英语
• 德语
• 丹麦语
• 荷兰语
• 土耳其语
• 俄语
• 斯洛维尼亚语
• 瑞典语
• 中文
• 立陶宛语
• 波兰语
4 | © Danfoss | 2021 年 10 月
AI260030799383zh-000401
参数表 Leanheat®Monitor
支持的控制器
支持的应用程序卡
支持的能量表 (M-bus)
Leanheat® Monitor 支持以下控制器：
• 丹佛斯 ECL Comfort 296 电子控制器
• 丹佛斯 ECL Comfort 310 电子
• 控制器
• 丹佛斯 ECL Comfort 310B 电子
• 控制器
• NOPRO OPR0020 电子控制器（通过
• 内置 OPC-UA 服务器）
• 丹佛斯 ECL APEX 20 自由编程
• 控制器（通过 Modbus 适配器软件）
• 支持 Modbus RTU/TCP 通信的任何第三
方控制器
请参阅参数表“Leanheat® Monitor 支持的应
用程序卡列表”(AI131486467165)。
注意：
通过 OPC-UA 服务器连接时，服务器还必须支
持 Leanheat® Monitor 支持的控制器的相关应
用。
例如，通过此 OPC-UA 服务器将 ECL 控制器或
OPR0020 控制器的 Modbus-RS485 子网或其
混合物连接到 Leanheat® Monitor 时。
请参阅参数表“丹佛斯 SCADA 解决方案和
ECL Comfort 296/310 支持的能量计”
(AI150386468396)。
请注意，不建议使用电池供电的能量表，因为数
据通信会缩短电池寿命。
数据通信
用于控制器和服务器之间的数据通信的选项如
下所示。
类型 描述 备注
直接 ECL Comfort 296/310 控制器通过自
带的以太网接口经互联网直接连接到
Leanheat® Monitor。
通过 OPC-UA 用于将现有串行网络连接至 Leanheat®
Monitor。在这种情况下，必须在 OPC UA
服务器安装 Leanheat® Monitor 软件网
关，以方便与 Leanheat® Monitor 进行安
全通信。
通过 Modbus
RTU/TCP
用于将现有的 Modbus RTU/TCP 网络和
第三方设备连接到 Leanheat® Monitor。
在这种情况下，必须在支持该软件的 PC
或硬件网关上安装 Leanheat® Monitor
Modbus 适配器软件。Modbus 适配器软
件有利于实现与 Leanheat® Monitor 安全
通信。
强烈建议在控制器设置中启用加密
功能，以保证端到端数据传输的安
全性。
在这种情况下，Leanheat®
Monitor 将处理 OPC UA 服务器
和 Leanheat® Monitor 的安全问
题。OPC UA 服务器下层的网络的
安全性和可靠性不受 Leanheat®
Monitor 管理。
由于 OPC UA 服务器和基础控制
器网络的技术限制，可能会降低
Leanheat® Monitor 的性能。
在这种情况下，Leanheat®
Monitor 将处理设备和 Leanheat®
Monitor 的安全问题。M odb us
网络的安全性和可靠性不受
Leanheat® Monitor 管理。
Leanheat® Monitor 的性能可能会
因基础控制器网络而降低。
AI260030799383zh-000401
© Danfoss | 2021 年10 月 | 5
参数表 Leanheat®Monitor
订购
技术参数
系统要求
请与当地的丹佛斯销售公司联系。
有 关 技 术 数 据 的 更 多 信 息 ，请 访 问 ：
https://www.danfoss.com
在“服务与支持”菜单中，选择“文档”>“手册与指南”
然后搜索文献编号。
https://www.danfoss.com/en/service-and-support/documentation/
类型 描述 文献编号
使用说明/
操作指南
服务指南 ECL Comfort 296 / 310 控制器
操作指南 将 ECL Comfort 296 / 310 控制器
访问 Leanheat® Monitor 的客户端计算机的要求：
操作系统 Windows 10（任何版本）或更新版本。
CPU 现代双核处理器，如 Intel Core i5 或类似产
RAM 2GB 可用内存。
可用磁盘空间 500MB
互联网连接 Leanheat® Monitor 软件网关需要稳定的
备份和安全 由于 Leanheat® Monitor 是作为托管解决方案
ECL Comfort 210 / 296 / 310，通信说明 AQ074886472234
AX236986479687
Modbus 组网指南
AQ070386470176
连接至无线网络 (WLAN)
品。
始终开启的互联网连接，以便向 Leanheat®
Monitor 传输数据。
提供的，因此，丹佛斯可确保传输的数据经过
安全加密、存储和备份。
丹佛斯强烈建议客户将连接到互联网的所有系
统上的所有软件（包括其操作系统）都保持在
最新状态。
注意：
性能可能会受到与 OPC 服务器和 Leanheat® Monitor 软件 OPC 网关在同一台 PC 上运行的其
他软件和/或任务的影响。
如果遵守上述规范并且性能欠佳，则确保 PC 未用于额外工作负荷。
Leanheat® Monitor 软件 OPC 网关的要求：
Leanheat® Monitor 软件 OPC 网关适合与
OPC 服务器安装在同一台计算机上。
Web 浏览器 以下软件的最新版本
• Google Chrome
• Mozilla Firefox
• Microsoft Edge
• Opera
• Safari
丹佛斯始终建议保持浏览器处于最新状态。
6 | © Danfoss | 2021 年 10 月
AI260030799383zh-000401
参数表 Leanheat®Monitor
系统要求
技术文献和其他信息
ECL Comfort 296/310 控制器的要求：
控制器软件 ECL Comfort 296 / ECL Comfort 310 控制器的软件
版本必须为 1.11（或更高版本）。
如果版本为 1.11 - 1.30，则通过应用程序卡可自动更
新，至少达到版本 1.30。
如果低于版本 1.11, 则不能用于 Leanheat®
Monitor。
应用程序卡软件 1 . 0 4（ 或 更 高 版 本 ）
ECA 30 远程控制（可选） 1 . 3 0（ 或 更 高 版 本 ）
NOPRO OPR0020 控制器的要求：
控制器软件 NOPRO OPR0020 控制器必须为软件版本 R9（或更高
版 本 ）。
请转至：
https://www.danfoss.com
在“服务与支持”菜单中，选择“文档”>“参数表”
然后搜索文献编号。
https://www.danfoss.com/en/service-and-support/documentation/
类型 描述 文献编号
参数表附录 丹佛斯 SCADA 解决方案、Leanheat®
Monitor 和 ECL Comfort 296 / 310
支持的能量表
Leanheat®
Monitor 的
参 数表 附录
Leanheat® Monitor 支持的应用程序卡列表AI131486467165
AI150386468396
有关支持的应用程序卡的详细信息，请访问 http://danfoss.com
在“产品”菜单中，选择“气候解决方案-供热”>“电子控制”> Leanheat® Monitor >“文档”
https://www.danfoss.com/en/products/dhs/electronic-controls/electronic-controllersand-application-keys/leanheat-monitor/
AI260030799383zh-000401
© Danfoss | 2021 年10 月 | 7
参数表 Leanheat®Monitor
Leanheat® Monitor
主要功能
仪表板
• 仪表板
• 地图
• 智能分组
• 流程图
• 热量表支持
• 读数
• 设备列表
• 图表
• 警报
• 报告
• 移动版本
• API
8 | © Danfoss | 2021 年 10 月
• 这是用户进入应用程序之后的登陆页。
• 利用可用的各种小工具，可指示出当前的
区域供热系统状态：
* 通信状态
* 当前系统功率（生产、消耗、损失）
* 报警和警告状态
* …
• 它非常灵活，用户可以放置小工具、使用
参 数 进 行 设 置 、定 义 大 小 和 位 置 。
• Leanheat® Monitor 的仪表板可以放在
一个或多个页面上。
AI260030799383zh-000401
参数表 Leanheat®Monitor
地图
• 地图上的针用于指示设备位置和状态（根
据针的颜色）。
• 用户可以通过单击某一针来访问相应
设备。
• 用户可以浏览地图或使用缩放功能。
• 对于地图，使用“打开街道地图”。它直
接与地图服务相连，因此，地图始终是最
新的。
AI260030799383zh-000401
© Danfoss | 2021 年10 月 | 9
参数表 Leanheat®Monitor
智能分组

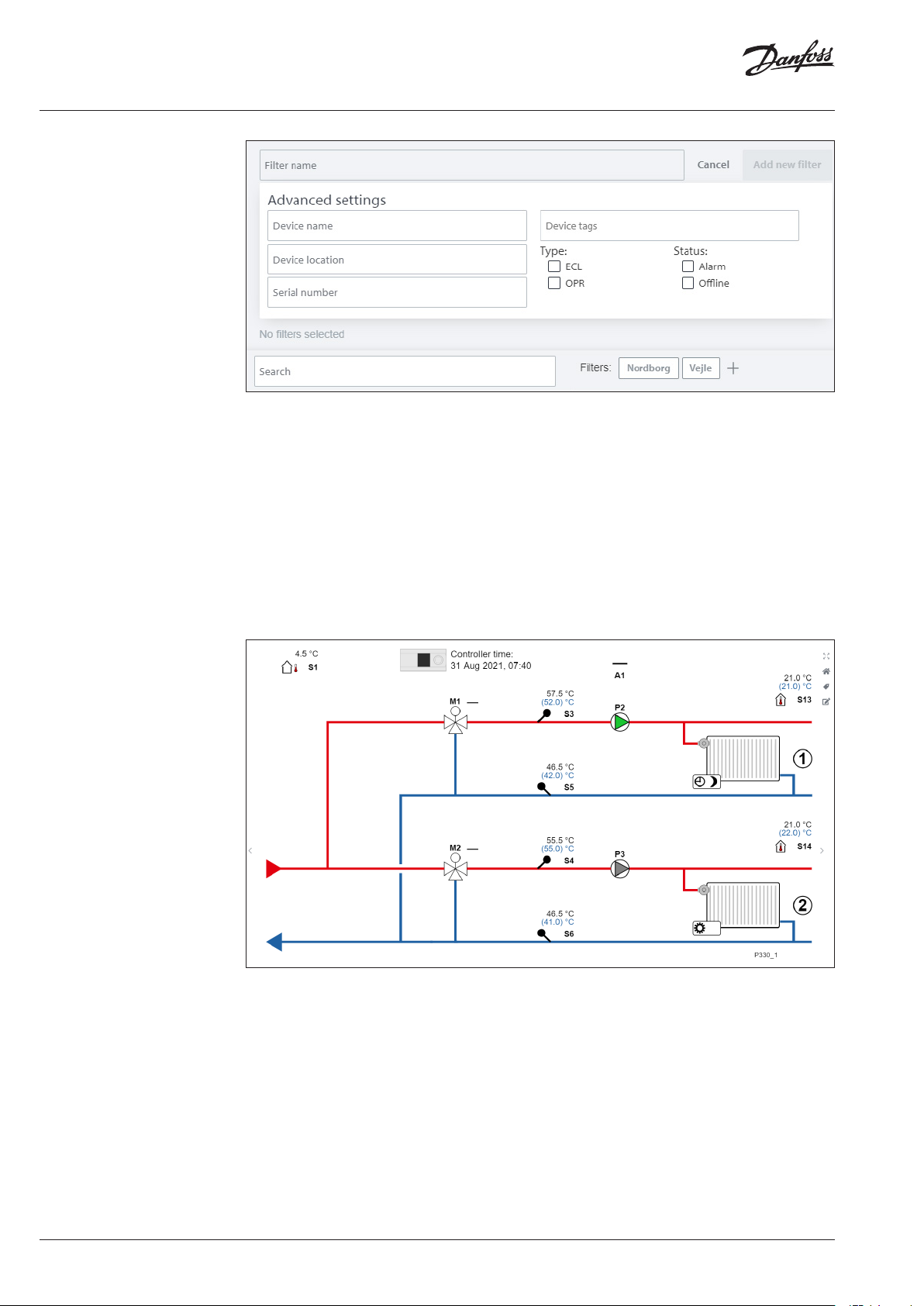

• 为 了 更 好 地 展 示 和 更 方 便 地 访 问 设 备 ，用
户可以创建智能分组。
• 可根据不同条件创建组：
* 设备名称
* 设备位置
* 设备标签
* …
流程图
• 使用智能分组，可选择要在列表和地图中
显示的设备。
• 此外，还可在用于在用户创建报告、报警
规则、执行批量操作等时选择设备。
• 指示现场的物理安装过程。
• 图表中绘出了所有组件，并带有实时传感
器数据和其他有源组件数据，例如泵、阀
门 、执 行 器 等 。
• 图表上数据的刷新率为 10 秒。
• 标准应用中的丹佛斯 ECL 控制器的流程
图是预先创建好的，存储在图表库中。
10 | © Danfoss | 2021 年 10 月
AI260030799383zh-000401
参数表 Leanheat®Monitor
热量表支持
读数
• 如果能量计连接至 ECL Comfort 控制
器，则无需人工干预即可在 Leanheat®
Monitor 中显示出相关信息。
• 能量表有两个显示位置。第一个位
置是右侧流程图旁边。在这种情况
下 ，刷 新 周 期 与 流 程 图 数 据 相 同 ，
每 10 秒刷新一次。第二个位 置是
在数据库中，数据与控制器传感
器数据每 15 分钟在数据库中存储
一次。
• 热量表数据可显示在读数表和图中，或用
于 报 告 、报 警 等 。
AI260030799383zh-000401
• 所有传感器和能量表数据每 15 分钟在数
据库中存储一次。
• 这些数据可显示在“读数表”中，用户可
选择要在该表中包括哪些传感器和哪个
时段。用户可以选择一个预定义的时间
段 ，比 如 今 天 、一 周 、一 个 月 、一 个 季 度 、
一 年 ，也 可 以 自 定 义 时 间 段 。
• 如 果 用 户 将 来 希 望 使 用 相 同 的 选 项 ，则 可
以使用预设功能。
• 数据可以直接从读数表导出为 CSV 文
件。
© Danfoss | 2021 年10 月 | 11
参数表 Leanheat®Monitor
设备列表
图表
• 这是一个根据所选传感器列出多个设备
的表格，用于比较相应值（如流量温度、
回水温度...）
• 用户可以手动选择设备或使用智能筛
选器。
• 可以手动选择传感器，也可以使用预
设值。
• 设备可基于用户选择的特定传感器进行
排序。
12 | © Danfoss | 2021 年 10 月

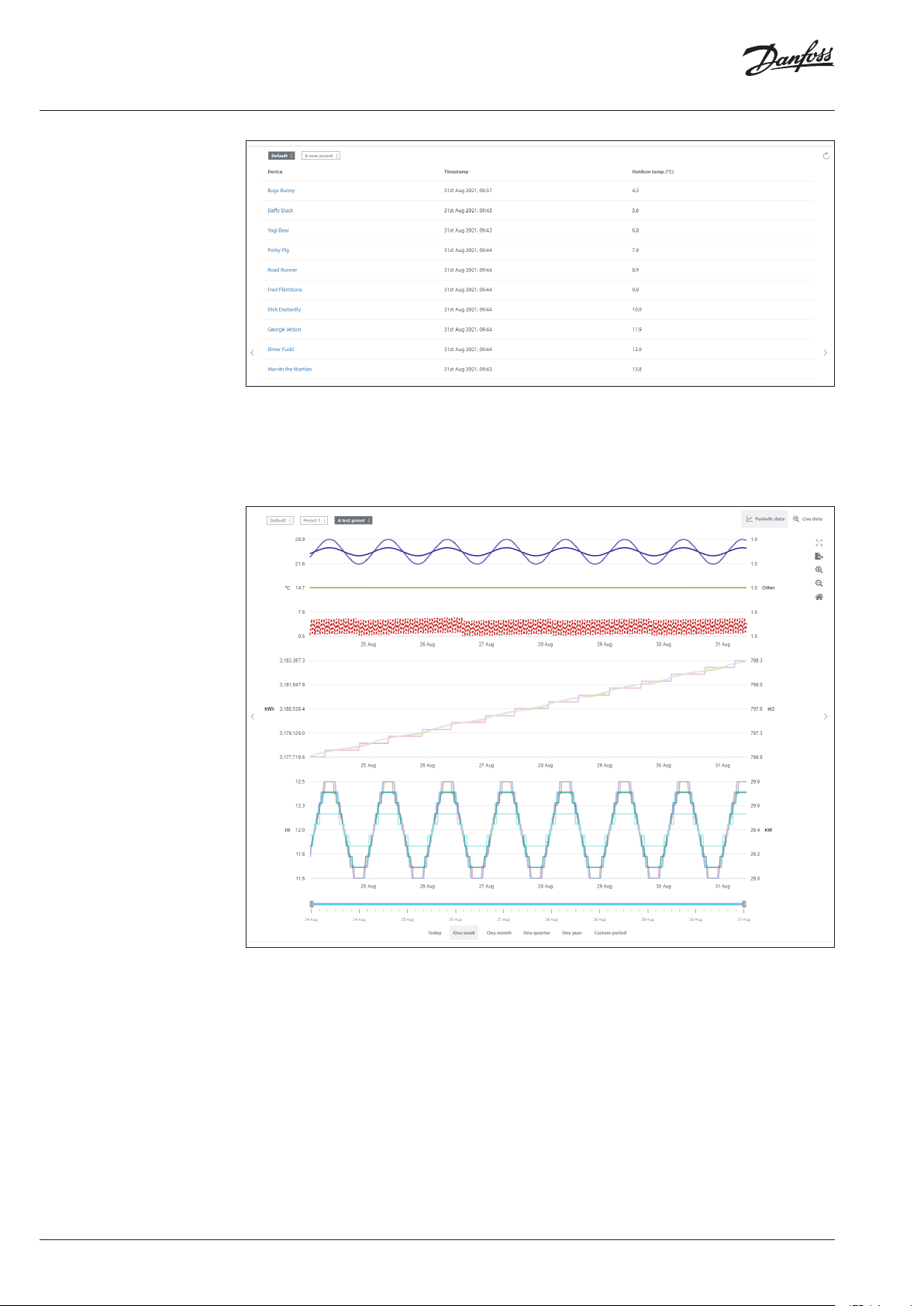

• 所有传感器和能量表数据每 15 分钟在数
据库中存储一次。
• 这些数据可显示在图表中，用户可选择要
在图表中包括哪些传感器以及哪个时段。
用户可以选择一个预定义的时间段，比
如 今 天 、一 周 、一 个 月 、一 个 季 度 、一 年 ，
也可以自定义时间段。
• 如果用户将来希望使用相同的选项，则可
以创建预设值。
• 可以使用 PNG 或 PDF 格式将该图表导出
为图片。
AI260030799383zh-000401
参数表 Leanheat®Monitor
警报
• Leanheat® Monitor 支持三种类型的警
报：
• 第一种类型是“阈值警报”，它基于定期
存储的数据。用户选择传感器并为其定
义阈值。
• 支持的第二种类型为“控制器警报”。这
意味着警报逻辑位于控制器中，但用户可
以从 Leanheat® Monitor 进行设置。
• 第三个类型是“脱机警报”，它可以在控
制器和 Leanheat® Monitor 之间的通信
中断 时通知用户。
• 对于所有类型，用户都可以定义已应用特
定警报规则的控制器、可选的警报接收
人、时间表和可选延迟（发生和通知）。
图表
• 可使用报表功能导出存储在数据库中
的所有数据。为 此 ，应 使 用“ 报 告 定 义 编
辑器”。
• 用户定义报表中包含的时段、控制器、
传感器和其他数据。
• 可手动或按计划执行报表。
• 可将报表发送至指定的收件人，或者仅生
成报表并供手动下载。
AI260030799383zh-000401
© Danfoss | 2021 年10 月 | 13
参数表 Leanheat®Monitor
移动版本 (PWA)
14 | © Danfoss | 2021 年 10 月

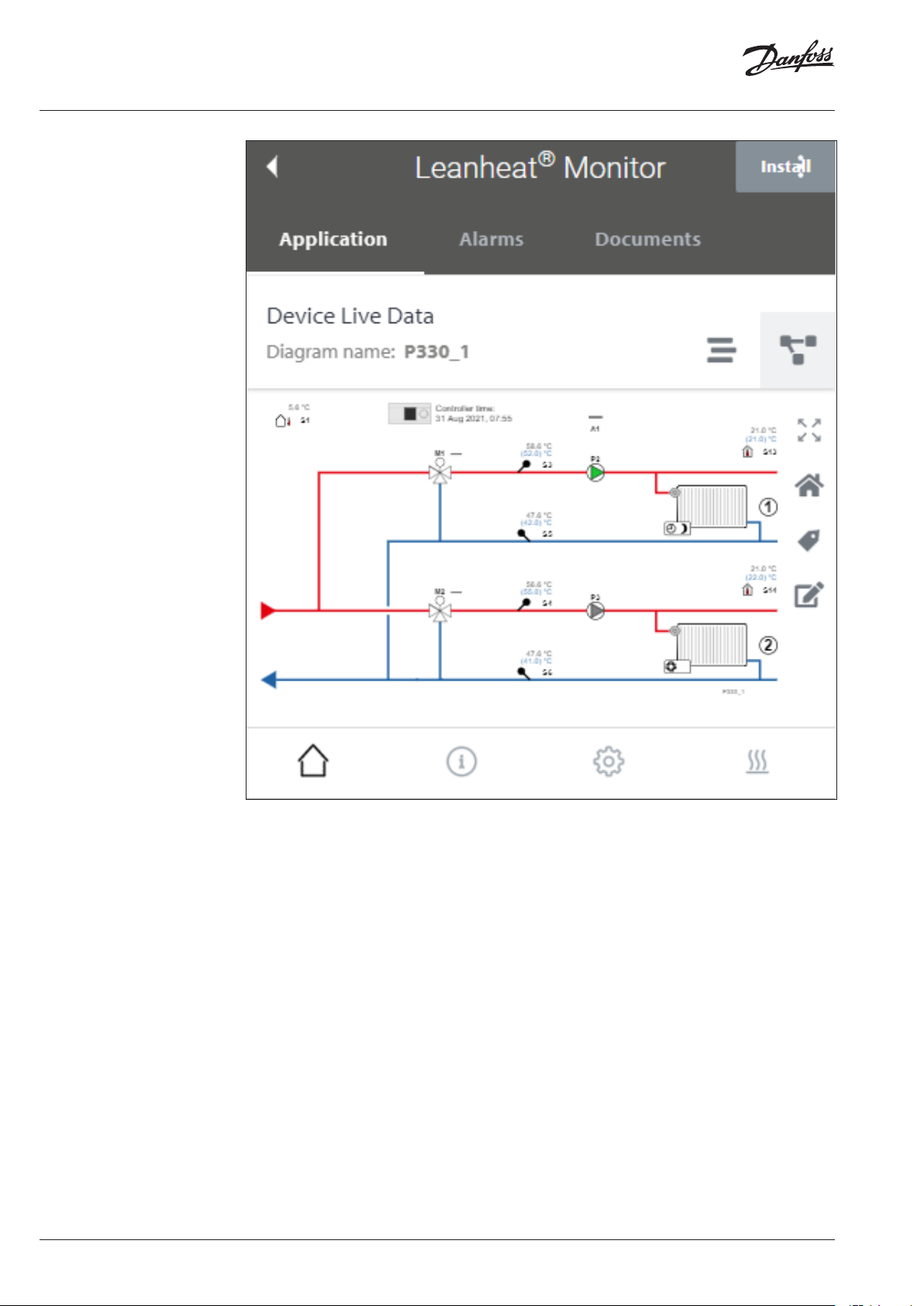

• 如果用户使用移动设备访问该应用程序，
该设备的分辨率将被自动识别，并打开
Leanheat® Monitor 的移动版本。
• 并非所有功能都可在移动版本中使用，但
在使用时，用户仍然可以连接新的控制
器，请参见流程图、警报、文档或远程更
改控制器设置。
• 用户始终可以决定手动切换到桌面应用
版本。
AI260030799383zh-000401
参数表 Leanheat®Monitor
API
• API 为丹佛斯优化软件套件和第三方应用
程序提供了对 Leanheat® Monitor 数据
库数据的访问权限。
• 反之，优化应用程序或第三方应用程序也
可将计算出的设定值或任何其他值直接
写入控制器。
• 提供详细的 API 文档，以便集成第三方应
用程序。
AI260030799383zh-000401
© Danfoss | 2021 年10 月 | 15
参数表 Leanheat®Monitor
