Note per l’installatore Termostati

Installazione

Se esiste il pericolo di gocce o spruzzi d’acqua, installare una piastra di copertura. Questa aumenta il grado di protezione portandolo a IP 44, ed è adatta a tutti i termostati KP. Questo accessorio deve essere acquistato separatamente (Cod. No. 060-109766, per la versione singola, 060-109866, per la versione doppia).

Per ottenere una protezione IP 44, coprire tutti i fori della piastra posteriore di appoggio del termostato.

Se l’apparecchio deve essere utilizzato in condizioni di particolare sporcizia o dove può essere eventualmente soggetto a forti spruzzi, è consigliabile dotarlo di un coperchio di protezione. Tale coperchio può essere montato insieme con una staa angolare o una staa a parete (Cod. No. 060-105666, per il coperchio singolo; 060-105566, per il coperchio doppio).

Aj0_0001

Termostati

Termostato KP con sensore ambiente

Aj0_0002

Se l’apparecchio rischia di essere esposto a notevole umidità o spruzzi diretti, è consigliabile dotarlo di una speciale custodia IP55. La custodia IP 55 è disponibile sia per pressostato singolo (cod.060-033066) che doppio (cod.060-035066).

Ak0_0020

Occorre ricordare che il dierenziale può essere inuenzato dalla circolazione dell’aria intorno alla sonda. Una circolazione d’aria insuciente può aumentare il dierenziale di 2-3°C.

Sistemare il termostato ambiente in modo che l’aria possa liberamente circolare intorno alla sonda. Nello stesso tempo, assicurarsi che la sonda non sia esposta a correnti d’aria provenienti dalle porte, o all’irradiamento derivante dalla supercie dell’evaporatore.

Non collocare mai il termostato direttamente contro una parete fredda; in questo modo aumenta il dierenziale. Si raccomanda di montare l’apparecchio su una piastra isolante.

Aj0_0003

Note per l’installatore Termostati

Termostato KP con sensore ambiente (segue)

Taratura

Termostati con ripristino automatico

Quando si installa la sonda ricordare che l’aria deve poter circolare liberamente intorno ad essa. Se il controllo avviene, ad esempio, in base alla temperatura dell’aria di ritorno, la sonda non deve toccare l’evaporatore.

Termostato KP con sonda cilindrica

La sonda può essere ssata in tre modi:

1) sulla tubazione

2) tra le alette dell’evaporatoretra le alette dell’evaporatore

3) in una guaina

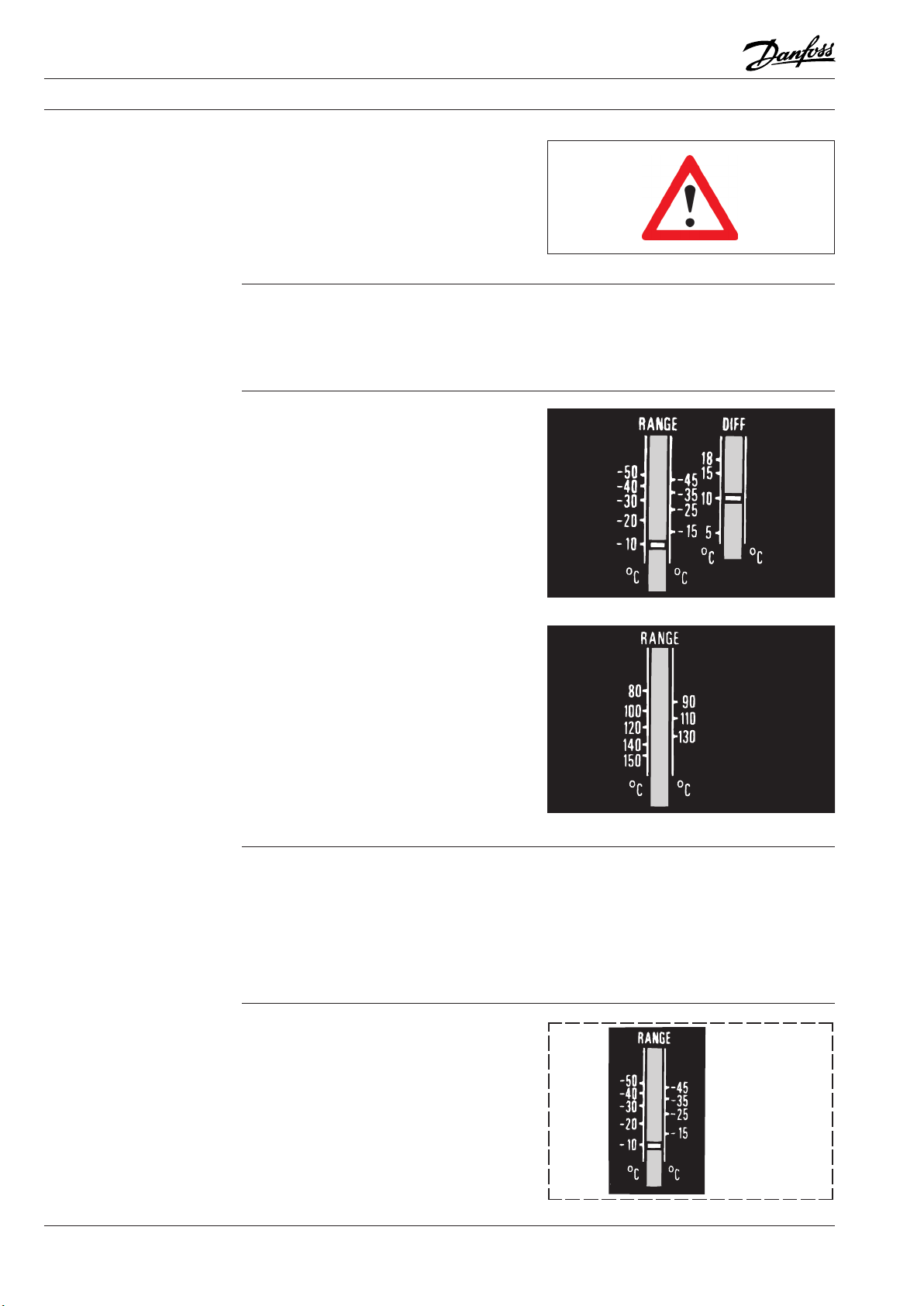

Impostare sempre, sulla scala del campo di temperatura, il valore massimo. Impostare quindi il valore del dierenziale sulla scala DIFF.

Il valore impostato sulla scala corrisponde al punto in cui il compressore partirà in seguito ad un aumento della temperatura. Il compressore si fermerà quando la temperatura sarà corrispondente al valore impostato sulla scala DIFF.

Per quanto riguarda la pre-regolazione dei termostati con carica di vapore, si dovranno utilizzare le curve del graco riportato sul libretto di istruzioni. Se, dopo averlo tarato in relazione a basse temperature di arresto, il compressore non si ferma: Controllare se il valore dierenziale impostato è troppo elevato.

Ah0_0006

Se viene utilizzata una guaina: usare sempre della pasta conduttiva (Cod.No 041E0110) per garantire un buon contatto tra la sonda e il mezzo.

Aj0_0004

Aj0_0005

Termostati con ripristino al valore massimo

Impostare la temperatura massima = temperatura di arresto sulla scala del campo di temperatura.

Il valore di taratura del dierenziale è sso. Quando la temperatura sul sensore del termostato corrisponderà al valore del dierenziale, il compressore potrà essere rimesso in funzione premendo il pulsante “Reset”.

Termostati con ripristino al valore minimo

Impostare la temperatura minima = temperatura di arresto sulla scala del campo di temperatura. Il valore di taratura del dierenziale è sso. Quando la temperatura sarà salita al valore del dierenziale, il compressore potrà essere rimesso in funzione premendo il pulsante “Reset”.

Aj0_0006

30 DKRCC.PF.000.G1.06 / 520H1977 © Danfoss A/S (RA Marketing/MWA), 06 - 2007

Note per l’installatore Termostati

Esempio di taratura

Controllo del funzionamento dei contatti

La temperatura di una cella di congelamento deve essere controllata mediante un termostato che provochi la chiusura di una elettrovalvola. Tale impianto è del tipo “pump down”, in cui il disinserimento del compressore avviene mediante un pressostato di bassa pressione. In questo caso, il pressostato deve essere regolato in modo da disinserirsi ad una pressione che non sia inferiore a quella necessaria. Nello stesso tempo, il pressostato deve entrare in funzione ad una pressione corrispondente alla temperatura di inserimento del termostato:

Esempio:

Cella di congelamento R404A Temperatura ambiente: –20°C Temperatura di disinserimento

termostato: –20°C Temperatura di inserimento

termostato: –18°C Pressione di disinserimento

del pressostato: 0,9 bar (–32°C) Pressione di inserimento del

pressostato:

2,2 bar (–18°C)

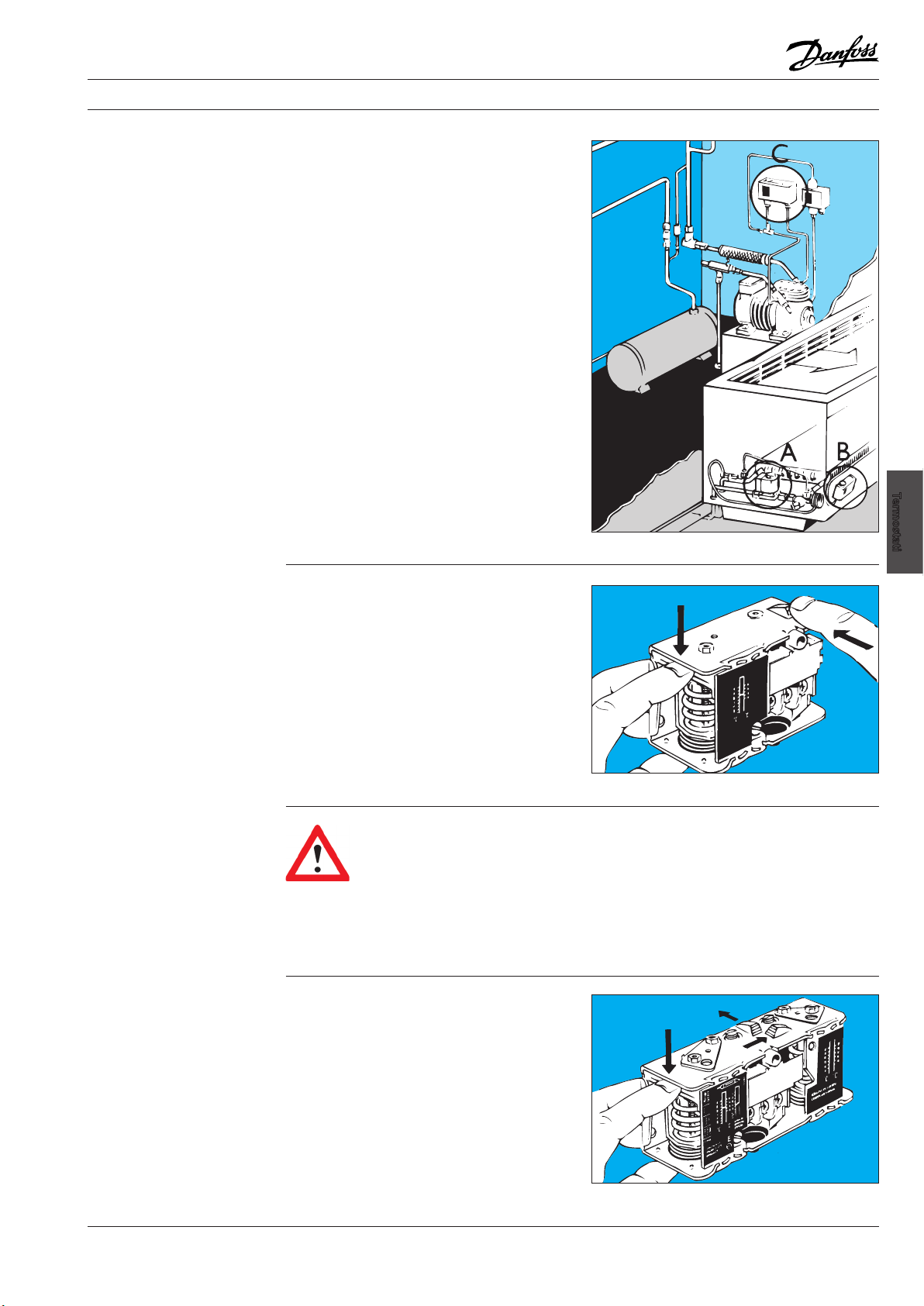

Dopo aver collegato i conduttori elettrici, si potrà controllare manualmente il funzionamento dei contatti. A seconda della temperatura registrata dalla sonda e del valore di taratura del termostato, il bilanciere di prova dovrà essere premuto in basso o spinto in alto. Durante la prova, qualsiasi meccanismo di ripristino è inattivo.

Termostati

Aj0_0007

Termostato doppio KP 98

Usare il bilanciere in alto a sinistra.

Aj0_0009

Attenzione!

Il funzionamento dei contatti di un termostato singolo KP non deve

mai essere controllato attivando il bilanciere sul lato destro. La mancata osservanza di questa norma potrebbe comportare la sregolazione del pressostato e, nel peggioredel pressostato e, nel peggiore dei casi, provocare danni al funzionamentofunzionamento dell’apparecchio.

Usare il bilanciere sul lato sinistro per vericare il funzionamento in caso di aumento della temperatura dell’olio, ed a destra in basso per vericare il funzionamento in caso di aumento della temperatura del gas compresso.

Aj0_0010

Note per l’installatore Termostati

Il termostato adatto al

Un termostato deve contenere l’esatta carica:

Vostro impianto frigorifero

Carica di vapore Basse temperature, il bulbo più freddo, non

sensibile alla protezione. Termostato con bobina in aria: In caso di aumento o diminuzione graduale della temperatura (inferiore a 0,2K/min), come ad esempio in grandi celie frigorifere a lunga conservazione, contenenti molti prodotti, si consiglia di utilizzare un termostato KP 62 con carica di vapore.

Carica di assorbimento Alte temperature, sensibile alla protezione.

Soetto più freddo o più caldo. Termostato con bobina in aria: In caso di rapide variazioni della temperatura (superiori a 0,2K/min), come ad esempio in piccole celle frigorifere dove la frequenza di sostituzione della merce ed elevata, si consiglia di utilizzare un termostato KP62 con carica di assorbimento.

Capillare diritto

60I8012

Bobina in aria remota

60I8032

Carica di vapore

Bobina in aria (incorporata nel termostato)

60I8013

Bulbo remoto

a doppio contatto

60I8017

Bulbo remoto cilindrico

60I8008

Bassa tensione

Negli impianti dove il KP viene attivato occasionalmente (in condizioni di allarme) e su quelli nei quali il KP costituisce una fonte di segnali destinati al PLC, ecc. (bassa tensione): (bassa tensione): utilizzare pressostati KP con contatti dorati; essi assicurano una buona conduttività basse tensioni.

Carica di assorbimento

Aj0_0012

Bobina in aria (incorporata nel termostato)

60I8013

Bobina in aria remota (per montaggio condotto)

60I8018

Note per l’installatore Termostati

Sistemazione del tubo capillare

Termostati con carica di vapore

Termostato doppio KP 98:

Il tubo capillare eccedente può rompersi in caso di vibrazioni e ciò può causare perdite di carica del termostato. Pertanto, è molto importante osservare le seguenti norme:

Quando il montaggio viene eettuato direttamente sul compressore: Fissare il tubo capillare in modo che le vibrazioni si ripercuotano sull’intero gruppo compressore/ pressostato. Il tubo capillare eccedente dovrà essere avvolto a spirale e legato.

Altri tipi di montaggio: Avvolgere il tubo capillare eccedente in modo da ottenere una spirale. Fissare il tratto di tubo capillare situato tra il compressore e la spirale al compressore stesso. Fissare il tratto del tubo capillare situato tra la spirale ed il termostato, alla base del termostato stesso.

Non installare mai il termostato KP con carica di vapore in un ambiente ove la temperatura sia o possa essere inferiore a quella della cella frigorifera.

Aj0_0017

Termostati

Evitare assolutamente che il tubo capillare in uscita dal termostato KP corra lungo una tubazione di aspirazione, situata in un vano della parete.

Aj0_0014

Aj0_0015
